八年级科学上册 第4章 电路探秘 7 电路分析与应用同步练习 (新版)浙教版

浙教版八年级科学上册同步练习：4.7电路分析与应用一、选择题（本大题共10小题，共40.0分）1.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示，接通电路后发现L1比L2要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. 串联时，L1比L2两端的电压大C. 两灯正常工作时L1发光要亮一些D. 若将两灯并联连接入电路，L2发光暗一些2.小明为LED多功能充电风扇设计控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M。

下列四个电路图中，符合上述要求的是（）。

A. B.C. D.3.下列电路图中，与如图所示的实物图相对应的是（）。

A. B.C. D.4.在如图所示的电路中，开关闭合后，两只灯泡并联的电路是A. B.C. D.5.如图所示，下列电路中，开关同时控制电灯和电铃的是A. B. C. D.6.如图所示的电路中，闭合开关时，下列说法中正确的是（）。

A. 两个灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流7.学好科学知识,培养保卫和谐家园的本领。

已知某定时炸弹,其引爆装置如下图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开,为使引爆装置停止工作,下列操作和过程分析正确的是A. 应在图中a处剪断导线，拆除前起爆器上有电流通过B. 应在图中b处剪断导线，拆除前起爆器上有电流通过C. 应在图中a处剪断导线，拆除后起爆器上没有电流通过D. 应在图中b处剪断导线，拆除后起爆器上没有电流通过8.如图所示电路，闭合开关，发现两灯都不亮，用一根导线并接在L1两端，发现L1不亮，L2亮；再把导线并接在L2两端，发现两灯都不亮，则电路中出现的故障是（）A. L1开路B. L1短路C. L2开路D. L2短路9.如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )A. S1闭合、S2断开时，照明灯与电动机并联B. S1、S2都闭合时，照明灯与电动机串联C. 打开冰箱门时，S2自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作10.如图所示的电路中，电源电压和灯L的阻值均保持不变，当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）。

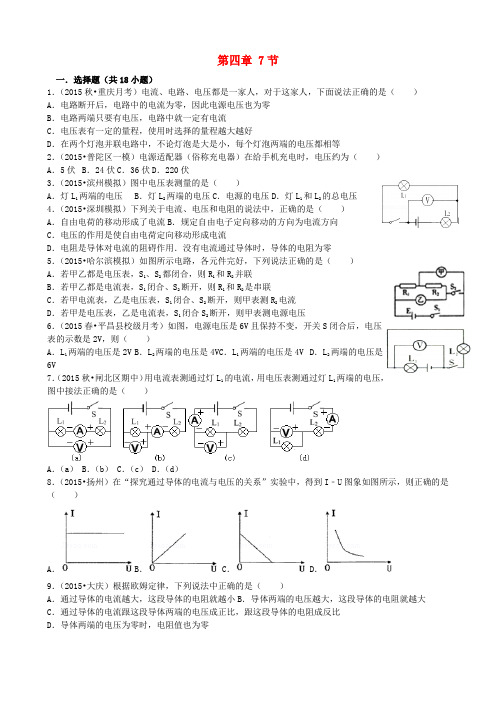

第四章 7节一．选择题（共18小题）1．（2015秋•重庆月考）电流、电路、电压都是一家人，对于这家人，下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等2．（2015•普陀区一模）电源适配器（俗称充电器）在给手机充电时，电压约为（）A．5伏B．24伏C．36伏D．220伏3．（2015•滨州模拟）图中电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源的电压D．灯L1和L2的总电压4．（2015•深圳模拟）下列关于电流、电压和电阻的说法中，正确的是（）A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向C．电压的作用是使自由电荷定向移动形成电流D．电阻是导体对电流的阻碍作用．没有电流通过导体时，导体的电阻为零5．（2015•哈尔滨模拟）如图所示电路，各元件完好，下列说法正确的是（）A．若甲乙都是电压表，S1、S2都闭合，则R1和R2并联B．若甲乙都是电流表，S1闭合、S2断开，则R1和R2是串联C．若甲电流表，乙是电压表，S1闭合、S2断开，则甲表测R2电流D．若甲是电压表，乙是电流表，S1闭合S2断开，则甲表测电源电压6．（2015春•平昌县校级月考）如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（）A．L1两端的电压是2V B．L2两端的电压是4VC．L1两端的电压是4V D．L2两端的电压是6V7．（2015秋•闸北区期中）用电流表测通过灯L1的电流，用电压表测通过灯L1两端的电压，图中接法正确的是（）A．（a） B．（b） C．（c） D．（d）8．（2015•扬州）在“探究通过导体的电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（）A．B．C． D．9．（2015•大庆）根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零10．（2015•郴州）如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V 3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R 的阻值为（）A．10Ω B．6ΩC．15Ω D．8Ω11．（2015•巴彦淖尔）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小12．（2015•黔南州）如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大 D．电流表、电压表示数都变小13．（2015•十堰）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S（）A．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5V D．此电路允许的最高环境温度为60℃14．（2015•广东）如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻 B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A15．（2015•大庆）如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小 B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大 D．当油面高度降低时，电压表示数不变16．（2015•益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I317．（2015•宜昌）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B． C．D．18．（2015•长清区一模）如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N二．填空题（共4小题）19．（2015•南昌县二模）滑动变阻器是靠改变电阻线在电路中的来改变电阻，从而改变电路中的电压和电流，一个滑动变阻器上标有“2.5A，50Ω”的字样，其中2.5A表示．大量实验表明伏的电压一般对人体是安全的．20．（2015秋•深圳校级期中）如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最端（选填“左”或“右”）．（2）滑片向A端滑动时，小灯泡（选填“变亮”，“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是．21．（2015•保亭县模拟）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知片是电池的正极，此时电压表的读数是V．22．（2015•乐山）如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为A．23．（2015•威海）如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入，c、d之间应接入．（选填“定值电阻”、“电流表”或“电压表”）24．（2015•佛山）在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的图；下列电路图中的图若两开关都闭合电池将被短路．三．探究题（共1小题）25．（2015秋•重庆月考）李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；C．在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B 接点不动，只断开A 接点，并改接到C 接点上；D ．测出AC 间的电压．（1）对小芳同学以上实验操作评价是：①在拆接电路时，开关应该 ；②小芳同学用上面的方法 （能、不能）测出L 2两端的电压？为什么？（2）李芳同学改正后，要用电压表测灯L 2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（3）改正电路后，闭合开关，电压表如图2乙所示，电压表的示数为 V ，若电源电压为3V ，则灯L 1两端的电压是 V ．26．（2015•达州）家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．27．小刚同学测量2.5V 小灯泡的电阻时，连接的电路如图：(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现 现象.在图中补画出正确的连线.闭合开关前，他应将滑动变阻器的滑片调到 端(填“A ”或“B ”)；(2)小刚改正错误后，按正确的操作测得的数据如右表：则第1次测得的小灯泡的电阻为 ； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是 . 2．孙楠同学用如图所示的电路研究导体中的电流跟导体电阻的关系，他先后将5Ω、15Ω和25Ω的定值电阻接入电路A 、B 两点间，闭合开关S ，读出电流表示数（如下表）。

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。

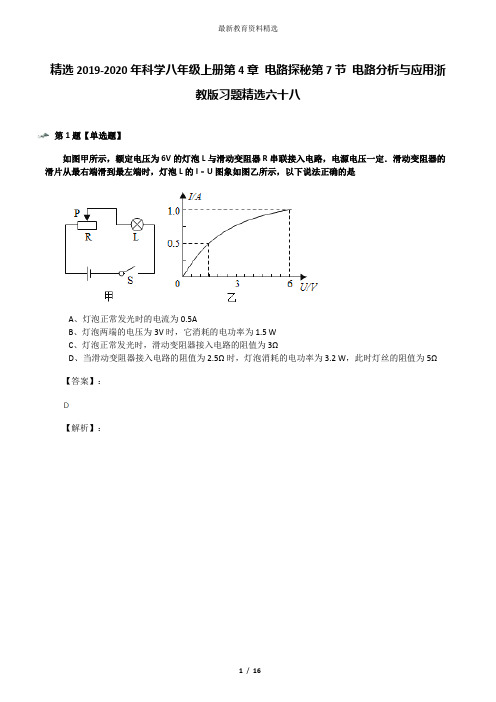

精选2019-2020年科学八年级上册第4章电路探秘第7节电路分析与应用浙教版习题精选六十八第1题【单选题】如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定．滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是A、灯泡正常发光时的电流为0.5AB、灯泡两端的电压为3V时，它消耗的电功率为1.5 WC、灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD、当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω【答案】：【解析】：第2题【单选题】如图所示电路，电源电压保持不变，三只电表均完好。

开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是( )A、电压表V1示数为零，灯L1断路B、电压表V1示数为零，灯L1短路C、电流表A示数为零，灯L2断路D、电流表A示数为零，灯L2短路【答案】：【解析】：第3题【单选题】A、B、C、D、【答案】：【解析】：第4题【填空题】娟娟同学在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图象．由图可得甲的电阻为______Ω，甲、乙两个电阻串联后总电阻是______Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为______A；这两个电阻并联后接在9V电源上，干路中的电流为______A。

【答案】：【解析】：第5题【填空题】如图所示是简易压力传感器的原理图，弹簧甲连接在A.B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A相连，并可随A板一起运动。

弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，R0为定值电阻。

开关S闭合，电路接通后，电压表示数为U1 ，弹簧乙的总长为L1；当用力F向下压弹簧甲后，电压表示数为U2 ，弹簧乙的总长为L2 ，则U1______U2 ，L1______L2（以上填“>”.“<”.“=”）。

第4章单元一、选择题(每小题只有一个正确答案，每小题3分，共33分)1．(仙居期末)摩擦起电是生活中常见的现象，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是()A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流靠近梳子，因为梳子摩擦后具有磁性吸引水流2．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如图所示，则正确的是()A B C D3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图像，下列结论与图像相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

若电路故障只出现在灯L和滑动变阻器R中的一处，则下列判断正确的是()A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路5．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是下图所示电路图中的()A B C D6．(江山期末)科学中研究一些看不见、摸不着的现象时，通常用一些非常直观的现象去认识，下列研究运用了这种方法的是()A．研究电学相关知识时，用电路图来代替实物电路进行分析研究B．判断电路中是否有电流时，可通过电路中的灯泡是否发光来确定C．研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同D．研究电压时把电压比作水压7．(嵊州期末)下列电路图正确的是()A B C D8．(杭州上城区期末)通草球是取自通脱木的茎中的髓削成的，视为轻小物体，能被带电体吸引。

小徐在研究电荷性质的时候，将四个通草球相互靠近，相互作用情况如图所示，则有()A．A球一定带电B．B球一定带正电C．C球一定带电D．D球一定带负电9．(杭州萧山区期末)有一个看不见内部情况的小盒(如图)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

电路分析与应用一、选择题1 ．在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。

要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。

以下哪个观点可以推断这两盏电灯肯定是串联的( )A ．开关能同时控制这两盏灯的亮与灭B ．用电流表分别测出这两盏灯都发光时的电流，发现电流不相等C ．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等D ．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等2 ．实验室有甲、乙两只灯泡，甲标有“15V 1.0A " 字样，乙标有“ 10V 0.5A ”字样。

现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响） ( )A ．25VB ．35VC ．1 7 . 5VD ．12 . 5V3 ．如右图所示的电路中，电源电压保持不变，闭合开关 S 后 ( )A ．电压表的示数变大B ．电流表的示数变大C ．电路中的总电阻变大D ．电压表的示数变小4 ．如图所示， AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是( )A ．U AB＞U BC，I AB＝I BCB ．U AB＜U BC，I AB＝I BCC ．U AB＞U BC，I AB＜I BCD ．U AB＝U BC，I AB＜I BC5 ．如图甲所示，闭合开关 S 后，两相同电压表的指针偏转都如图乙所示，则 L1和 L2两灯的电阻之比为( )A ．1：4B ．4：1C ．1：5D ．5：16．甲、乙两个电阻的阻值分别为 4 欧和 8 欧，若将它们串联后接在 12 伏的电源两端（电源电压保持不变），则通过甲电阻的电流是安，乙电阻两端的电压是伏。

7．如图所示，虚线框内有两个阻值分别为 5 欧、 10 欧的电阻，小明同学想了解其连接方式，于是用 3 伏的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为 0 . 2 安。

4.7 电路分析与应用（第1题）V示数等于V i示数B . V i示数大于V2示数C. A示数大于A i示数D . A示数大于A i示数2•如图所示电路，下列有关说法正确的是（B）A. 断开S,通过L i的电流比L2大B. 断开S,通过L i与L2的电流一样大C. 闭合S, L i和L2都会亮D. 闭合S, L2会更亮3.如图所示是小超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB间有可收缩的导线，R为定值电阻。

当闭合开关S,压力F增大时，电流表与电压表示数变化情况是（B）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表、电压表示数都变大D. 电流表、电压表示数都变小4. 如图所示电路中，闭合开关S,灯泡发光，电路正常。

若将电压表与电流表交换位置，电路可能出现的情况是（B）A. 电流表、电压表被烧毁B. 电压表示数接近电源电压C. 灯泡正常发光D. 电流表有示数1. 如图所示电路，L i的电阻比L2的大，开关闭合，灯均发光，则(A)A.5•如图是A、B两定值电阻的U-I图像，由图像中信息可知，通过A导体的电流为0.2安时，A导体两端电压为4伏；若将A、B两电阻并联接在4伏电源的两端，则电路中干路上的电流为0.6安。

6. PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。

当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值会随它的温度升高而变大。

如图甲所示的陶瓷电热水壶就使用了这种材料。

它的工作电路如图乙所示，R）是定值电阻，其阻值不受温度的影响。

Rr是PTC电阻，它的电阻值随温度变化的关系如图丙所示。

已知该电热水壶在Rr设定温度状态工作时，电路中的电流为5安。

那么当F T的温度为130 C时，电路中Rr两端的电压为多少？U T= IR T= 2 安X 100 欧=200 伏7•如甲图所示为气敏电阻随有害尾气浓度3变化的曲线，某科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。
