模具设计流程设计参考资料

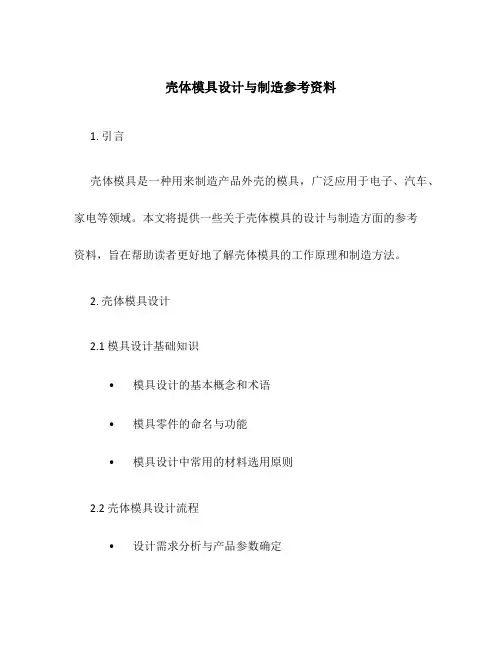

壳体模具设计与制造参考资料1. 引言壳体模具是一种用来制造产品外壳的模具，广泛应用于电子、汽车、家电等领域。

本文将提供一些关于壳体模具的设计与制造方面的参考资料，旨在帮助读者更好地了解壳体模具的工作原理和制造方法。

2. 壳体模具设计2.1 模具设计基础知识•模具设计的基本概念和术语•模具零件的命名与功能•模具设计中常用的材料选用原则2.2 壳体模具设计流程•设计需求分析与产品参数确定•壳体模具的总体设计•壳体模具的零件设计•模具结构的优化设计2.3 壳体模具设计的注意事项•壳体模具的材料选择和热处理要求•壳体模具结构的合理化设计•壳体模具的冷却系统设计3. 壳体模具制造3.1 壳体模具制造工艺•模具制造常用工艺流程•模具制造中的加工方法与设备选用•模具制造中的常见问题与解决方法3.2 壳体模具制造质量控制•模具制造中的尺寸精度控制•壳体模具的表面处理与装配要求•壳体模具的调试与试产技术3.3 壳体模具制造案例分析•基于产品需求的壳体模具设计与制造过程•典型壳体模具的制造工艺与技术要点4. 壳体模具应用与发展趋势4.1 壳体模具在电子行业中的应用•壳体模具在手机、电脑等电子产品中的应用案例•壳体模具在电子行业中的发展趋势4.2 壳体模具在汽车行业中的应用•壳体模具在汽车外壳制造中的应用案例•壳体模具在汽车行业中的发展趋势4.3 壳体模具在其他领域的应用探索•壳体模具在家电、通信设备等其他领域中的应用案例•壳体模具在其他领域中的发展前景5. 总结本文简要介绍了壳体模具设计与制造的参考资料，包括壳体模具设计基础知识、设计流程、制造工艺、制造质量控制、应用案例以及发展趋势等方面的内容。

希望这些资料对于读者在壳体模具设计与制造方面的学习和实践有所帮助。

以上就是本文所提供的关于壳体模具设计与制造的参考资料，希望对您有所帮助。

参考文献：1.张明. 模具设计与制造[M]. 化学工业出版社, 2017.2.李强. 模具CAD/CAM与工装夹具[M]. 机械工业出版社, 2018.。

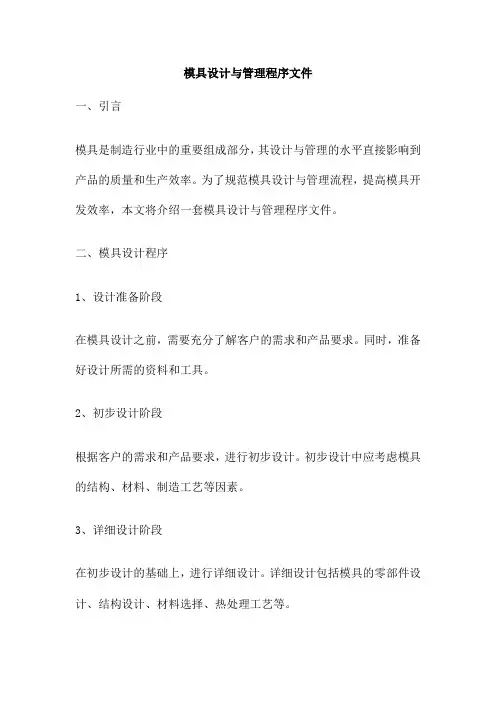

模具设计流程一、需求收集和分析模具设计流程的第一步是需求收集和分析。

在这个阶段，设计师需要与客户进行沟通，了解客户的需求和要求。

设计师需要了解模具的功能、尺寸、材料以及使用环境等信息。

同时，设计师还需要对已有的产品进行分析，了解产品的结构和特点，为模具设计提供参考。

二、概念设计在需求分析的基础上，设计师开始进行概念设计。

概念设计是指根据需求和要求，提出多种方案并进行评估和比较。

设计师可以使用手绘草图、三维建模软件等工具来表达设计思路。

在这个阶段，设计师需要考虑模具的结构、形状、功能等方面的问题，并进行初步的尺寸和材料选择。

三、详细设计在概念设计确定后，设计师开始进行详细设计。

详细设计是指对概念设计进行细化，确定模具的具体尺寸、结构和工艺等。

在这个阶段，设计师需要考虑模具的分型面、冷却系统、脱模方式等问题，并进行详细的尺寸设计和工艺规划。

设计师可以使用CAD、CAM 等工具进行设计和分析，确保设计的可行性和合理性。

四、制造和加工在详细设计完成后，设计师将开始进行模具的制造和加工。

制造和加工是模具设计流程中最关键的环节之一。

设计师需要与模具制造厂商进行沟通，确定制造工艺和加工方法。

制造过程中，设计师需要进行质量控制，确保模具的精度和质量。

五、模具试产和调试模具制造完成后，设计师将进行模具的试产和调试。

试产和调试是为了验证模具的设计是否符合要求，是否满足产品的生产需求。

设计师需要与生产部门进行协作，进行模具的试产和调试，解决可能出现的问题。

通过试产和调试，设计师可以对模具进行进一步的优化和改进，提高模具的效率和稳定性。

六、模具验收和交付模具试产和调试完成后，设计师将进行模具的验收和交付。

设计师需要与客户进行沟通，进行模具的验收和确认。

设计师需要确保模具达到客户的要求和标准，并进行必要的修改和调整。

同时，设计师还需要向客户提供模具的使用说明书和维护保养指南，确保客户能够正确使用和维护模具。

七、模具维护和改进模具交付后，设计师的工作并没有结束。

模具设计工作流程模具设计工作流程是一项复杂的工作，需要在严格的标准和流程下进行。

本文将介绍模具设计的主要流程，并重点介绍每个阶段需要注意的事项。

一、项目启动首先，确定需要设计的产品，明确产品的设计参数和要求。

此阶段需要充分了解客户的需求，包括产品的功能、尺寸、材料、加工精度等。

在此基础上，进行初步的概念设计并进行必要的讨论和确认。

需要注意的是，在这个阶段设计师需要对产品的细节进行充分的研究，确定其中的难点和挑战。

二、设计方案确定在第一阶段确定了产品的设计要求之后，需要进行3D/2D的设计。

在这个阶段设计师需要计算和评估各种设计方案的优缺点，并选择最优的方案进行最终设计。

在进行设计之前，建议使用CATIA等专业的设计软件进行合理的模型拟合，减少多次修模的风险。

模型拟合时，需要注意的是模型的公差，这是关键因素。

消除高危点并增加设计标准可以让设计尽量精密，达到最大程度减少修模。

在这个阶段还需要进行模具性能的测试和预估，包括尺寸精度、生产成本、生产能力等。

三、正式设计正式设计是把初步设计进一步完善并转化为生产图纸，并制定相应的工艺流程和生产计划。

在这个阶段需要注意使用标准部件和谨慎选择物料，使用高质量的部件可以让生产和质检变得更加容易和可靠。

需要根据设计进行分部图的画法，并在生产参数计算上使用标准的约束条件。

设计完成后，需要进行必要的验证和审查，确保生产计划、工艺流程等符合客户要求和公司要求。

四、模具制造模具制造是模具设计的重点环节，这个阶段的质量关系到模具生产和使用的效率。

在模具制造中，需要注重模具材料的选择和加工方式的策略。

在选择模具材料时，需要考虑其力学性能、硬度、耐磨性，以及成本因素等。

加工时则需要使用适当的数控加工工具、刀具和切削液等，确保平面和曲面等高难度加工出来的质量。

需要跟踪模具的加工过程，保证模具和模架的加工质量和对位精度满足设计要求。

五、模具测试模具测试是模具设计的最后一个环节，需要在模具制造完毕后进行。

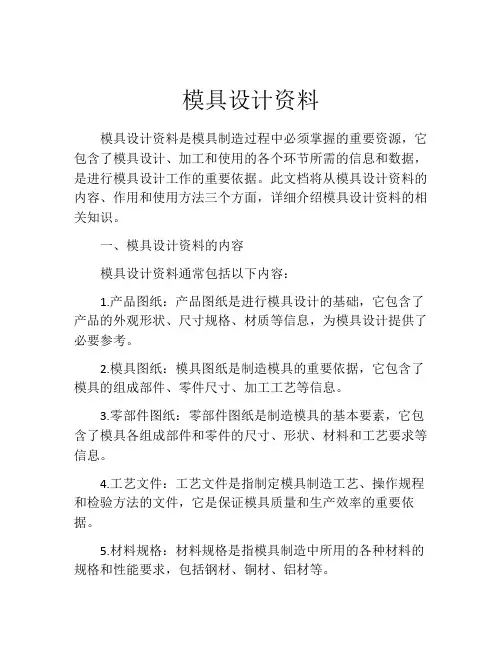

模具设计资料模具设计资料是模具制造过程中必须掌握的重要资源，它包含了模具设计、加工和使用的各个环节所需的信息和数据，是进行模具设计工作的重要依据。

此文档将从模具设计资料的内容、作用和使用方法三个方面，详细介绍模具设计资料的相关知识。

一、模具设计资料的内容模具设计资料通常包括以下内容：1.产品图纸：产品图纸是进行模具设计的基础，它包含了产品的外观形状、尺寸规格、材质等信息，为模具设计提供了必要参考。

2.模具图纸：模具图纸是制造模具的重要依据，它包含了模具的组成部件、零件尺寸、加工工艺等信息。

3.零部件图纸：零部件图纸是制造模具的基本要素，它包含了模具各组成部件和零件的尺寸、形状、材料和工艺要求等信息。

4.工艺文件：工艺文件是指制定模具制造工艺、操作规程和检验方法的文件，它是保证模具质量和生产效率的重要依据。

5.材料规格：材料规格是指模具制造中所用的各种材料的规格和性能要求，包括钢材、铜材、铝材等。

6.检验标准：模具制造后需要进行检验，检验标准包括模具的尺寸精度、表面质量、硬度等指标，确保模具制造合格率和使用寿命。

二、模具设计资料的作用模具设计资料是进行模具制造和使用的必要根据，其作用主要体现在以下几个方面：1.设计依据：模具设计资料是进行模具设计和制造的重要依据，确保模具制造符合设计规格和要求。

2.制造过程控制：模具设计资料提供了制造模具的详细工艺要求和操作流程，对制造过程的控制和管理起到了重要作用。

3.产品质量保证：模具设计资料有助于控制模具制造的每一个环节，从而保证模具质量达到客户要求和标准。

4.模具维护管理：对于已经投入使用的模具，模具设计资料能够提供维修、维护的规范和要求，保证模具使用寿命和性能。

三、模具设计资料的使用方法模具设计资料的使用方法是模具制造和使用的关键。

下面介绍几种常用的使用方法：1.模具设计：对于进行模具设计而言，设计师应使用产品图纸和模具零部件图纸等资料，按照要求进行模具设计。

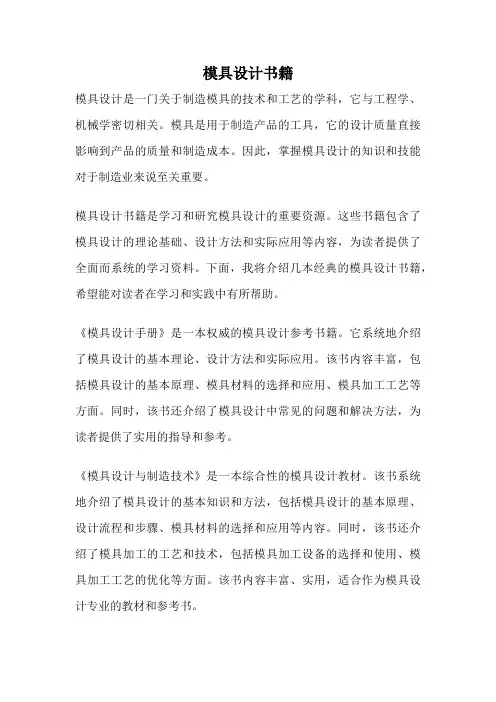

模具设计书籍模具设计是一门关于制造模具的技术和工艺的学科，它与工程学、机械学密切相关。

模具是用于制造产品的工具，它的设计质量直接影响到产品的质量和制造成本。

因此，掌握模具设计的知识和技能对于制造业来说至关重要。

模具设计书籍是学习和研究模具设计的重要资源。

这些书籍包含了模具设计的理论基础、设计方法和实际应用等内容，为读者提供了全面而系统的学习资料。

下面，我将介绍几本经典的模具设计书籍，希望能对读者在学习和实践中有所帮助。

《模具设计手册》是一本权威的模具设计参考书籍。

它系统地介绍了模具设计的基本理论、设计方法和实际应用。

该书内容丰富，包括模具设计的基本原理、模具材料的选择和应用、模具加工工艺等方面。

同时，该书还介绍了模具设计中常见的问题和解决方法，为读者提供了实用的指导和参考。

《模具设计与制造技术》是一本综合性的模具设计教材。

该书系统地介绍了模具设计的基本知识和方法，包括模具设计的基本原理、设计流程和步骤、模具材料的选择和应用等内容。

同时，该书还介绍了模具加工的工艺和技术，包括模具加工设备的选择和使用、模具加工工艺的优化等方面。

该书内容丰富、实用，适合作为模具设计专业的教材和参考书。

《模具设计与制造实例教程》是一本实用性很强的模具设计书籍。

该书以实例为基础，通过具体的案例分析和解决方法，介绍了模具设计的基本原理和实际应用。

该书内容全面、详细，适合模具设计和制造实践中的技术人员使用。

除了上述几本经典的模具设计书籍外，还有许多其他的模具设计书籍值得推荐。

例如，《模具设计与制造》、《模具设计与制造全程指导》等。

这些书籍从不同的角度和层面介绍了模具设计的理论和实践，为读者提供了更多的学习和研究资源。

模具设计书籍是学习和研究模具设计的重要工具和资料。

通过阅读这些书籍，读者可以系统地了解和掌握模具设计的理论和方法，提高模具设计的水平和质量。

因此，对于从事模具设计工作的人员来说，选择合适的模具设计书籍进行学习和研究是非常重要的。

模具设计的详细流程模具设计是一项复杂的工作，它需要经历多个阶段才能完成。

以下是模具设计的详细流程。

1.确定需求：首先，与客户沟通，了解他们对模具的需求和要求。

这包括模具的形状、材料、尺寸等方面的要求。

2.分析产品：对待设计的产品进行分析，了解其功能、结构和形状等特点。

这有助于设计师更好地理解模具的制作要求。

3.制定设计方案：根据客户的需求和产品分析，制定多个设计方案。

这些方案可以包括不同的形状和结构设计，以满足不同的需求。

4.确定制造流程：在设计方案中，需要考虑模具的制造工艺和流程。

这包括使用哪种材料、何种加工方法等。

5.进行原型制作：选择一种合适的材料，制作出模具的原型。

这有助于验证设计方案的正确性，并进行必要的修改和调整。

6.进行模具设计：在完成原型制作后，根据原型进行模具的详细设计。

这包括模具的结构、尺寸、配件等的设计。

7.模具制造：根据模具设计，在生产车间进行模具的制造。

这包括材料的加工、组装、调试等工作。

8.模具试制：制造完成后，进行模具的试制。

这包括对模具进行调试、修复和优化，以保证其正常运行和生产效果。

9.进行模具调试：将模具安装在相应的设备上，进行模具调试。

这包括对模具的操作、运行和性能进行测试和调整。

10.进行模具运行检验：完成模具调试后，对模具进行运行检验。

这包括对模具的生产能力、稳定性和质量进行测试和评估。

11.完成模具交付：根据客户的要求，对模具进行必要的调整和修复后，将模具交付给客户，并提供相应的技术支持。

12.进行售后服务：在模具交付后，为客户提供相应的售后服务。

这包括对模具进行维修、升级和优化等工作，以保证模具的正常运行和使用效果。

以上是模具设计的详细流程，每个阶段都需要设计师的专业知识和技术，以确保模具的质量和性能。

模具设计是一项复杂的工作，需要设计师具备丰富的经验和技巧。

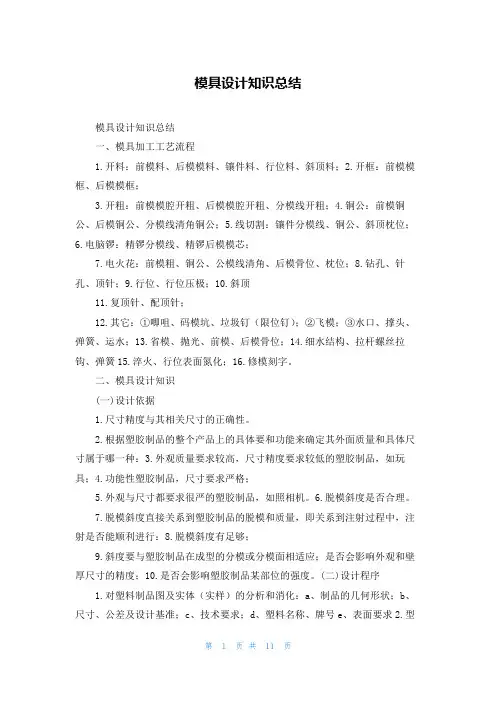

模具设计知识总结模具设计知识总结一、模具加工工艺流程1.开料：前模料、后模模料、镶件料、行位料、斜顶料；2.开框：前模模框、后模模框；3.开粗：前模模腔开粗、后模模腔开粗、分模线开粗；4.铜公：前模铜公、后模铜公、分模线清角铜公；5.线切割：镶件分模线、铜公、斜顶枕位；6.电脑锣：精锣分模线、精锣后模模芯；7.电火花：前模粗、铜公、公模线清角、后模骨位、枕位；8.钻孔、针孔、顶针；9.行位、行位压极；10.斜顶11.复顶针、配顶针；12.其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；13.省模、抛光、前模、后模骨位；14.细水结构、拉杆螺丝拉钩、弹簧15.淬火、行位表面氮化；16.修模刻字。

二、模具设计知识(一)设计依据1.尺寸精度与其相关尺寸的正确性。

2.根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪一种：3.外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；4.功能性塑胶制品，尺寸要求严格；5.外观与尺寸都要求很严的塑胶制品，如照相机。

6.脱模斜度是否合理。

7.脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：8.脱模斜度有足够；9.斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；10.是否会影响塑胶制品某部位的强度。

(二)设计程序1.对塑料制品图及实体（实样）的分析和消化：a、制品的几何形状；b、尺寸、公差及设计基准；c、技术要求；d、塑料名称、牌号e、表面要求2.型腔数量和型腔排列：a、制品重量与注射机的注射量；b、制品的投影面积与注射机的锁模力；c、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距）d、制品精度、颜色；e、制品有无侧轴芯及其处理方法；f、制品的生产批量；g、经济效益（每模的生产值）型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及型芯的设计、热交换系统的设计，以上这些问题又与分型面及浇口位置的选择有关，所以具体设计过程中，要进行必要的调整，以达到比较完美的设计。

分型的详细过程
·项目初始化
·设置模具坐标系（模具坐标系统的XC-YC平面必须定义在动模和定模接触面上，ZC轴正方向指向塑料熔体注入模具主流道的方向上）
·设置收缩率（由于塑料的热胀冷缩大于金属模具的热胀冷缩，所以冷却成型后的产品尺寸将会略小于模具型腔的相应尺寸，因此模具设计时模腔的尺寸要求略大于产品的相应尺寸以补
偿金属模具型腔与塑料熔体的热胀冷缩差异）
·定义模坯尺寸
·补破孔（当自动生成的曲面不适用时，人工创建自由曲面修补面）
·创建分型线
·编辑分型线（用过渡对象分割分型线
·创建分型面。

·创建型芯和行腔区域。

·创建型芯和行腔镶件。

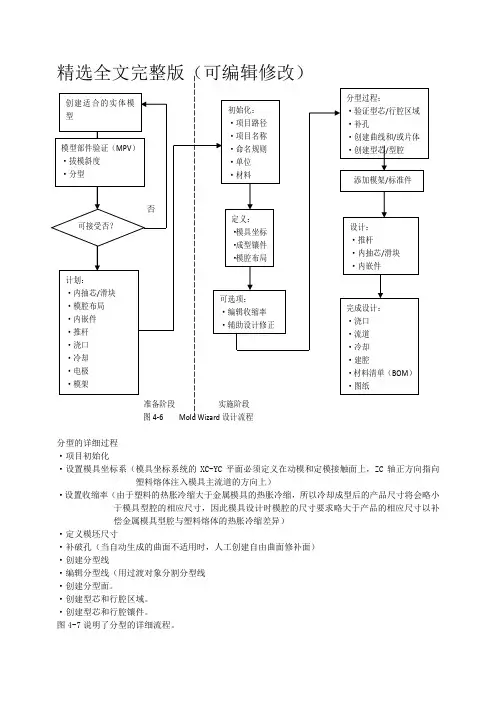

图4-7说明了分型的详细流程。

图4-7 分型流程
在这一学年中，不仅在业务能力上，还是在教育教学上都有了一定的提高。

金无足赤，人无完人，在教学工作中难免有缺陷，例如，课堂语言平缓，语言不够生动，理论知识不够，教学经验不足，组织教学能力还有待提高。

在今后的工作中，我将更严格要求自己，努力工作，发扬优点，改正缺点。

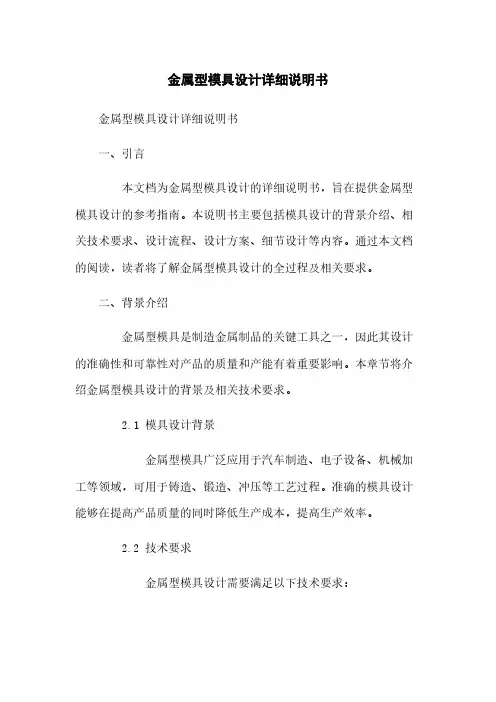

金属型模具设计详细说明书金属型模具设计详细说明书一、引言本文档为金属型模具设计的详细说明书，旨在提供金属型模具设计的参考指南。

本说明书主要包括模具设计的背景介绍、相关技术要求、设计流程、设计方案、细节设计等内容。

通过本文档的阅读，读者将了解金属型模具设计的全过程及相关要求。

二、背景介绍金属型模具是制造金属制品的关键工具之一，因此其设计的准确性和可靠性对产品的质量和产能有着重要影响。

本章节将介绍金属型模具设计的背景及相关技术要求。

2.1 模具设计背景金属型模具广泛应用于汽车制造、电子设备、机械加工等领域，可用于铸造、锻造、冲压等工艺过程。

准确的模具设计能够在提高产品质量的同时降低生产成本，提高生产效率。

2.2 技术要求金属型模具设计需要满足以下技术要求：a.材料选择：根据产品特性和生产要求选择合适的模具材料，如钢材等；b.结构设计：合理的模具结构设计能够提高产品的精度和稳定性，减少裂纹和变形的风险；c.加工工艺：考虑到模具的加工便捷性和效率，设计出合理的加工工艺流程；d.使用寿命：通过合理的设计和选用材料来提高模具的使用寿命；e.维修和保养：设计易于维修和保养的模具结构，减少生产故障和停机时间。

三、设计流程好的金属型模具设计需要有一套完整的设计流程，本章节将介绍金属型模具设计的流程及各个环节的内容。

3.1 设计准备在设计金属型模具之前，需要进行相关设计准备工作，包括产品需求分析、技术要求的确定、模具制造工艺的选择等。

3.2 概念设计在概念设计阶段，需要根据产品的外形尺寸和功能特点，进行初步的模具结构设计，确定模具的基本形状和组成部件。

3.3 细节设计细节设计包括模具的各个组成部件的尺寸和形状的确定，如模具壁厚、模腔尺寸、导向装置等。

3.4 结构分析结构分析是对设计完成的模具进行力学分析，计算模具在使用过程中所承受的载荷和应力情况，评估模具的稳定性和可靠性。

3.5 选择材料根据模具的使用要求和使用环境，合理选择材料，包括模具基体材料和涂层材料等。

模具设计流程模具设计是指根据产品的外形、尺寸、结构和工艺要求，使用CAD（计算机辅助设计）软件对模具进行设计并制作模具的过程。

模具的设计流程一般包括以下几个步骤：1. 产品设计评审：根据产品设计要求和规格书，评审产品的设计方案，确定产品尺寸、形状和特殊要求。

2. 模具设计方案确定：根据评审结果，确定模具的设计方案，包括模具的结构形式、零件材料、加工工艺等。

3. 零件图纸设计：根据产品的外形和尺寸要求，使用CAD软件绘制模具的零件图纸，包括模具底板、上板、滑块、顶针等零件。

4. 零件图纸审核：设计完成后，需要进行零件图纸的审核，主要是检查图纸的准确性、完整性和可加工性，确保零件图纸可以正确的制造出来。

5. 模具装配图纸设计：根据零件图纸进行模具的装配图纸设计，将各个零件进行组装，并确定各个零件的相对位置和结合方式。

6. 模具装配图纸审核：设计完成后，进行模具装配图纸的审核，确保模具装配顺序和方式正确。

7. 模具加工工艺设计：根据模具的结构和要求，确定模具的加工工艺，包括材料的选择、切削参数和机床加工路线等。

8. 模具加工：按照工艺步骤进行模具的加工，包括粗加工、精加工、组装和调试等环节。

9. 模具试产：制作完成后，进行模具的试产，通过生产工艺和产品工艺试模，检验模具的性能和精度。

10. 模具调试：根据试产过程中出现的问题，对模具进行调整和修正，以提高模具的性能和稳定性。

11. 模具验收：经过调试和修正后，对模具进行全面的验收，检验模具的外观、尺寸和使用效果，确保模具符合设计要求。

12. 模具投产：经过验收合格的模具，进行批量生产，供产品制造使用。

总而言之，模具设计流程包括产品设计评审、模具设计方案确定、零件图纸设计、零件图纸审核、模具装配图纸设计、模具装配图纸审核、模具加工工艺设计、模具加工、模具试产、模具调试、模具验收和模具投产等步骤，通过这些步骤保证模具的设计和制造质量，并满足产品的需求。
