电子产品装配与调试理论模拟试卷

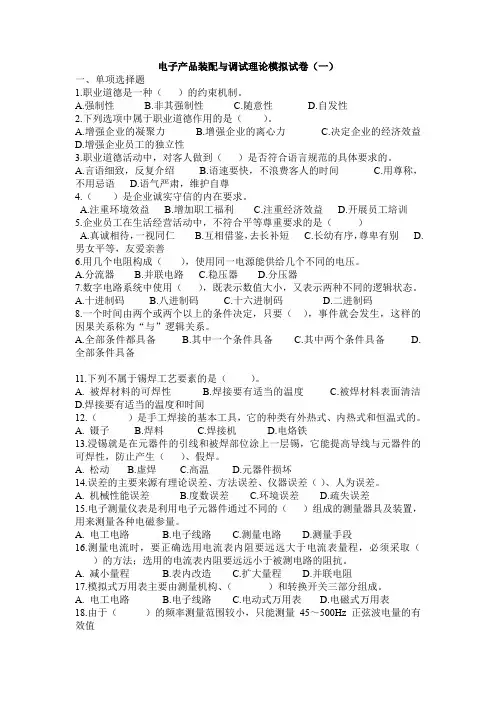

电子产品装配与调试理论模拟试卷（一）一、单项选择题1.职业道德是一种（）的约束机制。

A.强制性B.非其强制性C.随意性D.自发性2.下列选项中属于职业道德作用的是（）。

A.增强企业的凝聚力B.增强企业的离心力C.决定企业的经济效益D.增强企业员工的独立性3.职业道德活动中，对客人做到（）是否符合语言规范的具体要求的。

A.言语细致，反复介绍B.语速要快，不浪费客人的时间C.用尊称，不用忌语D.语气严肃，维护自尊4.（）是企业诚实守信的内在要求。

A.注重环境效益B.增加职工福利C.注重经济效益D.开展员工培训5.企业员工在生活经营活动中，不符合平等尊重要求的是（）A.真诚相待，一视同仁B.互相借鉴，去长补短C.长幼有序，尊卑有别D.男女平等，友爱亲善6.用几个电阻构成（），使用同一电源能供给几个不同的电压。

A.分流器B.并联电路C.稳压器D.分压器7.数字电路系统中使用（），既表示数值大小，又表示两种不同的逻辑状态。

A.十进制码B.八进制码C.十六进制码D.二进制码8.一个时间由两个或两个以上的条件决定，只要（），事件就会发生，这样的因果关系称为“与”逻辑关系。

A.全部条件都具备B.其中一个条件具备C.其中两个条件具备D.全部条件具备11.下列不属于锡焊工艺要素的是（）。

A. 被焊材料的可焊性B.焊接要有适当的温度C.被焊材料表面清洁D.焊接要有适当的温度和时间12.（）是手工焊接的基本工具，它的种类有外热式、内热式和恒温式的。

A. 镊子B.焊料C.焊接机D.电烙铁13.浸锡就是在元器件的引线和被焊部位涂上一层锡，它能提高导线与元器件的可焊性，防止产生（）、假焊。

A. 松动B.虚焊C.高温D.元器件损坏14.误差的主要来源有理论误差、方法误差、仪器误差（）、人为误差。

A. 机械性能误差B.度数误差C.环境误差D.疏失误差15.电子测量仪表是利用电子元器件通过不同的（）组成的测量器具及装置，用来测量各种电磁参量。

2015秋学期《电子产品整机装配与调试》期考试题2015年秋学年度期考试卷科目：《电子产品整机装配与调试》出题教师：覃兴严一、填空题（每空1分，共20分）1、电阻器用电阻率较大的材料制成，一般在电路中起着或电流电压的作用。

2、电阻器的型号一般由四部分组成，分别代表、材料、和序号。

3、电子产品技术文件按工作性质和要求不同，形成和两类不同的应用领域。

4、工艺文件通常分为和两大类。

5、电子设备由于调试或维修的原因，常需要把少数元件拆焊换掉，拆焊时一般采用_____________和两种方法。

6、电烙铁的基本结构都是由____、____和手柄部分组成。

7、电子整机调试一般分为___和____两部分。

8、工业化生产条件下，整机总装的工艺流程为：各零部件的准备、整机装配、_________ 、合拢总装、_________ 、包装入库或出厂。

9、从检验的内容来划分一般将整机检验分为整机的检验、整机的检验和整机的基础检验三种类型。

10、包装类型一般分为包装和包装。

二、单项选择题（每题2分，共30分）1、下列绝缘材料中，哪一种不是电子设备中常用的？（）A 塑料B 橡胶C 云母D 人造丝2、插件机的插板次数一般每分钟完成（）次A 300—500B 600—1000C 500—1000D 100—2003、下列哪一种设计文件不是按照设计文件的表达方式分类的。

（）A 图样B 复制图C 表格类设计文件D 文字类设计文件4、在印制电路板设计的过程中，一般焊盘的环宽通常为（）距离。

A 0.5mm—1.5mmB 0.4mm—1.4 mmC 0.6mm—1.6mm D 0.3mm—1.2mm5、工艺文件中元器件工艺表的简号是（）A GZB B GYBC GJBD GMB6、绘制方框图时（）A 必须用实线画B 可以用实线和点线画C 可以用实线和虚线画D 可以用实线、点线和虚线画7、整机装配在进入包装前要进行（）。

A 调试B 检验C 高温老化D 装连8、铆装需用（）。

2014年赤峰市中等职业学校技能大赛电子产品装配与调试理论试题（一）座位号：姓名：得分:A 、水刻法B 、刃刻法C 、火刻法D 、其他2、变压器的变压比 n ____ 1时是升压变压器,n _____ 1时是降压变压器。

（）A 、小于,等于B 、小于，大于C 、大于，小于D 、大于，等于8、 具有热敏特性的半导体材料受热后，半导体的导电性能将 ___________ 。

A 、变好B 、变差C 、不变D 、无法确定9、 把一个二极管直接同一个电动势为 1.5V ，内阻为零的电池正向连接，该二极管 __________ A 、击穿B 、电流为零C 、电流正常D 、电流过大使管子烧坏10、 下面列出的几条曲线中，哪条表示的理想二极管的伏安特性曲线______ 。

、选择题（每题1 分 卜，共20分）i 、将复印好印制电路的敷铜板加工成符合要求的电路板有蚀刻法、 .和贴图法三种。

（） A 、 变窄B 、 5、 二极管正向电阻比反向电阻A 、大基本不变A 、V D ＞07、晶体二极管内阻是 A 、常数 B 、小_______ 。

B 、V D ＞死区电压_______ 。

B 、不是常数C 、变宽C 、一样大 C 、 VD ＞击穿电压C 、不一定D 、无法确定D 、无法确定D 、以上都不对D 、没有电阻_____ 处。

（）4、PN 结加正向电压时，空间电荷区将 ______11、二极管的反向饱和电流在室温20°C 时是5 uA 温度每升高10°C ,其反向饱和电流值增大一倍，当温度为 30°C 时，反向饱和电流值为 __________ 。

12、将交流电压 Ui 经单相半波整流电路转换为直流电压Uo 的关系是15、用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拨到16、当环境温度升高时，二极管的反向电流将17、P 型半导体是指在本征半导体中掺入微量的18、N 型半导体是指在本征半导体中掺入微量的19、电容器在电子线路中的作用有耦合、旁路、振荡和 、判断题（每题1分，共30 分）1、变压器在电路中的作用主要是改变交流电压、电流和阻抗交换。

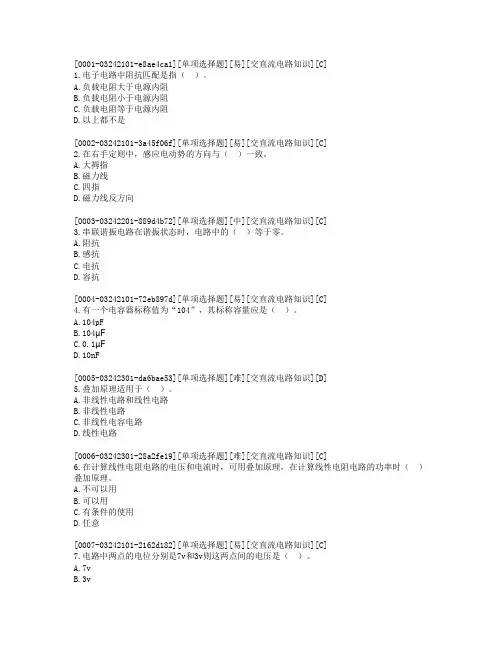

[0001-03242101-e8ae4ca1][单项选择题][易][交直流电路知识][C]1.电子电路中阻抗匹配是指（）。

A.负载电阻大于电源内阻B.负载电阻小于电源内阻C.负载电阻等于电源内阻D.以上都不是[0002-03242101-3a45f06f][单项选择题][易][交直流电路知识][C]2.在右手定则中，感应电动势的方向与（）一致。

A.大拇指B.磁力线C.四指D.磁力线反方向[0003-03242201-889d4b72][单项选择题][中][交直流电路知识][C]3.串联谐振电路在谐振状态时，电路中的（）等于零。

A.阻抗B.感抗C.电抗D.容抗[0004-03242101-72eb897d][单项选择题][易][交直流电路知识][C]4.有一个电容器标称值为“104”，其标称容量应是（）。

A.104pFB.104μFC.0.1μFD.10nF[0005-03242301-da6bae53][单项选择题][难][交直流电路知识][D]5.叠加原理适用于（）。

A.非线性电路和线性电路B.非线性电路C.非线性电容电路D.线性电路[0006-03242301-28a2fe19][单项选择题][难][交直流电路知识][C]6.在计算线性电阻电路的电压和电流时，可用叠加原理，在计算线性电阻电路的功率时（）叠加原理。

A.不可以用B.可以用C.有条件的使用D.任意[0007-03242101-2162d182][单项选择题][易][交直流电路知识][C]7.电路中两点的电位分别是7v和3v则这两点间的电压是（）。

A.7vB.3vC.4vD.10v[0008-03242201-31c163e3][单项选择题][中][交直流电路知识][B]8.纯电容元件上的电压比电流（）。

A.超前90°B.滞后90°C.滞后180°D.滞后4[0009-03242301-d71fb483][单项选择题][难][交直流电路知识][C]9.在右手定则中，感应电动势的方向与（）一致。

《电子产品装配与调试》期末试卷(A)-电气工程师供配电基础试卷与试题一、判断题（将正确答案填在表格内，正确的打√，错误的打×。

每题2分，共30分）1. 晶体二极管是线性元件。

（）⭕对⭕错答案：错2. 晶体二极管具有单向导电特性。

（）⭕对⭕错答案：对3. 电容是一种储能元件。

（）⭕对⭕错答案：对4. 使电容器两极板所带正负电荷中和的过程叫做电容器的放电。

（）⭕对⭕错答案：对5. “与”门的逻辑功能是“有1出1，全0出0”。

（）⭕对⭕错答案：错6. 常用的门电路中，判断两个输入信号是否相同的门电路是“与非”门。

（）⭕对⭕错答案：对7. 在使用LM317的时候要注意功耗问题，注意散热问题。

（）⭕对⭕错答案：对8. LM317有三个引脚.两个输入一个输出。

（）⭕对⭕错答案：错9. LM317输入引脚输入正电压,输出引脚接负载。

（）⭕对⭕错答案：对10. 由C3、C4组成的防止三端稳压器震荡电路是为了防止输入端干扰，改善电源脉冲特性，保证电路工作稳定。

（）⭕对⭕错答案：对11. 通常 LM317 不需要外接电容。

（）⭕对⭕错答案：对12. LM317的线性调整率和负载调整率也比标准的固定稳压器好。

（）⭕对⭕错答案：对13. “异或”门的逻辑功能是：“相同出0，不同出1”。

（）⭕对⭕错答案：对14. 由分离元件组成的三极管“非”门电路，实际上是一个三极管反相器。

（）⭕对⭕错答案：对15. 逻辑代数的变量称为逻辑函数。

（）⭕对⭕错答案：对二、选择（每题只有一个正确答案，将正确答案填在表格内，每题2分，共40分）16. 直流稳压电源中，采取稳压措施是为了（）A. 消除整流电路输出电压的交流分量B. 将电网提供的交流电转化为直流电C. 保持输出直流电压不受电网电压波动和负载变化的影响D. 保持整流电路输出电压的稳定答案：C17. 滤波电路中，滤波电容和负载并联，滤波电感和负载（）A. 串联B. 并联C. 混联D. 任意联接答案：A18. 当实际工作电压高于整流元件额定电压时，可将几个同型号整流元件（）使用A. 串联B. 并联C. 混联D. 任意联接答案：A19. 并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的（）作用，达到稳压的目的。

电子装配考试试题库
电子装配考试试题库涵盖了电子元件识别、电路原理、焊接技术、故障诊断与维修等方面的知识，以下是一些模拟试题：
一、选择题
1. 电阻的基本单位是：
A. 欧姆（Ω）
B. 伏特（V）
C. 安培（A）
D. 法拉（F）
2. 下列哪个不是电子元件：
A. 电阻
B. 电容
C. 电感
D. 变压器
3. 焊接时，使用焊锡的目的是：
A. 导电
B. 固定元件
C. 散热
D. 绝缘
二、填空题
1. 电路的基本组成包括电源、________、________和负载。

2. 电子元件的标记中，104表示的电阻值是________Ω。

3. 焊接时，应使用合适的焊接温度，以防止电子元件________。

三、简答题
1. 请简述电子装配中常用的焊接工具有哪些，并简要说明其用途。

2. 在电子装配过程中，如何正确识别和使用不同颜色的电阻？
四、计算题
1. 假设有一个串联电路，其中包含两个电阻，R1=100Ω，R2=200Ω，总电压为12V。

求电路的总电阻和通过每个电阻的电流。

2. 一个并联电路中有两个电容，C1=10μF，C2=20μF，已知总电容为30μF。

求单个电容的电压。

五、实操题
1. 描述如何使用万用表测量电阻值，并给出测量步骤。

2. 给出一个简单的电路图，并说明如何根据电路图进行电子元件的装配。

结束语：
通过本试题库的学习和练习，考生可以对电子装配的基本知识和技能有一个全面的了解和掌握。

希望每位考生都能够在考试中取得优异的成绩，为今后的电子工程领域打下坚实的基础。

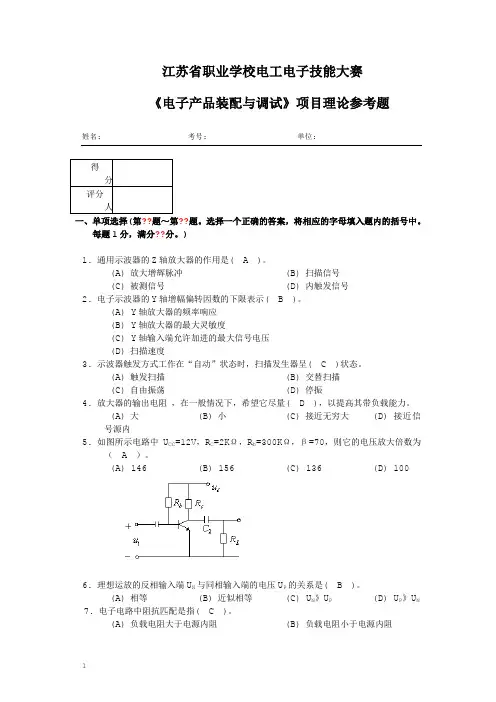

江苏省职业学校电工电子技能大赛《电子产品装配与调试》项目理论参考题姓名: 考号: 单位:一、单项选择(第??题～第??题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分??分。

)1. 通用示波器的Z轴放大器的作用是(A)。

(A) 放大增辉脉冲(B) 扫描信号(C) 被测信号(D) 内触发信号2. 电子示波器的Y轴增幅偏转因数的下限表示(B)。

(A) Y轴放大器的频率响应(B) Y轴放大器的最大灵敏度(C) Y轴输入端允许加进的最大信号电压(D) 扫描速度3. 示波器触发方式工作在“自动”状态时，扫描发生器呈(C)状态。

(A) 触发扫描(B) 交替扫描(C) 自由振荡(D) 停振4. 放大器的输出电阻，在一般情况下，希望它尽量(D)，以提高其带负载能力。

(A) 大(B) 小(C) 接近无穷大(D) 接近信号源内5. 如图所示电路中U CC=12V，R C=2KΩ，R b=300KΩ，β=70，则它的电压放大倍数为（ A ）。

(A) 146 (B) 156 (C) 136 (D) 1006. 理想运放的反相输入端U N与同相输入端的电压U P的关系是(B)。

(A) 相等(B) 近似相等(C) U N》U P(D) U P》U N7. 电子电路中阻抗匹配是指(C)。

(A) 负载电阻大于电源内阻(B) 负载电阻小于电源内阻(C) 负载电阻等于电源内阻(D) 以上都不是8. 在右手定则中，感应电动势的方向与()一致。

(A) 大拇指(B) 磁力线(C) 四指(D) 磁力线反方向9. 自由振荡器的振荡频率主要由(C)决定。

(A) 放大元件(B) 电源电压(C) 充放电元件参数(D) 反馈程度10. 用万用表测电阻时，应选择使指针指向标度尺的(B)时的倍率档较为准确。

(A) 前1/3段(B) 中段(C) 后1/3段(D) 接近满刻度位置11. 印制电路板元器件的表面安装技术简称（ B ）。

A、SMCB、SMTC、SMDD、THT12. 采用表面组装元件的优点是( C )。

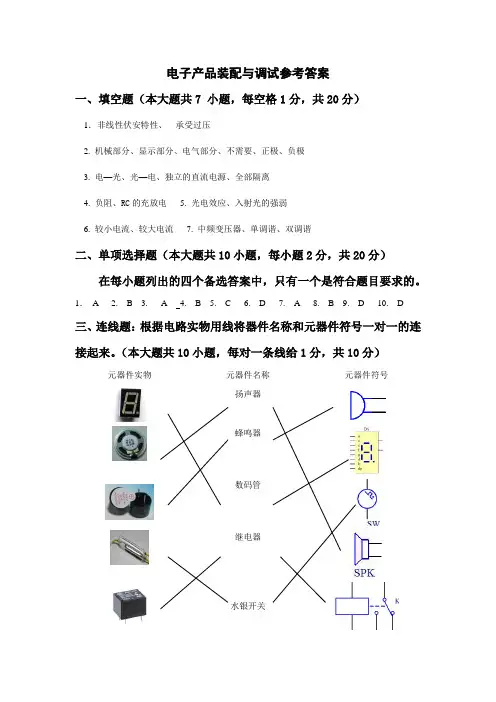

电子产品装配与调试参考答案一、填空题（本大题共7 小题，每空格1分，共20分）1．非线性伏安特性、承受过压2. 机械部分、显示部分、电气部分、不需要、正极、负极3. 电—光、光—电、独立的直流电源、全部隔离4.负阻、RC的充放电5.光电效应、入射光的强弱6. 较小电流、较大电流7. 中频变压器、单调谐、双调谐二、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。

1．A 2. B 3. A 4. B 5. C 6. D 7. A 8. B 9. D 10. D 三、连线题：根据电路实物用线将器件名称和元器件符号一对一的连接起来。

（本大题共10小题，每对一条线给1分，共10分）元器件实物元器件名称元器件符号扬声器蜂鸣器数码管继电器水银开关四、简答题（本大题共2小题，每小题5分，共10分）1.如何检测驻极体话筒的好坏？（6分）答：方法一：将万用表拨至“R×100”或“R×1k”电阻挡，黑表笔接任意一极，红表笔接另外一极，读出电阻值数；对调两表笔后，再次读出电阻值数，并比较两次测量结果，正常测得的电阻值应该是一大一小。

（3分）如果正、反向电阻值均为∞，则说明被测话筒内部的场效应管已经开路；（1分）如果正、反向电阻值均接近或等于0Ω，则说明被测话筒内部的场效应管已被击穿或发生了短路；（1分）如果正、反向电阻值相等，则说明被测话筒内部场效应管栅极G与源极S之间的晶体二极管已经开路。

（1分）方法二：用万用表拨至“R×1”电阻挡，黑表笔接栅极G，红表笔接源极S，用口吹气，（2分）指针动说明是好的，（2分）指针不动说明是坏的。

（2分）2．单向晶闸管工作条件和特点？（4分）答：晶闸管的工作条件：1）晶闸管阳极A与阴极K间必须接正向电压； ------------------------------1分2）控制极G与阴极K之间也要接正向电压。

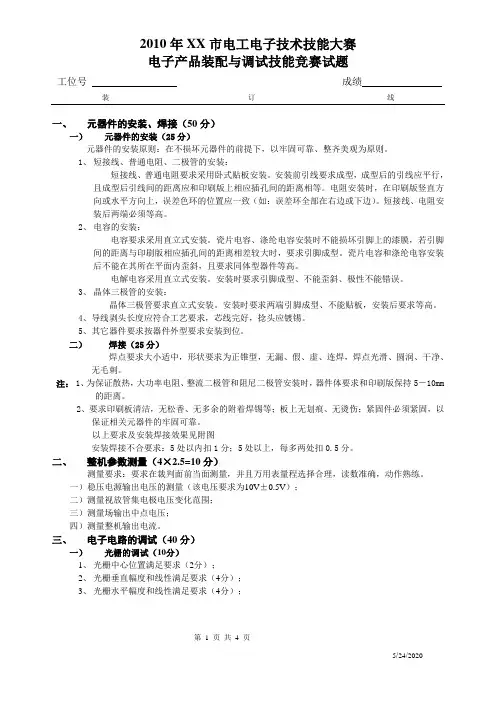

工位号成绩装订线一、元器件的安装、焊接（50分）一）元器件的安装（25分）元器件的安装原则：在不损坏元器件的前提下，以牢固可靠、整齐美观为原则。

1、短接线、普通电阻、二极管的安装：短接线、普通电阻要求采用卧式贴板安装。

安装前引线要求成型，成型后的引线应平行，且成型后引线间的距离应和印刷版上相应插孔间的距离相等。

电阻安装时，在印刷版竖直方向或水平方向上，误差色环的位置应一致（如：误差环全部在右边或下边）。

短接线、电阻安装后两端必须等高。

2、电容的安装：电容要求采用直立式安装。

瓷片电容、涤纶电容安装时不能损坏引脚上的漆膜，若引脚间的距离与印刷版相应插孔间的距离相差较大时，要求引脚成型。

瓷片电容和涤纶电容安装后不能在其所在平面内歪斜，且要求同体型器件等高。

电解电容采用直立式安装。

安装时要求引脚成型、不能歪斜、极性不能错误。

3、晶体三极管的安装：晶体三极管要求直立式安装。

安装时要求两端引脚成型、不能贴板，安装后要求等高。

4、导线剥头长度应符合工艺要求，芯线完好，捻头应镀锡。

5、其它器件要求按器件外型要求安装到位。

二）焊接（25分）焊点要求大小适中，形状要求为正锥型，无漏、假、虚、连焊，焊点光滑、圆润、干净、无毛刺。

注： 1、为保证散热，大功率电阻、整流二极管和阻尼二极管安装时，器件体要求和印刷版保持5―10mm 的距离。

2、要求印刷板清洁，无松香、无多余的附着焊锡等；板上无划痕、无烫伤；紧固件必须紧固，以保证相关元器件的牢固可靠。

以上要求及安装焊接效果见附图安装焊接不合要求：5处以内扣1分；5处以上，每多两处扣0.5分。

二、整机参数测量（4×2.5=10分）测量要求：要求在裁判面前当面测量，并且万用表量程选择合理，读数准确，动作熟练。

一）稳压电源输出电压的测量（该电压要求为10V±0.5V）；二）测量视放管集电极电压变化范围；三）测量场输出中点电压；四）测量整机输出电流。

三、电子电路的调试（40分）一）光栅的调试（10分）1、光栅中心位置满足要求（2分）；2、光栅垂直幅度和线性满足要求（4分）；3、光栅水平幅度和线性满足要求（4分）；工位号成绩装订线二）图像调试（20分）1、图像亮度和对比度调节满足要求（10分）；2、图像分辨率满足要求（5分）；3、图像左右、上下不能颠倒（5分）；三）伴音电路的调试（10分）要求有伴音，且声音宏亮、音量可调、无噪声。

2014年赤峰市中等职业学校技能大赛电子产品装配与调试理论试题（一）一、座位号: 姓名: 得分:1、选择题（每题1分, 共20分）2、将复印好印制电路的敷铜板加工成符合要求的电路板有蚀刻法、___和贴图法三种。

（）A.水刻法B.刃刻法C.火刻法D.其他2.变压器的变压比n____1时是升压变压器, n____1时是降压变压器。

（）A.小于,等于B.小于,大于C.大于,小于D.大于,等于3、集成电路T065的引脚排列如图所示, 第一引脚是在______处。

（）A.①B.②C.③D.④4、PN结加正向电压时, 空间电荷区将。

A. 变窄B. 基本不变C.变宽D.无法确定5.二极管正向电阻比反向电阻。

A.大B.小C.一样大D.无法确定6.二极管的导通条件。

A.VD>0 B、VD>死区电压C、VD>击穿电压 D、以上都不对7、晶体二极管内阻是。

A.常数B.不是常数C.不一定D.没有电阻8、具有热敏特性的半导体材料受热后, 半导体的导电性能将。

A.变好B.变差C.不变D.无法确定9、把一个二极管直接同一个电动势为 1.5V, 内阻为零的电池正向连接,该二极管。

A.击穿B.电流为零C.电流正常D.电流过大使管子烧坏10、下面列出的几条曲线中, 哪条表示的理想二极管的伏安特性曲线。

11、二极管的反向饱和电流在室温20oC时是5 μA, 温度每升高10oC, 其反向饱和电流值增大一倍, 当温度为30 oC时, 反向饱和电流值为。

A.5 μAB.10 μAC.20 μAD.30 μA12.将交流电压Ui经单相半波整流电路转换为直流电压Uo的关系是。

A.Uo=UiB.Uo=0.45UiC.Uo=0.5UiD.Uo=Ui13、三极管三个极的对地电位分别是-6 V、-3 V、-3.2 V, 则该管是。

A.PNP硅管B.NPN锗管C.NPN硅管D.PNP锗管14、NPN型三极管各电极的电位分别为VC=3.3 V, VE=3 V, VB=3.7 V, 则该管工作在。

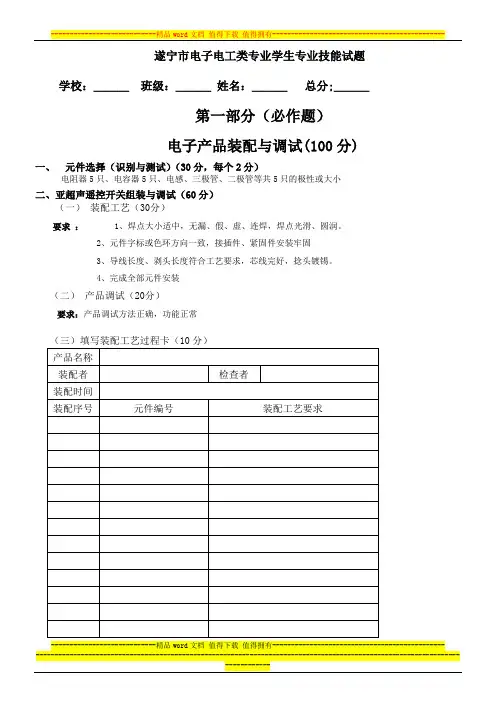

遂宁市电子电工类专业学生专业技能试题学校：＿＿＿班级：＿＿＿姓名：＿＿＿总分;＿＿＿
第一部分（必作题）
电子产品装配与调试(100分)
一、元件选择（识别与测试）（30分，每个2分）
电阻器5只、电容器5只、电感、三极管、二极管等共5只的极性或大小
二、亚超声遥控开关组装与调试（60分）
（一）装配工艺（30分）
要求：1、焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润。

2、元件字标或色环方向一致，接插件、紧固件安装牢固
3、导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

4、完成全部元件安装
（二）产品调试（20分）
要求：产品调试方法正确，功能正常
（三）填写装配工艺过程卡（10分）
要求：元件安装顺序符合工艺要求，工艺卡填写规范、完整
三、安全文明生产及6S管理(10分 )
要求：选手工作过程中物品、器材摆放有序，工位规范、台面整洁、安全操作。

《电子产品装配与调试》试题题目：智能楼宇呼叫系统完成时间：4小时工位号：日期：______________________________智能楼宇呼叫系统第一部分电路说明部分一、电路功能概述为适应现代智能化社会，本系统详细的模拟了现代小区楼宇对讲智能化控制系统工作形式，让学生能更直观地了解到楼宇智能化工作流程及原理。

学习自动化控制技术功能。

本系统包含：驻极体拾音电路、LM386音频功放电路、电机正反转控制电路、音乐发生电路、红外对管电路、555振荡电路、LM358比较器电路、键盘控制电路、Nokia5110屏显示电路等，构建一个比较完整的系统。

模块功能介绍：嵌入式程序控制：系统选用STC公司的10系列单片机为主控芯片，用它强大的处理功能操控整个系统的运作流程。

驻极体拾音电路：系统选用驻极体话筒搭建经典拾音电路，将音频信号转为电信号。

LM386音频功放电路：本系统介绍LM386典型功放电路，在用户接通过程中音频放大实现对讲。

电机驱动电路：本系统选用分立元件搭建经典H桥电路，驱动门控电机的正（开门）、反转（开门）动作。

音乐发生电路：系统选用px088a音乐芯片发出24和弦音作为门铃，提示户主客人来访。

红外检测模块：门控电机在开门状态下，利用红外对管检测人已通过后，安全关门动作。

555振荡电路：系统选用NE555方波发生电路驱动发光二极管发光闪烁，提示当前系统工作模式。

LM358模拟硬件开锁电路：系统利用LM358集成运放芯片搭建比较器功能，调试系统工作于不同的模式。

让学生学会比较器的工作原理及其应用。

键盘控制电路：系统选用数字矩阵键盘为输入设备，输入密码或访问房号。

显示模块：系统选用Nokia5110显示屏实现人机通讯，显示当前工作状态。

二、电路原理图及PCB图（见附录）三、元件清单（见附录）四、主要元件功能介绍1.LM386功放：LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

电子产品装配与调试技能竞赛模拟试卷工位号成绩装订线时量：4小时一、元件识别、筛选与测试准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。

元器件识别及检测内容配分评分标准得分电阻器2支色环（最后一位为误差）标称值(含误差)每支1分共计2分识别错不得分橙红黄橙棕蓝绿黑红银电容器1支数码标志容量值(µ f)1分识别错不得分473发射管1支A、K间电阻值（红表笔接A，黑表笔接K在所用测量表型中打√）1分检测错不得分LH1 数字表指针表光敏电阻1支RG1 两管脚电阻值（在所用测量表型中打√）每项1分共计2分检测错不得分比赛室内光线情况下数字表指针表无光（挡光）情况下数字表指针表晶体振荡器1支测量阻值测量挡位1分检测错1项，不得分YL继电器1支画出继电器外形俯视示意图标出公共端、线圈和常开、常闭管脚每项1分共计3分检测错不得分BLY二、电路板焊接（15分）要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

疵点：少于5处扣1分；5~10处扣3分；10~20处扣5分。

20处以上扣10分。

三、电子产品装配（10分）要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。

装配不符合工艺要求：少于5处扣2分；5~10处扣5分；10~20处扣7分；20处以上扣10分。

四、电路的调试及参数测试（50分）1、调试并实现遥控电扇控制电路基本功能●电源电路工作正常（5分）●键盘及指示电路工作正常（5分）●电机驱动、继电器驱动负载电路工作正常（10分）●热释检测电路工作正常（10分）2、检测（1）调整电位器RP2使得T36在室内光线下输出低电平，并不受热释电路信号的控制；若遮住光敏电阻T36输出又受热释电路信号控制。

电子产品装配与调试技能竞赛理论试题及答案一、选择题（共5题，每题1分）1、机械调零说法错误的是（）A 机械调零能影响电阻调零B 电阻调零能影响机械调零C 一般机械调零在没受到剧烈震动下不需要反复调零D机械调零不需要用电池2、数字万用表中表示测量直流电压档位是( )A DCAB ACAC ACVD DCV3、电容在电路中用字母（）表示。

A、TB、 CC、LD、H4、普通电阻器的代换原则是（）最好保持一致A、阻值B、功率C、形状D、A和B5、色环电阻排序为橙色—橙色—红色—银色阻值为( )A 3．3KΩ±10℅B 330Ω±10℅C 3．3KΩ±20℅D 330Ω±20℅二、填空题（共5题，每题1分）1、电容器在电子线路中的作用一般概括为：通________ 阻_______。

2、万用表测电阻更换挡位后，必须重新________，以确保测读准确性。

3、用模拟万用表测电阻，指针在Ω刻度线上的读数为98量程选择R×10则电阻值为________。

4、二极管常用色环或色点标示正负极，其中标有色环的一端为_________极。

5、三极管对外引出的电极分别是极、极和极。

三、判断题（共5题每题1分）1、电容器120pF可以写为121。

（）2、万用表测量交直流电流或电压不需要更换档位（）3、A—V—Ω表示测量电流、电压及电阻（）4、黑表笔接三极管的一个引脚，红表笔分别接另外两引脚测电阻时，如果测得电阻都接近无穷大，则黑表笔接的是三极管的基极。

（）5、1MΩ为1000KΩ。

（）四、简答题（共5题，每题1分）简要回答检测二极管极性的步骤？五、写出下列色环电阻的标称值及允许偏差（共5题，每题1分）（1）绿蓝棕金（2）银黑棕白（3）棕紫绿银金（4）金橙紫红（5）蓝、灰、黑、银、金六、写出下列电容器的标称值（共5题，每题1分）（1）6n8（2）103（3）479（4）335J（5）104K一、选择题1、D2、D3、B4、D5、A二、填空题1、交流、直流2、欧姆调零3、980Ω4、负5、基极（b）、集电极（c）、发射极（e）三、判断题1、对2、错3、对4、错5、对四、简答题第一步：选择R×1K档位第二步：欧姆调零第三步：红黑表笔任意接二极管两极，其中摆幅较大的一次为黑表笔接正极，红表笔接负极。

电子产品装配与调试工试卷（答案卷）单位：姓名：一、填空题（20分）1．在一个电路中，既有电阻的_串联________,又有电阻的___半联________,这种连接方式称混联。

2．一般硅管的门限电压约为_____0。

5______V,锗管约为___0。

1_____V。

希望反向漏电流IR越___小____越好。

3．晶体二极管的核心部分是一个___PN结___,具有_单向导电_性。

晶体三极管的显著特点是具有电流放大 ___作用，可分为型__PNP___和__NPN________型两大类。

4．稳压二极管正常工作时应加_反向_电压，在其电路中必须串接一只_限流电阻___。

5．电阻器阻值单位为Ω，1MΩ= ___1000____KΩ= 1000000__Ω。

6．某电阻的色环为白、棕、红、金，其阻值为 _9100__ Ω。

7．半导体二极管具有 _单向导电__________特性。

8．稳压二极管的作用是 ___稳压_______ 。

9．在电路中，各点的电位与 __参考点________有关，而两点间的电压与这两点的__电位之差_ ______决定。

10．电阻器的标示方法分为直标法______，文字符号法 __，色标法 _。

二、选择题（30分）1.一段导线其阻值为R,若将其从中间对折合并成一条新导线，其阻值为( B )。

A．1/2R B. 1/4R C. 1/8R2.若将一段电阻为R的导线均匀拉长至原来的两倍，则其阻值为( B )。

A. 2R B.4R C.1/2R3.电阻器表面所标志的阻值是( B )。

A.实际值 B.标称值 C.实际值或标称值4.输出直流电源中有脉动的直流成分，则说明( B )不好。

A．整流B.滤波 C.稳压D.放大5.电阻值的偏差有三个等级，I级电阻的阻值误差为( A )A．± 5%B。

±10% C。

±15 %6.电阻的色标法中，当色环个数为五道时，说明( A )。

A.无尘
B.抗静电
C.耐高温
D.防潮湿
3.以下哪些工具是进行精密电子设备装配时必备的？（）
A.精密螺丝刀
B.静电手环
C.焊接机器人
D.频谱分析仪
4.在调试过程中，以下哪些做法有助于减少信号干扰？（）
A.使用屏蔽线缆
B.检查地线连接
C.提高信号频率
D.减少信号发射功率
5.以下哪些测试是精密电子设备调试过程中必不可少的？（）
D.工作环境的变化
20.以下哪些说法关于精密电子设备的装配与调试是正确的？（）
A.装配与调试应遵循严格的操作规程
B.调试过程中应保持环境稳定
C.装配后的设备需要进行全面测试
D.装配与调试可以由不同的人员完成
（以下为答题纸，请考生在答题纸上作答）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
C.电路设计错误
D.操作不当
13.以下哪些方法可以用于检测精密电子设备中的信号完整性？（）
A.使用示波器
B.使用逻辑分析仪
C.使用频谱分析仪
D.使用万用表
14.以下哪些措施有助于提高精密电子设备的可靠性？（）
A.选用高质量元器件
B.优化焊接工艺
C.进行严格的环境适应性测试
D.定期对设备进行维护
15.在精密电子设备调试过程中，以下哪些做法是正确的？（）
A.功能测试
B.性能测试
C.外观检查
D.环境适应性测试
6.以下哪些情况下需要对精密电子设备进行重新装配？（）
A.元器件损坏
B.焊接不良
C.电路板设计有误
D.调试过程中发现装配问题
7.以下哪些措施可以有效避免在精密电子设备装配过程中的静电伤害？（）

电子产品装配与调试试题考试时间240分钟，总分100分。

说明：《红外探测器》产品介绍及电路原理1、功能介绍装配好电路后调节相应电阻可使探测距离在相应范围内变化，当电路探测到障碍物时蜂鸣器会发出提示声响并且指示灯长亮，探测距离20厘米左右。

2、电路原理单片机电路产生38KHz的调制信号，经放大电路后送入红外线发射管，发出受调制的红外光线。

当红外光线足够强时，会被CX20106所组成的接收电路捕获并对这个信号进行解调。

单片机收到这个解调后的信号会启动声光电路。

一、元器件识别、筛选、检测（10分）要求：根据给出的《红外探测器电路原理图》（附图1）和《红外探测器电路元器件清单表》（附表1），正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件，检测二、整机的焊接与装配（20分）根据给出的《红外探测器电路原理图》（附图1），将选择的元器件准确地焊接在赛场提供的印制电路板上。

要求：在印制电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净，无毛刺；无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。

元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。

焊接包括贴片焊接和非贴片焊接。

三、整机的调试与检测（30分）1．实现基本功能（15分）单片机电路产生的调制信号，经放大电路后送入红外线发射管，发出受调制的红外光线。

当红外光线足够强时，会被CX20106所组成的接收电路捕获并对这个信号进行解调。

单片机收到这个解调后的信号会启动声光电路。

装配好电路后调节相应电阻可使探测距离在相应范围内变化，当红外接收电路探测到障碍物时蜂鸣器会发出提示声响并且指示灯长亮，探测距离20厘米左右。

整机产品必须完成以下功能：（1）当红外接收电路探测到障碍物时蜂鸣器发出报警。
