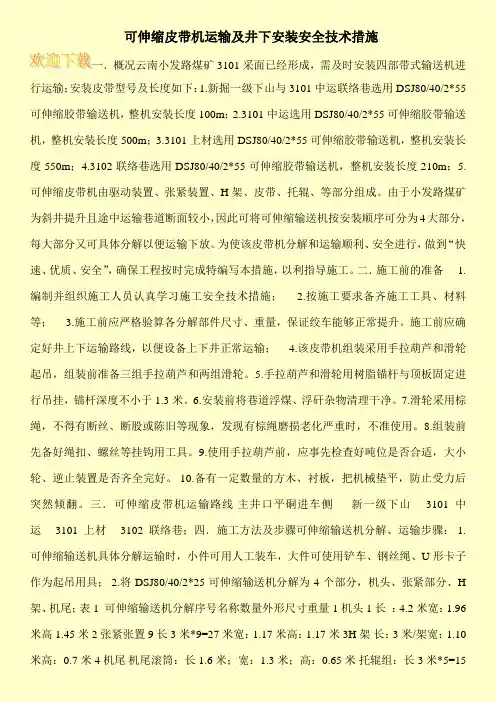

云南小发路煤矿井下可伸缩带式输送机运输及安装安全技术组织措施编制：审核：施工单位：机电部二0一二年四月七日审批意见会审单位及人员签字：生技部：年月日机电部：年月日安监部：年月日调度部：年月日通防工区：年月日生产矿长：年月日安全矿长年月日总工程师：年月日施工安全措施贯彻记录目录一、概况……………………………………二、施工前的准备………………………………三、可伸缩皮带机运输路线……………………四、施工方法及步骤……………………………五、安装及试运转注意事项………………………六、安全注意事项及安全保证措施……………………安全注意事项…………………………………安全保证措施…………………………………七、劳动力安排……………………………………八、时间安排………………………………………九、主要施工工具、材料一览表…………………一．概况云南小发路煤矿3101采面已经形成，需及时安装四部带式输送机进行运输；安装皮带型号及长度如下：1.新掘一级下山与3101中运联络巷选用DSJ80/40/2*55可伸缩胶带输送机，整机安装长度100m；2.3101中运选用DSJ80/40/2*55可伸缩胶带输送机，整机安装长度500m；3.3101上材选用DSJ80/40/2*55可伸缩胶带输送机，整机安装长度550m；4.3102联络巷选用DSJ80/40/2*55可伸缩胶带输送机，整机安装长度210m；5.可伸缩皮带机由驱动装置、张紧装置、H架、皮带、托辊、等部分组成。
由于小发路煤矿为斜井提升且途中运输巷道断面较小，因此可将可伸缩输送机按安装顺序可分为4大部分（具体每大部分分解及尺寸数据见分解部分数据表），每大部分又可具体分解以便运输下放。
为使该皮带机分解和运输顺利、安全进行，做到“快速、优质、安全”，确保工程按时完成特编写本措施，以利指导施工。
二．施工前的准备1.编制并组织施工人员认真学习施工安全技术措施；2.按施工要求备齐施工工具、材料等；3.施工前应严格验算各分解部件尺寸、重量，保证绞车能够正常提升。
施工前应确定好井上下运输路线，以便设备上下井正常运输；4.该皮带机组装采用手拉葫芦和滑轮起吊，组装前准备三组手拉葫芦和两组滑轮。
5.手拉葫芦和滑轮用树脂锚杆与顶板固定进行吊挂，锚杆深度不小于1.3米。
6.安装前将巷道浮煤、浮矸杂物清理干净。
7.滑轮采用棕绳，不得有断丝、断股或陈旧等现象，发现有棕绳磨损老化严重时，不准使用。
8.组装前先备好绳扣、螺丝等挂钩用工具。
9.使用手拉葫芦前，应事先检查好吨位是否合适，大小轮、逆止装置是否齐全完好。
10.备有一定数量的方木、衬板，把机械垫平，防止受力后突然倾翻。

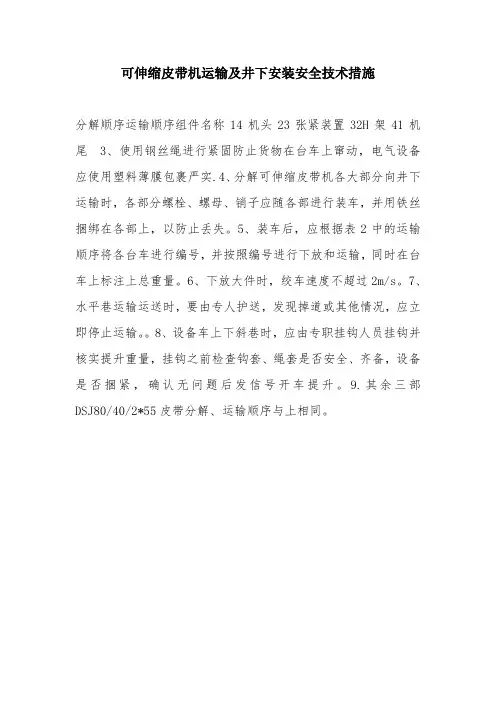

三．可伸缩皮带机运输路线主井口平硐进车侧新一级下山 3101中运 3101上材3102联络巷；四．施工方法及步骤可伸缩输送机分解、运输步骤：1.可伸缩输送机具体分解运输时，小件可用人工装车，大件可使用铲车、钢丝绳、U形卡子作为起吊用具；2.将DSJ80/40/2*25可伸缩输送机分解为4个部分（见表1），机头、张紧部分、H架、机尾；表1 可伸缩输送机分解表2 可伸缩输送机分解顺序及运输顺序3、使用钢丝绳进行紧固防止货物在台车上窜动，电气设备应使用塑料薄膜包裹严实.4、分解可伸缩皮带机各大部分向井下运输时，各部分螺栓、螺母、销子应随各部进行装车，并用铁丝捆绑在各部上，以防止丢失。
5、装车后，应根据表2中的运输顺序将各台车进行编号，并按照编号进行下放和运输，同时在台车上标注上总重量。
6、下放大件时，绞车速度不超过2m/s。
7、水平巷运输运送时，要由专人护送，发现掉道或其他情况，应立即停止运输。
8、设备车上下斜巷时，应由专职挂钩人员挂钩并核实提升重量，挂钩之前检查钩套、绳套是否安全、齐备，设备是否捆紧，确认无问题后发信号开车提升。
9.其余三部DSJ80/40/2*55皮带分解、运输顺序与上相同。
可伸缩皮带机的装配1、可伸缩皮带机是安装在四个地点，输送机的驱动装置即机头部分安装在远离迎头的一端，根据所需运输机的长度对中间H架增减即可控制，运输机的机架安装顺序可由机尾到机头依次进行安装。
2、可伸缩皮带机安装中心线的确定皮带机安装在时，该机的安装中心线由矿生产技术部现场放中心线。
3、皮带机机架的安装方法⑴皮带机头及驱动滚筒安装在地点处，用至少8条锚杆固定。
根据安装中心线将底座调正。
（2）机头后安装贮带转向架及滚筒，长度为3m。
（3）其后安装8节张紧贮带部分，3m/节。
一到七节内安装供拖带小车和游动小车行走的道轨，第八节内安装张紧绞车。
本张紧贮带部分节与节之间用8条M16*55的螺丝连接固定，共用72条螺丝，下面用底座承接，每节中间下部用槽钢连接，底座和连接槽钢上安装道轨座，用焊接的方法固定，每节道轨安装在两个底座和连接槽钢上的道轨座上。
（4）张紧贮带部分后安装机身H架，对其增减可控制整机的长度。
第一节H架为过渡架。
H架3米/节，共184节。
左右用纵架连接，每节纵架的端头用φ12*90的胀销连接固定在H架上端的槽钢上。
（5）机尾主要有机尾滚筒和托辊组，每节托辊组的托梁用带滑靴的底座承载。
托辊组每节上安装7组托辊底座，用M12*50的螺栓固定。
4、托辊及托辊座的安装方法⑴张紧贮带部分每节上安装2组托辊座，用M16*45的螺丝固定，共用螺丝250个。
（2）本运输机皮带上层托辊均为挂钩式槽型托辊，用φ12*90的胀销连接安装在托辊底座上。
H架上的皮带上层托辊直接吊挂在纵架上，托辊安装2组/节。
⑶H架的皮带下托辊安装V型下托辊，槽型托辊安装在H架的支腿上，用φ12*90的胀销固定。
本机共用胀销2296个。
5、张紧和驱动装置的装配方法（1）张紧钢丝绳的安装方法见钢丝绳缠绕示意图。
（2）张紧装置用4Kw慢速张紧绞车对皮带进行张紧，最大拉紧力3KN。
（3）张紧绞车、拖带小车和游动小车可随机架共同运输安装。
（4）驱动装置用两台75或55Kw的电动机和两台75Kw或55Kw的减速箱组成。
用手拉葫芦先将减速箱吊起和机头连接，要求齿轮啮合完全、良好，并用双头螺栓连接固定，机头与减速箱间用垫块。
然后将电动机吊起和减速箱连接。
（5）驱动装置安装完毕后为减速箱加适量的润滑油，给液力耦合器加适量的水。
6、皮带的安装方法根据可伸缩皮带机总图中胶带缠绕示意图进行安装。
7、张紧皮带一切安装完毕后，根据实际所需要的皮带张紧度，用本皮带机张紧装置中的张紧绞车对皮带进行张紧。
可伸缩皮带机电气部分装配1、手柄、按钮及开关动作灵活、正确。
2、各电缆引入装置的密封胶圈、金属垫圈压板等不得残缺，电缆引入装置必须夹紧电缆，使其在两人用力拉的情况下，也不松动，确保电缆不能从引入装置中脱落。
3、用隔爆胶泥对电缆喇叭口内侧填充完好，确保喇叭口的密封性能，防止渗水。
4、接线处无松动现象，内外接地线必须连接牢固。
5、电源进线电缆必须严格按照电压等级所需要的电缆规格配线。
五、安装及试运转注意事项（一）在皮带机安装当中应该注意的事项：1、全部滚筒、托辊、驱动装置安装完毕后应转动均匀灵活。
2、缓冲托辊要保证弹簧的预紧力。
3、试运转时，如皮带出现跑偏现象，可调整挂钩与胀销的安装点来调节跑偏现象。
4、安装时挂钩槽行托辊及平形托辊轴心线应基本上与机身中心线保持垂直。
5、H架纵架应能从机身上比较方便的拆下或装上，挂钩移动要求灵活无阻。
（二）安装完毕后应进行试运转：1、投入使用前应进行两小时的空载及八小时负载运转。
2、电器信号及控制装置的布置是否正确。
3、点动电动机观看滚筒方向是否正确，注意控制开关的接线，确保皮带机正转。
（三）试运转期间的注意事项：1、检查输送机各部件运转有无明显噪音。
2、各轴承有无异常温升。
3、各滚筒托辊的转动及紧固情况。
4、各电器设备按扭应灵敏可靠。
5、卸料车带料正反向运行情况，停车后应无滑移。
六、安全注意事项及安全保证措施1、安全注意事项施工人员必须严格遵守各种安全操作规程，按章作业。
1）、施工人员进入现场，头戴安全帽，井下人员必须戴矿灯、自救器，严禁携带烟和火种。
2）、所有施工的设备，在施工前做一次全面的检查，严禁带病运行。
3）、现场要打扫干净，做到文明施工。
4）、施工人员要遵守劳动纪律，不迟到、不早退。
5）、特殊工种持证上岗，并严格遵守特种作业规程进行施工。
6）、各种起吊设备、索具、钢丝绳、手拉葫芦等在使用前要进行仔细检查，施工中严禁以小代大使用，严禁用棕绳起吊设备或管件。
7）、各大件设备的绑扎要用钢丝绳及索具，严禁用铁丝或棕绳代替使用并绑扎牢固。
起吊点要选用设备本身专用起吊吊环或专用其他吊耳，起吊点的选择不得随意选取，严防吊装变形。
8）、装车之前先检查所有绳扣、鸭咀等挂钩用具是否安全可靠；重车起吊后，周围3米之内不准人员进行其他工作；安排专人指挥铲车司机操作，其他人员不得乱发信号。
9）、起吊运输中使用的钢丝绳套、卸扣、手拉葫芦等起吊索具要仔细检查，合格后再投入使用，使用的各起吊机具额定起吊重量应不小于设备的重量。
10）、严禁所有施工人员班前喝酒，一经发现立即责令其退出工作现场进行教育学习。
11）、电气设备和电气工具在下井前必须进行防爆检查，达不到防爆标准的设备严禁下井。
12）、安排专人做好井下现场的设备、材料、工具看护工作。
13）、下井人员除遵守煤矿安全规章制度和措施要求外，还必须遵守矿上的安全管理制度。
14）、严禁施工人员在施工期间睡觉。
15）、特殊工种要持上岗证上岗，严禁无证上岗。
16）、施工过程中严格执行领导跟班制度。
2、安全保证措施1）、施工前的培训教育，组织所有人员学习本措施。
2）、实行设备所属单位、安全负责单位、机电部施工班组三级安全管理体系。
3）、重物起吊后，下面不准站人或进行其他工作。
4）、安全技术措施中应明确技术负责人、安全负责人、施工负责人等各项负责人。
5）、施工安全技术组织措施中应明确劳动力安排和施工时间。
6）、施工安全技术组织措施中要明确施工工具、材料用品等。
七、劳动力安排负责人1名；起重人员：10人；安装工6人；信号工2人；其它运输人员8人。
八、时间安排双向可伸缩输送机井下拆分、运输、安装。
九、主要施工工具、材料一览1、5吨手拉葫芦 8部2、2吨手拉葫芦 4部3、枕木若干4、钢丝绳索 4套5、钢丝绳若干6、马镫 4个7、橡胶垫若干8、塑料薄膜若干9、棕绳若干10、撬杠 4把11、活口扳手12寸 4把12、哨子 2个13、铁丝若干14、滑轮 2组15、铁丝若干16、皮带钉扣机 1台。
