第六章 金属材料的耐蚀性能

实验时候温度会升高么？有以下金属材料，并且有硫酸的浓度和温度配置，你看下。

不锈钢(SUS316 、SUS316L) ：温度40 ℃以下，浓度20% 左右；904 钢(SUS904 、SUS904L) ：适于温度40~60 ℃、浓度20~75% ；温度80 ℃、浓度60% 以下；高硅铸铁(STSi15R) ：室温至90 ℃之间各种浓度；纯铅、硬铅：室温的各种温度；S-05 钢(0Cr13Ni7Si4) ：90 ℃以下的浓硫酸，高温浓硫酸（120~150 ℃）；普通碳钢：室温70% 以上的浓硫酸；铸铁：温度为室温的浓硫酸；蒙乃尔、金属镍、因可耐尔：中温中等浓度的硫酸；钛钼合金(Ti-32Mo) ：沸点以下、60% 的硫酸和50 ℃以下、98% 的硫酸；哈氏合金B 、D ：100 ℃以下、75% 的硫酸；哈氏合金C ：100 ℃左右的各种温度；镍铸铁(STNiCr202) ：室温60~90% 的硫酸。

硫酸是一种价格便宜的强酸，它的水溶液对热的稳定性良好，在工业清洗中硫酸应用得很广泛。

它的缺点是硫酸在清洗中生成的盐类有许多是水溶性较低的，比如用硫酸去除含钙盐的锅炉污垢时，由于与硫酸反应生成水溶性差的硫酸钙，所以去垢效果不好。

相反改用盐酸处理，由于生成水溶性很好的氯化钙而除垢效果良好(在25℃时，100cm3水中只能溶解0.208g 硫酸钙，而可溶解74.5g时氯化钙)。

稀硫酸容易与钢铁反应并产生氢气，常温下，60%(质量)及以上浓度的硫酸会在钢铁表面形成钝化膜而使钢铁对它有耐蚀性93%(质量)以上时即使加热到煮沸条件也几乎不腐蚀钢铁。

而铅与钢铁正相反，可溶于浓硫酸中，但对稀硫酸有良好的耐蚀性。

其余金属与硫酸的反应情况归纳如下。

铝：易溶于10%(质量)的硫酸中，但对80%(质量)以上的硫酸有耐蚀性。

锌、镁：易溶于各种浓度的硫酸中。

锡：对稀硫酸才有耐蚀性。

镍：常温下，对80%(质量)以下的硫酸有耐蚀性。

铬：可被浓硫酸氧化生成钝化膜，所以它不被浓硫酸腐蚀。

详细企业介绍金属材料的耐腐蚀性能概述变送器与测量介质接触的隔离膜片和远传膜片，是利用金属材料的力学特性，将压力或差压传递给δ室的中心膜片，为了减少压力传递过程中的损耗，一般选用厚度小于0.1mm的金属材料制成。

对薄壁材料使用在腐蚀环境下，在期望寿命内，既要保持良好的力学弹性，又要不发生腐蚀渗漏，就要选择比其它结构件耐腐性更强的材料，一般应选择《均匀腐蚀十级标准》规定四级以上材料（即年腐蚀深度小于）。

0.05mm常用合金纯金属的耐腐蚀性能1-1 表附名耐腐蚀性是常用的奥氏体不锈钢。

同标302SS不锈钢相比较316SS316LSS对硫酸、硫化物溶液、钠及锰的溶、盐酸溶液及磷酸溶液的耐蚀性都不耐氢氟酸316SST302SS，对醋酸、蚁酸、甲酸和热碱溶湿氯气、盐酸气体，316LSS也具有良好的耐蚀性及碘、溴等的腐蚀此类钢的含碳量较故焊接后可进行热处尤其是称为超低碳不锈钢316LSST抗晶间腐蚀性能优316SS，因耐蚀性能更好不耐硝酸、酸、高浓度或沸腾状的硫酸，也不适合在除铂和银以外，是最耐氢氟酸的性铁盐、锡盐等溶液蒙耐尔合使用。

在测量介质氢属之一。

也可用作氯化物、海水、碱中的酸中进入的氧量多时腐材料耐蚀性会下降，在高度的氢氧化钠中，耐性也较差具有比一般奥氏体不锈钢高得多哈氏合耐腐能力。

适于在多种腐蚀性介质的混合C中使用，如能在湿氯气、干氯气、C哈℃）、盐酸、硫酸、磷酸、醋酸、（527氯酸盐、氯化铁、氯化铜、苛性钠、海水各种有机酸下工作特别能耐碱的腐不论在高温熔融的碱中都比较稳定，所以主要用于制不耐无机酸工业。

镍蚀，在醋酸和蚁酸中也在常温下,镍在海水和盐类溶液及有不稳定。

机介质（如脂肪酸、酚、醇等）中极为稳定。

纯是耐蚀性非常好的纯金属。

特别是金不耐较纯的还钛在各种浓度的硝酸、有机酸、氯化物、湿氯属原性酸和盐酸的腐蚀。

气和碱中有很强的耐蚀性。

不耐氢氟酸、是具有高度化学稳定性的纯金属。

发烟硫酸、游离三氧化在许多腐蚀性介质中，如对无机酸、王水、钽硫、碘化钾、含氟离子等有有机酸、氯化物、盐类、腐蚀性气体溶液和高温下的强碱腐极强的耐腐性。

说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。

衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。

碱盐介质的腐蚀。

聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。

矿浆、煤浆、泥浆。

聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。

F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。

能和低温柔韧性优于PTFE。

与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。

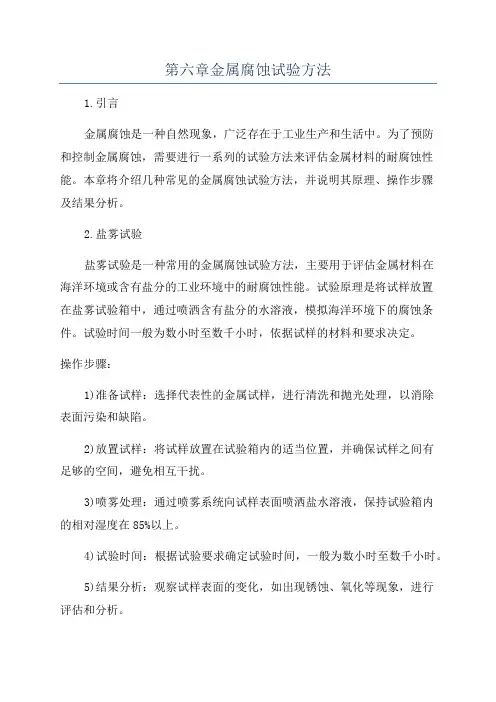

第六章金属腐蚀试验方法1.引言金属腐蚀是一种自然现象，广泛存在于工业生产和生活中。

为了预防和控制金属腐蚀，需要进行一系列的试验方法来评估金属材料的耐腐蚀性能。

本章将介绍几种常见的金属腐蚀试验方法，并说明其原理、操作步骤及结果分析。

2.盐雾试验盐雾试验是一种常用的金属腐蚀试验方法，主要用于评估金属材料在海洋环境或含有盐分的工业环境中的耐腐蚀性能。

试验原理是将试样放置在盐雾试验箱中，通过喷洒含有盐分的水溶液，模拟海洋环境下的腐蚀条件。

试验时间一般为数小时至数千小时，依据试样的材料和要求决定。

操作步骤：1)准备试样：选择代表性的金属试样，进行清洗和抛光处理，以消除表面污染和缺陷。

2)放置试样：将试样放置在试验箱内的适当位置，并确保试样之间有足够的空间，避免相互干扰。

3)喷雾处理：通过喷雾系统向试样表面喷洒盐水溶液，保持试验箱内的相对湿度在85%以上。

4)试验时间：根据试验要求确定试验时间，一般为数小时至数千小时。

5)结果分析：观察试样表面的变化，如出现锈蚀、氧化等现象，进行评估和分析。

3.电化学腐蚀试验电化学腐蚀试验是一种通过测量金属试样电化学行为来评估其耐腐蚀性能的方法。

试验原理基于金属在电解质溶液中形成电池，通过测量电流和电势，确定金属的腐蚀速率和腐蚀行为。

操作步骤：1)准备试样：选择适当的金属试样，并进行清洗和抛光处理，以消除表面污染和缺陷。

2)电解质选择：根据试样的要求，选择适当的电解质溶液。

常用的有盐酸、硫酸等。

3)设置电化学池：将试样作为工作电极，配合参比电极和对电极，构建电化学池。

4)测量电流和电势：通过连接电位计和电流计，测量电极间的电势差和电流，记录相关数据。

5)结果分析：根据测量数据，计算腐蚀速率和腐蚀电流密度，并进行评估和分析。

4.加速腐蚀试验加速腐蚀试验是一种通过模拟现实环境中的极端条件，快速评估金属试样的耐腐蚀性能的方法。

通过提高温度、增加腐蚀性介质浓度等手段，使金属试样在较短时间内经历长期暴露环境下的腐蚀行为。

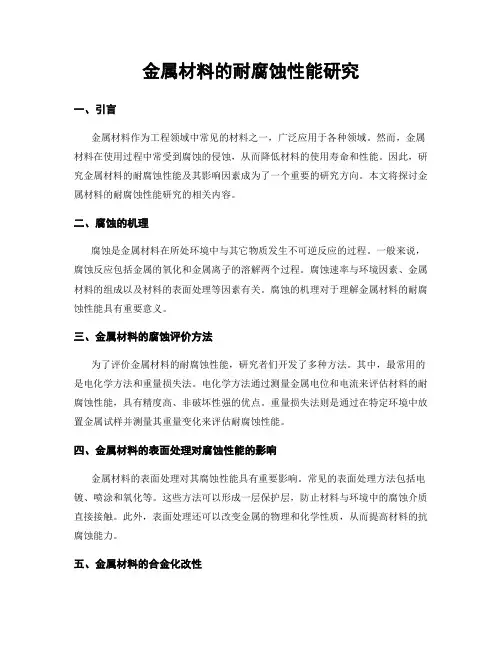

金属材料的耐腐蚀性能研究一、引言金属材料作为工程领域中常见的材料之一，广泛应用于各种领域。

然而，金属材料在使用过程中常受到腐蚀的侵蚀，从而降低材料的使用寿命和性能。

因此，研究金属材料的耐腐蚀性能及其影响因素成为了一个重要的研究方向。

本文将探讨金属材料的耐腐蚀性能研究的相关内容。

二、腐蚀的机理腐蚀是金属材料在所处环境中与其它物质发生不可逆反应的过程。

一般来说，腐蚀反应包括金属的氧化和金属离子的溶解两个过程。

腐蚀速率与环境因素、金属材料的组成以及材料的表面处理等因素有关。

腐蚀的机理对于理解金属材料的耐腐蚀性能具有重要意义。

三、金属材料的腐蚀评价方法为了评价金属材料的耐腐蚀性能，研究者们开发了多种方法。

其中，最常用的是电化学方法和重量损失法。

电化学方法通过测量金属电位和电流来评估材料的耐腐蚀性能，具有精度高、非破坏性强的优点。

重量损失法则是通过在特定环境中放置金属试样并测量其重量变化来评估耐腐蚀性能。

四、金属材料的表面处理对腐蚀性能的影响金属材料的表面处理对其腐蚀性能具有重要影响。

常见的表面处理方法包括电镀、喷涂和氧化等。

这些方法可以形成一层保护层，防止材料与环境中的腐蚀介质直接接触。

此外，表面处理还可以改变金属的物理和化学性质，从而提高材料的抗腐蚀能力。

五、金属材料的合金化改性合金化是通过将金属与其他元素或合金元素进行组合，改变其成分和结构的一种方法。

合金化可以提高金属材料的耐腐蚀性能。

例如，将铁与铬合金化形成不锈钢，可以显著提高钢材的抗腐蚀性能。

合金化改性是一种常用的提高金属材料耐腐蚀性能的方法。

六、新型涂层材料在金属腐蚀防护中的应用随着科技的进步，新型涂层材料在金属腐蚀防护中得到了广泛应用。

例如，无机有机涂层、聚合物涂层和纳米涂层等都能提供良好的腐蚀防护效果。

这些新型涂层材料具有优异的耐腐蚀性能和抗氧化性能，能够延长金属材料的使用寿命。

七、结论金属材料的耐腐蚀性能研究是一个复杂而重要的课题。

详细了解腐蚀机理、合理评估腐蚀性能以及采用合适的表面处理和改性方法，都有助于提高金属材料的耐腐蚀性能。

⾦属学及热处理课后习题答案解析第六章第六章⾦属及合⾦的塑性变形和断裂2）求出屈服载荷下的取向因⼦，作出取向因⼦和屈服应⼒的关系曲线，说明取向因⼦对屈服应⼒的影响。

答：1）需临界临界分切应⼒的计算公式：τk=σs cosφcosλ，σs为屈服强度=屈服载荷/截⾯积需要注意的是：在拉伸试验时，滑移⾯受⼤⼩相等，⽅向相反的⼀对轴向⼒的作⽤。

当载荷与法线夹⾓φ为钝⾓时，则按φ的补⾓做余弦计算。

2）c osφcosλ称作取向因⼦，由表中σs和cosφcosλ的数值可以看出，随着取向因⼦的增⼤，屈服应⼒逐渐减⼩。

cosφcosλ的最⼤值是φ、λ均为45度时，数值为0.5，此时σs为最⼩值，⾦属最易发⽣滑移，这种取向称为软取向。

当外⼒与滑移⾯平⾏（φ=90°）或垂直（λ=90°）时，cosφcosλ为0，则⽆论τk数值如何，σs均为⽆穷⼤，表⽰晶体在此情况下根本⽆法滑移，这种取向称为硬取向。

6-2 画出铜晶体的⼀个晶胞，在晶胞上指出：1）发⽣滑移的⼀个滑移⾯2）在这⼀晶⾯上发⽣滑移的⼀个⽅向3）滑移⾯上的原⼦密度与{001}等其他晶⾯相⽐有何差别4）沿滑移⽅向的原⼦间距与其他⽅向有何差别。

答：解答此题⾸先要知道铜在室温时的晶体结构是⾯⼼⽴⽅。

1）发⽣滑移的滑移⾯通常是晶体的密排⾯，也就是原⼦密度最⼤的晶⾯。

在⾯⼼⽴⽅晶格中的密排⾯是{111}晶⾯。

2）发⽣滑移的滑移⽅向通常是晶体的密排⽅向，也就是原⼦密度最⼤的晶向，在{111}晶⾯中的密排⽅向<110>晶向。

3）{111}晶⾯的原⼦密度为原⼦密度最⼤的晶⾯，其值为2.3/a2，{001}晶⾯的原⼦密度为1.5/a24）滑移⽅向通常是晶体的密排⽅向，也就是原⼦密度⾼于其他晶向，原⼦排列紧密，原⼦间距⼩于其他晶向，其值为1.414/a。

6-3 假定有⼀铜单晶体，其表⾯恰好平⾏于晶体的（001）晶⾯，若在[001]晶向施加应⼒，使该晶体在所有可能的滑移⾯上滑移，并在上述晶⾯上产⽣相应的滑移线，试预计在表⾯上可能看到的滑移线形貌。

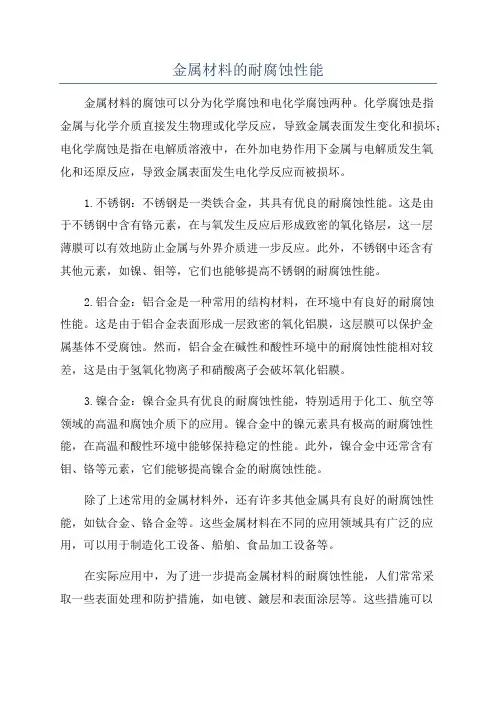

金属材料的耐腐蚀性能金属材料的腐蚀可以分为化学腐蚀和电化学腐蚀两种。

化学腐蚀是指金属与化学介质直接发生物理或化学反应，导致金属表面发生变化和损坏；电化学腐蚀是指在电解质溶液中，在外加电势作用下金属与电解质发生氧化和还原反应，导致金属表面发生电化学反应而被损坏。

1.不锈钢：不锈钢是一类铁合金，其具有优良的耐腐蚀性能。

这是由于不锈钢中含有铬元素，在与氧发生反应后形成致密的氧化铬层，这一层薄膜可以有效地防止金属与外界介质进一步反应。

此外，不锈钢中还含有其他元素，如镍、钼等，它们也能够提高不锈钢的耐腐蚀性能。

2.铝合金：铝合金是一种常用的结构材料，在环境中有良好的耐腐蚀性能。

这是由于铝合金表面形成一层致密的氧化铝膜，这层膜可以保护金属基体不受腐蚀。

然而，铝合金在碱性和酸性环境中的耐腐蚀性能相对较差，这是由于氢氧化物离子和硝酸离子会破坏氧化铝膜。

3.镍合金：镍合金具有优良的耐腐蚀性能，特别适用于化工、航空等领域的高温和腐蚀介质下的应用。

镍合金中的镍元素具有极高的耐腐蚀性能，在高温和酸性环境中能够保持稳定的性能。

此外，镍合金中还常含有钼、铬等元素，它们能够提高镍合金的耐腐蚀性能。

除了上述常用的金属材料外，还有许多其他金属具有良好的耐腐蚀性能，如钛合金、铬合金等。

这些金属材料在不同的应用领域具有广泛的应用，可以用于制造化工设备、船舶、食品加工设备等。

在实际应用中，为了进一步提高金属材料的耐腐蚀性能，人们常常采取一些表面处理和防护措施，如电镀、鍍层和表面涂层等。

这些措施可以进一步降低金属与外界介质的接触，从而提高金属材料的稳定性和抵抗能力。

总之，金属材料的耐腐蚀性能是衡量金属材料质量的重要指标之一、不同金属材料的耐腐蚀性能取决于多种因素，包括金属本身的化学性质、物理性质、表面处理和使用环境等。

通过选择适当的金属材料，并采取合适的防护措施，可以有效地提高金属材料的耐腐蚀性能，延长其使用寿命。

金属材料耐蚀性能研究与评价方法金属材料的耐蚀性能是其在特定环境中长期使用时所受到腐蚀损伤的抵抗能力。

研究和评价金属材料的耐蚀性能对于许多领域的应用至关重要，如航空航天、化工、海洋工程等。

本文将介绍一些常用的金属材料耐蚀性能研究与评价方法。

首先，了解金属材料的腐蚀行为是研究其耐蚀性能的基础。

金属材料的腐蚀行为包括晶间腐蚀、孔蚀、点蚀、应力腐蚀等。

通过研究不同腐蚀行为的发生机理，可以更好地评估金属材料的耐蚀性能。

其次，研究金属材料的耐蚀性能需要进行一系列的实验。

常用的实验方法包括电化学测试、恒温恒湿实验、实地曝露试验等。

其中，电化学测试是研究金属材料耐蚀性能最常用的方法之一。

通过测量金属材料在特定电位下的电流密度，可以得到其腐蚀速率，从而评估其耐蚀性能。

恒温恒湿实验是模拟金属材料在特定环境条件下的腐蚀行为，通过长时间的暴露条件，可以评估金属材料的耐久性。

实地曝露试验是将金属材料置于实际应用环境中，观察其在长时间内的腐蚀情况，评估其耐蚀性能。

另外，对于金属材料耐蚀性能的评价，常采用一些定量指标。

常见的指标包括腐蚀速率、失重方法、电化学阻抗和极化曲线等。

腐蚀速率是评估金属材料耐蚀性能的一种常见方法，通过测量金属材料在特定条件下的腐蚀损失重量，可以得到其腐蚀速率。

失重方法通过在实验条件下测量金属材料的重量变化，评估其腐蚀程度。

电化学阻抗是一种非常常用的评价方法，通过测量金属材料在特定电位下的电流和电压变化，可以计算出其电化学阻抗，从而评估其耐蚀性能。

极化曲线测量则是通过测量金属材料在电位变化过程中的电流变化，得到其极化曲线，从而评估其耐蚀性能。

此外，还有一些高级的评价方法被应用在金属材料的耐蚀性能研究中，如表面分析技术。

表面分析技术可以通过扫描电子显微镜（SEM）、测量表面粗糙度、X射线衍射（XRD）等手段，观察和分析金属材料表面的形貌、膜层结构和晶体结构等参数，从而进一步评估金属材料的耐蚀性能。

总之，金属材料耐蚀性能的研究与评价方法多种多样，根据不同的研究目的和条件选择合适的方法进行研究。

附录符号说明A---材料完全适合使用，腐蚀几乎可以忽略B---材料适合使用，腐蚀率<0.8mm/年C---材料可用，腐蚀率<1.6mm/年D---材料能否使用尚有大的疑问。

腐蚀率大，在实际条件下，未经试验不可使用E---材料不可使用。

不耐腐蚀。

1．溶液中不能含有空气，当溶液中含有空气或氧气时，材料将被大大腐蚀。

2．接触这种腐蚀剂时，材料可能发生点状腐蚀，3．限制使用温度的腐蚀，（橡胶为66-82）4．接触这种腐蚀剂时，材料发生应力腐蚀。

5．接触这种腐蚀剂时，材料发生晶间腐蚀。

6．材料会变色。

7．只限于腐蚀剂含有氧和空气的情况。

8．只限于腐蚀剂干燥的情况，既使有微量的水，对材料也是不合适的。

表中哈氏合金分为A，B，C，D，E五种，未特别注明者为哈氏合金B，否则既为脚注的那一种。

介质名称以汉语拼音声母排序酸性介质 B介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨苯甲酸—— E A B A B B1 B A B E ——A3 A苯酸全100 B B 100 204 B B丙酸66 149 B草酸全室温 E A B A E B1 C B B E C A A3 A醋酸5 室温 E A A A A C1 D A C E A A A A 25 室温 E A A A A C1 D A C E A A A3 A50室温 E A A A A C1 D A C1 E A A A3 A沸点 E A D2 A C C1 E A C1 E A A A3 A100室温 E A A A E2 E E A E E A A A3 A沸点 E A E2 A E2 E E A E E — A A3 A 粗 C B C B C B纯 E B A B B B无水室温 B A A A B C A A A — A A A3 A 蒸气 E B C B C B丹宁酸 B B B B C C B B C丁酸全室温 D B B B B B1 C1 Ac C1 E ——— A ≤5 66 B B≤25 38 B≤100 129 Bc氟硅酸10 室温 E B E D E B1 C B B4 ——— A A 高松脂酸>75 274 B B高脂肪酸>60 274 Bc铬酸 5 21 B B<50 50 B磺酸全149 B甲苯基酸177 B甲酸全沸点 E B B B E B1 B1 Ac B1 E C A A A焦棓酸100 21 B B 到60 93 B酒石酸１０100 B B ５０100 B B苦味酸熔融 B B B E E含水 C B B E E B B 到100 100 B B磷酸10 100 E B5 B5 B5 E B1 C1 B B1 B B — A A85 室温 E B5 B5 B5 E B1 C1 B B B B — A A ≤60 93 B B60-85（充气）93 B B≤85（无气）93 B B85-100（无气）135 B- 1 -酸性介质L介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨硫酸10 室温 E B E — E C1 E A B1 A B — A A 20-50 室温 E B E — B C1 E A B1 A D — A A 50-70 室温 E B E — B E E B E A E — E B 70-100室温 E B E — E E E B E B E — E E5 93 B10 79 B20-40 66 B50-65 60 B70-80 54 B B碳90 63 B B碳93-100 79 B B碳10-25 82 Bc25-50 79 B60 82 B80 99 B90 104 B全52 B发烟79 B氯醋酸全中间 E E E E E E C A C E — A A3 A氯代醋酸E C E C B C70 49 B Bc氯磺酸全室温 E D D D E — C A B B A —— A99 38 B B马来酸177 B B柠檬酸全室温 E A B A C B1 B1 A B1 A B A A A ≤50 100 B B全100 B棓酸到100 100 B B硼酸全室温 D B B B D C1 C A C B — A A3 A ≤50 149 B B100 52 B B氢氟酸30 中间 E C7 E4 D47 E B1 C1 Bc B14 B1 E B B A 不含水（无气）100 B90-无水38 B全浓度（无气）到沸点B充气或含氧化剂38 B无水66 B碳 B氰氢酸 C B B B B E B氢溴酸30 室温 E E E2 E E E C B — E — A A A ≤50 93 B乳酸全82 E B C B E B C1 B D E A — A B 鞣酸10 66 E B B B C B1 —Bc B E A — A B- 2 -酸性介质S介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨砷酸—— E B C B — D ——— D ——A3 A ≤30 93 B B全93 B石碳酸10 室温 C B B B B B1 D A C D — A A A 碳酸到100 100 B B烷化硫酸38 B硝化酸硫酸>15% B C E E E E 硫酸<15% E C E E E E 硝酸<15% E C E E E B硝酸30 沸点 E C5 B5 B5 E E E Cc E E B A E C50 沸点 E C5 B5 B5 E E E Ec E E B A E E ≤80 51.7 B B≤65 100 B B50-85 66 B发烟-86 43 B亚硫酸—室温 D B E C B C D Bc E B —— A A 全149 B全66 B B亚硒酸到30 100 B B 亚硝酸全21 B B盐酸全中间 E E E E E E D1 B E E — A A A ≤37 100 B无气、不含氧化剂沸点以下B≤14 <71 Bc乙二酸到90 21 B B 全100 B硬脂酸C B B C B 浓204 B B油酸D B B B B C21 B B204 B B316 B淤渣硫酸 C E E B B B脂肪酸—室温 E B B B B C B A B E ——— A —177 E B C B C D C2 A B E ——— A —260 E B E B E E E A E E ——— A棕榈酸 C B B B B B混酸50%硝酸+50%硫酸60 B B93 B B121 B25%硝酸+75%硫酸93 B B121 B10%硝酸+70%硫酸60 B沸腾 B- 3 -酸性介质混酸介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨混酸5%硝酸+30%硫酸60 B B110 B5%硝酸+15%硫酸93 B B104 B90%醋酸+2%硫酸21 B B发烟硝酸+10%硝酸钾沸腾 B B发烟硝酸+10%Al (NO3)2沸腾 B B10%硫酸+10%CuSO4沸腾 B B10%硫酸+2%Fe(SO4)2B酸矿水21 B B王水 B其它介质 A氨（干）室温 A A A A A E E A E A A —A3 A （湿）室温 C A A A E E E A E A A —A3 A （气） B B B E E B苯浓室温 A A A A A A A A A A A A E A苯胺—中间 E B B B E2 E — A — B — A E AD BE D B苯铵浓93 B B苯铵和氯化铁343 B苯铵腈铜至饱和100 B B苯胺染料 D B B D B苯酚全室温C6 B B B B C B B B C — B A3 A 苯磺90 191 B苯乙烯 B苯脂B碳 B蓖麻油 B B B B B B丙醛B铸丙三醇—室温B6 A B A A A A A A B —— A —丙酮全室温 A A A A A A A A A A A E A 丙烷 B B B B B B B丙烯 B柴油B碳草酸铵到30 93 B B- 4 -其它介质 C介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨草酸钾到100 21 B B 到40 100 B B次氯酸钙浓室温 E D2 D2 D2 E E E Bc E E A B A A21 B B52 Bc次氯酸钠C C E C C E21 B B52 Bc虫胶（漂白） E B B B B臭氧B碳醋 C B B B B C醋酐 C B B C B B B醋酸丙脂88.9 B B醋酸丁酯浓室温 B A B A A B B A B A A A E B醋酸铝全71 B B 全100 B B醋酸钠—— C B B2 B B B — B C ——— A A 醋酸铜 B醋酸戊酯 D B B B B B醋酸纤维素B B66 B B醋酸盐溶剂（粗） C C C B B B B醋酸乙酯浓93 B BB B B B B充二氧化碳的酒精饮料E B C B醇酸树脂 B导热姆—— A A A A —— A — A A ——— A 低压蒸汽B碳 B单乙醇胺到100 100 B B碘（干）室温 B B B B B E E B B E — B A E （湿）室温 E — E — E E E B E E — B — E碘仿21 B B电镀溶液（铬） B B淀粉 B B B C丁醇 B B B B B B丁二烯B碳丁烷 B B B B B C B丁烯 B B B B B C B镀铜溶液 B B二苯胺B铸 B二甲苯 B B二甲醚 B- 5 -其它介质 E介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨二硫化碳浓室温 C B C B － B B — B A ————二氯乙醚 B E B B二氯乙烯—中间 B B B B B B B B B B A B E B 二氯乙烷100 B B二硝基氯苯（熔化）21 B B二氧化硫气体(干) — B B B B B B B Bc B B —— E A 气体(湿) — E B E B B E E Bc E B —— E A 气体(湿) 93 B B 18-8SMo 20号合金（铸）气体(干) 302 B B 18-8S 18-8SMo （干） B B B B B B二氧化碳（干） B B B B B B （湿） C B B C C C二氧化碳气（干）全室温 A A A A A A A A A —————（湿）— D A B A — B — A ——— A A A二氧化锡 C E 二乙醇胺100 B B矾10 100 B B 全100 B酚粗182 B B 蒸汽371 B氟（干）— B B C B B C B B A B —— E E （湿）— E E E E E E — B A —————氟气干427 B B氟硅酸铵10 室温——————E2 Bc E2 —————氟化铵10 室温 D A C A — E C — C D — A A3 A氟化铝10 室温 E D E E E D B B c5 A C — E C3 A 20 71 B B氟化钠 3 B B B D B氟化氢气体260 B B氟利昂（湿） D D B B B福尔马林——C6 A B B B2 B B6 B B E A — A A 甘油 B B B B B B B甘油二甲醚60 B高纯水390 B B高锰酸钾 B B E高硼酸钠 D B B B B高炉煤气 B B B B高压蒸汽B碳 B汞—— B — B — E E B4 B B4 E ————过氧化氢30 室温 D B B B B E —Bc— E A A E —到90 66 B B过硫酸铵到３０93 B B- 6 -其它介质G介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨过铬酸铵到10 93 B B到40 93 Bc过氧化钠 C B B B C B果汁（苹果，橙子，葡萄）B B B B B果汁100 B硅酸钠 B B B E B B B海水71 B B黑硫酸液 B B B E E B黑液到75(凝固) 149 B B环氧树脂B铸 B环已胺 B B环已酮 B B 环已烷 B B 甲苯 B B B B B B甲醇 B B B B B B甲醛C B B B B 到100 52 B到100 100 B甲酸甲脂 B甲烷 B B B B B B B 简苯 B B碱化液127 B B焦炉焦油 B B B B B B焦炉气 B B B B C C芥末B B21 B B酒精全室温 A A A A A A A A A — A A — A 乙基100 B B甲醇100 B BB B聚醋酸乙烯脂2%硫酸66 B B 咖啡149 B B糠醛B B B B B B 到100 100 B胶(酸溶液)60 B空气（干） A A A A A A A 矿油149 B B沥青 B B B B B B联氨52 B联苯 B B磷酸三钠20 79 B B- 7 -其它介质L介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨磷酸二氢铵E B E E C B磷酸铵10 室温 D A B A D E E — C C ————到30 93 B B磷酸钠10 室温 B B B B E B B — B ——— A —磷酸氢二铵C B B B C B硫融127 B B B2 B B E B1 Bc B1 E A — E ——260 B B B2 B B E C1 Bc C1 E —— E ——443 B B B2 B B E E Bc E E —— E —硫醇 B B B C硫代硫酸钠—— E C D2 C2 E E E Bc E E A A A E 硫化钡 B B B E E B硫化钾 B B硫化钠到100 21 B B B50 93 B硫化氢（干）室温C4 B4 B2 B4 B B B B B B A ———（湿）室温D4 B4 C2 B4 B E E B E — A ———（干）482 B B（湿）52 B B硫化油 B 硫氢酸铵到50 79 B B硫酸铵5 室温 D B E2 D2 E E C B B A ——A3 A10 沸点 E B E2 E E E C B C A ——A3 A 到10 100 B B到50 71 B B饱和100 B不加硫酸66 B B硫酸钡—— C A C B — C C B B ———A3 A 10 100 B B加浓100 B硫酸钙 B A硫酸钾10 室温 C B B B B B B B A B —— B B 100 21 B B到20 93 B B硫酸化烟碱8-15 93 B B硫酸铝全沸点 E C2 D2 C2 E A1 D Ac B A — A A3 A 到50 100 B B硫酸钠20 室温 C B B B A B A B A B —— A A 到30 100 B B加浓100 B B- 8 -其它介质L介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨硫酸铝铬饱和100 B５21 B B硫酸镍10 66 E A D B E B1 B1 Bc B1 B —— A A 到100 100 B B硫酸氰40 100 B B 饱和21 B B硫酸氢钾到100 21 B B 到40 100 B B硫酸氢钠—— E B B B E B1 — B — B —— A A硫酸铁10 — E B C2 C E E E Ac E B — A A A10 100 B B到100 21 B B到100 66 B硫酸铜全沸点 E A B B E E D Ac C A — B A A 至饱和100 B B加10%硫酸66 B硫酸锌 C B B C B B B硫酸亚铁—— E B C B —B1 E B C B — A A A氯（干）— B C C C D B1 B Ac B A E A — A （湿）— E E E E E E E Bc E E A A — A氯气湿、饱和21 Bc氯苯加浓79 B BB C B B B氯仿（湿） C E B 加浓79 B B氯代甲烷 C B氯化铵5 沸点 E C24D24C24 E E E A D — A A A A25 沸点 E E E E E E E A D — A A A A40 沸点 E E E E E E E A E — A A A A 到50 21 B B到50 66 B B到100 100 B B氯化钡10-20 中间—B2 D24C24 E — B B B — A A A A 全21 B B40 100 B氯化钙全沸点 C C D21D4 E B A Ac A D A — A A 到80 52 B B到100 82 B氯化钾10-20 38 C B B2 B2 E B A B A E B — A A 到30 93 B B静止5 71 B B充气-20 66 B B饱和100 B- 9 -其它介质L介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨氯化汞10 室温 E E E E E E C Bc E C A — A A 氯化硫 B C E B B氯化铝全沸点 E D34 E E E E E A E E A A A3 A 全24 B10 52 B全149 B氯化镁30 室温 C B C4 B D B1 A A B E A B A A 到5 21 B B到50 79 B到40 149 B B氯化钠—— B B B2 B D2 B B B B B A A A A 无水5 71 B B充气20 79 B B饱和100 B氯化镍—— E E E E E E E A B1 — A — A A氯化铁25 室温 E E2 E2 E2 E E E Bc E D A B A A （干）316 B B10 79 B氯化铜100 21 Bc氯化锌——B8 B4 B48 B48 B8 E B B B C A — A A 到70 21 B B90 66 B到50 100 B B全100 B氯化锌胺82 Bc氯化亚铁 B E E C E C 氯化乙烯（干）21 B B炉煤气 B B C B 氯酸钙 B氯酸钾到100 21 B B氯酸钠全21 B B 到50 100 B B氯锡酸铵饱和21 B B氯乙烷 B B氯乙烯——C68 B B4 B E E ——— E A — E —铝酸钠 B B煤气B铸煤油 B B B B B B醚—室温 B B B B B B B B B B B A E B 蜜糖 B B B B C B E棉籽油 B B B B C B明矾全沸点 E C2 E E E D1 E A C2 A — A A3 A 明胶 B B B B B E墨水 B B- 10 -其它介质M介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨灭火发泡剂（碱性） B B B B B （酸性） E C B B C奶油 B尿素127 B牛奶 E B B B C B B E 酿酒麦芽汁B B B B B硼砂 A A A C B A啤酒（酒精工业）A A A A A A啤酒（饮料工业）C B B B B偏磷酸钠 B B B B B葡萄糖 B B B B C B漆和溶剂 B B B B B B汽油（酸性） B B B E E精制、含硫<25%B B B B B B BB碳 B铅（熔融） B B E 巧克力 B氢—冷 B B B B B B B B B B — A C A —热 C B B B —— B B ——— A ——氢气常压常温 B B B B B氰气21 B B氰化钾 B B B E E B氰化钠 B B E E C氰化铜 B B E B氢化锌（潮）21 B B氢硫化钠65-68 80 B B清漆 B B B B B氢氧化铵 B B B B E C B氢氧化钡50 沸点A4 A4 A4 A4 E E A A A E ——A3 A氢氧化钙10 沸点 B A B B E B A Ac A E ——A3 C 到50 100 B B氢氧化镁 B B B E B B E氢氧化铝饱和21 B B 10 93 B B氢氧化钠30 60 A — A A E B A A A E B — A C 50 66 B4 —B4 B4 E B A A A E B — A D 50 沸点B4 —B4 B4 E E A4 A A4 E ————20 93 B B50 121 B B75 135 B100 399 B- 11 -其它介质Q介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨氢氧化钾30-50 66 B4 B4 B4 B4 E C A B A B B — A B 20 93 B B50 121 B B75 135 B100 399 B氢氧化铁 B燃料油 B B B B染料水液 B B人造奶油 C B E 人造纤维 B B熔化硫干149 B B 湿149 B鞣液 B B肉汁 B B E 软酒 B润滑油 B B B B B B烧碱液149 B B三氟化氯38 B B三氟化硼100 177 B B三甲苯 B三氯化锑 E B B三氯乙烯——C8 B B2 B B2 B A A A E A — E A 蒸汽 B三氧化硫 B B B B B B B 伸（乙）醛B碳石灰硫剂 B B B E C B石蜡 B B B B B B石脑油 B B B B B B B石油含硫原油 B B B E B E 低硫原油 B B B B C B C石油醚 B B石油润滑油（精制） B B B B B B B 十二烷基苯B四氯化二氮38 B B四氯化碳（干）室温 C B C B D A B A B A A A E A （湿） C E C C B B93 B B加水93 B酸性枣红染料混合物C B B B B 松节油 C B B B B B 松香（照明） E B B B E B- 12 -其它介质S介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨水（无机酸） C B B B E C E B （锅炉给水）B B B B B E （试验室蒸出物）E B B B E E （盐） C C E B B B （新鲜） B B B B B B C碳酸铵50 沸点 A A A A B E D A D ——— A A 全100 B B碳酸铵和碳酸氢铵B碳酸钡全室温A4 B A4 A4 E C A A A E —— A —碳酸钙全沸点 B B B B B B A B A B ——A3 C碳酸钾到100 21 B B 到60 100 B B碳酸钠—— B B B B E B B B B E － A A A 全21 B B到50 100 B B全100 B碳酸氢钠B BC B B 到100 21 B B到40 100 B B碳酸氢铵到90 100 B B糖和糖溶液B B糖浆21 B B糖汁 B B甜菜汁100 B甜菜糖溶液B B B B C铁氰化钾到60 93 B B 到100 21 B B天然气 B B B B B B妥尔油—— E A C B E D B Ac B —————274 B烷化苯酚B铸戊醇50 177 B戊硫醇149 B戊硼烷21 B烯丙基氯 B显影液21 B B硝铵 B B B C C硝化甘油 B B C 硝基苯 B B E- 13 -其它介质X介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨硝酸铵全沸点B2 A5 A5 A5 A E C Bc E E A A B A硝酸钡10 室温 C — A A — E — A ——— A B3 A 全100 B B硝酸钾到100 100 B B硝酸镁到10 100 B B 到100 21 B B硝酸钠30 室温B4 B A B B C B Bc B E A A B A70 100 B B100（熔化）482 B B硝酸铅到100 21 B B 到60 100 B B硝酸铁到100 52 B B 到100 100 B硝酸铜至饱和100 B B硝酸纤维素B B硝酸银到100 71 B B 到70 100 B锌（熔融） C E B辛烷B碳芯油 B B B B B B溴（干）室温 D D E D E C1 A A A C — A E E （湿）室温 E E E E E E E Ac E A — A E E （干）52 B B气（湿）100 Bc溴化钾 C亚硫酸铵50 100 B B亚硫酸氢铵138 B B亚硫酸氢钙10 室温 E B E E B B1 E Bc E B —— A A亚硫酸钠10 室温 E B B B — B —Bc B B —— A A 10 79 B B30 93 B亚硫酸盐废液——C2 —C2 B E ——Bc— B ————亚麻子油 B B B B B B亚铁氰化钾到30 93 B B 到90 93 B亚硝酸铵（中性）83-95 100 B B亚硝酸铵（含铵）71 100 B B亚硝酸钡 B- 14 -其它介质Y介质名称浓度％温度℃碳钢、铸铁20号合金不锈钢304不锈钢316铝铜镍哈氏合金蒙乃尔铅钛钽橡胶浸渍石墨亚硝酸钠 B B 压缩空气B铸氧—<538 A A A A A A A A A — A A ———>538 — A A A —— A A ——————氧化铜 E C E 椰子油 B B B一氮化三铜B E一氯化硫加四氯化碳93 B B1，2—二氯乙烷B B乙苯B碳 B乙二醇—中间 B A B A B B B B B B —— B A 乙醇 B B B B B B乙基氯干316 B B乙基纤纬素B碳 B乙醚21 B B乙醛 C B C乙炔 B B B E B乙酸乙酯—室温 B B B B B B B B B B B A E B 乙酰氯 B异丙苯 B异丁烯酸甲脂B B油罐内物质B C E玉米油 B B B C B B原油C铸杂酚油(粗) B B B B B93 B B粘胶 B B B 皂液 B B C B 蔗糖液 B B C B B 重铬酸钾到60 100 B B蒸馏麦芽汁100 B B猪油 A A A A酪朊 B B- 15 -附录符号说明A---材料完全适合使用，腐蚀几乎可以忽略B---材料适合使用，腐蚀率<0.8mm/年C---材料可用，腐蚀率<1.6mm/年D---材料能否使用尚有大的疑问。

金属防腐蚀方法防止金属腐蚀的方法和途径很多,主要有以下几种：一、提高金属材料内在耐蚀性能采用不易与周围介质发生反应的金属及合金材料来加工产品，是有效的防腐办法。

例如，有些金属及合金在空气单不易氧化，或能生成致密的钝化薄膜,可以抵抗酸、碱、盐腐蚀,如不锈钢，就是在钢中加入定量的铬、镍、钦等元素，当铬元素含量超过12％时，就可以起到不锈的作用。

有些在高温高压时性能稳定，如耐热不起皮钢；有些在空气中不易腐蚀，如铝、锌等。

获得这种金属材料的途径卞要是采用冶炼方法来改变金属的化学成分,例如在碳钢中加入镍、铬、硅、锰、钒等元素炼成耐蚀合金钢.不锈钢就是含有较多铬、镍、钛等元素的高合金钢.耐蚀低合金钢就是在钢中加入微量的钒、钛、稀土等元素炼成的低合金耐蚀钢。

此外，对于某些金属材料，还可以通过热处理方法，改变金属的金相组织，提高耐蚀性能。

二、涂、镀非金属和金属保护层在金属表面上制成保护层,借以隔开金属与腐蚀介质的接触，从而减少腐蚀.根据构成保护层的物质，可以分为以下几类：（1)非金属保护层把有机和无机化合物涂覆在金属表面，如油漆、塑料、玻璃钢、橡胶、沥青、搪瓷、混凝土、珐琅、防锈油等.在金属表面涂覆非金属保护层,用得最广泛的是油漆和塑料涂层。

油漆是千百年来的传统方法，但油漆在造漆和涂装过程中有环境污染现象，正在变革工艺，向水溶性方向发展。

塑料涂层是近几十年来发展最快的防腐方法,尤其是把有机树脂做成粉末涂料，采用各种方法在金属表面形成优良的涂层，获得了空前的发展。

(2)金属保护层在金属表面镀上一种金属或合金,作为保护层，以减慢腐蚀速度.用作保护层的金属通常有锌、锡、铝、镍、铬、铜、镉、钛、铅、金、银、钯、铑及各种合金等.获得金属镀层的方法也有许多.①电镀用电沉积的方法在金属表面上镀上层金属或合金。

镀层金属有Ni、Cr、Cu、Sn、Zn、Cd等单金属镀层，也有Zn-Ni、Cd—Ti、Cu—Zn、Cu-Sn等合金镀层。
