深圳市奥博特科技有限公司蓄电池巡检仪使用说明书蓄电池巡检仪
使用说明书
1 深圳市奥博特科技有限公司
蓄电池巡检仪是针对蓄电池组各单体电池运行状态进行实时监控，采集各单体电池电压、电流和温度等各指标专业仪器设备。为蓄电池维护工作提供主要的数据依据，本产品性能可靠，数据精度高、操作简单等特点，是蓄电池维护工作经济和高效的监测设备。
本设备可监测蓄电池组的各电池组中各单元状态、电压、电流、温度等参数，为蓄电池组的日常维护提供重要依据，保证蓄电池组的可靠、安全运行。
2 产品技术指标
设备使用环境：
工作电源：DC12V
工作温度：-10℃～40℃
工作湿度：30%～90%
存储温度：-40℃～85℃
存储湿度：20%～95%
电磁兼容性：符合GB/T17626-1998的B 级标准
外形尺寸图
壁挂式尺寸：180mm （L ）×115mm （W ）×28mm （H ）
标准1U 、2U （根据路数不同选用机箱有差异） 安装说明：（以24路产品为例）
3 1. 电压采集线线缆接法：（建议采用0.3mm 多股铜线）
注：从第一节电池负极开始接。
2.温度、电流传感器、通信和电源接法：
4 3．温度传感器接线示意图
前面板说明
(壁挂式)
指示灯说明：共计4个这是灯，标识分别是：RUN 运行(绿色)，RXD 接收(绿色)，TXD 发送(绿色)，ALT 报警(绿色)。
电源灯，开机即亮，始终常亮。加电后不亮，说明电源有故障，首先检查电源接线，极性，电压高低是否正常。然后再检查机内的电源部分。
5 运行灯，开机2秒即开始等时闪烁。加电后不亮或不闪烁，均说明设备运行不正常，在电源连接正确的情况下，还是不闪烁，需要检查机内的相关部分。
电源开关：通常在电源端子接入后再接通此开关。在拔出电源
端子之前，先关断此开关。当设备运行不正常或出现故障时，应立即关断次开关。开关标识见图所示。
设备后面板示意图（面对后面板看）
壁挂式
1U 机箱产品背面接线图
电源插孔：只允许接入标称值为12VDC 的直流电源。
一个2pin 端子，看图标识GND 代表电源地也可以是+12V 的输入端，标识-12V 代表电源-12V 输入端也可以是+12V 的电源地。 例如：当接入+12V 电源时，GND 标识接入电源的正端，-12V 标
6 识接入电源的负端。
通信插孔：（本设备提供RS232和RS485通信接口）
RS485通信接口
接3pin 端子，看图标识TX-B 代表在使用RS485接口时为B 端，标识RX-A 代表在使用RS485接口时为A 端。
RS232通信接口
1个3pin 端子，看图标识TX-B 代表在使用RS232接口时为发送端，在使用RS485接口时为B 端，标识RX-A 代表在使用RS232接口时为接收端，标识GND 代表信号地。
电流温度插孔：
一个8pin 端，右边4位接入2个温度探头，顺序自右向左，标识T1为一个温度探头的信号接入，标识T2为另一个温度探头的信号接入端，GND 为2个温度探头共用的电源地端，标识12V 为2个温度探头共用的电源接入端。
左边4位接入电流传感器，顺序自左向右，标识I 为电流信号接入端，标识AG 为电流传感器电源地端，标识+12为电流传感器正电源接入端，标识-12为电流传感器负电源接入端。
单电压采集插孔：
24路模块：一个13pin 端子和一个12pin 端子，顺序自左向右，首先是12pin 端子开始为第一节电池，1~12线，然后是13pin 端子，13~25线，共计24节电池。注意电池
的起始节极性必须从负极开始。既是从总负极开始为第一节电池。
特别提示：
本设备采用直流12V
注意事项
打开包装后，应尽量避免机箱刮碰坚硬有棱角的物体，以免刮伤机壳。
在加电之前，检查电源线的正负极性是否与设备连接要求一致，电压等级是否与设备要求一致。然后检查通信线缆的连接，温度探头的连接，电流传感器的连接，单电压采集线的连接，参照接线图仔细检查，谨防接错。
注意：各端子应插入对应端子座内，避免单电压的端子插入温度电流的端子，切记！！！
附件
电流传感器：输入输出比可选：5V：50A或5V：100A或5V：200A 或5V：500A
温度传感器：DS18B20
接线端子头：弯型可插拔
7
深圳市奥博特科技有限公司
地址：深圳市宝安46区翻身路139号联兴大厦7楼
总机：0755-********、27831660 传真：29123660 网址：https://www.doczj.com/doc/0017007964.html,
8

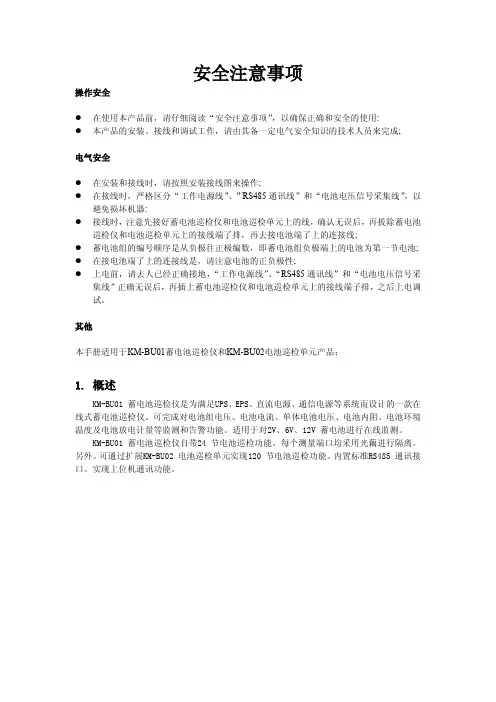

安全注意事项 操作安全 ●在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用: ●本产品的安装、接线和调试工作，请由其备一定电气安全知识的技术人员来完成; 电气安全 ●在安装和接线时，请按照安装接线图来操作; ●在接线时，严格区分“工作电源线”、"RS485通讯线”和“电池电压信号采集线”，以 避免损坏机器: ●接线时，注意先接好蓄电池巡检仪和电池巡检单元上的线，确认无误后，再拔除蓄电池 巡检仪和电池巡检单元上的接线端了排，再去接电池端了上的连接线; ●蓄电池组的编号顺序是从负极往正极编数，即蓄电池组负极端上的电池为第一节电池; ●在接电池端了上的连接线是，请注意电池的正负极性; ●上电前，请去人已经正确接地，“工作电源线”、“RS485通讯线”和“电池电压信号采 集线”正确无误后，再插上蓄电池巡检仪和电池巡检单元上的接线端子排，之后上电调试。 其他 本手册适用于KM-BU01蓄电池巡检仪和KM-BU02电池巡检单元产品； 1.概述 KM-BU01蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测。 KM-BU01蓄电池巡检仪自带24节电池巡检功能。每个测量端口均采用光藕进行隔离。另外。可通过扩展KM-BU02电池巡检单元实现120节电池巡检功能。内置标准RS485通讯接口。实现上位机通讯功能。
2.功能 ●单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池。 ●检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻。 ●放电计量，记录放电电压、电流、放电容量和放电时间。 ●完善的故障报警功能。 ●开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS 波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检。 ●系统对故障信息提供继电器常开触点输出。 ●可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过24节电池时，需通过485通讯接口扩展电池巡检单元。 3.特点 ●可通过扩展电池巡检单元。实现120节单体电池电压采集功能。 ●最多可监测4组独立的蓄电池组。 ●配置灵活、操作简单。 ●每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行。
智能巡检仪 使用说明书 江苏中科仪表有限公司智能巡检仪
目 一、智能巡检仪表性能特点 (2) 二、技术指标 (2) 三、仪表参数设置 (5) 四、仪表接线方法 (13)
概述 本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。 本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。 智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
一、智能巡检仪性能特点 1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。 2、万能信号输入，通过菜单设置即可配接常用热工信号。 3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。 4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。 5、数字化校准技术，无电位器等可调部件。 6、热电偶冷端温度及热电阻引线电阻自动补偿。 7、可分别设置每一通道的测量量程及上下限报警值。 8、具有快速巡检和定点监视功能，巡检时间可设。 9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。 二、技术指标： 1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。 2、显示范围：-1999～9999。 3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。 4、显示量程和分辨率：各通道可根据需要分别设置显示范围和小数点位数； 5、输入信号：
直流屏检修及蓄电池活化手册 直流屏）BDO（1.概述：BDO直流屏是选用艾默生网络资源有限公司研制开发的智能高频开关电力操作电源，由重庆斯拜迩科技有限公司全面生产和销售。 1.1设备规格型号名称、性能参数 1.1.1直流屏型号：标准一体柜GZDW33-60/220/10Y1； 电池型号：重庆安泰LCPA65-12，单支电池标称电压12V，电池容量65AH，共18支电池。 1.1.2性能参数 输入电压AC380V、电流AC24A； 输出电压DC220V、电流DC30A。 1.2设备结构简介（主要部件） 1.3系统工作原理及用途 1.3.1交流输入正常时：两路交流输入经过交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为DC220V，经隔离二极管隔离后输出，一方面给电池充电，另一方面给负载提供正常工作电流。监控部分对系统进行监控和控制，充电和馈电的运行参数、充电模块运行参数分别由配电监控和模块监控电路采集处理，然后把信息
上报给监控模块。． 1.3.2交流输入异常或停电时：充电模块停止工作，由电池给负载供电。监控模块检测电池电压，放电时间，当电池放电到设置的欠压点时，监控模块告警。交流输入正常后，充电电模块对电池充电。 2.直流屏的检修维护：由于直流屏在电力系统中的特殊性和重要性，在正常运行的情况下，直流屏不能停电进行检修，因此平时只能加强对仪器仪表的巡检工作。 2.1观察两段进线红灯是否亮起（正常情况应亮），故障黄灯是否熄灭（正常情况是熄灭）； 2.2观察交流电源切换开关LW1是否打在“0”位（0位是自动切换位，1位是I路交流电源，2位是II路交流电源，正常情况下应该在0位）； 2.3观察调压控制开关LW2是否打在“自动”位（正常情况下应该在自动位，0为是停止位，1位是手动短接1组硅链单元，降压单元的压降减小，2位是手动短接2组硅链单元，3位是手动短接3组硅链单元，4位是手动短接4组硅链单元，5位是手动短接5组硅链单元）； 2.4观察C级和D级的防雷开关应该处与闭合位； 2.5观察监控模块显示信息的液晶显示屏，及指示模块工作情况的电源指示灯和告警指示灯（绿色的用来指示电源，当发生告警时，红色指示灯亮，同时模块内的蜂鸣器发出告警音。当屏幕反白显示表示该设备与监控模块的通讯中断。）； 2.6充电模块面板上的LED显示的是输出电压或电流，由转换开关进行切换，面板中部的三个发光二极管分别指示：绿色是模块输入电源正常，黄色是模块保护动作（包括交流过/欠压，缺相，输出欠压等），红色是模块故障（包括输出过压）。在正常运行下，只有绿灯亮，黄/红灯应该是熄灭。在红灯旁边有一个电位器，它主要是在手动方式下调节充电模块的输出电压，由于该电位器可使充电模块的输出电压最高达到286V，因此在系统正常时请勿随意调整该电位器。在电位器旁边是充电模块的自动/手动选择开关，正常情况应打在自动位，旁边是地址选择开关，拨码向上拨是1，向下拨是0，它主要是决定充电模块与监控模块通讯时的二进址地址。 2.7观察绝缘检测仪电源指示灯，运行灯和告警灯（电源绿灯应常亮，运行绿灯应闪烁，告警红灯应熄灭）； 2.8观看电池巡检仪上显示的电池电压是否正常（一般电池电压在12V—14V之间）； 通过以上8条的观察，可以达到对直流屏的维护工作。同时也可以通过对微机通讯系统直流系统的报警信息判断直流屏是否正常工作。在大修中，可以使用吸尘器和毛刷进行屏柜的清洁卫生打扫。 3. 蓄电池的检修维护：直流屏的蓄电池在每一年的大修中，应该进行一次充/放电，达到检测电池容量和活化电池的效果。 3.1检修准备 3.1.1两套1000W碘钨灯，三套5欧放电板； 3.1.2安全隔离线，警示牌； 3.1.3 6块砖块，绝缘手套； 3.1.4充/放电纪录表和笔； 3.1.5拔电池保险的专用工具； 3.1.6人员2人，计划时间2天。 3.2危险因素 3.2.1碘钨灯和放电板都是高发热元件，注意烫伤； 3.2.2直流屏在吹扫和紧固端子时是带电作业，因此要注意触电伤人； 3.2.3过放电会损坏电池，注意坏电池的回收或电解液流出造成的环境污染。 3.3安全措施 严格办理并执行第二种工作票；3.3.1．
BP－2002s巡检器使用说明书 A：读卡方式：非接触感应式读卡 B：读卡类型：EMID格式 C：读卡次数：实测40万次 D：电池类型：CR123A 3V非充电离电电池 E：外壳防护等级：外壳防护等级符合IP54规定 F：抗摔性能：合金内胆，实测两米高度自由落体抗摔 G：防水性能：实测，放置与≤20cm深水中浸泡30分钟，工作正常。 T：防电击性能：实测100WV电棒电击后，工作正常。 H：存储容量：30719条数据 J：数据安全性能：flash存储，掉电保存 K：计算机通讯方式：通过专用通讯座，无线上传数据。 L：工作温度：-40℃～70℃ M：工作湿度：0～95℅ N：体积：120mm×35mm×26mm O：重量：120±10g 二、工作原理 BP－2002s巡检器的工作原理为：射频识别原理 其基本的原理就是在巡逻线路上安装一系列代表不同点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）读卡，通过射频识别原理识别并读取该点，将代表该点的“卡号”和“读卡时间”同时记录下来。巡逻完成后巡检器通过通讯线把数据传给计算机软件处理，就可以对巡逻情况（地点、时间等）进行记录和考核。 三、操作方法 BP－2002s巡检器采用高科技技术，实现了无按键，无接口，自动感应读卡，使用方法及其简单。只需手持BP－2002s巡检器，靠近点卡，在有效读卡距离内，巡检器将自动完成读卡操作。 巡检器的读卡方式是：感应式读卡。将巡检器正前方（读卡部位）靠近射频卡，在有效读卡范围内巡检器会自动感应读卡，巡检器会发出“嘀”的一声，且指示灯闪烁4次，表示读卡成功。 数据通讯：BP－2002s巡检器通过专用通讯座和电脑通讯，将巡检器正确放置在通讯座上，用专用通讯线将通讯座与计算机连接，运行管理软件，执行巡检器通讯功能，巡检器 进入通讯状态后，系统自动进行巡检器检测、自动校时、数据上传等操作。（如图）
DQU_DC28(G) 电池采集器技术说明书 w w w . n j k e j i n . c n 南京科进自动化有限公司
一、概述 用于监测蓄电池组的每节电池的端电压。以及机房温度、湿度、等机房环境量。提供了28个遥测量（模拟量）。 二、外形 图1.外形图 1. 液晶显示屏 2. 工作显示灯（VCC ：电源灯；RXD ：通信接收灯；TXD ：通信发送灯； RUN ：运行灯） 3. 工作电源输入端 4. 按键：“▲”上行键；“▼”下行键 ；“■”执行键 5. 遥测输入端子 6. 通信连接端子 1 2 3 4 5 6
三、技术指标 3.1监测量 a)模拟量：28个模拟量（24个电池量，4个直流量）； 3.2指标： a) 直流电压量： 测量范围-5V +5V （2.5V直流条件下） 精度 0.5% b)通信接口： 电气接口（国际标准） RS485或RS232 通信方式串行半双工 速率300、600、1200、2400、4800、9600、19200bps 数据格式N.8.1 连接方式全分布式，总线接口 规约DQU规约 c)供电电源： 电源电压-48 V （直流） d)环境条件： 温度条件0－45℃ 湿度条件10－90％ 四、工作原理 DQU—DC28（O）由大规模集成芯片组成，包括：状态量光隔接口，模拟电接口，中央处理器，串行通信接口，电源等几大部分组成，其组成框图见图2。
图2.DQU-DC28(G)数据采集器原理框图 工作时中央处理器(CPU)不断循环采集各信号接口输入的信号，运算、存储。当上级计算机发来命令，将采集存储的数据以串行方式全部送出，实时数据送到中心站显示。 DQU—DC28(G)串行接口可以有两种工作方式。可被设定为RS-485接口。如果实际需要RS-232接口时，可以通过更换跳线进行设置，使通信接口变为RS-232口。 4.1模拟量接口 1) DQU－DC：隔离平衡直流模拟量（工作电源必须是隔离电源） 模拟量直接采样处理，差模电源必须在0～15V之内。 图3（a）YC0-23电池采样 图3（b）YC24-27直流采样

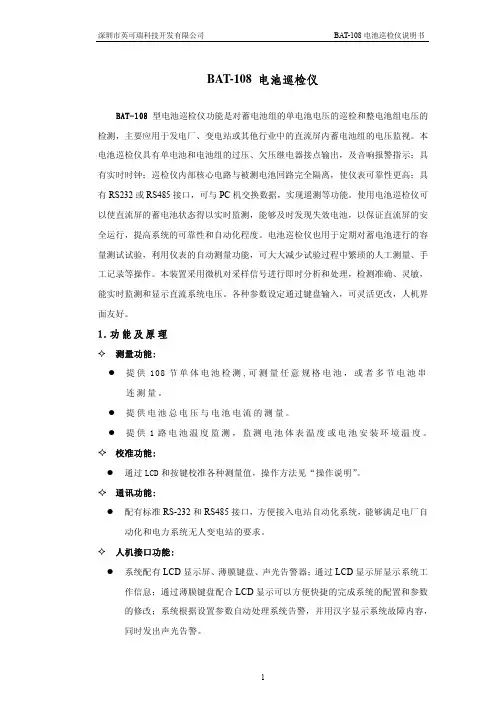

BAT-108 电池巡检仪 BAT-108型电池巡检仪功能是对蓄电池组的单电池电压的巡检和整电池组电压的检测，主要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。本电池巡检仪具有单电池和电池组的过压、欠压继电器接点输出，及音响报警指示；具有实时时钟；巡检仪内部核心电路与被测电池回路完全隔离，使仪表可靠性更高；具有RS232或RS485接口，可与PC机交换数据，实现遥测等功能。使用电池巡检仪可以使直流屏的蓄电池状态得以实时监测，能够及时发现失效电池，以保证直流屏的安全运行，提高系统的可靠性和自动化程度。电池巡检仪也用于定期对蓄电池进行的容量测试试验，利用仪表的自动测量功能，可大大减少试验过程中繁琐的人工测量、手工记录等操作。本装置采用微机对采样信号进行即时分析和处理，检测准确、灵敏，能实时监测和显示直流系统电压。各种参数设定通过键盘输入，可灵活更改，人机界面友好。 1.功能及原理 测量功能: 提供108节单体电池检测,可测量任意规格电池，或者多节电池串连测量。 提供电池总电压与电池电流的测量。 提供1路电池温度监测，监测电池体表温度或电池安装环境温度。 校准功能: 通过LCD和按键校准各种测量值，操作方法见“操作说明”。 通讯功能: 配有标准RS-232和RS485接口，方便接入电站自动化系统，能够满足电厂自动化和电力系统无人变电站的要求。 人机接口功能: 系统配有LCD显示屏、薄膜键盘、声光告警器；通过LCD显示屏显示系统工作信息；通过薄膜键盘配合LCD显示可以方便快捷的完成系统的配置和参数的修改；系统根据设置参数自动处理系统告警，并用汉字显示系统故障内容，同时发出声光告警。
