在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准：GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z－ □ /□ Z智能型额定电压（V）额定电流（A）真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140（660V）矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V（660V）的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》；Q/HX-02-2008《KBZ-200（400、500、630）/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃～40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G．与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为： 矿用隔爆型； 防爆标志：ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸，电动分闸,四．外形尺寸馈电开关的外形尺寸：见下图KBZ – 200、400/1140（660V）矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（横开门）KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（竖开门）结构概述：：五．结构概述A.馈电开关的隔爆外形呈长方形，用4只M12的螺栓与脚架相连，隔爆外壳有上下两个空腔，分别为接线腔和主腔。
目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。
1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。
1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。
隔爆外壳分为上、下两个空腔即接线腔与主腔。
接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。
主腔由主腔壳体与前门组装而成。
开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。
开关前门打开时，前门支承在壳体左侧的铰链上。
2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。
安装安装、、使用产品前使用产品前，，请阅读使用说明书请阅读使用说明书生产许可证号生产许可证号：：XK06XK06--014014--0021800218KBZ KBZ--20200/11400/11400/1140（（660660）） KBZ KBZ--400/114000/1140（（660660）） 矿用隔爆型矿用隔爆型真空真空真空馈电开关馈电开关馈电开关使用说明书山西长治市防爆电器有限公司二OO 九年四月安装前详细阅读使用说明书一、概述1..产品特点：(1)本馈电开关采用平移式快开门结构，开关门简单灵便快捷；当手柄打到“闭”位置时，用专用工具退出联锁杆，顺时针转动手柄，门盖即可打开。
内部采用分体式设计，分为“本体”、“立板”、“门板”(门板无高压)，便于更换及维修。
(2)本馈电综合保护器(以后简称保护器)采用了先进的微处理器和大容量新型芯片进行双芯片工作，配以高精度及先进的数据处理技术，保护精度高，反应速度快。
开关保护器采用模块结构设计、优化的软硬件的抗干扰处理，良好的人机界面，使安装、使用、维护更简单，使用寿命大为增加；(3)采用了4×8汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便，运行时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻(总开关或分开关)、温度、瓦斯浓度、电气（风电）闭锁、运行状态(合/分闸)及故障信息，显示信息极为丰富。
具有故障“记忆”功能，最多可记忆50次(4)能完成漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、过载、短路、断相、温度保护、瓦斯保护、电气（风电）闭锁等多项保护功能，各项保护功能参数均可以通过菜单调整；(5)可选择数据通信接口与控制系统连接。
配备RS-485通信接口；(6)本馈电开关采用了总、分一体化设计；(7)通过外壳门上的按钮可以方便的进行参数调整、保护实验、信息查询等功能；2.主要用途：本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体环境中，在交流50Hz，额定电压1140V、660V、额定电流400A及以下的中性点不接地的三相电网中，作为配电总、分开关使用，也可作大容量电动机的不频繁起动之用。
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

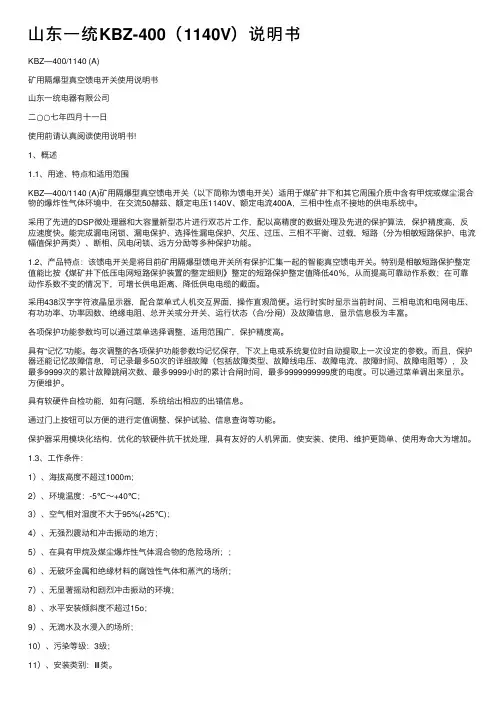

⼭东⼀统KBZ-400（1140V）说明书KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关使⽤说明书⼭东⼀统电器有限公司⼆○○七年四⽉⼗⼀⽇使⽤前请认真阅读使⽤说明书!1、概述1.1、⽤途、特点和适⽤范围KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关（以下简称为馈电开关）适⽤于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性⽓体环境中，在交流50赫兹、额定电压1140V、额定电流400A，三相中性点不接地的供电系统中。
采⽤了先进的DSP微处理器和⼤容量新型芯⽚进⾏双芯⽚⼯作，配以⾼精度的数据处理及先进的保护算法，保护精度⾼，反应速度快。
能完成漏电闭锁、漏电保护、选择性漏电保护、⽋压、过压、三相不平衡、过载，短路（分为相敏短路保护、电流幅值保护两类）、断相、风电闭锁、远⽅分励等多种保护功能。
1.2、产品特点：该馈电开关是将⽬前矿⽤隔爆型馈电开关所有保护汇集⼀起的智能真空馈电开关。
特别是相敏短路保护整定值能⽐按《煤矿井下低压电⽹短路保护装置的整定细则》整定的短路保护整定值降低40％，从⽽提⾼可靠动作系数；在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截⾯。
采⽤438汉字字符液晶显⽰器，配合菜单式⼈机交互界⾯，操作直观简便。
运⾏时实时显⽰当前时间、三相电流和电⽹电压、有功功率、功率因数、绝缘电阻、总开关或分开关、运⾏状态（合/分闸）及故障信息，显⽰信息极为丰富。
各项保护功能参数均可以通过菜单选择调整，适⽤范围⼴，保护精度⾼。
具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时⾃动提取上⼀次设定的参数。
⽽且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999⼩时的累计合闸时间，最多9999999999度的电度。
可以通过菜单调出来显⽰。
⽅便维护。

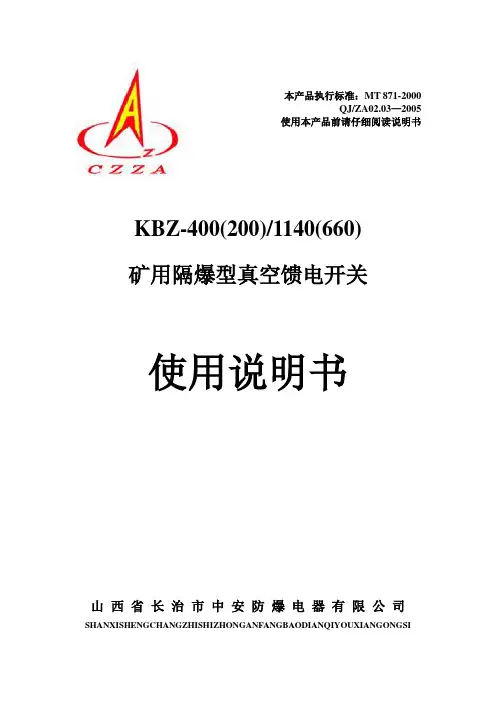

KBZ-400(200)/1140(660)矿用隔爆型真空馈电开关使用说明书山西省长治市中安防爆电器有限公司SHANXISHENGCHANGZHISHIZHONGANFANGBAODIANQIYOUXIANGONGSI目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、智能保护装置原理、特点及整定 (5)五、开关操作指南 (6)六、开关安装结构与接线 (12)七、日常维护和常见故障排除 (13)八、外形图及重量 (14)九、订货须知 (14)附：电气原理图开关接线图一用途及使用条件1、KBZ-400（200）/1140（660）矿用隔爆型智能化真空馈电开关(智能化微机监控)是我公司研制开发的新型智能型高科技产品。
它适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为总开关、分支开关、也可作为大容量电动机不频繁起动控制之用。
当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。
做总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能。
过流保护具有反时限特性，(系统)近端出口短路采用大电流无压释放保护电路。
同时，开关具有远程通讯功能，能与监控中心实现远程数据交换，并接受远程网络的控制与操作，便于组成煤矿井下变电所远程监测监控系统，进而实现井下变电所的无人值守。
本馈电开关保护系统采用先进的ALDB—X3T（全中文显示）微电脑智能低压馈电保护装置（以下简称保护装置），该保护装置是采用先进的单片机技术，为KBZ系列矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）而专门设计的保护装置。
在选择性漏电方面无需对地并接任何电容,而且馈电开关分支连接可达十台以上总分开关之间没有任何干扰和误动作。

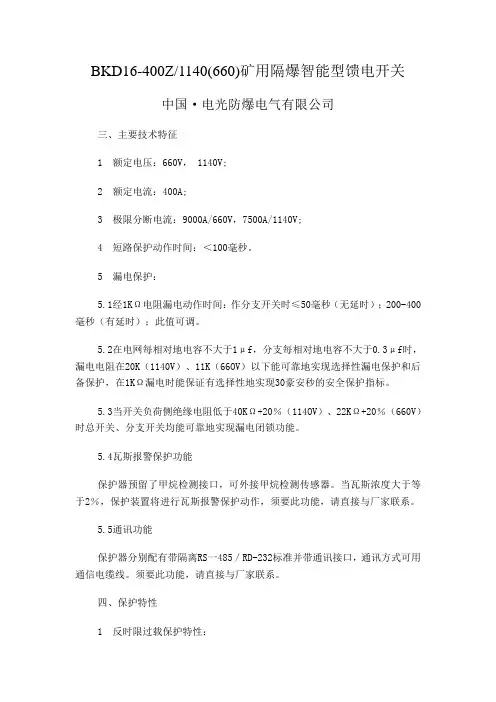

BKD16-400Z/1140(660)矿用隔爆智能型馈电开关中国·电光防爆电气有限公司三、主要技术特征1 额定电压：660V， 1140V;2 额定电流：400A;3 极限分断电流：9000A/660V，7500A/1140V;4 短路保护动作时间：＜100毫秒。
5 漏电保护：5.1经1KΩ电阻漏电动作时间：作分支开关时≤50毫秒（无延时）；200-400毫秒（有延时）；此值可调。
5.2在电网每相对地电容不大于1μf，分支每相对地电容不大于0.3μf时，漏电电阻在20K（1140V）、11K（66OV）以下能可靠地实现选择性漏电保护和后备保护，在1KΩ漏电时能保证有选择性地实现30豪安秒的安全保护指标。
5.3当开关负荷侧绝缘电阻低于40KΩ+20％（114OV）、22KΩ+20％（660V）时总开关、分支开关均能可靠地实现漏电闭锁功能。
5.4瓦斯报警保护功能保护器预留了甲烷检测接口，可外接甲烷检测传感器。
当瓦斯浓度大于等于2％，保护装置将进行瓦斯报警保护动作，须要此功能，请直接与厂家联系。
5.5通讯功能保护器分别配有带隔离RS一485／RD-232标准并带通讯接口，通讯方式可用通信电缆线。
须要此功能，请直接与厂家联系。
四、保护特性1 反时限过载保护特性：2 短路保护特性大于等于整定的“速断定值”所达到的实际电流后，分断时间小于100ms。
4 漏电保护与漏电闭锁保护：当电网每相对地电容不大于1μf，配电分支电容不大于0.3μf时，漏电闭锁、漏电保护动作值见下表：使用说明BKD16-400(200)Z/1140(660)电气原理图。
