安全注意事项操作安全●在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用:●本产品的安装、接线和调试工作，请由其备一定电气安全知识的技术人员来完成;电气安全●在安装和接线时，请按照安装接线图来操作;●在接线时，严格区分“工作电源线”、"RS485通讯线”和“电池电压信号采集线”，以避免损坏机器:●接线时，注意先接好蓄电池巡检仪和电池巡检单元上的线，确认无误后，再拔除蓄电池巡检仪和电池巡检单元上的接线端了排，再去接电池端了上的连接线;●蓄电池组的编号顺序是从负极往正极编数，即蓄电池组负极端上的电池为第一节电池;●在接电池端了上的连接线是，请注意电池的正负极性;●上电前，请去人已经正确接地，“工作电源线”、“RS485通讯线”和“电池电压信号采集线”正确无误后，再插上蓄电池巡检仪和电池巡检单元上的接线端子排，之后上电调试。
其他本手册适用于KM-BU01蓄电池巡检仪和KM-BU02电池巡检单元产品；1.概述KM-BU01蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。
可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。
适用于对2V、6V、12V蓄电池进行在线监测。
KM-BU01蓄电池巡检仪自带24节电池巡检功能。
每个测量端口均采用光藕进行隔离。
另外。
可通过扩展KM-BU02电池巡检单元实现120节电池巡检功能。
内置标准RS485通讯接口。
实现上位机通讯功能。
2.功能●单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池。
●检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻。
●放电计量，记录放电电压、电流、放电容量和放电时间。
●完善的故障报警功能。
●开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检。
电池巡检仪在直流屏、UPS、EPS中的应用电池巡检仪是为满足直流屏、UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。
可完成对电池组电压、电池电流、单体电池电压、电池环境温度及电池放电计量等监测和告警功能。
适用于对2V、6V、12V蓄电池进行在线监测，产品自动分档测试。
蓄电池巡检仪自带24节电池巡检功能 每个测量端口均采用光藕进行隔离。
另外 可通过扩展BAT2.3电池巡检单元实现120节电池巡检功能。
内置标准RS485通讯接口实现上位机通讯功能。
一、功能1、单体电池监测具有过压、欠压和差压报警功能 准确查找故障电池；2、检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻 ；3、放电计量，记录放电电压、电流、放电容量和放电时间；4、完善的故障报警功能；5、开放式通讯协议设计RS485串行通讯接口；6、支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能可方便的与电力自动化系统对接实现电池系统自动巡检；7、可按现场实际情况设定巡检电池节数并接线 如18节时只需完成BAT00至BAT18接线, 当超过24节电池时需通过485通讯接口扩展电池巡检单元；二、特点1、模块化设计、可扩展方便，可配置1~16个电池采集模块，实现1~384节单体电池电压采集；2、最多可监测2组独立的蓄电池组，配置灵活操作简单；3、每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；4、通过液晶显示屏实现人机界面可视化操作；5、完善的告警处理及记录功能可快速查询当前故障内容；6、完善的远程通信功能通过RS485接口实现“遥测” “遥信”等功能；三、通讯电源电池管理在线检测的必要性：任何行业的发展都在追求经济效益和社会效益，但所有这些都是在安全的前提下实现的。
在通信电源中的蓄电池组实际运行中，由于蓄电池组故障带来的惨重后果比比皆是：2003年元月沈阳军区某中心站因通信电源中蓄电池组性能严重下降，造成通信交换机停机45分钟。
BAT-108 电池巡检仪BAT-108型电池巡检仪功能是对蓄电池组的单电池电压的巡检和整电池组电压的检测，主要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。
本电池巡检仪具有单电池和电池组的过压、欠压继电器接点输出，及音响报警指示；具有实时时钟；巡检仪内部核心电路与被测电池回路完全隔离，使仪表可靠性更高；具有RS232或RS485接口，可与PC机交换数据，实现遥测等功能。
使用电池巡检仪可以使直流屏的蓄电池状态得以实时监测，能够及时发现失效电池，以保证直流屏的安全运行，提高系统的可靠性和自动化程度。
电池巡检仪也用于定期对蓄电池进行的容量测试试验，利用仪表的自动测量功能，可大大减少试验过程中繁琐的人工测量、手工记录等操作。
本装置采用微机对采样信号进行即时分析和处理，检测准确、灵敏，能实时监测和显示直流系统电压。
各种参数设定通过键盘输入，可灵活更改，人机界面友好。
1.功能及原理测量功能:提供108节单体电池检测,可测量任意规格电池，或者多节电池串连测量。
提供电池总电压与电池电流的测量。
提供1路电池温度监测，监测电池体表温度或电池安装环境温度。
校准功能:通过LCD和按键校准各种测量值，操作方法见“操作说明”。
通讯功能:配有标准RS-232和RS485接口，方便接入电站自动化系统，能够满足电厂自动化和电力系统无人变电站的要求。
人机接口功能:系统配有LCD显示屏、薄膜键盘、声光告警器；通过LCD显示屏显示系统工作信息；通过薄膜键盘配合LCD显示可以方便快捷的完成系统的配置和参数的修改；系统根据设置参数自动处理系统告警，并用汉字显示系统故障内容，同时发出声光告警。
故障输出:系统对故障信息提供1组继电器常开触点输出，供用户需要时使用。
背光功能:当系统3分钟无操作且无故障，关掉显示，以保护液晶屏，增加使用寿命。
当有操作或有故障时重新触发显示。
时钟功能:具有实时时钟，提供准确时间，能记录故障发生时间。
电池巡检仪的工作原理
电池巡检仪可以通过以下方式工作：
1. 采集电池数据：电池巡检仪通过电压、电流和温度传感器等装置，实时采集电池组的相关数据。
其中电压传感器用于测量电池组的电压值，电流传感器测量电池组的电流值，温度传感器用于监测电池组的温度变化。
2. 数据存储和处理：采集的电池数据被传输到电池巡检仪中，进行存储和处理。
通常，电池巡检仪内部拥有一块储存芯片，用于保存历史数据和设置参数。
同时，电池巡检仪上的处理器可以对采集的数据进行分析和计算，如计算电池的容量、剩余寿命等信息。
3. 数据显示和报警：电池巡检仪通常配备有显示屏，用于显示电池组的实时状态和数据。
通过显示屏，用户可以直观了解电池的电压、电流、温度等参数，并监测电池组的工作情况。
此外，电池巡检仪还可以根据设定的阈值，自动进行报警提醒，当电池组出现异常或达到预警状态时，发出声音或光信号进行提醒。
4. 数据传输和通信：电池巡检仪通常具备数据传输和通信功能，可以通过USB接口或无线方式与计算机或其他设备进行数据
传输和通信。
通过与其他设备连接，电池巡检仪可以实现数据的导出、远程监控和远程管理等功能。
综上所述，电池巡检仪通过实时采集、存储、处理和显示电池
数据，提供了对电池组工作状态的监测和分析，以及异常报警和数据传输等功能。
蓄电池巡检仪使用说明书一、产品生产对象介绍 (2)二、检测原理 (2)三概述 (3)四引言 (7)五产品特点 (8)六产品技术参数 (9)七系统组成模块及主要功能 (10)八配置情况 (15)一、产品生产对象介绍随着我国邮电、金融系统在机房管理上的日趋完善，无人值守集中监控系统得到了广泛应用，实现了对各种环境设备、动力设施的绿色控制，各种设备得到合理、有效地应用，其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。
无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。
高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。
漏水事故的检测报警就是其中重要的一项内容。
莱安智能化，是新兴的高科技企业，在智能材料、节能技术、嵌入式领域的成就，为世人瞩目，泄漏检测系统是其高科技材料技术的又一伟大结晶。
它能对水、酸、碱等各种液体进行泄漏检测和报警，广泛应用于通讯、半导体、金融系统及图书馆、博物馆、档案馆、机场以及邮电、石油、化工、药业等行业。
二、检测原理KTR-3032T型蓄电池在线巡检仪使用说明书（V E R1.3）三概述KTR-3032T型蓄电池在线巡检仪使用说明书（V E R1.3）1、概述KTR-3032T型蓄电池在线巡检仪可以对蓄电池单体电压、蓄电池组总电压、蓄电池组充放电电流和单体蓄电池环境温度进行巡回监测，实时反馈单体电池性能，并在出现欠压、过流充放电和温度超标时报警提示，及时发现性能恶化的故障电池。
2、产品特点●蓄电池与测量回路电气隔离，确保测量主机安全与数据的稳定可靠。
●实时巡检32路电池电压，测量量程可达0-48V，满足单体端电压48V以内的所有蓄电池组成的电池组● 2路充放电电流（量程根据蓄电池组的容量选定），支持多种模拟输出信号的霍尔变送器●可精确测量每一节单体电池的表面温度● RS485通讯接口，MODBUS标准协议，RS232接口方便外接各种串口设备●主机直接巡检最多32路电池，无需复杂扩展与额外设置●各数据超过设定值声光告警提示，告警值可随意设定●插拔端子接线，方便用户接线和后期的产品维护3、功能框图4、产品技术参数项目技术参数供电电源220V(AC)/12V（DC）32路单体电压0-48V （0-50V精度0.2%）2路充放电电流0-300A(量程可选)32路单体温度-55℃-125℃巡检周期<2S工作温度范围-20℃—70℃相对湿度10％-90％RHRS485通讯速率软件设置1200—19200bps通讯距离1200米5、前面板说明：设备正常运行时，工作指示灯绿色长亮，通讯指示灯闪烁提示正在指令下发或巡检数据上传，当有蓄电池数据超过设定的安全数据范围时，报警指示灯点亮。
电池巡检仪原理电池巡检仪原理是通过对电池内部电压、电流、温度等关键参数进行监测和分析，判断电池的状态和性能。
其主要原理包括电压监测原理、电流监测原理、温度监测原理以及数据分析原理。
下面将详细介绍这些原理。
一、电压监测原理：电池的电压是电池性能的一个重要指标，通过对电池内部电压的监测，可以判断电池的充放电状态、剩余容量等。
电压监测原理主要是通过电阻分压法将电池的电压转化为一个与之相对应的电压信号，然后通过模数转换器将电压信号转换为数字信号进行处理。
具体步骤：1. 在电池的正负极之间串联一个测量电阻。
2. 当电池发生充电或放电时，电池的电压通过测量电阻会产生一个与电池电压成正比的压降。
3. 使用模数转换器将测量电阻上的电压信号转换为数字信号。
4. 数字信号经过放大和滤波，可以得到与电池的电压相关的电信号。
二、电流监测原理：电池的电流是电池放电或充电过程中的重要参数，通过对电池内部电流的监测，可以判断电池的放电或充电状态、剩余容量等。
电流监测原理主要是通过霍尔效应实现对电池电流的感应和测量。
具体步骤：1. 在电池的正负极之间借助霍尔传感器产生的磁场，使电流感载体进行受力。
2. 霍尔传感器将受力变化转换为电压信号。
3. 使用模数转换器将电压信号转换为数字信号进行处理。
4. 数字信号经过放大和滤波，可以得到与电池的电流相关的电信号。
三、温度监测原理：电池的温度是影响电池性能和寿命的一个重要因素，通过对电池温度的监测，可以判断充放电状态、电池健康状况等。
温度监测原理主要是通过温度传感器将电池内部的温度转换为与之相对应的电信号。
具体步骤：1. 将温度传感器与电池相接触，使得温度的变化能够以电压变化的形式被感知。
2. 温度传感器产生与温度相关的电压信号。
3. 使用模数转换器将电压信号转换为数字信号进行处理。
4. 数字信号经过放大和滤波，可以得到与电池的温度相关的电信号。
四、数据分析原理：电池巡检仪通过收集和处理电池的电压、电流、温度等参数，利用算法进行数据分析，以判断电池的状态和性能。
蓄电池巡检仪安装施工方案一、目标与目的1、安装蓄电池巡检仪的目标1.1、提高蓄电池性能监测和管理水平目标：实现实时监测蓄电池状态，包括电压、电流、温度等参数，以提高性能评估的准确性。
计划：部署高精度传感器，确保对蓄电池的监测是全面而准确的。
1.2、提升系统可靠性和稳定性目标：通过远程巡检，减少对蓄电池系统的依赖性，提高整个系统的可靠性。
计划：实施实时报警系统，能够及时识别潜在的问题，并采取预防性措施，以降低系统故障风险。
2、方案的目的2.1、实现蓄电池的远程监控和巡检目的：允许操作人员无需直接接触蓄电池组，通过远程方式监控其状态，提高安全性和操作效率。
计划：配置巡检仪与监测中心的通信，确保实时传输蓄电池数据。
2.2、减少人工干预和提高效率目的：减轻人工巡检的工作量，降低人为错误的发生概率，提高监测和维护效率。
计划：利用自动化功能，如报警通知和远程操作，减少操作人员的介入，使其更集中于关键任务。
二、安装前准备1、项目计划1.1、制定详细的项目时间表任务分解：将安装过程划分为具体的任务，包括硬件准备、安装步骤、软件配置等，以确保项目有序推进。
时间估算：为每个任务分配合理的时间，并确保时间表符合整体项目进度。
1.2、分配任务和责任团队组建：确定安装团队的组成，包括工程师、技术人员和项目经理，明确每个成员的职责。
沟通计划：建立有效的沟通渠道，确保团队成员之间能够及时分享信息和解决问题。
2、安装前的调查和评估2.1、对现有设备和蓄电池系统进行评估设备检查：检查蓄电池系统的各个组件，确保它们处于正常工作状态。
系统结构：了解蓄电池组的布局和连接方式，以便更好地规划巡检仪的安装位置。
2.2、确定巡检仪的最佳安装位置物理环境：考虑安装位置的环境条件，包括温度、湿度、通风等因素，以确保巡检仪能够正常工作。
信号覆盖：确保安装位置能够提供良好的信号覆盖，以保障巡检仪与监测系统的可靠通信。
三、蓄电池巡检仪硬件规格1、主机规格型号和制造商：确定巡检仪主机的型号和制造商。
蓄电池巡检仪
1、工作原理
奥特迅BATM30系列蓄电池巡检系统采用模块化结构，模块数量根据需要可任意组合。
每一只巡检模块可采集18只电池，独立工作，由微电脑控制，采用串行总线方式，通过RS232（电流环型）通讯接口与上位机集中监控器或放电仪相连接，实时检测蓄电池组的单节电池电压、环境温度，并将检测到的数据初步处理后上传至上位机，由上位机对所接收的数据进行分析处理并显示。
2、功能特点
a采用模块化设计，各模块独立工作，单模块可采集18节电池的电压、环境温度。
b可根据电池节数按需配置巡检模块的数量，同一组巡检模块以地址区分。
c各模块具有独立的隔离电源，输入电源范围宽（DC90V～DC270V）。
d能够检测2V、6V和12V等多种等级的蓄电池，检测范围广
3、技术参数
环境温度：-10℃～+40℃
相对湿度：≤90%
环境磁场：<400A/m
大气压：80-107kPa
工作电源范围：DC80V～DC286V
可测量蓄电池电压等级：2V、6V、12V 电压检测精度：±0.5%
温度检测范围：-50℃～100℃
温度检测精度：±0.5℃
数据采集时间间隔：30 S
通迅接口：RS232（电流环型）
通迅波特率：1200bps
功率消耗：<1W
重量：350g。
1.概述JDDJ系列电池巡检仪，是我公司最新推出的用于蓄电池电压测量的直流电源柜配套产品。
可以同爱默生网络能源有限公司（原深圳华为公司）以及同其他厂家制造的监控器联机通讯。
该产品经过用户的多年使用及跟踪调查，产品经过了几次从新的设计，目前产品的设计序号为第三代产品，系统的软硬件进行了重新设计，提高了产品运行的稳定性、可靠性，经过我们一年多的统计，新设计的电池巡检仪的返修率小于1%。
目前我公司该产品主要有三个型号：JDDJ-1A,JDDJ-2C,JDDJ-3A，具体区别见型号说明。
新的产品主要改进是产品运行的稳定性，抗干扰性。
为用户提供一个放心使用的产品是我们的最终的目标。
2.功能与特点2.1．在线跟踪监测电池组电压、充放电电流、电池表面温度；2.2．采用160×80大屏幕液晶显示器，显示直观，数据量大；2.3．平板嵌入式安装结构，不影响电池布置；2.4. 带隔离的RS-485通讯接口，可实现数据的远传；2.5 带有报警输出的继电器触点；2.6 开放式协议，可与不同的监控装置联机通讯。
3. 型号说明3.1 JDDJ-1A 最大可测量19路单只电池电压，电池组总电压，充放电电流，电池温度，一组继电器报警触点，带有大屏幕液晶显示，该产品针对110V/220V系统12V电池的测量，具有RS485通讯接口。
3.2 JDDJ-2C 基本功能同JDDJ-1A，不带液晶显示，不测量电池组总电压，充放电电流，没有报警触点。
JDDJ-2C巡检仪内有一个四位的红色拨码开关，具体定义如下：3.2.1与艾默生公司监控通讯设置如下：拨盘4是地址位，位于OFF地址为112，位于ON地址为113。
拨盘123为电池个数选择： 1 2 3ON ON ON 对应 18只电池OFF ON ON 对应19只电池ON OFF ON 对应17只电池0FF 0FF 0N 对应16只电池ON ON OFF 对应9只电池3.2.2与精电公司监控通讯设置如下：拨盘3是地址位，位于ON地址为1#，位于OFF地址为2#。
═══════════════════════电池巡检仪使用说明书________________________________________________________________________________目 录概述一、 (1)巡检仪结构二、 (1)内部结构1. (1)前面板结构2. (2)端子连接3. (3)巡检仪的工作状态三、 (4)工作状态1. (4)运行状态2. (4)设置状态3. (5)参数设置方法四、 (5)设置过压、欠压报警值1. (5)设置电池数量2. (6)设置显示翻屏时间3. (6)主要技术参数五、 (7)参数1. (7)2.技术参数 (7)一、概 述电池巡检仪42节的主要功能是对蓄电池组的单电池电压和整个电池组总电压进行实时在线巡回监测，并在出现过压或欠压状态时自动报警。
本电池巡检仪主要应用于电力、电信或其他行业中的直流电源屏、通信电源、UPS电源、EPS电源等的蓄电池组的电压实时监测，从而能够及时发现失效电池，保证电源的安全运行，提高系统的可靠性和自动化程度。
本电池巡检仪具有以下主要功能和特点：◎ 对电池组内各单电池电压和整个电池组电压进行实时监测和显示；◎ 具有单电池电压和整个电池组电压的过压、欠压报警功能，报警状态以音响、灯光指示；◎ 具有均充信号继电器接点，电池组电压低于某预设值时，自动通知充电机转为均充工作方式；◎ 具有电池组负载通断继电器接点，电池组电压低于某预设值时，自动切断负载，以避免电池组过度放电而损坏；◎ 采用双色LED数码管显示器，鲜艳清晰，便于观察和操作；◎ 巡检电池数可以自由设定，以适应不同电池个数的电池组；◎ 过压、欠压报警值可通过面板上自带键盘精确设置；◎ 电池采集通道的切换采用光隔离集成高压开关，无噪声、无干扰、长寿命；◎ 巡检仪内部核心电路与被测电池回路完全隔离，大大增强了抗干扰能力，更加提高了仪表的可靠性。
二 巡检仪结构1.内部结构巡检仪内部结构示意图见图2-1。
RTDC系列电池巡检仪一、产品概况RTDC系列电池巡检仪，是我公司推出的用于蓄电池电压测量的直流电源柜配套产品。
可以同爱默生网络能源〔原深圳华为公司〕以及同其他厂家制造的监控器联机通讯。
二、产品技术要求一〕、产品主要特点：● 在线跟踪监测电池组电压、充放电电流、电池外表温度；● 采用大屏幕液晶显示器，显示直观，数据量大；● 平板嵌入式安装结构，不影响电池布置；● 带隔离的RS-485通讯接口，可实现数据的远传；● 带有报警输出的继电器触点；● 开放式协议，可与不同的监控装置联机通讯。
二〕、产品配置：● 显示器：1.彩色液晶触摸屏: 10.2英寸、7.0英寸、5.7英寸、2.单色液晶触摸屏：5.7英寸、5.1英寸● 功能模块：1.数据采集模块：ADC-10〔 ADC-20 〕；〔或西门子PLC〕2.绝缘选线模块：RTDC-64B; RTDC-32B3.电池巡检模块：RTDC-56B; RTDC-24B;● 高频模块：1.各个厂家的数字口模块2.各个厂家的模拟口模块3.监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。
RTBT-8610蓄电池内阻测试仪〔蓄电池状态测试仪〕蓄电池内阻仪智能蓄电池内阻仪智能蓄电池内阻测试仪蓄电池状态测试仪一．产品应用范围1. 新电池配组验收测试；2. 旧电池重新配组前进行内阻匹配性测试；3. 日常测试：跟踪蓄电池内阻变化，并随时掌握劣化电池。
4. 核对性放电前后配合放电使用，查找放电前后内阻变化值，以判断落后电池。
5. 测试连接电阻、判断出锣固螺丝是否打紧，预防放电中连接电阻过大导致的放电事故。
二、技术要求一〕、产品主要功能：功能一：测试功能通过交流注入法精确测量蓄电池的端电压和内阻值，来判断蓄电池容量和技术状态的优劣。
可以对蓄电池进行成组测量，也可以进行单节测量。
功能二：管理功能强大的计算机管理分析系统，能够对电池分组分时间和厂家等查询条件进行管理。
简介：1.本蓄电池巡检装置，是一种由高速单片机控制电路板、隔离光耦、液晶显示器、机箱、接线端子排等组成的检测仪。
其特点是工艺简单，电路性能稳定，成本低，操作简单。
2.单片机通过对电池电压和温度的循环测量，经过高速的运算，计算出电池的电压和状态，并通过液晶显示器显示出来。
一、整机原理图1-1 整机方框图电池巡检电路的工作原理：将电池组的每一节电池的正负极都连接到采样板上，通过微处理器（单片机）发出的循环检测信号对每一节电池的电压进行采样，同时对电池的温度进行采样。
单片机通过对采样的电池电压和温度进行计算，送出LED状态显示和LCD数据和状态显示。
单片机通过对操作按钮（翻屏键）的扫描，将用于所要查询的电池信息发送至显示器。
二、产品外观图图2-1 产品外观图LED指示情况：电池过压指示灯——电池电压高于保护电压值时指示；电池低压指示灯——电池电压低于保护电压值时指示；电池正常指示灯——所有的电池都在正常状态时指示。
按键：翻屏查询按钮——查询各节电池电压和状态以及故障信息。
三、安装3.1 电池巡检仪的固定安装图3-1 产品外形尺寸外形尺寸：190×152×57箱体尺寸：160×152安装孔距：175×853.1.1 外置式外部安装方式将电池巡检仪的下部安装孔固定在机箱的表面，如图3-2所示。
图3-2 外置式安装示意图3.1.2 内置式安装方式将电池巡检仪的上部安装条固定在机箱的内部，并在机箱表面开监视口，如图3-3所示。
图3-3 内置式安装示意图3.2 电源线的连接图3-4 电源线的连接图3.3 单组电池采样线的连接下面以4节电池的接线为例：图3-5 电池连接线示意图四、显示与状态LCD显示第1屏为公司名称：LCD显示第2屏为故障电池节数：LCD显示第3屏为故障电池序号：LCD显示第4、5屏为温度显示：LCD显示第5屏以后为电池电压和状态显示，每屏显示两节电池信息：当3—4分钟无翻屏动作时，LCD的背光自动关闭，以减小电源的功耗；当手动翻屏或出现故障时再次点亮背光。
电池检测仪使用方法嘿，你问电池检测仪咋用啊？这玩意儿其实不难摆弄。
你先把电池检测仪拿在手里，就像拿着个小宝贝似的。
咱先看看这检测仪长啥样。
一般来说，它有个显示屏，还有几个按钮或者旋钮啥的。
显示屏呢，就像个小窗户，能告诉你电池的各种情况。
那些按钮啥的，就像是小开关，控制着检测仪的各种功能。
接下来，把你要检测的电池拿过来。
不管是五号电池、七号电池，还是手机电池、电动车电池，都可以用这个检测仪来瞅瞅。
把电池放到检测仪的指定位置，就跟给电池找了个小窝似的。
放的时候可得小心点，别毛手毛脚的，不然电池掉地上了可不好。
然后呢，打开检测仪的开关。
这时候，检测仪就开始工作啦。
它会像个小侦探一样，仔细地检查电池的各种情况。
显示屏上会出现一些数字和符号，这些可都是电池的“秘密语言”哦。
你得学会看懂这些“秘密语言”，才能知道电池的好坏。
比如说，如果显示屏上显示的数字比较大，那就说明电池的电量还比较足。
如果数字比较小，那可能电池就快没电了。
还有啊，如果出现一些奇怪的符号，那可能就表示电池有问题啦。
这时候你就得小心了，别让有问题的电池继续用下去，不然可能会出危险哦。
再比如说，你检测手机电池的时候，可以把手机关机，然后把电池取出来，放到检测仪上。
这样就能知道手机电池到底还能用多久啦。
要是发现电池不行了，赶紧换个新的，不然万一在关键时刻手机没电了，那可就麻烦啦。
有一次我家里的遥控器突然不好使了，我就怀疑是电池没电了。
于是我拿出电池检测仪，把遥控器里的电池放上去一检测，嘿，果然电量不足了。
我赶紧换了个新电池，遥控器又能正常使用了。
你看，这电池检测仪多管用啊。
总之呢，电池检测仪使用起来并不复杂，只要你按照上面说的步骤来，就能轻松地知道电池的情况。
以后再也不用担心电池没电了还不知道，或者用了有问题的电池啦。
电池巡检仪使用方法
1、实验时放置于干燥平面，防止短路。
2、CN7为交流供电端。
输入为ac220V供电。
3、CN1-CN5为电池组输入端。
32只电池串联。
CN1的1脚（即
CN1最左边的脚）为电池组负极，同时也为第一只电池的负极，CN1的2脚为第一只电池正极，CN1的3脚为第二只电池正极，以此类推。
32只电池按CN1，CN2，CN3，CN4，CN5的顺序依次接入。
接入时要注意查看电池正负极，切勿接反，另外务必避免电池间短路！
4、电池组和交流输入均接好后，拨动SW3，液晶显示面板亮，
系统自动检测各只电池电压，检测完毕后按液晶屏下端的微动开关，自动查看各只电池电压。
当电池电压低或电池连线开路时，显示页面会停住，此时可查看电池电压，按动微动开关则继续显示。
蓄电池巡检仪
功能：
1、在线实时监测电池组运行状态、组端电压、充放电电流、单体电池电压、电池组负极温度、各单体电池负极温度（选配）
2、快速容量预估和剩余容量（SOC）监测
3、内阻检测：手动或定期自动测量
4、核对性放电
5、异常告警
6、数据存储
7、数据分析和报表生成
8、远程监控和组网（选配）
9、短信告警功能(选配）
10、电压均衡（选配）
11、在线脉冲活化（选配）
12、模块化设计，适用于任何电等级的蓄电池组
13、可便携使用或在线安装使用
指标：
1、单体电压监测范围：1—20.0V 电压监测精度：±0.1%
2、内阻测量精度：±(2.5%+25μΩ)
3、在线容量（SOC）：误差不大于10%，.
4、电流监测范围：0—±500A（10A,300A,500A,可选）电流监测精度：±1%
5、温度监测范围：-10℃--+50℃温度测量精度：±0.5℃
6、单体补偿充放电电流：<2A
7、输入绝缘电阻：≥10MΩ，600V
8、通讯参数：波特率（2400/4800/9600/19200bps）可设
9、尺寸：主机：200mm×133mm×41mm采集维护模块：182mm×110mm×28mm
10、工作环境：温度：-20℃--60℃，湿度10%--80%，无冷凝。
电池巡检仪
BAT系列电池巡检仪是一种针对电源系统蓄电池进行实时、完善的在线检测与管理的装置。
安规和EMC符合CE认证指令。
目前已广泛应用于电力、通讯、交通、汽车等相关行业的动力储能电池的管理中。
主要功能与特性：
* 24节电池电压全隔离检测，保证测量稳定；
* 配合本公司高精度电流传感器与温度传感器，可测量电池组充放电电流与两路电池环境温度；
* 2V、6V、12V电池自动分档测量，全范围量程精度保证优于0.2级；
* 模块化设计、扩展方便，可配置1~16个电池采集模块，实现1~384节电池的电压采集；
* 可监测两组独立的电池，参数独立设置；
* 电池电压采集速度快，单体采集速度达ms级，与放电模块配合可扩展内阻测试功能；
* RS485通讯接口，标准MODBUS通讯规约；
* 安规和EMC符合CE认证
性能指标：

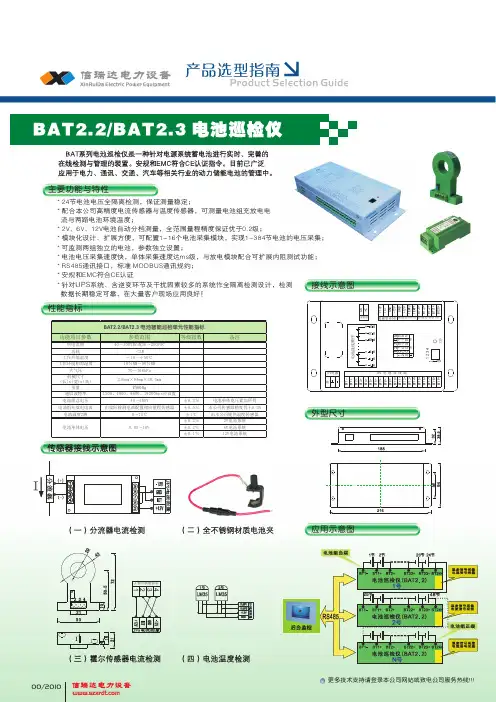

BAT2.2/BAT2.3电池巡检仪性能指标
功能项目参数参数范围等级指数备注
供电范围43~300VDC或36~250V AC
功耗<10W
工作环境温度-5~+50℃
工作环境相对温度10%RH~90%RH
大气压70~106KPa
机械尺寸216mm×94mm×38.5mm
重量约620g
通信波特率1200、4800、9600、19200bps可设置
电池组总电压40~500V ±0.2% 电池单体电压累加所得电池组充放电电流根据实际参数配置变送器±1.0% 本公司提供直流电流变送器电池温度2路0~75℃±1℃本公司提供温度变送器电池单体电压0.05~16V ±0.2% 2V电池系统
±0.2% 6V电池系统
±0.1% 12V电池系统产品图片
相关产品接线方式
接线示意图。
