智能巡检管理系统使用说明书V3.0 2014一、系统组成 (3)二、自动感应巡更机 (3)1、产品介绍 (3)2、使用方法 (4)开机 (4)读卡 (4)删除数据 (5)更换电池 (5)如何下载巡更数据及校正设备时间 (5)故障对照表 (6)3、配套配件 (6)巡更地点钮 (6)巡逻地点钮的安装 (6)巡更人员钮 (7)USB 数据线 (7)巡检机电池充电器 (8)三、巡更管理软件说明 (9)1、功能特点 (9)2、配置要求 (9)3、软件及驱动安装过程 (10).NETFramework2.0 安装 (11)设备驱动安装 (11)测试巡更机通讯是否正常? (13)清除巡更机及校验设备 (14)4、软件操作流程: (15)添加线路: (15)添加巡检机: (15)添加地点钮: (16)添加保安身份人名钮 (17)线路设置 (19)计划设置 (20)按周计划 (20)统计报表 (22)系统 (24)四、注意事项与系统维护 (29)五、常见故障处理 (29)六、包装、运输及贮存 (29)七、客户服务和技术支持承诺 (29)八、安全警告 (30)九、产品保修卡、保修款 (30)一、系统组成巡检管理系统主要由以下几部分组成:巡检仪、地点钮、人员扣、充电器、锂电池、数据线、巡检软件、布套、管理电脑、打印机。
二、自动感应巡更机读卡方式:全自动感应读卡技术,无需按钮,自动感应金属结构:金属外壳、坚固耐用、防水、防震、防高低温读卡技术: 瑞士EM感应读卡技术大容量: 数据存储记录5万条安全性:掉电后数据可保存30年下载快:下载全部数据只需要180秒提示方式:震动+LED闪烁+声音读卡时间:<1秒待机时间:待机时间为1-2个月左右外壳材质:外壳采用合金外壳防水等级:完全防水设计,达到IP60电池更换方式:可更换锂电池通讯方式:USB通讯读卡种类:EM卡1、产品介绍自动感应巡更机采用感应式读卡技术(RFID),具有防水,防震等特点,巡检人员将巡检仪在地点钮读卡,巡检机会记录卡号、读卡时间、巡检完成后,巡检机通过USB数据线传送到电脑管理软件,管理人员可对被检对象进行准确分析。
GS-6000系列巡检器操作说明书(GS-6000B/C/D/E/F)二O一O年七月目录第一章产品组件 (2)1.1 巡检器 (2)1.2 地址信息钮 (2)1.3人名信息钮 (3)1.4 数据下载器 (3)1.5 软件光盘和加密狗 (3)第二章巡检器操作说明 (4)2.1 如何读卡 (4)2.2 关机 (4)2.3 液晶显示内容说明 (4)2.4 技术参数 (5)2.5 数据通讯 (5)2.6 巡检器提示信息 (7)第三章地址钮安装方法 (8)3.1 圆片式地址钮 (8)3.2 管式地址钮 (8)3.3 安装地点的选取原则 (8)3.4 安装注意事项 (8)第四章管理软件安装操作 (9)4.1 软件安装 (9)4.2 数据通讯 (9)4.3 基本信息设置 (9)第五章系统操作中可能遇到的问题 (10)5.1 软件安装完成后找不到巡检器,无法上传数据 (10)5.2 USB驱动已正确安装,还是无法上传数据 (12)5.3 原来可以上传数据,软件系统突然读不了数据了 (13)5.4 巡检器无法读卡 (13)5.5 更换巡检器电池 (14)5.6巡检器系统使用注意事项 (15)第一章 产品组件智能巡检管理系统由巡检器、数据通讯器(数据线或数据通讯座)、地址钮、人名钮和软件光盘组成。
1.1 巡检器应用RFID 射频技术及微型计算机技术设计制造的数据采集记录存贮设备,用于记录巡检人员巡查过的地点、设备和检查时间。
1.1.1 巡检器型号分类1.1.2 巡检器结构说明(见图1)1.2 地址信息钮一种特制的射频电子标签,内部封装有程序芯片控制的感应接收器和一组唯一的十六进制代码。
用于标识巡逻地点、巡查设备、物品名称和人员名称(见图2)。
安装在巡逻签到的地点或巡检设备上。
GS-6000B/D GS-6000C/E GS-6000F图1 巡检器结构说明1.3人名信息钮巡检人员身份牌(见图3),巡逻时先用巡检器读取的身份牌信息,然后去巡逻打卡,巡检器保存的巡逻签到数据按巡检人员姓名保存,并且可以从软件中查询。
巡更系统简易使用操作说明一、运行说明1.登录管理系统感应式智能巡逻管理系统安装完后,点击计算机显示屏左下角的“开始”菜单,选择“程序”菜单,即可找到“智能巡逻管理系统”的运行程序,也可以双击软件安装时自动在桌面生成的软件图标。
打开进入软件主界面,进入界面后会出现一个登录窗口,我们可以根据自己的实际情况来选择不同的身份登录软件。
此登录界面可分别以三种不同身份进入,“一般用户”初始密码为“空”,“管理员”初始密码为“1111”,“超级用户”初始密码“1234”。
(在登录的时候选择“确认后修改密码”项即可立即修改密码),不同身份登录拥有不同的权限和功能。
一般用户:一般用户只有使用和查询权限,没有更改系统设置权限。
管理员:有使用和查询权限,有对系统设置权限,有“输出基础信息”及“输出原始刷卡记录”和“输入原始刷卡记录”权限,但没有“输入基础信息”权限。
超级用户:有最大权限,拥有一般用户和管理员所具备的所有权限,有取消管理员及一般用户的权限。
(更改管理员登录口令)2.修改登录口令此功能主要是用于修改各级用户登录口令。
另一方面是“超级用户”取消“管理员”及“一般用户”权限的一种操作方法。
打开软件,在出现的“系统登录”界面中,选中“确认后修改密码”项目。
之后选择不同身份用户登录。
不同身份登录会出现不同界面。
登录后会出现提示修改登录密码的窗口,可以在“新密码”项目中修改新密码。
“超级用户”还可以“清用户口令”及“清管理口令”。
(备注:“清用户口令”及“清管理口令”并不是将口令清空为零,而是将口令清空到软件安装后的默认密码)登录软件后,打开软件主界面,这时我们可以操作软件进行相应设置等操作了。
注意:软件正式使用前,如果有特殊的需要,应该进行系统设置和功能设置。
设置软件时需要用“管理员”或“超级用户”身份登录软件。
具体设置方法参见下面的“系统设置”和“功能设置”二、设置说明2.1、巡更人员设置1、点击主界面中的“巡逻员”按钮,系统会自动选择连接的硬件设备的对话框。
巡更系统产品说明书 Document number【SA80SAB-SAA9SYT-智能巡检管理系统使用手册目录一、系统组成二、产品功能特点:三、设备操作说明:四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成:管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点:1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合,使巡检器在普通巡检的功能和应用范围得到扩展,可对各种特殊要求采集及指定专员巡检,方便专人准确数据采集。
对数据采集责令到人。
广泛应用于电力抄表,水务抄表,石油化工,铁路,动物管理,流动考勤,工业设置参数记录等功能特点指纹技术:采用指纹识别技术,完全杜绝代打卡;结构方式:采用工程塑胶外壳、防水、防震、耐高低温,跌落不损坏;读卡方式:支持TI-Tagit、ISO15693、ISO14443A/B/C等标准;支持语言:可支持中文简体、繁体、英文等多种语言;彩屏显示:寸高清真彩显示屏(240*320);操作界面:VISTA操作界面,简洁美观;智能导航:具有路线导航、漏检及重复读卡提示功能;项目管理:可定义每个巡检点各项参数,方便数据采集;智能提示:人性化项目参数输入提示。
(最大值、最小值、默认值);数据精度:高精度数据记录(万分位);单位定义:支持250个计量单位;电量显示:电池电量多级显示;数据浏览:直接浏览指纹、数据、项目等信息;预警功能:具有存储、电量预警功能;权限管理:多级指纹权限管理键盘输入:全功能键盘输入;大容量:存储记录数达10000条;安全性:掉电后数据可保存30年;通讯方式:USB 数据下载,无需通讯座;技术参数:2、夜光巡逻点用于标识巡检地址具有防水、防磁、防震功能。
可安装任何地方,不受环境影响;感应卡为一种无源存储仪,内置巡检点、;无须供电,安装方便;3、人员卡非接触式TI-ID卡可在雨、雪、冰、尘、等恶劣条件下可靠使用,巡更点卡为特制高灵敏度卡,在保证刷卡距离的同时,减少巡更机电源消耗无源卡,使用时间超过20年4、通讯线用于传输巡检仪与电脑通讯专用线,该连接仪体积小,可靠性高,免去用户外接电源的麻烦,也不用昂贵的通讯座,使用户系统造价降低。
使用说明目录一、系统组成二、产品功能特点:三、设备安装四、操作步骤:五、软件使用说明六、注意事项与系统维护七、常见故障处理八、包装、运输及贮存九、客户服务和技术支持承诺一、硬件系统组成巡查管理系统主要由以下几部分组成:巡更棒、智能巡更软件、数据线、巡更点、人员钮二、产品功能特点:●巡更棒巡检人员用来采集地点钮、人员钮、可以设定按时间巡逻。
●地点钮安装在需要巡检的地点或设备上,代表巡检的地点位置名称。
具有防水、防晒功能。
可安装室内和室外,无须供电,安装方便;中间有一个孔,可以用螺丝固定在墙上。
●人员钮巡检员人手一个,代表巡检员身份,便于区别不同巡检员的巡检数据。
每个巡检员各配带1个人员钮,出去巡更前,先用巡更棒读自己的人员钮,再出去巡更,之后的巡更记录有自己的名字。
●数据线巡更棒连接计算机的通讯下载数据USB数据线。
三、设备安装1、如何安装地点钮●圆形地点钮的安装:圆形地点钮中间有一个孔,可用螺丝再用螺丝固定在物体表面。
●管状地点钮的安装:管状地点钮要用10厘的冲击钻在墙上打一个孔,再把钮放进去,表面盖一个标识牌。
地点钮不宜埋得太深,应尽量靠近物体表面,保证巡检机能感应到地点钮。
2、如何使用巡更棒●L-3000EF-1【无屏无显示】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯●L-3000EF-2【有屏无按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号、时间。
●L-3000EF-3【有屏有按键】将巡更棒塑料读钮头在0~5CM的距离内对准钮,按中间按键1下开机显示时间,接着按中间按键显示【】读钮巡检机读到钮时发出“嘀”的一声并闪红灯,显示储存记录数量、地点钮号。
注意:为最大限度的省电,一分钟内一个钮只会读一次,但如果一分钟内读A钮后又读B钮,则又可以再读A钮。
●产品参数:四、管理软件安装L-A1.0软件使用说明为了能够使您尽享本系统操作的方便快捷,请您详细阅读本说明:一、系统安装:(一)软件安装:打开您的电脑,将本系统光盘放入光驱,打开我的电脑,打开光盘。

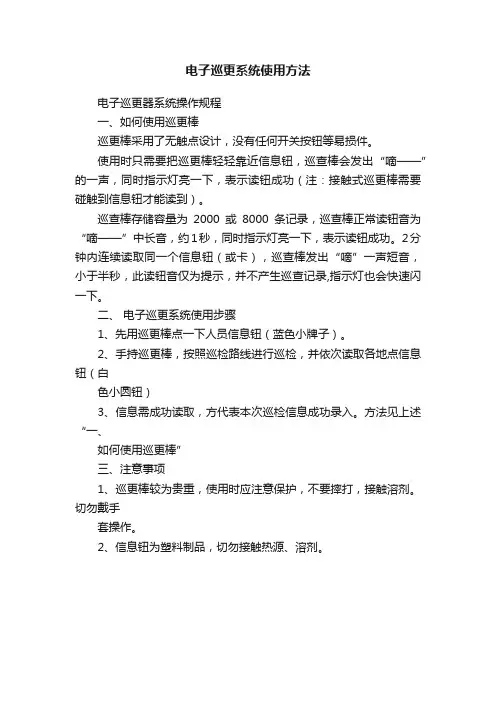

电子巡更系统使用方法
电子巡更器系统操作规程
一、如何使用巡更棒
巡更棒采用了无触点设计,没有任何开关按钮等易损件。
使用时只需要把巡更棒轻轻靠近信息钮,巡查棒会发出“嘀——”的一声,同时指示灯亮一下,表示读钮成功(注:接触式巡更棒需要碰触到信息钮才能读到)。
巡查棒存储容量为2000或8000条记录,巡查棒正常读钮音为“嘀——”中长音,约1秒,同时指示灯亮一下,表示读钮成功。
2分钟内连续读取同一个信息钮(或卡),巡查棒发出“嘀”一声短音,小于半秒,此读钮音仅为提示,并不产生巡查记录,指示灯也会快速闪一下。
二、电子巡更系统使用步骤
1、先用巡更棒点一下人员信息钮(蓝色小牌子)。
2、手持巡更棒,按照巡检路线进行巡检,并依次读取各地点信息钮(白
色小圆钮)
3、信息需成功读取,方代表本次巡检信息成功录入。
方法见上述“一、
如何使用巡更棒”
三、注意事项
1、巡更棒较为贵重,使用时应注意保护,不要摔打,接触溶剂。
切勿戴手
套操作。
2、信息钮为塑料制品,切勿接触热源、溶剂。
巡更机使用手册(巡更巡检管理系统)目录一、巡更巡检管理系统组成二、产品功能及技术参数三、设备安装四、软件使用及说明五、常见故障处理六、客户服务及技术服务承诺一.巡更巡检管理系统组成巡检系统由以下几部分组成1、管理电脑(*)2、巡更3、巡逻点(普通/夜光/钉子/玻璃)(*)4、人员卡(适合多人使用一台设备)(*)5、智能巡检管理软件6、锂电池充电器7、锂电池8、皮套9、USB通讯数据线注* 为选配件二,主要功能及技术参数1.感应巡更机提示方式:震动和信号指示灯通讯方式:高速USB通讯使用电池:2900MA 3.7V可充电锂电池,一次充电可读点二十万次(限H-5B)存储容量:30000条巡逻记录使用寿命:约20年感应距离:3-5 CM外管材质:航天级铝材6061-T6軍工级阳极氧化,(限H-5B/T1)灯炮参数:大功率3W LED (限/T1/T5)照射距离:200米(限/T1/T5)灯光功能:三档(强光,弱光,SOS求救)(限/T1/T5)安全电路:读点功耗低至0.001W,防反接电路,可防电池反接,更安全外观尺寸:H-5B 16.8*34cm/H-8 13.2*6*3.2cm/T1 17.5*3.2cm/T5 18.5*4.3cm防水等级:IPX-8 水中型长时间浸没在一定压力的水中照样能使用2、巡更点集成电路芯片密封在外壳内,防水防腐蚀,坚固耐用,可在各种恶劣环境中使用。
每个感应器编号不重码,无需供电。
普通型为白天和照明效果佳的巡逻地点使用,夜光型适合晚上黑暗无光巡逻地点。
识读卡次数:〉35万次寿命:一体式〉20年;卡片式〉10年环境温度:-40℃∽+85℃尺寸:直径8.5CM,,厚度:1CM重量:50g还有其他异形卡,如钉子点,玻璃点及夜光标签可选。
3、电脑通讯电缆采用高速USB数据通讯线,使用简单方便,下载数据速度快4、电池及充电器锂电池购买产品时所带的电池为不饱和状态,因此需要充满后再使用。

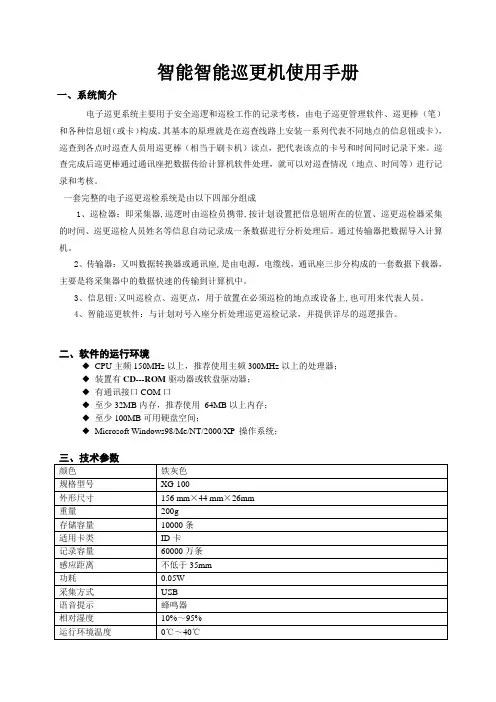

智能智能巡更机使用手册一、系统简介电子巡更系统主要用于安全巡逻和巡检工作的记录考核,由电子巡更管理软件、巡更棒(笔)和各种信息钮(或卡)构成。
其基本的原理就是在巡查线路上安装一系列代表不同地点的信息钮或卡),巡查到各点时巡查人员用巡更棒(相当于刷卡机)读点,把代表该点的卡号和时间同时记录下来。
巡查完成后巡更棒通过通讯座把数据传给计算机软件处理,就可以对巡查情况(地点、时间等)进行记录和考核。
一套完整的电子巡更巡检系统是由以下四部分组成1、巡检器:即采集器,巡逻时由巡检员携带,按计划设置把信息钮所在的位置、巡更巡检器采集的时间、巡更巡检人员姓名等信息自动记录成一条数据进行分析处理后。
通过传输器把数据导入计算机。
2、传输器:又叫数据转换器或通讯座,是由电源,电缆线,通讯座三步分构成的一套数据下载器,主要是将采集器中的数据快速的传输到计算机中。
3、信息钮:又叫巡检点、巡更点,用于放置在必须巡检的地点或设备上,也可用来代表人员。
4、智能巡更软件:与计划对号入座分析处理巡更巡检记录,并提供详尽的巡逻报告。
二、软件的运行环境◆CPU主频150MHz以上,推荐使用主频300MHz以上的处理器;◆装置有CD---ROM驱动器或软盘驱动器;◆有通讯接口COM口◆至少32MB内存,推荐使用64MB以上内存;◆至少100MB可用硬盘空间;◆Microsoft Windows98/Me/NT/2000/XP 操作系统;四、软件的安装进入Windows/98/Me/NT/2000/XP/win7/win8操作系统,将安装光盘放入CD---ROM驱动器,启动安装程序,根据安装过程中的中文提示即可完成软件的安装。
建议依照软件默认目录安装。
五、初始运行本软件时请按照以下步骤进行操作☆设备初始化,检查COM通讯口,确认与通讯设备连接的串口完好且数据传输正常。
☆运行本管理软件,输入正确的密码登陆。
☆进行系统的初始设置:包括地点设置,人员设置。
此说明乃是按照智能巡检系统正常操作流程编写,如还有不明白或是带疑问的地方请与卖方联系,感谢您使用此机器和软件!!巡检系统使用大致步骤:巡更机装好电池→连接好电脑→校时→设置巡检点→设置人员→设置线路→设置计划→下载数据→计划分析→计划考核巡检系统使用各步骤详情:装软件打开智能巡检系统的软件,然后按照提示装好软件,然后点击【确定】进入巡检系统(初始密码为空,不用输入)校时图解:1.巡检机先装好电池,然后用数据线与电脑连接好,在【系统设置】中点开【参数设置】。
2.在【参数设置】里面点击【校时】,提示校时成功即可完成对巡检机的校时。
(PS:当巡检机断电过久时就要对巡检机进行校时才能正常读点)设置巡检点图解:1.先依次标记并排好要设置的巡检点,然后依次按顺序的读好排列好的巡检点;把巡检机与电脑连接好,打开智能巡检系统,在【资源设置】中点开【巡检点设置】。
2.点击【采集数据】采集巡检机里面的巡检的数据。
3.显示巡检机里面采集到的巡检点数据并注册到【巡检点设置】中。
4.在巡检点名称中编辑巡检点所对应的地点名称,双击“名称”可直接修改您所需要对应的地点名称。
设置人员图解:1.先依次标记并排好要设置的人员钮,然后依次按顺序的读好排列好的人员钮;把巡检机与电脑连接好,打开智能巡检系统,在【资源设置】中点开【人员设置】。
2.点击【采集数据】采集巡检机里面的巡检的数据。
3.显示巡检机里面采集到的人员钮数据并注册到【人员设置】中。
4.在人员名称中编辑人员钮所对应的人员名称。
设置线路图解:1.在【资源设置】中点开【线路设置】。
2.点击【增加】以增加线路。
3.输入线路名称。
4.点击【保存】以保存线路。
5.选择要设置的线路然后勾选线路中要巡逻的巡检点。
6.勾选好巡检点后点击【左移】把勾选的巡检点添加到线路下。
设置计划图解:1.在【资源设置】中点开【计划设置】。
2.勾选要巡检的是星期几。
3.选择线路。
4.选择每天开始巡检时间和结束时间。
感应式智能巡逻管理系统使用说明书一、系统简介电子巡逻巡检系统主要用于安全巡逻和巡检工作的记录考核,由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。
其基本的原理就是在巡逻线路上安装一系列代表不同点的射频卡(又称感应卡),巡逻到各点时巡逻人员用手持式巡检器(相当于刷卡机)刷卡,把代表该点的卡号和时间同时记录下来。
巡逻完成后巡检器通过通讯线把数据传给计算机软件处理,就可以对巡逻情况(地点、时间等)进行记录和考核。
二、系统安装使用(注:若使用USB通讯器,请先安装USB通讯器驱动程序,再连接USB通讯器) (一)如何安装软件在光盘的“感应式智能巡逻管理系统”文件夹中,运行“”文件点“Next”即可完成安装。
操作系统要求:win98、win2000。
计算机硬件要求:主频400以上、内存64M以上、硬盘5G以上,带光驱,至少一个9针小串口。
(二)如何使用巡检器在巡检器中上方上有一小按键,按此键即可开机,按住键就可以刷卡。
在巡检器的正前方(1到5厘米)刷卡。
可以分页显示10位16进制卡号,开始标志位“H”,如“H 0F00157EA3”,还可以显示时间。
详见随机附的巡检器操作使用说明书。
(三)如何安装检查点卡检查点卡为标准的ID卡,每一张卡都有全球唯一的16进制卡号,每张卡的卡号就可以代表一个检查点,一般埋入墙内防破坏,深度小于5毫米左右,管型卡安装比较方便。
一般距地面高度在1.4米左右。
三、如何开始感应式智能巡逻管理系统安装完后,按计算机显示屏左下角的“开始”菜单,再按“程序”菜单,即可找到“感应式智能巡逻管理系统”的运行程序,运行后进入主界面,随后显示登录界面,如下图示:此登录界面可分别以三种不同身份进入,“一般用户”初始密码为空,“管理员”初始密码为“1111”,“超级用户”初始密码另行通知。
(在登录的时候按下“确认后修改密码”即可立即修改密码),不同身份登录拥有不同的权限和功能。
首次使用先进行系统设置。
巡检管理系统软件使用说明一、软件的运行环境◆CPU主频150MHz以上,推荐使用主频300MHz以上的处理器;◆装置有CD---ROM驱动器或3.5寸软盘驱动器,键盘、鼠标;◆有通讯接口(COM1或COM2);◆分辨率800*600,16位真色彩显示器;◆至少32MB内存,推荐使用64MB以上内存;◆至少100MB可用硬盘空间;◆Microsoft Windows98/Me/NT/2000/XP 操作系统;二、软件的安装进入Windows/98/Me/NT/2000/XP操作系统,将安装光盘放入CD---ROM驱动器,驱动光盘,会看到N-2.1.01与N-3.1.01两个安装版,接触式巡检设备安装运行N-2.1.01版;感应式巡检设备安装运行N-3.1.01版,启动安装程序,根据安装过程中的中文提示即可完成软件的安装。
建议依照软件默认目录安装。
初始运行本软件时请按照以下步骤进行操作☆设备初始化,检查COM通讯口,确认与通讯设备连接的串口完好且数据传输正常。
☆运行本管理软件,输入正确的密码登陆。
☆进行系统的初始设置:包括地点设置,人员设置。
☆进行巡检计划的设置(根据需要可不设置巡检计划)。
当上述操作完成后,本系统就可以正式开始使用了。
三、软件的详细使用说明(一)、系统登录1、当您运行软件后,首先是身份确认界面。
A.请您输入初始密码(本软件默认密码123),点击确认即可进入系统。
B.点击“放弃”也可进入系统,但只许查询,不能进行系统设置。
C.修改密码如果您想变更密码,请按如下步骤操作:(1) 登录输入初始密码。
(2) 在“确认后修改密码”处打√(3) 点击“确认”后,按照中文提示即可修改密码。
2、如更改此巡检系统用户名请进行如下操作:A、从计算机“开始”菜单“程序”列表巡检系统系统配置B、用户名“zdl”用户密码“very”注册密码“good”C、根据您的需要进行更改设置,“确定”后即可。
(二)、系统设置系统设置包括地点设置、人员设置、计划设置。
巡更软件说明书一、安装巡更系统把巡更软件光盘放入电脑中,安装setup.exe文件,然后安装dotnetfx文件,安装好后,电脑桌面就会出现巡更系统图标。
二、用户登录双击巡更软件图标,弹出登录界面,选择相应的用户名进行登录。
(注意:用户名默认无密码。
如需设置密码点击系统设置→修改密码进行密码设置)三、清除巡检器和软件数据1、删除巡检器里的数据点击读取数据→删除数据,删除巡更棒里的数据。
2、对软件进行初始化点击系统设置→数据初始化,对软件数据进行清空。
1、巡检点设置点击资源信息→巡检点信息,弹出设置窗口。
将巡检点按先后顺序打卡,用数据线把巡检器连接电脑,点击采集数据,巡检点会按照刚才打卡的先后顺序依次排列,修改名称后点击返回即可自动保存。
(注意:一定不要修改编号,软件靠此编号来识别巡检点)点击资源信息→人员信息,弹出设置窗口。
(注意:人员设置方法与巡检点设置方法一样)将人员点按先后顺序打卡,用数据线把巡检器连接电脑,点击采集数据,人员信息会按照刚才打卡的先后顺序依次排列,修改名称后点击返回即可自动保存。
(注意:一定不要修改编号,软件靠此编号来识别人员)点击资源信息→棒号设置,弹出设置窗口。
用数据线把巡检器连接电脑,点击采集数据,修改名称后点击返回即可自动保存。
(注意:一定不要修改编号,软件靠此编号来识别巡检器)点击资源信息→线路设置,弹出设置窗口。
点击线路→增加,填写线路名称后保存。
点选需要设置的线路,勾选需要添加到此线路的巡检点,点击左移可以将巡检点添加到这条线路中。
点击资源信息→计划设置,弹出设置窗口。
选择具体为哪一条线路做巡检计划,填写相关时间和是否要求顺序,点击生成计划。
可在右边查看所设置的计划是否符合要求。
(注意:如有计划做错需要修改,应该先删除之前错误的计划)开始时间:巡检开始的时间。
如果是24小时不间断巡检,填写00:00 结束时间:巡检结束的时间。
如果是24小时不间断巡检,填写00:00 巡检时间:巡检一次所需的时间。
《智能巡逻06管理系统》使用说明书1、系统简介电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统,由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。
其基本的原理就是在巡逻线路上安装一系列代表不同地点的射频卡(又称感应卡),巡逻到各点时巡逻人员用手持式巡检器(相当于刷卡机)读卡,把代表该点的“卡号”和“读卡时间”同时记录下来。
巡逻完成后巡检器通过通讯线把数据传给计算机软件处理,就可以对巡逻情况(地点、时间等)进行记录和考核。
《智能巡逻06管理系统》06版本是一个综合性软件,此软件可以适用于我公司生产BP -2002、BP-2002B、BP-2002V、BP-2002S、BP-2002W巡检器及BS-1000通讯座、BS -2000数据采集器、BS-3000短信通讯座、BS-4000及BS-4000m通讯座。
同时也能使用BS-1000t的通讯座。
1.1、如何安装系统执行程序“感应式智能巡逻管理系统”,根据安装提示向导完成。
在安装过程中,系统会提示是否安装USB驱动,点击“Install”完成USB安装。
图1:驱动安装提示图操作系统要求:win2000,winXP,或更高版本的windows系统。
计算机硬件要求:主频1.5G以上、存128M以上、硬盘5G以上,带光驱,至少一个USB接口。
建议使用计算机的配置要高于以上要求。
1.2、巡检点的安装巡检点的安装:巡检点卡为标准的ID卡,每一卡都有全球唯一的16进制卡号,每卡的卡号代表一个检查点,一般埋入墙防破坏,深度小于5毫米左右,管型卡安装比较方便。
具体安装方法请参考光盘附带的《巡检点安装说明》。
1.3、巡检器的使用BP-2002S:BP-2002S的巡检器只需要把巡检器前端靠近信息钮,距离在1.5~5cm之,巡检器会自动探测并读取数据。
当巡检器的发出一声短鸣,并伴随红色指示灯闪烁四次,即表示为读卡成功。
BP-2002、BP-2002W:BP-2002、BP-2002W、的巡检器读卡在巡检器中上方上有一小按键,按此键即可开机,按住键就可以刷卡。
多维智能远程巡视系统客户端系统用户手册目录前言感谢您选用我公司产品。
本手册向您介绍多维智能远程巡视系统—客户端系统的安装与使用。
为使您购买的产品发挥最佳表现和在遇到问题时能够顺利解决,请仔细阅读本手册。
本手册分为:●安装与卸载●界面指南●操作说明我们将根据用户使用过程中的切实需求,对产品和软件进行必要的改进和升级,因此,在本手册中表述的部分内容可能会有所变化,请谅解。
本手册中出现的所有商标,其著作权为其各自的注册公司所拥有。
1 系统平台概述1.1 系统构成多维智能远程巡视系统客户端真正的从客户角度对变电站进行远程巡视,从电力设备入手对变电站进行远程巡视,智能分析出仪表的度数以及告警。
该系统主要包涵以下几个页面:✧首页:显示变电站下的报警统计和故障统计,以及详细的报警信息;✧主接线图页:按区域显示该变电站下的一次主接线图和电子地图;✧设备监视页:以设备列表的形式对设备进行监视并可查看电力设备的视频图像以及录像的查询回放。
✧远程巡视页:远程对电力设备进行巡视、巡视回放、巡视路线的配置以及生成巡视报表。
✧SCADA联动页:对SCADA操作记录搜索以及对搜索结果的显示。
✧信息查询页:对系统下的报警日志、巡视日志、故障日志、设备数值、定时录像、报警录像等进行日志查询,以及数值曲线的显示和报表的导出。
✧视频子系统页:区域下电子地图显示、各个通道的视频图像显示以及视频录像回放。
✧安防子系统页:区域下安防辅助设备在电子地图中的显示、安防区域的视频图像显示以及远程对安防辅助设备进行撤防布防。
✧消防子系统页:区域下消防辅助设备在电子地图中的显示以及消防区域的视频图像显示。
✧环境子系统页:区域下环境辅助设备在电子地图中的显示、环境量数值的显示以及历史曲线和历史报表的导出。
✧门禁子系统页:电子地图中显示门禁的位置以及远程对门禁的开关控制。
✧智能控制子系统页:电子地图中显示灯光的位置以及远程对灯光的开关控制。
✧表计子系统页:以仪表列表显示仪表的视频图像并能分析出仪表的度数并显示以及历史曲线和历史报表的导出。
BA TM30型蓄电池组巡检仪
使用说明书
一、工作原理
BA TM30系列蓄电池巡检模块由微电脑控制,采用串行总线方式,通过RS232(电流环型)通迅接口与上位机集中监控器相连接,实时检测蓄电池组的单节电池电压、环境温度,并将检测到的数据初步处理后上传至集中监控器,由监控器对所接收的数据进行分析处理。
二、型号命名
蓄电池组单节电池额定电压
BA TM30系列蓄电池巡检仪
三、功能特点
✍采用模块化设计,各模块独立工作,单模块可采集18节电池的电压、环境温度。
✍可根据电池节数按需配置巡检模块的数量,同一组巡检模块以地址区分。
✍各模块具有独立的隔离电源,输入电源范围宽(DC90V~DC270V)。
✍能够检测2V、6V和12V等多种等级的蓄电池,检测范围广
三、技术参数
环境温度:-10℃~+40℃
相对湿度:≤90%
环境磁场:<400A/m
大气压:80-107kPa
工作电源范围:DC80V~DC286V
可测量蓄电池电压等级:2V、6V、12V
电压检测精度:±0.5%
温度检测范围:-50℃~100℃
温度检测精度:±0.5℃
数据采集时间间隔:30 S
通迅接口:RS232(电流环型)
通迅波特率:1200bps
功率消耗:<1W
重量:
四、安装使用说明
4.1接线
巡检模块组合接线图如下:
4.2地址拔码说明
地址拔码的作用是区分巡检模块的地址。
如下所示拔码开关的左边为高位,右边为低位,拔向数字端表示1。
1 2 3 4左图表示地址码为3 二进制表示 0011B
1 2 3 4在图表示地址码为11二进制表示1011B
注:如果监控器为本公司产品,监控器控多组巡检模块,监控器默认的地址分配如下:
①第一组巡检模块地址从0开始,依次为0,1,2,3,4,5,6
②第二组巡检模块地址从7开始,依次为7,8,9,10,11,12,13
③第三组巡检模块地址从14开始,依次为14,15
4.3使用说明
对照接线示意图,准确连接好所有的连线。
正常运行时,运行指示灯(绿灯)亮,每巡检一个周期后运行指示灯闪烁一次;与监控器通迅时通迅指示灯(红灯)亮,每通迅一次整组巡检模块的通迅指示灯依次闪烁一次。
使用中可能遇到如下问题:
1.运行指示灯不亮
可能原因:①工作电源回路接线不良或极性接反,重新接线。
②巡检模块内部电路故障,通知厂家维修。
2.通迅指示灯不亮
可能原因:①通迅回路接线不良或发送、接收端接反,重新接线。
②通迅接口部分电路故障,通知厂家维修。
