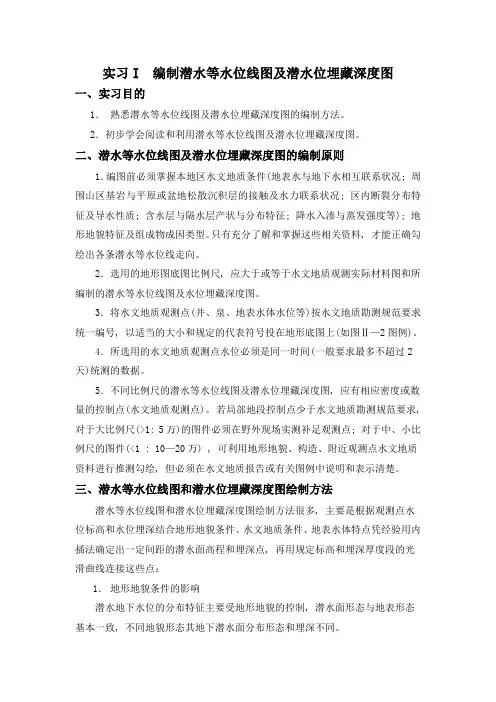

实习I 编制潜水等水位线图及潜水位埋藏深度图一、实习目的1．熟悉潜水等水位线图及潜水位埋藏深度图的编制方法。
2．初步学会阅读和利用潜水等水位线图及潜水位埋藏深度图。
二、潜水等水位线图及潜水位埋藏深度图的编制原则1．编图前必须掌握本地区水文地质条件(地表水与地下水相互联系状况; 周围山区基岩与平原或盆地松散沉积层的接触及水力联系状况; 区内断裂分布特征及导水性质; 含水层与隔水层产状与分布特征; 降水入渗与蒸发强度等); 地形地貌特征及组成物成因类型。
只有充分了解和掌握这些相关资料, 才能正确勾绘出各条潜水等水位线走向。
2．选用的地形图底图比例尺, 应大于或等于水文地质观测实际材料图和所编制的潜水等水位线图及水位埋藏深度图。
3．将水文地质观测点(井、泉、地表水体水位等)按水文地质勘测规范要求统一编号, 以适当的大小和规定的代表符号投在地形底图上(如图Ⅱ—2图例)。
4．所选用的水文地质观测点水位必须是同一时间(一般要求最多不超过2天)统测的数据。
5．不同比例尺的潜水等水位线图及潜水位埋藏深度图, 应有相应密度或数量的控制点(水文地质观测点)。
若局部地段控制点少于水文地质勘测规范要求, 对于大比例尺(>1: 5万)的图件必须在野外现场实测补足观测点; 对于中、小比例尺的图件(<1 : 10—20万) , 可利用地形地貌、构造、附近观测点水文地质资料进行推测勾绘, 但必须在水文地质报告或有关图例中说明和表示清楚。
三、潜水等水位线图和潜水位埋藏深度图绘制方法潜水等水位线图和潜水位埋藏深度图绘制方法很多, 主要是根据观测点水位标高和水位埋深结合地形地貌条件、水文地质条件、地表水体特点凭经验用内插法确定出一定间距的潜水面高程和埋深点, 再用规定标高和埋深厚度段的光滑曲线连接这些点：1．地形地貌条件的影响潜水地下水位的分布特征主要受地形地貌的控制, 潜水面形态与地表形态基本一致, 不同地貌形态其地下潜水面分布形态和埋深不同。

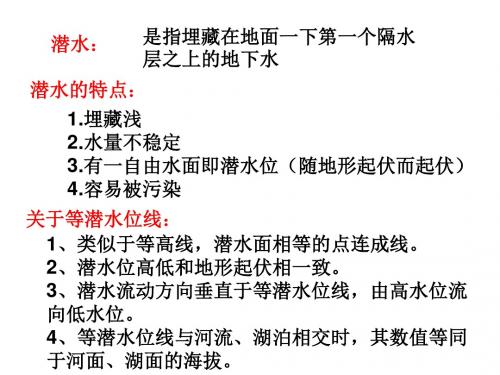

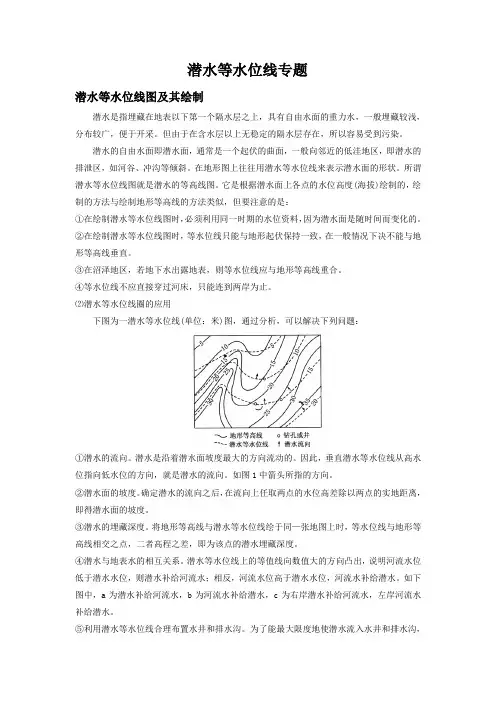

等潜水位线(潜水面的等高线)
1、判断地势的高低
潜水位的高低起伏与地表地势的高低起伏基本一致，但潜水位要平缓得多。
2、判断潜水的流向
垂直等潜水位线，由高水位流向低水位。
3、判断河流的流向
河流的流向与等潜水位线的递减方向一致。
4、判断潜水的流速
等潜水位线越密集，潜水流速越快；等潜水位线越稀疏，潜水流速越慢。
5、计算潜水的埋藏深度
一地的潜水埋藏深度(潜水面到地表的距离)等于该地的等高线和等潜水位线的交点的数值差。
6、判断潜水与河水的补给关系
方法1：首先，作出河流两岸的潜水流向；然后，依据潜水的流向进行判断。
若潜水的流向向河流汇合，则潜水补给河水;若潜水的流向向河流分开，则河水补给潜水
方法2：依据等潜水位线的凹凸关系判断河流流经处，若等潜水位线是高处凸向低处，则河水补给潜水河流流经处，若等潜水位线是低处凸向高处，则潜水补给河水
方法3: 做垂直于河流的辅助线与等潜水线相交,比较同一水平线上地下水和河水水位的高低来确定补给关系若潜水位高则潜水补给河水,反之则河水补给潜水.
7、合理布置取水井和排水沟
为了最大限度地使潜水流入水井和排水沟,当等潜水位线凹凸不平、疏密不均,取水井（或排水沟）应布置在潜水汇流处；当等潜水位线由密变疏时，取水井（或排水沟）应布置在由密变疏的交界处 ,并与等潜水位线平行.。

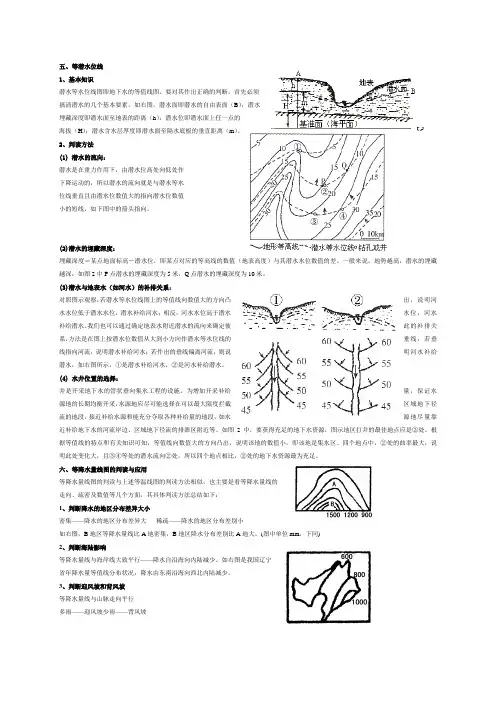

五、等潜水位线1、基本知识潜水等水位线图即地下水的等值线图。
要对其作出正确的判断，首先必须搞清潜水的几个基本要素。
如右图，潜水面即潜水的自由表面（B）；潜水埋藏深度即潜水面至地表的距离（h）；潜水位即潜水面上任一点的海拔（H）；潜水含水层厚度即潜水面至隔水底板的垂直距离（m）。
2、判读方法(1)潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是与潜水等水位线垂直且由潜水位数值大的指向潜水位数值小的短线，如下图中的箭头指向。
(2)潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。
一般来说，地势越高，潜水的埋藏越深，如图2中P点潜水的埋藏深度为5米，Q点潜水的埋藏深度为10米。
(3)潜水与地表水（如河水）的补排关系：对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。
我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如右图所示，①是潜水补给河水，②是河水补给潜水。
(4)水井位置的选择：井是开采地下水的管状垂向集水工程的设施。
为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。
如图2中，要获得充足的地下水资源，图示地区打井的最佳地点应是②处。
根据等值线的特点和有关知识可知，等值线向数值大的方向凸出，说明该地的数值小，即该地是集水区。
四个地点中，②处的曲率最大，说明此处变化大，且③④等处的潜水流向②处，所以四个地点相比，②处的地下水资源最为充足。

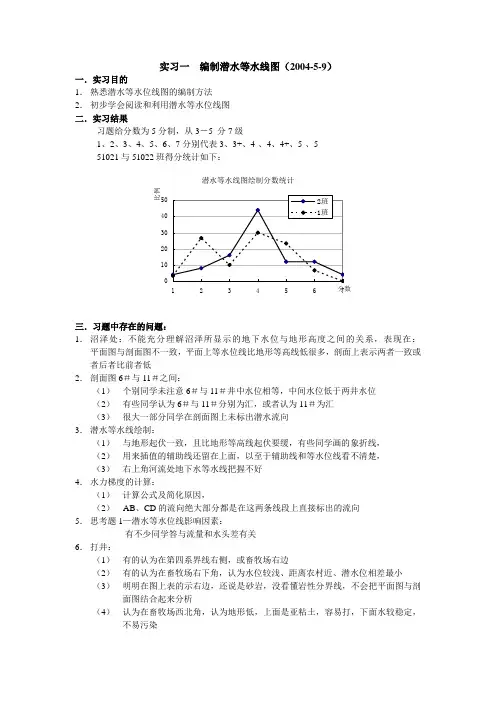

实习一编制潜水等水线图（2004-5-9）
一．实习目的
1．熟悉潜水等水位线图的编制方法
2．初步学会阅读和利用潜水等水位线图
二．实习结果
习题给分数为5分制，从3－5 分7级
1、2、3、4、5、6、7分别代表3、3+、4-、4、4+、5-、5
51021与51022班得分统计如下：
三．习题中存在的问题：
1．沼泽处：不能充分理解沼泽所显示的地下水位与地形高度之间的关系，表现在：平面图与剖面图不一致，平面上等水位线比地形等高线低很多，剖面上表示两者一致或者后者比前者低
2．剖面图6＃与11＃之间：
（1）个别同学未注意6＃与11＃井中水位相等，中间水位低于两井水位
（2）有些同学认为6＃与11＃分别为汇，或者认为11＃为汇
（3）很大一部分同学在剖面图上未标出潜水流向
3．潜水等水线绘制：
（1）与地形起伏一致，且比地形等高线起伏要缓，有些同学画的象折线，
（2）用来插值的辅助线还留在上面，以至于辅助线和等水位线看不清楚，
（3）右上角河流处地下水等水线把握不好
4．水力梯度的计算：
（1）计算公式及简化原因，
（2）AB、CD的流向绝大部分都是在这两条线段上直接标出的流向
5．思考题1—潜水等水位线影响因素：
有不少同学答与流量和水头差有关
6．打井：
（1）有的认为在第四系界线右侧，或畜牧场右边
（2）有的认为在畜牧场右下角，认为水位较浅、距离农村近、潜水位相差最小
（3）明明在图上表的示右边，还说是砂岩，没看懂岩性分界线，不会把平面图与剖面图结合起来分析
（4）认为在畜牧场西北角，认为地形低，上面是亚粘土，容易打，下面水较稳定，不易污染。
