车库门控制器说明书

车库门操作说明书一、产品概述车库门是一种用于车库或停车场的门，旨在提供安全、便捷的车辆出入口管理。

本操作说明书将详细介绍车库门的使用方法和注意事项，以确保用户正确操作和维护车库门，延长其使用寿命。

二、安全须知1. 在操作车库门前，请确保车库门周围没有障碍物，以免影响门体的正常运行。

2. 请勿将手、脚或其他物体伸入车库门的移动部件中，以免造成伤害。

3. 在车库门关闭或打开过程中，禁止站立在门体下方，以免发生意外。

4. 请定期检查车库门的各个部件是否正常运行，如发现异常情况，请及时联系专业维修人员进行检修。

三、操作步骤1. 打开车库门a. 确保车库门周围没有障碍物。

b. 按下遥控器上的开门按钮，车库门将开始打开。

c. 在车库门完全打开之前，请勿离开车库门附近。

2. 关闭车库门a. 确保车库门周围没有障碍物。

b. 按下遥控器上的关门按钮，车库门将开始关闭。

c. 在车库门完全关闭之前，请勿离开车库门附近。

四、维护保养1. 定期清洁车库门的表面，可使用柔软的湿布擦拭，避免使用化学清洁剂。

2. 检查车库门的各个部件是否松动或磨损，如有问题，请及时联系专业维修人员进行维修或更换。

3. 定期润滑车库门的移动部件，以确保其顺畅运行。

使用适当的润滑剂，并遵循制造商的建议。

五、故障排除1. 车库门无法打开或关闭：a. 检查电源是否正常连接。

b. 检查遥控器电池是否需要更换。

c. 检查车库门是否被障碍物阻挡。

2. 车库门运行时发出异常声音：a. 检查车库门的轨道是否干净，如有灰尘或杂物，请清理。

b. 检查车库门的各个部件是否紧固，如有松动，请及时处理。

六、注意事项1. 请妥善保管遥控器，避免丢失或被他人使用。

2. 请勿将遥控器暴露在高温或潮湿的环境中，以免影响其正常使用。

3. 如需更换遥控器电池，请使用与原电池相同规格的新电池。

七、售后服务如您在使用过程中遇到任何问题或需要进一步的帮助，请随时联系我们的客服中心，我们将竭诚为您提供解决方案。

固得车库门说明书篇一：车库门使用说明书东平车库门控制板使用说明书五、注意事项1、为了不影响接收性能，请将接收天线拉直悬空。

2、变压器的输出电压和功率应与电机相匹配；3、该控制板应放在通风干燥的地方。

技术支持：东平车库门配件总汇．为了确保您的人身和财产安全，减少不必要的事故发生，保证本产品的正常使用，安装前请您务必详细阅读说明书，并严格按照要求认真进行安装、设置和操作。

保存好说明书，以备日后使用。

一、功能简介（CPU）进行控制，复位速度快、抗干扰能力强、性能更加稳定可靠；遥控接收更加稳定灵敏，而且距离远。

该控制器的主要功能如下：1、电子限位功能：使用霍尔元件采集电机运转长度和限位，安装方便，使用可靠；2、手动功能：单键循环控制；3、遥控功能：左键为控制键，单键循环控制，右键为解锁键；4、自动加锁功能：自动加锁功能开启后，门体运行到下限位以后2秒钟自动加锁；5、遇阻检测功能：开门遇阻停止，关门遇阻反弹约20厘米以后停止，关门软结束时遇阻停止；6、光电开关功能：光电开关功能开启以后，开门不起作用，关门时断开“GK”与“GND”，电机反弹向开门方向运行到上限位后停止；7、自动关门功能：该功能开启时，门体开门到上限位5分钟后自动关门到下限位；8、礼貌灯功能：电机每次停止后，礼貌灯延时2分50秒后熄灭。

9、报警功能：电机运行到下限位以后，断开“A_SM”，接在“ALARM”上的报警喇叭响；10、后备电源功能：具有电瓶接口，可以接电瓶作为后备电源二、功能设置1、接通电源接通电源，礼貌灯亮，三个红色指示灯闪烁后熄灭，同时礼貌灯熄灭。

2、遥控器学习和清除2.1 按住“对码键”不放1秒以上，“对码灯”直亮，进入遥控器学习状态，连续按遥控器上的左键两下，“对码灯”闪烁，闪烁结束后，遥控器学习成功，左键为控制键，单键循环控制，右键为解锁键；2.2 若学习多只遥控器，请按以上2.1步骤逐个配置，最多可学习30只遥控器；2.3 遥控器清除：按住“对码键”不放6秒钟以上，“对码灯”熄灭以后，所存储的遥控器被全部清除3、门体的上、下限位学习 3.1 按住“设置键”不放2 ，进入上限位学习状态；3.2 按住“增加键”不放，“运行灯”闪烁，同时门体向开门方向运行（此时，门体必须向开(本文来自：小草范文网:固得车库门说明书)门方向运行，如果向关门方向运行，请调换电机线），达到上限位以后松开“增加键”（此时可通过“增加键”和“减小键”进行微调），按住“设置键”不放，确认当前的位置为上限位，“运行灯”闪烁后熄灭，“状态灯”直亮，松开“设置键”，进入下限位学习状态；3.3 按住“减小键”不放，“状态灯”闪烁，同时门体向关门方向运行，到达下限位后松开“减小键”（此时可通过“增加键”和“减小键”进行微调），按“设置键”不放，确认当前位置为下限位，“状态灯”闪烁后熄灭，松开“设置键”，下限位学习结束。

车库门控制器说明书
遥控器（发射器）对码说明
遥控器控制车库门（卷帘门），必须先对码才可以。

具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），绿灯闪烁
二、按一下接收盒右侧中间的圆形按键，绿灯长亮
三、按遥控器上的上行键，看见绿灯熄灭，对码成功。

试试遥控器（发射器）上、下键，暂停键，自锁键是否管用。

删除遥控器（发射器）说明
如果你不想用这个发射器制车库门（卷帘门），为了安全起见，你必须把这个发射器删除。

具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），设置指示灯（绿灯）闪烁
二、按一下接收盒右侧的停止键，设置指示灯（绿灯）长亮
三、按遥控器上的下行键，看见设置指示灯（绿灯）熄灭，删除此遥控器成功。

试试遥控器上、下键，停止键，自锁键是否还管用。

删除所有遥控器（发射器）（接收器清零）如果你家丢了发射器，必须进行此项操作，否则有人捡到了你家的发射器，能打开你家的门。

为了安全起见，必须把接收器清零，这样任何发射器都打开不了你家的门了。

具体步骤：
在通电状态下：同时按住接收器的停止键与下行键6秒以上，刚开始设置指示灯（绿灯）长亮，6秒后闪烁并熄灭。

接收器清零，任何发射器都打不开你的门了。

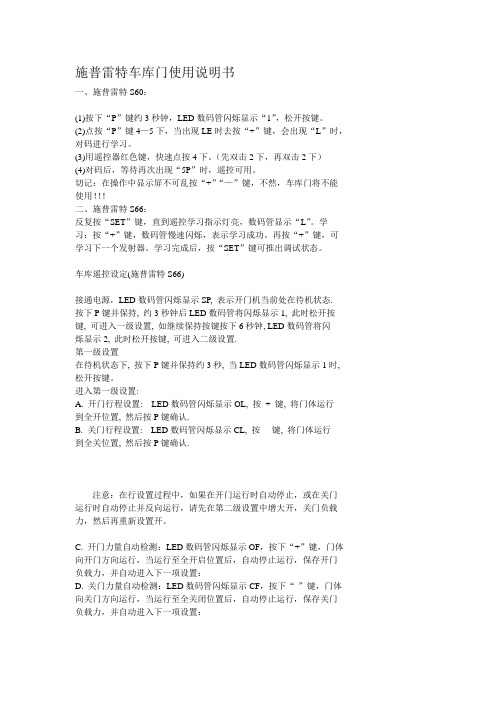

施普雷特车库门使用说明书一、施普雷特S60：(1)按下“P”键约3秒钟，LED数码管闪烁显示“1”，松开按键。

(2)点按“P”键4—5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。

(3)用遥控器红色键，快速点按4下。

（先双击2下，再双击2下）(4)对码后，等待再次出现“5P”时，遥控可用。

切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用！！！二、施普雷特S66：反复按“SET”键，直到遥控学习指示灯亮，数码管显示“L”。

学习：按“+”键，数码管慢速闪烁，表示学习成功。

再按“+”键，可学习下一个发射器。

学习完成后，按“SET”键可推出调试状态。

车库遥控设定(施普雷特S66)接通电源，LED数码管闪烁显示SP, 表示开门机当前处在待机状态.按下P键并保持, 约3秒钟后LED数码管将闪烁显示1, 此时松开按键, 可进入一级设置, 如继续保持按键按下6秒钟, LED数码管将闪烁显示2, 此时松开按键, 可进入二级设置.第一级设置在待机状态下, 按下P键并保持约3秒, 当LED数码管闪烁显示1时, 松开按键。

进入第一级设置:A. 开门行程设置: LED数码管闪烁显示OL, 按+ 键, 将门体运行到全开位置, 然后按P键确认.B. 关门行程设置: LED数码管闪烁显示CL, 按- 键, 将门体运行到全关位置, 然后按P键确认.注意：在行设置过程中，如果在开门运行时自动停止，或在关门运行时自动停止并反向运行，请先在第二级设置中增大开，关门负载力，然后再重新设置开。

C. 开门力量自动检测：LED数码管闪烁显示OF，按下“+”键，门体向开门方向运行，当运行至全开启位置后，自动停止运行，保存开门负载力，并自动进入下一项设置：D. 关门力量自动检测：LED数码管闪烁显示CF，按下“-”键，门体向关门方向运行，当运行至全关闭位置后，自动停止运行，保存关门负载力，并自动进入下一项设置：E. 发射机学习或删除：LED数码管闪烁显示LE ，1，发射机学习：按+ 键, LED数码管闪烁显示L ,然后按发射机按键二次, LED数码管快速闪烁2秒, 表示学习成功，再次按+ 键, 可继续学习下一个发射机, (最多可学习24只)。

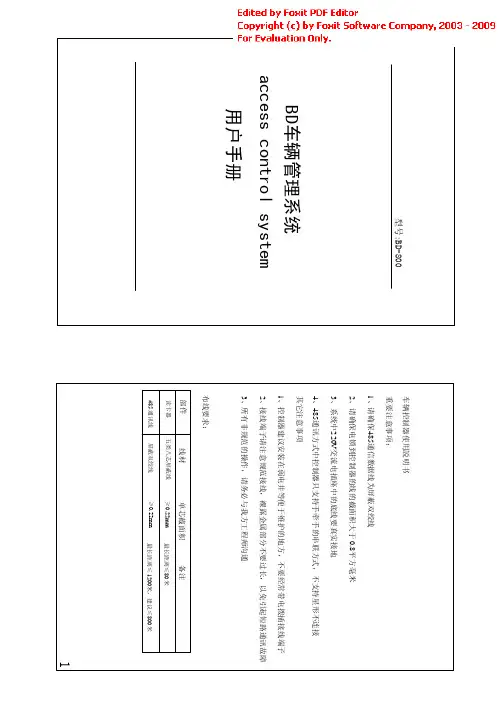

BD车辆管理系统access control system用户手册型号:BD-800重要注意事项：1、请确保485通信数据线为屏蔽双绞线2、请确保电锁到控制器的线的截面积大于0.8平方毫米3、系统中220V 交流电插座中的底线要真实接地4、485通讯方式中控制器只支持手牵手的串联方式，不支持星形不连接其它注意事项1、控制器建议安装在弱电井等便于维护的地方，不要经常带电拨插接线端子2、接线端子请注意规范接线，裸露金属部分不要过长，以免引起短路通讯故障3、所有非规范的操作，请务必与我方工程师沟通部件读卡器五类八芯屏蔽线布线要求：线材单芯截面积485通讯线屏蔽双绞线≥0.22mm最长距离≤1200米，建议≤800米最长距离≤80米备注≥0.22mm车辆控制器使用説明书1485通讯停车场常见故障分析故障现象控制器不能和电脑正常通信，表现为软件上的门为灰色，而不是正常连通后的绿色1、D0、D1接反可能情况排除方法乱台杆不落杆刷卡不台杆1、若是RXD 灯闪烁，控制器地址不正确2、若是RXD 灯不亮，门禁软件没有联网3、若是RXD 灯常亮，485+-接反1、读卡器坏，看是否乱上号1、接线出错，检查控制器拨码开关检查软件串口是否设置正确，串口是否正常，或是被其他程序占用检查485通信线正负2、车辆检查器出现问题更换读卡器更换车辆检查器1、检查读卡器线路及D0、D1是否接反2、手动短接开和+12V 公用，如果能台杆说明问题出在控制器上，如果不抬杆说明道闸控制器坏3、从新授权发卡4、看看读卡器是否插错位置，例如，入口读卡器插到出口读卡器的位置上了上传卡号与实际卡号不符调整接线位置到COM 和NO 检测COM 和NO 是否短路1、读卡器和控制器之间通信不良2、道闸控制器坏3、卡没有授权或没有授权成功4、读卡器是否插错位置5、读卡器本身有故障从新接D0、D1数据线安装过程中除俩点需要改动，其他均采用默认第一点：在选择服务账户时，可以选择使用"本地账户"，也可以选择使用"域用户账户"，为了方便配置，请用户必须选择使用"本地系统账户"本软件采用SQL数据库，运行本软件前需安装SQL SERVER 2000。

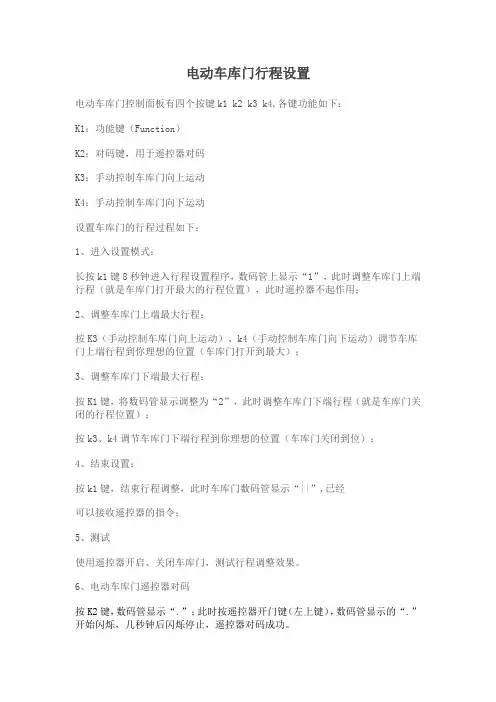

电动车库门行程设置
电动车库门控制面板有四个按键k1 k2 k3 k4,各键功能如下：
K1：功能键（Function）
K2：对码键，用于遥控器对码
K3：手动控制车库门向上运动
K4：手动控制车库门向下运动
设置车库门的行程过程如下：
1、进入设置模式：
长按k1键8秒钟进入行程设置程序，数码管上显示“1”，此时调整车库门上端行程（就是车库门打开最大的行程位置），此时遥控器不起作用；
2、调整车库门上端最大行程：
按K3（手动控制车库门向上运动）、k4（手动控制车库门向下运动）调节车库门上端行程到你理想的位置（车库门打开到最大）；
3、调整车库门下端最大行程：
按K1键，将数码管显示调整为“2”，此时调整车库门下端行程（就是车库门关闭的行程位置）；
按k3、k4调节车库门下端行程到你理想的位置（车库门关闭到位）；
4、结束设置：
按k1键，结束行程调整，此时车库门数码管显示“||”,已经
可以接收遥控器的指令；
5、测试
使用遥控器开启、关闭车库门，测试行程调整效果。

6、电动车库门遥控器对码
按K2键，数码管显示“.”；此时按遥控器开门键（左上键），数码管显示的“.”开始闪烁，几秒钟后闪烁停止，遥控器对码成功。

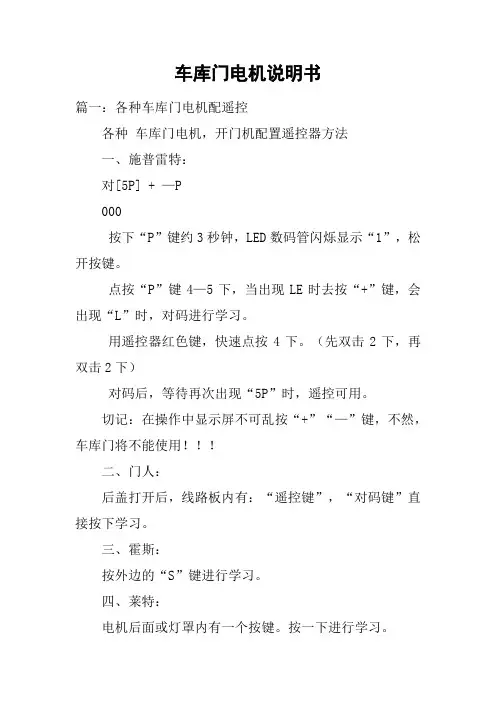

车库门电机说明书篇一：各种车库门电机配遥控各种车库门电机，开门机配置遥控器方法一、施普雷特：对[5P] + —P000按下“P”键约3秒钟，LED数码管闪烁显示“1”，松开按键。

点按“P”键4—5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。

用遥控器红色键，快速点按4下。

（先双击2下，再双击2下）对码后，等待再次出现“5P”时，遥控可用。

切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用二、门人：后盖打开后，线路板内有：“遥控键”，“对码键”直接按下学习。

三、霍斯：按外边的“S”键进行学习。

四、莱特：电机后面或灯罩内有一个按键。

按一下进行学习。

五、佳禾：K1K2K3K4O O O O（按K1键或K4键，其他键不动。

）六、玛斯特：电机后有一个红色按键，按一下进行学习。

七、老施普雷特：电机侧面打开有一按键，按一下进行学习。

八、理想，巨光，驰豹，森玛，昌顺，新奥诺：学习都是用电机里的学习按键进行学习。

九、美国力马：早期电机后面有一个大的绿色按键，将其按下，进行学习。

（按新遥控器两下）现在电机后面有一个红色的按键，将其按下，进行学习。

（按新遥控器两下）十、索玛学习方式：按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。

这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。

要删除在用的遥控器，即指示灯7闪亮后，按“-”3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P”键保存模式并退出。

按P两下，遥控器4下，但是遥控器必须是同类。

十一、中天800N（博达的一样）：长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）1、消码：按”-“号键3秒钟左右，7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功。

2、对码：7号灯闪亮时，按”+“号键一下，7号灯由闪亮变为常亮，再按遥控器操作键一下，7号灯由常亮变为闪亮，按P键保存，对码成功。

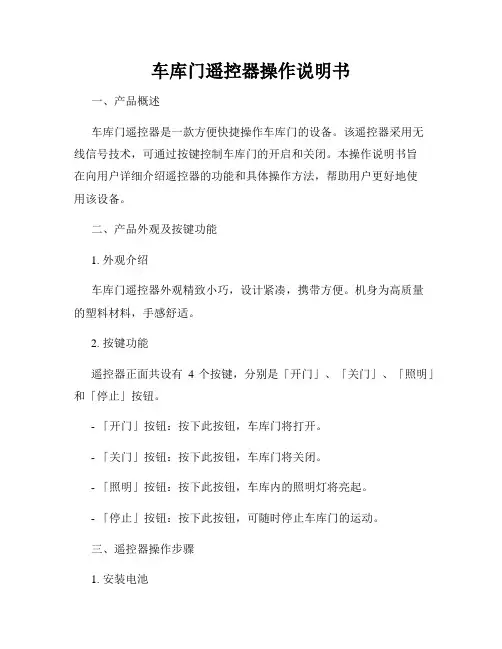

车库门遥控器操作说明书一、产品概述车库门遥控器是一款方便快捷操作车库门的设备。

该遥控器采用无线信号技术，可通过按键控制车库门的开启和关闭。

本操作说明书旨在向用户详细介绍遥控器的功能和具体操作方法，帮助用户更好地使用该设备。

二、产品外观及按键功能1. 外观介绍车库门遥控器外观精致小巧，设计紧凑，携带方便。

机身为高质量的塑料材料，手感舒适。

2. 按键功能遥控器正面共设有4个按键，分别是「开门」、「关门」、「照明」和「停止」按钮。

- 「开门」按钮：按下此按钮，车库门将打开。

- 「关门」按钮：按下此按钮，车库门将关闭。

- 「照明」按钮：按下此按钮，车库内的照明灯将亮起。

- 「停止」按钮：按下此按钮，可随时停止车库门的运动。

三、遥控器操作步骤1. 安装电池- 打开遥控器背面的电池仓盖。

- 将两节AAA电池（注意正负极）正确安装在电池仓内。

- 关上电池仓盖。

2. 配对车库门和遥控器- 在车库门电机控制器上找到「学习按钮」或「编程按钮」，按下并保持按住。

- 同时按下遥控器上的「开门」按钮和「关门」按钮，直至车库门电机控制器上的指示灯闪烁。

- 松开所有按钮，配对成功时车库门会执行一次开关动作。

3. 遥控器操作- 按下「开门」按钮，车库门将开始打开，直到完全开启后自动停止。

- 按下「关门」按钮，车库门将开始关闭，直到完全关闭后自动停止。

- 按下「照明」按钮，车库内的照明灯将亮起；再次按下则照明灯将熄灭。

- 按下「停止」按钮，可随时停止车库门的运动。

四、注意事项1. 请勿将遥控器置于高温、潮湿或密闭的环境中，以免影响正常使用和寿命。

2. 请勿将遥控器摔落或过度挤压，避免损坏外壳或内部电路。

3. 长时间不使用遥控器时，请及时取出电池以防腐蚀和泄漏。

4. 请保持遥控器的按键清洁，避免灰尘或污渍影响按键灵敏度。

5. 如遥控器无法正常操作，请检查电池是否正常安装、电池寿命是否耗尽，并排除其他故障。

请您按照以上操作说明正确使用车库门遥控器，如有任何疑问或需要进一步帮助，请联系我们的售后服务热线。
