车库门控制器说明书

车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。

一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。

在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。

下面对无线遥控器做一个简单的介绍：无线遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。

这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。

作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。

常用的无线电遥控系统一般分发射和接收两个部分。

发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。

接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。

超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为465kHz）信号，经中频放大和检波，解调出数据信号。

由于载频频率是固定的，所以其电路要比收音机简单一些。

车库自动门控制系统plc课程设计说明书车库自动门控制系统PLC课程设计说明书一、引言随着科技的不断进步，车库自动门控制系统成为现代社会智能化的象征之一。

为了提高车库门的安全性、便利性和智能化水平，本课程设计将使用PLC（可编程逻辑控制器）技术来实现车库自动门的控制。

本说明书将详细介绍课程设计的整体目标、实施方案、硬件设备、软件编程及测试方案等内容，以便于学生能够全面了解和掌握相关知识和技能。

二、课程设计目标1. 了解PLC技术在自动门控制系统中的应用。

2. 掌握PLC编程语言和编程方法。

3. 能够设计和实现车库自动门的开启、关闭、安全保护措施等功能。

4. 能够进行PLC程序的调试和故障排除。

5. 提高团队合作能力和问题解决能力。

三、实施方案1. 硬件设备：- PLC控制器：选用适合车库自动门控制的PLC型号。

- 传感器：如红外传感器、光电传感器等用于检测车辆或人员。

- 执行器：如电机、液压缸等用于实现门的开关。

- 控制面板：用于人机交互和参数设置。

2. 软件编程：- 使用PLC编程软件，如Siemens LOGO!Soft Comfort等。

- 编写PLC控制程序，实现自动门的开关、安全保护、故障诊断等功能。

- 考虑输入、输出信号的采集和处理，编写逻辑控制代码。

3. 测试方案：- 设计测试用例，验证自动门控制系统的功能和可靠性。

- 进行模拟测试和实际场地测试，包括正常工作状态和异常情况下的测试。

- 对PLC控制程序进行调试和优化，确保系统的稳定运行。

四、课程设计内容1. PLC基础知识：- 介绍PLC的基本原理、功能和特点。

- 介绍PLC编程语言和编程方法。

- 学习如何使用PLC编程软件进行程序设计和仿真。

2. 自动门控制系统设计：- 分析车库自动门的功能需求和工作原理。

- 设计自动门控制系统的硬件组成和信号流程。

- 进行传感器和执行器的选型和接线布置。

3. PLC程序设计：- 根据自动门的流程图，设计PLC程序框图。

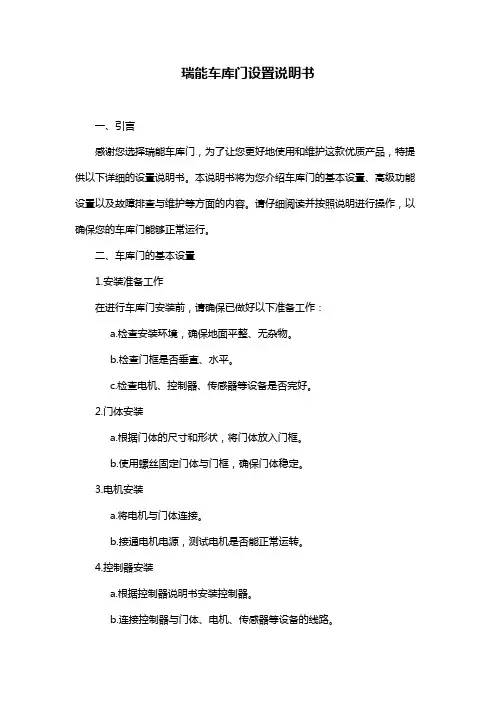

瑞能车库门设置说明书一、引言感谢您选择瑞能车库门，为了让您更好地使用和维护这款优质产品，特提供以下详细的设置说明书。

本说明书将为您介绍车库门的基本设置、高级功能设置以及故障排查与维护等方面的内容。

请仔细阅读并按照说明进行操作，以确保您的车库门能够正常运行。

二、车库门的基本设置1.安装准备工作在进行车库门安装前，请确保已做好以下准备工作：a.检查安装环境，确保地面平整、无杂物。

b.检查门框是否垂直、水平。

c.检查电机、控制器、传感器等设备是否完好。

2.门体安装a.根据门体的尺寸和形状，将门体放入门框。

b.使用螺丝固定门体与门框，确保门体稳定。

3.电机安装a.将电机与门体连接。

b.接通电机电源，测试电机是否能正常运转。

4.控制器安装a.根据控制器说明书安装控制器。

b.连接控制器与门体、电机、传感器等设备的线路。

5.传感器安装a.根据传感器说明书安装传感器。

b.调整传感器的位置，使其能准确检测到门体。

6.电路连接a.检查电路连接是否正确。

b.接通电源，测试各设备是否能正常工作。

三、高级功能设置1.遥控器编程a.根据遥控器说明书进行编程。

b.测试遥控器是否能够正常操控门体。

2.定时器设置a.根据说明书设置定时器，实现自动关闭等功能。

b.测试定时器是否准确工作。

3.安全设置a.设置红外线传感器，确保门体在关闭过程中遇到障碍物能自动停止。

b.设置上限位开关，防止门体过度运行。

四、故障排查与维护1.常见故障及解决方法a.门体不能正常开启或关闭：检查电路、电机、控制器等设备是否正常工作。

b.遥控器失灵：检查电池电量、遥控器线路是否正常。

c.传感器故障：检查传感器线路、调整传感器位置。

2.定期维护与检查a.每月检查一次门体、电机、控制器等设备的连接是否牢固。

b.每季度检查一次轨道、皮带等易磨损部件，及时更换损坏部件。

c.每半年对整个系统进行一次全面检查和维护。

五、操作与保养注意事项1.在操作车库门时，请务必遵守以下注意事项：a.不要在门体运行过程中用手或身体阻挡。

霍斯F-330M车库门调试、遥控器配对、清除说明书-CAL-FENGHAI.-(YICAI)-Company One1霍斯F-330车库门开门机调试说明书一、调试准备1、移动门板，直致离合器锁上，以使开门器在调试过程中可直接牵动门板。

2、接上电源，照明灯亮。

电机发出“嘟”一声，显示窗口出现0字并循环转动。

(注意：当用户进入程序三分钟后不按键，程序会自动退出；另当设置程序错误时，可先将电源关闭，再开启，按以下步骤重新设置。

)二、显示模式S 遥控配码消码键P 功能键与储存“+”“-”调节键1 上行程设置?点按p键不放手（约5秒），“嘟”一声显示屏出现1，按“+”/“-”键设置上行程，设置完毕按p键，储存并显示“2”。

2 下行程设置按“+”/“-”键设置下行程，设置完毕按p键。

储存并显示“3”。

3 运行阻力曲线跟踪点按“+”键，门板自动上升。

上升完毕再按“—”，门板自动下降。

在此过程，电脑自动跟踪运行阻力，编写阻力曲线。

（一般用户此时再按p键不放手，5秒后显示“0”，即可退出设置程序，完成开门器的基本设置）。

按下遥控器开门器可正常运行。

(注：用户必须完成以上调试步骤后退出程序，所有设置才有效)4 阻力设置。

注：出厂时已设置，默认第四级，一般用户无须此设置。

点p键，显示屏出现4再按“+”键，或“-”键。

设置阻力完毕后按p 键，储存并显示“5”。

(注：用户选择反弹力过大或过小会影响车库门运行不稳定)5 遥控上下键切换(备注：此功能可用一个遥控器上的不同按键控制2台开门器)按“+”键，上键控制车库门。

按“-”键，下键控制车库门，点按p键出现6。

6 自动关门功能点按“+”键2次，出现1表示自动关门开启。

按“-”键出现0表示关闭。

自动关门功能开启后，过5分钟开始自动关门。

关门前20秒，蜂鸣器响及指示灯闪烁。

FORESEE F-330M车库门配新遥控器遥控对码：按住S键2秒后放手，显示屏右下角指示灯亮，再按遥控器任意键三下，遥控器对码完成。

车库自动门控制系统PLC课程设计说明书1. 引言车库自动门控制系统是一种用于控制车库门开关的自动化设备。

本课程设计旨在通过使用PLC（可编程逻辑控制器）来设计和实现这一系统。

本说明书将介绍课程设计的目标、需求分析、软硬件设计、编程实现以及测试验证等方面的内容。

2. 目标本课程设计的目标是设计一个可靠、高效且安全的车库自动门控制系统。

该系统能够实现以下功能： - 监测车辆进入和离开车库； - 控制车库门的开关； - 提供用户界面，方便用户操作和监控。

3. 需求分析根据所给定的任务名称，我们可以得出以下需求： - 系统能够自动检测到车辆进入或离开车库； - 系统能够根据检测到的信号控制车库门的开关； - 系统需要提供一个用户界面，方便用户进行操作和监控。

4. 软硬件设计4.1 硬件设计本系统的硬件部分包括以下组成部分： - PLC：选择一款适合该项目需求的PLC，可以考虑使用西门子S7-1200系列PLC； - 传感器：使用车辆进入和离开时能够进行检测的传感器，例如红外线传感器； - 执行机构：用于控制车库门的电动机或气动装置； - 用户界面：可选择触摸屏或按钮等形式，用于用户操作和监控。

4.2 软件设计本系统的软件部分包括以下内容： - PLC编程软件：使用西门子提供的TIA Portal软件进行PLC编程； - 编程语言：选择适合该项目需求的编程语言，例如Ladder Diagram（梯形图）； - 程序设计：根据需求分析，设计PLC程序以实现系统功能。

5. 编程实现根据软硬件设计的要求，我们可以开始进行PLC程序的编写。

下面是一个简单示例代码：NETWORK 1:// 检测车辆进入I:1.0 // 输入I:1.0表示车辆进入信号|---] // 进行门开启操作NETWORK 2:// 检测车辆离开I:1.1 // 输入I:1.1表示车辆离开信号|---[ // 进行门关闭操作NETWORK 3:// 用户操作I:1.2 // 输入I:1.2表示用户操作信号|---] // 进行门开启操作NETWORK 4:// 监测车库门状态X:1.0 // 输出X:1.0表示车库门开启状态|---[ // 进行门关闭操作6. 测试验证完成编程后，需要进行系统的测试验证以确保其功能正常。

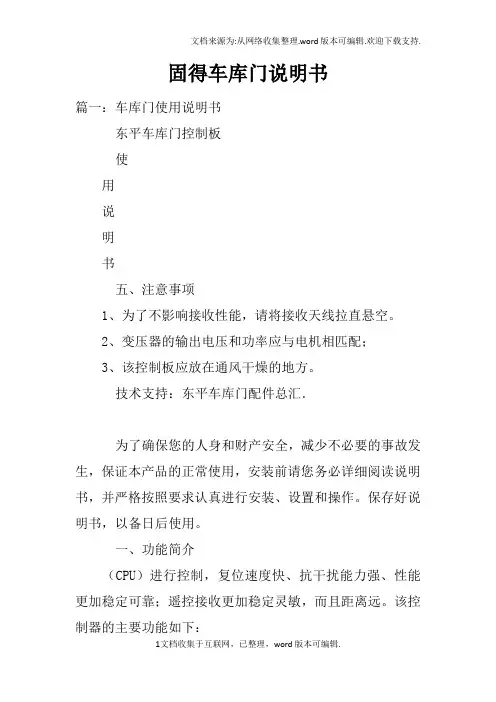

固得车库门说明书篇一：车库门使用说明书东平车库门控制板使用说明书五、注意事项1、为了不影响接收性能，请将接收天线拉直悬空。

2、变压器的输出电压和功率应与电机相匹配；3、该控制板应放在通风干燥的地方。

技术支持：东平车库门配件总汇．为了确保您的人身和财产安全，减少不必要的事故发生，保证本产品的正常使用，安装前请您务必详细阅读说明书，并严格按照要求认真进行安装、设置和操作。

保存好说明书，以备日后使用。

一、功能简介（CPU）进行控制，复位速度快、抗干扰能力强、性能更加稳定可靠；遥控接收更加稳定灵敏，而且距离远。

该控制器的主要功能如下：1、电子限位功能：使用霍尔元件采集电机运转长度和限位，安装方便，使用可靠；2、手动功能：单键循环控制；3、遥控功能：左键为控制键，单键循环控制，右键为解锁键；4、自动加锁功能：自动加锁功能开启后，门体运行到下限位以后2秒钟自动加锁；5、遇阻检测功能：开门遇阻停止，关门遇阻反弹约20厘米以后停止，关门软结束时遇阻停止；6、光电开关功能：光电开关功能开启以后，开门不起作用，关门时断开“GK”与“GND”，电机反弹向开门方向运行到上限位后停止；7、自动关门功能：该功能开启时，门体开门到上限位5分钟后自动关门到下限位；8、礼貌灯功能：电机每次停止后，礼貌灯延时2分50秒后熄灭。

9、报警功能：电机运行到下限位以后，断开“A_SM”，接在“ALARM”上的报警喇叭响；10、后备电源功能：具有电瓶接口，可以接电瓶作为后备电源二、功能设置1、接通电源接通电源，礼貌灯亮，三个红色指示灯闪烁后熄灭，同时礼貌灯熄灭。

2、遥控器学习和清除2.1 按住“对码键”不放1秒以上，“对码灯”直亮，进入遥控器学习状态，连续按遥控器上的左键两下，“对码灯”闪烁，闪烁结束后，遥控器学习成功，左键为控制键，单键循环控制，右键为解锁键；2.2 若学习多只遥控器，请按以上2.1步骤逐个配置，最多可学习30只遥控器；2.3 遥控器清除：按住“对码键”不放6秒钟以上，“对码灯”熄灭以后，所存储的遥控器被全部清除3、门体的上、下限位学习 3.1 按住“设置键”不放2 ，进入上限位学习状态；3.2 按住“增加键”不放，“运行灯”闪烁，同时门体向开门方向运行（此时，门体必须向开(本文来自：小草范文网:固得车库门说明书)门方向运行，如果向关门方向运行，请调换电机线），达到上限位以后松开“增加键”（此时可通过“增加键”和“减小键”进行微调），按住“设置键”不放，确认当前的位置为上限位，“运行灯”闪烁后熄灭，“状态灯”直亮，松开“设置键”，进入下限位学习状态；3.3 按住“减小键”不放，“状态灯”闪烁，同时门体向关门方向运行，到达下限位后松开“减小键”（此时可通过“增加键”和“减小键”进行微调），按“设置键”不放，确认当前位置为下限位，“状态灯”闪烁后熄灭，松开“设置键”，下限位学习结束。

车库门控制器说明书
遥控器（发射器）对码说明
遥控器控制车库门（卷帘门），必须先对码才可以。

具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），绿灯闪烁
二、按一下接收盒右侧中间的圆形按键，绿灯长亮
三、按遥控器上的上行键，看见绿灯熄灭，对码成功。

试试遥控器（发射器）上、下键，暂停键，自锁键是否管用。

删除遥控器（发射器）说明
如果你不想用这个发射器制车库门（卷帘门），为了安全起见，你必须把这个发射器删除。

具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），设置指示灯（绿灯）闪烁
二、按一下接收盒右侧的停止键，设置指示灯（绿灯）长亮
三、按遥控器上的下行键，看见设置指示灯（绿灯）熄灭，删除此遥控器成功。

试试遥控器上、下键，停止键，自锁键是否还管用。

删除所有遥控器（发射器）（接收器清零）如果你家丢了发射器，必须进行此项操作，否则有人捡到了你家的发射器，能打开你家的门。

为了安全起见，必须把接收器清零，这样任何发射器都打开不了你家的门了。

具体步骤：
在通电状态下：同时按住接收器的停止键与下行键6秒以上，刚开始设置指示灯（绿灯）长亮，6秒后闪烁并熄灭。

接收器清零，任何发射器都打不开你的门了。

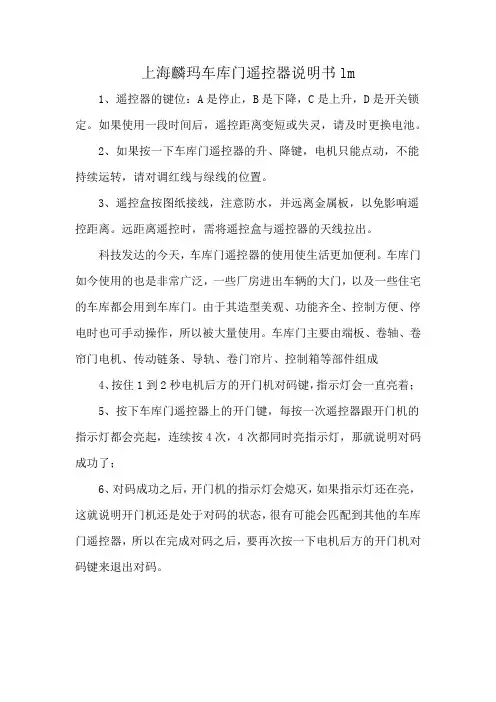

上海麟玛车库门遥控器说明书lm
1、遥控器的键位：A是停止，B是下降，C是上升，D是开关锁定。

如果使用一段时间后，遥控距离变短或失灵，请及时更换电池。

2、如果按一下车库门遥控器的升、降键，电机只能点动，不能持续运转，请对调红线与绿线的位置。

3、遥控盒按图纸接线，注意防水，并远离金属板，以免影响遥控距离。

远距离遥控时，需将遥控盒与遥控器的天线拉出。

科技发达的今天，车库门遥控器的使用使生活更加便利。

车库门如今使用的也是非常广泛，一些厂房进出车辆的大门，以及一些住宅的车库都会用到车库门。

由于其造型美观、功能齐全、控制方便、停电时也可手动操作，所以被大量使用。

车库门主要由端板、卷轴、卷帘门电机、传动链条、导轨、卷门帘片、控制箱等部件组成
4、按住1到2秒电机后方的开门机对码键，指示灯会一直亮着；
5、按下车库门遥控器上的开门键，每按一次遥控器跟开门机的指示灯都会亮起，连续按4次，4次都同时亮指示灯，那就说明对码成功了；
6、对码成功之后，开门机的指示灯会熄灭，如果指示灯还在亮，这就说明开门机还是处于对码的状态，很有可能会匹配到其他的车库门遥控器，所以在完成对码之后，要再次按一下电机后方的开门机对码键来退出对码。

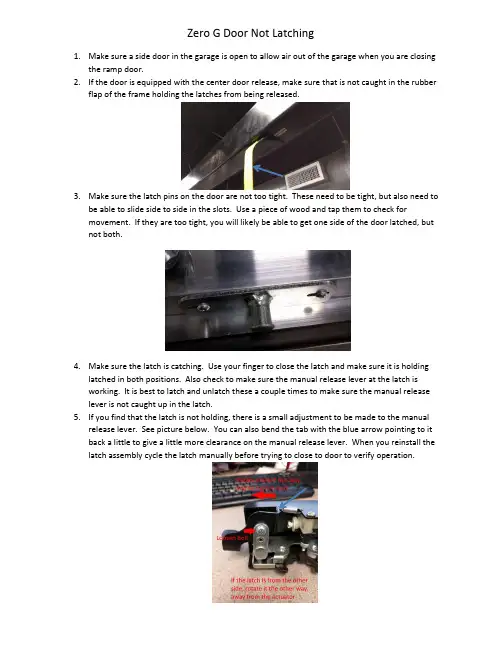

Zero G Door Not Latching1.Make sure a side door in the garage is open to allow air out of the garage when you are closingthe ramp door.2.If the door is equipped with the center door release, make sure that is not caught in the rubberflap of the frame holding the latches from being released.3.Make sure the latch pins on the door are not too tight. These need to be tight, but also need tobe able to slide side to side in the slots. Use a piece of wood and tap them to check formovement. If they are too tight, you will likely be able to get one side of the door latched, but not both.4.Make sure the latch is catching. Use your finger to close the latch and make sure it is holdinglatched in both positions. Also check to make sure the manual release lever at the latch is working. It is best to latch and unlatch these a couple times to make sure the manual release lever is not caught up in the latch.5.If you find that the latch is not holding, there is a small adjustment to be made to the manualrelease lever. See picture below. You can also bend the tab with the blue arrow pointing to it back a little to give a little more clearance on the manual release lever. When you reinstall the latch assembly cycle the latch manually before trying to close to door to verify operation.。
