风机盘管风口怎么选择

风机盘管阀门尺寸摘要：一、风机盘管简介二、风机盘管尺寸规格1.外形尺寸2.接管尺寸3.部件参数及尺寸三、风机盘管风口尺寸的确定1.送风口尺寸2.回风口尺寸3.检修口尺寸四、风机盘管系统设计要点1.风管尺寸计算2.回风速度与风管尺寸关系正文：一、风机盘管简介风机盘管是一种广泛应用于空调系统的设备，主要作用是通过冷却或加热空气来调节室内温度。

它具有体积小、性能稳定、安装方便等特点，适用于各种场合。

二、风机盘管尺寸规格1.外形尺寸：风机盘管FP-238的外形尺寸为长1970mm、宽1740mm、高1710mm。

2.接管尺寸：一般来说，102mm以上的风机盘管采用DN25的接管，以下则采用DN20的接管。

3.部件参数及尺寸：风机盘管的主要部件包括钣金、表冷器、电机和电机板。

钣金采用1.0mm无油无花热镀锌板，每平米80克；表冷器为紫铜管，厚0.3mm，铜管直径9.52mm，翅片间距2.5mm；电机为常州利文电机，两侧加厚减震，运行稳定；电机板尺寸根据具体型号有所不同。

三、风机盘管风口尺寸的确定1.送风口尺寸：根据现场吊顶情况，采用向下送风方式，风口尺寸与吊顶高度相近，一般约为3m/s。

2.回风口尺寸：回风口一般比风机盘管尺寸稍大一点，以能卸下风机盘管为准则。

3.检修口尺寸：检修口为风机盘管宽度的一个正方形，尺寸为360mm×360mm。

四、风机盘管系统设计要点1.风管尺寸计算：根据各房间需要的风量总和除以流速，确定风管直径。

风管初始规格与出风口尺寸相同，如有多个风口，可做变径处理。

2.回风速度与风管尺寸关系：回风速度一般控制在2m/s左右，以保证空气流动畅通。

通过以上内容，希望能为大家在选购和使用风机盘管时提供有益的参考。

中央空调风机盘管选型方法大公开
风机盘管是中央空调的末端设备，风机盘管选型能否合理关系到中央空调的运用效果以及系统节能性，作为中央空调系统重要一局部，风机盘管主要起到了传输的作用，将室内所需的冷/热量传送到各个出风口，满足人体对温度的需求。

风机盘管选型步骤
风机盘管选型第一步：明白所选用机组的型式、规格、风口位置等请求。

在选用风机盘管制冷机组时，是把设计预热负荷与机组显热负荷相匹配。

在大多数状况下，盘管有足够的潜热容量，可满足设计需求。

如运用室外空气则相应修整其负荷及计算公式：水温升(℃)=空气温升(℃db)。

制热：通常按制冷选用的机组，供暖才能是足够的，回热量是依照水流量相同时来选定的，即用进水温度来满足室内所需加热负荷，室内加热负荷()，进风温度(℃)。

制冷：室内预热制冷负荷()，室内总热制冷负荷()，进风温度(℃db/℃wb)，进水温度(℃)，风量()。

风机盘管选型第二步：肯定机组规格、水量、所需水温及压降等参数。

明白风机电动机轴承能否采用含油或不含油轴泵，若选用不含油轴泵，运用中一向内按规则定期加油。

明白所选用机组的接水管左出或右出方向(与管道布置等有关)。

冬季通热水，水温普通不超越60℃，可减少结垢，同时减轻冷热交替作用使胀管胀紧力削弱，影响传热。

留意出水的保温措施，以免夏季运用时产生凝露，污损室内建筑物。

机组盘管最高处设置放气阀。

风机盘管选型比拟简单，而且风机盘管价钱也不贵，维修也比拟便当，但是选择适宜的风机盘管无疑能够为中央空调系统运转如虎添翼，让家居生活如鱼得水。

风机盘管选型原则1. 引言风机盘管是一种常见的中央空调系统中的组件，主要负责空气循环和调节室内温度。

在选择风机盘管时，需要考虑多个因素，包括制冷/制热能力、空气流量、噪音水平等。

本文将介绍风机盘管的选型原则，帮助读者了解如何选择适合的风机盘管。

2. 制冷/制热能力制冷/制热能力是选择风机盘管时最重要的考虑因素之一。

它直接影响到盘管的冷却或加热效果。

通常，制冷/制热能力通过单位时间内传热或制冷能力来衡量，单位为千瓦（KW）。

在选择风机盘管时，需要根据所需的制冷/制热能力来确定适当的型号。

3. 空气流量空气流量是指单位时间内通过风机盘管的空气量，通常以立方米/小时（m³/h）来衡量。

选择适当的空气流量是确保空气循环良好和室内均匀供暖的关键。

低空气流量可能导致室内温度不均匀，而高空气流量则可能导致能耗过高。

因此，在选型时需要根据房间的大小和所需的空气流动量考虑适当的风机盘管型号。

4. 噪音水平噪音水平是选择风机盘管时需考虑的重要因素之一。

盘管的噪音主要来自于风机和制冷系统的运行。

过高的噪音可能对居住者的生活和休息造成干扰。

因此，在选择盘管时应注意其噪音水平。

通常，制造商会提供噪音等级指标，如分贝（dB）。

建议选择噪音水平较低的风机盘管，以提供更舒适的室内环境。

5. 能效比能效比是一个衡量设备能效的指标，通常用制冷/制热能力和耗电量之比来表示。

能效比越高，设备的能效就越好。

在选择盘管时，可以参考其能效比来评估其能源消耗情况。

此外，一些盘管可能具有额外的能效改进功能，如能耗监测和自动调节等。

这些功能可以帮助用户更好地管理能源消耗和降低运营成本。

6. 适用场景不同的风机盘管适用于不同的场景。

例如，一些盘管适合于办公室或商业建筑，而其他盘管则更适合于住宅使用。

在选择盘管时，需要考虑场景的具体要求，包括空调需求，空间限制和使用环境等。

因此，在选型前，建议与专业人员协商，以确保选择的盘管完全符合特定场景的需求。

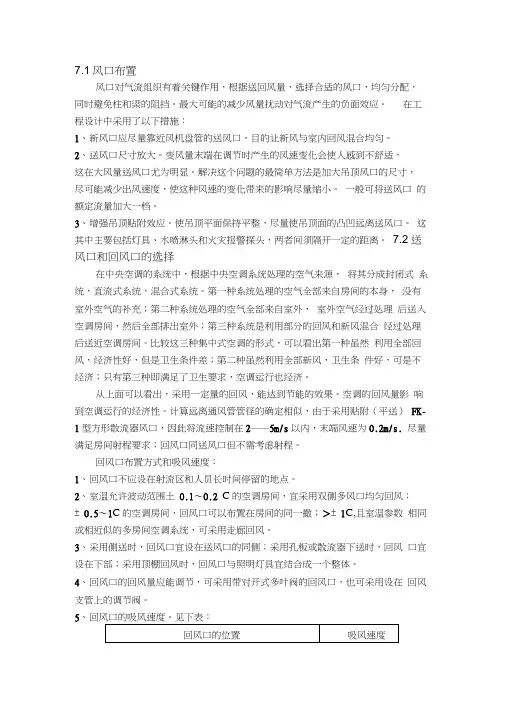

7.1风口布置风口对气流组织有着关键作用，根据送回风量，选择合适的风口，均匀分配，同时避免柱和梁的阻挡。

最大可能的减少风量扰动对气流产生的负面效应。

在工程设计中采用了以下措施：1、新风口应尽量靠近风机盘管的送风口，目的让新风与室内回风混合均匀。

2、送风口尺寸放大。

变风量末端在调节时产生的风速变化会使人感到不舒适，这在大风量送风口尤为明显。

解决这个问题的最简单方法是加大吊顶风口的尺寸，尽可能减少出风速度，使这种风速的变化带来的影响尽量缩小。

一般可将送风口的额定流量加大一档。

3、增强吊顶贴附效应。

使吊顶平面保持平整，尽量使吊顶面的凸凹远离送风口。

这其中主要包括灯具、水喷淋头和火灾报警探头，两者间须隔开一定的距离。

7.2送风口和回风口的选择在中央空调的系统中，根据中央空调系统处理的空气来源，将其分成封闭式系统，直流式系统，混合式系统。

第一种系统处理的空气全部来自房间的本身，没有室外空气的补充；第二种系统处理的空气全部来自室外，室外空气经过处理后送入空调房间，然后全部排出室外；第三种系统是利用部分的回风和新风混合经过处理后送近空调房间。

比较这三种集中式空调的形式，可以看出第一种虽然利用全部回风，经济性好，但是卫生条件差；第二种虽然利用全部新风，卫生条件好，可是不经济；只有第三种即满足了卫生要求，空调运行也经济。

从上面可以看出，采用一定量的回风，能达到节能的效果。

空调的回风量影响到空调运行的经济性。

计算远离通风管管径的确定相似，由于采用贴附（平送）FK-1型方形散流器风口，因此将流速控制在2――5m/s以内，末端风速为0.2m/s. 尽量满足房间射程要求；回风口同送风口但不需考虑射程。

回风口布置方式和吸风速度：1、回风口不应设在射流区和人员长时间停留的地点。

2、室温允许波动范围土0.1〜0.2 C的空调房间，宜采用双侧多风口均匀回风；± 0.5〜1C的空调房间，回风口可以布置在房间的同一撤；＞± 1C,且室温参数相同或相近似的多房间空调系统，可采用走廊回风。

中央空调系统风道风速和风口的选择1、风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在40～50dB（A）之间，即相应NR（或NC）数为35～45dB（A）。

根据设计规范，满足这一范围内噪音允许值的主管风速为4～7m/s，支管风速为2～3m/s。

通风机与消声装置之间的风管，其风速可采用8～10m/s。

2、出风口尺寸的计算为防止风口噪音，送风口的出风风速宜采用2～5m/s。

风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3~4米的房间大约取风速在2~2.5米每秒。

根据经验一般可将使每个风口在20~25平方米的面积，其风量大约在500立方米左右。

3、回风口的吸风速度回风口位于房间上部时，吸风速度取4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3～4m/s ，若靠近人员经常停留的地点，取1.5～2m/s ，若用于走廊回风时，取1～1.5m/s 。

4、风管安装注意事项及风管计算❖在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s，❖风管计算公式：所选设备风量÷3600÷风速=风管截面积❖同时注意保证风管：长边÷短边≤4 一般不要＞4 特殊情况特殊对待。

❖风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积❖注意:双百叶风口截面积为以上公式所得面积÷0.75、计算风管尺寸1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。

2)根据下表确定主风管中的基本阻尼系数。

因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。

对于风管系统，常采用送风管0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m作为基准。

6、在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。

7、风压估算❖如弯头、三通、变径等较少的情况下每米损失4pa左右。

中央空调的风机盘管怎么选择啊？怎样根据使用面积选择水冷的？有简单的计算公式吗中央空调的风机盘管怎么选择啊？怎样根据使用面积选择水冷的？有简单的计算公式吗风机盘管严格按照GB/T19232的规定来命名的话，在型号里面的数字代表的是标准风量除以10之后得到的数字，比如FP238代表这台风机盘管的设计标准风量是2380m3/h。

而在风盘选型的时候还要同时考虑到冷热负荷和风盘自身的水阻力数值。

房间所需的制冷量=房间面积*单位冷负荷（参考自艾富莱设计手册）。

怎样根据使用面积选择水冷中央空调风机盘管？有简单的计算公式吗？风机盘管的手册上都有对应的制冷量（高风速对应的），房间所需的制冷量=房间面积*单位冷负荷（设计手册上有）查标准，有估算负荷的，然后乘上面积，算出总负荷，根据总负荷选风机盘管。

中央空调的风机盘管左右式怎么区分啊？不同厂家有不同的命名规则，需要找到厂家风盘的命名规则才能根据产品型号来确定风机盘管的左右出水。

大多数空调厂家的风机盘管左出水的在型号里面会有字母"L"，右出水的风机盘管型号里面会有字母"R"。

风机盘管出水方向要根据具体的空调工程设计来选择。

汇中中央空调的风机盘管怎么样？风盘效果不错，郑州市靖业中博大酒店五星级酒店，使用的就是，可以去感受一下。

中央空调怎么选择根据面积选择匹数，越大越好一平方120到230W，一匹2500W，根据房间大小算吧怎样根据房屋面积、户型选择家用中央空调的功率?制冷量是空调器的主要规格指标，制冷量越大，制冷效果就越好。

但空调是一种比较费电的产品，如果一味追求高速制冷，小房间买大空调，就会造成不必要的浪费；而过分考虑电费问题，又会带来“小马拉大车”的尴尬。

所以消费者在选择空调的功率时，一定要量房购买。

一般可按下面公式计算房间所需的制冷量、制热量：制冷量＝房间面积×140W～180W；制热量＝房间面积×180W～240W（此公式系按层高2.5米的房间计算的，如房顶较高，应适当加大功率）。

一、风机盘管如何选型风机盘管有两个主要参数：制冷（热）量和送风量，因此选择的方法有两种：一、根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。

利用循环风量对应风机盘管高、中速风量，即可确定风机盘管型号。

二、根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值，利用房间冷负荷对应风机盘管的制冷量即可确定风机盘管型号。

二、风机盘管的选型注意事项1、冷量冷量不足是目前用户投诉最多的一个问题。

造成这种问题的原因主要是很多企业没有自己的测试手段，样本上的参数也是从其它厂家抄袭,自己生产的盘管热工性能又较差（主要是由翅片形式、胀管质量、生产工艺等造成）。

因此建议在进行项目考察时应注意该厂家的测试设施与手段，很难想象一个没有自己测试装置的厂家能产生出好产品来。

2、风量如何考虑盘管的风量是一个问题。

国内市场上多数厂家的盘管都只有一种三排管，也有厂家提供二排管的盘管。

实际上，对于大多数民用建筑空调系统而言选择二排管的盘管更为有利（对高湿度场合例外）。

这是因为二排管的产品在同样冷量下风量较大，这将增大空调房间的换气次数,有利于提高空调精度及舒适性。

同样冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果。

3、外余压目前国家标准规定风机盘管的风量、冷量及噪声等参数的测试均是在机外静压为O的条件下进行。

而实际使用中盘管出风口前往往要接一小段风管及出风百叶，有的工程中还设有回风箱，因此在实际使用中会发现盘管的实际风量要小于其名义风量，这样的后果就是房间风量减小，送风温差增大，空调的舒适性下降。

有的设计人员为避免这种情况就在选型时按盘管的中档风量选取，以避免风量不足，但却增大工程的初投资。

因而建议在国内测试标准尚未改变的情况下，盘管选型时应该优先选择有余压（一般应为10-15Pa）的机组。

4、噪音这是目前国内产品与国外产品差距较大的一个地方，也是目前盘管因质量问题而被投诉的一个要点。

风机盘管选择方法风机盘管是建筑物中常用的暖通设备，用于空气调节和热交换。

正确选择适合的风机盘管对于建筑物的舒适度和能源效率至关重要。

本文将介绍如何选择适合的风机盘管的方法和注意事项。

1. 确定设计需求在选择风机盘管之前，首先需要明确建筑物的空调系统的设计需求。

以下是需要考虑的关键因素：•建筑物的用途和面积：不同类型的建筑物对温度和湿度的需求不同。

例如，住宅、商业办公室和工业建筑的需求差异很大。

•设备的运行时间：建筑物的每天运行时间和每年运行时间都会影响到风机盘管的选择。

例如，商业建筑通常需要全天候运行，而住宅则需要根据居民的需求来调节。

•环境条件：建筑物所在地的气候条件、海拔高度、空气质量等因素也会影响风机盘管的选择。

•音量要求：某些场合对风机盘管的噪音要求非常高，因此需要选择低噪音运行的设备。

2. 选择合适的型号和规格根据建筑物的设计需求，接下来需要选择合适的风机盘管型号和规格。

以下是一些需要考虑的因素：•风量要求：根据建筑物的需求，计算所需要的送风、回风和新风的风量。

这将决定所选风机盘管的风机功率和风量调节性能。

•温度调节范围：确定建筑物所需的最低和最高温度范围，确保所选风机盘管具有适当的制冷和供暖性能。

•热交换效率：风机盘管的热交换效率会影响能源消耗和运行成本。

选择具有高效热交换器的设备可以提高能源利用效率。

•控制方式：确定所需的控制方式，例如手动控制、定时控制或自动控制。

选择具有相应控制功能的风机盘管。

•维护和保养：选择易于维护和保养的设备，可以减少运营成本和维修时间。

3. 参考厂家和产品可靠性在选择风机盘管时，可靠性是非常重要的考虑因素。

以下是一些参考厂家和产品可靠性的方法：•通过与相关行业专家和经销商进行咨询，了解厂家的声誉和产品质量。

•查阅产品说明书和规格表，了解产品的技术参数和性能指标。

特别注意产品的质保和售后服务政策。

•查找并比较不同厂家和产品的用户评价和反馈，了解实际使用情况和用户体验。

风机盘管选型指南风机盘管空调系统在集中空调系统中属于半集中式空调系统，并作为该系统的末端设置。

其主要由低噪声电机、盘管（换热器）、凝水盘、空气过滤器、进、回风口、控制器等组成。

风机将室内或室外及室内外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

盘管内的冷（热）媒水由机房集中供给。

风机盘管是集中空调理想的末端装置，有降温、采暖、除湿的功能。

与冷冻机以及锅炉相匹配，用于供暖和供冷系统中。

风机盘管空调系统以其布置灵活、调节方便、节约回风管道、工作压力较低和标准化程度高的突出优点。

目前已广泛应用与宾馆、写字楼、商厦、公寓、医院等高层多室的中央空调系统中。

工作原理风机盘管机组可分为水路和气路。

水路由集中空调冷（热）源设备（如制冷机）供给冷（热）媒水，在水泵作用下，输送到盘管管内循环流动。

气路是空气由风机经回风口吸入室内，然后横掠过盘管，与盘管内的冷（热）媒水换热后，降温除湿，再由送风口送入室内。

如此反复循环，使室内温、湿度得以调节。

基本组成风机盘管主要由风机、电机、盘管（换热器）、凝水盘、空气过滤器、进风口、出风格栅、控制器、吸声材料和箱体等组成。

风机：由单向多速低噪声感应系统电动机带动，通过调节输入电压改变风机转速，使风机风量分为高、中、低三档，由电器开关控制，相应调节风机盘管的供冷（热）量。

风机是输送空气的动力源，又是强化空气侧对流换热（盘管外表面）的扰动源，与电动机一起又是机组的主要噪声源。

盘管：是一种采用肋片管制成的空气-水热交换器。

冷媒水（热水）在管内流动，因冷媒水温度低于空气的露点温度，所以管外表面上有凝结水，呈现湿工况下的换热，兼有热交换和质交换，提高了换热效果。

盘管承担房间空调负荷的大部或全部，管排一般为3-4排。

凝水盘：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。

空气过滤器：主要起滤尘作用，防止灰尘阻塞盘管而使传热恶化。

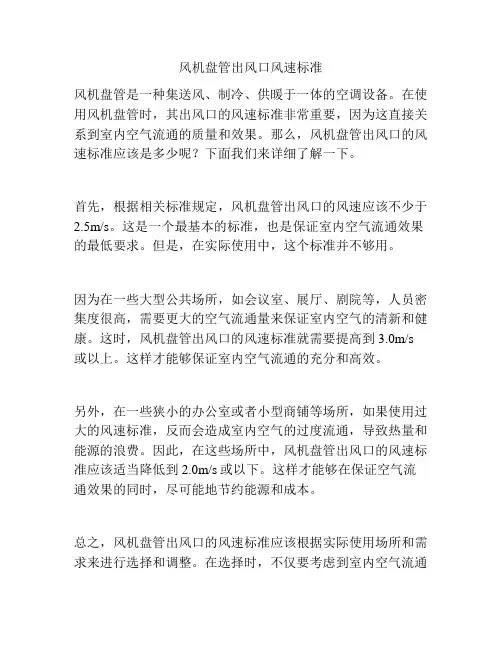

风机盘管出风口风速标准
风机盘管是一种集送风、制冷、供暖于一体的空调设备。

在使用风机盘管时，其出风口的风速标准非常重要，因为这直接关系到室内空气流通的质量和效果。

那么，风机盘管出风口的风速标准应该是多少呢？下面我们来详细了解一下。

首先，根据相关标准规定，风机盘管出风口的风速应该不少于2.5m/s。

这是一个最基本的标准，也是保证室内空气流通效果的最低要求。

但是，在实际使用中，这个标准并不够用。

因为在一些大型公共场所，如会议室、展厅、剧院等，人员密集度很高，需要更大的空气流通量来保证室内空气的清新和健康。

这时，风机盘管出风口的风速标准就需要提高到3.0m/s 或以上。

这样才能够保证室内空气流通的充分和高效。

另外，在一些狭小的办公室或者小型商铺等场所，如果使用过大的风速标准，反而会造成室内空气的过度流通，导致热量和能源的浪费。

因此，在这些场所中，风机盘管出风口的风速标准应该适当降低到2.0m/s或以下。

这样才能够在保证空气流通效果的同时，尽可能地节约能源和成本。

总之，风机盘管出风口的风速标准应该根据实际使用场所和需求来进行选择和调整。

在选择时，不仅要考虑到室内空气流通
效果，还要兼顾能源和成本等方面的因素。

只有这样，才能够真正发挥风机盘管的优势，为人们创造一个舒适、健康、节能的室内环境。
