一. 中央空调的最佳搭档:AFP系列风机盘管空调器主要有热交换器（高效换热盘管）、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。
特点和优点：●机器精致、适用范围广●高能量、高效率●优质材料、工艺精湛●结构紧凑、占地少●遥控调控、任选室温●超低噪音、运转宁静●防菌装置、健康伴侣二. 机组结构特色：盘管：超高效传热-采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制的正弦波形铝制散热翅片，经机械胀管与铝片紧密结合；专用水流分布均匀的集水头。
这些都能发挥理想的整体传热效果。
壳体：坚固、简洁、漂亮。
暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。
明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。
水盘：专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。
底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。
风机：运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。
电机：效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。
轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。
遥控开关：中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。
可与机组联动，实现异地控制机组启停。
开关带有启停、风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。
红外线遥控，最大接受距离15m。
三. 健康环保机型:风机盘管的健康伴侣——新型物理防菌装置风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。
由于温湿度适宜（10℃左右）。
病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温（30℃左右），病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

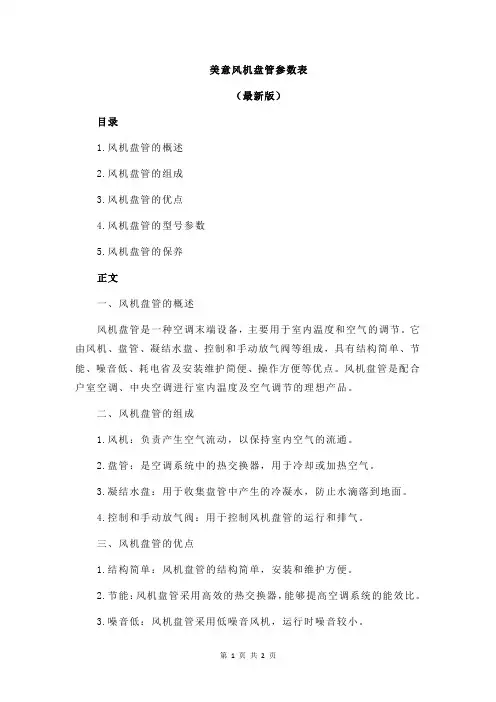

美意风机盘管参数表（最新版）目录1.风机盘管的概述2.风机盘管的组成3.风机盘管的优点4.风机盘管的型号参数5.风机盘管的保养正文一、风机盘管的概述风机盘管是一种空调末端设备，主要用于室内温度和空气的调节。
它由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点。
风机盘管是配合户室空调、中央空调进行室内温度及空气调节的理想产品。
二、风机盘管的组成1.风机：负责产生空气流动，以保持室内空气的流通。
2.盘管：是空调系统中的热交换器，用于冷却或加热空气。
3.凝结水盘：用于收集盘管中产生的冷凝水，防止水滴落到地面。
4.控制和手动放气阀：用于控制风机盘管的运行和排气。
三、风机盘管的优点1.结构简单：风机盘管的结构简单，安装和维护方便。
2.节能：风机盘管采用高效的热交换器，能够提高空调系统的能效比。
3.噪音低：风机盘管采用低噪音风机，运行时噪音较小。
4.耗电省：风机盘管的电机功率较低，耗电量较小。
5.安装维护简便：风机盘管的安装和维护简便，降低了空调系统的运行成本。
四、风机盘管的型号参数本公司可提供多种规格和型式的风机盘管，标准工况下的风量范围为340m3/h~2380m3/h，机组余压为 0pa~50pa。
型式包括普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等。
五、风机盘管的保养风机盘管在运行一段时间后，会有机械磨损，换热器表面会有病菌附着，电器还有安全隐患。
因此，需要定期对风机盘管进行保养。
F P系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、压特电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
CFP系列超薄型风机盘管性能参数表机组净重（Kg ）1821242727313438413、超薄豪华型卧式暗装风机盘管CFP-WA250DH9x18（带减震垫）4-BA24588ZG1/2"出风口手动放气阀150188705042060160DN3/4"250DH9x18（带减震垫）4-BA24588ZG1/2"出风口手动放气阀150705042060160600DN3/4"CFP-WA 型外型尺寸 单位：mm型号CFP-34CFP-51CFP-68CFP-85CFP-102CFP-136CFP-170CFP-204CFP-238卧式暗装风机盘管（后回风）卧式暗装风机盘管（下回风）CFP- LA型外型尺寸单位：mm●圆形热交换器设计，出风均匀。
日立风机盘管型号及参数表1. 引言日立是一家全球知名的电子和工程公司，在空调领域有着丰富的经验和技术。
本文将介绍日立风机盘管的型号及参数表，包括不同型号的特点、技术参数以及适用场景等信息。
2. 型号及特点2.1 型号A1•制冷量：10000 BTU/h•制热量：12000 BTU/h•风量：500 m³/h•噪音：50 dB•特点：–高效制冷和制热功能，适用于小型办公室或家庭使用。
–独特的静音设计，保证室内安静舒适。
–智能温度控制系统，可根据环境温度自动调整运行模式。
2.2 型号B1•制冷量：20000 BTU/h•制热量：22000 BTU/h•风量：800 m³/h•噪音：55 dB•特点：–强大的制冷和制热能力，适用于中型办公室、商场等场所。
–多种运行模式可选，满足不同需求。
–可远程控制，方便管理和操作。
2.3 型号C1•制冷量：30000 BTU/h•制热量：35000 BTU/h•风量：1200 m³/h•噪音：60 dB•特点：–强大的制冷和制热能力，适用于大型办公楼、会议厅等场所。
–自动清洁功能，有效减少维护成本。
–高效节能设计，降低运行成本。
3. 技术参数型号制冷量 (BTU/h) 制热量 (BTU/h) 风量 (m³/h) 噪音 (dB)A1 10000 12000 500 50B1 20000 22000 800 55C1 30000 35000 1200 604. 使用场景根据不同的型号和特点，日立风机盘管适用于各种不同的场景：•型号A1适用于小型办公室或家庭使用。
其高效制冷和制热功能可以满足日常的温度需求，静音设计确保室内安静舒适。
•型号B1适用于中型办公室、商场等场所。
其强大的制冷和制热能力能够应对更大的空间需求，多种运行模式可选，方便灵活使用。
•型号C1适用于大型办公楼、会议厅等场所。
其强大的制冷和制热能力可以满足更大空间的需求，自动清洁功能减少了维护成本，高效节能设计降低了运行成本。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA51LA68LA85LA102LA136LA170LA204LA238LA171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

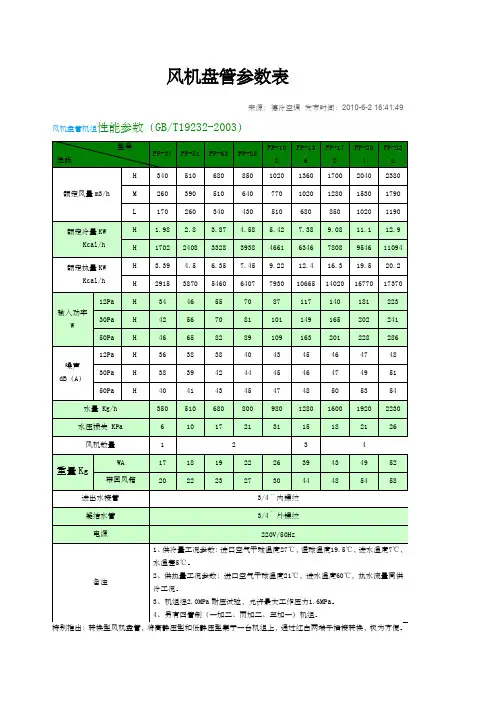

风机盘管参数表来源：德冷空调发布时间：2010-6-2 16:41:49 风机盘管机组性能参数（GB/T19232-2003）型号性能FP-34FP-51FP-68FP-85FP-102FP-136FP-17FP-204FP-238额定风量m3/h H34051068085010201360170020402380 M2603905106407701020128015301790 L17026034043051068085010201190额定冷量KW Kcal/h H 1.98 2.8 3.87 4.58 5.427.389.0811.112.9 H1702240833283938466163467808954611094额定热量KW Kcal/h H 3.39 4.5 6.357.459.2212.416.319.520.2 H2915387054606407793010665140201677017370输入功率W 12Pa H3446557087117140181223 30Pa H42567081101149165202241 50Pa H46658289109163201228286噪声dB（A）12Pa H363838404345464748 30Pa H383942444546474951 50Pa H404143454748505354水量 Kg/h3505106808009801280160019202230水压损失 KPa61017213115182126风机数量1234重量Kg WA171819222639434952带回风箱202223273044485458进出水接管3/4‘’内螺纹凝结水管3/4‘’外螺纹电源220V/50Hz备注1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
日立风机盘管型号及参数表1. 简介日立风机盘管是一种高效、节能的空调设备，广泛应用于商业建筑、办公楼、酒店等场所。
它通过将冷热水循环流经盘管，实现空气的制冷或加热，从而调节室内温度。
本文将介绍几种常见的日立风机盘管型号及其参数。
2. 型号及参数2.1 日立风机盘管型号 A-1000•制冷量：10,000 BTU/h•制热量：12,000 BTU/h•风量：500 m³/h•噪音：40 dB(A)•功率：800 W•外形尺寸：800 mm × 400 mm × 200 mm•净重：20 kg•适用面积：30~40 平方米2.2 日立风机盘管型号 B-2000•制冷量：20,000 BTU/h•制热量：25,000 BTU/h•风量：1000 m³/h•噪音：45 dB(A)•功率：1500 W•外形尺寸：1000 mm × 500 mm × 250 mm•净重：30 kg•适用面积：40~60 平方米2.3 日立风机盘管型号 C-3000•制冷量：30,000 BTU/h•制热量：35,000 BTU/h•风量：1500 m³/h•噪音：50 dB(A)•功率：2000 W•外形尺寸：1200 mm × 600 mm × 300 mm•净重：40 kg•适用面积：60~80 平方米2.4 日立风机盘管型号 D-4000•制冷量：40,000 BTU/h•制热量：45,000 BTU/h•风量：2000 m³/h•噪音：55 dB(A)•功率：2500 W•外形尺寸：1400 mm × 700 mm × 350 mm•净重：50 kg•适用面积：80~100 平方米3. 特点与优势3.1 高效节能日立风机盘管采用先进的压缩机和换热器技术，具有高效制冷和加热能力。
通过智能控制系统，可以根据室内温度实时调整运行状态，以达到节能的目的。
性能\ 型号FP34FP51FP68 FP85FPl02 FPl36 FPl70FP204FP238风量(m3/h)高(H) 340510 680850 10201360170020402380中(M) 255 385 510640 7651020127515301785低(L) 170 255340425510680 85010201190冷量（W）高(H) 1800 2700 3600 4500 5400 7200 9000 10800 12600 中(M) 1560 2242 2988 3735 4482 5976 7470 8964 10458 低(L) 1295 1860 2480 3100 3720 4960 6200 7440 8680热量（W）高(H) 2700 4050 5400 6750 8100 10800 13500 16200 18900 中(M) 2160 3240 4320 5400 6480 8640 10800 12960 15120 低(L) 1792 2689 3672 4590 5508 7344 9180 11016 12852普通型噪声dB(A) ≤36 ≤37 ≤38 ≤43 ≤45 ≤43 ≤43 ≤46 ≤46高静压噪声dB(A) ≤39 ≤40 ≤41 ≤46 ≤48 ≤46 ≤46 ≤49≤47电源单相交流220V 50Hz电机（W）标准型输入功率25 30 36 60 60 87 96 120 160标准型输出功率8 12 1625 25 40 16X2 25X2 40X2余压型输入功率4050 5570 90100110160 200余压型输出功率16162540405025X2 40X2 50X2换热器型式 3排铜管套铝片供水量kg/h 400 500 630 800 1000 1250 1400 1600 2000 工作压力 1．2MPa水阻力KPa 5 915 27 40 14 19 26 40接管进出水接管 DN20管螺纹凝结水接管 DN20管螺纹重量（kg ）卧式暗装WA161921232535384047卧式明装WM303538424560636677立式暗装LA192325283042464856立式明装LM273135384056596374卡式四吹KMQ293233363853555969卡式吹两KMD273131343537384047注：1．卧式暗装机组均可带余压型(20Pa~30Pa)，输入功率比同档次无余压风机蛊管增加1.5倍。
风机盘管型参数表 The following text is amended on 12 November 2020.FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
一. 中央空调的最佳搭档:AFP系列风机盘管空调器主要有热交换器（高效换热盘管）、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。
特点和优点：●机器精致、适用范围广●高能量、高效率●优质材料、工艺精湛●结构紧凑、占地少●遥控调控、任选室温●超低噪音、运转宁静●防菌装置、健康伴侣二. 机组结构特色：盘管：超高效传热-采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制的正弦波形铝制散热翅片，经机械胀管与铝片紧密结合；专用水流分布均匀的集水头。
这些都能发挥理想的整体传热效果。
壳体：坚固、简洁、漂亮。
暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。
明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。
水盘：专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。
底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。
风机：运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。
电机：效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。
轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。
遥控开关：中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。
可与机组联动，实现异地控制机组启停。
开关带有启停、风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。
红外线遥控，最大接受距离15m。
三. 健康环保机型:风机盘管的健康伴侣——新型物理防菌装置风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。
由于温湿度适宜（10℃左右）。
病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温（30℃左右），病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。
日立风机盘管型号及参数表引言日立风机盘管是空调系统中的重要组成部分，其型号及参数表对于正确选择和配置空调设备至关重要。
本文将深入介绍日立风机盘管的各种型号以及详细参数，为用户提供全面的信息支持。
1. 型号分类及特点1.1 型号概述日立风机盘管系列涵盖了多种型号，包括但不限于中央空调用盘管、分体空调用盘管等。
每个型号都有其独特的特点，用户在选择时需要根据具体需求进行合理搭配。
1.2 不同型号的适用场景不同型号的日立风机盘管适用于不同的场景，例如高层写字楼、商场、酒店等。
用户需要根据具体使用环境和空调系统的要求选择适用的型号，以达到最佳的制冷、供暖效果。
2. 主要性能参数说明2.1 制冷性能参数日立风机盘管的制冷性能参数包括制冷量、制冷效能系数等。
用户在了解这些参数的基础上，可以更好地评估盘管的制冷能力，确保其能够满足系统的需求。
2.2 供暖性能参数供暖性能是在寒冷季节中尤为重要的参数。
用户需要关注日立风机盘管的供暖功率、制热效果等性能参数，以确保系统在冷暖转换时能够迅速、稳定地完成。
2.3 风机性能参数风机性能直接关系到空气流通效果，影响整个空调系统的工作。
风机性能参数包括风量、静压等，用户需要选择适用的参数以获得良好的通风效果。
3. 使用注意事项3.1 安装要求不同型号的日立风机盘管在安装时可能有一些特殊的要求，如安装空间、支撑结构等。
用户在安装前需要仔细阅读安装手册，确保安装过程符合要求，以免影响设备的正常运行。
3.2 维护保养定期的维护保养对于延长日立风机盘管的使用寿命至关重要。
用户需要按照维护手册中的要求进行定期检查、清洁和润滑，确保设备长时间稳定运行。
3.3 常见故障及排除方法在使用过程中，可能会遇到一些常见的故障。
用户需要了解日立风机盘管的常见故障及排除方法，以提高故障处理的效率，减少停机时间。
总结1. 选择合适型号是关键用户在选择日立风机盘管时，要充分了解各个型号的特点，并根据具体需求进行合理选择，以保证系统运行的高效稳定。
风机盘管型参数表讲解 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

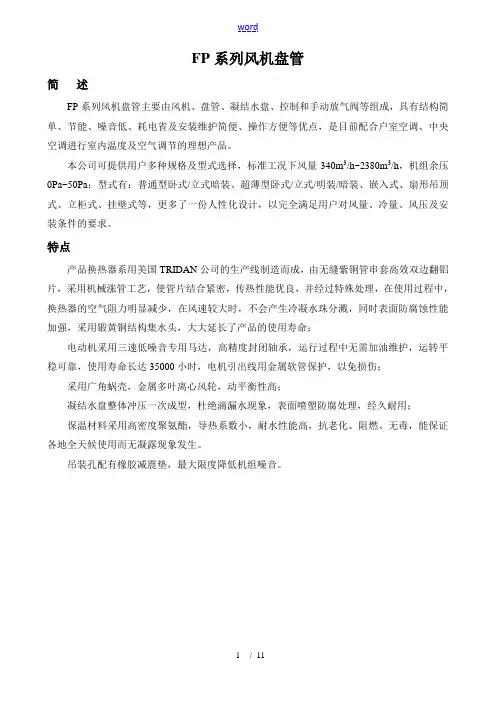

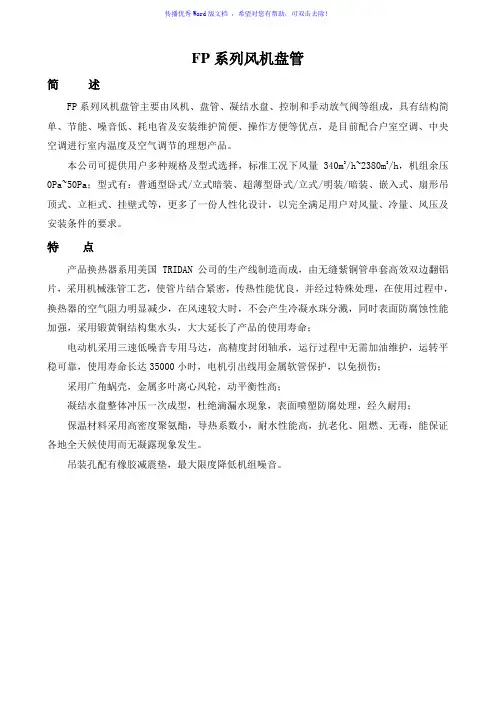

FP系列风机盘管
简述
FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点
产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；
电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；
采用广角蜗壳，金属多叶离心风轮，动平衡性高；
凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；
保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表
注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸
（请在订货时注明出风及回风形式）
吊孔（减震垫）4-9X 18
型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)
13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)
18
16
24
21
35
27
43
40
46
FP 系列立式暗装风机盘管外型及安装尺寸
冷凝水管 3/4"
型号规格34LA51LA68LA85LA102LA136LA170LA204LA238LA
1710
1525
1145
910
810
710
610
510
C(mm)1410
1650
1040
940
840
740
640
A(mm)1540
12751840
2
风机(只)12
23
24
44
1
11
12
12
22
净重(kg)20
1826
2338
2947
4450
电机(只)
FP系列暗装风机盘管风管安装示意图
回风口（检修口）
侧出风口
侧出风安装法
回风口（检修口）
下出风安装法
回风风管及下出风安装法
下吹出风口
回风口下吹出风口
检修口
CFP系列超薄型风机盘管特点
超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：
机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；
超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；
采用优质注塑面板，整体外形设计美观流畅；
可内置双盛水盘，立式、卧式任意选择安装；
产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
CFP系列超薄型风机盘管性能参数表
注：额定风量是当机外余压为0Pa时的值。
供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
CFP系列超薄型卧式、立式明装风机盘管
手动放气阀
电机
进出水管
冷凝水管
过滤网
单位：mm
型号
尺寸
CFP-34 CFP-51 CFP-68 CFP-85 CFP-102 CFP-136 CFP-170 CFP-204 CFP-238 A 768 924 1080 1236 1236 1392 1548 1704 1860 B
468 624 780 936 936 1092 1248 1404 1560 机组净重（Kg ） 18
21
24
27
27
31
34
38
41
3、超薄豪华型卧式暗装风机盘管CFP-WA
250
D
H
9x18（带减震垫）
4-B
A
245
88
ZG1/2"
出风口
手动放气阀
150
188
70
50
420
60
160
DN3/4"
立式明装风机盘管 图片
卧式暗装风机盘管 （后回风）
卧式明装风机盘管 图片
250
D
H
9x18（带减震垫）
4-B
A
245
88
ZG1/2"出风口
手动放气阀
150
70
50
420
60
160
600
DN3/4"
型号
尺寸
CFP-34 CFP-51 CFP-68 CFP-85 CFP-102 CFP-136 CFP-170 CFP-204 CFP-238 A 528 684 840 940 996 1212 1524 1680 1880 B 468 624 780 880 936 1152 1464 1620 1820 Ｄ 643 799 955 1055 1111 1327 1639 1795 2005 Ｈ 498 654 810 910 966 1182 1494 1650 1850 净重（Kg ） 不带回风箱 12 15 18 21 23 30 34 38 41 净重（Kg ） 带回风箱
15
18
21
24
27
33
38
43
48
超薄豪华型立式暗装风机盘管CFP- LA
手动放气阀
电机
冷凝水D N 3/4"
进出水管Z G 3/4"
卧式暗装风机盘管 （下回风）
CFP 系列暗装风机盘管风管安装示意图
吊装孔安装尺寸示意图：
水平出风安装要求示意：
下出风安装要求示意：
斜出风安装要求示意：
FP 系列嵌入式风机盘管特点：
嵌入式风机盘管（两出风、四出风）置于天花板隔层，完全不占用室内空间。
机身采用ABS 面板轻而薄，其主机厚度有290mm 和390mm 供选，外观豪华，极富装饰性，是房间内的一种高级装饰品，特别适用于餐厅、超市、娱乐中心、别墅客厅、会议室、各种户式住宅等场合。
四（两）方向送风及三段风向设定，循环风量强劲，即使天花板高度超过标准层高，也可将舒适的气流送到。
智能排水装置可使水位落差达1500毫米，长效过滤清洁网可将清扫周期延长，无需频繁清洗过滤网。
●圆形热交换器设计，出风均匀。
涡流风扇四维送风保特均匀舒适温度。
●涡流风扇强力吸附污浊空气，可进行室内外换气，室内空气更清新自然。
●送风范围广：四侧向下65°送风。
● 三维螺旋风叶，确保风量且形状更薄，不规则风叶螺矩大大降低运转噪声 ● 机壳采用优质橡塑消音（保温），使噪音降至最低。
● 产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
FP系列嵌入式风机盘管性能参数表
注：额定风量是当机外余压为0Pa时的值。
供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
低静压机组在不带风口和过滤器的余压值为12Pa。
上述表格中性能参数如有更改，恕不另行通知。
嵌入式四出风风机盘管(FP-KMQ)外形尺寸
超薄型嵌入式风机盘管FP －KMQ/D 外型尺寸：。
