中铁三局南广铁路NGZQ4标路基工程施工作业要点示范卡片编制说明为进一步推进铁路路基施工现场的标准化管理,规范施工工序操作,保证关键工序的质量安全,根据目前铁路施工现场的实际需要,编制本套路基工程施工作业要点卡片。
本卡片在编制过程中,认真总结了铁路路基工程建设的经验和教训,以施工质量验收标准和施工技术指南为依据,对关键工序的施工工艺、方法、安全措施、质量控制等作出了规定。
本卡片适用施工现场工程技术人员、架子队工长、带班员及操作人员开展班前培训、学习、现场指导施工时使用。
目次1、岩溶整治施工工序作业要点卡片〔路101〕2、水泥搅拌桩施工工序作业要点卡片〔路102〕3、堆载预压施工工序作业要点卡片〔路103〕4、基床以下路堤填筑施工工序作业要点卡片〔路(客专)201〕5、填料摊铺、整平施工工序作业要点卡片〔路(客专)202〕6、碾压施工工序作业要点卡片〔路(客专)203〕7、厂(场)拌改良土生产工序作业要点卡片〔路301〕8、基床底层填筑施工工序作业要点卡片〔路(客专)302〕9、基床表层级配碎石填筑施工工序作业要点卡片〔路(客专)303〕10、路堤与桥台过渡段工序作业要点卡片〔路(客专)401〕11、路堤与横向结构物过渡段工序作业要点卡片〔路(客专)402〕12、路堤与路堑过渡段工序作业要点卡片〔路(客专)403〕13、路堑开挖工序作业要点卡片〔路501〕14、边坡固土网垫植草防护工序作业要点卡片〔路601〕15、浆砌片石拱架护坡工序作业要点卡片〔路602〕16、混凝土预制块护坡工序作业要点卡片〔路603〕17、混凝土重力式挡土墙工序作业要点卡片〔路604〕18、桩板墙工序作业要点卡片〔路605〕19、沉降变形观测工序作业要点卡片〔路(客专)701〕岩溶整治施工工序作业要点卡片卡片编码:路101 上道工序:原地面整平下道工序:垫层施工水泥搅拌桩施工工序作业要点卡片卡片编码:路102 上道工序:岩溶整治下道工序:垫层施工堆载预压施工工序作业要点卡片卡片编码:路103 上道工序:原地面处理下道工序:路基填筑基床以下路堤填筑施工工序作业要点卡片卡片编码:路(客专)201 上道工序:原地面处理下道工序:基床底层填筑客运专线有砟轨道工程路基基床以下路堤填筑压实质量标准填料摊铺、整平施工工序作业要点卡片卡片编码:路(客专)202 上道工序:填料运输下道工序:碾压碾压施工工序作业要点卡片卡片编码:路(客专)203 上道工序:摊铺、整平下道工序:检测厂(场)拌改良土生产工序作业要点卡片下道工序:混合料运输基床底层填筑施工工序作业要点卡片卡片编码:路(客专)302 上道工序:基床以下路堤填筑下道工序:基床表层填筑客运专线有砟轨道工程路基基床底层填筑压实质量标准基床表层级配碎石填筑施工工序作业要点卡片卡片编码:路(客专)303 上道工序:基床底层填筑下道工序:道床施工客运专线有砟轨道工程路基基床表层级配碎石填筑压实质量标准路堤与桥台过渡段工序作业要点卡片卡片编码:路(客专)401 上道工序:桥台施工下道工序:基床表层路堤与横向结构物过渡段工序作业要点卡片卡片编码:路(客专)402 上道工序:横向结构物施工下道工序:基床底层或表层填筑路堤与路堑过渡段工序作业要点卡片卡片编码:路(客专)403 上道工序:地基处理下道工序:基床底层或表层填筑路堑开挖工序作业要点卡片卡片编码:路501 上道工序:清表下道工序:边坡防护图1 顺层路堑~弱风化层开挖光爆孔光爆孔2mHH预留光爆层图2 深路堑石方爆破开挖边坡固土网垫植草防护工序作业要点卡片卡片编码:路601 上道工序:路基施工≥路基边坡固土网垫铺设示意图浆砌片石拱架护坡工序作业要点卡片卡片编码:路602 上道工序:路基施工A图1 浆片拱架护坡防护示意图预制砼板浆片骨架图2 A大样图混凝土预制块护坡工序作业要点卡片卡片编码:路603 上道工序:路基施工砼预制块垫层反滤层反滤层垫层砼预制块基床表层基床底层路堤本体图1 预制块铺砌示意图坡脚线图2 预制块铺设正面图混凝土重力式挡土墙工序作业要点卡片卡片编码:路604 上道工序:路基施工下道工序:挡墙附属设施安装重力式挡土墙1∶n碎石反滤层基床表层基床底层路堤本体泄水管图1 路堤重力式挡土墙布置示意图1∶m2%重力式挡土墙碎石反滤层1∶n夯填黏土泄水管图2 路堑重力式挡土墙布置示意图桩板式挡土墙工序作业要点卡片卡片编码:路605 上道工序:路基施工防护锚索(锚杆)防护板防护桩图1 桩板式挡土墙正面图防护锚索(锚杆)防护板防护桩1∶m图2 桩板式挡土墙断面图沉降变形观测工序作业要点卡片卡片编码:路(客专)701 上道工序:路基填筑。
路基工程施工作业要点卡片1. 引言路基工程是公路、铁路、桥梁等交通运输工程的重要组成部分,它承载着车辆及行人的荷载,并为交通运输提供运行稳定的基础。
为了确保路基工程施工的高质量和安全性,施工作业要点卡片被广泛应用于路基工程施工的各个环节,以提供清晰的工作指导和规范。
2. 要点卡片的作用要点卡片是一种简洁明了、具有实用性的施工指导工具,它通过列举关键的施工要点、注意事项和规范要求,帮助施工人员在施工过程中遵循标准操作,提高工作效率和施工质量。
同时,要点卡片也可以作为资料的归档和交接,方便项目管理和后续验收。
3. 要点卡片的内容要点卡片的内容应根据不同的路基工程施工环节进行编写,包括但不限于以下要点:3.1 剖面整理•清理剖面泥土、杂物和障碍物;•清理剖面边坡,确保边坡的连续性和稳定性;•技术要求:剖面整理需符合设计要求,边坡坡度、角度和高度要符合规范要求。
3.2 填筑路基•路基填土的选择和控制;•填筑的层次和压实方法;•技术要求:填筑路基要满足设计要求,填筑材料要符合规范要求,压实度要达到规定标准。
3.3 排水系统•路基排水系统的设置及施工;•排水管道、检查井、雨水口等的安装;•技术要求:排水系统的布局、施工和材料要符合设计要求和规范要求。
3.4 边沟整理•边沟的开挖和挖沟方向;•边沟底部的夯实与回填;•技术要求:边沟的尺寸和坡度要符合设计要求,底部回填需夯实。
3.5 交界处理•路基与桥梁、涵洞等交界处的处理;•施工工艺和技术要求;•技术要求:交界处的施工需符合设计要求和规范要求。
3.6 环境保护•施工现场的环境保护;•污水、废弃物的处理;•技术要求:施工现场要进行环境保护措施,有关污水、废弃物的处理要符合规范要求。
4. 要点卡片的编写与使用要点卡片的编写要简明扼要,避免文字冗长,应突出核心要点和重点注意事项。
同时,为了提高要点卡片的使用效果,可以采用如下方法:•颜色标记:使用不同颜色标记关键要点和注意事项,以便于工人快速识别;•图标引导:在要点卡片中加入图标,以图标形式表示不同类型的施工要求和注意事项;•卡片尺寸:要点卡片的尺寸以便于携带和查阅为宜,可以制作成信用卡大小的卡片。
铁路桥涵、隧道、路基工程施工作业要点卡片目录一、路基工程施工工序作业要点卡片 (5)粉体喷射搅拌桩施工工序作业要点卡片 (5)CFG桩振动沉管法施工工序作业要点卡片 (6)CFG桩长螺旋法施工工序作业要点卡片 (7)强夯施工工序作业要点卡片 (7)堆载预压施工工序作业要点卡片 (8)基床以下路堤施工工序作业要点卡片 (8)填料摊铺、整平施工工序作业要点卡片 (9)碾压施工工序作业要点卡片 (9)厂(场)拌改良土生产工序作业要点卡片 (10)基床底层填筑施工工序作业要点卡片 (10)基床表层级配碎石填筑施工工序作业要点卡片 (11)路堤与桥台过渡段工序作业要点卡片 (11)路堤与横向结构物过渡段工序作业要点卡片 (12)路堤与路堑过渡段工序作业要点卡片 (12)路堑开挖工序作业要点卡片 (13)边坡固土网垫植草防护工序作业要点卡片 (13)浆砌片石拱架护坡工序作业要点卡片 (14)混凝土预制块护坡工序作业要点卡片 (14)混凝土重力式挡土墙工序作业要点卡片 (15)桩板式挡土墙工序作业要点卡片 (16)沉降变形观测工序作业要点卡片 (17)二、桥涵工程施工工序作业要点卡片 (18)桥涵钢筋加工工序作业要点卡片 (18)桥涵钢筋闪光对焊工序作业要点卡片 (19)桥涵钢筋电弧焊接工序作业要点卡片 (20)桥涵钢筋绑扎接头工序作业要点卡片 (21)混凝土原材料与配合比工序作业要点卡片 (22)混凝土搅拌工序作业要点卡片 (23)混凝土运输工序作业要点卡片 (24)混凝土浇注工序作业要点卡片 (25)混凝土振捣工序作业要点卡片 (26)混凝土养护工序作业要点卡片 (27)混凝土冬期施工工序作业要点卡片 (28)混凝土夏期施工工序作业要点卡片 (29)预应力工序作业要点卡片 (30)挖孔工序作业要点卡片 (32)钢筋笼制作工序作业要点卡片 (33)钢筋笼安装工序作业要点卡片 (34)水下混凝土浇注工序作业要点卡片 (35)后张法预制箱梁工序作业要点卡片 (36)预制箱梁移梁工序作业要点卡片 (37)预制箱梁架设工序作业要点卡片 (38)预制T 梁架设工序作业要点卡片 (39)支架现浇连续梁工序作业要点卡片 (40)悬臂浇筑连续梁工序作业要点卡片 (41)连续梁0号梁段工序作业要点卡片 (42)挂篮施工工序作业要点卡片 (43)连续梁合龙段施工工序作业要点卡片 (44)桥面两层工序作业要点卡片 (45)三、隧道工程施工工序作业要点卡片 (46)洞口开挖作业要点卡片 (46)洞门施工作业要点卡片 (46)洞身开挖全断面法作业要点卡片 (47)爆破钻孔作业要点卡片 (48)爆破装药作业要点卡片 (48)爆破起爆作业要点卡片 (49)台阶法作业要点卡片 (49)三台阶七步开挖法作业要点卡片 (50)CD( 中隔壁) 法作业要点卡片 (50)CRD( 交叉中隔壁) 法作业要点卡片 (51)双侧壁导坑法作业要点卡片 (51)装渣出渣作业要点卡片 (52)监控量测作业要点卡片 (53)爆破器材管理作业要点卡片 (54)喷射混凝土作业要点卡片 (54)喷射混凝土拌制作业要点卡片 (55)喷射混凝土喷射作业要点卡片 (55)锚杆作业要点卡片 (56)中空注浆锚杆作业要点卡片 (56)砂浆锚杆作业要点卡片 (57)钢筋网作业要点卡片 (57)钢筋网安装作业要点卡片 (58)格栅钢架作业要点卡片 (59)管棚作业要点卡片 (59)管棚钻孔作业要点卡片 (60)管棚安装作业要点卡片 (60)管棚注浆施工作业要点卡片 (61)超前小导管工序作业要点卡片 (61)超前预注浆作业要点卡片 (62)衬砌工程作业要点卡片 (62)衬砌模板台车作业要点卡片 (63)衬砌混凝土作业要点卡片 (63)衬砌混凝土拌制作业要点卡片 (64)衬砌混凝土捣固作业要点卡片 (64)衬砌混凝土(客专) 作业要点卡片 (65)衬砌钢筋作业要点卡片 (65)衬砌钢筋加工作业要点卡片 (66)衬砌钢筋安装作业要点卡片 (66)防排水作业要点卡片 (67)防水板作业要点卡片 (67)一、路基工程施工工序作业要点卡片粉体喷射搅拌桩施工工序作业要点卡片卡片编码:路101 上道工序:原地面处理下道工序:垫层施工强夯施工工序作业要点卡片卡片编码:路104 上道工序:原地面处理序号工序作业控制要点1 测量放样测设夯点桩位,桩位误差≤3cm,经复核确认后,用白灰(插明显标签)准确放出桩位点2 设备就位夯实设备就位,使夯锤对准夯点位置,偏差≤5cm,并测量夯前锤顶标高3 夯锤起吊施工现场必须封闭,起吊前人应远离至安全位置,防止溅伤人,并对吊垂机械各部位的状态、钢丝绳的完好情况进行检查。
施工准备作业要点卡片

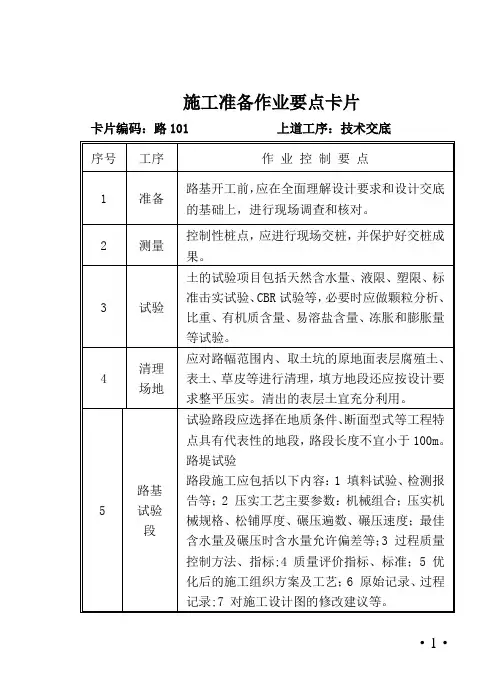

卡片编码:路101上道工序:技术交底

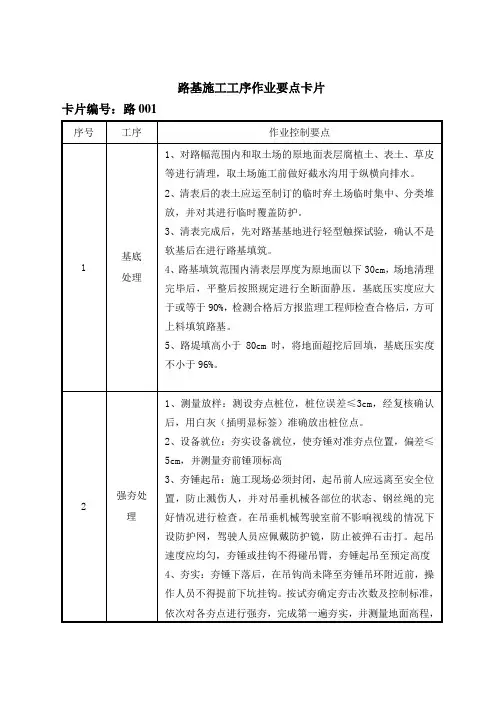

一般路基施工规定卡片
卡片编码:路102上道工序:施工准备序号工序作业控制要点
1 临时
排水
路基施工应做好施工期临时排水总体规划和建
设,临时排水设施应与永久性排水设施综合考
虑,并与工程影响范围内的自然排水系统相协
调。
2 填料路基填料应符合下列规定:1 含草皮、生活垃圾、树根、腐殖质的土严禁作为填料。
2 泥炭、淤泥、冻土、强膨胀土、有机质土及易溶盐超过允许含量的土,不得直接用于填筑路基;确需使用时,必须采取技术措施进行处理,经检验滿足设计要求后方可使用。
3 液限大于50%、塑性指数大于26、含水量不适宜直接压实的细粒土,不得直接作为路堤填料;需要使用时,必须采取技术措施进行处理,经检验滿足设计要求后方可使用。
4 粉质土不宜直接填筑于路床,不得直接填筑于冰冻地区的路床及浸水部分的路堤。
5 填料强度和粒径,应符合表4.1.2的规定。
路堤施工作业要点卡片
下道工序:挖方路基
路堤施工作业要点卡片
下道工序:挖方路基
挖方路基施工作业要点卡片
下道工序:路基排水。

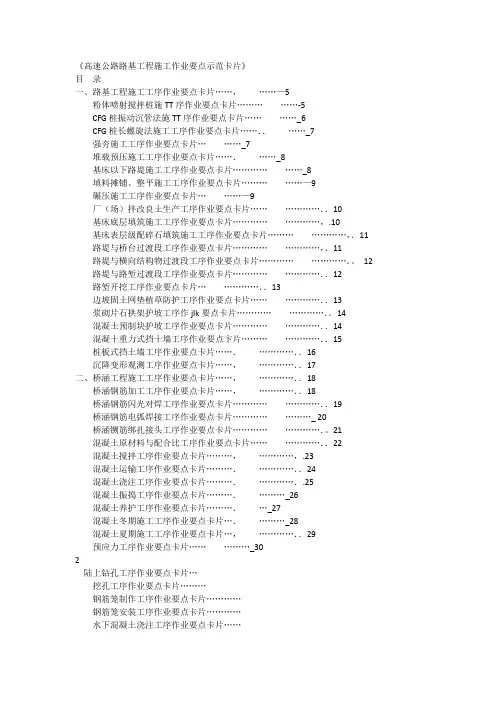

《高速公路路基工程施工作业要点示范卡片》目录一、路基工程施工工序作业要点卡片……,……—5粉体喷射搅拌桩施TT序作业要点卡片……………-5CFG桩振动沉管法施TT序作业要点卡片…………_6CFG桩长螺旋法施工工序作业要点卡片……..……_7强夯施工工序作业要点卡片………_7堆载预压施工工序作业要点卡片…….……_8基床以下路堤施工工序作业要点卡片………………_8填料摊铺、整平施工工序作业要点卡片……………—9碾压施工工序作业要点卡片………—9厂(场)拌改良土生产工序作业要点卡片………………..10基床底层填筑施工工序作业要点卡片……………………,.10基床表层级配碎石填筑施工工序作业要点卡片…………………,.11路堤与桥台过渡段工序作业要点卡片……………………,.11路堤与横向结构物过渡段工序作业要点卡片…………………….。
12路堤与路堑过渡段工序作业要点卡片……………………..12路堑开挖工序作业要点卡片……………..13边坡固土网垫植草防护工序作业要点卡片………………..13浆砌片石拱架护坡工序作jIk要点卡片……………………..14混凝土预制块护坡工序作业要点卡片……………………..14混凝十重力式挡十墙工序作业要点卞片…………………..15桩板式挡土墙工序作业要点卡片…….…………..16沉降变形观测工序作业要点卡片……,…………..17二、桥涵工程施工工序作业要点卡片……,…………..18桥涵钢筋加工工序作业要点卡片……,…………..18桥涵钢筋闪光对焊工序作业要点卡片……………………..19桥涵钢筋电弧焊接工序作业要点卡片…………………_ 20桥涵铡筋绑扎接头工序作业要点卡片…………………….。

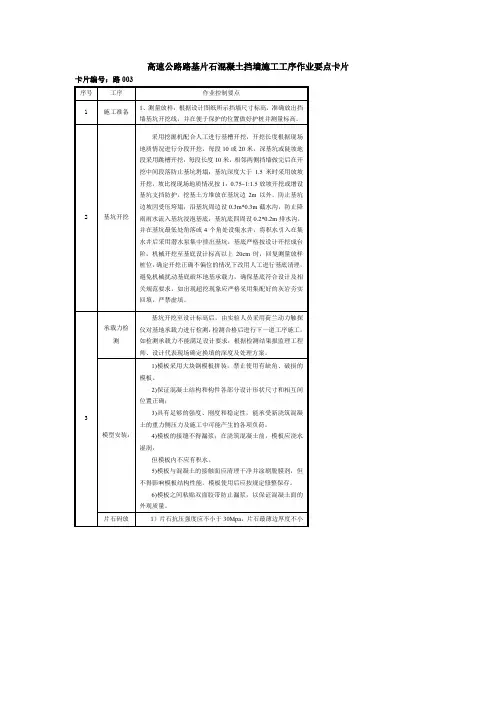

21混凝土原材料与配合比工序作业要点卡片………………..22混凝土搅拌工序作业要点卡片………,…………,.23混凝土运输工序作业要点卡片……….…………..24混凝土浇注工序作业要点卡片……….…………..25混凝土振捣工序作业要点卡片……….………_26混凝土养护工序作业要点卡片……….…_27混凝土冬期施工工序作业要点卡片….………_28混凝土夏期施工工序作业要点卡片…,…………..29预应力工序作业要点卡片……………_302陆上钻孔工序作业要点卡片…挖孔工序作业要点卡片………钢筋笼制作工序作业要点卡片…………钢筋笼安装工序作业要点卡片…………水下混凝土浇注工序作业要点卡片……后张法预制箱梁工序作业要点卡片……预制箱梁移梁工序作业要点卡片………预制箱梁架设工序作业要点卡片………预制T梁架设工序作业要点卡片……..支架现浇连续梁工序作业要点卡片……悬臂浇筑连续梁工序作业要点卡片……连续梁0号梁段工序作业要点卡片……挂篮施工工序作业要点卡片…连续梁合龙段施工工序作业要点卡片…桥面两层工序作业要点卡片…高速公路工序施工要点一、路基工程施工工序作业要点卡片粉体喷射搅拌桩施工工序作业要点卡片卡片编码:路101 上道工序:原地面处理下道工序:垫层施工CFG桩振动沉管法施工工序作业要点卡片卡片编码:路102 上道工序:原地面处理CFG桩长螺旋法施工工序作业要点卡片下道工序:垫层施工强夯施工工序作业要点卡片下道工序:路基填筑堆载预压施工工序作业要点卡片下道工序:路基填筑基床以下路堤施工工序作业要点卡片卡片编码:路201 上道工序:原地面处理下道工序:基床底层填筑填料摊铺、整平施工工序作业要点卡片下道工序:碾压碾压施工工序作业要点卡片卡片编码:路203 上道工序:摊铺、整平下道工序:检测厂(场)拌改良土生产工序作业要点卡片下道工序:混合料运输基床底层填筑施工工序作业要点卡片卡片编码:路302 上道工序:基床以下路堤填筑下道工序:基床表层填筑基床表层级配碎石填筑施工工序作业要点卡片卡片编码:路303 上道工序:基床底层填筑序号工序作业控制要点路堤与桥台过渡段工序作业要点卡片卡片编码:路401 上道工序:桥台施工下道工序:基床表层路堤与横向结构物过渡段工序作业要点卡片下道工序:基床底层或表层填筑路堤与路堑过渡段工序作韭要点卡片路堑开挖工序作业要点卡片边坡固土网垫植草防护工序作业要点卡片浆砌片石拱架护坡工序作业要点卡片卡片编码:路602 上道工序:路基施工卡片编码:路603 上道工序:路基施工混凝土重力式挡土墙工序作业要点卡片卡片编码:路604 上道工序:路基施工下道工序:挡墙附属设施安装桩板式挡土墙工序作业要点卡片卡片编码:路605 上道工序:路基施工16沉降变形观测工序作业要点卡片┃二、桥涵工程施工工序作业要点卡片桥涵钢筋加工工序作业要点卡片注:L为钢筋长度,单位:mm桥涵钢筋闪光对焊工序作业要点卡片下道工序:安装桥涵钢筋电弧焊接工序作业要点卡片卡片编码:桥103 上道工序:技术交底桥涵钢筋绑扎接头工序作业要点卡片下道工序:安装混凝土原材料与配合比工序作业要点卡片下道工序:混凝土搅拌混凝土搅拌工序作业要点卡片混凝土运输工序作业要点卡片混凝土浇注工序作业要点卡片混凝土振捣工序作业要点卡片下道工序:混凝土养护混凝土养护工序作业要点卡片下道工序:混凝土冬期施工工序作业要点卡片下道工序:混凝土夏期施工工序作业要点卡片下道工序:预应力工序作业要点卡片卡片编码:桥113 上道工序:混凝土下道工序:管道压浆陆上钻孔工序作业要点卡片下道工序:钢筋笼安装挖孔工序作业要点卡片下道工序:钢筋笼安装钢筋笼制作工序作业要点卡片卡片编码:桥204 上道工序:技术交底钢筋笼安装工序作业要点卡片水下混凝土浇注工序作业要点卡片下道工序: 承台后张法预制箱梁工序作业要点卡片下道工序:移梁预制箱梁移梁工序作业要点卡片下道工序:运梁预制箱梁架设工序作业要点卡片下道工序:桥面防水层预制T梁架设工序作业要点卡片下道工序:铺轨支架现浇连续梁工序作业要点卡片悬臂浇筑连续梁工序作业要点卡片下道工序:桥面防水层连续梁0号梁段工序作业要点卡片下道工序:挂蓝挂篮施工工序作业要点卡片连续梁合龙段施工工序作业要点卡片卡片编码:桥310 上道工序:预应力桥面两层工序作业要点卡片卡片编码:桥401 上道工序:压浆及封端工序三、隧道工程施工工序作业要点卡片洞口开挖作业要点卡片卡片编码:隧101 上道工序:技术交底┏━━━┳━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓┃序┃工序┃作业控制要点┃┃号┃┃┃┣━━━╋━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫┃┃准备工┃①开挖前,进行施工测量,作原地而记录,结合设计图纸,制定施工方案。
路基作业要点卡片要点卡片一:定义和目标-路基作业是指修建和维护道路的过程,包括挖掘、填筑、均衡、加固等工作。
-路基作业的目标是确保道路能够承受交通负荷、保持平稳与安全,并延长道路使用寿命。
要点卡片二:路基勘测和设计-确定施工路段的勘测和设计是路基作业的首要步骤。
-勘测工作包括土壤测试、地形测量和地质调查,以确定路基的材料和设计要求。
-路基设计应考虑道路使用量、交通流量和地理条件等因素,以确保道路的结构和稳定性。
要点卡片三:路基施工过程-路基施工过程包括挖掘、填筑和加固等步骤。
-挖掘是为了确保道路的平坦和良好的土壤基础。
-填筑是将合适的填料材料放入挖掘好的路基中,以提高道路的强度和稳定性。
-加固是通过压实和加固材料来增加路基的稳定性和承载能力。
要点卡片四:保养和维护-路基保养和维护是路基作业的重要环节,以确保道路的质量和安全。
-保养措施包括排水、防止水土流失、修复裂缝和补充路基材料。
-定期巡视和检查道路的稳定性和状况,及时发现和修复问题。
要点卡片五:安全和环保考虑-安全是路基作业的重要关注点。
施工过程中必须严格遵守安全规定,保护工人和道路使用者的生命财产安全。
-环保是路基作业的另一个重要考虑因素。
施工过程中应采取措施避免土壤和水源的污染,尽量减少对环境的影响。
要点卡片六:技术创新和未来发展-路基作业正处于不断发展和创新的阶段。
新技术的引入可以提高施工效率和质量。
-未来发展的重点包括使用更环保的材料、发展智能路基建设和自动化施工等。
要点卡片七:路基作业案例分析-分析路基作业案例,了解不同项目的设计和施工过程,以及面临的挑战和解决方案。
-通过案例分析可以总结经验教训,以指导未来的路基作业项目。
要点卡片八:结论-路基作业是修建和维护道路的重要工作,包括勘测、设计、施工、保养和维护等多个环节。
-路基作业需要考虑安全和环保因素,遵守相关规定和标准。
-技术创新和未来发展将进一步推动路基作业的进步和提高。
-通过路基作业案例分析可以总结经验教训,指导未来的路基作业项目的实施。
路堑施工工艺及施工要点一、路堑施工流程

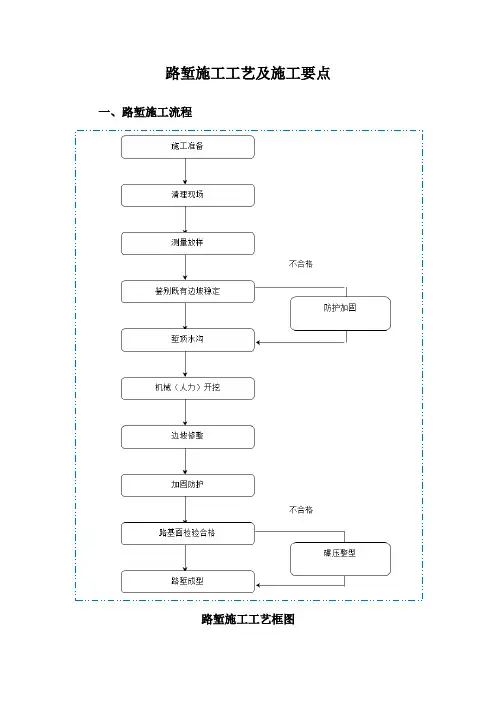

路堑施工工艺框图
