混凝土浇筑工序作业要点卡片

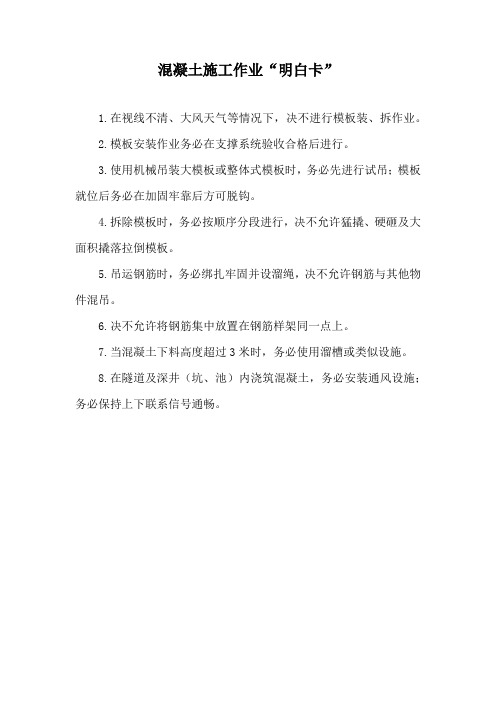

混凝土施工作业“明白卡”
1.在视线不清、大风天气等情况下，决不进行模板装、拆作业。

2.模板安装作业务必在支撑系统验收合格后进行。

3.使用机械吊装大模板或整体式模板时，务必先进行试吊；模板就位后务必在加固牢靠后方可脱钩。

4.拆除模板时，务必按顺序分段进行，决不允许猛撬、硬砸及大面积撬落拉倒模板。

5.吊运钢筋时，务必绑扎牢固并设溜绳，决不允许钢筋与其他物件混吊。

6.决不允许将钢筋集中放置在钢筋样架同一点上。

7.当混凝土下料高度超过3米时，务必使用溜槽或类似设施。

8.在隧道及深井（坑、池）内浇筑混凝土，务必安装通风设施；务必保持上下联系信号通畅。

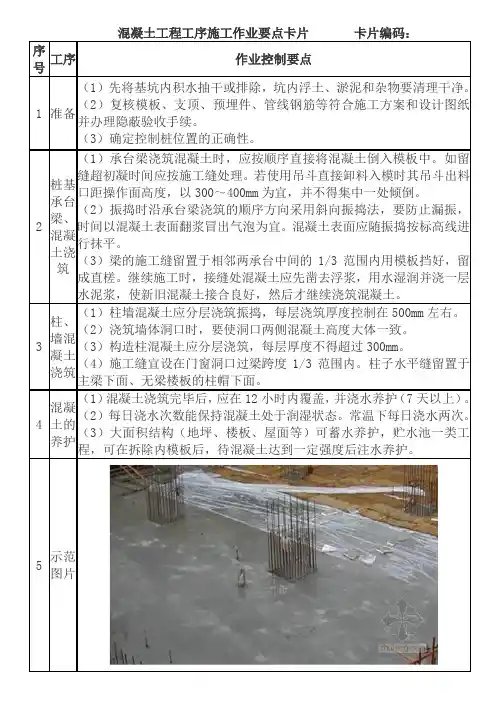

混凝土工程工序施工作业要点卡片卡片编码：序号工序作业控制要点1准备（1）先将基坑内积水抽干或排除，坑内浮土、淤泥和杂物要清理干净。

（2）复核模板、支顶、预埋件、管线钢筋等符合施工方案和设计图纸并办理隐蔽验收手续。

（3）确定控制桩位置的正确性。

2 桩基承台梁、混凝土浇筑（1）承台梁浇筑混凝土时，应按顺序直接将混凝土倒入模板中。

如留缝超初凝时间应按施工缝处理。

若使用吊斗直接卸料入模时其吊斗出料口距操作面高度，以300～400mm为宜，并不得集中一处倾倒。

（2）振捣时沿承台梁浇筑的顺序方向采用斜向振捣法，要防止漏振，时间以混凝土表面翻浆冒出气泡为宜。

混凝土表面应随振捣按标高线进行抹平。

（3）梁的施工缝留置于相邻两承台中间的1/3范围内用模板挡好，留成直槎。

继续施工时，接缝处混凝土应先凿去浮浆，用水湿润并浇一层水泥浆，使新旧混凝土接合良好，然后才继续浇筑混凝土。

3 柱、墙混凝土浇筑（1）柱墙混凝土应分层浇筑振捣，每层浇筑厚度控制在500mm左右。

（2）浇筑墙体洞口时，要使洞口两侧混凝土高度大体一致。

（3）构造柱混凝土应分层浇筑，每层厚度不得超过300mm。

（4）施工缝宜设在门窗洞口过梁跨度1/3范围内。

柱子水平缝留置于主梁下面、无梁楼板的柱帽下面。

4 混凝土的养护（1）混凝土浇筑完毕后，应在12小时内覆盖，并浇水养护（7天以上）。

（2）每日浇水次数能保持混凝土处于润湿状态。

常温下每日浇水两次。

（3）大面积结构（地坪、楼板、屋面等）可蓄水养护，贮水池一类工程，可在拆除内模板后，待混凝土达到一定强度后注水养护。

5 示范图片混凝土工程工艺流程图制卡：复核：审核：。

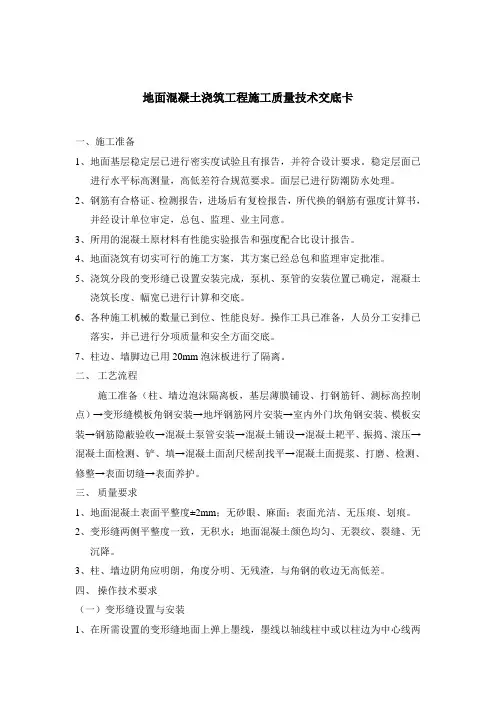

地面混凝土浇筑工程施工质量技术交底卡一、施工准备1、地面基层稳定层已进行密实度试验且有报告，并符合设计要求。

稳定层面已进行水平标高测量，高低差符合规范要求。

面层已进行防潮防水处理。

2、钢筋有合格证、检测报告，进场后有复检报告，所代换的钢筋有强度计算书，并经设计单位审定，总包、监理、业主同意。

3、所用的混凝土原材料有性能实验报告和强度配合比设计报告。

4、地面浇筑有切实可行的施工方案，其方案已经总包和监理审定批准。

5、浇筑分段的变形缝已设置安装完成，泵机、泵管的安装位置已确定，混凝土浇筑长度、幅宽已进行计算和交底。

6、各种施工机械的数量已到位、性能良好。

操作工具已准备，人员分工安排已落实，并已进行分项质量和安全方面交底。

7、柱边、墙脚边已用20mm泡沫板进行了隔离。

二、工艺流程施工准备（柱、墙边泡沫隔离板，基层薄膜铺设、打钢筋钎、测标高控制点）→变形缝模板角钢安装→地坪钢筋网片安装→室内外门坎角钢安装、模板安装→钢筋隐蔽验收→混凝土泵管安装→混凝土铺设→混凝土耙平、振捣、滚压→混凝土面检测、铲、填→混凝土面刮尺槎刮找平→混凝土面提浆、打磨、检测、修整→表面切缝→表面养护。

三、质量要求1、地面混凝土表面平整度±2mm；无砂眼、麻面；表面光洁、无压痕、划痕。

2、变形缝两侧平整度一致，无积水；地面混凝土颜色均匀、无裂纹、裂缝、无沉降。

3、柱、墙边阴角应明朗，角度分明、无残渣，与角钢的收边无高低差。

四、操作技术要求（一）变形缝设置与安装1、在所需设置的变形缝地面上弹上墨线，墨线以轴线柱中或以柱边为中心线两边分尺，缝宽20mm（或25mm）。

2、当地坪采用分区域分时段浇筑时，应先在变形缝一侧支模：a、顺支模墨线内侧每3m左右打钢筋钎，并测出模板所需安装高度，打上标记。

b、在钢筋钎上以安装标高拉通线做为模板安装的标高线。

c、先将模板钉成“L”形，压脚板宽度大于立模宽度1/3，并在压脚板中间@1000左右钻眼，直径20mm左右，以墨线为边线，拉线为标高线将模板进行连接安装。

CFG桩长螺旋法施工工序作业要点卡片
基床以下路基填筑施工工序作业要点卡片
客运专线无砟轨道工程路基基床以下填筑压实质量标准
客运专线无砟轨道工程路基基床基床表层填筑压实质量标准
基床表层级配碎石填筑施工工序作业要点卡片
路堤与桥台过渡段工序作业要点卡片
路堤与横向结构物过渡段工序作业要点卡片
钢筋加工工序作业要点卡片
钢筋绑扎接头工序作业要点卡片
钢筋闪光对焊工序作业要点卡片
钢筋电弧焊接工序作业要点卡片
混凝土原材料与配合比工序作业要点卡片
混凝土搅拌工序作业要点卡片
混凝土运输工序作业要点卡片
混凝土浇筑工序作业要点卡片
混凝土振捣工序作业要点卡片

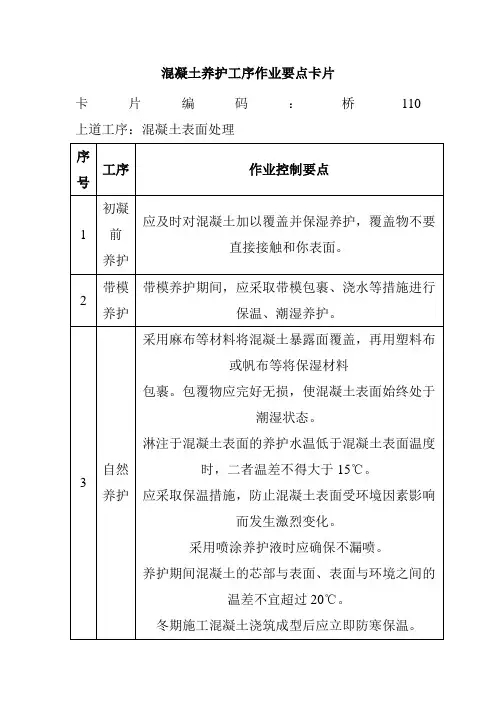

混凝土养护工序作业要点卡片

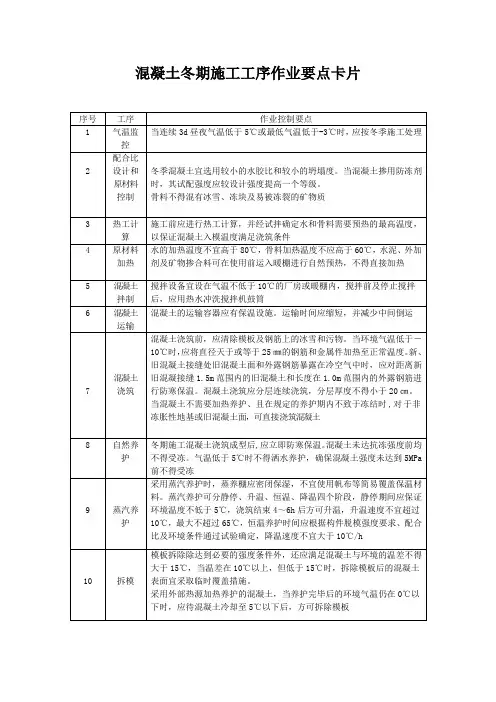

混凝土冬季施工工序作业要点卡片

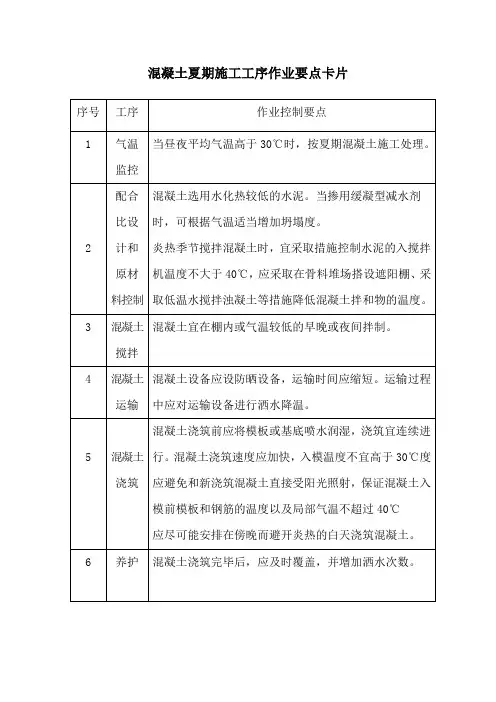

混凝土夏期施工工序作业要点卡片
钢筋笼制作工序作业要点卡片
钢筋笼安装工序作业要点卡片
预应力工序作业要点卡片
陆上钻孔工序作业要点卡片
深水钻孔工序作业要点卡片
管道压浆工序作业要点卡片

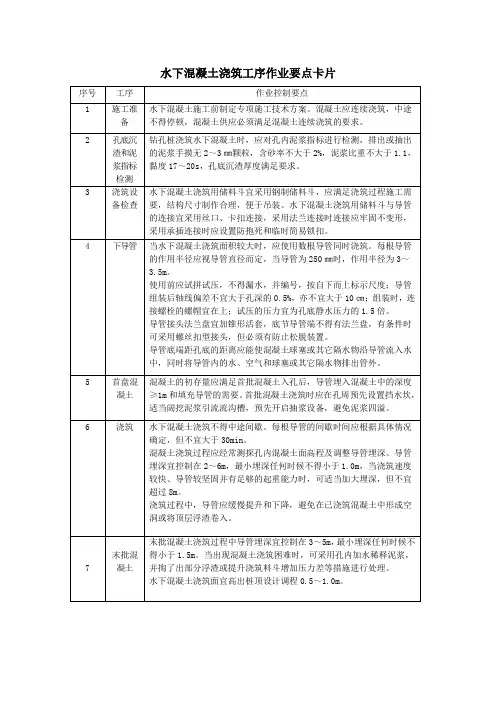

水下混凝土浇注工序作业要点卡片
后张法预制箱梁工序作业要点卡片
工序作业要点卡片
工序作业要点卡片。

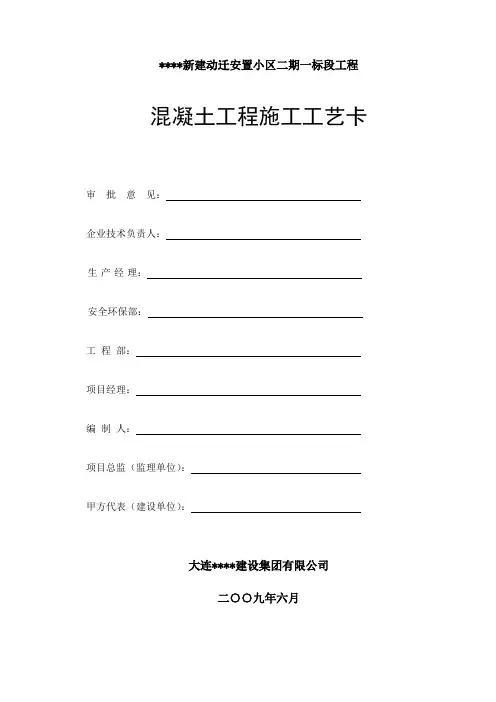

****新建动迁安置小区二期一标段工程混凝土工程施工工艺卡审批意见：企业技术负责人：生产经理：安全环保部：工程部：项目经理：编制人：项目总监（监理单位）：甲方代表（建设单位）：大连****建设集团有限公司二○○九年六月普通混凝土浇筑工程质量程序控制普通混凝土浇筑工程工艺管理卡普通混凝土浇筑工程质量控制职责分配表普通混凝土浇筑工程测量过程控制普通混凝土浇筑工程测量设备配备表普通混凝土浇筑工程质量控制点设置普通混凝土浇筑工程质量通病对策表混凝土原材料及配合比设计检验批质量验收记录表说明（Ⅰ）主控项目：1、水泥进场检查及复试的要求，其性能指标应符合《硅酸盐水泥，普通硅酸盐水泥》GB175标准的规定。

对使用中水泥质量有怀疑或水泥出厂超过三个月（快破硅酸盐水泥超过一个月）应进行复试，并按复试结果使用。

钢筋混凝土、预应力混凝土结构中，严禁使用含氯化物的水泥。

检查产品合格证及复试报告。

2、混凝土中掺用外加剂的质量应符合《混凝土外加剂》GB8076、《混凝土外加剂应用技术规程》50119标准和有关环境保护的规定。

预应力混凝土结构中，严禁使用含氯化物的外加剂，钢筋混凝土结构中，当使用含氯化物外加剂时应符合《混凝土质量控制标准》GB50164的规定。

检查产品合格证及进场复试报告。

3、混凝土中氯化物和碱的总含量应符合设计要求。

检查原材料试验报告、氯化物和碱的总含量计算书。

4、配合比设计符合《普通混凝土配合比设计规程》JGJ55的规定，并按混凝土强度等级、耐久性和工作性能进行调整。

有特使要求的混凝土，其配合比尚应符合有关专门规定。

检查配合设计资料。

一般项目：1、混凝土中掺用矿物掺合料质量应符合《用于水泥和混凝土中的粉煤灰》GB1596标准，掺量应通过试验确定。

检查产品合格证和进场复试报告。

2、普通混凝土所用的粗、细骨料的质量应符合《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53、《普通混凝土用砂质量标准及检验方法》JGJ52。
