工程施工电工图纸一、引言电工图纸是工程设计中必不可少的一环，是电气设备安装、调试、维护和管理的依据。
在施工过程中，电工图纸绘制精确、清晰和正确，将直接影响到电气设备的安装质量和工程的整体效果。
因此，本文将详细介绍在工程施工中电工图纸的要求、制作和使用。
二、电工图纸的要求1.符合规范电工图纸必须符合相关的国家标准和规范。
不同类型的工程会有对电工图纸的具体要求，设计时必须根据实际情况确定标准和规范。
2.精确性电工图纸必须准确无误，尤其是电路图、接线图等内容。
一旦出现错误，会对施工过程产生严重的影响，甚至影响到整个工程的质量。
3.可读性电工图纸必须清晰可读，文字和符号要标注明确，排列整齐。
在图纸上绘制线路时，要保持线条清晰、粗细一致，以便施工人员能够准确理解和操作。
4.完整性电工图纸必须包含全面的信息，包括电路图、接线图、电气设备的参数、布置图等。
缺失任何一项信息，都可能导致施工过程中出现问题。
5.合理布局电工图纸的布局要合理，各个部分之间要有明了的界限。
要根据实际需要将不同内容分开，以便施工人员能够快速找到所需信息。
三、电工图纸的制作1.收集资料在制作电工图纸之前，需要先收集相关的资料，包括设计图纸、技术标准、设备参数等。
这些资料将为电工图纸的制作提供参考依据。
2.确定布局根据实际需要，确定电工图纸的布局和比例。
一般来说，电气设备布置图要求比例尺较大，以便清晰展示设备的布置位置。
3.绘制图纸根据设计要求和实际情况，绘制电工图纸。
要确保线条清晰、符号标注准确，文字排列整齐。
对于复杂的电气系统，建议分开绘制不同的图纸，以便施工人员阅读和使用。
4.复核核对在电工图纸绘制完成后，必须进行复核核对。
要检查电路图、接线图、参数等信息是否准确无误，确保没有遗漏和错误。
5.图纸归档绘制完成的电工图纸需要归档保存。
归档可以便于查阅和追踪，同时还可以在后续的施工过程中提供参考。
四、电工图纸的使用1.施工引导电工图纸是施工作业的重要参考依据，施工人员必须根据电工图纸的要求进行施工。

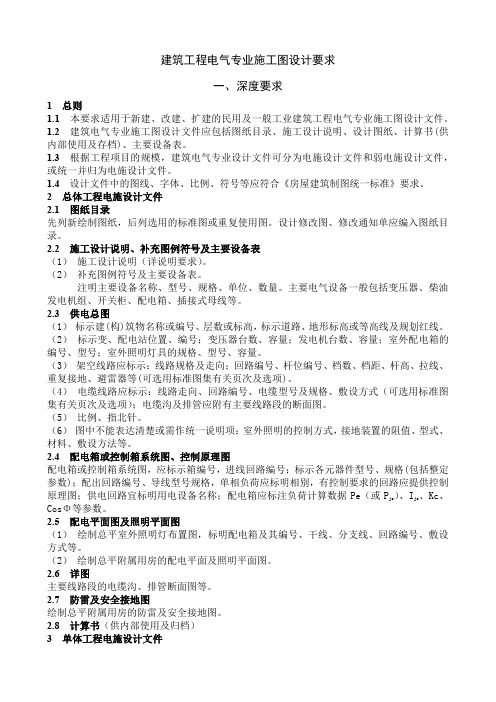

建筑工程电气专业施工图设计要求一、深度要求1总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。
1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。
1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。
1.4设计文件中的图线、字体、比例、符号等应符合《房屋建筑制图统一标准》要求。
2总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。
主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。
（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。
（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。
（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。
（5）比例、指北针。
（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。
2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs ）、Ijs、Kc、CosΦ等参数。

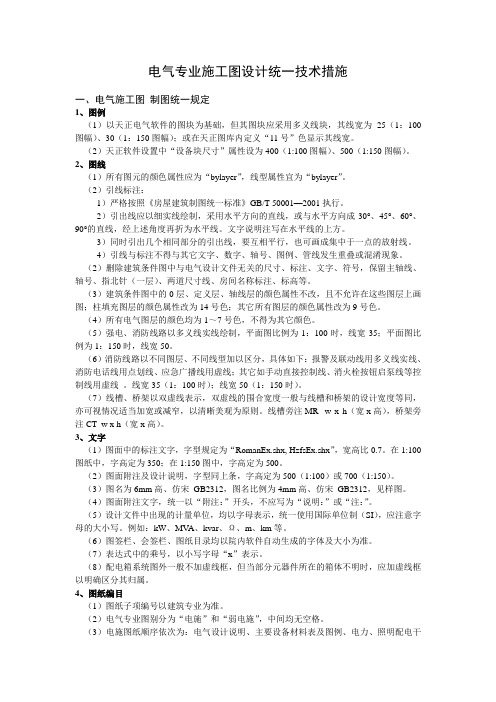

电气专业施工图设计统一技术措施一、电气施工图制图统一规定1、图例（1）以天正电气软件的图块为基础，但其图块应采用多义线块，其线宽为25（1：100图幅）、30（1：150图幅）；或在天正图库内定义“11号”色显示其线宽。
（2）天正软件设置中“设备块尺寸”属性设为400（1:100图幅）、500（1:150图幅）。
2、图线（1）所有图元的颜色属性应为“bylayer”，线型属性宜为“bylayer”。
（2）引线标注：1）严格按照《房屋建筑制图统一标准》GB/T 50001—2001执行。
2）引出线应以细实线绘制，采用水平方向的直线，或与水平方向成30°、45°、60°、90°的直线，经上述角度再折为水平线。
文字说明注写在水平线的上方。
3）同时引出几个相同部分的引出线，要互相平行，也可画成集中于一点的放射线。
4）引线与标注不得与其它文字、数字、轴号、图例、管线发生重叠或混淆现象。
（2）删除建筑条件图中与电气设计文件无关的尺寸、标注、文字、符号，保留主轴线、轴号、指北针（一层）、两道尺寸线、房间名称标注、标高等。
（3）建筑条件图中的0层、定义层、轴线层的颜色属性不改，且不允许在这些图层上画图；柱填充图层的颜色属性改为14号色；其它所有图层的颜色属性改为9号色。
（4）所有电气图层的颜色均为1～7号色，不得为其它颜色。
（5）强电、消防线路以多义线实线绘制，平面图比例为1：100时，线宽35；平面图比例为1：150时，线宽50。
（6）消防线路以不同图层、不同线型加以区分，具体如下：报警及联动线用多义线实线、消防电话线用点划线、应急广播线用虚线；其它如手动直接控制线、消火栓按钮启泵线等控制线用虚线。
线宽35（1：100时）；线宽50（1：150时）。
（7）线槽、桥架以双虚线表示，双虚线的围合宽度一般与线槽和桥架的设计宽度等同，亦可视情况适当加宽或减窄，以清晰美观为原则。
电气制图规范电气制图规范是电气设计和施工过程中必须遵循的一些准则和标准，旨在确保电气系统的安全运行，并提高工作效率。
以下是电气制图规范的一些重要内容：1.符号和标注：在电气制图中使用标准的符号和标注，确保通用性和一致性，方便阅读和理解。
2.图纸布局：电气制图应按照统一的布局要求进行排版，包括标题、图例、项目信息等，以便于整理和归档。
3.尺寸标注：所有线路、设备和零件的尺寸应在制图上进行标注，确保施工准确性和布线合理性。
4.线型和文字：使用统一的线型和文字样式，如线宽、字体大小和间距等，以确保图纸的一致性和可读性。
5.线路标识：每根线路都应有唯一的标识，包括线路类型、电压等级、回路编号等，方便施工和维护。
6.图例和注释：在电气制图中应包括图例和注释，解释和说明各个符号和线路的含义和功能，方便理解和操作。
7.层次结构：根据不同的功能和用途，电气制图应采用分层结构，将各个电气系统和设备划分为不同的层次，方便查找和管理。
8.接地和接地系统：在电气制图中应标注接地和接地系统的位置和连接方式，确保电气系统的安全性和稳定性。
9.设备安装：对于设备的安装位置和方式，应在电气制图中进行标注，并指定必要的安装要求，如间距、固定方法等。
10.施工顺序：电气制图还应指导施工人员按照特定的顺序进行施工，以确保施工的合理性和安全性。
电气制图规范的目的是为了确保电气系统的正常运行和安全性，为电气工程项目的设计、施工和维护提供指导和参考，提高工作效率和质量。
同时，电气制图规范也有助于减少人为错误和失误，降低事故和故障的发生率，保护人员和设备的安全。
因此，电气制图规范对于电气工程的成功完成和项目的成功运行起到了重要的作用。
建筑电气施工图设计要求关于，分享给大家，希望对大家有帮助。
一、在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图纸主要设备表、计算书。
二、图纸目录：先列新绘制图纸，后列重复使用图。
三、施工设计说明1工程设计概况：应将经审批定案后的初步设计说明书中的主要指标录入。
2各系统的施工要求和注意事项。
3设备定货要求。
4防雷及接地保护等其它系统有关内容。
5本工程选用标准图图集编号、页号。
四、设计图纸1施工设计说明、补充图例符号、主要设备表可组成首页，当内容较多时，可分设专页。
2电气总平面图1）标注建筑物名称或编号、层数或标高、道路、地形等高线和用户的安装容量；2）标注变、配电站位置、编号；变压器台数，容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量；3）架空线路应标注：线路规格及走向，回路编号，杆位编号，挡数、档距、杆高，拉线、重复接地、避雷器等；4）电缆线路应标注：线路走向、回路编号、电缆型号及规格、敷设方式、人孔位置；5）比例、指北针；6）图中未表达清楚的内容可附图作统一说明。
3变，配电站1）高、低压配电系统图图中应标明母线的型号、规格；变压器、发电机的型号、规格；标明开关、断路器，互感器、继电器，电工仪表等的型号、规格、整定值。
图下方表格标注：开关柜编号、开关柜型号、回路编号，设备容量，计算电流、导体型号及规格、敷设方法、用户名称、二次原理图方案号，。
2）平、剖面图按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、补偿柜、支架、地沟、接地装置等平、剖面布置、安装尺寸等，当选用标准图时，应标注标准图编号、页次；标注进出线回路编号、敷设安装方法，图纸应有比例。
3）继电保护及信号原理图继电保护及信号二次原理方案，应选用标准图或通用图，当需要对所选用标准图或通用图进行修改时，只需绘制修改部分并说明修改要求。
控制柜、直流电源及信号柜、操作电源均应选用企业标准产品，图中标示相关产品型号、规格和要求。
电气图纸的绘制规则一、电气图纸绘制的一般规则1、电气图图纸的格式一般由边界线、图框线、标题栏、会签栏组成。
2、用来记录图样的名称、图号、张次、更改和有关人员签署等内容的栏目称为标题栏。
标题栏相当于图纸的铭牌，位于图纸的下方或右下方。
3、对图纸上的对象进行说明的是注释。
将注释内容直接放在所要说明的对象附近，如有必要，可使用指引线。
4、电气图中的汉字采用国家正式公布的长仿宋体，字高有20、14、10、7、5、3.5、2.5等七种，字体宽度约为字高的2/3，而数字通常采用正体。
5、绘制电气图时，应采用国家统一规定的图形符号和文字符号表示电气元器件。
可以将同一电气元器件分解为几部分，画在不同的回路中，但同一电气元件的不同导电部件必须采用相同的文字符号标注。
当使用相同类型电器时，可在文字符号后加注阿拉伯数字序号来区分。
6、绘制电气图时，通常将主回路与控制回路分开，主回路用粗实线画在控制回路的左边或上部，控制回路以细实线画在主回路的右边或下部。
控制回路中电源线分列两边，按电器元件动作顺序由上而下平行绘制。
7、绘制电气图时，电器触头的绘制规律为左开右闭、下开上闭，触头的图示状态应按该电器的不通电状态和不受力状态绘制。
1）对于接触器、继电器触头按电磁线圈不通电时的状态绘制；2）对于按钮、行程开关按不受外力作用时的状态绘制；3）对于低压断路器、隔离开关、负荷开关及组合开关按断开时的状态绘制；4）对于热继电器按未脱扣时的状态绘制；5）对于速度继电器按电动机转速为零时的状态绘制；6）对于事故、备用与报警开关等按设备处于正常工作时的状态绘制；7）对于标有“OFF”等多个稳定操作位置的手动开关则按拨在“OFF”位置时的状态绘制。
二、接线图的绘制规则1、接线图中，按国标图形符号表示电气元器件，但同一符号不得分开画。
2、接线图中，不明确表示电路的原理和元件间的控制关系，只表示电器元件的实际安装位置、实际配线方式。
3、接线图中，在确定各对象在图纸上的位置时，需要了解各对象的形状大小，以安排合理的空间范围。
建筑电气工程施工图的工程一、建筑电气工程施工图的定义建筑电气工程施工图是基于建筑电气工程设计方案，详细展示建筑物内电气设备、电气线路、电气布局等内容的绘制图纸，是建筑电气工程设计方案的具体呈现，也是施工单位进行施工的操作指南。
二、建筑电气工程施工图的编制原则1.合理性原则：建筑电气工程施工图应符合相关法律法规和国家标准，保证施工质量、安全性和经济性。
2.清晰明了原则：建筑电气工程施工图要求绘制清晰、明了，方便施工人员查阅和操作。
3.细致完备原则：建筑电气工程施工图应包含建筑物内所有电气设备、电气线路、配电箱、开关、插座等细节，确保施工的全面性和完备性。
4.规范化原则：建筑电气工程施工图应符合相关设计规范和标准，避免出现不符合要求的问题。
三、建筑电气工程施工图的内容要求1.电气设备布置图：包括建筑物内所有电气设备的布置位置、安装高度等信息。
2.电气布线图：展示建筑物内所有电气线路的走向、连接方式、规格等信息。
3.配电箱布置图：展示建筑物内配电箱的位置、配电情况等信息。
4.开关插座布置图：展示建筑物内所有开关、插座的位置、数量、类型等信息。
5.接地引线图：展示建筑物内所有设备的接地引线情况。
6.防雷接地引线图：展示建筑物内所有设备的防雷接地引线情况。
7.自动控制系统布线图：展示建筑物内自动控制系统的布线情况。
8.照明布线图：展示建筑物内所有照明设备的布线情况。
四、建筑电气工程施工图的绘图要求1.标准化：建筑电气工程施工图绘制应符合相关规范和标准，字迹清晰，线条粗细适中。
2.明确性：建筑电气工程施工图上所有信息应清晰明了，符号、图例应使用统一规范。
3.尺寸一致性：建筑电气工程施工图上的尺寸应一致，确保施工的准确性。
4.布局合理：建筑电气工程施工图上的内容布局合理，易于施工人员理解和操作。
五、总结建筑电气工程施工图是建筑电气工程设计的重要组成部分，它具有指导施工、保证施工质量、安全和经济等重要作用。
编制建筑电气工程施工图要符合相关原则和规范，内容要求全面细致，绘图要求标准明确，确保施工的顺利进行。
