互联网数据中心(IDC)业务介绍精品PPT课件

格式：ppt
大小：432.50 KB
文档页数：21

下载文档原格式

大数据中心 ppt

我国数据中心机架规模持续稳步增长，大型以上数据中心规模增长迅速。近年来，我国数据中心机架规模稳步增长，按照标准机架 2.5kW 统计，截止到 2021 年年底，我国在用数据中心机架规模达到 520 万架，近五年年均复合增速超过 30%。其中，大型以上数据中心机架规模增长更为迅速，按照标准机架 2.5kW 统计，机架规模420 万架，占比达到 80%。
从我国数据中心下游应用分布情况来看，互联网厂商是我国数据中心主要的应用端，需求占比达60%，其次为金融业和政府机关，占比分别为20%和10%。
CONTENTS
目录
01. 行业概述及发展背景
02. 行业发展现状及市场分析
03 项目总体规划及建设方案 .
04. 案例分析 05. 盈利模式心、中金数据昆山以号中心）
我国头部互联网企业及第三方服务商也在积极开展节能减排技术实践，建设运营HVDC、自研“零功耗”臵顶冷却单元及 AI 调优技术，年均 PUE 达到 1.08；秦淮数据环首都数据中心利用模块化、绿电交易及资源回收等技术，年均 PUE 达到 1.15，可再生能源利用率达到了 100%。
行业发展现状-低碳环保：技术机制不断完善，节能实践快速推进
国际互联网巨头积极推动绿色能源使用，促进数据中心节能减排。谷歌、苹果和脸书积极公布可再生能源使用进展，并分别于2017 年、2018 年及 2020 年实现运营体系 100%可再生能源使用。微软和亚马逊计划于 2025 年实现 100%可再生能源使用目标。
◈《数据中心能效限定值及能效等级》 GB40879-2021 ◈《关于完整准确全面贯彻新发展理念做好碳达峰碳中和工作的意见》
◈关于组织开裹2021 年国家绿色数据中心推荐工作的通知 ◈《“十四五”信息通信行业发展规划》、《关于加强产融合作推动工业绿色发展的指导意见》

北京联通互联网数据中心(-IDC-)业务介绍

整机租用服务
主要面向企业用户。与共享主机服务不同，它是由一个用户独享一台应用服务器的所有资源，例如CPU、内存、硬盘和网络带宽等。
增值服务
(1)企业邮箱租用服务。 (2) VPN安全加密服务。 (3) 网络安全服务。 (4) 全球负载均衡服务。
(5) WEB缓存加速服务。 (6) 全网CDN服务。
企业邮箱租用服务
主要针对中小ISP和各种类型的企业用户。上述用户通过租用数据中心服务提供商所提供的电信级别的电子邮箱，可以吸引更多的注册用户，方便信息交流，并且减少设置、管理和维护成本。
VPN安全加密服务
主要针对数据中心的主机托管客户、主机租用客户和虚拟主机客户。通过这种服务可以保证上述用户Internet数据传输的安全。
主机托管服务
通常针对较大的ICP用户和企业用户。这些用户有较强的技术实力，并且愿意自行建设、管理和维护应用系统。针对这类用户，数据中心服务提供商通常只是提供机架空间、电源和 Internet接入。
共享主机服务
主要面向中小企业用户。它是由数个用户共享一台应用服务器的所有资源，例如CPU、内存、硬盘和网络带宽等。数据中心服务提供商可以提供包含域名、电子邮箱、WEB在内的全套企业上网服务。
IDC结构简图
优势
Perfect The Sky !
优势
北京联通IDC在全网中位于骨干节点，是中国联通全网内容分发的核心。
访问无瓶颈，带宽充足有保障，6G光纤接入中国联通互联网Uninet骨干网，2G到 ChinaNet，4G到China169，1G到CerNet， 1G到CncNet。
机房724小时有人值守防火墙入侵检测安全修补等增强性安全服务选用机房概况中国联通有限公司北京分公司互联网数据中心idc为中国联通投资兴建的最大的idc之一位于北京市海淀区羊坊店路91号中国联通北京分公司京门大厦综合通信楼内

数据中心机房.ppt

机房内安装有UPS不间断电源、精密空调、机房电源等大量配套设备，需要配置辅助机房。为了方便管理，有时将通信机房与信息网络机房合在一起建设，使得机房的面积相对较大。此外，机房布局时还应设独立的出入口;当与其他部门共用出人口时，应避免人流、物流交叉;人员出人主机房和基本工作间应更衣换鞋。机房与其他建筑物合建时，应单独设防火分区。机房安全出口不应少于两个，并尽可能设于机房两端。
机房的各个系统是按功能需求设置的，其主要工程包括机房区、办公区、辅助区的装修与环境工程;可靠的供电系统工程(UPS、供配电、防雷接地、机房照明、备用电源等);专用空调及通风;消防报警及自动灭火;智能化弱电工程(视频监控、门禁管理、环境和漏水检测、综合布线、KVM系统等)。
机房地面
数据中心的总体建筑结构根据电信级数据中心的特点设计建造。地面具有高达8级的抗震强度，每平方米有 1600公斤的承重能力，可在各种特殊情况下最大限度地保障客户设备和数据的安全。
接地系统
机房接地形式为机房专用直流逻辑地，设一组新的接地极，接地电阻小于1Ω；
机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地（其电阻小于4Ω）
防雷系统
大楼沿低压线路进户的传导直击雷是不大可能的。中心机房内设备主要需要进行直接雷击引起的电阻耦合方式（地电位反击）的防护、以及附近高层建筑落雷时造成的电感性、电容性耦合干扰的防护。
机房共采用7台艾默生模块化精密空调，采取下送风、上回风的送风方式达到恒温恒湿的目的。
空调系统
空调系统
门禁系统
门禁管理系统的主要目的是保证重要区域设备和资料的安全。系统实现对来访者的身份确认和通道控制。卡片采用现在流行的感应式卡片。卡出入系统具有权限设置的功能，即每张卡可进出的时间、可进出哪道门，可为不同的卡片持有者不同的权限。每次有效的进入都有存档或统计。

IDC产品介绍PPT课件

12
IDC机房介绍—安全条件
机房具有7X24小时专业保安和武警、经警安全保卫。机房具有闭路监视系统，配备专门监控人员7X24小时监控。同时
可向客户提供远程监视服务核心机房监控系统及门禁系统的日志在3个月内可追查。机房具有IC卡门禁系统，防止无关人员进出机房。机房工作人员根据授权情况维护客户设备。可以根据客户需求，代为客户设备投保服务。
IDC业务介绍—服务承诺
– 提供高速、安全、可靠的网络环境，全年网络可使用率达到99.99%
– 提供电信级机房，恒温，恒湿及先进的监视系统，消防系统
– 双路供电，智能UPS及柴油发电机 – 提供标准机架用以放置服务器及附属设备 – 提供服务器、网络设备及线路的安装 – 7X24小时网络连通性监视及实时告警 – 7X24小时技术支持
有备用系统。对有特殊安全需求的客户提供机笼服务和VIP包房服务。为客户提供公共的操作间、工作区和休息室。机房7X24小时对客户开放，方便客户随时出入机房。
11
IDC机房介绍—电力条件
双路供电，具有智能UPS及在线柴油发电机。
UPS可以持续供电30分钟，柴油发电机可长时间供电，为客户提供可靠的电力供应保障。
3
IDC业务介绍—总体情况
北京网通数据中心是建设运营的全国最早、最大、最先进、最成熟的数据中心，依托强大的中国公众计算机互联网（CHINANET）。
1996年8月投入使用，发展到现在拥有一类机房13个，二类机房8个，总面积达上万平米。
资源丰富、设施精良、技术先进、人才济济、服务一流。

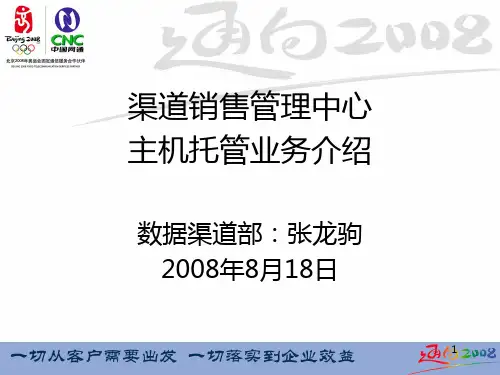

渠道销售管理中心主机托管业务介绍
数据渠道部：张龙驹 2008年8月18日
1
IDC产品定义

中国电信互联网数据中心（IDC）业务介绍

一、业务描述互联网数据中心（Internet Data Center，IDC）是在Internet发展过程中应运而生的一类新型互联网服务，是以电信级的机房和网络资源为依托，为政府企业、应用服务提供商、内容服务提供商、系统集成商、ISP提供大规模、高质量、安全可靠的服务器托管、租用以及ASP等增值服务的网络平台。

二、业务定位1、跨国企事业机构2、国家政府机构3、国内企事业单位4、互联网服务提供商5、互联网内容供应商6、电子商务服务供应商7、应用软件服务供应商8、系统集成商9、多媒体服务商10、网站设计及托管供应商三、业务特征互联网数据中心具备大规模的场地及机房设施，高速可靠的内外部网络环境，系统化的监控支持手段等一系列条件的主机存放环境。

基于这一环境，IDC对外提供依托于Internet 的一系列由主机托管到应用外包等不同层次的服务。

数据中心不仅要提供服务器硬件、快速安全的网络，还要提供对服务器的监管服务、有关网络的管理及服务品质保证，而且要有高度可靠的安全的机房网络环境。

中国电信目前在北京、上海、广州、西安设有四家骨干节点IDC，面向全国提供服务，各省市均建有电信级的IDC机房，提供IDC服务。

IDC具有以下业务特点：1、成本较低与单独构建机房和租用专线上网相比、其整体运营成本有较大降低。

2、可靠性高电信级机房提供365天7×24小时全天候运营服务，专业技术人员负责维护，网络稳定，安全性能更高。

重要网络设备采用双点备份，提供99.99%的网络连通率保障。

3、高速接入利用高速线路实现无阻塞直接联入CHINANET骨干网，用户可以任意选择2M-2.5G（独享或共享）接入速率。

4、灵活性好用户启动业务快，托管网络设备扩展方便。

5、服务品质保证服务品质协议（Service Lever Agreement，SLA）是目前国际通行的客户服务评估标准，是一种由服务供应商与用户签署的相应服务。

中国电信IDC的SLA，保证为用户提供电信级高水平的服务保障，以及全国联动的7×24小时客户服务和一站式解决方案。

[课件]IDC基础培训PPT

(4)什么是延迟数据更改在一个服务器上完成与该更改出现在另一个服务器上之间所用的时间就是延迟。因为地理位置的不同和即时网络状况的差异，从一个地区到另一个地区的网络延迟是会有很大变化的，延迟以毫秒来计。全国主要的八大网络骨干节点分别为：北京、上海、成都、南京、武汉、沈阳、广州、西安。
在cnnic（中国互联网中心）的官网上有最新的ip数据库信息，我们可以通过ip地址查询出ip地址所属公司的信息。由上图查询可以得知，问题ip是中国网通的骨干节点，从而确定问题节点。
3、网站备案
（1）网站这里先给大家介绍几个网站的概念。经营性网站通过互联网向上网用户有偿提供信息或者网页制作等服务活动。国家对经营性互联网信息服务实行许可制度；经营性网站需要运营，企业需要组织人力物力财力对该网站进行不间断的维护，以期接触到更多的潜在客户，获得销售机会非经营性网站通过互联网向上网用户无偿提供具有公开性、共享性信息的服务活动。国家对对非经营性互联网信息服务实行备案制度。按照《互联网信息服务管理办法》，个人网站和企业网站均属于非经营性的，因此在备案的时候通常做非经营性网站icp备案。
（2）什么是带宽带宽：在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。对于带宽的概念，比较形象的一个比喻是高速公路。单位时间内能够在线路上传送的数据量，常用的单位是bps(bit per second)。计算机网络的带宽是指网络可通过的最高数据率，即每秒多少比特。
（3）什么是BGP BGP,即边界网关协议，是自主网络系统中网关之间交换器路由信息的协议。边界网关协议常常应用于互联网的网关之间。现在北京机房的带宽就是BGP带宽。那么为什么我们要使用BGP带宽，它的好处又在哪里呢？

IDC行业介绍ppt课件

4941KW*1.2*2=11858KW 设计院配置：1*5880KW（离心式）+2*2400KW（离心式）+2*1200KW（螺杆式）
螺杆式冷水机组/离心式冷水机组小容量用螺杆式，大容量用离心式，以500冷吨为界
21
3、空调系统——水冷机组选型2
冷水机组冷量的计算方式，冷水机制冷原理，计算方式： 1：体积（升）×升温度数÷升温时候（分）×60÷0.86（系数）=容量（w） 2：体积（吨或立方米）×升温度数÷升温时候（时）÷0.86（系数）= 容量（kw）主机循环水流量=容量（KW） ×0.86 ÷温差（一般取5℃）沙溪主机循环水流量=5580 ×0.86 ÷5m³/h=1011m³/h 管径根据流量加流速确定，网上搜流量流速管径表，可找到对应的口径。
15
2、供配电系统——变压器选型
变压器总容量：基数是：通信负荷+空调负荷+建筑负荷，根据数据中心的定位（T4/T3/T2或 A/B/C级），一般变压器的配置采用2N系统，变压器总容量=2X (通信负荷+ 空调负荷+建筑负荷）确定台数：变压器常用的规格是：1600KVA、1800KVA、2000KVA及2500KVA。故数据中心变压器台数=变压器总容量/变压器的规格例：2*8160/0.9KVA=18134KVA，需要8台2000KVA+2台1600KVA
16
2、供配电系统——母线选型选型
用于变压器与配电柜之间的连接，柜与柜之间的连接，或柜出线用的，传输电流的主干线。母线电流等级A=变压器大小KVA *2 例如：2000KVA对应的母线就是4000A 价格：n元/(安*米）例如：3元/(安*米），每米4000A的母线价格为12000元（未含其它）

数据中心机房PPT课件

•23
综合布线系统
现代的建筑物，其楼内信息传输通道系统(布线系统)已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案; 同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。
•21
消防系统
《高层建筑防火设计规范》GBJ45-82 《火灾自动报警系统设计规范》GBJ116-88 (2)消防自动报警及控制系统的组成
消防控制中心包括智能火灾报警控制主机，用于集中报警及控制。消防控制中心外围报警及控制包括光电感烟探测器、感温探测器、组合控制器和气瓶等。上述设备位于各楼层现场和端子箱内。
•22
保安监控系统
在公共区域和出入口处、机房内机架间、VIP机房、核心机房、网管中心、动力机房,楼梯与走廊, 电梯等均装有摄象机，进行7×24全方位闭路电视监控录像。录象保留30天。专业保安人员24×7×365小时机房值守，随时巡视。
在机房的进出入大门里安装被动红外探头，设防其间所有非正常开启将立即触发报警。
•14
接地系统
机房接地形式为机房专用直流逻辑地，设一组新的接地极，接地电阻小于1Ω；
机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地（其电阻小于4Ω）
•15
防雷系统
大楼沿低压线路进户的传导直击雷是不大可能的。中心机房内设备主要需要进行直接雷击引起的电阻耦合方式（地电位反击）的防护、以及附近高层建筑落雷时造成的电感性、电容性耦合干扰的防护。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

互联网数据中心（ IDC ）业务介绍
什么是IDC?
IDC,是英文Internet Data Center的缩写，即互联网数据中心。
它为ICP、企业、媒体和各类网站提供大规模、高质量、安全可靠的专业化服务器托管、空间租用、网络批发带宽等业务。
用户为什么托管？
优化资源、降低成本、不必投巨资建设自已的机房
增值服务
(1)企业邮箱租用服务。 (2) VPN安全加密服务。 (3) 网络安全服务。 (4) 全球负载均衡服务。
(5) WEB缓存加速服务。 (6) 全网CDN服务。
企业邮箱租用服务
主要针对中小ISP和各种类型的企业用户。上述用户通过租用数据中心服务提供商所提供的电信级别的电子邮箱，可以吸引更多的注册用户，方便信息交流，并且减少设置、管理和维护成本。
共享专业化的网管系统、7*24专业运维及安全服务、大容量的网络带宽及存储
建立良好的企业形象及使企业IT系统的维护和升级流程简约化
互联网数据中心有什么?
高品质的机房设施充沛稳定的电力供应高可靠性的网络联接与各大ISP网络的高速互联互通 SLA的服务品质保证专业化的网管监控、7*24专业人员运维服务;机
房7＊24小时有人值守防火墙、入侵检测、安全修补等增强性安全服
务选用
提供服务
基础服务
(1) DNS域名解析服务 (2) 机房、机架空间出租服务 (3) 主机托管服务 (4) 共享主机服务(虚拟主机) (5) 独享主机服务(整机租用)
DNS域名服务
主要面向中小企业，用于配合虚拟主机、主机租用服务等，由数据中心服务提供商代为申请、注册用户域名。
共享主机服务
主要面向中小企业用户。它是由数个用户共享一台应用服务器的所有资源，例如CPU、内存、硬盘和网络带宽等。数据中心服务提供商可以提供包含域名、电子邮箱、WEB在内的全套企业上网服务。
整机租用服务
主要面向企业用户。与共享主机服务不同，它是由一个用户独享一台应用服务器的所有资源，例如CPU、内存、硬盘和网络带宽等。
VPN安全加密服务
主要针对数据中心的主机托管客户、主机租用客户和虚拟主机客户。通过这种服务可以保证上述用户Internet数据传输的安全。
网络安全服务
针对数据中心的所有托管和租用客户；随着网络黑客的盛行和攻击手段的多样化，数据中心的客户需要数据中心服务提供商从整体网络安全出发，在数据中心的出口处就能够及时监测到黑客的攻击并加以防范和保护。
全网CDN服务
针对所有存在WEB应用和面向全国客户的ICP 网站和企业用户。通过这种服务可以使 Internet客户在访问这些网站时，能够就近访问本地缓存服务器中缓存的内容，从而加快请求响应时间，并且减少网络延迟和原始WWW 服务器的负载。
综述
综上所述，IDC具有丰富的网络资源，可以为用户提供理想的网络环境。同时可以提供7*24 不间断的专业服务和技术支持，为用户提供全面的基础服务和最佳的增值服务，保障用户设备在安全稳定的状态下运行。另外，目前的几款套餐可以保证满足用户的大多数需求，价格也比较合理，具有广阔的市场空间。
负载均衡服务
提供给ICP门户网站的高可用性服务，针对ICP 用户大量的WWW内容请求和多服务器应用，克服高峰拥塞需求，通过负载平衡技术，实现 WWW服务的高可用性。WFra bibliotekB缓存加速服务
针对数据中心所有存在WWW应用的用户提供高速缓存服务，从而加快HTTP请求的响应速度，并且减轻后台WWW服务器的负载。
机房机架空间出租
主要针对大的ISP用户和企业用户。通常这类用户拥有足够的资金和技术力量，它们只需要数据中心服务提供商提供机房或机架空间、电源和Internet骨干互联带宽等电信资源即可。
主机托管服务
通常针对较大的ICP用户和企业用户。这些用户有较强的技术实力，并且愿意自行建设、管理和维护应用系统。针对这类用户，数据中心服务提供商通常只是提供机架空间、电源和 Internet接入。
