雨淋阀维护操作手册(清晰整齐)

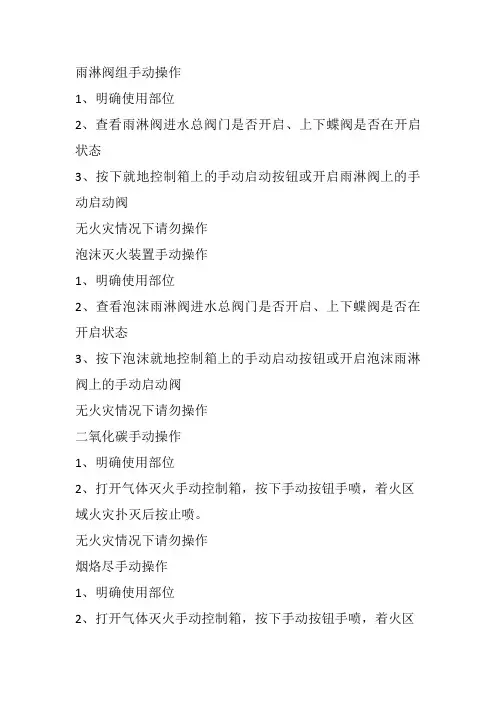

雨淋阀组手动操作
雨淋阀组手动操作
1、明确使用部位
2、查看雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下就地控制箱上的手动启动按钮或开启雨淋阀上的手动启动阀
无火灾情况下请勿操作
泡沫灭火装置手动操作
1、明确使用部位
2、查看泡沫雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下泡沫就地控制箱上的手动启动按钮或开启泡沫雨淋阀上的手动启动阀
无火灾情况下请勿操作
二氧化碳手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区域火灾扑灭后按止喷。

无火灾情况下请勿操作
烟烙尽手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区
域火灾扑灭后按止喷。

3、在气体灭火手动控制箱无法启动的情况下，在烟烙尽储瓶间找到对应瓶头阀与选择阀扳下手动启动杆，气体开始喷放。

无火灾情况下请勿操作
防火卷帘手动操作
1、防火卷帘手动操作按钮分别控制上升、停止和下降，向上箭头控制卷帘上升、向下箭头控制卷帘下降。

通风轴流风机手动操作
通风轴流风机控制装置按红色按钮开启，黑色按钮关闭。

雨淋阀操作说明发电部目录一期雨淋阀操作说明 (3)1、雨淋阀现场位置： (3)2、雨淋阀操作位置 (3)3、操作方法 (3)4、雨淋阀现场操作 (3)二期雨淋阀操作说明 (5)1、雨淋阀现场位置： (5)2、雨淋阀操作位置 (6)3、操作方法 (6)4、雨淋阀现场操作 (9)三期雨淋阀操作说明 (11)1、雨淋阀现场位置： (11)2、雨淋阀操作位置 (12)3、操作方法 (13)4、雨淋阀现场操作 (16)一期雨淋阀操作说明1、雨淋阀现场位置：2、雨淋阀操作位置2.1 #1主变雨淋阀和#1高厂变雨淋阀操作把手在#1机单元后面立盘。

2.2 #2主变雨淋阀和#2高厂变雨淋阀操作把手在#2机单元后面立盘。

2.3 #1、#2高公变和#1高备变以及一期备励变雨淋阀操作把手在老网控立盘。

3、操作方法3.1一期雨淋阀均可通过立盘把手操作，掰动把手开关，指示灯亮，雨淋阀即开启。

3.2开启就地手动启动阀，也可实现雨淋阀动作。

4、雨淋阀现场操作4.1一期雨淋阀系统图4.2 雨淋阀操作4.2.1检查雨淋阀前后信号手门关闭，压力表完好。

4.2.2检查雨淋阀前检查门关闭。

4.2.3检查雨淋阀水力警铃报警管路排水门关闭。

4.2.4检查雨淋阀水力警铃报警试验手门关闭。

4.2.5检查雨淋阀就地手动启动阀关闭。

4.2.6检查雨淋阀注水门关闭。

4.2.7开启雨淋阀注水门，自动排气门排气后关闭，检查雨淋阀控制腔室压力正常。

4.2.8开启雨淋阀前检查门。

4.2.9缓慢开启雨淋阀前供水信号手门。

4.2.10雨淋阀前检查门见连续水流关闭。

4.2.11检查雨淋阀喷淋系统无漏水现象。

4.2.12开启雨淋阀试验手门，水力警铃报警声响，主机来开关动作报警，关闭试验手门。

4.2.13开启雨淋阀警铃供水手门。

4.2.14开启雨淋阀后供水信号手门（开启后遇有报警雨淋阀将自动启动）。

4.2.15在单控主机或就地按钮以及就地手动启动手门即可实现雨淋阀启动。

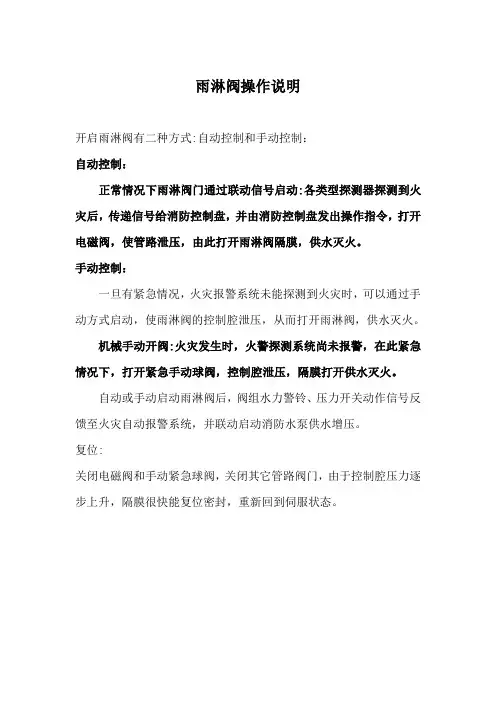

雨淋阀操作说明
开启雨淋阀有二种方式:自动控制和手动控制：
自动控制：
正常情况下雨淋阀门通过联动信号启动:各类型探测器探测到火灾后，传递信号给消防控制盘，并由消防控制盘发出操作指令，打开电磁阀，使管路泄压，由此打开雨淋阀隔膜，供水灭火。

手动控制：
一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过手动方式启动，使雨淋阀的控制腔泄压，从而打开雨淋阀，供水灭火。

机械手动开阀:火灾发生时，火警探测系统尚未报警，在此紧急情况下，打开紧急手动球阀，控制腔泄压，隔膜打开供水灭火。

自动或手动启动雨淋阀后，阀组水力警铃、压力开关动作信号反馈至火灾自动报警系统，并联动启动消防水泵供水增压。

复位:
关闭电磁阀和手动紧急球阀，关闭其它管路阀门，由于控制腔压力逐步上升，隔膜很快能复位密封，重新回到伺服状态。

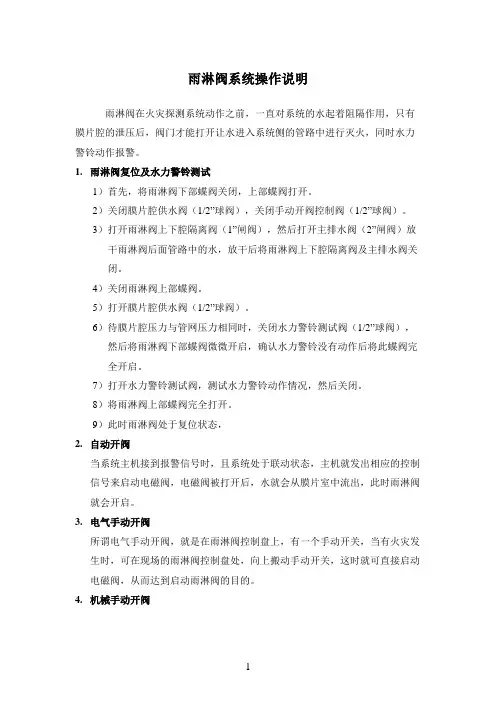

雨淋阀系统操作说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。

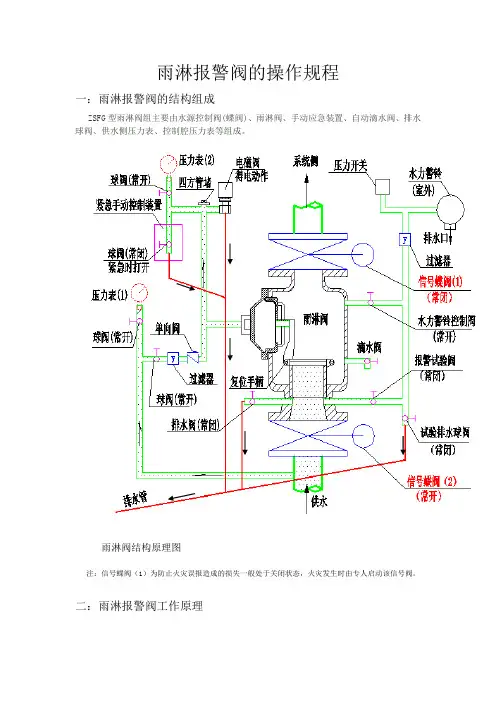

雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。

雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。

二：雨淋报警阀工作原理平时雨淋阀腔内外压力平衡处于关闭状态 火灾发生火灾报警控制器经分析与判断为火灾输送信号至电磁阀打开泄水启动手动应急装置开启雨淋阀 雨淋阀腔内压力小于腔外压力雨淋阀开启 压力水流经消防管网从开式喷头喷出大量的水隔离整个保护区 火灾扑灭 拔动复位手柄，雨淋阀瓣组件关闭雨淋阀内外压力平衡重新处于关闭状态水力警铃发出报警声电磁阀开启不了时三：雨淋报警阀的维护与保养 1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。

2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。

3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。

4)应保持配套过滤器清洁，经常对过滤器进行清洗。

5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。

6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。

7) 主排水试验：确认信号蝶阀（2）处于开启状态 观察水流是否稳定水流不稳定水流稳定 疏通堵塞的供水管路排水试验成功关闭排水阀 确认信号蝶阀（1）处于关闭状态打开排水阀8)报警试验：9）雨淋报警阀检修时间 序号 检修内容 时间 备注 1观察水压状态是否正确 一周 2观察阀门所处的状态是否正确关闭水力警铃控制阀打开报警试验阀警铃发出报警声试验成功关闭报警试验阀打开水力警铃控制阀 警铃不报警检查警铃入口处是否堵塞或铃锤卡死排除报警试验管道中的积水确认信号蝶阀（2）处于开启状态确认信号蝶阀（1）处于关闭状态一周4主排水试验一季度5 报警试验一季度6 雨淋装置及其辅件一年7 开阀功能试验一年8 检查密封件和阀座，清除污物一年2. 常见的问题及处理方法序号问题原因分析解决措施1 自动滴水阀漏水1.产品有自身的质量问题更换产品2.雨淋系统因安装调试或平时的定期试验及灭火工作后没有将系统侧管内的余水排尽就有可能造成自动滴水阀漏水打开放水阀排除管内余水3.水质不洁很可能造成雨淋阀隔膜球面中线密封处遗有施工时进入管内的小杂物或脏水中的杂质（如生料带、麻丝以及其它一些杂物）而使球状密封面不能完全密封所致启动雨淋阀让水流冲刷掉遗留在密封面处的杂质便2防复位器不能复位问题一般是因水质过脏，有细小物质进入防复位器密封面处而造成的拆下复位器清洗干净即可解决问题。

雨淋阀操作说明范文雨淋阀是一种常用的消防设备，用于自动灭火防护系统中的雨淋系统。

它通过控制水流的开闭来实现自动喷水灭火的功能。

以下是雨淋阀的操作说明。

一、准备工作1.首先确定雨淋阀所在区域是否有足够的水源供应，确保能够提供足够的水压和流量。

2.确认雨淋阀的安装位置和连接管道的布置是否正确，确保与其他设备和管道之间的连接正确无误。

3.检查雨淋阀的外观和密封性能是否完好，确认无任何破损和泄漏。

4.查看雨淋阀的控制器是否接通电源，并确保电源电压符合要求。

二、操作步骤1.打开阀门：将雨淋阀的手动开关旋转到打开的位置，顺时针旋转直至阀门完全打开。

打开阀门后，水流将顺利通过阀门进入喷头管道，准备进行喷水灭火。

2.关闭阀门：当需要关闭雨淋阀时，将手动开关逆时针旋转直至阀门完全关闭。

此时，水流将被截断，喷水灭火的过程结束。

3.自动控制：许多雨淋阀都配备了自动控制功能。

可以通过控制器上的设置参数来指定喷水灭火的条件和模式。

比如，设置温度或烟雾传感器的触发温度或阈值，当达到设定值时自动启动雨淋系统。

4.定期维护：为了确保雨淋阀的正常运行，需要进行定期的维护保养。

包括检查阀门的密封性能、清洗阀门内部的杂质、检查控制器的电源和电缆连接是否稳固等。

三、注意事项1.在开启或关闭阀门时，应保持缓慢、平稳的手动旋转，避免猛力造成设备损坏或漏水。

2.在进行自动灭火操作前，务必确保喷头和管道等设备是否可靠连接，以免发生水流泄漏或喷头堵塞的情况。

3.对于带有自动控制功能的雨淋阀，需要定期检查电源和控制器的工作状态，确保其正常运行。

4.在使用过程中，要注意阀门是否正常开闭，防止由于阀门故障导致无法进行喷水灭火。

5.定期维护雨淋阀，清洗阀门内部的杂质和污秽物，保证阀门的正常工作。

综上所述，雨淋阀的操作说明包括准备工作、打开阀门、关闭阀门、自动控制和定期维护等内容。

操作人员应了解并掌握这些操作步骤，并注意事项，以确保雨淋阀的正常运行，提高灭火效果，保证消防系统的可靠性和安全性。

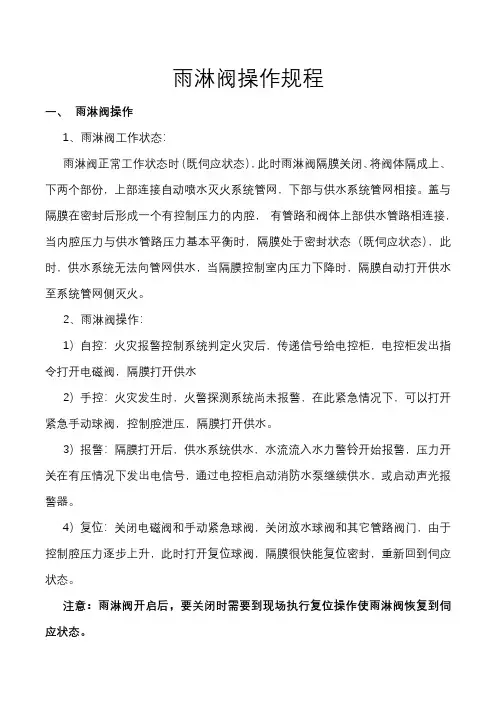

雨淋阀操作规程
一、雨淋阀操作
1、雨淋阀工作状态：
雨淋阀正常工作状态时（既伺应状态），此时雨淋阀隔膜关闭、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接。

盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（既伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水至系统管网侧灭火。

2、雨淋阀操作：
1）自控：火灾报警控制系统判定火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开供水
2）手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动球阀，控制腔泄压，隔膜打开供水。

3）报警：隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出电信号，通过电控柜启动消防水泵继续供水，或启动声光报警器。

4）复位：关闭电磁阀和手动紧急球阀，关闭放水球阀和其它管路阀门，由于控制腔压力逐步上升，此时打开复位球阀，隔膜很快能复位密封，重新回到伺应状态。

注意：雨淋阀开启后，要关闭时需要到现场执行复位操作使雨淋阀恢复到伺应状态。

雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。

雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。

二：雨淋报警阀工作原理三：雨淋报警阀的维护与保养1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。

2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。

3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。

4)应保持配套过滤器清洁，经常对过滤器进行清洗。

5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。

6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。

7)确认信号蝶阀（1）处于关闭状态确认信号蝶阀（2）处于开启状态打开排水阀观察水流是否稳定水流不稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验：9）雨淋报警阀检修时间2. 常见的问题及处理方法1、说明雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。

即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。

雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。

当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。

隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。

雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。

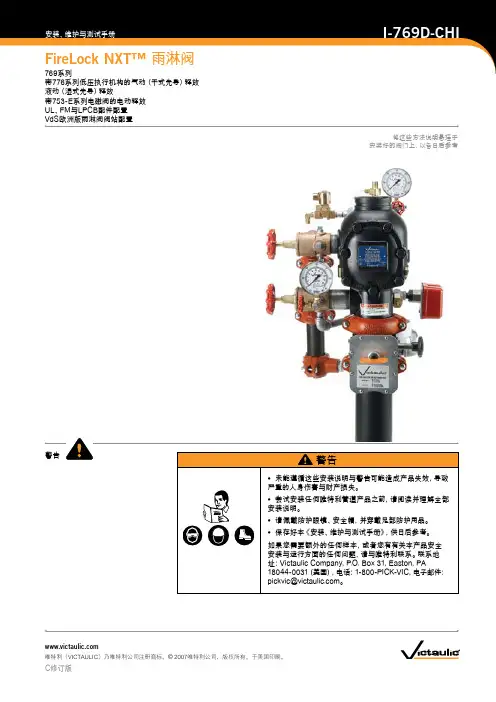

DV-5电启动雨淋阀安装及维护须知DV-5 electric actuation deluge valve installation & maintenance guidance概 述1-1/2 in ～8 in （DN40～DN200）DV-5型雨淋阀是用于消防系统的膜片式阀门，可直立或水平安装。

可作为雨淋系统、预作用系统和诸如自动喷水—泡沫联用系统、双连锁系统等特殊灭火系统的“自动供水控制阀门”。

如采用适当的配管附件，DV-5型阀门动作后，也可启动火灾报警系统。

DV-5型阀门的膜片式设计，可完成外部复位操作，使雨淋系统或预作用系统的复位操作简便易行。

阀门复位时无需拆下阀门手孔盖进行手动复位阀瓣和锁定机构。

只需向膜片腔再次充压，即可使阀门复位。

DV-5型单膜片式阀门内外均涂有防腐涂料。

内防腐选用Rilsan 涂料，可使雨淋系统的水源选用海水或含盐水。

阀门外防腐（Rilsan 涂料）可使阀门适用于各类工业处理厂和室外装置的腐蚀性环境。

警 告DV-5型雨淋阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。

灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。

应与安装商或制造商保持联系，以解决所出现的问题。

技术参数：认证：FM、UL、C-ULDV-5雨淋阀可以垂直或水平安装，最大工作压力为17.2bar。

材质：DV-5雨淋阀使用的Rilsan热塑性聚酰胺涂层提供了出色的防腐特性，并且当阀门处在内部或外部腐蚀环境中时，能够延长阀门的使用寿命。

当水源为海水或含盐水时，要作特殊考虑以延长阀体及配管的使用时间，当阀门动作后，建议用清水对管道进行冲洗。

建议供水水源采用清洁自来水。

阀体：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTMA536-77, Grade 65-45-12标准。

手孔盖板：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。

雨淋阀组手动操作
1、明确使用部位
2、查看雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下就地控制箱上的手动启动按钮或开启雨淋阀上的手动启动阀
无火灾情况下请勿操作
泡沫灭火装置手动操作
1、明确使用部位
2、查看泡沫雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下泡沫就地控制箱上的手动启动按钮或开启泡沫雨淋阀上的手动启动阀
无火灾情况下请勿操作
二氧化碳手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区域火灾扑灭后按止喷。

无火灾情况下请勿操作
烟烙尽手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区
域火灾扑灭后按止喷。

3、在气体灭火手动控制箱无法启动的情况下，在烟烙尽储瓶间找到对应瓶头阀与选择阀扳下手动启动杆，气体开始喷放。

无火灾情况下请勿操作
防火卷帘手动操作
1、防火卷帘手动操作按钮分别控制上升、停止和下降，向上箭头控制卷帘上升、向下箭头控制卷帘下降。

通风轴流风机手动操作
通风轴流风机控制装置按红色按钮开启，黑色按钮关闭。

84 雨淋阀维护操作手册 概述雨淋阀通常用于火灾探测系统接收到火警信号，中控系统发出控制信号后，要求喷淋系统能够以最快速度进入大面积喷淋状态的灭火设备。

注:文中所有长柄状手柄的开关状态都是手柄与管道同向为通，与管道垂直为关。

维护周期:一月一次。

配备工具:汗衫布若干，水桶一只，刷子一把，专用冲洗管一根。

新建路系统操作程序机电领班通知监控中心，报告本次作业的项目名称及作业地点。

监控中心确认后，方可进行作业。

——特殊情况，作业改期。

将浦东浦西两个工作井内消防泵房中的水喷淋泵开关调至手动。

将浦东浦西两个工作井内消防泵房中的泡沫泵开关调至手动。

进场开始作业。

中控室留人进行主机操作。

呼叫中控将施工侧道路交通灯转红灯。

打开箱门检查设备状况。

检查个压力表示数应正常。

上腔压力表和泄放水管压力表应为0；控制腔压力表为~1；下腔压力表为~1；泡沫压力表为~。

单位:mpa观察阀体检应无漏水漏泡沫。

.5.2.1手伸到阀体后部摸滴水阀应无水流出。

.5.2.2逆时针打开泡沫泄放阀，检查泡沫电磁阀应无泄漏。

检查完设备后对设备进行清洁养护。

用消火栓箱内的专用冲洗管，刷子对阀体非电器部分进行冲洗清扫。

汗衫布浸湿后挤干至不滴水状态，擦拭各个电磁阀及继电器。

检查压力继电器的上传信号。

逆时针打开压力继电器测试阀，对讲机呼中控主机操作员看主机上应有此雨淋阀模块的压力上传信号。

检查警铃。

压力继电器测试阀打开的状态下逆时针打开警铃控制阀，测试警铃应能听到铃声。

现场准备动作。

顺时针转动上蝶阀轮盘，关闭上蝶阀。

顺时针转动泡沫阀把手，关闭泡沫阀。

逆时针转动泄放水管阀把手，打开泄放水管阀。

顺时针转动下蝶阀轮盘，关小下蝶阀，使出来的水流不至于太大而损坏阀体。

检查雨淋阀应能正常运作。

逆时针转动手动紧急阀把手打开手动紧急阀，启动雨淋阀，观察泄水口应有水排出。

顺时针转动关闭手动紧急阀。

现场人员就地点动EASYLOCK关停雨淋阀，按1-2秒放开，反复几次。

雨淋阀操作说明雨淋阀操作说明1、引言本文档旨在提供关于雨淋阀的详细操作说明，以帮助用户正确使用和维护雨淋阀。

请仔细阅读本文档并按照说明操作，确保安全使用该设备。

2、雨淋阀的定义和组成雨淋阀是一种用于控制水流的装置，通常由阀体、阀盖、阀芯和连接管道组成。

其主要功能是在检测到火灾或其他紧急情况时，自动开启水流，扑灭火势或提供灭火支持。

3、操作前的准备在操作雨淋阀之前，请确保已经熟悉设备的构造和操作方法，并具备以下基本条件：- 安全装备：佩戴防护手套和护目镜，确保安全操作；- 检查水源：确保阀旁的水源供应正常，并且水压符合设备要求；- 关闭电源：如果设备带有电气控制系统，请确认电源已关闭。

4、雨淋阀的操作步骤4.1 打开阀盖4.1.1 使用扳手等工具，逆时针旋转阀盖上的螺母；4.1.2 慢慢松开螺母，直到能够将阀盖完全取下；4.1.3 将阀盖放置在干净的工作台上，以防止污染。

4.2 调整阀芯位置4.2.1 观察阀芯的位置，确保其处于关闭状态；4.2.2 如果阀芯需要调整位置，请使用扳手等工具，左右移动阀芯，直到达到所需位置；4.2.3 确保阀芯在所需位置时，能够有效地打开或关闭水流。

4.3 安装阀盖4.3.1 将阀盖按照正确的方向对准阀体，将其缓慢向下推动；4.3.2 一边向下推动阀盖，一边顺时针旋转螺母，直到阀盖完全安装；4.3.3 确保螺母紧固，但不要过紧，防止损害阀盖。

4.4 检查和测试4.4.1 打开水源，确保水流顺畅通过雨淋阀；4.4.2 观察阀盖周围是否存在泄漏；4.4.3 反复测试阀芯的打开和关闭功能，确保其灵活可靠。

5、维护和保养为了确保雨淋阀的正常运行和延长使用寿命，请定期进行以下维护和保养工作：- 清洁阀体和阀盖的外表面，避免灰尘和污垢积聚；- 定期检查阀盖上的螺母，确保其紧固；- 检查并更换老化或损坏的密封圈；- 检查阀芯的灵活性和可靠性。

6、附件本文档涉及的附件请参阅附带文件或联系相关部门。

消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。

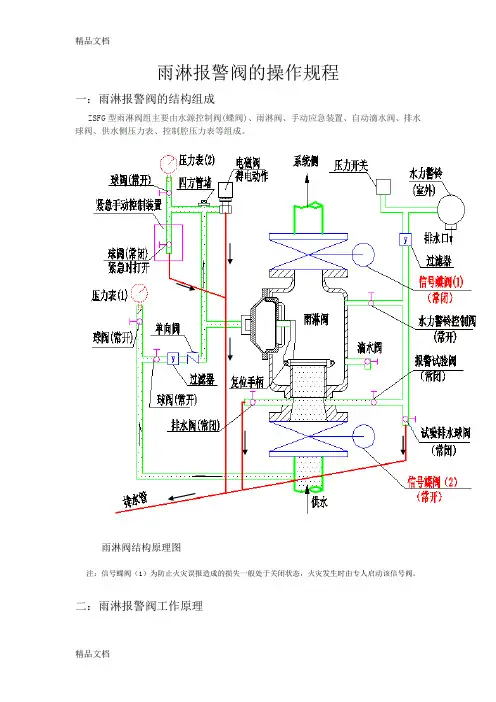

雨淋报警阀的操作规程
一：雨淋报警阀的结构组成
ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。

雨淋阀结构原理图
注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。

二：雨淋报警阀工作原理
三：雨淋报警阀的维护与保养
1.
维护与保养
1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。

2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。

3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。

4)
应保持配套过滤器清洁，经常对过滤器进行清洗。

5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。

6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。

7)
8)报警试验：
9）雨淋报警阀检修时间
2. 常见的问题及处理方法。

雨淋阀的操作说明
一、投入操作步骤：
第一步：关闭系统的主供水控制阀
第二步：关闭隔膜室的供水阀
第三步：打开雨淋阀的排水阀和系统上的全部辅助排水阀。

第四步：排完水后，关闭试验阀和全部辅助排水阀，只留下雨淋阀的排水阀仍然打开着。

第五步：推入自动滴水球阀的推杆，以便检查是否已排净了水。

第六步：打开报警控制阀。

第七步：检查紧急手动操作阀并将其手把转到关闭位置。

第八步：从外部按住复位按钮，听到“砰“的一声，雨淋阀复位。

第九步：若控制管路太脏；清洗隔膜室供水管上的过滤器。

第十步：按下控制中心控制柜中的：“复位”按钮将电子探测系统“复位”。

同时释放电磁阀，使它闭合。

第十一步：打开隔膜室的供水阀。

供水压力表和隔膜室的压力表
的指示应相同。

第十二步：部分打开主供水控制阀。

如果有水从自动滴水球阀（流出，则立即关闭主控水控制阀。

漏水的原因可能是1）阀瓣未复位或未完全锁住，2）阀瓣密封件损坏，修好后仍要重复此步操作。

第十三步：当从排水阀流出水时，则关闭它，然后全部打开主供水控制阀。

第十四步：将报警管路上的控制阀置在开的位置上，至此系统进
入了伺应状态。

二、停用操作的步骤：
第一步：关闭主供水控制阀；
第二步：打开雨淋阀的排水阀和系统上的其它辅助排水阀。

第三步：关闭隔膜室的供水阀；
第四步：此时即可进行维护保养工作。

雨淋阀系统操作说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有扣住阀瓣的动作机械脱扣，阀门才能打开让水进入系统侧的管路中去，进行灭火。

雨淋阀借助于系统的水压作用到膜片的推杆上，使它保持在伺应状态，膜片上的力借助于推杆施加在转臂上，转臂下部将阀瓣扣住，使阀关闭并保持密封。

当膜片室内的压力下降到一定程度，雨淋阀就会打开，这只要在膜片室的入口处装上一个节流器就可实现。

因为当水流过膜片室的进口和出口时，进口处由于有节流器的存在，就会产生明显的压力降，这样就会在膜片室内出现较低的压力，使得膜片后的推杆施加在转臂上的力就会减少，而扣不住阀瓣，阀瓣就会离开阀座而升起打开，阀瓣一开，水就会流向系统的作用区。

1、电气脱扣（自动开阀）当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，这时膜片中的压力就会降低。

由于主管道中的压力大于膜片室中的压力，于是雨淋阀就会打开。

2、电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有情况时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

3、机械手动开阀在雨淋阀组的管件上，有一个红色的手动喷放盒。

当有火情时，先将盒盖拉下，再搬盒内的球阀开关，使水直接从膜片室内流出，产生压力差。

这时雨淋阀即可打开。

4、雨淋阀系统试验（1）主排水试验步骤主排水的试验目的是要查对系统的供水是否合适，利用静水压和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分地关闭或是否在管路内有什么堵塞物，为避免在试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水试验步骤：1）在雨淋阀和主排水都处于关闭状态时，注意记录水压表上的读数，这个数就是静水压。

2）慢慢打开主排水阀直至打开，查看是否有稳定的水自主排水管流出，若是没有稳定的水流排出，就检查主排水管内是否有堵塞物。

雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。

雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。

二：雨淋报警阀工作原理平时雨淋阀腔内外压力平衡处于关闭状态 火灾发生火灾报警控制器经分析与判断为火灾输送信号至电磁阀打开泄水启动手动应急装置开启雨淋阀 雨淋阀腔内压力小于腔外压力雨淋阀开启 压力水流经消防管网从开式喷头喷出大量的水隔离整个保护区 火灾扑灭 拔动复位手柄，雨淋阀瓣组件关闭雨淋阀内外压力平衡重新处于关闭状态水力警铃发出报警声电磁阀开启不了时三：雨淋报警阀的维护与保养 1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。

2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。

3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。

4)应保持配套过滤器清洁，经常对过滤器进行清洗。

5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。

6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。

7) 主排水试验：确认信号蝶阀（2）处于开启状态 观察水流是否稳定水流不稳定水流稳定 疏通堵塞的供水管路排水试验成功关闭排水阀 确认信号蝶阀（1）处于关闭状态打开排水阀8)报警试验：9）雨淋报警阀检修时间 序号 检修内容 时间 备注 1 观察水压状态是否正确 一周 2 观察阀门所处的状态是否正确一周 4 主排水试验 一季度 5 报警试验 一季度 6 雨淋装置及其辅件 一年7 开阀功能试验一年 8 检查密封件和阀座，清除污物一年关闭水力警铃控制阀打开报警试验阀警铃发出报警声试验成功关闭报警试验阀 打开水力警铃控制阀警铃不报警检查警铃入口处是否堵塞或铃锤卡死排除报警试验管道中的积水确认信号蝶阀（2）处于开启状态确认信号蝶阀（1）处于关闭状态2. 常见的问题及处理方法序号问题原因分析解决措施1 自动滴水阀漏水1.产品有自身的质量问题更换产品2.雨淋系统因安装调试或平时的定期试验及灭火工作后没有将系统侧管内的余水排尽就有可能造成自动滴水阀漏水打开放水阀排除管内余水3.水质不洁很可能造成雨淋阀隔膜球面中线密封处遗有施工时进入管内的小杂物或脏水中的杂质（如生料带、麻丝以及其它一些杂物）而使球状密封面不能完全密封所致启动雨淋阀让水流冲刷掉遗留在密封面处的杂质便2防复位器不能复位问题一般是因水质过脏，有细小物质进入防复位器密封面处而造成的拆下复位器清洗干净即可解决问题。

1下蝶阀下腔压力表控制阀泡沫阀 '84雨淋阀维护操作手册 84.1概述雨淋阀通常用于火灾探测系统接收到火警信号，中控系统发出控制信 号后，要求喷淋系统能够以最快速度进入大面积喷淋状态的灭火设 备。

注:文中所有长柄状手柄的开关状态都是手柄与管道同向为通，与管 道垂直为关。

84.2维护周期：一月一次84.3配备工具：汗衫布若干，水桶一只，刷子一把，专用冲洗管一泄放水管压力表压力继电器上腔压力表警铃控制阀泡沫电磁阀泡沫泄放阀控制腔压力表警铃泄放水管阀EASYLOCK手动紧急阀废水排放阀压力继电器测试阀水力电磁阀泡沫压力表下腔压力表4.1784.4新建路系统操作程序8441机电领班通知监控中心，报告本次作业的项目名称及作业地点84.4.2监控中心确认后，方可进行作业。

一一特殊情况，作业改期。

84.4.3.1将浦东浦西两个工作井内消防泵房中的水喷淋泵开关调至手动。

84.4.3.2将浦东浦西两个工作井内消防泵房中的泡沫泵开关调至手动。

84.4.4进场开始作业84.4.4.1中控室留人进行主机操作。

84.4.4.2呼叫中控将施工侧道路交通灯转红灯84.4.5打开箱门检查设备状况。

84.4.5.1检查个压力表示数应正常。

上腔压力表和泄放水管压力表应为0;控制腔压力表为0.8~1;下腔压力表为0.8~1;泡沫压力表为 1.1~1.3。

单位:mpa泡沫压力表8445.2观察阀体检应无漏水漏泡沫844521手伸到阀体后部摸滴水阀应无水流出84.4.5.2.2逆时针打开泡沫泄放阀，检查泡沫电磁阀应无泄漏84.4.6检查完设备后对设备进行清洁养护。

84.4.6.1用消火栓箱内的专用冲洗管，刷子对阀体非电器部分进行冲洗清扫。

84.4.6.2汗衫布浸湿后挤干至不滴水状态，擦拭各个电磁阀及继电器8447检查压力继电器的上传信号8447.1逆时针打开压力继电器测试阀，对讲机呼中控主机操作员看84.4.8检查警铃 84.4.8.1压力继电器测试阀打开的状态下逆时针打开警铃控制阀，测试警铃应能听到铃声。
