雨淋、水幕、水喷雾、预作用灭火系统操作手册

火灾发生 感烟探测器动作 差定温感探测器动作 电磁阀开启 对应控制盘按启动键 人工远程启动 雨淋阀开启 启动紧急启动球阀 机械应
急启动 配水管网充水 水力警铃动作 水力警铃动作 电动阀开启
排水阀排水 水流指示器动作 喷头喷水 实施灭火 雨淋、水幕、水喷雾、预作用灭火系统操作流程图及
辅助说明
说明：
（1）自动喷水灭火系统分为开始系统和闭式系统，开式系统如上流程图所示，有电磁阀启动；闭式系统无电磁阀，其余操作都相同。

（2）目前公司自动喷水灭火系统为“手动”控制状态，系统都已复位，但雨淋阀组上部信号蝶阀关闭，启动灭火时必须先打开上部信号蝶阀，使管路处于通路状态后，看到两个压力表有压力示数后，将电磁阀开启或人工手动开启紧急手动球阀，当看到压力腔内水喷出泄压后，听到水管内有流动水声，说明此时正喷水灭火。

消防系统操作维护手册一、简介消防系统是防止火灾发生及时控制火灾，在保障人民安全和财产安全方面起着十分重要的作用。

本手册旨在帮助消防系统操作维护人员了解消防系统的基本知识以及系统的操作和维护。

此手册需要您仔细阅读，熟悉消防系统的功能和日常维护，确保设备的良好运行。

二、消防系统的组成消防系统一般包括以下组成部分：1.消防水系统：包括消防水源、消防水泵、消防水箱，水管道和喷水设施等；2.自动火灾报警系统：包括感烟探测器、感温探测器，火灾报警控制器等；3.消防灭火器材：包括消防栓、灭火器等设备；4.设备自动监控及火灾自动报警设备：包括自动灭火控制器、感火电缆、喷水火灾报警装置等；5.防排烟、通风及排水系统：包括通风设备、防烟门窗等；6.喷淋系统：设在建筑内部酒店、剧场、教室、医院、超市等场所的喷水灭火系统。

三、消防系统的操作1. 消防水系统的操作消防水系统是最常用的消防设备。

以下是消防水系统的操作方法：1.在火灾发生前，应该检查消防水源和消防水泵的使用状态，并确保水泵能够正常工作；2.当火灾发生时，首先应该关闭各消防设备的屏蔽器，开启电源开关，打开消防泵的放水阀门；3.当水泵运行后，应该打开所有与泵接口相对应的手动放水阀，同时调整泵的工作状态；4.将水泵投入工作状态后，应该调整消防水压力，确保水流足够冲洗火点；5.使用消防水系统时，应该注意防止水流过度溅出，造成二次威胁。

2. 自动火灾报警系统的操作自动火灾报警系统是一种可靠性较高的消防系统。

以下是自动火灾报警系统的操作方法：1.在火灾发生前，应该检查各类火灾报警控制设备的状态，并保证设备处于正常工作状态；2.当火灾报警控制器检测到有火源时，自动报警装置会向预设位置发出信号，该位置会响起警报和疏散指令；3.在火灾未扩散前，应该立即关闭室内的电源、燃气和烟气等供电及供应设备，迅速撤离人员。

3. 消防灭火器材的操作消防灭火器材包括消防栓、灭火器等设备。

以下是消防灭火器材的操作方法：1.对于消防栓，先将消防栓连接至输水管道，掐开泄水阀，检查栓塞是否卡住，关好阀门进行试压；2.对于灭火器，应先整理好灭火器使用说明和标签，确定燃烧物质的种类和特性，按说明进行操作。

预作用自动喷水灭火系统1.系统用途预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。

具有下列条件之一的场所应采用预作用系统。

a.系统处于准工作状态时，严禁管道漏水；b.严禁系统误喷；c.替代干式系统。

2.系统结构预作用系统结构示意图由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换成为湿式系统的闭式系统。

3.工作原理保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。

这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。

如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。

4.系统工作流程图预作用系统动作流程图5.系统各部件构成及用途5.1 空气维持装置系统初始充装时打开主充气阀，当压力接近0.05MPa时关闭主充气阀，打开气体补偿球阀，通过调节过滤减压阀，将系统充压至0.05MPa。

系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连，如果系统存在微小的泄漏，则压力会得到补偿而不会产生报警信号，只有发生较大泄漏时，才会发出报警信号。

由于单向阀的作用可以保证系统充水时，压力水流不会流向供气管路。

5.2 压力开关将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。

◆结构外形压力开关外形换图，换成照片功能特点1)最大工作压力：1.2MPa2)最小动作压力：0.05MPa3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa5.3 水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。

淋阀联锁功
发信号
检测标准 电磁能阀打 应由同一报警区域内
开，雨淋阀 两只以上独立的感烟
应开启 火灾探测器或一只感
烟火灾探测器与一只
手动火灾报警按钮的
报警信号作为预作用
等级 A（定性）
A（定性）
雨淋阀自动启 雨淋阀自动启 消防控制室手
动功能（一） 动功能（二） 动控制雨淋阀
接收到联动触 接收到传动管 消防功控能制室内
联动控制器 联动控制器 阀或电磁阀 端试水装置阀 号，应由消防联动
时，雨淋阀组 门后，雨淋阀 控制器联动控制雨
动作应可靠 打开，水力警 淋阀组（电磁阀）
铃报警，压力 的开启，水力警铃
开关动作，消 报警，压力开关动
B（定性） B（定性） A（定性） A（定性）
A（定性）
汇总栏
说明：符合项打“√”，不符合项打“×”，不涉及项打“\”。定量项不符合处在灰色行填写相应数据并标明所在位置。汇总栏上栏填写“不符合点数”，下栏填写“总点数”。
B（定性）
保护皮带输送机 的雨淋阀启动要 除应能启求动直接 受火罐的雨淋阀 外，尚应能启动 起火区域下游相
邻区段的雨淋 阀，并应能同时
B（定性）
雨淋阀组（压 雨淋阀组（电 雨作 磁阀）动作信 启动功能 试验（一）
（二）
应信反号馈反至馈消防 应反号馈反至馈消防 打开手动放水 开启传动管末 模拟联动触发信

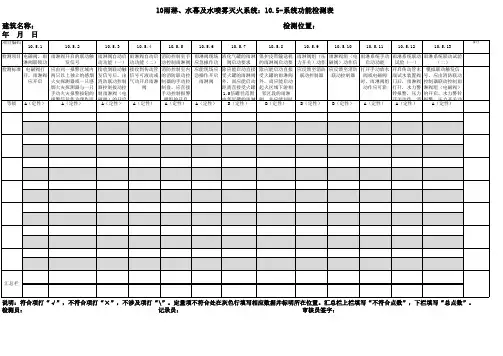

10雨淋、水幕及水喷雾灭火系统：10.5-系统功能检测表
建筑名称： 年月日
项目编码 10.5.1
10.5.2
10.5.3
10.5.4
10.5.5
10.5.6
10.5.7
检测位置：
备注
10.5.8

八类自动喷水灭火系统的区别及适用范围自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

②系统的适用范围湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用。

文件编号：RHD-QB-K7679 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX喷水灭火系统雨淋灭火系统示范文本喷水灭火系统雨淋灭火系统示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

喷水灭火系统是按适当的间距和高度设置一定数量的喷头的固定灭火系统，主要由喷头、阀门、报警控制装置和管道、附件等组成。

该系统通常安装在建（构）筑物和工业设备上，发生火灾时能自动喷水、冷却、灭火，并发出火灾警报，具有工作性能稳定、灭火效率高、维护简便和使用期长等优点，是扑救初期火灾的重要灭火设施。

系统的主要类型喷水灭火系统有开式与闭式之分。

其中闭式包括湿式喷水灭火系统，干式喷水灭火系统，干湿式喷水灭火系统，预作用喷水灭火系统，循环式喷水灭火系统；开式包括雨淋系统，水幕系统，水喷雾系统。

雨淋灭火系统雨淋灭火系统是由火灾探测系统、开式喷头、传动装置、喷水管网、雨淋阀等组成。

发生火灾时，系统管道内给水是通过火灾探测系统控制雨淋阀来实现的，并设有手动开启阀门装置。

1—水泵接合器；2—高位水箱；3—进水管；4—雨淋阀；5—传动管；6—闭式喷头；7—手动阀；8—排水管；9—进水和；10—水池；11—开式喷头；12—消防泵，13—控制箱特点及适用范围雨淋喷水灭火系统采用开式喷头。

只要雨淋阀启动后，就可以它的保护区内迅速地、大面积地喷水灭火，因此降温和灭火效果均十分显著；但其自动控制部分需有很高的可靠性，不允许误动作或不动作。

在企业工艺装置区内，距地面40m以上，受热后可能产生爆炸的设备，当机动消防设备不能对其进行保护时，可设置固定式、半固定水喷淋冷却系统。

在以下区域也适宜设置雨淋冷却灭火系统；液化石油气储配站的灌瓶间、实瓶间，乙炔站的灌装气瓶间以及泡沫塑料的预发、成型、切片、压花部位等。

（5）、特殊类型喷头：
①干式自立喷头：由一个特殊短管和安装于特殊 短管出口的喷头组成，在短管入口处有一个密封 物。在喷头动作前，此密封物可阻止水进入短管。
②齐平式喷头：喷头的部分本体（包括根部螺纹） 安装在吊顶下平面以上，而部分或全部热敏感元 件在吊顶下平面以下的喷头。
③嵌入式喷头：除根部螺纹外，喷头的全部或部 分本体被安装在嵌入吊顶的护罩内的喷头。
谢谢！
四、自动喷水灭火系统的主要组件
自动喷水灭火系统的主要组件有报警阀组、喷头、 水流报警装置、末端试水装置等。
（一）报警阀组
报警阀组使水能够自动单向流入喷水系统同时 进行报警的阀组。在自动喷水灭火系统中，报 警阀组是至关重要的组件，其作用有三：接通 或切断水源、输出报警信号和防止水倒流回供 水源、检验系统的供水装置和报警装置。按适 用要求可分为：湿式报警阀组、干式报警阀组、 雨淋报警阀组。
图3-31 ZSFZ型湿式报警阀门组图
1-延迟器排水口；2-延迟器；3-接警铃；4-接压力开关；5-压力表；6-带锁紧功能控制阀； 7-不开启水流指示器
水流指示器是将水流信号转换成电信号的一种报 警装置。安装在配水干管或配水管始端，其功能 是及时报告火灾发生的部位。设置闭式自动喷水 灭火系统的建筑内，每个防火分区和楼层均应设 置水流指示器。当水流指示器前端设置控制阀时， 应采用信号阀。
闭式洒水喷头的工程动作温度和颜色标志
玻璃球洒水喷头
公称动作温度，。C 工作液色标
57
橙
68
红
79
黄
93
绿
100
灰
121
天蓝
141
蓝
易熔元件洒水喷头
公称动作温度，。C 支撑臂色标
57~77

水喷淋自动灭火系统操作规程第一章总则第一条为了规范水喷淋自动灭火系统的使用和操作，提高灭火效果，减少人员和财产损失，制定本规程。

第二条本规程适用于所有安装水喷淋自动灭火系统的场所。

第三条水喷淋自动灭火系统的使用和操作必须符合国家相关法律法规和安全技术标准。

第四条本规程应由系统管理人员、操作人员和维修人员等关键岗位的员工认真学习掌握，并设立培训制度，定期进行培训。

第二章系统管理第五条系统管理人员应具备相应的灭火知识和技能，严格按照规程要求管理和使用水喷淋自动灭火系统。

第六条确保系统正常运行，每月应进行一次检查，并填写检查记录。

如发现问题应立即进行维修，并做好记录。

第七条定期进行系统维护，根据厂家要求进行维护，保证系统的灵敏度和可靠性。

第八条对于系统的故障和报警，应及时处理，并做好相关的记录。

如无法解决的问题需要请专业人员进行检修。

第九条每年至少一次进行全面检查，检查项目包括系统设备、喷头、阀门和管路等。

检查结果需做好记录并发送至有关部门备查。

第三章操作要求第十条水喷淋自动灭火系统启动前，应先对系统进行检查，确保系统正常运行和完好无损。

第十一条在发生火灾时，立即按下手动启动按钮，启动系统。

同时，将火灾情况报告给相关部门，并采取适当的灭火措施。

第十二条在系统运行过程中，禁止任何人员擅自关闭系统或者阀门。

第十三条当发生误报警时，操作人员要根据情况及时采取措施关闭喷头并报告给相关部门。

同时，要对误报警原因进行调查。

第十四条水喷淋自动灭火系统的消防设施均属于禁止操弄、破坏的范畴。

任何人员不得擅自更改、撤除喷头、阀门或其他部件。

第十五条操作人员在操作系统时应穿戴防护装备，并采取必要的安全措施。

在操作过程中严禁在电气设备附近使用水喷淋自动灭火系统。

第四章应急处理第十六条当发生火灾时，第一时间启动水喷淋自动灭火系统，并同时报警求助，并按照灭火操作程序进行灭火。

第十七条当系统无法正常启动或者操作出现问题时，应迅速采取其他灭火措施，并报告给相关部门。

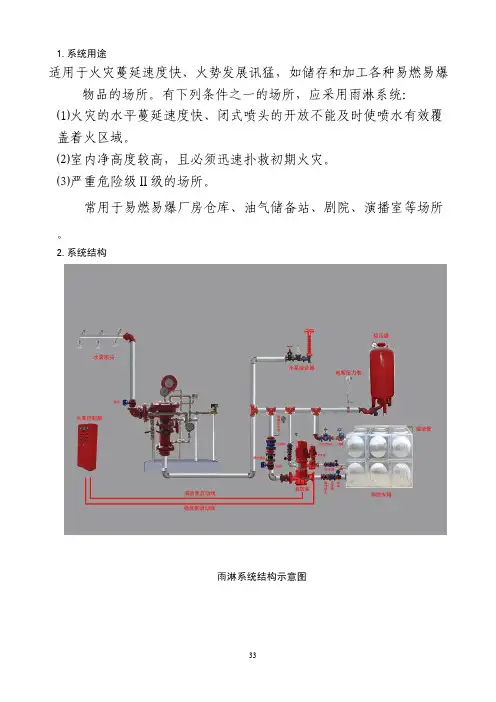

1.系统用途适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。

有下列条件之一的场所，应采用雨淋系统：⑴火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。

⑵室内净高度较高，且必须迅速扑救初期火灾。

⑶严重危险级Ⅱ级的场所。

常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。

2.系统结构雨淋系统结构示意图由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。

3.工作原理当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

4.系统工作流程图雨淋系统动作流程图5.系统各部件构成及用途5.1 隔膜雨淋阀工作原理如下图所示：阀体伺机状态阀体工作状态（电动开启）阀体工作状态（手动开启）图3－4隔膜雨淋阀工作原理图5.2 电磁阀，结构如图3.5电磁阀具有自锁功能，是为防止在灭火过程中，因电磁阀意外断电导致雨淋阀自行复位而设。

灭火后，拉出复位拉杆，并保持2～3秒钟，电磁阀即可关闭，稍后雨淋阀即自行复位。

注：电磁阀管路要冲洗干净，以免有异物堵塞，使电磁阀处于常开状态。

电磁阀：1－阀体 2-复位拉杆 3.电磁阀补图电磁阀照片5.3 压力开关隔膜雨淋阀中压力开关将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。

◆结构外形压力开关外形换图，换成照片功能特点1)最大工作压力：1.2MPa2)最小动作压力：0.05MPa3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa5.4 水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。

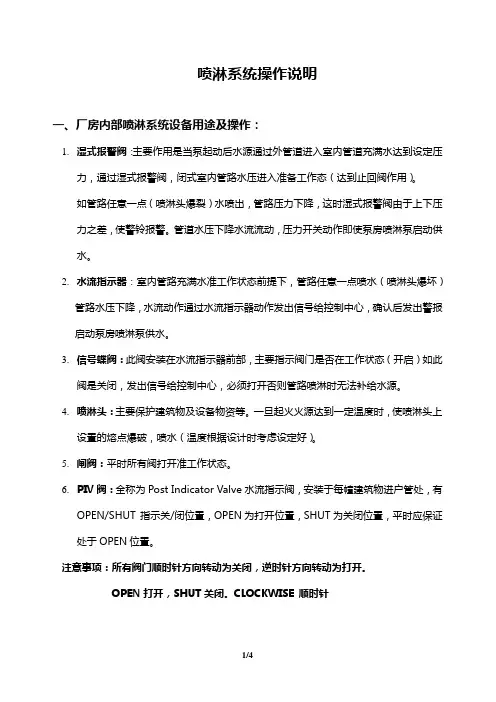

喷淋系统操作说明一、厂房内部喷淋系统设备用途及操作：1.湿式报警阀：主要作用是当泵起动后水源通过外管道进入室内管道充满水达到设定压力，通过湿式报警阀，闭式室内管路水压进入准备工作态（达到止回阀作用）。

如管路任意一点（喷淋头爆裂）水喷出，管路压力下降，这时湿式报警阀由于上下压力之差，使警铃报警。

管道水压下降水流流动，压力开关动作即使泵房喷淋泵启动供水。

2.水流指示器：室内管路充满水准工作状态前提下，管路任意一点喷水（喷淋头爆坏）管路水压下降，水流动作通过水流指示器动作发出信号给控制中心，确认后发出警报启动泵房喷淋泵供水。

3.信号蝶阀：此阀安装在水流指示器前部，主要指示阀门是否在工作状态（开启）如此阀是关闭，发出信号给控制中心，必须打开否则管路喷淋时无法补给水源。

4.喷淋头：主要保护建筑物及设备物资等。

一旦起火火源达到一定温度时，使喷淋头上设置的熔点爆破，喷水（温度根据设计时考虑设定好）。

5.闸阀：平时所有阀打开准工作状态。

6.PIV阀：全称为Post Indicator Valve水流指示阀，安装于每幢建筑物进户管处，有OPEN/SHUT 指示关/闭位置，OPEN为打开位置，SHUT为关闭位置，平时应保证处于OPEN位置。

注意事项：所有阀门顺时针方向转动为关闭，逆时针方向转动为打开。

OPEN打开，SHUT关闭。

CLOCKWISE 顺时针二、泵房、喷淋电动泵及柴油泵1.电动泵（组件：泵体，进出水闸阀，止回阀）泵：由高水位水池吸水，进出水闸阀主要考虑泵检修关掉水源。

止回阀：泵启动后止回阀打开给管路充满水达到一定压力时泵停机，止回阀闭式管路准工作状态。

a：车间内湿式报警阀上的压力开关，受系统任意一点喷水，压力下降，压差流速压力开关动作，使喷淋泵启动充水。

C：控制中心受到报警信号确认后控制中心可以直接启动泵充水。

D：泵房控制柜上有手动操作开关可以直接手动启动充水。

2．柴油泵（组件：柴油机，泵体，进出水闸阀，止回阀）柴油泵工作原理为：管路水压下降为6.5Kg时泵即启动充水，如主泵已故障不能起动，，管路水压继续下降为6Kg时，备泵立即起动向管路充水，柴油泵工作原理唯一受泵房出水管路压力控制（设定值5Kg），柴油泵和电动泵一样，启动后必须人工去泵房停机。

雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋系统用的是开式喷头，其余用的都是闭式喷头。

雨淋系统动作时，雨淋阀开启后所有的喷头都会动作，用在火灾蔓延迅速的地方，或者是高度超出闭式喷头保护的地方。

比如舞台，摄影棚。

湿式系统最普遍，使用场所注意温度4-70，还有就是对水渍要求不高的场所。

干式系统使用在一般场所，正好可以用在温度低于4，或高于70的场所。

如冷冻库，或是加工车间。

就是灭火系统有时间上的滞后。

预作用系统是在干式系统的基础上，与火灾探测系统连锁，在探测器动作后，将干式系统转化为湿式系统。

雨淋系统为开式自动喷水灭火系统的一种，系统所使用的喷头为开式喷头，发生火灾时，系统保护区域上的所有喷头一起喷水灭火。

(一)雨淋系统的组成和工作原理雨淋系统通常由三部分组成：(1)火灾探测传动控制系统；(2)自动控制成组作用阀门系统；(3)带开式喷头的自动喷水灭火系统。

其中火灾探测传动控制系统可采用火探测器、传动管网或易熔合金锁封来启动成组作用阀。

火灾探测器、传动管网、易熔锁封控制属自动控制手段。

当采用自动手段时，还应设手动装置备用。

自动控制成组作用阀门系统，可采用雨淋阀或雨淋阀加湿式报警阀。

雨淋系统可分为空管式雨淋系统和充水式雨淋系统两大类型。

充水式雨淋系统的灭火速度比空管式雨淋系统快，实际应用时，可根据保护对象的要求来选择合适的形式。

在实际应用中，雨淋系统通常有以下几种组成形式：1.立式雨淋阀系统立式雨淋系统平时喷水管网为干管状态，属于空管雨淋系统，该系统结构较简单，但在水源压力不稳定时，易发生误动作。

2.由湿式报警阀和雨淋阀组成的雨淋系统此系统平时喷水管网为干管状态，属于空管雨淋系统，该系统的报警阀组由湿式报警阀和雨淋阀组成，能有效地防止水源压力不稳定而造成系统的误动作，系统工作比较稳定。

3.充水式雨淋系统此系统雨淋阀后管网内平时充以静压水，水面低于开式喷头的出口，并由溢流管保持恒定平面。

雨淋报警阀组使用说明一、概述：雨淋报警阀组一般水平安装在管网中，通过电动、机械或其他方法进行开启，使水能够自动单方向流入喷水系统同时进行报警的一种单向阀。

二、主要技术性能：1.雨淋报警阀主阀体采用Y型膜片式结构，密封副为非金属密封；阀门一般要求水平安装，与管道的连接形式为法兰连接，法兰连接尺寸按国家标准GB/T17241.6执行。

2.雨淋报警阀由阀体、阀盖、隔离盘、中心轴、铜套、阀座、阀瓣、膜片、膜片压板及电磁阀、水力警铃、压力开关、防复位器、滴水球阀和控制管路等主要零部件组成，通过控制阀瓣的上下运动来实现阀门的启闭。

结构示意图如图1。

图1 雨淋报警阀结构示意图3.雨淋报警阀具有三种途径开启阀门。

控制管路上设计有自动电磁阀开启（12）、人工手动开启近距离球阀和远离火源开启远距离球阀（13），在发生火灾时保证特殊情况下能使雨淋报警阀开启。

4.雨淋报警阀具有远程控制、反应灵敏的特点。

雨淋报警阀由电磁阀来控制阀门的启闭，常闭型、电压为直流DC24V，额定功率：5W，防护等级：IP65。

在正常状态下，电磁阀失电关闭，阀门关闭。

当控制系统给出电信号，电磁阀得电立即开启，因电磁阀（通径15mm）直径比针阀（通径2-3mm）大很多，针阀流量很小，补充水量不足，上腔介质经电磁阀排出，阀前压力推动阀瓣向上移动，阀门迅速开启。

当控制系统停止电信号，电磁阀失电靠阀内弹簧复位立即关闭，介质经针阀进入上腔，上腔压力增加推动阀瓣向下移动，阀门缓慢关闭。

由上述工作原理可看出，阀门启闭由电信号控制，电信号可由远距离控制系统提供，实现阀门的远程控制功能。

调节球阀A、B的开度可控制开、关阀门时间。

5.雨淋报警阀配套水力警铃和压力开关，在发生火灾时保证雨淋报警阀发出声音和电信号。

1）、水力警铃安装时螺纹联接处要清除杂物，防止漏水，尤其防止杂物将喷孔堵死。

排水口处接入排水管道将水排入地下。

每月检查水力警铃一次，可打开试警铃球阀，延迟一定时间后，水力警铃应发出警铃声，若不报警应检查过滤器和警铃进水喷孔是否堵塞，如已堵塞，必须采取措施排除。

公称口径 :10，15，20。 公称动作温度(常见玻璃球）：57℃,68℃,79℃,93℃。
ZSTX15－93℃
表示标准响应、下垂型，公称口径为15mm， 公称动作温度为93℃的喷头。
K-ZSTX15-68℃
表示快速响应、下垂型，公称口径为15mm， 公称动作温度为68℃的洒水喷头。
K-ZSTBX20－79℃
自动喷水灭火系统
授课人 朱老师
自动喷水灭火系统定义:
是由洒水喷头、报警阀组、水流报警装置（水流 指示器、压力开关）等组件，以及管道、供水设施 组成的，能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统是当今世界上公认最为有效的 自救灭火设施，是应用最广泛、用量最大的自动灭 火系统。具有安全可靠、经济实用、灭火成功率高 等优点。 扑灭初期火灾的成功率高达96.2%。
a、快速响应喷头 b、特殊响应喷头 c、标准响应喷头
喷头标志代号
响应代号分类：标准响应：性能代号前无响应代号；
特殊响应：T 快速响应：K
性能代号分类: 普通型喷头: ZSTP 直立型喷头: ZSTZ 下垂型喷头: ZSTX 直立边墙型喷头: ZSTBZ 下垂边墙型喷头: ZSTBX 水平边墙型喷头: ZSTBS
作用步骤: 某个喷头开启喷水或管网发生水量泄漏时 （大于15L/min) ，管道中的水产生流动；引起水流 指示器中桨片随水流而动作；开关触点吸合发出区域 水流电信号，通过报警系统的输入信号模块,经延时 （2-90s内,一般在20-40s)后,送至消防控制室。
压力开关
是一种压力型水流探测开关 安装在延迟器和水力警铃之间 的报警管路上.
自动喷水灭火系统的分类：
闭式系统
1、湿式自动喷水灭火系统 2、干式自动喷水灭火系统 3、预作用自动喷水灭火系统 4、简易自动喷水灭火系统

消防系统操作规程标题：消防系统操作规程引言概述：消防系统操作规程是指针对建筑物内部消防设施和设备的操作流程和规范，旨在保障建筑物内人员生命安全和财产安全。

正确操作消防系统对于火灾防范和灭火救援至关重要。

一、消防系统激活与关闭操作规程1.1 激活消防系统：在发生火灾或烟雾报警时，应立即按下消防报警按钮或拉下手动报警器，同时通知消防队伍。

1.2 关闭消防系统：在确认火灾已经得到控制或误报时，应按下消防系统复位按钮或通知消防队伍取消警报。

二、消防水系统操作规程2.1 手动启动消火栓系统：在发生火灾时，应立即打开消火栓阀门，并使用消防水枪或水带进行灭火。

2.2 检查消火栓系统：定期检查消火栓系统的阀门、水压和水流情况，确保正常运行。

2.3 防止冻结：在寒冷季节，应定期检查消防水系统的防冻措施，避免管道冻裂。

三、消防喷淋系统操作规程3.1 手动启动喷淋系统：在火灾发生时，应按下手动启动按钮，启动喷淋系统进行灭火。

3.2 定期检查：定期检查喷淋系统的管道、喷头和水泵，确保正常运行。

3.3 防止误操作：设置操作喷淋系统的密码或锁定装置，防止误操作引发不必要的灭火。

四、疏散通道与应急照明操作规程4.1 疏散通道保持畅通：定期清理疏散通道，确保人员疏散时畅通无阻。

4.2 应急照明系统检查：定期检查应急照明系统的电池、灯具和开关，确保在断电情况下正常运行。

4.3 熟悉疏散路线：员工应熟悉建筑物内部的疏散通道和应急照明位置，以便在火灾时快速疏散。

五、消防设备维护与检查规程5.1 定期维护消防设备：定期对消防设备如灭火器、消防水枪等进行维护和保养，确保正常使用。

5.2 检查消防设备有效期：定期检查消防设备的有效期，如灭火器是否过期，及时更换或维修。

5.3 培训员工：定期组织员工进行消防设备的使用培训和演练，提高灭火效率和应对火灾的能力。

结语：消防系统操作规程是建筑物内部消防安全的重要保障，员工应严格遵守相关规定，熟悉操作流程，提高火灾防范和应对能力，确保建筑物内人员生命安全和财产安全。

（完整word版）高压细水雾灭火系统手册关键字改版说明环境与安全管理取代：无高压细水雾灭火系统手册应用通知发布通知保护通告 ISO 160161 目的和范围 1.1目的适用试验中心高压细水雾灭火系统的管理，确保高压细水雾灭火系统的正常运行，特发布该手册。

1.2范围本手册适用于试验中心高压细水雾灭火系统的管理、使用、日常维护等。

2 术语和定义无3 具体描述3.1职责划分3.1.1 CQEHS部安保科负责高压细水雾灭火系统的维护保养及校验、年度检测等（委托第三方）；3.1.2 CQEHS部安保科负责消防控制室的值班、记录；负责报警信号的确认，当确认为火警时负责细水雾灭火系统的启动；3.1.3 CQEHS部安保科负责高压细水雾灭火系统水泵区（负一楼）设备/设施的使用及日常检查；3.1.4试验中心负责高压细水雾灭火系统试验区域设备/设施的使用及日常检查。

3.2现场管理3.2.1现场管理职责⑴、区域经理、主管负责现场管理的监督和检查。

⑵、班长是现场管理的直接责任人，负责对本小组现场进行全面管理。

3.2.2定置化管理⑴、区域内可移动的设备设施、物资工具实行定置化管理，结合实际情况定置规范化摆放；⑵、高压细水雾灭火系统标识标牌、物品工具等的定置管理。

3.2.3高压细水雾灭火系统定置要求3.2.3.1水泵区定置要求(1)、高压细水雾灭火系统原理图及操作规程能在水泵区可方便看到的醒目位置。

(2)、系统部件标识牌：所有部件都有明显标识。

(3) 、消防器材的配置：消防箱 3个、手提式干粉灭火器6个。

3.2.3.2水泵区定置管理标准(1) 、水泵区干净、无杂物。

(2) 、设备无油污、积灰和锈蚀。

管道、接口、水龙头、水箱有无锈蚀渗漏。

(3) 、标识牌、系统原理图及操作规程干净、无积灰。

(4) 、消防箱、灭火器无油污、积灰和锈蚀。

(5) 、排水沟内无淤泥、杂物，排水通畅。

* 定置管理责任人：消防室值班人员3.2.3.3分区控制箱定置要求(1)、电动球阀接线说明及分区控制阀操作说明能在控制箱上可方便看到的醒目位置。

消防设施使用技术指南与操作手册推荐随着城市化进程的加快，人们对消防安全的重视程度也日益提高。

消防设施的使用技术指南和操作手册对于保障人民生命财产安全起着至关重要的作用。

本文将介绍几种常见的消防设施，并提供相应的使用技术指南和操作手册，以帮助读者更好地了解和掌握消防设施的使用方法。

一、自动喷水灭火系统自动喷水灭火系统是一种常见且有效的消防设施，广泛应用于商业建筑、工业厂房等场所。

它通过水泵将水源供给到喷头，当探测器检测到火灾时，自动喷水灭火系统会自动启动，喷头喷出水雾，将火灾扑灭。

使用技术指南：1. 定期检查水泵和水源，确保其正常运行。

2. 定期清洁喷头，防止堵塞影响喷水效果。

3. 检查探测器和报警装置的工作状态，确保其敏感度和准确性。

操作手册：1. 在火灾发生时，立即按下手动启动按钮，启动喷水系统。

2. 确保人员安全后，使用灭火器等其他灭火设备进行初期扑救。

3. 在火势无法控制时，迅速撤离现场，并通知消防部门。

二、气体灭火系统气体灭火系统是一种常用于机房、电子设备等特殊场所的灭火设施。

它通过释放灭火剂，将氧气浓度降低到无法维持燃烧的程度，从而达到灭火的目的。

使用技术指南：1. 定期检查气瓶压力，确保其在正常范围内。

2. 定期检查探测器和报警装置的工作状态，确保其准确性和敏感度。

3. 定期检查气瓶连接管路，确保无泄漏现象。

操作手册：1. 在火灾发生时，立即按下手动启动按钮，启动气体灭火系统。

2. 在气体释放后，迅速撤离现场，避免吸入灭火剂。

3. 通知消防部门，并协助他们进行后续的灭火工作。

三、消防逃生通道消防逃生通道是建筑物中的重要组成部分，它为人们提供了安全、快速地逃离火灾现场的通道。

合理使用和保养消防逃生通道对于保障人员安全至关重要。

使用技术指南：1. 定期检查消防逃生通道是否畅通，如有障碍物及时清理。

2. 定期检查紧急照明设备和标识牌，确保其正常工作。

3. 定期组织逃生演练，提高人员疏散的效率和安全性。

雨淋灭火系统雨淋阀组结构安装示意图‘翻瓣式雨淋阀悬浮活塞式雨淋阀一、系统说明雨淋系统的特点是在发现火警后，可以在瞬时像下雨般喷出大量的水覆盖或隔离整个保护区域，它适用于火灾蔓延快、火灾负荷大、火势迅猛的场所使用。

常由进口蝶阀、电磁阀、水力警铃、手动应急阀、压力表、压力开关、自动滴水阀、开式洒水喷头等组成，当末端配水幕喷头时又可以组成水喷雾灭火系统、水幕灭火系统。

二、系统工作原理雨淋系统的控制方式具有三种：湿式导管、干式导管和电磁阀驱动，它们分别适合于不同的场合，具体见下：1.湿式导管驱动方式湿式导管操作方式是雨淋系统最简单的一种操作方式，它由被保护区域的一系列闭式探测喷头所组成，其管道内充满一定压力的水，与雨淋阀控制腔的出口相连，当任意一个喷头动作后，雨淋阀控制腔出口就与大气相通，这时雨淋阀动作。

湿式导管仅仅是报警系统，不能用其控制火灾。

湿式导管的安装有以下几点要求：A.湿式导管不能安装在结冰的区域；B.不能安装在环境温度超过70℃（150。

F）区域；2.干式导管驱动方式干式导管操作方式应用在以下两种情况，一种是有结冰产生的地区；另一种是湿式导管不能满足喷淋头的安装高度和管道的长度的地区。

干式导管由被保护区域的一系列闭式喷头所组成，其管道内充满一定压力的空气，充满压力空气的管道连接到雨淋阀控制腔上，在干式导管中，有些充满潮湿空气的区域会引起管道结冰或其它问题，这时建议用干压缩气体如氮气。

当任意一个喷头动作后，干式导管内空气压力降低，使雨淋阀动作。

3.电气驱动方式电气控制的雨淋灭火系统：由雨淋阀组、电磁阀、开式喷头、各种电子探测装置及火灾报警控制器等组成。

在整个系统内各种电子探测器与开式喷头分布在防火分区的关键部位，当发生火灾后电子探测系统把不同类型的火警信号送入火灾报警控制器经分析、判断为火灾后，打开电磁阀泄水使雨淋阀控制腔内压力下降，雨淋阀迅速打开，水从开式喷头喷出扑灭火灾（见图1）三、产品说明（1）翻瓣式雨淋阀ZSFG系列翻瓣式雨淋阀是组成雨淋系统、预作用系统、水幕系统和水喷雾系统的重要组件，通常与进口蝶阀、电磁阀、泄水实验阀、水力警铃、手动应急阀、压力表等组成雨淋阀组。
