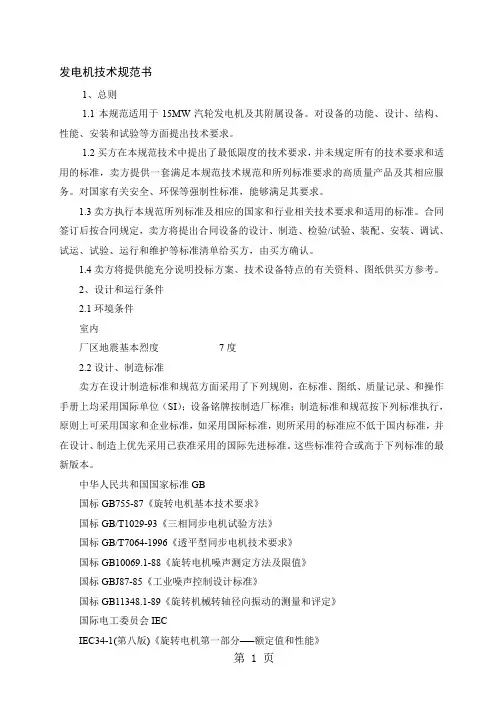

发电机技术规范书
1、总则
1.1本规范适用于15MW汽轮发电机及其附属设备。对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。
1.2买方在本规范技术中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方提供一套满足本规范技术规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，能够满足其要求。
1.3卖方执行本规范所列标准及相应的国家和行业相关技术要求和适用的标准。合同签订后按合同规定，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买方，由买方确认。
1.4卖方将提供能充分说明投标方案、技术设备特点的有关资料、图纸供买方参考。
2、设计和运行条件
2.1环境条件
室内
厂区地震基本烈度 7度
2.2设计、制造标准
卖方在设计制造标准和规范方面采用了下列规则，在标准、图纸、质量记录、和操作手册上均采用国际单位（SI）；设备铭牌按制造厂标准；制造标准和规范按下列标准执行，原则上可采用国家和企业标准，如采用国际标准，则所采用的标准应不低于国内标准，并在设计、制造上优先采用已获准采用的国际先进标准。这些标准符合或高于下列标准的最新版本。
中华人民共和国国家标准GB
国标GB755-87《旋转电机基本技术要求》
国标GB/T1029-93《三相同步电机试验方法》
国标GB/T7064-1996《透平型同步电机技术要求》
国标GB10069.1-88《旋转电机噪声测定方法及限值》
国标GBJ87-85《工业噪声控制设计标准》
国标GB11348.1-89《旋转机械转轴径向振动的测量和评定》
国际电工委员会IEC
IEC34-1(第八版)《旋转电机第一部分──额定值和性能》
IEC34-3《汽轮发电机的特殊要求》
IEC2A(秘13-1978) 《汽轮发电机励磁系统技术要求》
IEC (秘5933-1982) 《关于同步发电机励磁系统的若干规定》
IEC 34-16 《同步发电机的励磁系统》
IEEE--电气及电子工程师学会
国际标准化组织 ISO
电力部《火力发电厂设计技术规程》DL5000-94
参考标准：SD271-88 《汽轮发电机交流励磁机励磁系统技术条件》3 技术规范
3.1基本规格和参数：
额定容量：18.75MVA
额定功率：15MW（保证值）
最大连续功率：15MW（保证值）
额定功率因数：0.8（滞后）
额定电压： 6.3kV
额定转速：3000r/min
额定频率: 50Hz
冷却方式：空冷
励磁方式：无刷励磁
相数：3
极数：2
定子线圈接法：Y
额定效率：97.4%（保证值）
97.78%（设计值）
发电机定转子绝缘材料：F 级绝缘（允许温升按B级考核）
短路比（保证值）0.45：0.5774（设计值）
（标幺值）：≤0.25
瞬变电抗X’
d
（标幺值）：≥0.10
超瞬变电抗X’’
d
承担负序能力：
（标幺值）：最大值≤10 %
稳态I
2
2t：最大值≤15 秒
稳态I
2
噪音（距机壳1米处，额定功率时）≤90 dB（A）
定子出线端数目：6个
中性点接地方式：不接地方式
3.2发电机技术规范
3.2.1优先选用世界先进成熟产品，保证使用寿命30年。
3.2.2所有电气设备都遵守2.2条所规定的专用系统标准和接口标准。
3.2.3卖方负责供应所有的设备及附件以保证能在集中控制室中控制和监视整个汽轮发电机系统。
3.2.4 所有设备都在装运前组装好并做过试验，只有在装运中由于尺寸或重量的限制，不能装运整个组件时，才将组件拆零。
3.2.5中标后，卖方可以推荐用于发电机、励磁机的继电保护方案。最后方案由设计院选定。
3.2.6 同步发电机及附属设备与汽机最大连续输出功率相匹配，满足规范书中所列的规范和标准机构规定的要求。
3.2.7 该发电机是一高效，全封闭，三相，同步，15MW汽轮发电机。转子、定子绕组及铁芯均采用空气冷却方式。
3.2.8 额定值
发电机能与汽轮机最大输出功率(功率因数0.8)相匹配，发电机运行在50Hz(3000r/min)。发电机能在功率因数的范围为0.75(滞后) 到功率因数为0.95～0.9(超前)之间发出额定的15MW。
3.2.9 冷却
发电机冷却系统能保证在正常和异常工况下将转子和定子绕组最热点温度控制在B级绝缘规定的限值以下。
3.2.10 异常工况
发电机绕组能承受由于短路、系统暂态和超速情况下引起的短时热稳定和短时机械应力。
发电机满足下列要求(但不限于此)：
a--热平衡电流
(1) 定子
发电机定子能从额定工况下的稳定温度起在130%额定电流下运行至少一分钟。
允许的定子电流与持续时间(直到120s)如下：
由于在这些工况下电枢温度将超过额定负荷下的值，所以机械结构按照假设每年运行在上述定子电流下的次数不超过两次设计。
(2) 转子
发电机励磁绕组能从额定工况稳定温度起，在励磁电压为125%额定值下运行至少一分钟。
允许的励磁电压与持续的时间(直到120s)如下：
由于在这些工况下，励磁线圈温度将超过额定负载值，所以机械结构按照假设每年运行在上述励磁电压下的次数不超过两次设计。
b--热不平衡电流
发电机能不受损地承受机端不平衡故障发热影响，包括励磁电流和定子电流直
流成分的衰减效应，时间可达120s，发电机负序电流I
2和时间t的乘积(I
2
×t)小
于或等于15，负序电流的数值用额定电流的标么值表示，时间单位为s。
当三相负荷不对称，且每相电流均不超过额定定子电流(IN)，其负序电流分量
(I
2)与额定定子电流(IN)之比(I
2
/IN)不超过0.08时，发电机能连续运行而不损坏。
c--机组能作电动机用，持续时间不小于60s。
d--发电机能在满负荷，105%额定电压下承受主变高压侧单相接地故障或三相故障影响和发电机端三相短路故障影响(与保护动作时间配合)。
e--发电机能承受由于单相重合闸故障引起的扭矩冲击。
f--机组的频率特性能符合下表中所列的要求。
g—卖方提供防止发电机轴电流的方法及详细说明。
h—安装在无刷励磁机底架上的电动举刷装置和转子末端的小测量集电环，实现转子电压的测量，同时可以监视转子有无接地。信号接入继电保护装置。
3.2.11所有电气设备都提供适当的加热器和恒温调节器，以保证在设备长期保存和停用期间的温度至少高于环境温度5℃(但不得高于35℃)。并且各部件和设备考虑防尘、防潮、防振措施。
3.3 励磁系统技术规范
3.3.1 励磁方式：采用具有机端变压器供电的间接自并励无刷励磁系统。主要包括交流励磁机和旋转整流环等。
3.3.2 总的要求
1) 发电机的励磁系统能够满足发电机在各种运行工况下的安全可靠励磁要求。能自动地调整和维持发电机电压为额定值，设有完善的保护和信号报警装置。
2) 励磁系统的额定输出电流大于发电机额定励磁电流的10%.自动励磁调节器能自动地、平滑地、连续地稳定调节，在调节范围内无死区。
3)无刷励磁机带有隔音外罩，距励磁机外壳1.0米处的噪声不大于85dB。
3.3.3设计规范
1) 励磁机的短时过载能力超过发电机励磁绕组的要求，强励倍数为2倍，强励时间为20秒。
2) 励磁系统响应比不低于2倍/秒。
3) 励磁电压增速率，能在0.1秒内增长到顶值电压和额定电压差值的95%。
4) 发电机电压调整误差不大于0.5%额定电压，励磁系统开路直流增益和暂态增益分别为大于400倍和20-30倍。
5) 发电机空载阶跃响应：阶跃量为5%，超调量不大于阶跃量的30%，振荡次数不大于3次，上升时间不大于0.6 秒，调节时间不大于5秒；发电机额定负载时阶跃响应：阶跃量为2-4%，有功功率波动次数不大于5次，阻尼比大于0.1，调节时间不大于10秒。
6) 用自动励磁调节器使发电机自动零起升压时，发电机电压超调不大于额定值的10%，振荡次数不超过3次。
7) 电压频率特性，发电机空载频率变化±1%时，电压调整误差不超过±0.25%。
8) AVR或整流装置个别部件损坏时发电机不停机。
励磁系统故障造成发电机强迫停机率不大于0.1%。
3.3.4励磁设备规范
3.3.
4.1励磁机
1) 旋转整流励磁机采用电枢绕组在转子上的反装式交流发电机。
2) 励磁机能适应带整流负荷的要求，并有较大的储备容量，能够承受发电机出口三相短路或不对称短路而不发生有害变形或过热。
3) 提供励磁机的短路保护。（旋转熔断器保护）
3.3.
4.2 旋转整流器
1) 用于无刷励磁的旋转整流装置采用三相桥式单支路整流线路，采用大电流、高耐压水平整流元件(400A/2500V)，能满足额定励磁和强行励磁的要求，并有足够的裕度。其反向峰值电压的80%大于9倍额定励磁电压。对应强励时，整流环仍有43%的裕量。当一个桥臂退出运行时,仍能提供发电机额定工况所需的励磁电流。
2)旋转熔断器具有高的机械强度，能承受大的离心力（单位离心力5000g）。在运行中不会疲劳损坏或改变特性。
3) 无刷励磁机带有熔断器监测装置，旋转熔断器损坏时有信号指示，并留有送至控制室的信号接口。
4) 旋转整流器分正、负极装设，整流元件采用高反向峰值电压的二极管（反向电压2500V），同时设有旋转整流器短路和两相运行的保护、显示装置和发电机励磁电压和励磁电流的测量装置。
3.3.
4.3手动励磁调节装置
为满足发电机零起升压的要求，机组设置一套手动励磁调节装置，主要由感应调压器、隔离变压器及其控制设备等组成。
3.3.
4.4励磁调节器(AVR)
1) AVR采用数字式。
宝鸡北马坊电厂节能改造工程（1×1.5MW抽汽凝汽式汽轮发电机组） 汽轮机技术规范书 发电机技术规范书 招标人: 宝鸡北马坊煤业有限公司 项目管理人：深圳德圣实业有限公司 2008年1月
第一部分 汽轮机技术规范书
目录 1.0 总则 2.0 主要技术标准 3.0 汽轮机及辅助系统的基本参数和技术要求 4.0 对于旧机的技术要求标准 5.0 包装、标志、运输 6.0 设计分界 7.0 供货范围 8.0 图纸资料交付进度 9.0 设备监造（检验）和性能验收试验 10.0 交货进度 11.0 技术服务和联络 12.0 差异表
1.0 总则 1.1 概述 1.1.1本技术规范书适用于宝鸡北马坊电厂节能改造工程，本工程采用1台1.5MW冲动式带减速箱的抽汽凝汽式汽轮机，配1台1.5MW的汽轮发电机。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.1.2 需方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.1.3 供方如对本技术规范书有偏差都必须清楚地表示在“差异表”中。否则需方将认为供方完全接受和同意本技术规范书的要求。 1.1.4 供方执行本规范书所列标准。有矛盾时，按较高标准执行。 1.1.5 合同生效后15天，供方提出合同设备的设计，制造、铭牌参数（机组改造前）、设备台帐、检修记录、运行记录（适应旧机组）、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单提供需方，由需方确认。 1.1.6 本技术规范书是汽机产品订货合同的附件，与合同具有同等法律效力，在协议签订后，应互相按时交换资料，满足各方设计和制造（改造）进度的要求。 1.1.7 本技术规范书未涉及的部分以需方招标文件、供方投标文件、澄清文件为准，未尽事宜双方协商解决。 1.1.8 供方提供的设备需是在安全服役期的、运行状况良好的、成熟的、安全可靠、技术先进以及完整的汽轮机设备，并具有改造（制造）相同类型、相同容量（或同系列机组）及以上汽轮机的能力和运行成功的实践经验，并且至少应有二台汽轮机运行三年以上且具有安全可靠性的运行记录。 1.1.9 供方提供的设备应合理设计和制造，在各种状态下长期、安全和连续运行并实现其功能，设备部件的加工（改造）采用先进技术，并满足安装、运行和维护的要求。所采用的材料满足技术要求，并且是在安全服役期内、高质量的，以使维修降低到最低限度。 1.1.10 供方提供的汽轮机设备其结构设计和制造能保证机组长期、安全、稳定、经济和满负荷的运行。 1.1.11 供方对汽轮机的成套设备（含辅助系统及设备）负有全责，包括分包（或采购）的产品。其分包（或采购）的产品及其制造商应事先征得买方的认可。 1.2 厂址条件 1.2.1 气象条件 陕西省宝鸡市麟游县气象资料 1.2.2 地质条件
目录 一、页边距设置 (3) （一）、装订 (3) （二）、不装订 (3) 二、页面布局设置 (3) 三、目录 (3) （一）、目录选择 (3) （二）、字体 (3) （三）、段落 (3) 四、标题 (4) （一）、“字体”设置 (4) 1、主标题 (4) 2、副标题 (4) （二）、“段落” (4) 五、结构编号 (4) （一）、形式 (4) （二）、字体、段落 (5) 1、一级编号 (5) （1）、“字体” (5) （2）、“段落” (5) 2、二级编号 (5) （1）、“字体” (5) （2）、“段落” (5) 3、三级编号 (6) （1）、“字体” (6) （2）、“段落” (6) 4、四级编号 (6) （1）、“字体” (6) （2）、“段落” (6) 六、正文 (7) （一）、字体 (7) （二）、段落 (7)
（三）、落款、日期、签名规定 (7) （四）、图片 (7) （五）、附件 (9) 七、表格 (10) （一）、Excel电子表格。 (10) 1、页边距 (10) 2、标题 (10) 3、内容 (10) （1）、表头 (10) （2）、内容 (10) 4、列宽 (10) （二）、Word表格 (10) 八、页眉页脚 (11) （一）、格式 (11) （二）、内容 (11) 1、页眉 (11) 2、页脚 (12)
公司技术文档格式规范一、页边距设置 （一）、装订 纵向：上3cm，下2.5cm，左2.7cm，右2.5cm。 横向：上3cm,下2.5cm，左2.5cm，右2.5cm。 （二）、不装订 纵向：上3cm，下2.5cm，左2.5cm，右2.5cm。 横向：上3cm,下2.5cm，左2.5cm，右2.5cm。 二、页面布局设置 布局——页面设置——文档网格 选择“指定文档网格”，设置行数为每页40行。 三、目录 （一）、目录选择 使用引文目录，自动目录1. （二）、字体 “目录”两字：字体，宋体；字形，加粗；字号，四号。居中目录内容：字体，宋体；字形，不加粗；字号，五号。（三）、段落 自定义目录选项下修改目录段落格式。
研发系统文件管理规范 1目的 建立并执行研发系统文件要求和管理的规定，确保研发系统文件管理工作规范、统一、有效，符合公司文件管理程序要求。 2适用范围 适用于研发系统开发文档、技术文件、程序文件、管理工作文件、指南文件的管理。 3术语和定义 无。 4职责与权限 研发管理部负责产品开发文档、技术文档、管理工作文件、指南文件及其它文件的归口管理，研发系统相关部门配合。 5内容及流程 研发系统文件包括产品开发文档、技术文档、程序文件、管理工作文件、指南文件及其它文件等。结构如下图：
研发系统文件编号及版本参考《研发系统文件编号及版本规定》。 5.1研发系统管理文件 5.1.1管理工作文件及指南文件的编写、审核、批准 5.1.1.1研发系统程序文件、管理工作文件、指南文件由技术委员会依据质量体系要求，规划研 发系统程序文件及各级工作文件，研发管理组织相关部门编写，文件编号由编写者向质管QA助理申请。编写需使用公司统一的文件模板。程序文件、管理工作文件经研发系统内部预审后，提交质管部按组织公司涉及部门评审、会签，文件经管理者代表批准后在OA上发布生效。 5.1.1.2研发系统级指南文件由研发管理部组织评审，各产品线及部门级指南文件由编写人所在 部门技术秘书负责组织评审。指南文件提交文件编写者主管部门经理审核，部门所属产品线负责人批准，研发管理部发布生效。生效后的文件电子档抄送质管部及相关部门备案。 5.1.2管理工作文件及指南文件的更改、升版 5.1.2.1程序文件、管理工作文件的更改及升版按《管理工作文件的控制办法》执行。 5.1.2.2研发指南文件的更改升版，由编写人提前知会研发管理部后进行，升版后文件按首版评 审方式审核、批准发布。 5.1.3程序文件、管理工作文件及指南文件的发布生效方式及文件共享路径 5.1.3.1管理工作文件的生效发布由质管部在公司OA-办公系统的通知栏内进行发布；工作指南 文件由研发管理部通过QQ信息发布，同时在研发系统信息平台http://vss2/default.aspx 发布备查。 5.1.3.2程序文件、管理工作文件及工作指南文件在以下路径电子文件共享：\\VSS2\研发管理\工 作文件。 5.2技术文件 产品技术文件分设计文件及工艺文件以及支持产品生产、检验的工装夹具、设备仪器文件。根据项目研发现状，我们对技术文件分别进行研发过程的受控管理及样机文件（开发样机、工程样机）质管受控管理。 5.2.1研发过程技术文件管理控制 5.2.1.1分类 研发过程技术文件分机械类过程技术文件和硬件板卡过程技术文件，其中： 机械类过程技术文件：机械零件图（C类）；
2H313041汽轮发电机系统主要设备的安装技术要求 一、汽轮发电机系统主要设备 1、汽轮机的分类和组成： （1）、汽轮机的分类： A、按照工作原理划分：冲动式汽轮机和反动式汽轮机 B、按照热力特性划分：凝汽式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机、多压式汽轮机； C、按照主蒸汽压力划分：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机； D、按结构型式划分：单级汽轮机和多级汽轮机； E、按气流方向划分：轴流式、辐流式和周流（回流）式汽轮机； F、按用途划分：工业驱动（大型风机、水泵、压缩机）和电站汽轮机。 （2）、汽轮机的组成： A、汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。 B、汽轮机本体设备主要由静止部分（汽缸、喷嘴组、隔板、隔板套、汽封、轴承及紧固件）和转动部分（叶栅、叶轮、主轴、联轴器、盘车器、止推器、危急保安器）组成。 2、发电机类型和组成：
（1）、发电机类型： A、按照原动机划分：汽轮、水轮、柴油、风力和燃气轮发电机。 B、按照冷却方式划分：外冷式和内冷式发电机。 C、按照冷却介质划分：空气冷却、氢气冷却、水冷却以及油冷却发电机。 D、按照结构形式划分：旋转磁极式（凸极式和隐藏式）和旋转电枢式。 （2）、发电机组成 A、定子和转子两部分组成 B、定子主要由机座、定子铁心、定子绕组、端盖等部分组成。 C、转子主要由转子锻件、激磁绕组、护环、中心环和风扇等组成。 二、汽轮机主要设备的安装技术要求 1、汽轮机设备安装程序： （1）、基础和设备的验收 （2）、汽轮机本体的安装 （3）、其他系统安装 2、工业小型汽轮机的安装技术要求 （1）、安装一般程序： A、工业小型汽轮机有整装和散装两种方式。
发电机技术规范书 1、总则 1.1本规范适用于15MW汽轮发电机及其附属设备。对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。 1.2买方在本规范技术中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方提供一套满足本规范技术规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，能够满足其要求。 1.3卖方执行本规范所列标准及相应的国家和行业相关技术要求和适用的标准。合同签订后按合同规定，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买方，由买方确认。 1.4卖方将提供能充分说明投标方案、技术设备特点的有关资料、图纸供买方参考。 2、设计和运行条件 2.1环境条件 室内 厂区地震基本烈度 7度 2.2设计、制造标准 卖方在设计制造标准和规范方面采用了下列规则，在标准、图纸、质量记录、和操作手册上均采用国际单位（SI）；设备铭牌按制造厂标准；制造标准和规范按下列标准执行，原则上可采用国家和企业标准，如采用国际标准，则所采用的标准应不低于国内标准，并在设计、制造上优先采用已获准采用的国际先进标准。这些标准符合或高于下列标准的最新版本。 中华人民共和国国家标准GB
国标GB755-87《旋转电机基本技术要求》 国标GB/T1029-93《三相同步电机试验方法》 国标GB/T7064-1996《透平型同步电机技术要求》 国标GB10069.1-88《旋转电机噪声测定方法及限值》 国标GBJ87-85《工业噪声控制设计标准》 国标GB11348.1-89《旋转机械转轴径向振动的测量和评定》 国际电工委员会IEC IEC34-1(第八版)《旋转电机第一部分──额定值和性能》 IEC34-3《汽轮发电机的特殊要求》 IEC2A(秘13-1978) 《汽轮发电机励磁系统技术要求》 IEC (秘5933-1982) 《关于同步发电机励磁系统的若干规定》 IEC 34-16 《同步发电机的励磁系统》 IEEE--电气及电子工程师学会 国际标准化组织 ISO 电力部《火力发电厂设计技术规程》DL5000-94 参考标准：SD271-88 《汽轮发电机交流励磁机励磁系统技术条件》3 技术规范 3.1基本规格和参数： 额定容量：18.75MVA 额定功率：15MW（保证值） 最大连续功率：15MW（保证值） 额定功率因数：0.8（滞后） 额定电压： 6.3kV
文档索引：NIAT-GF-MM-1213-04 宁波东大智能 文档命名规范 宁波柴天佑院士工作室 宁波东大自动化智能技术有限公司 信息技术部 2010年12月13日
文档修订 抄送人：项目经理、客户经理、客户代表、项目组成员、SCCB（在项目实际应用时最好写明抄送人的姓名）
目录 一、部门规范 (4) 1.1数据库设计规范文档命名 (4) 1.2代码编写规范文档命名 (4) 1.3界面风格规范文档命名 (4) 1.4文档编写规范命名 (4) 1.4.1需求分析文档命名 (4) 1.4.2编码设计文档命名 (5) 1.4.3数据库设计文档命名 (5) 1.4.4操作需求文档命名 (5) 1.4.5功能设计文档命名 (5) 1.4.6软件详细设计文档命名 (6) 1.4.7软件测试文档命名 (6) 1.5软件视频命名规范 (6) 1.6用户手册文档命名 (6) 二、部门管理规范 (7) 2.1下厂任务单命名 (7) 2.2下厂总结报告命名 (7) 2.3软件功能验收文档命名 (7)
一、部门规范 1.1数据库设计规范文档命名 软件功能开发过程中，要遵循公司的数据库设计规范文档。数据库设计规范规范文档的命名，遵循以下格式：公司简称+规范编号+数据库代号+编写日期+ 举例：NIAT-GF-SJK-121301 1.2代码编写规范文档命名 软件功能开发过程中，要遵循公司的代码编写规范文档。代码编写规范文档的命名，遵循以下格式：公司简称+规范编号+代码代号+编写日期+序列号，中 举例：NIAT-GF-DM-121301 1.3界面风格规范文档命名 软件功能开发过程中，开发的软件要进行界面风格的统一，要遵循公司的界面风格规范文档。界面风格规范文档的命名，遵循以下格式：公司简称+规范编 举例：NIAT-GF-JM-121301 1.4文档编写规范命名 1.4.1需求分析文档命名 软件功能开发之前，要对用户的要求进行需求分析，编写需求分析文档。需求分析文档的命名，遵循以下格式：模块编号+需求代号+编写日期+序列号，中 举例：M2-XQ-1208-01
1.目的 为使公司的技术文件得到有效控制,确保生产现场所用的技术文件为最新有效版本。 2.范围 本制度适用于公司所有技术文件的管理。 3.技术文件内容及编码原则 技术文件是指用于产品实现的相应技术文件；文件类别及编码原则详见《技术文件类别清单》。 4.职责 4.1技术质量部负责技术文件的归口管理。负责内部技术文件的编制、审批、发放、归档和借阅的管理；负责外来技术文件的识别、转换、发放和归档。 4.2各部门负责对技术文件的接收、使用、保管。 4.3操作人员应掌握工艺文件及有关标准要求，严格按工艺文件进行操作，发现问题及时向班组长汇报，有责任保管好自己所用的技术文件。 4.4车间班组长负责保管本班组所用的技术文件，生产作业时将技术文件放置在生产现场指定位置。保证技术件不丢失、不损坏、干净整洁。 5.技术文件管理内容 5.1编制技术文件的基本要求 5.1.1凡用于指导生产作业的技术文件均应履行审批、签署手续，外来文件的审批不是对文件内容的审批，而是对文件的适用性的确认。责任签署手续完备的正式技术文件是指导生产及其管理活动的有效文件。 5.1.2 收到顾客提供的产品图纸、产品规范/标准、技术协议、变更文件等与质量 有关的技术文件后，技术部要在两周内或按照顾客要求的进度进行组织评审，确定以上文件的详细的实施方法、实施日期及实施要求，由技术部长批准，及时将
顾客的相应标准转换为公司内部要求并保存相应记录。顾客提供的质量协议由质量部按上述要求评审，由质量部长批准，并保存记录。 5.1.3 FMEA的编制应参考FMEA库进行编制，每个项目应对其涉及到的所有工序的FMEA组织评审后定版； 5.1.4 CP的编制应将定版后的FMEA中的要求有效的传递至CP中且前后保持一致；CP的编制应参考CP的编制模板。 5.1.5 WI的编制应将CP中的要求关联到WI中(excel公式)，防止产生前后不一致的情况发生。 5.1.6 技术文件编制质量问题纳入技术部人员的绩效考核，具体按《技术部人员绩效考核表》进行考核。 5.2 技术文件的签署人及其职责 5.2.1 设计/编制——由授权职能部门的设计人或编制人签署，并对技术文件的完整性、正确性、统一性、先进性、良好的工艺性和经济性负责。 5.2.2审核——由设计/编制单位负责人或分管负责人对技术文件是否符合国家法律、法规、顾客要求、相关标准和使用要求进行综合审查后签署，对其完整性、正确性、统一性负责。 5.2.3会签——由相关部门委托有经验的专业人员对技术文件是否满足相应专业要求的可行性予以审查并签署。 5.2.4 批准——直接用于产品生产过程的技术文件以及厂内有关部门需共同遵照执行的技术文件由技术部长（或被授权人）签署，并对技术文件负总的责任。文件发布后，使用部门在执行中或相关人员在检查，发现有问题需更改时应及时反馈，技术部接到反馈后应及时更改相应技术文件并再次批准。 5.3受控标识
汽凝汽式汽轮发电机组 技术协议 技术协议 甲乙双方就甲方向乙方采购一套30MW补汽凝汽式汽轮发电机组有关技术问题进行协商，双方同意签订本技术协议，作为汽轮机和发电机设计、制造和交货验收的依据。 项目名称： 设备名称：补汽凝汽式汽轮发电机组及辅机 一、机组型号及用户和机组使用地点： 1、汽轮机型号：补汽凝汽式汽轮机一台 产品代号： 制造厂： 2、发电机型号：无刷励磁发电机6.3KV 一台
制造厂：3、机组用户： 使用地点： 4、乙方负责汽轮发电机组的成套供货。 二、用户使用条件的要求： 1、设备运行环境及厂址条件： 最冷月平均气温：-18℃； 最热月平均气温：22.9℃； 年最高气温：35.5℃； 年最低气温：-40.7℃； 最大冻土深度：170cm； 年平均湿度：70%； 年平均降水量：674.2mm； 最大日降水量：119.3mm； 主导风向：西南风； 最大风速：19米/秒； 地震烈度7度. 2、冷却水 冷却水为循环水冷却水进口压力：~0.25MPa（a） 冷却水温度：正常25℃，最高33℃冷却水PH值：7.5～9 清洁系数：0.8 冷却水量：≤7150t/h 循环水质： 酸碱度电导率浊度钙硬度总硬度氯离子总碱度总铁总磷PH us/cm NTU mg/l mg/l mg/l mg/l mg/l mg/l 7.5~9 ≤2500 ≤50 ≤450 ≤600 ≤600 ≤450 ≤30.0 ＞3 8.41 870 20 308.16 368.08 101.42 289.81 1.3 4.1 3、电源条件 动力电源：380V，50Hz，三相；220V，50Hz，单相。 事故电源：直流220V。 4、汽轮发电机组安装使用环境和场所 汽轮机运行方式：定压、滑压运行 负荷性质：带基本负荷，也可调峰运行 汽轮机布置：室内双层布置 汽轮机安装：运转层标高8.00 m 汽轮发电机组安装在室内，厂房为新建厂房；使用场所无防爆要求。
柴油发电机技术规范： 附件1 技术规范 1. 总则 1.1本设备技术规范书适用于安徽淮南煤电基地田集电厂工程的柴油发电机组,它提出了该 设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。 1.3 卖方如对本技术规范书有偏差(无论多少或微小)都必须清楚地表示在本技术规范书的 附件13“差异表”中。否则买方将认为卖方完全接受和同意本技术规范书的要求。1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执 行。 1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有 同等法律效力。 1.6 本设备规范书未尽事宜，由买卖双方协商确定。 1.7 卖方所供设备采用KKS编码，卖方提供设备的KKS编码清单。KKS编码规则由买方 提供。 应答：满足要求。 2 工程概况 本期工程新建2台600MW汽轮发电机组，2台机组均采用发电机变压器组单元接线，以500kV电压接入系统。发电机出口不设断路器，发电机与主变压器用离相封闭母线相 连接。 应答：满足要求。 3 设计和运行条件 3.1 系统概况和相关设备 每台机组设置一台柴油发电机作为本单元机组的应急保安电源，与柴油发电机组配套的附属 设备应包括控制、保护等设备。 3.2 工程主要原始资料 3.2.1气象资料 (1) 气温 历年平均气 温 15.5℃ 极端最高气 温 41.2℃
极端最低气 温 -22.2℃ 历年平均最高气 温 20.4 ℃ 历年平均最低气 温 11.4 ℃ 最热月（7月）平均最高气温32.5℃ 最冷月（1月）平均最低气温 6.3℃ (2) 气压 历年平均气 压 1013.3 hPa (3) 湿度 历年平均水汽 压 14.9 hPa 历年最大水汽 压 40.2 hPa 历年最小水汽 压 0 hPa 历年平均相对湿 度 72% 历年最小相对湿 度 2% (4) 降水量 年最大降水 量 1567.5 mm 年最小降水 量 471.0 mm 历年平均降水
目录 第一章引言 1 §1.1 目的 1 §1.2 文档约定 1 §1.3 预期读者和阅读建议 1 §1.4 产品的范围 1 §1.5 参考文献 1 第二章综合描叙 1 §2.1 产品的前景 1 §2.2 产品的功能 1 §2.3 用户类和特征 2 §2.4 运行环境 2 §2.5 设计和实现上的限制 2 §2.6 假设和依赖 2 第三章外部接口需求 2 §3.1 用户界面 2 §3.2 硬件接口 3 §3.3 软件接口 3 §3.4 通信接口 3 第四章系统特性 3 §4.1 说明和优先级 3 §4.2 激励响应序列 3 §4.3 功能需求 3 第五章其他非功能需求 3 §5.1 性能需求 3 §5.2 安全设施需求 4 §5.3 安全性需求 4 §5.4 软件质量属性 4 §5.5 业务规则 4 §5.6 用户文档 4 第六章其他需求 4 §6.1 词汇表 4 §6.2 分析模型 4 §6.3 待确定问题列表 5 第1章引言 引言提出了对软件需求规格说明的纵览，这有助于读者理解文档如何编写并且如何阅读和解释。 §1.1 目的 对产品进行定义，在该文档中详尽说明了这个产品的软件需求，包括修正或发行版本号。如果这个软件需求规格说明只与整个系统的一部分有关系，那么就只定义文档中说明的部分或子系统。 §1.2 文档约定
描述编写文档时所采用的标准或排版约定，包括正文风格、提示区或重要符号。例如，说明了高层需求的优先级是否可以被其所有细化的需求所继承，或者每个需求陈述是否都有其自身的优先级。 §1.3 预期读者和阅读建议 列举了软件需求规格说明所针对的不同读者，例如开发人员、项目经理、营销人员、用户、测试人员或文档的编写人员。描述了文档中剩余部分的内容及其组织结构。提出了最适合于每一类型读者阅读文档的建议。 §1.4 产品的范围 提供了对指定的软件及其目的的简短描述，包括利益和目标。把软件与企业目标或业务策略相联系。可以参考项目视图和范围文档而不是将其内容复制到这里。 §1.5 参考文献 列举了编写软件需求规格说明时所参考的资料或其它资源。这可能包括用户界面风格指导、合同、标准、系统需求规格说明、使用实例文档，或相关产品的软件需求规格说明。在这里应该给出详细的信息，包括标题名称、作者、版本号、日期、出版单位或资料来源，以方便读者查阅这些文献。 如： a．本项目的经核准的计划任务书或合同、上级机关的批文； b．属于本项目的其他已发表的文件； c．本文件中各处引用的文件、资料、包括所要用到的软件开发标准。列出这些文件资料的标题、文件编号、发表日期和出版单位，说明能够得到这些文件资料的来源。 第2章综合描叙 这一部分概述了正在定义的产品以及它所运行的环境、使用产品的用户和已知的限制、假设和依赖。 §2.1 产品的前景 描述了软件需求规格说明中所定义的产品的背景和起源。说明了该产品是否是产品系列中的下一成员，是否是成熟产品所改进的下一代产品、是否是现有应用程序的替代品，或者是否是一个新型的、自含型产品。如果软件需求规格说明定义了大系统的一个组成部分，那么就要说明这部分软件是怎样与整个系统相关联的，并且要定义出两者之间的接口。 §2.2 产品的功能 概述了产品所具有的主要功能。其详细内容将在 d 中描述，所以在此只需要概略地总结，例如用列表的方法给出。很好地组织产品的功能，使每个读者都易于理解。用图形表示主要的需求分组以及它们之间的联系，例如数据流程图的顶层图或类图，都是有用的。 §2.3 用户类和特征 确定你觉得可能使用该产品的不同用户类并描述它们相关的特征（见第7 章）。有一些需求可能只与特定的用户类相关。将该产品的重要用户类与那些不太重要的用户类区分开。 §2.4 运行环境 描述了软件的运行环境，包括硬件平台、操作系统和版本，还有其它的软件组件或与其共存的应用程序。
国家标准化指导性技术文件管理规定 发布机构：国家质量技术监督局 发布日期：1998.12.24 生效日期：1998.12.24 第一条为了使我国标准化工作适应社会主义市场经济发展的需要，有利于国际交流，规范国家标准化指导性技术文件（以下简称“指导性技术文件”）的管理工作，特制定本规定。 第二条指导性技术文件，是为仍处于技术发展过程中（如变化快的技术领域）的标准化工作提供指南或信息，供科研、设计、生产、使用和管理等有关人员参考使用而制定的标准文件。 第三条符合下列情况之一的项目，可制定指导性技术文件： （一）技术尚在发展中，需要有相应的标准文件引导其发展或具有标准化价值，尚不能制定为标准的项目； （二）采用国际标准化组织、国际电工委员会及其他国际组织（包括区域性国际组织）的技术报告的项目。 第四条指导性技术文件不宜由标准引用使其具有强制性或行政约束力。 第五条国务院标准化行政主管部门统一负责指导性技术文件的管理工作。 指导性技术文件由国务院标准化行政主管部门编制计划，组织草拟，统一审批、编号、发布。 第六条指导性技术文件的代号由大写汉语拼音字母“ＧＢ／Ｚ”构成。 指导性技术文件的编号，由指导性技术文件的代号、顺序号和年号（即发布年 份的四位数字）构成： ＧＢ／Ｚ 代号 ××××× 顺序号— ×××× 发布年号 第七条指导性技术文件的制定，按《国家标准管理办法》和ＧＢ／Ｔ１６７３３《国家标准制定程序的阶段划分及代码》的有关规定办理。 指导性技术文件项目列入《国家标准制、修订项目计划》，并在《国家标准制、修订项目计划》及其他有关文件中，用“ＧＢ／Ｚ”注明。 第八条指导性技术文件的编写，参照ＧＢ／Ｔ１《标准化工作导则》系列国家标准的规定。其中：

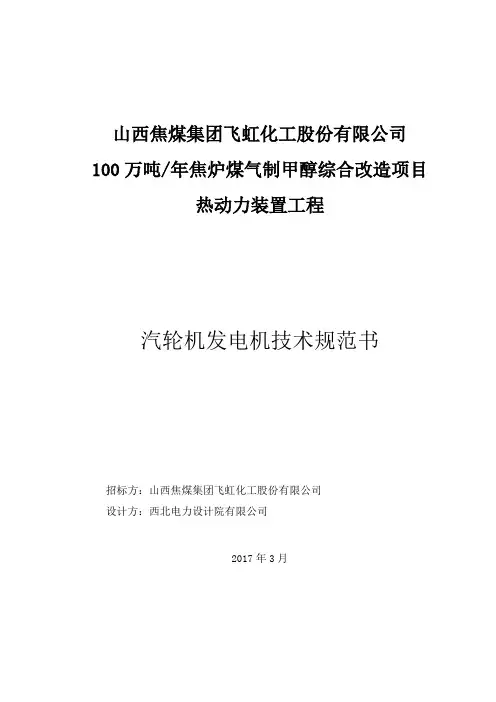

山西焦煤集团飞虹化工股份有限公司100万吨/年焦炉煤气制甲醇综合改造项目 热动力装置工程 汽轮机发电机技术规范书 招标方：山西焦煤集团飞虹化工股份有限公司 设计方：西北电力设计院有限公司 2017年3月
