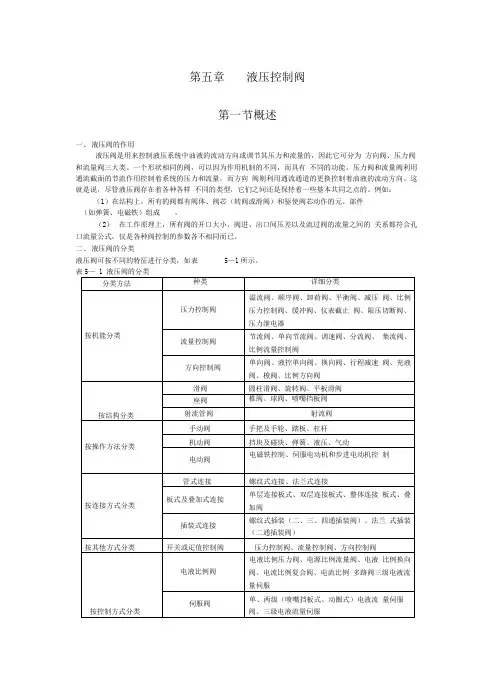

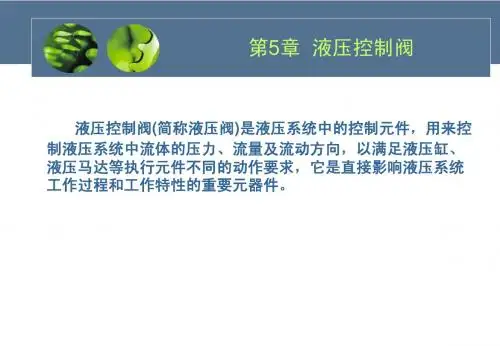

第五章液压控制阀第一节概述一、液压阀的作用液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的，因此它可分为方向阀、压力阀和流量阀三大类。
一个形状相同的阀，可以因为作用机制的不同，而具有不同的功能。
压力阀和流量阀利用通流截面的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制着油液的流动方向。
这就是说，尽管液压阀存在着各种各样不同的类型，它们之间还是保持着一些基本共同之点的。
例如：（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组成。
（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。
二、液压阀的分类液压阀可按不同的特征进行分类，如表5—1所示。
数字控制阀数字控制压力控制流量阀与方向阀（1 ）动作灵敏，使用可靠，工作时冲击和振动小。
（2）油液流过的压力损失小。
（3）密封性能好。
（4 ）结构紧凑，安装、调整、使用、维护方便，通用性大。
第二节方向控制阀方向控制阀是用来改变液压系统中各油路之间液流通断关系的阀类，如单向阀、换向阀及压力表开关等。
一、单向阀液压系统中常见的单向阀有普通单向阀和液控单向阀两种。
1.普通单向阀普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。
图5— 1（a）所示是一种管式普通单向阀的结构。
压力油从阀体左端的通口R流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。
但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。
图 5 — 1（ b）所示是单向阀的职能符号图。
2•液控单向阀图5—2（a）所示是液控单向阀的结构。
当控制口K处无压力油通入时，它的工作机制和普通单向阀一样；压力油只能从通口P1流向通口 P2，不能反向倒流。
