四川电建三公司作业指导书名称：#3锅炉引风机安装编号：批准：审核：校核：编制：目录1、编制依据〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃22、工程概况〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃23、施工准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃24、施工步骤及技术要求〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃45、质量保证措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃76、安全文明施工〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃87、附图〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃9一、编制依据成都电力机械厂《AN静叶可调轴流通风机使用说明书》《电力建设施工及验收技术规范》锅炉机组篇《火电施工质量检验及评定标准》锅炉篇《电力建设安全工作规程》（火力发电厂部分）二、工程概况：广安电厂二期工程#3炉配备2台AN静叶可调轴流通风机，AN静叶可调轴流通风机是根据脉动原理进行工作，叶轮上游和下游的静压力几乎相等，当流体通过叶轮时，传递给流体的能量主要是指在叶轮下游的以动能形式出现的有用的能量。

流体从叶轮流出的是涡流,可由安装在叶轮下游的后导叶直接流入相连接的扩压器,使全部动能转换成所需要的静压。

风机主要由：进气箱、进口集流器、进口导叶调节器、进口集流器、机壳及后导叶、转子（带滚动轴承）、扩压器组成；进气箱内设有导流板，以提高气流的均匀性；沿径向布臵的后导叶既可稳定和引导通过叶轮后的气流沿轴向流动，还可以连接外壳与芯筒，并使之同心对中。

叶轮为钢板压型焊接结构，由于其叶片具有比较理想的空气动力学特性，因而不仅有较高的气动效率，而且还具有很好的耐磨性。

作业指导书审批表目录1.编制依据 (1)2. 项目工程概况 (1)3.项目进度计划 (1)4. 作业准备工作及方法 (1)4.1 作业人力、机械、工具、仪器等的计划 (1)4.2作业环境要求 (4)5. 作业程序及作业方法 (4)5.1 作业程序 (4)5.2 作业方法 (4)6. 作业质量标准 (6)6.1 作业质量保证措施 (6)6.2作业质量标准 (7)7. 作业的安全保证措施 (7)7.1 本项作业一般安全措施 (7)7.2本项作业重大危害 (7)7.3 本项作业重大危害控制措施 (7)8.环境管理措施 (7)8.1 环境管理的一般要求 (7)1．编制依据：1.1《华光发电厂一期新建工程2×600MW机组2#锅炉施工组织总设计》1.2锅炉专业分公司编制的《锅炉专业施工组织设计》1.3 上海鼓风机厂的设备图纸及安装说明书1.4《电力建设施工及验收技术规范》和《电力建设施工及验收评定标准》（96版锅炉篇）1.5《电力建设安全工作规程》热机和《安全管理规定》。

1.6全国电力施工机械管理协作网编制的《电力建设起重机械性能手册》。

2．工程概况：山西国际电力华光电厂一期（2×600MW）工程锅炉所配用的两台动叶可调轴流通风机为上海鼓风机厂生产的SIGA3014型，风机露天布置于电除尘器后，主要由进气箱、转子（带导向轴承）、中间轴及联轴器、扩压器、电动机及液压油站、润滑油站、冷却风机及测量仪表等构成。

其流量为：489.10m/S3，风压4227Pa，风机转速985r/min，效率88.33%。

配置电机型号YKK900-6，功率3700kw。

3．项目进度计划3.1 进度计划(见附表)4.作业准备工作及条件施工班组要认真看图，充分熟悉图纸内容，分析其难点，了解设备结构特点及安装方法。

4.1 作业人力、机械、工具、仪器、仪表等的计划：4.1.1 作业人力计划队长1人，技术员1人 , 质检员1人, 电工1人,锅炉工10人 , 焊工2人.4.1.2 材料计划（每台见下表）两台吸风机垫铁用量：100×240×10 100块 100×240×25 100块100×240×5/15 60组 100×240×10/20 100组100×240×15/25 30组 100×240×20/30 30组4.1.3 机械、工具、仪器、仪表的配备机械、工具、仪器、仪表的配备以上工具、仪器、仪表经有关计量部门计量检验，合格后方可使用。

XX电厂X型X号机组X级检修作业指导书项目名称：引风机检修所属专业：锅炉批准：日期：审核：日期：编制：日期：一、组织措施1．施工总负责：负责整个检修工作项目的制定，检查工作项目的实施情况，检查、考核工作中存在的违章情况，指导检修中存在的技术问题。

2．技术负责：对工作过程中的技术质量进行把关，并负责检修工艺工序的制定和修改。

3．工作负责人：办理工作票，正确和安全的组织工作成员进行检修工作，对工作中的安全、技术和质量负直接责任。

4．工作成员：在工作负责人的带领下，正确、安全、文明的进行检修工作，不断提高检修质量。

5．配合人员：熟悉此项工作的质量要求，及工作中存在的危险点，在工作负责人的带领下作好配合工作。

二、技术措施1、施工程序办理工作票—揭盖检查风机叶片—液压缸调节装置检查—油管路消除漏点—油箱;滤网;电加热清理、更换润滑油—油泵检修—冷却水系统检查—油箱加油—打开风道人孔门—检查检修风冷却风机改—回复所有设备—封堵人孔门—风道检查补焊—门．造—检查风机地脚螺栓及连接螺栓—检查风机和电机的同心度。

2、质量标准引风机液压油站清理；管道消除漏点；油泵检修质量标准。

引风机液压油站管路消除漏油必须认真处理,保证不复发。

油泵检修主要为检查电机和对轮间的弹性垫磨损情况，如磨损严重应更换弹性垫。

送风机液压油站清理前必须将旧油放干净，用汽油冲洗后用面团粘净所有杂质；磁性滤网；电加热器应彻底清洗后方可安装。

风机油箱清理完必须由有关人员验收合格后方可封堵。

油站清理合格后应加注L—TSA46#汽轮机油，油位应加之油箱中位置；引风机叶片检查调整；风门检查检修质量标准；引风机叶轮检查主要检查叶片有无磨损严重现象，叶片有无受冲击损伤现象，另外检查叶片磨损及锈蚀程度。

叶片如有缺陷应上报电厂更换。

检查叶片轴承游隙应符合标准规定，否则应及时更换。

风道风门检修;应调整风门实际开度与标示相符；偏差不大于。

风门所有螺栓应全部紧固一次，并用电焊进行电焊防松。

300MW锅炉引风机检修作业指导书作业项目：引风机检修作业日期：批准：彭朝晖审核：伍绍刚编制：吕志成目次1 目的 (1)2 范围 (1)3 职责 (1)4 人员资质及配备 (2)5 检修内容 (2)6质量标准 (2)7 引用文件 (4)8监视和测量装置汇总表 (5)9 设备和工器具汇总表 (6)10备品备件及材料汇总表 (6)11作业过程 (8)12检修记录 (13)13 技术记录 (14)14备品备件及材料使用消耗记录 (14)15验收合格证和验收卡 (15)引风机检修作业指导书1 目的检查、发现、消除设备存在的缺陷，排除潜在的事故因素，并不断对设备改进和改造，提高设备健康水平，保证设备运行的安全性和经济性。

2 范围适用于大唐耒阳发电厂#3、4机组BWB—1025/17.2—M型锅炉，型号为上海鼓风机厂生产的SAF26.6-15-1型引风机的检修。

3 职责3.1 工作负责人职责：3.1.1根据班长、副班长、技术员的安排，担任工艺复杂、难度大项目的负责人工作，组织项目小组人员安全、保质、保量、按期完成检修任务，对项目完成的结果负责。

3.1.2办理好检修工作票,对参与检修的工作人员进行安全和技术交底.3.1.3在检修过程中，指导检修工进行复杂和大难度工艺项目的施工。

3.1.4负责做好设备检修前的各项准备工作，包括核对图纸、准备备品.材料、准备工、器具、办理工作票及核对安措。

3.1.5负责做好检修测量、修理、试验的各项记录及检修后质量自查，配合三级质量验收。

3.1.6负责所承担检修任务的文明生产,作到工完料尽场地净,设备无泄漏、见本色、标志齐全醒目。

3.2 监护人职责：3.2.1 作好检修安措,对工作票、操作票的严格执行和把关负责，对重要操作应亲自监护。

3.2.2检修工作结束后,负责对设备和场地卫生把关.3.3 其他工作人员职责：3.3.1根据班长、副班长、技术员安排，参与工艺复杂、难度大项目的具体检修作业，保质、保量、按期完成检修任务。

Q/GDNSPC#2炉大修A 引风机油站控制设备回路检修作业指导书质量组 安全组批准： 批准：审核： 审核：编制： 编制：----------------------------------------------------------------------------------------A引风机油站控制设备回路检修作业计划表（规范性附录A）----------------------------------------------------------------------------------------1 范围本标准规定了本公司引风机油站控制设备回路检修的职责、作业程序具体内容，以确保本公司引风机油站控制设备回路检修的顺利实施。

本程序适用于本公司引风机油站控制设备回路检修的制定实施和过程控制。

2引用的技术标准或技术资料国电石嘴山发电有限责任公司《设备检修控制程序》、《检修工艺规程》。

1定义和术语（略）2职责2.1生产技术部职责：负责监督、检查和考核本作业指导书质量部分的执行，同时负责公司级验收点的质量验收工作。

2.2安全监察部职责：负责监督、检查和考核本作业指导书安全文明部分的执行，同时负责公司级验收点的安全文明生产验收工作。

2.3检修部职责：负责监督、检查和考核本作业指导书的执行，同时负责部门和班组级验收点的质量和安全文明生产验收工作。

3作业程序3.1资料准备a)收集设备台帐、缺陷记录、检修资料；b)熟悉检修标准、图纸；c)学习《电业安全工作规程》；3.2修前设备安健环诊断3.2.1设备表面油漆检查是否有破损情况是□否□破损部位描述：3.2.2设备周围地面检查是否有破损情况是□否□破损部位描述：3.2.3设备标识牌检查是否齐全是□否□不齐全标识牌清单：5.2.5 检修现场是否存在危害健康、环境因素是□否□3.3修前设备诊断3.3.1设备规范型式：PLC控制型号：XYZ-10GFL生产厂家：湘潭电机力源设备有限公司3.3.2对修前设备进行诊断后，确定本次检修级别为：大修□中修□小修□消缺□诊断理由为：诊断人员签名：----------------------------------------------------------------------------------------3.4工具备件准备a)对讲机 1 对b)偏口螺丝刀 2 把c)十字螺丝刀 2 把d)活搬手10寸8寸 2 把e)大钳子 1 把f)斜口钳 1 把g)管钳 1 把h)安全带 1 副i)手电筒 1 把j)万用表 1 块k)内六方公制 1 套3.4.1引风机油站控制设备回路备品配件计划清单3.4.2引风机油站控制设备回路使用消耗性材料计划清单3.4.3引风机油站控制设备回路检修更换下的物资清单3.5修前安全、文明生产和作业环境措施执行3.5.1检修作业前的安全措施：a)检查工作票所载安全措施是否正确完善；是□否□b)检查值班人员所做安全措施是否符合现场实际条件；是□否□c)检查工作人员着装是否符合规定、精神状态是否良好；是□否□d)每天作业前向工作班成员交代现场安全措施、带电部位及其它注意事项；是□否□e)使用电动工具及起重工具应符合安全效验标准；是□否□f)检修作业前周围环境（地面防护、现场隔离等）是否良好；是□否□g)高空作业要防止落物伤人和高空坠落3.5.2检修作业前的环境辨识和控制措施----------------------------------------------------------------------------------------a) 对检修设备范围内的地面进行100％保护。

作业指导书目录一、..........................................................................................3二、 (4)三、 (3)四、 (4)五、 (5)六、 (5)七、 (5)八、 (12)九、 (13)十、 (14)山东丰汇集团检修工程公司第1页共23页风机检修作业指导书产品概况一、工程/1.1工程简介山东鲁能xx铝业自备电厂采用xx锅炉厂设计制造的YG-240/9.8-M1型高温高压、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。

炉膛采用膜式水冷壁，锅炉中部是旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置三组省煤器及空预器（二次风两组、一次风三组）。

送风系统分别由一﹑二次风机提供。

一次风机送出的风经一次风空预器预热后由甲乙侧风道一部分经过点火油枪进入床下水冷风室，大部分直接进入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室。

二次风机送出的风经二次风空预器预热后，通过分布在炉膛前、后和两侧墙上的喷口喷入炉膛，补充空气，加强扰动与混合。

引风机由2xx离心式风机左右对称布置，引风机由山东电力设备厂制造。

风机检修作业指导书风机设备检修在设备傍边，主要起吊用具为10t电动葫芦及手拉葫芦；检修范围为风机全部设备及其附属系统设备的检查、检修及安装、调试。

1.2主要工程量序号设备名称型号规格单位数量备注引风机壳体解体检查、检修 1 台1 CFB6N8.1F 250台 2 2 更换风机两侧轴承22332 1 风机集流器拆装台3台风机轴承座找正4 15 2 台 NU2234E 风机电机更换轴承 1台风机电机找正61.3工程特点引风机检修现场空间狭窄，风机若干部件为偏心形状不规则件，单件重量大，倒运就位困难，安装精度要求高，检修、安装工作量大，检修工期集中。

由于夏季空气湿度大，对设备在检修场和安装现场的保护、保养及防二次污染提出了更高的要求。

引风机检修作业指导书．甘肃科瑞电力检修公司检修作业指导书XX电厂X型X号机组X级检修作业指导书项目名称：引风机检修所属专业：锅炉- 1 -甘肃科瑞电力检修公司检修作业指导书日期：批准：日期：审核：日期：编制：- 2 -甘肃科瑞电力检修公司检修作业指导书- 3 -甘肃科瑞电力检修公司检修作业指导书一、组织措施1．施工总负责：负责整个检修工作项目的制定，检查工作项目的实施情况，检查、考核工作中存在的违章情况，指导检修中存在的技术问题。

2．技术负责：对工作过程中的技术质量进行把关，并负责检修工艺工序的制定和修改。

3．工作负责人：办理工作票，正确和安全的组织工作成员进行检修工作，对工作中的安全、技术和质量负直接责任。

4．工作成员：在工作负责人的带领下，正确、安全、文明的进行检修工作，不断提高检修质量。

5．配合人员：熟悉此项工作的质量要求，及工作中存在的危险点，在工作负责人的带领下作好配合工作。

二、技术措施1、施工程序1.1 办理工作票—揭盖检查风机叶片—液压缸调节装置检查—油管路消除漏点—油箱;滤网;电加热清理、更换润滑油—油泵检修—冷却水系统检查—油箱加油—打开风道人孔门—检- 1 -甘肃科瑞电力检修公司检修作业指导书查检修风门—风道检查补焊—封堵人孔门—回复所有设备—冷却风机改造—检查风机地脚螺栓及连接螺栓—检查风机和电机的同心度。

2、质量标准2.1引风机液压油站清理；管道消除漏点；油泵检修质量标准。

引风机液压油站管路消除漏油必须认真处理,保证不复发。

油泵检修主要为检查电机和对轮间的弹性垫磨损情况，如磨损严重应更换弹性垫。

送风机液压油站清理前必须将旧油放干净，用汽油冲洗后用面团粘净所有杂质；磁性滤网；电加热器应彻底清洗后方可安装。

风机油箱清理完必须由有关人员验收合格后方可封堵。

油站清理合格后应加注L—TSA46#汽轮机油，油位应加之油箱中位置；2.2引风机叶片检查调整；风门检查检修质量标准；引风机叶轮检查主要检查叶片有无磨损严重现象，叶片有无受冲击损伤现象，另外检查叶片磨损及锈蚀程度。

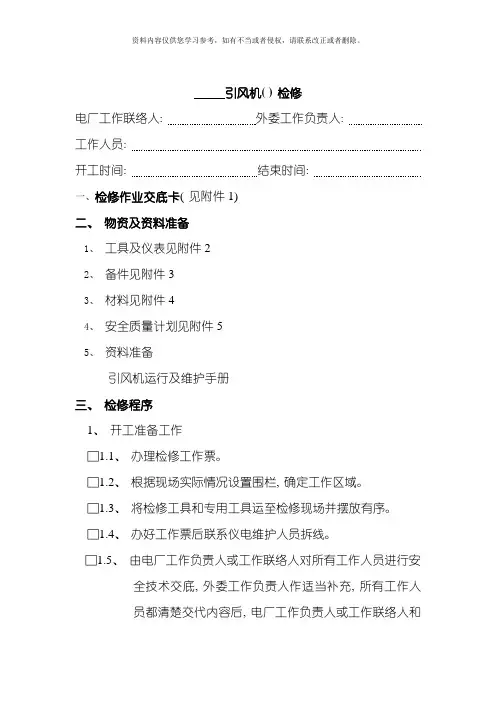

引风机( ) 检修电厂工作联络人: 外委工作负责人:工作人员:开工时间: 结束时间:一、检修作业交底卡( 见附件1)二、物资及资料准备1、工具及仪表见附件22、备件见附件33、材料见附件44、安全质量计划见附件55、资料准备引风机运行及维护手册三、检修程序1、开工准备工作□1.1、办理检修工作票。

□1.2、根据现场实际情况设置围栏, 确定工作区域。

□1.3、将检修工具和专用工具运至检修现场并摆放有序。

□1.4、办好工作票后联系仪电维护人员拆线。

□1.5、由电厂工作负责人或工作联络人对所有工作人员进行安全技术交底, 外委工作负责人作适当补充, 所有工作人员都清楚交代内容后, 电厂工作负责人或工作联络人和外委工作负责人在检修交底卡上签字, 由电厂工作负责人或工作联络人下达开工命令。

2、风机检查□2.1、拆除风机扩散器及轮毂风壳处保温。

□2.2、打开扩散器出口人孔门及风机入口风箱人孔门。

□2.3、打开扩散器中心筒人孔门。

□2.4、检查进气风箱应无裂纹及严重变形情况, 各焊接处完整无裂纹, 观察记录扩散器导流叶片磨损情况, 清理进气风箱内部积尘。

将检查结果记录在检修记录卡附表中记录。

□2.5、检查叶片间隙□2.5.1、清理叶片正下方风壳积灰。

□2.5.2、旋转叶轮, 测量每个叶片至正下方风壳的间隙并记录间隙值和对应的叶片号。

□2.5.3、找到间隙最小的叶片, 测量其与风壳的间隙( 均布, 8点) , 并在检修记录可卡附表四中记录。

□2.6、机壳检查并在检修记录卡附表一中记录。

□2.6.1、机壳各部位严密完整无裂纹、无严重腐蚀磨损现象。

□2.6.2、机壳支架牢固无裂纹等缺陷。

□2.6.3、机壳支架无变形。

□2.7、联轴器检查□2.7.1、测量联轴器两轮毂面间距。

□2.7.2、拆开联轴器下护罩。

□2.7.3、拆下联轴器连接螺栓, 检查螺栓螺纹应完整不烂牙、不爆牙, 与螺母配合合适, 圆盘组无明显变形、断裂、磨损现象。

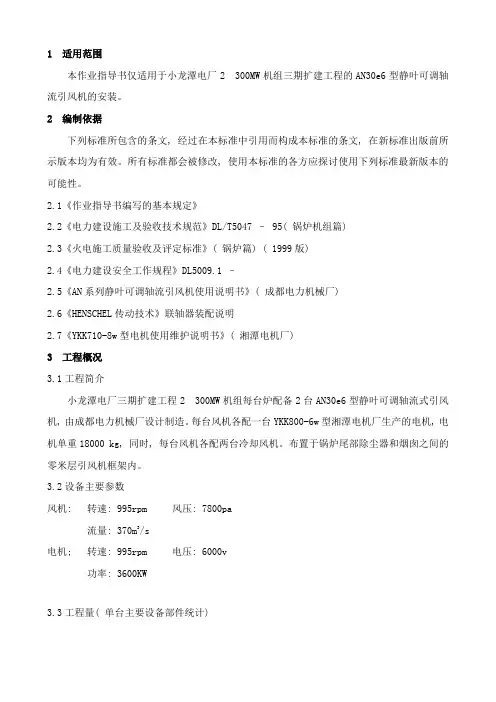

1 适用范围本作业指导书仅适用于小龙潭电厂2300MW机组三期扩建工程的AN30e6型静叶可调轴流引风机的安装。

2 编制依据下列标准所包含的条文, 经过在本标准中引用而构成本标准的条文, 在新标准出版前所示版本均为有效。

所有标准都会被修改, 使用本标准的各方应探讨使用下列标准最新版本的可能性。

2.1《作业指导书编写的基本规定》2.2《电力建设施工及验收技术规范》DL/T5047 – 95( 锅炉机组篇)2.3《火电施工质量验收及评定标准》( 锅炉篇) ( 1999版)2.4《电力建设安全工作规程》DL5009.1 –2.5《AN系列静叶可调轴流引风机使用说明书》( 成都电力机械厂)2.6《HENSCHEL传动技术》联轴器装配说明2.7《YKK710-8w型电机使用维护说明书》( 湘潭电机厂)3 工程概况3.1工程简介小龙潭电厂三期扩建工程2300MW机组每台炉配备2台AN30e6型静叶可调轴流式引风机, 由成都电力机械厂设计制造。

每台风机各配一台YKK800-6w型湘潭电机厂生产的电机, 电机单重18000 kg, 同时, 每台风机各配两台冷却风机。

布置于锅炉尾部除尘器和烟囱之间的零米层引风机框架内。

3.2设备主要参数风机: 转速: 995rpm 风压: 7800pa流量: 370m3/s电机; 转速: 995rpm 电压: 6000v功率: 3600KW3.3工程量( 单台主要设备部件统计)4.1作业准备4.1.1人员配备a.所有参与安装作业人员必须熟悉设备厂家图纸和相关安装说明书, 熟悉相关安装规范。

b.参与安装的特种工( 电焊工、起重工) 必须持证上岗。

4.1.2机具配备移动吊车: 50t一台 8t吊一台汽车: 8t一辆拖车: 20t一辆交流或直流焊机1 ~ 2台其它常见钳工工具和测量工具(钳工自备)4.1.3要求有足够的安装场地, 道路应畅通, 不防碍相关机动车辆进出。

4.1.4安装期间, 根据不同的施工情况, 应备有足够的氧气、乙炔和电源。

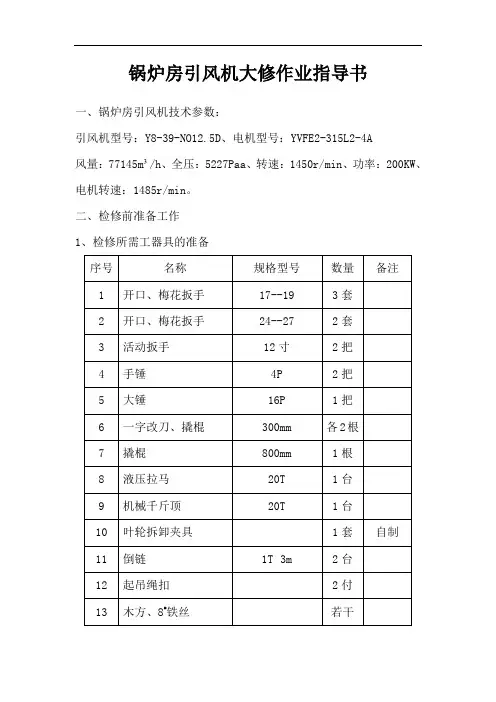

锅炉房引风机大修作业指导书一、锅炉房引风机技术参数：引风机型号：Y8-39-NO12.5D、电机型号：YVFE2-315L2-4A风量：77145m³/h、全压：5227Paa、转速：1450r/min、功率：200KW、电机转速：1485r/min。

二、检修前准备工作1、检修所需工器具的准备2、检修所用备件的准备：三、现场检修作业1、现场确认断电，并悬挂检修牌；2、拆下联轴器防护罩，拆掉联轴器连接螺栓；3、拆掉风机进口端风筒、短接头，以及导风口；4、拆除叶轮1）、拆掉叶轮前端压板；2）清理轴--叶轮毂的配合区域，用柴油渗透轮毂配合面缝隙；并用倒链对叶轮起吊，使倒链受力即可，以便拆卸时稳住叶轮；3）用两条专用长螺栓固定在叶轮毂拆卸孔内，另一端固定在一槽钢上，将20T机械千斤顶安放在槽钢与轴头之间，保持在同一轴线，调整螺栓并拧紧；4）给千斤顶缓缓施加外力，感到转不动时停止。

边用大锤敲击槽钢，同时对叶轮毂均匀加热，缓慢的拆下叶轮；5）在拉出叶轮毂过程中拉力不应停止，而且保持一致，直至轮毂被取下；6）卸下专用工具，清理轴和轮毂，检查轮毂的内孔和轴是否有腐蚀、裂纹、和拉伤等现象；7）检查风叶并对风叶做动平衡，若风叶磨损腐蚀过大，无法修复则更换新风叶。

5、关掉循环水阀门，拆下上下盖连接水管，以及上下盖连接螺丝和前后端轴承压盖；6、吊下轴承座上盖，并移至合适位置；7、吊出主轴，并拔下联轴器、轴承；8、将新轴承放入烤箱加热备用，同时主轴、轴承箱等各部件；9、更换轴承箱压盖上的骨架油封，并清理接触面，准备2个青稞纸垫子；10、将加热好的轴承装在主轴上，并安装圆螺母锁紧，等轴承冷却后依次装入青稞纸垫子、轴承箱压盖，然后加热安装联轴器（均匀加热后压入，不能直接对联轴器敲击）；11、起吊主轴，放入轴承箱内，并压铅丝，测量轴承外圈的配合间隙，根据测得数据确定轴承箱上下盖间密封胶的薄厚，对角紧固，安装好轴承箱盖以及压盖；12、安装叶轮1）首先，吊起叶轮，将叶轮放入风机蜗壳内，并起吊至合适高度（轮毂与主轴在同一轴线的位置）；2）均匀加热叶轮毂，同时准备好木方、大锤，然后将叶轮推进去，推不动时垫上木方用大锤对叶轮毂进行敲击；3）待叶轮安装到位后，装上轴头端的压盖，并紧固好螺栓。

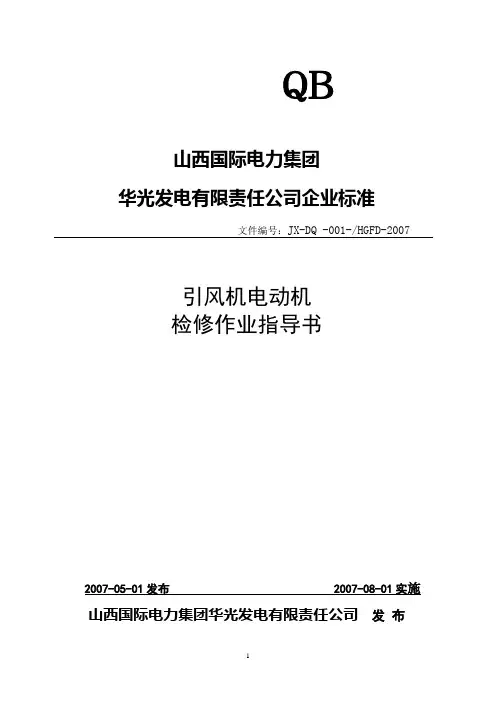

QB山西国际电力集团华光发电有限责任公司企业标准文件编号：JX-DQ -001-/HGFD-2007引风机电动机检修作业指导书2007-05-01发布 2007-08-01实施山西国际电力集团华光发电有限责任公司发布引风机电动机检修作业指导书设备名称：引风机电动机设备编码：安装地点：锅炉房0米所属专业：电气专业版次： 00华光发电有限责任公司2007年3月15日指导书目录清单引风机电动机检修作业指导书1、目的1．1规范检修行为，保证引风机电动机检修符合检修工艺、检修质量规定要求，符合文明生产管理要求。

1．2本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。

2、适用范围2.1 适用于华光发电有限责任公司四台引风机电动机的检修工作。

2.1.1 引风机电动机监视表记异常处理。

2.1.2 引风机电动机内部声音异常处理。

2.1.3引风机电动机各轴瓦振动超标，经外部处理无效时。

2.1.4引风机电动机出力不能满足机组负荷要求时。

2.1.5引风机电动机定期大、小修的检修工作。

3、设备规范及概述：3．1设备技术规范：3．2设备概述：每台机组配置二台引风机电动机，该引风机电动机结构为端盖式滑动轴承，冷却方式为全封闭扇冷自通风，电机上面装有热交换器（空气对空气）。

概述如下：3.2.1电机转向从轴伸端看为顺时针。

3.2.2非轴伸端轴承为绝缘轴承，运行前必须将轴伸端轴承接地；绝缘轴承对地电阻用500V兆欧表摇不得小于1兆欧。

3.2.3轴承润滑油牌号为46号汽轮机油L-TSA，最高进油温度为40℃，每轴承循环油量为6.2L/min.3.2.4名义气隙为4mm；周围气隙差不得大于平均值的10﹪。

3.2.5轴与两轴瓦单边游动间隙不小于6mm.3.2.6安装电机时应考虑被拖动机械对电机轴向位置的影响，应使电机正常运行时电机轴的轴向位置符合磁中心指示牌尺寸的要求，以保证定，转子磁中心对齐。

3.2.7空载时电机振速从轴伸端测不大于2.8mm/s.3.2.8电加热器电压380V，三相，功率2400W，停机时使用。

引风机的检修作业指导书
1目的
电厂经过一段时间的运行，根据厂家说明书的要求，对引风机进行解体检查，对部分磨损严重的零部件要重新更换和维修，保证锅炉的正常运行。

2适用范围
托电一期#1、#2锅炉本体4台引风机的检修
3编制依据
5作业危险因素和环境因素辨识及对策表
针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。

按本工程特点确定（一）厂地和环境（二）作业和人员（三）机械和工具可能产生的危险因素和环境因素监督管理措施：包括（一）确定监督控制办法一R记录确认点；W见证点；H停工待检点；S连续监视监护；（二）规定监督控
制责任一班组、专业队、项目部。

8、作业程序、技术要求及质量控制点8.1工作流程
9、作业技术记录表
10、附录(表格、记录图等)
ILl表格
仪设定表。

0.受控信息本程序作为企业标准文件批准后生效并发放执行。

1.目的：1.1规范和指导检修行为，确保引风机的检修质量符合规定要求。

1.2本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序2.适用对象和内容：本程序文件适用于引风机的解体检修、检查。

程序指导以下工作：引风机的全面解体、检查、修复。

3.设备规范（设备型号、主要技术参数等）4.引用文件引用以下文件：青铜峡铝业发电有限责任公司《检修工艺规程》；制造厂安装说明书、结构说明书、使用维护说明书等。

5.修前准备和作业条件5.1备品配件（详见下表）：注：备件说明”栏中注明产地或是否经修复5.5安全措施及工作票办理：5.5.1严格执行《电业工作安全措施》。

5.5.2严格执行工作票管理制度，认真办理、检查、验证工作票上的安全措施。

5.5.3确认系统已隔绝。

5.5.4确认有关安全措施均已落实，有关部位挂好禁止操作、有人工作”牌5.5.5检修现场做好防滑、防火、照明措施。

5.5.6检修设备周围用安全围栏可靠隔离。

6.检修工序6.1解体：6.1.1拆除引风机轴承箱大盖螺丝并用电葫芦将大盖移开放至规定位置。

6.1.2拆除引风机出口挡板处人孔门6.2检查修理：6.2.1检查引风机轴承箱有无泄漏、液压头是否良好。

停工待检点H---16.2.2检查引风机出入口挡板位置。

6.2.3检查引风机出口膨胀节磨损情况并进行更换6.2.4检查引风机油站管路是否泄漏，滤网是否堵塞。

6.2.5检查引风机叶片是否有破裂现象、测量叶片顶部间隙。

6.3组装试验：631引风机轴承箱、液压头检查并消漏。

见证点W---16.3.2引风机出入口挡板检查对位见证点W---26.3.3更换引风机出口膨胀节。

见证点W---36.3.4引风机油站管路消漏、滤网更换。

6.3.5引风机叶片检查、叶片顶部间隙。

W---47文件包整理完整齐全，归档2引风机检查修理：H---13.组装:W---1W---34.试转:无泄漏检查项目 电机电流 垂直振动 水平振动 轴承温度结果记录 标准备注A青铜峡铝业发电有限责任公司不符合项处理单青铜峡铝业发电有限责任公司。

Q/CDT河北大唐国际丰润热电有限责任公司发布目次目次 (2)1、范围 (3)2、本指导书涉及的技术资料和图纸 (3)3、概述 (3)4、设备参数及零部件清册 (3)5、现场准备及工具 (4)6、危险点分析及安全措施 (6)7、检修工序及质量标准 (8)8、结论 (18)9、不符合项通知单 (19)10、完工报告单 (20)11、质量签证单 (22)1、范围本作业指导书规定了河北大唐国际丰润热电有限责任公司一号炉引风机保护装置的概述、设备参数及零部件清册、现场准备及工具、危险点分析及安全措施，检修工序及质量标准、不符合事项通知单、完工报告单、质量签证单等相关技术要求本作业指导书适用于河北大唐国际丰润热电有限责任公司一号炉引风机保护检修工作。

2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB26860-2011《电业安全工作规程》GB 7261-2008《继电器及继电保护装置基本试验方法》GB 14285-2006《继电保护和安全自动装置技术规程》DL 478-2011《静态继电保护及安全自动装置通用技术条件》DL/T 624-1997《继电保护微机型试验装置技术条件》《CSC-237A型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）《CSC-236型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）图纸：高压厂用电动机二次线F008915-D09043、概述河北大唐国际丰润热电有限责任公司一号炉引风机保护装置包括CSC-236电动机差动保护装置、CSC-237A电动机综合保护测控装置、KWS智能操控显示装置及相关二次回路。

4、设备参数及零部件清册5、现场准备及工具5.1调试前的准备工作5.2工作人员要求5.3材料及工具5.4专用工具6、危险点分析及安全措施6.1危险点分析6.2安全措施7、检修工序及质量标准7.1 1号炉引风机A (10BBA08)7.1 .1办理相关工作票检查验证工作票、继电保护安全措施票和危险点控制措施票。

8号炉B引风机内部检查作业指导书1 范围本作业指导书规定了8号炉B引风机内部检查工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于托克托发电厂8号炉B引风机内部检查工作。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

《HU27050-22G引风机说明书》3 安全措施严格执行《电业安全工作规程》。

办理热力机械一种工作票。

工作票安全措施确认，引风机电机停电，油站油泵电机停电，轴冷风机停电，动叶、出入口挡板停电，关闭动叶。

高处作业，必须使用验收合格的安全带及正确佩戴安全帽，安全带挂钩或绳索应挂在结实牢固的构件上或专为挂安全带的钢丝绳上，安全带使用时不能低挂高用，禁止挂在移动或不牢固物件上。

进入风道内作业严格执行《有限空间作业安全管理规定》，检测风道内氧气浓度符合标准时方可进入风机进行作业；进出入风道，人员、时间及携带的工器具要全部进行登记，并有专人进行监护；风道内要保证足够的照明。

在可能引起火灾的场所进行动火时，必须备好相应足够的消防器材。

工作完毕后清理现场，确认无遗留火种后撤离现场。

参加检修的人员进行安全教育和技术培训，达到上岗条件。

正确使用检查合格的工器具，使用扳手时要用力均匀，以免滑脱伤人。

移动电源盘的绝缘应良好、开关好用，使用前做漏电保护器试验。

封闭人孔门前，应全面检查送风机内部的所有检修工作全部结束，内部无遗留任何物品，人员全部撤离，卫生清理干净。

检修工具摆放整齐，工作结束应做到工完料净场地清。

作业过程中产生的废油应倒入指定的油桶内，擦油布放入指定的容器内，不得随意乱扔及倾倒，防止环境污染。

4 备品备件清单5 修前准备现场准备专用工具工作准备☐工器具已准备完毕，材料、备品已落实。
