350MW机组锅炉引风机C级检修作业指导书

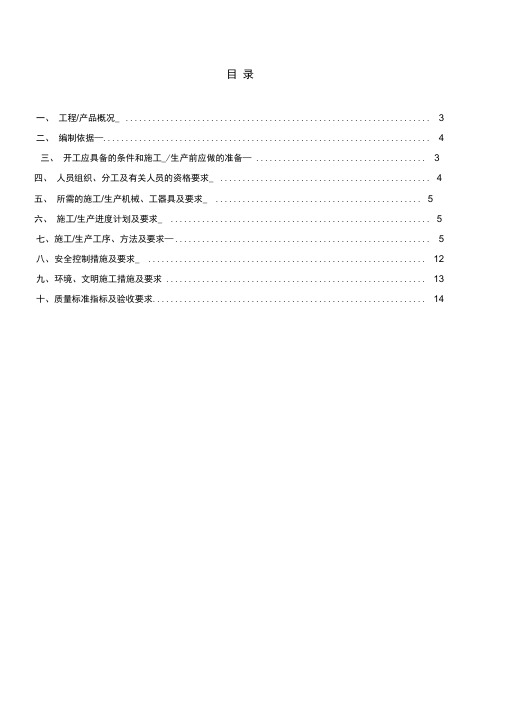

目录一、工程/产品概况_ (3)二、编制依据— (4)三、开工应具备的条件和施工_/生产前应做的准备— (3)四、人员组织、分工及有关人员的资格要求_ (4)五、所需的施工/生产机械、工器具及要求_ (5)六、施工/生产进度计划及要求_ (5)七、施工/生产工序、方法及要求— (5)八、安全控制措施及要求_ (12)九、环境、文明施工措施及要求 (13)十、质量标准指标及验收要求 (14)一、工程/产品概况1.1工程简介山东鲁能晋北铝业自备电厂采用济南锅炉厂设计制造的YG-240/9.8-M1型高温高压、单炉膛、自然循环、全钢架n型布置循环流化床锅炉。

炉膛采用膜式水冷壁，锅炉中部是旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置三组省煤器及空预器（二次风两组、一次风三组）。

送风系统分别由一、二次风机提供。

一次风机送出的风经一次风空预器预热后由甲乙侧风道一部分经过点火油枪进入床下水冷风室，大部分直接进入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室。

二次风机送出的风经二次风空预器预热后，通过分布在炉膛前、后和两侧墙上的喷口喷入炉膛，补充空气，加强扰动与混合。

引风机由2台离心式风机左右对称布置，引风机由山东电力设备厂制造。

风机设备检修在设备傍边，主要起吊用具为10t电动葫芦及手拉葫芦；检修范围为风机全部设备及其附属系统设备的检查、检修及安装、调试。

1.2主要工程量工程特点引风机检修现场空间狭窄，风机若干部件为偏心形状不规则件，单件重量大，倒运就位困难，安装精度要求高，检修、安装工作量大，检修工期集中。

由于夏季空气湿度大，对设备在检修场和安装现场的保护、保养及防二次污染提出了更高的要求。

在检修过程中若出现任何安全及质量或其他问题，都可能影响整个机组的正常运行，所以检修中的安全、质量、环保、防火、文明检修等控制犹为重要。

（返回目录）—二、编制依据2.1山西鲁能晋北铝业自备电厂（锅炉专业）设备检修维护规程2.2山东电力设备厂引风机图纸2.3设计生产厂家图纸及设备说明书等技术文件2.4《火电检修质量检验及评定标准》（锅炉篇）（1996版）2.5《电力建设检修及验收技术规范》锅炉机组篇（1996版）2.6《电业安全工作规程》（2002版）2.7电力建设安全健康与环境管理工作规定2.8丰汇公司评价出的重大危险因素/环境因素及管理方案、控制程序等2.9丰汇公司质量、环境、职业健康安全管理手册与体系程序2.10类似工程的检修经验、事故教训及专题总结（返回目录）三、开工应具备的条件和施工/生产前应做的准备3.1检修具备条件及要求设备备件已到现场，检修用图纸资料等已到位并检查结束，作业指导书等作业性文件已审批结束并出版，对检修人员已进行了交底，所有检修人员已明确自已的检修范围及责任范围，检修现场电源及压缩空气等力能供应能够满足检修需要。

锅炉检修作业指导书一、前言锅炉在生产中扮演着非常重要的角色，保障了工厂的正常运转。

而锅炉的检修对于预防故障发生，保障生产的顺利进行，具有至关重要的作用。

但是，由于锅炉的复杂性和特殊性，其检修作业需要具有一定的技术知识和经验，否则会给工人的生命安全和设备运行造成不可逆转的损失。

本指导书旨在提供对锅炉检修作业的指导，帮助工人进行正确的锅炉检修作业。

二、锅炉检修前的准备工作1. 工作证检修锅炉前，每个工人必须持有相应的工作证，且证件必须合法有效。

请检查自己和其他同事的工作证是否符合要求。

2. 工具准备检修锅炉必须使用合适的工具，包括测量工具、扳手、起重工具、检测仪器和紧固件等。

在开始检修作业前，请检查完善所需要的工具装备。

3. 个人防护装备锅炉检修涉及到高温和高压，工人必须佩戴适当的防护装备，包括防护手套、防护鞋、安全帽和耳塞等。

并且必须遵守锅炉检修的相关规定。

4. 工作区域准备在锅炉检修前，请确保工作区域的安全，包括地面状态、设备防护罩的安装和通风情况等。

同时，要确保工作区域内的人员安全。

5. 检修计划锅炉检修前，需要制定详细的检修计划，包括任务分工、预防措施、工作流程和工作时间等。

以确保检修过程中不会出现偏差，影响锅炉的正常运行。

三、锅炉检修作业注意事项1. 关闭锅炉进行任何锅炉检修作业前，必须首先关闭锅炉。

并确保温度、压力等指标已达到安全标准，待锅炉内压力降至零时，才能进行检修作业。

2. 拆卸外罩或遮盖物在检修锅炉时，有可能需要拆卸一些遮盖物或外罩，以便更好地观察和维护锅炉部件。

但这必须在关机并有专业人员指导下进行，并严格按要求操作。

3. 清洗锅炉内部零部件锅炉长期运行后，内部会有很多杂质和垃圾。

为保证锅炉正常运行，检修前必须先对锅炉内部零部件进行彻底清洗，去除污垢和沉积物。

4. 更换损坏部件有些锅炉部件在长期使用后会出现磨损、腐蚀、裂纹等情况。

这时，必须及时更换损坏的部件。

更换过程中必须按照相关规定进行。

300MW锅炉引风机检修作业指导书作业项目：引风机检修作业日期：批准：彭朝晖审核：伍绍刚编制：吕志成目次1 目的 (1)2 范围 (1)3 职责 (1)4 人员资质及配备 (2)5 检修内容 (2)6质量标准 (2)7 引用文件 (4)8监视和测量装置汇总表 (5)9 设备和工器具汇总表 (6)10备品备件及材料汇总表 (6)11作业过程 (8)12检修记录 (13)13 技术记录 (14)14备品备件及材料使用消耗记录 (14)15验收合格证和验收卡 (15)引风机检修作业指导书1 目的检查、发现、消除设备存在的缺陷，排除潜在的事故因素，并不断对设备改进和改造，提高设备健康水平，保证设备运行的安全性和经济性。

2 范围适用于大唐耒阳发电厂#3、4机组BWB—1025/17.2—M型锅炉，型号为上海鼓风机厂生产的SAF26.6-15-1型引风机的检修。

3 职责3.1 工作负责人职责：3.1.1根据班长、副班长、技术员的安排，担任工艺复杂、难度大项目的负责人工作，组织项目小组人员安全、保质、保量、按期完成检修任务，对项目完成的结果负责。

3.1.2办理好检修工作票,对参与检修的工作人员进行安全和技术交底.3.1.3在检修过程中，指导检修工进行复杂和大难度工艺项目的施工。

3.1.4负责做好设备检修前的各项准备工作，包括核对图纸、准备备品.材料、准备工、器具、办理工作票及核对安措。

3.1.5负责做好检修测量、修理、试验的各项记录及检修后质量自查，配合三级质量验收。

3.1.6负责所承担检修任务的文明生产,作到工完料尽场地净,设备无泄漏、见本色、标志齐全醒目。

3.2 监护人职责：3.2.1 作好检修安措,对工作票、操作票的严格执行和把关负责，对重要操作应亲自监护。

3.2.2检修工作结束后,负责对设备和场地卫生把关.3.3 其他工作人员职责：3.3.1根据班长、副班长、技术员安排，参与工艺复杂、难度大项目的具体检修作业，保质、保量、按期完成检修任务。

引风机检修作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIXX电厂X型X号机组X级检修作业指导书项目名称：引风机检修所属专业：锅炉批准：日期：审核：日期：编制：日期：一、组织措施1．施工总负责：负责整个检修工作项目的制定，检查工作项目的实施情况，检查、考核工作中存在的违章情况，指导检修中存在的技术问题。

2．技术负责：对工作过程中的技术质量进行把关，并负责检修工艺工序的制定和修改。

3．工作负责人：办理工作票，正确和安全的组织工作成员进行检修工作，对工作中的安全、技术和质量负直接责任。

4．工作成员：在工作负责人的带领下，正确、安全、文明的进行检修工作，不断提高检修质量。

5．配合人员：熟悉此项工作的质量要求，及工作中存在的危险点，在工作负责人的带领下作好配合工作。

二、技术措施1、施工程序1.1 办理工作票—揭盖检查风机叶片—液压缸调节装置检查—油管路消除漏点—油箱;滤网;电加热清理、更换润滑油—油泵检修—冷却水系统检查—油箱加油—打开风道人孔门—检查检修风门—风道检查补焊—封堵人孔门—回复所有设备—冷却风机改造—检查风机地脚螺栓及连接螺栓—检查风机和电机的同心度。

2、质量标准2.1引风机液压油站清理；管道消除漏点；油泵检修质量标准。

引风机液压油站管路消除漏油必须认真处理,保证不复发。

油泵检修主要为检查电机和对轮间的弹性垫磨损情况，如磨损严重应更换弹性垫。

送风机液压油站清理前必须将旧油放干净，用汽油冲洗后用面团粘净所有杂质；磁性滤网；电加热器应彻底清洗后方可安装。

风机油箱清理完必须由有关人员验收合格后方可封堵。

油站清理合格后应加注L—TSA46#汽轮机油，油位应加之油箱中位置；2.2引风机叶片检查调整；风门检查检修质量标准；引风机叶轮检查主要检查叶片有无磨损严重现象，叶片有无受冲击损伤现象，另外检查叶片磨损及锈蚀程度。

叶片如有缺陷应上报电厂更换。

#6机组C级检修作业指导书2011年02月10日发布 2011年02月15日实施华能伊敏煤电有限责任公司发目录1.1 DCS 机柜检修..............................................................1.2 #6炉蒸汽吹灰疏水电动门控制回路改造........................................1.3 #6炉点火程控油枪、点火枪、油角阀反馈回路改造..............................1.4 #6汽轮机AST电磁阀组外壳加装支架防踩踏.....................................1.5 #6机组A、B 小机转速探头接线加装就地接线盒.................................热工专业1 DCS 机柜检修1.1 安全措施1) 开工前必须办理工作票。

2) 工作负责人要在现场向工作班成员讲解安全措施和危险点分析，并做好技术交底，并在工作票安全技术交底栏内签名。

3) 开工前认真核对工作地点及设备编号。

4) 工作过程中严禁野蛮检修，对设备要轻拿轻放。

5) 交叉工作时，做好协调一致。

1.2 技术措施1) 停电前的工作。

软件备份；对组态文件进行比较，发现问题做好记录，以便核实；检查电源及模件的状态；检查风扇运行状况。

2) 电源检修。

电源检修应在停电后进行；电源检修前，对电源的开关设置及接线做好记录；对电源进行通电试验，调试各种参数，使其符合厂家要求。

3) 风扇检修。

冷却风扇是分散控制系统中的易损部件，应定期更换；风扇更换前应保证所换风扇的电压、功率、转速与原风扇一致；风扇的电源接线必须牢固可靠；必须保证风扇转动方向正确；风扇更换后，应做好记录，以便确定风扇的更换周期。

4) 模件的吹扫和清洗。

模件清扫工作必须在停电后进行。

模件清扫前应将模件的位置做好标记，记录下各种设置开关，跨接器的位置，以便吹扫后进行核对。

350MW机组送风机C级检修作业指导书编写：审核：批准：年月发布年月实施目录1范围 (1)2本指导书涉及的资料和图纸 (1)3安全措施 (1)4 备品备件准备 (2)5 现场准备及工器具 (4)6 检修工序及质量标准 (6)7 检修记录 (7)8 完工报告单 (8)1本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

2安全措施2.1严格执行《电业安全工作规程》。

2.2热工相关测点已拆除。

2.3锅炉停运，送风机有效隔离。

2.4清点所有专用工具齐全，检查合适，试验可靠。

2.5送风机检修时严禁损伤设备及其部件。

2.6现场工具柜工具、零部件放置有序，送风机拆下的零部件必须妥善保管好并作好记号以便回装。

2.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。

2.8起吊重物前检查起重工具是否符合载荷要求。

2.9当天检修任务结束后一定要将检修所用照明电源断掉。

2.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

2.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

2.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

3备品备件准备4现场准备及工具H15检修工序及质量标准5.1送风机解体准备□拆卸与风机连接的管道、附件；□拆卸联轴器防护罩；□作好风机、电机对轮原始对应位置标记，用手拉葫芦将中间轴固定；□拆卸电机地脚螺栓，将电机移走。

W15.2风机解体5.2.1动叶检查□松开旋转油封上的三根油管，做好记号，用塑料布包好。

将操作环与旋转油封分离。

□拆卸扩散器与主体风筒之间的螺栓, 拆下扩散器侧的挠性连接,拉开扩散器。

□检查叶片轴孔及调解盘上滑动衬套的磨损情况，马上严重应予更换；□清除叶轮上积灰，测量吸风机叶片磨损情况，并作记录。

一、编制依据1.《火力发电厂焊接技术规程》DL/T 869-20042.《火力发电厂异种钢焊接技术规程》DL/T 752-20013.《焊接工艺评定规程》DL/T 868-20044.《电业安全工作规程》（2008年版）5.《电力工业锅炉压力容器监察规程》DL612-19966.《火电发电厂金属技术监督规程》DL/T438-20097.《火电发电厂金属材料选用导则》DL/T715-20008.《火力发电厂锅炉机组检修导则》DL/T748-20019.《火电发电厂汽水管道与支吊架维修调整导则》DL/T616-199710.《焊工技术考核规程》DL/T679-1999二、工期及质量目标1、检修工期检修工作按期开工，2019年4月15日到4月29日共计15天。

2、质量目标为保证保证#1机C级检修工程安全高效完成，实现机组C级检修后设备连续运行180天，各项指标达到对标要求水平，机组C级检修质量应实现如下目标：1)C级检修期间不发生设备损坏。

2)主机、辅机一次启动成功。

3)150天内不发生需停机处理的缺陷和需机组降出力处理的缺陷。

4)修后设备无渗漏（包括阀门内漏）。

5)检修设备保温良好，温度不超标。

6)确保检修质量，不发生返工现象。

7)检修后设备各项指标修后值优于修前值。

三、质量控制措施1、质量方针“质量第一”方针是我公司一贯的原则。

从管结果变为既管结果又管过程的检修全过程管理。

检修中坚决遵循检修技术规范、标准、规程的规定。

保证质保体系的正常运转，严格执行工艺纪律，保证从检修前的准备开始，到竣工移交的过程处于受控状态。

2、质量控制目标1)检修试验完成率达到100%。

2)机组缺陷消除率达到100%。

3)检修分部试运成功率达到100%。

4)修后机组达到“四无”，即主辅设备、系统无影响机组正常运行方式和正常运行参数的设备缺陷。

无主辅设备、系统的安全隐患。

无24小时不可消除的一般性缺陷。

整套机组达到无渗漏标准。

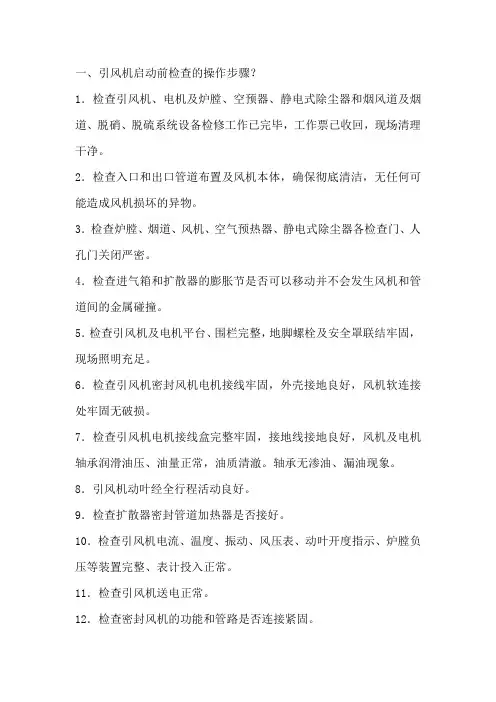

一、引风机启动前检查的操作步骤？1．检查引风机、电机及炉膛、空预器、静电式除尘器和烟风道及烟道、脱硝、脱硫系统设备检修工作已完毕，工作票已收回，现场清理干净。

2．检查入口和出口管道布置及风机本体，确保彻底清洁，无任何可能造成风机损坏的异物。

3．检查炉膛、烟道、风机、空气预热器、静电式除尘器各检查门、人孔门关闭严密。

4．检查进气箱和扩散器的膨胀节是否可以移动并不会发生风机和管道间的金属碰撞。

5．检查引风机及电机平台、围栏完整，地脚螺栓及安全罩联结牢固，现场照明充足。

6．检查引风机密封风机电机接线牢固，外壳接地良好，风机软连接处牢固无破损。

7．检查引风机电机接线盒完整牢固，接地线接地良好，风机及电机轴承润滑油压、油量正常，油质清澈。

轴承无渗油、漏油现象。

8．引风机动叶经全行程活动良好。

9．检查扩散器密封管道加热器是否接好。

10．检查引风机电流、温度、振动、风压表、动叶开度指示、炉膛负压等装置完整、表计投入正常。

11．检查引风机送电正常。

12．检查密封风机的功能和管路是否连接紧固。

二、启动引风机的操作步骤？1．确认引风机启动条件已满足；2．确认引风机的电气保护、轴承振动、温度保护等已投入；3．检查停运送风机出口通道畅通、动叶开启，建立通道；4．启动引风机检查入口挡板门联开，注意监视该段6KV母线的电压、电流及引风机的启动电流和启动时间；5．缓慢开启引风机动叶调节至所需开度，调整炉膛负压在-30～50Pa，投入该引风机动叶调节导向挡板自动；6．检查电机的电流正常；7．全面检查引风机运行正常。

三、引风机运行正常停止的操作步骤？1．引风机只有在送风机停止后才能停止；2．解除引风机入口动叶自动，逐渐关闭该引风机入口动叶；3．引风机停运；4．引风机停运后液压润滑油泵应保持运行2小时；5．引风机停止后2小时，停止引风机密封风机停运。

四、引风机事故停止的操作步骤？1．手动或保护动作停止引风机。

2．关闭引风机动叶调节挡板。

锅炉常规检修HSE作业指导书一、目的和适用范围：锅炉机组经过一段时间的运行，由于受热面积灰等各种原因，锅炉热效率有所下降，根据哈密物业公司设备管理的要求，对锅炉机组进行常规检修，更换和维修部分磨损严重的零部件，以保证锅炉在下一个采暖期的正常运行。

本作业指导书适用于哈密物业管理公司供热中心DZL14-1.0/130/90-AⅢ型角管式热水锅炉机组的年度常规检修。

二、锅炉常规检修作业的准备工作：1、由锅炉房热工技术人员根据年度锅炉运行情况，编制年度锅炉常规检修计划，详列检修工作内容，明确检修工艺程序和质量要求。

2、检修作业前组织参与检修人员进行检修作业安全培训和教育，培训时间不少于16小时。

培训内容为：1）矿区服务事业部安全管理制度。

2）哈密物业管理公司健康、安全和环保控制程序之高处作业控制程序、进入受限空间作业控制程序及相关安全知识。

3）锅炉常规检修作业风险识别及防范和控制措施。

4）热水锅炉检修规程、省煤器、空预器、阀门检修规程、检修质量与质检标准。

三、检修作业人员任职条件与人力资源配置1、检修作业人员任职条件1）参与锅炉常规检修人员必须具备在司炉工岗位工作2年以上，技能资质达到初级工以上水平。

否则，必须由符合技能资格人员带领工作。

2）参与检修人员身体健康状况满足检修作业需求。

3）参与检修的人员必须是检修作业安全培训教育考试合格的人员，应熟知掌握锅炉检修作业中存在的风险、过程控制要素、风险消减措施、突发事件应急处理以及应急疏散路线。

未经培训或培训考试不合格的人员，不得参与检修作业。

2、锅炉常规检修作业人力资源配置1）锅炉常规检修作业人力资源配置由中心根据现有人力资源状况合理配置，每个检修小组配置5名作业人员。

并明确组长和安全监护人。

2）检修小组组长由司炉班班长或中心指定的安全素质好、质量意识强、有责任心的高级司炉工担任。

3）锅炉常规检修作业应配置锅炉房热工技术干部担任作业现场安全、质检监督员，对检修过程的安全、质量实施有效的监控。
