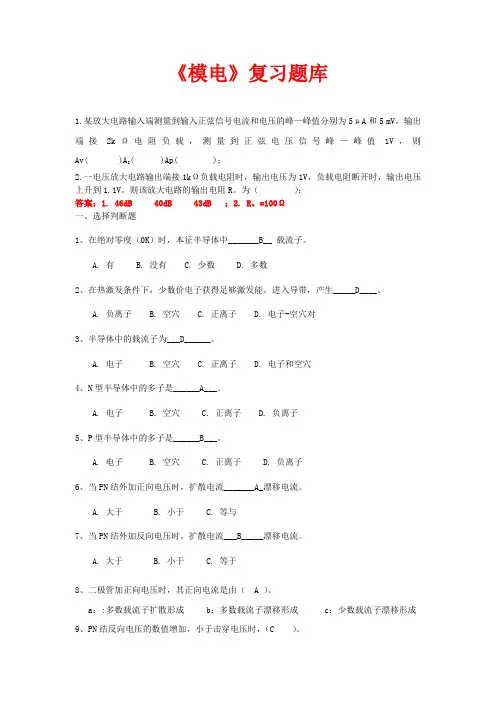

模电题目

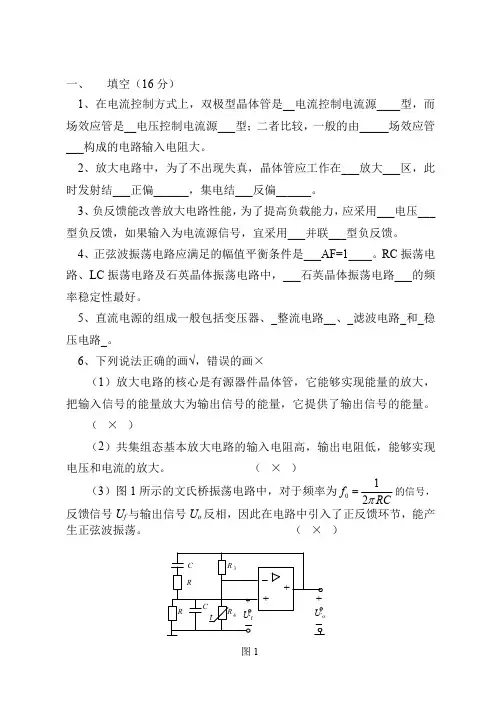

一、填空题
1.为使BJT发射区发射电子,集电区收集电子,必须具备的条件是(发射极正偏,集电极反偏)。
2.N型半导体是在纯硅或锗中加入(磷(+5))元素物质后形成的杂质半导体。
3.差分放大电路对(差模)信号有放大作用,对(共模)信号起到抑制作用。
3.在电容滤波和电感滤波中,(电感)滤波适用于大电流负载,(电容)滤波的直流输出电压高。
5.集成运放主要包括输入级、(中间放大级)、(输出级)和 (偏置)电路。其中输入级一般采用(差模)电路。
6.为稳定放大器的静态工作点,应在放大电路中引入(直流负)反馈,为稳定放大器的输出电压应引入(电压负)反馈。
7.与甲类功放电路相比,乙类互补对称功率放大电路的优点是(管耗小),其最高效率可达到(78.5%),但容易产生(交越)失真。
8.集成运算放大器是一种采用(直接)耦合方式的多级放大电路,它的输入级常采用差分电路形式,其作用主要是为了克服(共模干扰)。
9.若放大器输入信号电压为1mV,输出电压为1V,加入负反馈后,为达到同样输出需要的输入信号为10mV,该电路的反馈深度为(10)。
10.产生1Hz~1MHz范围内的低频信号一般采用(RC)振荡器,而产生1MHz以上的高频信号一般采用(LC)振荡器
11.半导体二极管具有(单向导电)作用,稳压二极管用作稳压元件时工作在(反向击穿)状态。
12.晶体三极管是一种(电流)控制型器件,当工作在饱和区时应使其发射结(正偏)集电结(正偏),而场效应管是一种( 电压) 控制型器件。
13.集成电路运算放大器是一种高电压增益、高输入电阻、(低)输出电阻的(直接)耦合方式的多级放大电路。
14.差分放大电路有四种输入-输出方式,其差模电压增益大小与输(出)有关而与输(入)方式无关。
15.在放大电路中引入(直流负)反馈可以稳定放大电路的静态工作点,。
16.三种组态的放大电路中(共发射极组态、共基极组态、共集电极组态)输入电阻最小的是(共集电极放大)电路。
17.在一个交流放大电路中,测出某晶体管三个管脚对地电位为:(1)端为1.5V,(2)端为4V,(3)端为2.1V,则(1)端为(发射)极;(2)端为(集电)极;(3)端为(基)极;该管子为(NPN)型晶体管。
18.若要设计一个输出功率为10W的乙类功率放大器,则应选择PCM至少为(4 )W的功率管两只。
19.电流串联负反馈放大器是一种输出端取样量为(电流),输入端比较量为(串联)的负反馈放大器,它使输入电阻(增大),输出电阻(增大)。
20.当温度升高时,二极管的反向饱和电流将(增大)。
21. 当信号频率等于石英晶体的串联谐振频率或并联谐振频率时,石英晶体呈(阳性);当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时,石英晶体呈(感性);其余情况下石英晶体呈(容性)。

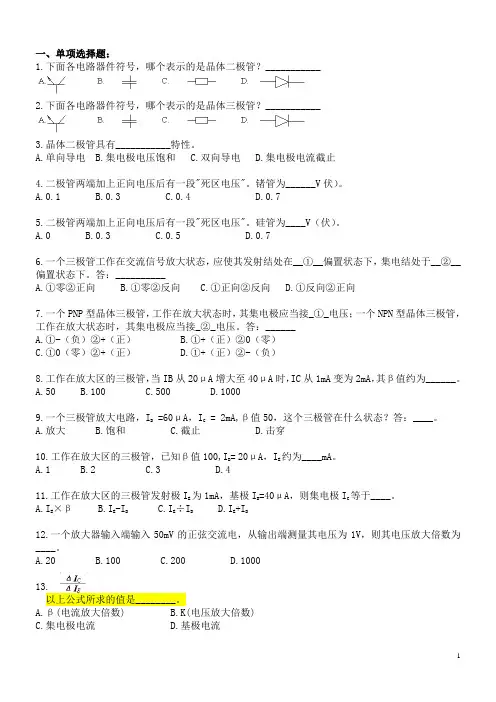

二、选择题
1.OTL互补对称功率放大电路如图,静态时电容C2两端的电压UC2等于(B )
A、UCC
B、1/2UCC
C、1/4UCC
D、1/6UCC
2.在共射、共集、共基三种基本放大电路组态中,电压放大倍数小于1的是( 2 );输入电阻最大的是(2 );输出电阻最大的是(4 )。
①共射②共集③共基④不定
3.要求某放大器的输出电阻小,且输入电阻大,应引入(1 )负反馈。
①电压串联②电流串联③电压并联④电流并联
4.多级直接耦合放大器中,零点漂移影响最严重的一级是( 1 );零点漂移最大的一级是( 4 )。
①输入级②中间级③输出级④增益最高的一级
5.如图所示电路的极间交流反馈为(3 )。
①电压并联正反馈;②电流串联负反馈
③电流并联正反馈;④电压串联负反馈
6.用示波器观察NPN管共射极单管放大器输出电压波形,若输入信号为正弦波,发现输出信号正负波峰均出现削波失真,则该失真是(B )
A. 截止失真
B.输入信号过大引起的削波失真
C.饱和失真
D. 交越失真
7.已知交流负反馈有四种组态:
A.电流并联负反馈B.电流串联负反馈
C.电压并联负反馈D.电压串联负反馈
(1)欲得到电流-电压转换电路,应在放大电路中引入(C );
(2)欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入(B );
(3)欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入(D );
(4)欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入(A )。8.在输入量不变的情况下,若引入反馈后(D ),则说明引入的反馈是负反馈。
A.输入电阻增大B.输出量增大
C.净输入量增大D.净输入量减小
9.在P型半导体中,少数载流子是( 3 )
①正离子②负离子③自由电子④空穴
10.在放大电路中引入电压串联负反馈对放大器的输入电阻、输出电阻的影响为( 2 )。
①增大输入电阻,增大输出电阻
②增大输入电阻,减小输出电阻
③减小输入电阻,增大输出电阻
④减小输入电阻,减小输出电阻
11.共模抑制比Kcmr越大,表明电路的( 3 )
①放大倍数越稳定③抑制温漂和干扰信号的能力越强
②交流放大倍数越大④输入信号中差模成份越大
12.放大电路在高频信号作用时放大倍数数值下降的原因是(B ),而低频信号作用时放大倍数数值下降的原因是( A )。
A.耦合电容和旁路电容的存在
B.半导体管极间电容和分布电容的存在
C.半导体管的非线性特性
D.放大电路的静态工作点不合适
13.为了把一个正方波波形变为一个正三角波波形,可以采用运放构成的信号运算电路是:(A )
A、积分电路
B、微分电路
C、对数运算电路
D、反对数运算电路
14.互补输出级采用共集形式是为了使( C )。
A.电压放大倍数大
B.不失真输出电压大
C.带负载能力强D.提高电路稳定性
15.测试放大电路输出电压幅值与频率的变化,可以得到它的幅频响应,条件是(A )。
A.输入电压幅值不变,改变频率
B.输入电压频率不变,改变幅值
C.输入电压的幅值与频率同时变化
D.输入电压的幅值与频率都不变化
16.交流负反馈是指 C 。
A.阻容耦合放大电路中所引入的负反馈
B.只有放大交流信号时才有的负反馈
C.在交流通路中的负反馈
D.在交直流通路中的负反馈
17.PN结加正向电压时,空间电荷区将( A ) 。
A. 变窄
B. 基本不变
C. 变宽
18.在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为 C 。
A.1W B.0.5W C.0.2W
19.互补输出级采用共集形式是为了使C。
A.电压放大倍数大
