第三角视图培训课件

  • 格式：ppt
  • 大小：515.00 KB
  • 文档页数：9

下载文档原格式

  / 9

合集下载

中职教育-《机械制图》第七章 第三角画法.ppt

中职教育-《机械制图》第七章 第三角画法.ppt
第七章 第三角画法
第一节
第三角投影图（视 图）
第一节 第三角投影图（视图）
目前，在国际上使用的有两种投影制，即第一角投影（又 称“第一角画法”）和第三角投影（又称“第三角画法”）。 中国、英国、德国和俄罗斯等国家采用第一角投影，美国、日 本、新加坡等国家以及港资台资企业采用第三角投影。
第一节 第三角投影图（视图）
四、一些主要国家的标准
1．美国标准（ANSI）
美国规定机械制图只用第三角画法。美国标准中尺寸标注法： 美国图样中的尺寸很少以毫米（mm）为单位，一般采用英寸 （in），1 in＝25.4 mm，原来采用分数形式表示尺寸大小，如 9/16 in等，自1966年以后改为十进制，写成小数形式。数值小于 1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差 要与基本尺寸保持相同的小数位数。6英尺以上的尺寸应注出英 尺和英寸符号，如“12′7″”。
Deutsches Institut für Normung e.V. 德国标准
International Organization for Standardization 国际标准化组织
Japanese Industrial Standards 日应用举例
四、一些主要国家的标准
1．美国标准（ANSI）
（1）直径、半径的注法 视图明确反映为圆形时，不注直径代号DIA（DIAMETER）或 D，如图（a）所示；只有一个非圆视图时，尺寸数字后加注直径 代号DIA或D，如图（b）所示。
（a）
（b）
四、一些主要国家的标准
1．美国标准（ANSI）
（2）半径、球形的注法 对于半径尺寸一般数字后不加注半径代号R（RADIUS）。当 半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸 数字后加注代号TRUER（TRUE RADIUS，真实半径）。球形代 号在尺寸数字后加注代号SPHER DIA（SPHER DIAMETER，球 直径）或SPHERR（SPHER RADIUS，球半径）。

新员工培训课程《三视图及基础识图》ppt课件

新员工培训课程《三视图及基础识图》ppt课件
你能说出下面这个几何体的三视图吗？
正视图 （ ） 左视图 （ ） 俯视图 （ ）
BB
C
A
B
C
2019
-
30
新员工入门培训课程---《三视图及基础识图》
七、探究—你能根据三视图还原实物吗？
（1）用小立方块搭出符合下列三视图的几何体
主视图
左视图
俯视图
2019
正确
-
错误
31
新员工入门培训课程---《三视图及基础识图》
成功的基础在于好的学习习惯
The foundation of success lies in good habits
33
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
2019
-
1
新员工入门培训课程---《三视图及基础识图》
一、常见的投影 投影法分类:
中心投影法 投影方法
平行投影法
斜投影法 正投影法
2019
-
2
新员工入门培训课程---《三视图及基础识图》
中心投影法
投射中心 物体
投影面
投射线 投影物体位Biblioteka 改变， 投影大小也改变2019
-
3
新员工入门培训课程---《三视图及基础识图》
V
高 平 齐
长对正
H
W
高 平 齐
宽相等

工程制图教材第四讲第三角画法.ppt

工程制图教材第四讲第三角画法.ppt

法国标准(NF) 法国标准(NF)
• 视图表达方法与ISO 国际标准基本相同， 视图表达方法与ISO 国际标准基本相同， 尺寸标注与我国尺寸标注基本相同。 尺寸标注与我国尺寸标注基本相同。
德国(主要指原联邦德国)标准(DIN) 主要指原联邦德国)标准(DIN)
• 视图表示方法与ISO 国际标准基本相同， 视图表示方法与ISO 国际标准基本相同， 投影为圆的视图中尺寸线只有一个箭头， 投影为圆的视图中尺寸线只有一个箭头， 尺寸后加注“ 尺寸后加注“Φ”；有两个箭头的不注 其它尺寸注法都能看懂。 “Φ”。其它尺寸注法都能看懂。
第三角投影中六个基本视图的位置
• ISO国际标准规定，第三角投影中六个基本视 ISO国际标准规定， 国际标准规定 图的位置如图6所示。 图的位置如图6所示。
• 以上视图是将物体投影到一个封闭矩形 (透明的)“投影箱”的各个投影面上而得到 透明的)“投影箱 投影箱” 的。
• 每个视图都可以理解为： 当观察者的视线垂 每个视图都可以理解为： 直于相应的投影面时， 直于相应的投影面时，他所看到的物体的实际图 像。 • 前视图即观察者假想自己处于物体的前面， 前视图即观察者假想自己处于物体的前面， 并逐点移动眼睛的位置， 并逐点移动眼睛的位置，且视线始终垂直于一个 假想的正立投影面(透明的) 假想的正立投影面(透明的)而得到的物体的正面 投影，其它视图可按类似方法获得。 投影，其它视图可按类似方法获得。
美国标准 ---弦长 弦长(CHORD)、弧长 、弧长(ARC)注法 注法
美国标准 ---倒角CHAM (CHAMBER) 倒角CHAM
美国标准 ---键槽
美国标准 ห้องสมุดไป่ตู้--螺纹标记
日本标准
• 图样表示方法与美国接近，一般使用第 图样表示方法与美国接近， 三角投影画法， 三角投影画法，原则上同一张图纸不得 混用第一角、第三角画法， 混用第一角、第三角画法，必要时两种 画法可局部地混合使用使用， 画法可局部地混合使用使用，但必须用 箭头示出另一种画法的投影方向。 箭头示出另一种画法的投影方向。

三视图剖面图第三视角课件

三视图剖面图第三视角课件

⒈ 移出断面图
2）有关规定
当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构 应按剖视绘制。
6.2 剖视图 6.2.2 剖视图的种类及适用重要条件
3. 局部剖视图 适用范围：
局部剖是一种较灵活的表示方法，适用范围较广。
1） 实心杆上有孔、槽时，应采用局部剖视。
第6章 图样画法
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
3. 局部剖视图 适用范围：
A
A
B
B
B－B
A－A
2）需要同时表达不对称机件的内外形状时，可以采用局部剖视
A－A A－A
A
A
B
B
B－B
第6章 图样画法 6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法 2. 用几个剖切面剖切 （1）用两相交的剖切平面剖切（旋转剖）
假想倾斜部分旋 转到与基本投 影面平行位置
第6章 图样画法 6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法 2. 用几个剖切面剖切 （1）用两相交的剖切平面剖切（旋转剖）
2. 用几个剖切面剖切 （2）用几个平行的剖切平面剖切（阶梯剖）
第6章 图样画法
6.2 剖视图 6.2.3 剖切面的种类和常用剖切方法
2. 用几个剖切面剖切
A-A
转折处 不画线
转折处
不出现
不完整
结构(如
半个孔)
A
A
A
A
第6章 图样画法
6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法
2. 用几个剖切面剖切
第6章 图样画法 6.1 视图
6.1.1 基本视图及其配置 5.运用基本视图，合理表达图示机件

机械制图之三视图基础培训实用PPT解析课件

机械制图之三视图基础培训实用PPT解析课件

1 什么是三视图
目录 2
CONTENTS
3 秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
三视图的应用
什么是三视图
机械制图之三视图基础培训
PART 01
秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
三视图讲解
机
械
制
图
之
三
视
图
基
础
培训 秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
视图--能反映物体的上面形状，从物体的左面向右面 投射所得的视图称左视图(侧视图)--能反映物体的左 面形状，还有其它三个视图不是很常用。三视图就是 主视图(正视图)、俯视图、左视图(侧视图)的总称。

三视图培训ppt课件

三视图培训ppt课件
尺寸公差(简称公差):允许实际尺寸的变动量。
公差 = 最大极限尺寸－最小极限尺寸
= 上偏差－下偏差 例： 500.008
上偏差 = 50.008－50 = +0.008 下偏差 = 49.992－50 = -0.008
公差 = 0.008－(-0.008) = 0.016
偏差可 正可负
公差恒为 正
⒈ 表面粗糙度代号
表面粗糙度符号 表面粗糙度代号 表面粗糙度参数
其它有关规定
⑴ 表面粗糙度符号
基本符号:
.4h H2=2 H1 h —— 字高
表面粗糙度符号
符号
意 义及说明
用任何方法获得的表面 （单独使用无意义）
用去除材料的方法获得的表面
用不去除材料的方法获得的表面
宽 高
宽
三等关系
长对正 高平齐 宽相等 上下返
2.5.1 体的投影及三视图
一、体的投影
体的投影，实质上是构成该体的所 有表面的投影总和。
V
上下返
1.1.2 三视图的形成
一般只用一个方向的投影来表达形体是不确定的，通常须将形 体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
2.三视图的形成
直观图
展开投影面
V
Z
W
(主视图)
(左视图)
X
0
YW
H
YH
展开后的三视图
(俯视图)
三视图
1.1. 3 三视图的对应投影规律及三视图间的位置关系
俯视(产生 (前、后、 H面投影) 左、右)
主视图(V面) 左视图(W面)
左视(产生 W(上面前、投、.俯下影后视))、图(直H面观)在图主视主 V图面(左上视(投、V、面(影产右)下的)生)、正下方俯；视图(H位面) 置关系

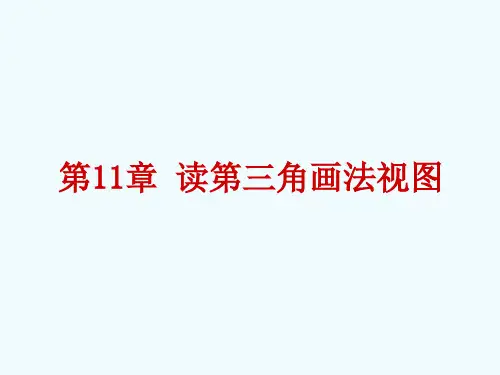

机械制图第11章读第三角画法视图


（1）视图归位法 如图11-6（b）、（c）所示，主视图不 动，把俯视图绕水平线朝后下方位转90°，左 视图绕垂直线朝后左方位也转90°，恢复到第 三角投影面展开前的位置来想象俯、左视图表 示的前、后方位。 （2）手掌翻转法 如图11-7所示，右手背模拟右、俯视图， 左手背模拟左、仰视图，然后把手掌翻转 90°，使手心朝向主视图，这时，大拇指表示 前方位，小指表示后方位，以此来识别和想象 右、俯和左、仰视图所表示的前、后方位。
第1 节第三角画法视图概述
1．第一角和第三角投影法（画法） 第一角画法和第三角画法都采用正投影 法，但物体放置的位置和视图配置位置不同， 如图11-1（a）所示。
图11-1 第一角画法和第三角画法的比较
第一角画法将物体置于第一分角内进行投 射，并使物体处于观察者与投影面之间，保持 着人—物体—投影面（视图）的投影关系。 第三角画法将物体置于第三分角内进行投 射，并使投影面处于观察者与物体之间（假想 投影面是透明的），保持着人—投影面（视 图）—物体的投影关系。
图11-2 E法和A法的识别符号
3．第三角画法的三视图 （1）第三角的三面投影体系 如图11-3（a）所示为由V面、H面和W面所 构成的第三角画法的投影面体系。 （2）三视图的形成和名称 按图11-3（b）所示，将物体置于第三角三 投影面体系中，并分别向三个投影面投射，即 得第三角画法的三个视图。
第11章 读第三角画法视图
11.1 第三角画法视图概述
11.2 读第三角视图的基本方法
11.3 读第三角剖面图的方法和步骤
国家标准规定机件图样应用正投影法，并 采用第一角画法，必要时允许使用第三角画 法。 随着国际技术交流的日益发展，常会遇到 某些国家和地区采用第三角投影法（画法）画 出的技术图样，因此掌握第三角画法视图的基 本知识和读图基本方法是必要的。

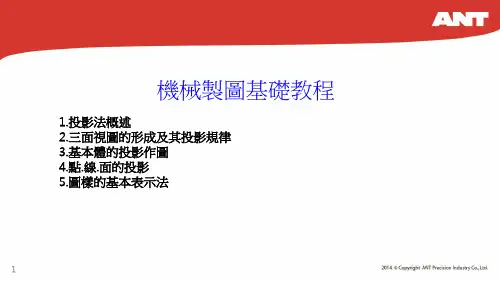

机械制图教程 第三角法


14
4.2直線的投影 ---- 投影面平行線
水平線 正平線 側平線
投影特性: 1.投影面平行線的三 個投影都是直線,其中 在與直線平行的投影 面上的投影反映線段 實長,而且與投影軸 傾斜,與投影面的夾角 等於直線對另外兩具 投影面的實際傾角, 2.另外兩個投影都短 於線段實長,且分別平 行於相應的投影軸,其 到投影軸的距離,反映 空間線段到線段實長 投影所在投影面的真 實距離.
第三角法
第一角法
25
5.2 第一角法
與第三角畫法一樣,第一角法也有六個基本視圖.將物體的向正 六面體的六個平面(基本投影面)進行投影,得到六個基本視圖. 在第一角法投影體系中,因觀察者.物體.投影面三者之間的相對 位置不同,決定了它們六個基本視圖配置關係的不同. 六個基本視圖對比
第 一 角投影符號
在識圖與製圖中，正是利 用了正投影的原理，來繪 製圖形(下面所說的投影全 為正投影)。我們把一個物 體向投影面投影，所得的 圖形稱為視圖。視圖中的 圖線，是投影的輪廓線， 也就是物體的棱、角、邊 。一個封閉的線框表示物 體的一個表面(可能是一個 平面，一個曲面或曲面與 平面相切的組合面).
5
一個物體向三個相互垂 直的投影面投影
4.1點的投影
將三個投影面作為三個坐標面,投影軸作為坐標軸,則點的投影和點的坐標關係如下圖示. 點A到W面的距離XA為:Aa”=a’az=aay=axO=X坐標 點A到V面的距離YA為:Aa’=a”az=aax=ayO=Y坐標 點A到H面的距離ZA為:Aa=a”ay=a’ax=azO=Z坐標 空間點的位置可以由該點的坐標(X,Y,Z)確定,A點的坐標分別為a(X,Y) a’(X,Z) a”(Y,Z),任一投影都包含了兩 個坐標,所以一點的兩個投影就包含了確定該點空間的三個位置,即確定了點的空間位置.

三视图培训ppt课件


05
实际案例分析与讨论
案例一：简单零件三视图识别与绘制
视图选择
根据零件形状和复杂程度 ，选择主视图、俯视图和 左视图等合适视图。
视图布局
合理安排各视图位置，保 持视图间投影关系正确， 便于看图和理解。
尺寸标注
完整、清晰、合理地标注 零件各部分尺寸，包括定 形尺寸、定位尺寸和总体 尺寸。
案例二：复杂零件三视图识别与绘制
断面图概念及应用场景
01
02
03
断面图概念
假想用剖切面将机件的某 处切断，仅画出该剖切面 与机件接触部分的图形称 为断面图。
应用场景
当机件上某一局部的断面 形状需要表达，而又不必 画出整个机件时，可采用 断面图来表达。
绘制技巧
选择合适的断面位置，使 得断面能够清晰地表达机 件的局部形状；标注断面 图的名称和投影方向。
剖视图概念及应用场景
剖视图概念
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投射所
得的图形称为剖视图。
应用场景
当机件的内部结构形状较复杂，用 视图不易表达清楚时，常采用剖视 图来表达机件的内部结构形状。
绘制技巧
选择合适的剖切位置，使得剖切后 能够清晰地表达机件的内部结构； 标注剖切符号和剖切线，标明剖视 图的名称和投影方向。
检查视图中的图线是否 正确，是否符合国家制 图标准的规定。
检查视图中的尺寸标注 是否齐全、清晰、合理 。
修正发现的错误，确保 三视图的准确性和完整 性。
03
常见几何体三视图绘制技巧
长方体、正方体等规则几何体
观察分析
首先确定长方体或正方体的摆放位置，分析其三个 面的形状和大小。

《投影及三视图培训》PPT课件


注意：
绘制局部放大图时，应按图所示用细实线圆圈出被放大部分的部 位。当同一物体上有几个被放大的部分时，则必须用罗马数字依次标 明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所 采用的比例，如图所示。当机件上仅有一个被放大的部分时，在局部 放大图的上方，只需注明放大比例，
.
14
投影法简介(角法)
注意：
1、局部剖视图以波浪线为界，波浪线不应与轮廓 线重合，或用轮廓线代替，也不能超出轮廓线之 外。
2、当单一剖切平面的剖切位置明显时，局部剖视 图的标注可以省略。在一个视图中，局部视图数 量不宜过多，否则会感到图形零散，影响识读。
.
12
2.3 断面图
断面图可分为移出断面和重合断面两种。
概念：假想用剖切面将机件中 的某处切断，仅画出断面的图 形，称为断面图，简称断面，
.
16
三视图的形成
三视图的形成 如图1—9a所示，将L形块放在三投影面中间，分别向正面，水平面、侧面投 影。在正面的投影叫主视图，在水平面上的投影叫俯视图，在侧面上的投影叫 左视图。 为了把三视图画在同一平面上，如图1—9b所示，规定正面不动，水平面绕 OX轴向下转动90°，侧面绕OZ轴向右转90°，使三个互相垂直的投影面展开 在一个平面上(图1—9c)。为了画图方便，把投影面的边框去掉，得到图1—9d 所示的三视图。
正立投影面（V）与水平投影面（H）的交线称为OX轴，简称X轴，代表长 度方向；
水平投影面（H）与侧投影面（W）的交线称为OY轴简称Y轴，代表宽度方 向；
正立投影面（V）与侧投影面（W）的交线称为OZ轴简称Z轴，代表高度方 向。
X、Y、Z三轴的交点O称为原点。
.
5
2.1 视图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、第三角投影法的概念 如图所示，由三个互相垂 直相交的投 影面组成的投影 体系，把空间分成了八各部 分， 每一部分为一个分角，依次 为Ⅰ、Ⅱ、 Ⅲ、Ⅳ……Ⅶ、 Ⅷ分角。将机件放在第一分 进行投影，称为第一角画法。 而将机件放在 第三分角进行 投影，称为第三角画法。
第三角视图
二、第三角画法与第一角画法的区别 在于人（观察者）、物（机件）、图（投影面）的位置关系不同。 采用第一角画法时，是把投影面放在观察者与物体之间，从投影方 向 看是“人、图、物”的关系，如图所示。
第三角视图
二、第三角画法与第一角画法的区别 采用第三角画法时， 是把物体放在观察者与 投影面之间，从投方向 看 是“人、物、图”的关 系，如图所示。投影时 就好象隔着“玻璃”看物 体，将物体的轮廓形状 印在“玻璃”（投影面） 上。
第三角视图
三、第三角投影图的形成 采用第三角画法时，从前面观察物体在V面上得到的视图称为前视 图从上面观察物体在H面上得到的视图称为顶视图；从右面观察物体 在W 面上得到的视图称为右视图。各投影面的展开方法是：V面不动， H面向 上旋转90°，W面向右旋转90°，使三投影面处于同一平面内。 采用第三角画法时也可以将物体放在正六面体中，分别从物体的六 个方向向各投影面进行投影，得到六个基本视图，即在三视图的基础 上 增加了后视图（从后往前看）、左视图（从左往右看）、底视图 （从下 往上看）。
第三角视图
五、第一角和第三角画法的识别符号 在国际标准中规定，可以采用第一角画法，也可以采用第三角 画法。 为了区别这两种画法，规定在标题栏中专设的格内用规 定的识别符号表示。
第三角视图
国家标准GB/T14692-1993中规定，我国的机械图样“应 按第一角画法布置六个基本视图，……必要时（如按合 同规定等），才允许使用第三角画法”。因此，除按合 同规定外我国均采用第一角画法。但在国际间的技术交 流中，常常会遇到第三角画法的图纸，下面对第三角画 法作一简要介绍：
第三角视图
第三角视图
第三角画法投影面展开 第一角画法投影左边，右视图放右边，上视图 放上面，依此类推
(顶视图)
第一角画法视图的配置：左视图 放右边，右视图放左边，上视图 放下面，依此类推
第三角视图
四、基本视图之间的对应关系如下： （1）度量对应关系：各视图之间仍遵守“三等”规律。 主、俯、仰、后视图等长； 主、左、右、后视图等高； 左、右、俯、仰视图等宽。 （2）方位对应关系：左、右、俯、仰视图靠近主视图的一侧为 物体的前面，而远离主视图的一侧为物 体的后面。
