第一视角与第三视角的区别
第一视角和第三视角画法基本都是差不多的，就是图纸摆放位置的不同。
第三视角就是从哪边看，那侧的视图就放在主视图的那一侧(例如:左侧看的图
形放在主视图的左侧)～俗称镜面法
第一视角正好相反，从哪边看，那侧的视图就放在主视图的另外一侧(例如:左
侧看的图形放在主视图的右侧)～俗称投影法
主要区别是:物体所处的位置不同.
第一角视图画法:物体处于观察者与投影面之间，这样各视图的配置关系是:主
视图在中，左视图在右，右视图在左，俯视图在下，仰电视图在上，后视图在最右.
第三角视图画法:投影面位于观察者与物体之间，这样个视图的配置关系是:主
视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下，后视图可配置在
最右也可以配置在最左.
第一角，第三角画法在图纸的右上角，应绘有如下图所示的两种画法标志:左
为第一角画法标志，右为第三角画法标志
第一角视图画法:物体处于观察者与投影面之间，这样各视图的配置关系是:主视图在中，左视图在右，右视图在左，俯视图在下，仰视图在上，后视图在最右.
第三角视图画法:投影面位于观察者与物体之间，这样各视图的配置关系是:主视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下，后视图可配置在最右也可以配置在最左.
国标一般采用第一视角法绘图.
第一角视图画法:
第三角视图画法:一般用于美国日本
MS 苏州铭硕新员工培训资料
---shengwei_ms。

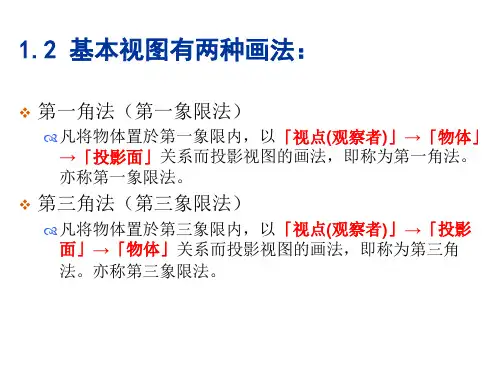

三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
第三角法和第一角法的区别

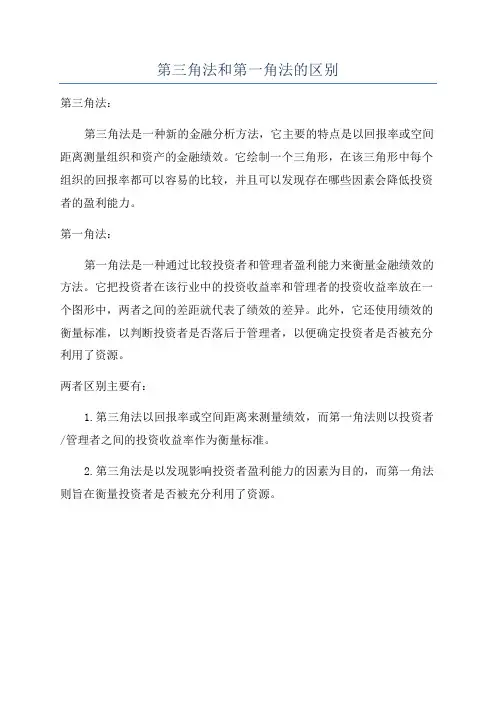

第三角法：
第三角法是一种新的金融分析方法，它主要的特点是以回报率或空间距离测量组织和资产的金融绩效。
它绘制一个三角形，在该三角形中每个组织的回报率都可以容易的比较，并且可以发现存在哪些因素会降低投资者的盈利能力。
第一角法：
第一角法是一种通过比较投资者和管理者盈利能力来衡量金融绩效的方法。
它把投资者在该行业中的投资收益率和管理者的投资收益率放在一个图形中，两者之间的差距就代表了绩效的差异。
此外，它还使用绩效的衡量标准，以判断投资者是否落后于管理者，以便确定投资者是否被充分利用了资源。
两者区别主要有：
1.第三角法以回报率或空间距离来测量绩效，而第一角法则以投资者/管理者之间的投资收益率作为衡量标准。
2.第三角法是以发现影响投资者盈利能力的因素为目的，而第一角法则旨在衡量投资者是否被充分利用了资源。
第一角、第三角投影法区别

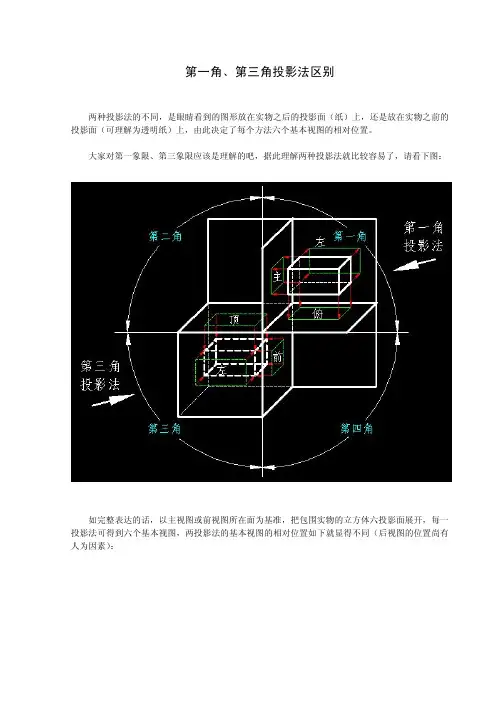

两种投影法的不同，是眼睛看到的图形放在实物之后的投影面（纸）上，还是放在实物之前的投影面（可理解为透明纸）上，由此决定了每个方法六个基本视图的相对位置。
大家对第一象限、第三象限应该是理解的吧，据此理解两种投影法就比较容易了，请看下图：
如完整表达的话，以主视图或前视图所在面为基准，把包围实物的立方体六投影面展开，每一投影法可得到六个基本视图，两投影法的基本视图的相对位置如下就显得不同（后视图的位置尚有人为因素）：
其中，第三角法的“前视图”相当于第一角法的“主视图”，“顶视图”相当于“俯视图”，“底视图”相当于“仰视图”，可以看出围绕主（前）视图，两者其他的视图配置位置正好相反。
一角画法又称E法，是欧洲人创造并广泛使用的。
第三角画法又称A法，是美国人创造的并为西方广泛使用。
我国使用第一角法。
第一角法是国际标准化组织认定的首选表示法。
必要时（如按合同规定等）才允许使用第三角法。
采用第三角法时，必须在图样中画出第三角投影的识别符号。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中国台湾(CNS)、国际标准化机构(ISO)与日本 [JIS]则采第一角法及第三角两制并行。

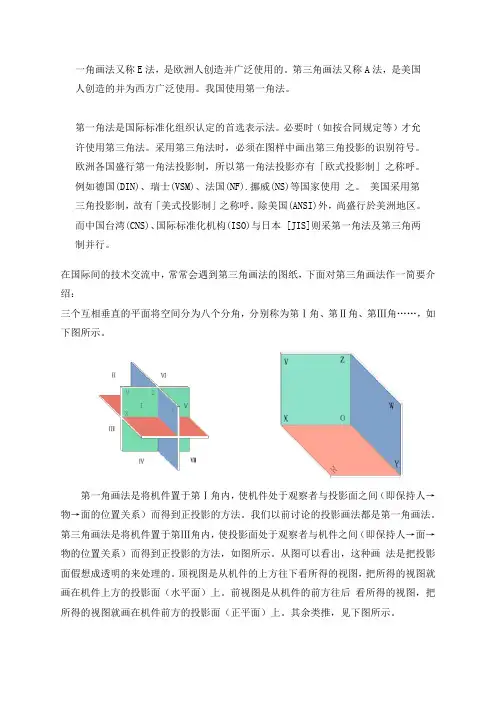

在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作一简要介绍：三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
其余类推，见下图所示。
第一角画法与第三角画法的投影面展开方式及视图配置如下图所示。
仔细比较两种画法便可看出，虽然两组基本视图配制位置有所不同，但各组视图都表达了机件各个方向的结构和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。
这里将两种画法的投影规律总结如下：(1) 两种画法都保持“长对正，高平齐，宽相等”的投影规律。
(2) 两种画法的方位关系是：“上下、左右”的方位关系判断方法一样，比较简单，容易判断。
