光栅特性研究

布拉格与长周期光纤光栅及其传感特性研究随着科技的发展，光纤传感技术在各个领域中得到了广泛应用。

光纤光栅作为一种重要的光纤传感元件，具有较好的实时性、远距离传输能力和高灵敏度等优点，在医学、工程、环境监测等领域中具有广泛的应用前景。

本文将对布拉格光纤光栅和长周期光纤光栅及其传感特性进行研究探讨。

首先，我们来了解布拉格光纤光栅。

布拉格光纤光栅由一种周期性的折射率变化构成，可以将输入的连续光信号分成几个离散的波长成分。

通过调控光纤光栅的参数，如折射率调制和周期调制，可以实现对光信号的各种参数的测量。

布拉格光纤光栅传感器的工作原理是利用光纤光栅对周围环境参数的敏感性，通过监测光纤中散射光的强度变化来获得环境参数的相关信息。

布拉格光纤光栅的传感特性主要包括灵敏度、选择性和可靠性。

灵敏度是指传感器对测量目标的响应能力，通过优化光纤光栅结构可以提高传感器的灵敏度。

选择性是指传感器对目标参数的独立测量能力，通过优化光纤光栅的周期和谐振峰可以实现对不同目标参数的选择性测量。

可靠性是指传感器的稳定性和重复性，通过合理选择光纤材料和加工工艺可以提高传感器的可靠性。

接下来，我们来了解长周期光纤光栅。

长周期光纤光栅是一种周期大于波长的光纤光栅，其中周期通常为微米或毫米量级。

长周期光纤光栅的传感特性与布拉格光纤光栅有所不同。

长周期光纤光栅主要应用于抑制或增强特定频率的光信号，具有压力、温度和湿度等参数的敏感性。

长周期光纤光栅的传感特性主要包括增强系数、复合增强系数和等效折射率。

通过调节长周期光纤光栅的参数，如周期、长度和材料等，可以实现对光信号的不同频率成分的调制和增强或抑制。

最后，我们来探讨布拉格光纤光栅和长周期光纤光栅在传感领域的应用。

布拉格光纤光栅主要应用于光纤传感器、光纤通信和光纤激光等领域。

在光纤传感器领域，布拉格光纤光栅可以实现对温度、压力、应变、湿度等参数的实时测量。

在光纤通信领域，布拉格光纤光栅可以实现光纤传感器的远距离传输和分布式传感。

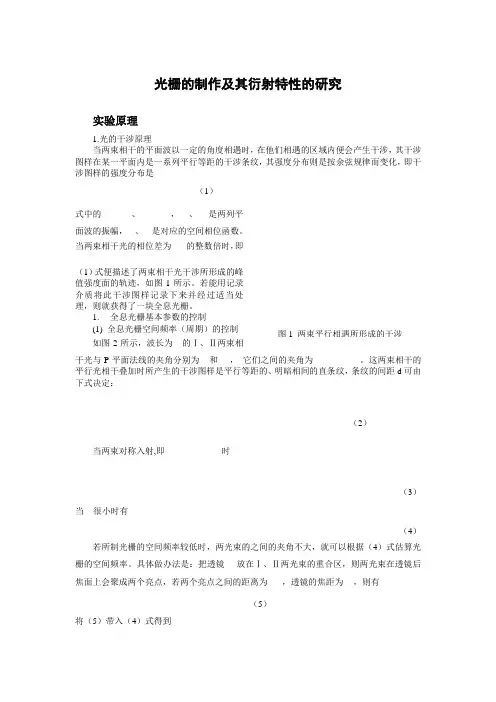

光栅的制作及其衍射特性的研究实验原理1.光的干涉原理当两束相干的平面波以一定的角度相遇时，在他们相遇的区域内便会产生干涉，其干涉图样在某一平面内是一系列平行等距的干涉条纹，其强度分布则是按余弦规律而变化，即干涉图样的强度分布是121212I =I I 2cos()A A ϕϕ++-（1）式中的211I A =、222I A =，1A 、2A 是两列平面波的振幅，1ϕ、2ϕ是对应的空间相位函数。

当两束相干光的相位差为π2的整数倍时，即 122n ϕϕπ-=012n =±±、、……（1）式便描述了两束相干光干涉所形成的峰值强度面的轨迹，如图1所示。

若能用记录介质将此干涉图样记录下来并经过适当处理，则就获得了一块全息光栅。

1. 全息光栅基本参数的控制(1) 全息光栅空间频率（周期）的控制如图2所示，波长为λ的Ⅰ、Ⅱ两束相干光与P 平面法线的夹角分别为1θ和2θ， 它们之间的夹角为22θθθ+=。

这两束相干的平行光相干叠加时所产生的干涉图样是平行等距的、明暗相间的直条纹，条纹的间距d 可由下式决定：)(21cos )(21sin 21sin sin 212121θθθθθθλ-+=-=d （2）当两束对称入射,即12=/2θθθ=时2sin2θλ=d （3）当θ很小时有/d λθ=（4）若所制光栅的空间频率较低时，两光束的之间的夹角不大，就可以根据（4）式估算光栅的空间频率。

具体做办法是：把透镜L 放在Ⅰ、Ⅱ两光束的重合区，则两光束在透镜后焦面上会聚成两个亮点，若两个亮点之间的距离为X ，透镜的焦距为f ，则有0/X f θ=（5）将（5）带入（4）式得到图1两束平行相遇所形成的干涉/d f X λ=（6）即光栅的空间频率为01//v d X f λ==如图2所示，将白屏P 放在透镜L 的后焦面上，根据亮点的距离0X 估算光栅的空间频率v0X f vλ=（7）(2) 全息光栅的槽形控制由于全息光栅是通过记录相干光场的干涉图形而制成的，因此，其光栅的周期结构与两个因素有关：干涉图样的本身周期结构；记录干涉图样的条件。

光栅实验报告光栅实验是一种基本的物理实验，通过光栅的衍射现象探究光的性质和特征。

在实验中，我们使用了一条干净的光源，将光线照射到光栅上，探究光的折射、绕射和干涉等现象。

在实验过程中，我们还需要利用光学仪器测量和分析光的波长、能量等参数，以便更好地了解光的本质和光学原理。

实验仪器和条件在本次实验中，我们使用了一台JY-5600型光栅衍射仪、一条600线/mm的反射光栅和一个光源（高压汞灯），以及一些辅助仪器和工具。

实验条件包括光源的亮度、光栅的朝向和角度、光线的入射角度等。

我们需要根据实验要求进行调整和设置，以保证实验的准确性和可靠性。

实验步骤和结果在实验中，我们首先需要进行光源的调整和衍射图案的观察。

通过在光栅前放置一个白色纸片，我们可以清楚地看到光栅衍射出来的彩虹色条纹，并用笔标记出它们的位置和形状。

接下来，我们可以使用衍射仪上的尺子测量出光栅与光线的夹角，以及各条谱线的位置和角度。

通过这些数据，我们可以计算出光的波长和能量等参数，进一步分析光的特征和性质。

在实验中，我们还需要注意到光的偏振和颜色等方面的变化。

在不同的角度和位置下，我们可以观察到光线的颜色和强度有所不同，说明光的折射和绕射效应随着入射角度的变化而变化。

同样地，我们也可以通过改变光的偏振角度来研究偏振光的传播方式和特征。

这些分析可以帮助我们更好地理解光的本质和光学原理。

实验误差和改进在实际实验中，我们也会遇到一些误差和问题。

例如，光源的稳定性和光栅的质量会影响衍射效果和测量结果。

此外，光线的入射角度和路径也会受到环境和仪器条件的影响，需要进行精细的调整和测量。

为了减小这些误差，我们可以采取一些改进措施，例如使用更好的光源和光栅材料、优化仪器设计和测量方法等等。

我们还可以多次重复实验，取平均值和做数据处理，提高实验结果的可靠性。

总结光栅实验是一门精密而有趣的物理实验，它深化了我们对光学基本原理和光的特征的认识，提高了我们的实验能力和科学素养。

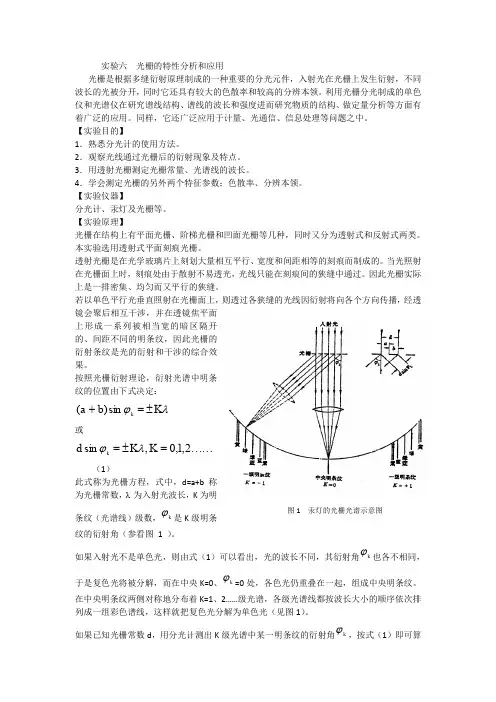

实验六 光栅的特性分析和应用光栅是根据多缝衍射原理制成的一种重要的分光元件，入射光在光栅上发生衍射，不同波长的光被分开，同时它还具有较大的色散率和较高的分辨本领。

利用光栅分光制成的单色仪和光谱仪在研究谱线结构、谱线的波长和强度进而研究物质的结构、做定量分析等方面有着广泛的应用。

同样，它还广泛应用于计量、光通信、信息处理等问题之中。

【实验目的】1．熟悉分光计的使用方法。

2．观察光线通过光栅后的衍射现象及特点。

3．用透射光栅测定光栅常量、光谱线的波长。

4．学会测定光栅的另外两个特征参数；色散率、分辨本领。

【实验仪器】分光计、汞灯及光栅等。

【实验原理】光栅在结构上有平面光栅、阶梯光栅和凹面光栅等几种，同时又分为透射式和反射式两类。

本实验选用透射式平面刻痕光栅。

透射光栅是在光学玻璃片上刻划大量相互平行、宽度和间距相等的刻痕而制成的。

当光照射在光栅面上时，刻痕处由于散射不易透光，光线只能在刻痕间的狭缝中通过。

因此光栅实际上是一排密集、均匀而又平行的狭缝。

若以单色平行光垂直照射在光栅面上，则透过各狭缝的光线因衍射将向各个方向传播，经透镜会聚后相互干涉，并在透镜焦平面上形成一系列被相当宽的暗区隔开的、间距不同的明条纹，因此光栅的衍射条纹是光的衍射和干涉的综合效果。

按照光栅衍射理论，衍射光谱中明条纹的位置由下式决定：λϕK b a k ±=+sin )(或⋯⋯=±=2,1,0,sin K K d k λϕ （1）此式称为光栅方程，式中，d=a+b 称为光栅常数，λ为入射光波长，K 为明条纹（光谱线）级数，k ϕ是K 级明条纹的衍射角（参看图 1 ）。

如果入射光不是单色光，则由式（1）可以看出，光的波长不同，其衍射角k ϕ也各不相同，于是复色光将被分解，而在中央K=0、k ϕ=0处，各色光仍重叠在一起，组成中央明条纹。

在中央明条纹两侧对称地分布着K=1、2……级光谱，各级光谱线都按波长大小的顺序依次排列成一组彩色谱线，这样就把复色光分解为单色光（见图1）。

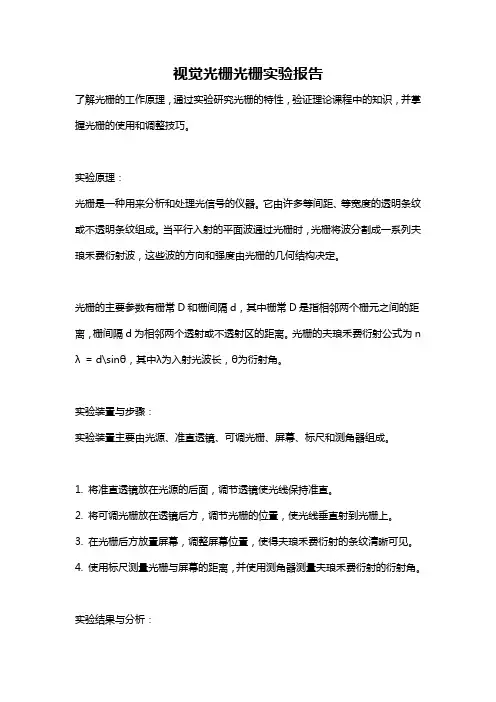

视觉光栅光栅实验报告了解光栅的工作原理，通过实验研究光栅的特性，验证理论课程中的知识，并掌握光栅的使用和调整技巧。

实验原理：光栅是一种用来分析和处理光信号的仪器。

它由许多等间距、等宽度的透明条纹或不透明条纹组成。

当平行入射的平面波通过光栅时，光栅将波分割成一系列夫琅禾费衍射波，这些波的方向和强度由光栅的几何结构决定。

光栅的主要参数有栅常D和栅间隔d，其中栅常D是指相邻两个栅元之间的距离，栅间隔d为相邻两个透射或不透射区的距离。

光栅的夫琅禾费衍射公式为n λ= d\sinθ，其中λ为入射光波长，θ为衍射角。

实验装置与步骤：实验装置主要由光源、准直透镜、可调光栅、屏幕、标尺和测角器组成。

1. 将准直透镜放在光源的后面，调节透镜使光线保持准直。

2. 将可调光栅放在透镜后方，调节光栅的位置，使光线垂直射到光栅上。

3. 在光栅后方放置屏幕，调整屏幕位置，使得夫琅禾费衍射的条纹清晰可见。

4. 使用标尺测量光栅与屏幕的距离，并使用测角器测量夫琅禾费衍射的衍射角。

实验结果与分析：在实验中，我们使用了可调光栅进行光栅实验。

通过调节光栅的位置和屏幕的位置，我们观察到了夫琅禾费衍射的条纹，并进行了测量。

根据实验结果，我们可以推导出光栅的栅常D和栅间隔d。

栅常D可以通过测量夫琅禾费衍射的条纹间距和入射光波长进行计算。

栅间隔d可以通过测量衍射角和入射光波长进行计算。

实验中还可以观察到光栅的色散效应。

当入射光的波长变化时，夫琅禾费衍射的条纹会发生移动，条纹的位置与入射光的波长成正比关系。

这一现象被称为光栅的色散效应。

通过实验，我们验证了理论课程中的光栅原理。

光栅能够将光波分割成一系列夫琅禾费衍射波，条纹的位置和强度由光栅的几何结构决定。

同时，实验中还加深了我们对光栅调整与应用的理解。

结论：光栅实验是一种用来研究光栅特性的实验。

通过实验，我们观察到了夫琅禾费衍射的条纹，并测量了光栅的栅常和栅间隔。

实验结果验证了光栅原理的正确性，并加深了我们对光栅的理解。

光栅实验报告光栅实验报告引言：光栅实验是光学实验中的一种常见实验，通过光栅的作用，可以观察到光的干涉现象，进一步了解光的性质和波动特性。

本次实验旨在通过光栅实验，验证光的干涉现象，并探究光栅常数和波长之间的关系。

一、实验原理光栅是由许多等间距的狭缝组成的光学元件，当光通过光栅时，会发生干涉现象。

光栅实验的原理是利用光的波动性，当光通过光栅时，不同狭缝的光程差会导致光的干涉现象。

二、实验器材和方法实验器材：1. 光源：使用一束单色光源，如激光光源或钠光源。

2. 光栅：选择合适的光栅，常用的有平行光栅和反射光栅。

3. 光屏：用于接收和观察干涉条纹的光屏。

4. 尺子：用于测量光栅的常数。

实验方法：1. 将光源放置在适当的位置，使光线垂直射向光栅。

2. 调整光栅和光屏的位置，使光线通过光栅后能够在光屏上形成清晰的干涉条纹。

3. 使用尺子测量光栅的常数。

4. 改变光源的颜色或者改变光栅的角度，观察干涉条纹的变化。

三、实验结果和分析在实验中，我们使用了一束激光光源和一个平行光栅进行实验。

通过调整光栅和光屏的位置，我们成功地观察到了清晰的干涉条纹。

随着光栅的旋转，干涉条纹的形状也发生了变化，这表明光栅的角度对干涉现象有一定的影响。

在测量光栅的常数时，我们使用尺子测量了光栅上相邻两个狭缝的间距，并计算出了光栅的常数。

通过多次测量和取平均值，我们得到了较为准确的光栅常数。

根据实验结果，我们可以进一步探究光栅常数和光的波长之间的关系。

根据干涉现象的理论，当光通过光栅时，会发生衍射和干涉现象，而干涉条纹的间距与光栅常数和波长之间存在着一定的关系。

通过进一步的分析和计算，我们可以得到光栅常数和波长之间的具体关系式。

四、实验总结通过本次光栅实验，我们深入了解了光的干涉现象和光栅的作用。

通过观察干涉条纹的变化和测量光栅的常数，我们验证了光栅实验中的干涉现象，并探究了光栅常数和波长之间的关系。

光栅实验不仅帮助我们更好地理解了光的波动性和干涉现象，还为我们进一步研究光学提供了基础和方法。

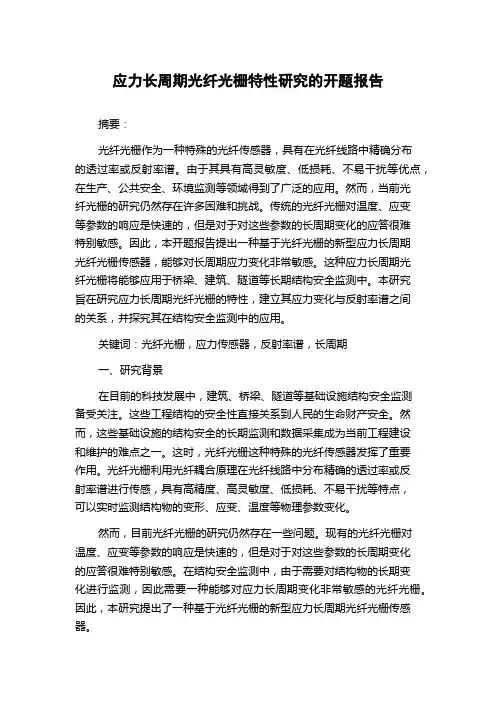

应力长周期光纤光栅特性研究的开题报告摘要：光纤光栅作为一种特殊的光纤传感器，具有在光纤线路中精确分布的透过率或反射率谱。

由于其具有高灵敏度、低损耗、不易干扰等优点，在生产、公共安全、环境监测等领域得到了广泛的应用。

然而，当前光纤光栅的研究仍然存在许多困难和挑战。

传统的光纤光栅对温度、应变等参数的响应是快速的，但是对于对这些参数的长周期变化的应答很难特别敏感。

因此，本开题报告提出一种基于光纤光栅的新型应力长周期光纤光栅传感器，能够对长周期应力变化非常敏感。

这种应力长周期光纤光栅将能够应用于桥梁、建筑、隧道等长期结构安全监测中。

本研究旨在研究应力长周期光纤光栅的特性，建立其应力变化与反射率谱之间的关系，并探究其在结构安全监测中的应用。

关键词：光纤光栅，应力传感器，反射率谱，长周期一、研究背景在目前的科技发展中，建筑、桥梁、隧道等基础设施结构安全监测备受关注。

这些工程结构的安全性直接关系到人民的生命财产安全。

然而，这些基础设施的结构安全的长期监测和数据采集成为当前工程建设和维护的难点之一。

这时，光纤光栅这种特殊的光纤传感器发挥了重要作用。

光纤光栅利用光纤耦合原理在光纤线路中分布精确的透过率或反射率谱进行传感，具有高精度、高灵敏度、低损耗、不易干扰等特点，可以实时监测结构物的变形、应变、温度等物理参数变化。

然而，目前光纤光栅的研究仍然存在一些问题。

现有的光纤光栅对温度、应变等参数的响应是快速的，但是对于对这些参数的长周期变化的应答很难特别敏感。

在结构安全监测中，由于需要对结构物的长期变化进行监测，因此需要一种能够对应力长周期变化非常敏感的光纤光栅。

因此，本研究提出了一种基于光纤光栅的新型应力长周期光纤光栅传感器。

二、研究目的本研究旨在研究应力长周期光纤光栅的特性，建立其应力变化与反射率谱之间的关系，并探究其在结构安全监测中的应用。

具体研究目标如下：1.建立应力长周期光纤光栅传感器的数学模型，分析其工作原理和特性。

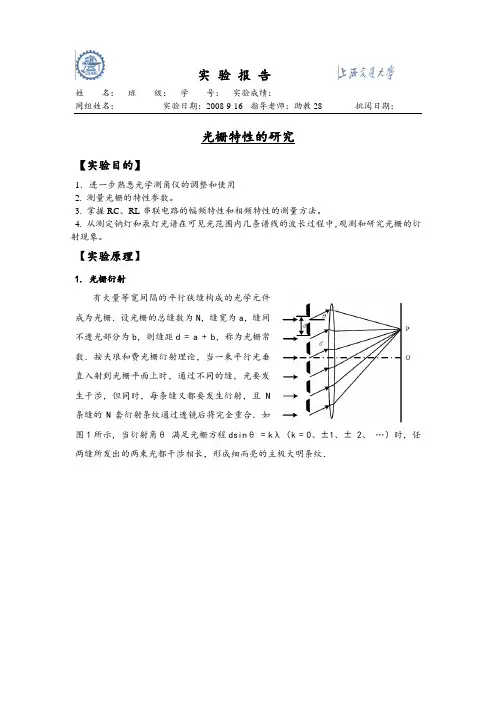

实验报告姓名：班级：学号：实验成绩：同组姓名：实验日期：2008-9-16 指导老师：助教28 批阅日期：光栅特性的研究【实验目的】1．进一步熟悉光学测角仪的调整和使用2. 测量光栅的特性参数。

3. 掌握RC、RL串联电路的幅频特性和相频特性的测量方法。

4. 从测定钠灯和汞灯光谱在可见光范围内几条谱线的波长过程中，观测和研究光栅的衍射现象。

【实验原理】1. 光栅衍射有大量等宽间隔的平行狭缝构成的光学元件成为光栅．设光栅的总缝数为N，缝宽为a，缝间不透光部分为b，则缝距d = a + b，称为光栅常数．按夫琅和费光栅衍射理论，当一束平行光垂直入射到光栅平面上时，通过不同的缝，光要发生干涉，但同时，每条缝又都要发生衍射，且N条缝的N套衍射条纹通过透镜后将完全重合．如图1所示，当衍射角θ满足光栅方程dsinθ = kλ（k = 0、±1、± 2、…）时，任两缝所发出的两束光都干涉相长，形成细而亮的主极大明条纹．2．光栅光谱单色光经过光栅衍射后形成各级主极大的细亮线称为这种单色光的光栅衍射谱．如果用复色光照射，由光栅方程可知不同波长的同一级谱线（零级除外）的角位置是不同的，并按波长由短到长的次序自中央向外侧依次分开排列，每一干涉级次都有这样的一组谱线．在较高级次时，各级谱线可能相互重叠．光栅衍射产生的这种按波长排列的谱线称为光栅光谱．评定光栅好坏的标志是角色散率和光栅的分辨本领．若入射光束不是垂直入射至光栅平面（图2），则光栅的衍射光谱的分布规律将有所变化．理论指出：当入射角为i时，光栅方程变为【实验数据记录、实验结果计算】1、白色条纹角度：25720’7721’2、绿光绿光的测量数据编号-1 +1 -2 +21266’247’27625’’1’-9’195’-19’286’’26’’29’-’’-19’9’-’’-19’3.33 3.32 3.34 3.33 2、蓝光蓝光的测量数据编号-1 +1 -2 +21264’249’27228’’1’-7’158’-15’284’’27’’27’-’’-15’7’-’’-15’434.7 434.7 434.2 433.33、紫光编号-1 +1 -2 +231264’25027119’’1’-7’13’-14’284’’20’’26’-’’-14’6’-’’-14’401.0 406.8 402.3 403.3 4、黄光1黄光1的测量数据编号-1 +1 -2 +21267’24725’277’’1’-9’’-20’287’’’’29’-9’’-20’9’-’’-20’573.5 574.4 574.0 574.0 4、黄光2黄光2的测量数据编号-1 +1 -2 +21267’247’277’’1’-10’-20’287’’’’29’-10’’-20’10’-’’-20’578.2 579.2 576.2 576.7 4、Na黄光1Na黄光1的测量数据编号-3 +31289’225’1’-31’2’’231’-’31’-31’585.7 585.755、Na黄光2Na黄光2的测量数据编号-3 +31289’225’1’-31’2’’231’-’31’-31’586.6 586.8【对实验结果中的现象或问题进行分析、讨论】1、本次实验的主要内容有两部分，一是光学测角仪的调整，另一个部分是对光栅的测量，由于上个学期我曾经做过光学测角仪调整的实验，所以我很快就完成了仪器的调整，与上个学期三棱镜的观测结果比较，光栅的光谱更为清晰，且容易辨认，三棱镜的光谱比较难找，很容易观测到彩虹。

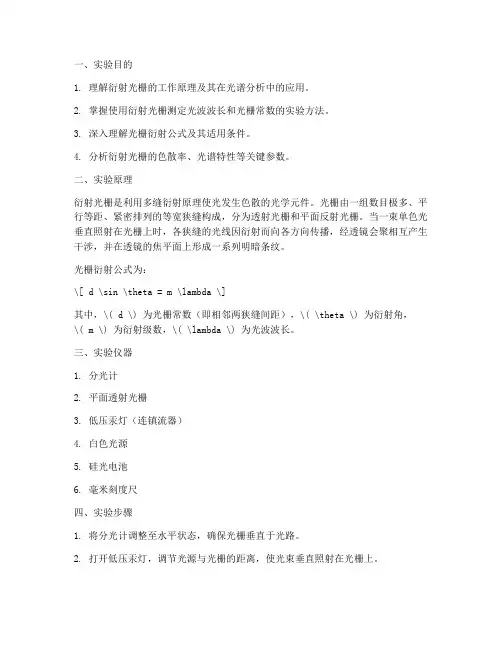

一、实验目的1. 理解衍射光栅的工作原理及其在光谱分析中的应用。

2. 掌握使用衍射光栅测定光波波长和光栅常数的实验方法。

3. 深入理解光栅衍射公式及其适用条件。

4. 分析衍射光栅的色散率、光谱特性等关键参数。

二、实验原理衍射光栅是利用多缝衍射原理使光发生色散的光学元件。

光栅由一组数目极多、平行等距、紧密排列的等宽狭缝构成，分为透射光栅和平面反射光栅。

当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。

光栅衍射公式为：\[ d \sin \theta = m \lambda \]其中，\( d \) 为光栅常数（即相邻两狭缝间距），\( \theta \) 为衍射角，\( m \) 为衍射级数，\( \lambda \) 为光波波长。

三、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 白色光源5. 硅光电池6. 毫米刻度尺四、实验步骤1. 将分光计调整至水平状态，确保光栅垂直于光路。

2. 打开低压汞灯，调节光源与光栅的距离，使光束垂直照射在光栅上。

3. 通过分光计观察衍射光谱，记录不同衍射级数 \( m \) 对应的衍射角\( \theta \)。

4. 利用光栅衍射公式计算光波波长 \( \lambda \) 和光栅常数 \( d \)。

5. 改变光栅常数，观察衍射光谱的变化，分析色散率、光谱特性等参数。

五、实验结果与分析1. 计算光波波长和光栅常数：\[ \lambda = \frac{d \sin \theta}{m} \]\[ d = \frac{\lambda}{m \sin \theta} \]根据实验数据，计算得到光波波长和光栅常数，并与理论值进行比较。

2. 分析色散率：色散率 \( D \) 表示为：\[ D = \frac{d \sin \theta}{\theta} \]随着衍射级数 \( m \) 的增加，色散率 \( D \) 呈线性增加，说明光栅的色散率较高。

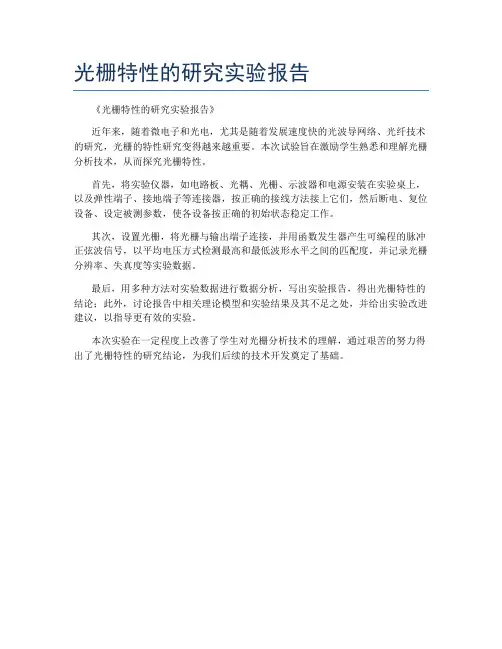

光栅特性的研究实验报告
《光栅特性的研究实验报告》
近年来，随着微电子和光电，尤其是随着发展速度快的光波导网络、光纤技术的研究，光栅的特性研究变得越来越重要。

本次试验旨在激励学生熟悉和理解光栅分析技术，从而探究光栅特性。

首先，将实验仪器，如电路板、光耦、光栅、示波器和电源安装在实验桌上，以及弹性端子、接地端子等连接器，按正确的接线方法接上它们，然后断电、复位设备、设定被测参数，使各设备按正确的初始状态稳定工作。

其次，设置光栅，将光栅与输出端子连接，并用函数发生器产生可编程的脉冲正弦波信号，以平均电压方式检测最高和最低波形水平之间的匹配度，并记录光栅分辨率、失真度等实验数据。

最后，用多种方法对实验数据进行数据分析，写出实验报告，得出光栅特性的结论；此外，讨论报告中相关理论模型和实验结果及其不足之处，并给出实验改进建议，以指导更有效的实验。

本次实验在一定程度上改善了学生对光栅分析技术的理解，通过艰苦的努力得出了光栅特性的研究结论，为我们后续的技术开发奠定了基础。

光栅的特性及应用一、光栅的基本特性光栅主要有四个基本性质:色散、分束、偏振和相位匹配，光栅的绝大多数应用都是基于这四种特性。

光栅的色散是指光栅能够将相同入射条件下的不同波长的光衍射到不同的方向，这是光栅最为人熟知的性质，它使得光栅取代棱镜成为光谱仪器中的核心元件。

光栅的色散性能可以由光栅方程推导出来，这个问题我们将在后面作更为详细的分析，推导出光栅的广义色散公式。

光栅的分束特性是指光栅能够将一束入射单色光分成多束出射光的本领。

应用领域有光互连、光藕合、均匀照明、光通讯、光计算等。

其性能评价指标有:衍射效率、分束比、压缩比、光斑非均匀性以及光斑模式等。

目前较常用的光栅分束器有:Dammann光栅分束器、Tablot光栅分束器、相息光栅分束器、波导光栅分束器等。

另外，位相型菲涅耳透镜阵列分束器、Gbaor透镜分束器等透镜型的分束器也是相当常用的。

在标量领域范围内，光栅的偏振特性往往被忽略，因此，光栅的偏振性在以前不被人广知。

但是理论和实验都证明，一块设计合理、制作优良的光栅可以被用来做偏振器、1/2波片、1/4波片和位相补偿器等。

光栅的偏振特性需要用光栅的矢量理论才能分析得到，我们将在后面章节对光栅的偏振特性进行理论分析。

光栅的相位匹配性质是指光栅具有的将两个传播常数不同的波祸合起来的本领。

最明显的例子是光栅波导祸合器，它能将一束在自由空间传播的光束祸合到光波导中。

根据瑞利展开式，一束平面波照射在光栅上会产生无穷多的衍射平面波，相邻衍射波的波矢沿x方向的投影之间的距离是个常数，等于光栅的波矢，即平面波可以看作是电磁波在无源、均匀媒质中的一种模式，因此光栅有能力把波矢沿着固定方向而投影相差光栅波矢整数倍的不同平面波耦合起来。

二、衍射光栅的应用衍射光栅是一种分光元件,也是光谱仪器的核心元件。

1960年代以前,全息光栅,刻划光栅,作为色散元件,广泛用于摄谱仪光谱分析,是分析物质成分、探索宇宙奥秘、开发大自然的必用仪器,极大地推动了包括物理学、天文学、化学、生物学等科学的全面发展。

光栅的特性及应用一、光栅的基本特性光栅主要有四个基本性质:色散、分束、偏振和相位匹配，光栅的绝大多数应用都是基于这四种特性。

光栅的色散是指光栅能够将相同入射条件下的不同波长的光衍射到不同的方向，这是光栅最为人熟知的性质，它使得光栅取代棱镜成为光谱仪器中的核心元件。

光栅的色散性能可以由光栅方程推导出来，这个问题我们将在后面作更为详细的分析，推导出光栅的广义色散公式。

光栅的分束特性是指光栅能够将一束入射单色光分成多束出射光的本领。

应用领域有光互连、光藕合、均匀照明、光通讯、光计算等。

其性能评价指标有:衍射效率、分束比、压缩比、光斑非均匀性以及光斑模式等。

目前较常用的光栅分束器有:Dammann光栅分束器、Tablot光栅分束器、相息光栅分束器、波导光栅分束器等。

另外，位相型菲涅耳透镜阵列分束器、Gbaor透镜分束器等透镜型的分束器也是相当常用的。

在标量领域范围内，光栅的偏振特性往往被忽略，因此，光栅的偏振性在以前不被人广知。

但是理论和实验都证明，一块设计合理、制作优良的光栅可以被用来做偏振器、1/2波片、1/4波片和位相补偿器等。

光栅的偏振特性需要用光栅的矢量理论才能分析得到，我们将在后面章节对光栅的偏振特性进行理论分析。

光栅的相位匹配性质是指光栅具有的将两个传播常数不同的波祸合起来的本领。

最明显的例子是光栅波导祸合器，它能将一束在自由空间传播的光束祸合到光波导中。

根据瑞利展开式，一束平面波照射在光栅上会产生无穷多的衍射平面波，相邻衍射波的波矢沿x方向的投影之间的距离是个常数，等于光栅的波矢，即平面波可以看作是电磁波在无源、均匀媒质中的一种模式，因此光栅有能力把波矢沿着固定方向而投影相差光栅波矢整数倍的不同平面波耦合起来。

二、衍射光栅的应用衍射光栅是一种分光元件,也是光谱仪器的核心元件。

1960年代以前,全息光栅,刻划光栅,作为色散元件,广泛用于摄谱仪光谱分析,是分析物质成分、探索宇宙奥秘、开发大自然的必用仪器,极大地推动了包括物理学、天文学、化学、生物学等科学的全面发展。

实验名称：光栅特性及测定光波波长目的要求1. 了解光栅的主要特性2. 用光栅测光波波长3. 调节和使用分光计仪器用具1. JJY型分光计2. 透射光栅3. 平面镜4. 汞灯5. 钠光灯6. 可调狭缝7. 读数显微镜实验原理实验所用的是平面透射光栅，它相当于一组数目极多、排列紧密均匀的平行狭缝。

根据夫琅禾费衍射理论，当一束平行光垂直的投射到光栅平面上时，光通过每条狭缝都发生衍射，有狭缝射光又彼此发生干涉。

凡衍射角符合光栅方程：φkλsin（k=0，±1，±2，…）d=在该衍射角方向上的光将会加强，其他方向几乎完全抵消。

式中φ是衍射角，λ是光波波长，k 使光谱的级数，d 是缝距，称为光栅常数，它的倒数1／d 叫做光栅的空间频率。

当入射平行光不与光栅表面垂直时，光栅方程应写为：λφk i d =−)sin (sin （k =0，±1，±2，…）若用会聚透镜把这些衍射后的平行光会聚起来，则在透镜的后焦面上将会出现一系列的亮点，焦面上的各级亮点在垂直光栅刻线的方向上展开，称为谱线。

在φ＝0的方向上可以观察到中央极强，即零级谱线。

其他 ±1，±2，…级的谱线对称的分布在零级谱线两侧。

若光源中包含几种不同波长的光，对不同波长的光，同一级谱线将有不同衍射角φ，因此在透镜的焦面上出现按波长次序级谱线级次，自第0级开始左右两侧由短波向长波排列的各种颜色的谱线，称为光栅衍射光谱。

用分光计测出各条谱线的衍射角φ，若已知光波波长，即可得到光栅常数d ；若已知光栅常数d ，即可得到待测光波波长λ。

分辨本领R: 定义为两条刚好能被该光栅分辨开的谱线的波长差△λ≡λ2－λ1去除它们的平均波长：λλ∆≡R ， R 越大，表明刚刚那个能被分辨开的波长差△λ越小，光栅分辨细微结构的能力就越高。

由瑞利判据可以知道：kN R =其中N 是光栅有效使用面积内的刻线总数目。

角色散率D: 定义为同一级两条谱线衍射角之差△φ与它们的波长差△λ之比。

光栅实验的实验报告光栅实验是一项重要的物理实验，它可以通过衍射现象来研究光的性质和结构。

本次实验旨在探究光栅的衍射现象，并通过实验数据来验证光栅的特性和性能。

实验原理光栅是一种具有周期性结构的光学元件，它的主要作用是对光进行衍射。

当光线通过光栅时，会发生衍射现象，形成不同的衍射级别，从而产生多个明暗相间的光斑。

这些光斑的位置和间距可以通过光栅的特性和参数来计算和预测。

光栅的特性主要取决于它的周期和线数，其中周期代表了光栅中线与线之间的间距，线数代表了光栅中每个单位长度内线的数量。

通过调整光栅的周期和线数，可以改变光栅的衍射效果，从而实现对光的分光和分辨。

实验装置本次实验使用的装置主要包括光源、准直器、光栅、望远镜、测角仪等。

其中光源用于提供光线，准直器用于调整光线的方向和强度，光栅用于产生衍射现象，望远镜和测角仪用于观察和测量光斑的位置和间距。

实验步骤1.调整光源和准直器，使光线垂直于光栅表面，并使光线通过光栅的中心。

2.调整望远镜和测角仪，使其对准光栅的中心，并使其能够观察到光栅产生的衍射光斑。

3.逐步调整光栅的位置和角度，记录每个衍射级别的位置和间距，同时观察光斑的亮度和形状。

4.根据实验数据，计算和绘制出光栅的衍射图案，分析和解释光栅的特性和性能。

实验结果通过本次实验，我们得到了一组光栅衍射的实验数据，其中包括了多个衍射级别的位置和间距。

通过对这些数据的分析和处理，我们得到了光栅的衍射图案，如图所示：从图中可以看出，光栅的衍射图案呈现出多个明暗相间的光斑，其中每个光斑的位置和间距都与光栅的特性和参数有关。

通过对这些光斑的测量和计算，我们可以得到光栅的周期和线数，进而分析和解释光栅的特性和性能。

结论本次实验通过光栅实验，探究了光的衍射现象和光栅的特性和性能。

通过实验数据的分析和处理，我们得到了光栅的衍射图案，并验证了光栅的特性和性能。

这些实验结果对于深入研究光的性质和结构具有重要的意义和价值。

实验三十八 光栅特性的研究实验内容1．测出所给衍射光栅的四个主要特性参数；光栅常数ｄ、角色散率φ、分辨本领Ｒ和衍射效率η。

2．测量钠光灯的钠双线波长，或汞灯谱线的各个波长,或Ｈe-Ｎe 激光器的激光波长。

教学要求•• 1.了解衍射光谱的结构、分类和特性。

•• 2.学习如何选择实验方法测定光学元件的特性参数。

实验器材•• 除给定不同光栅常数的全息光栅外，其余仪器设备请自行拟定后，向实验室申请使用。

光栅通常用于研究复色光谱的组成，进行光谱分析，还可以通过光栅获得特定波长的单色光。

所以，光栅是一种重要的分光元件。

了解光栅的结构和工作特性，对使用和开发光学器件有着重要的意义。

•• 光栅按其结构分类，可分为平面光栅，阶梯光栅和凹面光栅；按衍射条件分类，可分为透射光栅和反射光栅。

操作步骤•• １.选择一定的方法和仪器，测出所给衍射光栅的四个主要特性参数：光栅常数ｄ、角色散率φ、分辨本领Ｒ和衍射效率η。

•• ２.利用所给光栅测量钠光谱双线的波长，或汞光各条谱线的波长，或Ｈe-Ｎe 激光谱线的波长。

要求测量结果的准确度 λE ≤0.1％。

•• ３.从理论上算出在给定的光栅和光波长（汞灯）的条件下，能观察到的光栅的最高衍射级数Ｋ，并用实验加以验证。

•• ４.观察分辨本领Ｒ与光栅狭缝数目Ｎ的关系。

挡住光栅的一部分，减小狭缝数目Ｎ，观察钠光谱的双线的衍射谱随Ｎ的减小而发生的变化。

实验提示• 根据夫琅和费衍射理论，当一束平行光垂直入射到光栅平面上时，将发生衍射。

衍射光谱中亮条纹的位置由衍射方程dsin φ=k λ （k=0,±1, ±2,……）决定。

其中缝间距ｄ称为光栅常数，φ为衍射角，ｋ为衍射光谱线的级数，λ为入射单色光的波长。

关于光栅的几个特性参数说明如下：•• 1.光栅常数ｄ：d=a+b ，a 为光栅任一狭缝的宽度，b 为相邻狭缝间不透光部分的宽度。

•• 2.角色散率φ：λφϕd d =，定义为单位波长间隔内两单色谱线之间的角间距。

竭诚为您提供优质文档/双击可除光栅特性研究实验报告篇一：光栅特性及光谱波长的测量中国地质大学（武汉）实验报告课程名称：近代物理实验实验名称：光栅特性及光谱波长的测量学院：数学与物理学院班号：组号：组员：指导老师：1实验地点：光栅特性及光谱波长的测量一、实验目的1.了解光栅的主要特性2.测量实验所用光栅常数3.测量汞灯的谱线波长4.测量氢灯的谱线波长二、实验原理光栅和棱镜一样，是重要的分光原件，它可以把入射光中不同波长的光分开。

利用光栅分光制成的单色仪和光谱仪已被广泛应用。

衍射光栅有透射光栅和反射光栅两种，我们实验所用的是平面透射光栅，它相当于一组数目极多，排列紧密均匀的平行狭缝目极多，排列紧密均匀的平行狭缝。

根据夫琅和费衍射原理，每一单色平行光垂直投射到光栅平面上，被衍射，亮纹条件为：dsinθ=Kλ(K=0,±1,±2,±3,222222)d-----光栅常数θ-----衍射角λ-------单色光波长由于汞灯产生不同的单色光，每一单色光有一定的波长，因此在同级亮纹时，各色光的衍射角θ是不同的。

除中央亮纹外各级可有四条不同的亮纹，按波长不同进行排列，这样，若对某一谱线进行观察（例如黄光λy=5790A0）对准该谱线的某级亮纹(例如K=±1）时，求出其平均的衍射角θ〈y，代入公式就可求光栅常数d，然后可与标准比较。

本实验采用d=1/1000厘米的光栅。

相反，若将所求得的光栅常数d，并对绿光进行观察，求出某级亮纹（如K=±1）的平均衍射角θ〈y，代入公式，又可求出λg。

同理，可以同级亮纹或不同亮纹的其他谱线进行观察和计算。

当一束平行光垂直入射到光栅上，产生一组明暗相间的衍射条纹，其夫朗和费衍射主极大由下式决定：dsinΦ=mλ(9—1)式中：光栅常数d=a+bθ：衍射角大级次m=0，1，2此式称光栅方程由式得：2（由此可以看出：只要测出任意级次的某一条光谱线的衍射角，即可计算出该光波长。
