标注图形尺

格式：pptx
大小：321.42 KB
文档页数：41

下载文档原格式

机械制图图形的尺寸标注

实例二：复杂零件的尺寸标注
总结词
详细、清晰
详细描述
对于复杂的零件，尺寸标注需要更加详细和清晰，以帮助制造者理解零件的结构和尺寸要求。标注时应特别注意细节部分，如孔、槽、凸台等的尺寸。
实例三：装配图的尺寸标注
总结词
全面、协调
详细描述
在装配图中，尺寸标注需要全面反映各个零件的配合关系、相对位置和总体尺寸。标注时应考虑到零件之间的协调性，以确保整体装配的正确性。此外，还需要特别标注关键配合尺寸，以确保装配精度。
尺寸标注的规则
尺寸标注应清晰明了，易于理解。
尺寸标注应遵循标准化的规定，使用统一的符号和单位。
尺寸标注应准确无误，避免出现矛盾或歧义。
尺寸标注的基本要素
尺寸线
表示尺寸的线段，一般用细实线绘制。
尺寸界线
表示尺寸范围的线段，一般与尺寸线垂直。
尺寸数字
表示实际尺寸的数字，一般标注在尺寸线上方或中间。
解决方法
在绘制机械制图时，应仔细核对不同尺寸标注之间的关系，确保它们之间没有冲突或矛盾。同时，应加强图纸审核工作，及时发现和解决标注矛盾问题。
04 尺寸标注的实例分析
实例一：简单零件的尺寸标注
总结词
准确、完整
详细描述
对于简单的零件，尺寸标注需要准确反映零件的实际尺寸，包括长度、宽度和高度。标注时应确保尺寸齐全，不遗漏任何必要的尺寸。
角度尺寸标注
角度尺寸标注用于表示两个线段之间的夹角大小。
角度尺寸标注应准确表示出角度的度数，标注的数字和符号应清晰可见。
角度尺寸标注一般采用度（°）为单位，也可以根据需要采用其他角度单位。
半径和直径尺寸标注
1
半径和直径尺寸标注用于表示圆弧的半径和圆的直径。

AUTOCAD思考题

A. STRETCH B. MOVE C. EXTEND D. OFFSET
第 4 章绘制与编辑复杂二维图形对象
填空题
1. 在 AutoCAD 中，多线是一种由多条平行线组成的组合对象，它们之间的间距和数目可以调整。
2. 多段线是一种非常有用的线段对象，它是由多段直线段或圆弧段组成的一个组合体。
A. 该命令下还有子命令
B. 该命令具有快捷键
C. 单击该命令可打开一个对话框
D. 该命令在当前状态下不可使用
7. 在“命令行”的快捷菜单中可以选择最近使用过的(B)个命令。
A. 5
B. 6 C. 7
D. 8
8. 在“命令行”中执行(C)命令可以打开“AutoCAD 文本窗口”。
A. POLYGON
A. (31,44)
B. (31<44) C. (@31<44) D. (@31,44)
第 7 章创建文字和表格
填空题
1. 在 AutoCAD 中，可以使用“文字样式”对话框创建文字样式。 2. 在 AutoCAD 中，系统默认的文字样式为 Standard，它使用基本字体文件 Txt.shx 。 3. 在文字样式对话框中设置文字效果时，“倾斜角度”的范围为–85 °~85 °，如果要向右倾斜文字，则角度为正。 4. AutoCAD 支持 TrueType 字体，使用系统变量 TEXTFILL 和 TEXTQLTY 可以设置所标注的文字是否填充和文字的光滑程度。 5. 在 AutoCAD 中，可以选择“绘图”|“表格”命令直接在绘图文档中插入表格。 6. 在 AutoCAD 中的表格样式对话框中可以修改原有表的样式，或自定义表样式。 7. 在设置表格时，只有选择有标题行或包含标题行复选框时，才可以设置单元特性和边框特性。 8. 在编辑表格单元时，选择插入块命令可以设置块在表格单元中的对齐方式、比例和旋转角度等特性。

CAD尺寸标注

• 新建 • 显示“创建新标注样式”对话框，可在其中定义新的标注样式。 • 修改 • 显示“修改标注样式”对话框，在此可以修改标注样式。 • 替代 • 显示“替代当前样式”对话框，在此可以设置标注样式的临时替代值。对话框选项与“新建标注样式”对话框中的选项相同。。 • 比较 • 显示“比较标注样式”对话框，该对话框比较两种标注样式的特性或列出一种样式的所有特性。 •
•精度：设置小数位数。
•上偏差设置最大公差或上偏差。当在“方式”中选择“对称” 时，AutoCAD 将该值用作公差。 •下偏差设置最小公差或下偏差。 •高度比例设置公差文字的当前高度。计算出的公差高度与主标注文字高度的比例 •垂直位置 •控制对称公差和极限公差的文字对正方式。
•消零控制不输出前导零和后续零以及具有值为零的英尺和英寸。前导不输出十进制标注的前导零。例如 0.5000 变成 .5000。后续不输出十进制标注的后续零。例如，12.5000 变成 12.5，30.0000 变成 30。 •换算单位公差设置换算公差单位的精度和消零规则。
尺寸是工程图样中很重要的组成部分，它用于确定图形的大小、形状和位置，是实际生产的重要依据。图形尺寸标注是一项细致而繁琐的工作，但AutoCAD提供了一套完整、灵活的标注系统，可以自动测量尺寸并进行了标注，因此，用户在绘图时尽量准确，在标注的时候，要灵活应用目标捕捉、正交等辅助的定位工具，提高作图的准确性和绘图速度。
• 调整 :设置其他调整选项。
• 标注时手动放置文字 :忽略所有水平对正设置并把文字放在“尺寸线位置”提示下指定的位置。 • 始终在尺寸界线之间绘制尺寸线 :始终在测量点之间绘制尺寸线，即使 AutoCAD 将箭头放在测量点之外。

图形尺寸标注

五编辑尺寸标注
编辑尺寸标注：如果创建的标注不符合用户要求，还可以使用各种编辑尺寸标注的方法，对尺寸标注的文字、位置及样式等进行修改，使其符合用户的需要。
1.拉伸尺寸标注：单击要进行拉伸的尺寸标注
2 倾斜尺寸标志
操作格式命令： “标注”→“倾斜” 输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)]〈默认〉：（选项）选择对象：（选择编辑对象） (1)选择“默认”该项后，系统提示：选择对象：（选择需退回的尺寸）选择对象：（继续选择或按〈Enter〉键结束命令）
线性标注用于标注水平两点间的尺寸和垂直两点间的尺寸。 1）输入命令的方法下拉菜单：单击Dimension｜Linear。工具栏：单击 Dimension 工具栏中的工具按钮。 2）命令行提示 Command：DIMLINEAR↙
3）选项说明
（1）Mtext（多行文字）（2）Text（文字）（3）Angle（角度）（4）Horizontal（水平）（5）Vertical（垂直）（6）Rotated（旋转）
(2) 选择“新建”选项输入“N”，打开“多行文字编辑器”对话框，键入新的文字，系统提示：选择对象：（选择需更新的尺寸）选择对象：（继续选择或按〈Enter〉键结束命令） (3) 选择“旋转”选项输入“R”，系统提示：指定标注文字的角度：（输入尺寸数字的旋转角度）选择对象：（选择尺寸数字需旋转的尺寸）选择对象：（继续选择或按〈Enter〉键结束命令）
5.替代标志
5 替代 1. 启动菜单栏：“标注”→“替代”；命令行：Dimoverride。
6.更新尺寸标注
单击菜单Dimension｜Update或单击Dimension工具栏的工具按钮，使用当前的标注样式更新选定标注原有的标注样式。 1. 启动菜单栏：“标注”→“更新”； “标注”工具栏：“标注更新”按钮；命令行：Dimstyle。

01国家标准尺寸标注图形绘制方法

1.1.4 图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图线宽度的推荐系列为：0.18，0.25，0.5，0.35， 0.5，0.7，1，1.4，2mm。
在同一图样中同类图线的宽度应基本一致，虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。图线之间相交、相切都应以线段相交或相切。若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。
成作图。
例1.2 用半径为R的圆弧连接两已知圆弧（R1、R2），如图所示。
作图步骤：
(1) 求圆心：分别以O1、O2为圆心，R1＋R和R2＋R（外切时，如图（a）所示）、或R－R1和R－R2（内切时，如图（b）所示）、或R1－R和R2＋R（内、外切，如图（c）所示）为半径画弧，得交点O，即为连接弧（半径R）的圆心；
1. 斜度
斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式标注斜度时，需在1﹕n 前加注斜度符号“ ”，且符号方向与斜度方向一致。斜度符号的高度等于字高h。斜度的定义、画法及其标注方法如图所示。
2. 锥度
锥度是指正圆锥体的底圆直径与其高度之比（对于圆锥台，则为底圆直径与顶圆直径的差与圆锥台的高度之比），并将此值化成1﹕n的形式。标注时，需在1﹕n前加注锥度符号 “ ”，且符号的方向应与锥度方向一致。锥度符号的高度等于字高h。锥度的定义、画法及其标注方法如图所示。
例1.1 用半径为R的圆弧连接两直线AB和BC，如图所示。
作图步骤：
(1) 求圆心：分别作与已知直线AB、BC相距为R的平行线，其交点为Ｏ，即为连接弧（半径R）的圆心；
(2) 求切点：自点O分别向直线AB及BC作垂线，得垂足K1和K2，

机械制图图形的尺寸标注

Specify dimension line location or [Mtext/Text/Angle]：
PPT文档演模板
机械制图图形的尺寸标注
7）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提示下选取“Rotated”选项，输入“R”，表示将确定尺寸线的旋转角度。继续提示：
PPT文档演模板
机械制图图形的尺寸标注
PPT文档演模板
机械制图图形的尺寸标注
9）Override…按钮：用于设置临时尺寸标注样式代替当前尺寸样式的相应设置，但并不改变当前尺寸标注样式的设置。
10）比较两种尺寸标注样式之间的差别。单击该按钮，弹出Compare Dimension Styles对话框，如图 13-6所示，用以比较已定义过的两种尺寸标注样式之间的差别。
PPT文档演模板
机械制图图形的尺寸标注
13.1.2 尺寸标注样式管理器
尺寸标注样式是用来控制尺寸标注的外观，使尺寸标注的外观符合技术制图（或绘图者）的要求。在 AutoCAD中，尺寸样式是由尺寸标注变量来控制的，每种尺寸标注样式大约有 60 个左右的尺寸变量。在 AutoCAD 2000中，通过尺寸样式管理器以对话框方式方便、直观地设置尺寸标注样式（尺寸标注变量）。
Specify dimension line location or [Mtext/Text/Angle]：
6）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提示下选取“Vertical”选项，输入“V”，表示将标注垂直尺寸。继续提示：

土木工程CAD习题,含答案

第一阶段基础测验一、单选1、(）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息,用户可以对其进行各种布尔运算. (分数：2 分)A。

块B. 多段线C。

面域D. 图案填充标准答案是：C。

您的答案是:2、（）对象可以执行【拉长】命令中的【增量】选项。

（分数：2 分)A。

弧B。

矩形C。

圆D。

圆柱标准答案是:A。

您的答案是:3、(）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同,也可以不同，此命令常用来绘制建筑工程上的墙线：（分数：2 分)A。

直线B。

多段线C. 多线D. 样条曲线标准答案是:C。

您的答案是：4、AutoCAD提供的(）命令可以用来查询所选实体的类型、所属图层空间等特性参数。

（分数：2 分)A. 【距离】（Dist）B. 【列表】（List）C. 【时间】（Time）D. 【状态】(Status）标准答案是：B。

您的答案是：5、默认情况下,AutoCAD提供的多线样式文件为（)。

(分数：2 分)A. acad。

mlnB. acadiso。

linC. acad。

linD。

acadiso。

mln标准答案是：A.您的答案是：6、下列对象执行［偏移］命令后,大小和形状保持不变的是（）。

（分数：2 分)A。

圆弧B。

直线C。

椭圆D。

圆标准答案是：B.您的答案是：7、选中夹点的默认颜色是（). （分数：2 分)A。

红色B. 黄色C. 蓝色D。

绿色标准答案是:C。

您的答案是:8、要将多个夹点作为基夹点并且保持选定夹点之间的几何图形完好如初，请在选择夹点时按住（）键。

（分数：2 分）A。

TabB。

AltC。

CtrlD. Shift标准答案是：D。

您的答案是：9、一组同心圆可由一个已画好的圆用（)命令来实现. (分数:2 分）A。

STRETCHB。

OFFSETC。

EXTENDD。

MOVE标准答案是：B。

您的答案是：10、运用【正多边形】命令绘制的正多边形可以看作是一条()。

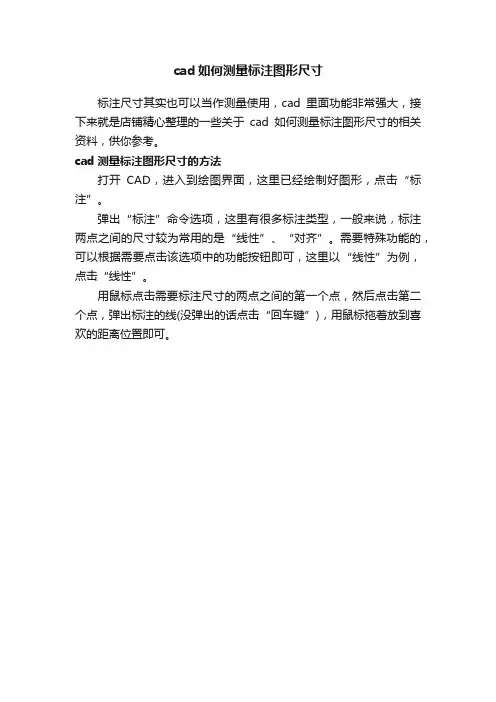

cad如何测量标注图形尺寸

cad如何测量标注图形尺寸
标注尺寸其实也可以当作测量使用，cad里面功能非常强大，接下来就是店铺精心整理的一些关于cad如何测量标注图形尺寸的相关资料，供你参考。

cad测量标注图形尺寸的方法
打开CAD，进入到绘图界面，这里已经绘制好图形，点击“标注”。

弹出“标注”命令选项，这里有很多标注类型，一般来说，标注两点之间的尺寸较为常用的是“线性”、“对齐”。

需要特殊功能的，可以根据需要点击该选项中的功能按钮即可，这里以“线性”为例，点击“线性”。

用鼠标点击需要标注尺寸的两点之间的第一个点，然后点击第二个点，弹出标注的线(没弹出的话点击“回车键”)，用鼠标拖着放到喜欢的距离位置即可。

第10章标注图形尺寸

尺寸标注的规则尺寸标注的组成尺寸标注的类型创建尺寸标注的步骤
AutoCAD 2007基础教程
10.1.1 尺寸标注的规则
在AutoCAD 2007中，对绘制的图形进行尺寸标注时应遵循以下规则。物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中的尺寸以mm为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如°、m 及cm等。图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。
AutoCAD 2007基础教程
10.4.4 圆心标记
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆心的圆弧或圆即可。
圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时，作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中心线，且该值是圆心处小十字线长度的一半。
选择“标注”|“直径”命令(DIMDIAMETER)，或在“标注”工具栏中单击“直径标注”按钮，可以标注圆和圆弧的直径。
直径标注的方法与半径标注的方法相同。当选择了需要标注直径的圆或圆弧后，直接确定尺寸线的位置，系统将按实际测量值标注出圆或圆弧的直径。并且，当通过“多行文字(M)”和“文字(T)”选项重新确定尺寸文字时，需要在尺寸文字前加前缀%%C，才能使标出的直径尺寸有直径符号Ф。
AutoCAD 2007基础教程
10.2.5 设置调整

AutoCAD_主要功能

1.AutoCAD 主要功能：创建与编辑图形、标注图形尺寸、渲染三维图形、输出与打印图形2.AC：提供“二维草图与注释”、“三维建模”、“AutoCAD 经典”三种工作空间模式3.打开“二维草图与注释”工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、状态栏等元素组成4.标题栏：位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息。

菜单栏：由“文件”、“编辑”、“试图”等菜单组成，它们几乎包括AC中全部命令和功能。

“面板”选项板：显示与基于任务的工作空间关联的按钮和控件。

工具栏：是应用程序调用命令的另一种方式，包含许多由图标表示的命令按钮。

绘图窗口：是绘图工作区域，所有的绘图结果都反映在这个窗口中。

“命令行”矿口誉为绘图窗口的底部，用于接收输入的命令，并显示AutoCAD提示信息。

状态栏：显示AutoCAD当前状态。

图形文件可以以“打开”、“只读方式打开”、“局部打开”和“以只读方式局部打开”四种方式。

若以“打开”和“局部打开”打开，可对图形文件进行编辑；以“只读方式打开”和“以只读方式局部打开”则无法对图形文件进行编辑。

按下Ctrl+shift+S 组合键，打开“图形另存为”对话框，同样可以将图形文件保存在不同的位置或以不同的文件名进行保存。

5.系统变量通常是6~10个字符长的缩写名称。

许多系统变量有简单的开关设置。

例如GRIDMODE系统变量用来显示或关闭栅格，当在命令行的“输入GRIDMODE的新值<1>：”提示下输入0时，可以关闭栅格显示；输入1 时可以打开栅格显示。

6.在AC菜单里，若跟有“...”符号表示：单击该命令可打开一个对话框。

7.在“命令行”的快捷菜单中可以选择最近使用过的6个命令8.在“命令行”中执行TEXTSCR命令可以打开“AutoCAD 文本窗口”9.在命令执行过程中，可以随时按ESC键终止执行命令，因为该键是Windows程序用于取消操作的标准键10.坐标系分为世界坐标系WCS和用户坐标系UCS11.点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标、相对极坐标12.在一定比例、观察位置和角度显示图形的区域称为视图13.平铺视口是指把绘图窗口分成多个矩形区域，从而创建多个不同的绘图区域，其中每个区域都可用来查看图形的不同部分14.在“鸟瞰视图”窗口中，可以使用矩形框来设置图形观察范围。

工程制图习题集答案汇总

b'
c'
k' p'
e'
a'
a'
d'
c
a
e a
k
e'
f(e) c
d b
g(d) b
a'
a' p'
d'
c
a
（p） c(d)
a
k
p
k
b PK是正平线
b PK是水平线
班级
学号
姓名
19
4-1 补全立体及其表面上各点和线的三面投影。
（1）
（2）
（3）
a' c'
a"
c" (b')
a'
b'
b"
（4）
(a") b"
1 2 3
（4）
（5）
5-6 求两立体的相贯线，完成投影图。
（1）
（2）
（3）
（4）
（5）
6-1 看懂轴测图，在右侧找出所对应的三视图并将其编号填入圆圈内。
4
5
1
2
3
6
3
4
1
2
5
6
6-2 看懂轴测图，在右侧找出所对应的三视图并将其编号填入圆圈内。
6
2
1
2
φ20
20.8 5.8 20
R2.5
φ12
于 K 点，求作线段 P K 的两投影。
点。
a' c'
b'
X
d'
b d
a c
Z a" c"

绘制二维图形与尺寸标注

形都将是黑色的。
（3）选择菜单命令“绘图/
矩形”，命令行提示“指定第一个
角点或[倒角（C）/标高（E）/
圆角（F）/厚度（T）/宽度（W）]”，
在视图中点击创建第一个角点。
（4）命令行提示“指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]”，输入“d”，
按回车键Enter。
（5）命令行提示“指定矩形的长度<10.0000>”，输入“300”，按回车键Enter。
标注样式设置完成，该标注样式将应用于以后创建的所有标注。
提示：
如果创建了新的标注样式，那么在标注样式管理器对话框的样式列表中，会显示出多个样式
名称，应从中选择一个样式名称，然后点击“置为当前”，在对话框左上角会显示出当前标注的
样式名称，即表明以后创建的标注使用该样式。
图2-3-5
图2-2-10
图2-3-3
绘制两个矩形，并在一个矩形内部
绘制一个圆，圆心位于已有矩形内
的右下方。
（1）启动AutoCAD软件，
选择AutoCAD经典工作空间，选
择菜单命令“视图/三维视图/俯
视”，在状态栏中点击“栅格”按钮，
取消栅格显示。
图2-1-2
（2）在特性工具栏中点击
，在下拉列表中选择黑色，如图
2-1-2所示。此时开始绘制的新图
/两点（2P）/相切、相切、半径（T）]”。
22
图2-1-6图2-1-7
图2-1-8
（13）选择菜单命令“绘图/矩形”，在命令行提示后面输入“fro”或“from”，按回车
键Enter，启动“捕捉自”按钮功能，捕捉并点击矩形右上角点作为基点，如图2-1-7所示。
提示：
在命令行输入“fro”或“from”的作用与点击捕捉自按钮相同。也可按住键盘上的Ctrl键，

图形的尺寸标注

（2）尺寸线：通常与所标注对象平行，放在两尺寸界线之间，尺寸线不能用图形中已有图线代替，必须单独画出。
（3）尺寸界线：从被标注的对象延伸到尺寸线，尺寸界线一般要垂直于尺寸线，但也可以将尺寸界线倾斜。
（4）箭头：在尺寸线两端，用以表明尺寸线的起始位置。AutoCAD 2007提供了各种箭头供用户选择，如图7.1.2 所示。通常在机械制图中习惯以箭头表示尺寸终端，而在建筑制图中习惯以短斜线表示尺寸终端。当然，用户可以根据自己的需要设置各种终端形式。
二、标注类型 AutoCAD提供了多种标注样式和多种设置标注格式的方
法。可以指定所有图形对象和图形的测量值，可以测量垂直和水平距离、角度、直径和半径，创建一系列从公共基准线引出的尺寸线，可以采用连续标注，如图7.1.3所示。
图7.1.3 标注类型
三、尺寸标注的方法标注尺寸时，用户应按照一定的步骤进行操作，这样才能
图“标注样式管理器”对话框
该对话框中各选项功能如下：（1）“样式”选项区：显示图形文件中已有的标注样式。其中，选中的标注样式以高亮度显示。提示：在“样式”选项区中选择样式名称后单击鼠标右键，利用弹出的快捷菜单可以设置当前标注样式、重命名标注样式或删除标注样式。
（2）“列出”下拉列表框：用于控制显示标注样式的过滤条件，即“所有样式”和“正在使用的样式”，前者显示所有标注样式；后者仅显示当前图形使用的标注样式。
保证更快、更准确地进行标注。其一般步骤如下：（1）建立一个新图层，专门用于标注尺寸。（2）创建尺寸标注所需的文本类型。（3）设置尺寸标注格式。（4）保存或输出用户所做的尺寸标注格式，供以后绘图
时使用，从而提高绘图效率。
（5）在标注尺寸前，设置一些常用的辅助定位工具，以便快速、准确地找到所要标注对象的特征点。

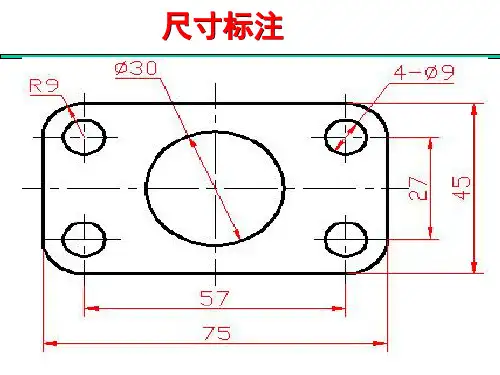

平面图形尺寸标注

平面图形尺寸标注
平面图形绘好后，就需要进行尺寸标注，尺寸标注是制图的一个难点内容，该如何快速有效的地标注尺寸呢？
下面以一个实例为例，说明尺寸标注方法。

改正左图中尺寸标注错误，将正确的尺寸标注在右边的图形中。

平面图形尺寸标注举例
这个例题，我们要完成两个任务，一是找尺寸标注的错误，二是进行正确标注。

一、找图中尺寸标注的错误
尺寸标注的基本要求是八个字：正确、完全、清晰、合理。

对于平面图来说，标注尺寸首先要正确，正确就是要符合国家标准，完全，就是尺寸种类要齐全，不重复，不遗漏。

至于清晰、合理后面相关章节将介绍。

1、怎么标注才正确呢？
尺寸标注不符合国家标准，就不正确。

正确的尺寸标注如下
不符合国家标准的尺寸标注，错误是非常明显的。

例如：
错误尺寸村注
请读者对照表格，自行查找尺寸标注错误，正确的尺寸标注如
正确尺寸标注
2、怎样标注尺寸才完全？
就是尺寸种类要齐全，不重复，不遗漏，这是一个难点，这类错误往往不容易发现，例如例题中R15，标注的是半径，表面上看是正确的，没有错误，又例如56这个尺寸，表面看也没有错误，图中圆孔的直径10，表面也没有错误，但实际上这些尺寸都错了，错在哪儿？
>>按画图顺序去查找尺寸错误，是最有效的方法。

画法1-2
从画图过程看，很容易识别图中错误，因为每画一个图形元素，就必需相应的定形尺寸和定位尺寸，这样就不会出错，从而也就明白图中的错误所在了。

错误尺寸分析
所以，希望大家要记住，按绘图顺序标注尺寸，是最有效的方法，就不会重复和遗漏。

你学懂了吗？。

标注尺寸的基本要求与规则

具有斜截面或缺口的基本体的尺寸标注示例
? 2. 确定回转体的位置时，应确定其轴线，而不应确定其轮廓线。
正确
错误
相交体的尺寸标注示例
? 3. 视图中不应出现“封闭尺寸链”
图中底板高度7，圆筒高度20，总高=7+20=27，若将这三个尺寸同进标出，则形成了“封闭尺寸链”，这是不合理的，三个尺寸中只要有两个确定后，第三个尺寸自然就确定了。所以长、宽、高三个方向的尺寸都应标注为“开式尺寸”。
由于组合体中的各基本形体需要在长、宽、高三个方向定位，所以在这三个方向上都要有定位尺寸，也就要在三个方向上都有尺寸基准。
可以选作尺寸基准的通常是某主要基本体的底面、端（侧）面、对称平面以及回转体的轴线等。
宽度方向尺寸基准
高度方向尺寸基准
长度方向尺寸基准
该组合体左右对称，因此长度方向的尺寸基准为对称平面；由此标出底板上两个圆柱孔的
虑各基本形体的定形尺寸； 2. 选定长、宽、高三个方向的尺寸基准； 3. 逐个标注各基本形体的定形尺寸和定位尺寸。
现以下图中的轴承座为例，说明标注组合体尺寸的方法和步骤。
轴承座
1. 形体分析和初步考虑各基本形体的定形尺寸
凸台5
圆筒2 支撑板3
肋板4
将轴承座分成五个基本形体，初步考虑每个基本形体的定形尺寸，图中带括号的红色数字的尺寸是别的基本形体已标注或由计算可得出的重复尺寸。
64
轴线
20
轮廓线
45
48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺寸线的中断处。
水平方向字头向上

CAD怎么标注弧形的长度

CAD怎么标注弧形的长度
标注在CAD中功能很强大，我们可以用来标注也能测量，经常给一些图形标注尺寸。

那么大家知道CAD怎么标注弧形的长度吗?下面是店铺整理的CAD怎么标注弧形的长度的方法，希望能帮到大家! CAD标注弧形的长度的方法一
1.可以直接双击改弧长。

会显示特性栏，里面有。

2.在命令栏中直接输入 li (LiST) 命令。

选定改弧长。

会出现文本窗口里面有。

CAD标注弧形的长度的方法二
1.记住弧长的快捷命令：dimarc
2.输入dimarc，按回车键，选择弧长，这时，就有你想要的结果了。

如下图所示。
