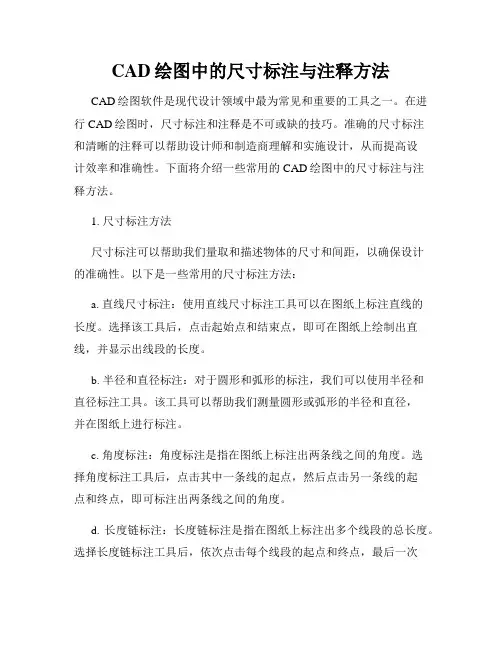

cad常用尺寸标注命令在CAD中，尺寸标注是非常重要的一部分，它可以帮助我们准确地表示出图形的大小和相对位置。
下面是一些常用的尺寸标注命令：1.DLI：线性标注。
这个命令用于测量直线的长度。
选择这个命令后，你需要选择两条直线或者一条直线和一个点来标注长度。
2.DAL：对齐标注。
这个命令用于测量斜线的长度。
选择这个命令后，你需要选择两条斜线或者一条斜线和一点来标注长度。
3.DAN：角度标注。
这个命令用于测量两条直线之间的角度。
选择这个命令后，你需要选择两条直线来标注它们之间的角度。
4.DAR：弧长标注。
这个命令用于测量圆弧的长度。
选择这个命令后，你需要选择一条圆弧来标注它的长度。
5.DRA：半径标注。
这个命令用于测量半圆或圆弧的半径。
选择这个命令后，你需要选择一条半圆弧或圆弧来标注它的半径。
6.DDI：直径标注。
这个命令用于测量圆的直径。
选择这个命令后，你需要选择一个圆来标注它的直径。
7.DCE：圆心标注。
这个命令用于标注圆的中心位置。
选择这个命令后，你需要选择一个圆来标注它的中心位置。
8.LE：引线标注。
这个命令允许你创建一个引线，引线可以指向一个或多个对象，并可以包含文本注释或从属尺寸。
9.TOL：公差标注。
这个命令用于添加或编辑尺寸公差。
选择这个命令后，你需要选择一个尺寸标注来添加或编辑其公差值。
以上就是CAD中常用的尺寸标注命令，每个命令都有其特定的用途和操作方式，你可以根据需要选择相应的命令进行操作。
在使用这些命令时，你需要注意以下几点：1.在选择尺寸线位置时，应该让尺寸线放置在合适的位置，不要让尺寸线之间交叉或者重叠。
2.在选择尺寸界线时，应该让尺寸界线与对应的对象完全相交，不要留有间隙或者超出对象范围。
3.在选择尺寸箭头时，应该让尺寸箭头的位置合适，不要让箭头放置在奇怪的位置或者与其他元素冲突。
4.在添加公差值时，应该根据实际情况选择合适的公差类型和值，以确保标注的准确性。
总之，掌握好CAD中的尺寸标注命令可以帮助你更好地完成绘图工作，提高绘图效率和质量。
工程制图尺寸标注方法工程制图尺寸标注是指通过标注箭头、数字和线段等方法，将工程图纸上各个要素的实际尺寸表达出来。
正确的尺寸标注能够准确传达设计意图，提高图纸的可读性和工程的准确性。
下面将详细介绍一些常见的工程制图尺寸标注方法。
1. 尺寸线：尺寸线是标注尺寸的基础线，也是连接两个标注点的线。
它一般以直线或曲线的形式出现在标注点与标注线之间，标注线的长度应尽可能少，以便于在不改变尺寸精度的前提下，使标注清晰、典雅。
标注线应细而精确。
2. 尺寸数字：尺寸数字是标注尺寸的具体数值，一般显示在标注线的外侧，指向标注点。
尺寸数字字体应清晰、规范，数字高度一般比图形线条的高度小，以免造成视觉上的混淆。
3. 尺寸箭头：尺寸箭头是指标注点两侧的箭头，用于界定标注区域，清晰的标注箭头能够减少歧义，提高图纸的可读性。
尺寸箭头通常画在尺寸线的两侧，表示尺寸的端点。
4. 链接线：链接线是连接尺寸箭头和标注数字的线段。
它一般画在图形线外与尺寸线相接的地方，是标注的连接线。
链接线不应与图形线重叠，以免混淆尺寸的标注。
5. 间隔线：当一组尺寸在图纸上相互靠近，无法按照常规的标注方法进行标注时，可以使用间隔线进行标注。
间隔线是一组平行的线段，用于承载尺寸数字，减少图纸上标注的混乱。
6. 比例尺：当工程图纸的比例较大或缩小时，为了方便读者对图纸尺寸的直观理解，可以在绝对尺寸标注之外，同时使用比例尺进行标注。
比例尺一般位于图纸边角或者标题栏处。
此外，标注尺寸时还需要注意以下几点：1. 尺寸标注要使用统一的单位，如毫米、厘米、米等。
如果需要使用英制单位，应在标注上注明。
2. 尽量避免重叠，尺寸标注应该清晰、有序，互不影响。
如果尺寸线过于拥挤，可以使用间隔线。
3. 标注线不应与图形线重合，应与标注尺寸的方向垂直或平行。
标注线长度应尽可能短，以节省空间。
4. 标注应清晰、规范，字体应具备良好的可读性。
标注线和标注数字应有适当的间距，以免混淆。

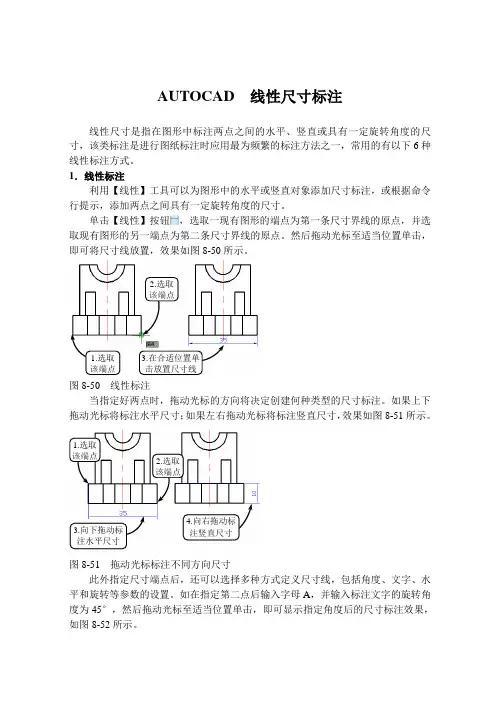

AUTOCAD 线性尺寸标注线性尺寸是指在图形中标注两点之间的水平、竖直或具有一定旋转角度的尺寸，该类标注是进行图纸标注时应用最为频繁的标注方法之一，常用的有以下6种线性标注方式。
1．线性标注利用【线性】工具可以为图形中的水平或竖直对象添加尺寸标注，或根据命令行提示，添加两点之间具有一定旋转角度的尺寸。
单击【线性】按钮，选取一现有图形的端点为第一条尺寸界线的原点，并选取现有图形的另一端点为第二条尺寸界线的原点。
然后拖动光标至适当位置单击，即可将尺寸线放置，效果如图8-50所示。
图8-50 线性标注当指定好两点时，拖动光标的方向将决定创建何种类型的尺寸标注。
如果上下拖动光标将标注水平尺寸；如果左右拖动光标将标注竖直尺寸，效果如图8-51所示。
图8-51 拖动光标标注不同方向尺寸此外指定尺寸端点后，还可以选择多种方式定义尺寸线，包括角度、文字、水平和旋转等参数的设置。
如在指定第二点后输入字母A ，并输入标注文字的旋转角度为45°，然后拖动光标至适当位置单击，即可显示指定角度后的尺寸标注效果，如图8-52所示。
1.选取该端点 2.选取该端点3.在合适位置单击放置尺寸线 1.选取该端点 2.选取该端点3.向下拖动标注水平尺寸 4.向右拖动标注竖直尺寸图8-52 标注文本旋转效果2．对齐标注要标注倾斜对象的真实长度可以利用【对齐】工具。
利用该工具添加的尺寸标注，其尺寸线与用于指定尺寸界限两点之间的连线平行。
使用该工具可以方便快捷地对斜线、斜面等具有倾斜特征的线性尺寸进行标注。
单击【对齐】按钮，选取一点确定第一条尺寸界线原点，并选取另一点确定第二条尺寸界线原点。
然后拖动光标至适当位置单击放置尺寸线，效果如图8-53所示。
图8-53 指定两点标注对齐尺寸3．角度标注利用【角度】工具经常标注一些倾斜图形如肋板的角度尺寸。
利用该工具标注角度时，可以通过选取两条边线、3个点或一段圆弧来创建角度尺寸。
单击【角度】按钮，依次选取角的第一条边和第二条边，并拖动光标放置尺寸线即可完成角度标注。

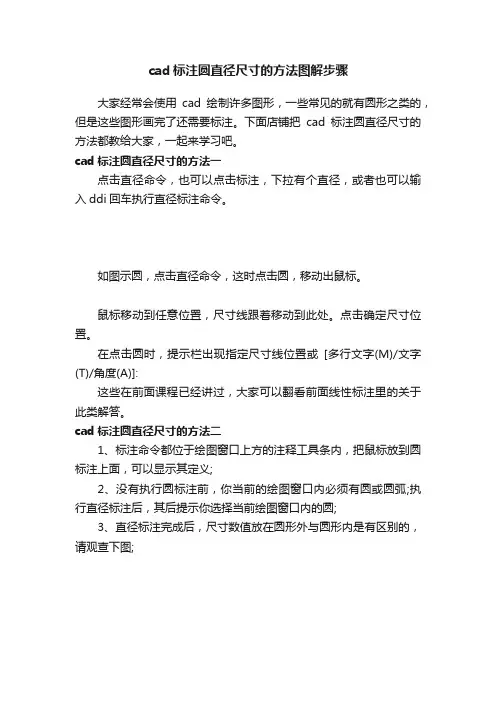

cad标注圆直径尺寸的方法图解步骤
大家经常会使用cad绘制许多图形，一些常见的就有圆形之类的，但是这些图形画完了还需要标注。
下面店铺把cad标注圆直径尺寸的方法都教给大家，一起来学习吧。
cad标注圆直径尺寸的方法一
点击直径命令，也可以点击标注，下拉有个直径，或者也可以输入ddi回车执行直径标注命令。
如图示圆，点击直径命令，这时点击圆，移动出鼠标。
鼠标移动到任意位置，尺寸线跟着移动到此处。
点击确定尺寸位置。
在点击圆时，提示栏出现指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:
这些在前面课程已经讲过，大家可以翻看前面线性标注里的关于此类解答。
cad标注圆直径尺寸的方法二
1、标注命令都位于绘图窗口上方的注释工具条内，把鼠标放到圆标注上面，可以显示其定义;
2、没有执行圆标注前，你当前的绘图窗口内必须有圆或圆弧;执行直径标注后，其后提示你选择当前绘图窗口内的圆;
3、直径标注完成后，尺寸数值放在圆形外与圆形内是有区别的，请观查下图;。

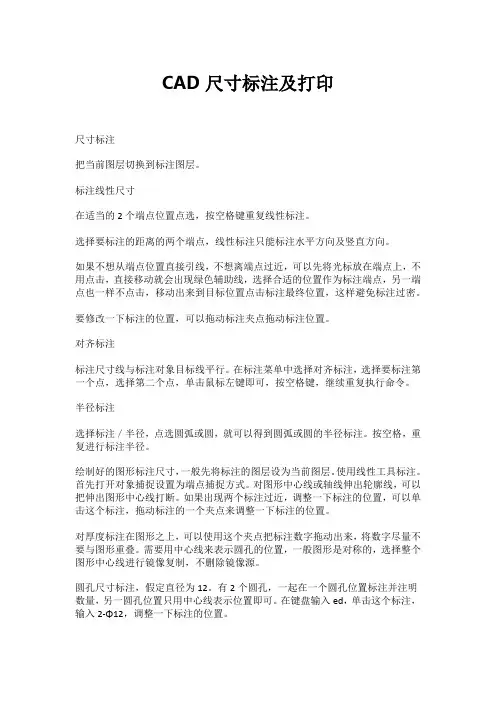

CAD尺寸标注及打印尺寸标注把当前图层切换到标注图层。
标注线性尺寸在适当的2个端点位置点选，按空格键重复线性标注。
选择要标注的距离的两个端点，线性标注只能标注水平方向及竖直方向。
如果不想从端点位置直接引线，不想离端点过近，可以先将光标放在端点上，不用点击，直接移动就会出现绿色辅助线，选择合适的位置作为标注端点，另一端点也一样不点击，移动出来到目标位置点击标注最终位置，这样避免标注过密。
要修改一下标注的位置，可以拖动标注夹点拖动标注位置。
对齐标注标注尺寸线与标注对象目标线平行。
在标注菜单中选择对齐标注，选择要标注第一个点，选择第二个点，单击鼠标左键即可，按空格键，继续重复执行命令。
半径标注选择标注／半径，点选圆弧或圆，就可以得到圆弧或圆的半径标注。
按空格，重复进行标注半径。
绘制好的图形标注尺寸，一般先将标注的图层设为当前图层。
使用线性工具标注。
首先打开对象捕捉设置为端点捕捉方式。
对图形中心线或轴线伸出轮廓线，可以把伸出图形中心线打断。
如果出现两个标注过近，调整一下标注的位置，可以单击这个标注，拖动标注的一个夹点来调整一下标注的位置。
对厚度标注在图形之上，可以使用这个夹点把标注数字拖动出来，将数字尽量不要与图形重叠。
需要用中心线来表示圆孔的位置，一般图形是对称的，选择整个图形中心线进行镜像复制，不删除镜像源。
圆孔尺寸标注，假定直径为12。
有2个圆孔，一起在一个圆孔位置标注并注明数量，另一圆孔位置只用中心线表示位置即可。
在键盘输入ed，单击这个标注，输入2-Φ12，调整一下标注的位置。
图纸打印设置在打印范围这里选择窗口，选择要打印的区域，预览一下，如果有一部分没有显示选择，选择居中打印，预览一下就完全能够显示。
图纸中心线以及标注使用红色以及绿色等颜色，如果进行黑白打印，这些线会呈现一种比较浅灰色。
在工具栏输出有个打印样式表，在按打印按钮或打印菜单的时候(快捷命令：ctrl+p)，在打印窗口出现一个打印样式表，默认的是acad.ctb的打印样式表。
