如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法,具体有以下两种标注方法:一般钢筋的表示方法常用构件的代号⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法:标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法:标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋 5Φ25,通长布置;一、箍筋表示方法:⑴φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍;⑵φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍;⑶φ82002 表示箍筋为φ8,间距为200,双肢箍;⑷φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法:标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法:标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋 5Φ25,通长布置;五、标注示例:KL73300×700 Y500×2502Φ25N4Φ184Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7,有三跨,断面宽300,高700;Y500×250 表示梁下加腋,宽500,高 250;N4Φ18 表示梁腰中抗扭钢筋;2Φ25 表示箍筋和架立筋;表示梁上皮标高;钢筋混凝土粘结锚固能力可以由四种途径得到:①钢筋与混凝土接触面上化学吸附作用力,也称胶结力;②混凝土收缩,将钢筋紧紧握固而产生摩擦力;③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力;④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力;通长钢筋就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件如梁整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径;贯通筋既可以是受力钢筋,也可以是架力钢筋;支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋;一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋;当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋;至于端支座负筋,中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋,通常设置在板的支座端支座,中间支座,位置在板的上皮,其作用是抵抗板的负弯矩,也可以叫板负筋现在板中差不多都有两层,下层筋都是通长的,应该叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋;主要作用是:由于梁的某部受到大的集中荷载作用,可能会使梁上引起斜裂缝,特别是力作用在受拉区内,为了使梁体不产生局部严重破坏,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,就必须配吊筋了,还要加配附加箍筋;“腹筋”作用:梁的抗扭它在设计上属构造配筋,即力学上不用设计计算具体力的大小,按国家设计规范的构造要求查得此数据;当梁高大到一定要求时,就得加设腰筋,按多少、加多大规格按构造要求规范查得;1、什么是负弯矩:在弯矩图上如果你学过结构力学你可以跳过这一部分,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩;打个比方,你用手拗一只筷子,向下拗的时候,是筷子下部先断;这是正弯矩,向上拗的时候,是是筷子上部先断,这是负弯矩;明白了正负弯的区别,你就可以往下看了;2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上常常简称为“负筋”,一般来说,常碰到的负弯矩筋有两种,一种是楼板与梁交接的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应该是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米左右;另一种就是梁的支座处,因为梁支端两端受向下的弯矩,在梁支座处,存在负弯矩,这是一个关键部位,常按锚固要求放一定的负筋3、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋上通长筋1长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息;以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥+5d,为直锚,取Max{Lae,+5d };钢筋的端支座锚固值=支座宽≤Lae或≤+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d };钢筋的中间支座锚固值=Max{Lae,+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=梁宽-2×保护层+2×抗震弯钩值+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=箍筋根数/2×构造筋根数/2;如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距;6、箍筋箍筋长度=梁宽-2×保护层+梁高-2×保护层+2×+8d箍筋根数=加密区长度/加密区间距+1×2+非加密区长度/非加密区间距-1+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d;如下图所示7、吊筋吊筋长度=2锚固+2斜段长度+次梁宽度+250,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+Ln/3+前中间支座值+Ln/3+后中间支座值;第二排为该跨净跨长+Ln/4+前中间支座值+Ln/4+后中间支座值;其他钢筋计算同首跨钢筋计算;三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋,如下图所示这里,我们以2、5及6钢筋为例进行分析:2钢筋—悬臂上通筋=通跨净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯-4个保护层+钢筋的斜段长+下层钢筋锚固入梁内+支座锚固值5钢筋—上部下排钢筋=Ln/4+支座宽+6钢筋—下部钢筋=Ln--保护层+15d2、箍筋1、如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算,上部钢筋存在斜长的时候,斜段的高度及下部钢筋的长度;如果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可;2、悬臂梁的箍筋根数计算时应不减去次梁的宽度;根据修定版03G101-1的66页;第二节其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于:1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d;3、上部纵筋锚入支座,不再考虑+5d的判断值;未尽解释请参考03G101-1说明;二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高-保护层+Lae,第二排主筋锚固长度≥Lae;4、梁中部筋伸至梁端部水平直锚,再横向弯折15d;5、箍筋的加密范围为≥≥;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致;第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法;需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+内侧钢筋长度=墙长-保护层+弯折暗拄与墙身相平水平钢筋根数=层高/间距+1暗梁、连梁墙身水平筋照设2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙净长+锚固长度弯锚、直锚B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+内侧钢筋长度=墙净长+锚固长度弯锚、直锚水平钢筋根数=层高/间距+1暗梁、连梁墙身水平筋照设注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造;3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d; 当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d;二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙身纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙身纵筋长度=层净高+顶层锚固长度墙身竖向钢筋根数=墙净长/间距+1墙身竖向钢筋从暗柱、端柱边50mm开始布置中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d;三、墙身拉筋1、长度=墙厚-保护层+弯钩弯钩长度=+2D2、根数=墙净面积/拉筋的布置面积注:墙净面积是指要扣除暗端柱、暗连梁,即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积;拉筋的面筋面积是指其横向间距×竖向间距;例:80003840/600600第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙柱纵筋长度=层净高+顶层锚固长度注意:如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋;因为端柱可以看作是框架柱,所以其锚固也同框架柱相同;二、箍筋:依据设计图纸自由组合计算;第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度=洞口宽度+左右两边锚固值Lae中间层连梁纵筋长度=洞口宽度+左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=LAE-100/150+12+洞口宽-502/间距+1顶层中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=洞口宽-502/间距+1中间层二、暗梁 1、主筋长度=暗梁净长+锚固 2、箍筋第三章柱 KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+Max{10D,200mm} 二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动;一般是按2根进行计算软件中是按三根; 第二章中间层一、柱纵筋 1、 KZ中间层的纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋 1、KZ中间层的箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距-1 03G101-1中,关于柱箍筋的加密区的规定如下 1首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密; 2首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密; 第三节顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同;参看03G101-1第37、38页一、角柱角柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么角柱顶层钢筋锚固值是如何考虑的呢弯锚≦Lae:梁高-保护层+12da、内侧钢筋锚固长度为直锚≧Lae:梁高-保护层≧b、外侧钢筋锚固长度为柱顶部第一层:≧梁高-保护层+柱宽-保护层+8d柱顶部第二层:≧梁高-保护层+柱宽-保护层注意:在GGJ 中,内侧钢筋锚固长度为弯锚≦Lae:梁高-保护层+12d直锚≧Lae:梁高-保护层外侧钢筋锚固长度=Max{ ,梁高-保护层+柱宽-保护层}二、边柱边柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固:a、内侧钢筋锚固长度为弯锚≦Lae:梁高-保护层+12d直锚≧Lae:梁高-保护层b、外侧钢筋锚固长度为:≧注意:在GGJ 中,内侧钢筋锚固长度为弯锚≦Lae:梁高-保护层+12d直锚≧Lae:梁高-保护层外侧钢筋锚固长度=Max{ ,梁高-保护层+柱宽-保护层}三、中柱中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢中柱顶层纵筋的锚固长度为弯锚≦Lae:梁高-保护层+12d直锚≧Lae:梁高-保护层注意:在GGJ 中,处理同上;第四章板在实际工程中,我们知道板分为预制板和现浇板,这里主要分析现浇板的布筋情况;板筋主要有:受力筋单向或双向,单层或双层、支座负筋、分布筋、附加钢筋角部附加放射筋、洞口附加钢筋、撑脚钢筋双层钢筋时支撑上下层;一、受力筋软件中,受力筋的长度是依据轴网计算的;受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩如果是Ⅰ级筋;根数=轴线长度-扣减值/布筋间距+1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数=布筋范围-扣减值/布筋间距+1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋角部附加放射筋、洞口附加钢筋、支撑钢筋双层钢筋时支撑上下层根据实际情况直接计算钢筋的长度、根数即可,在软件中可以利用直接输入法输入计算;第五章常见问题为什么钢筋计算中,135o弯钩我们在软件中计算为我们软件中箍筋计算时取的实际上是弯钩加上量度差值的结果,我们知道弯钩平直段长度是10D,那么量度差值应该是,下面我们推导一下这个量度差值的来历:按照外皮计算的结果是1000+300;如果按照中心线计算那么是:1000-D/2-d+135/360D/2+d/22+300,这里D取的是规范规定的最小半径,此时用后面的式子减前面的式子的结果是:≈;梁中出现两种吊筋时如何处理在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25;而后面的次梁宽度按照与吊筋一一对应的输入进去如250/3002B22对应250梁宽;2B25对应300梁宽当梁的中间支座两侧的钢筋不同时,软件是如何处理的当梁的中间支座两侧的钢筋不同时,我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋;软件计算的原则是支座两侧的钢筋相同,则通过;不同则进行锚固;判断原则是输入格式相同则通过,不同则锚固;如右支座负筋为5B22,下一跨左支座负筋为5B22+2B20,则5根22的钢筋通过支座,2根20锚固在支座;梁变截面在软件中是如何处理的在软件中,梁的变截面情况分为两种:1、当高差>1/6的梁高时,无论两侧的格式是否相同,两侧的钢筋全部按锚固进行计算;弯折长度为15d+高差;2、当高差<1/6的梁高时,按支座两侧的钢筋不同的判断条件进行处理;如果框架柱的混凝土强度等级发生变化,我们如何处理柱纵筋如果框架柱的混凝土强度等级发生变化,柱纵筋的处理分两种情况:1、若柱纵筋采用电渣压力焊,则按柱顶层的混凝土强度等级设置;2、若柱纵筋采用绑扎搭接,例如1~2层为C45,3~10层为C35,则柱要分开来建立两个构件:一个为C45,为3层,但3层只输入构件截面尺寸及层高,目的是不让2层作为顶层计算锚固;另一个构件建立1~10层,1~2层只输入构件截面尺寸及层高,钢筋信息自3层开始输入,这样就可以解决问题了;每米高圆形柱螺旋钢筋长度计算公式:L=NPP+D-2b+do^2π^2^+两个弯钩长度式中: N=螺旋圈数,N=L/PL为构件长即圆形柱长 P=螺距 D=构件直径 do=螺旋钢筋的直径 b=保护层厚度. 另外:钢筋理论质量=钢筋计算长度该钢筋每米质量钢筋总耗质量=钢筋理论质量1+钢筋铁件损耗率钢筋理论质量计算捷径:钢筋理论质量=钢筋直径的平方以毫米为单位。
工程图纸中的一些标注解释管路敷设标注方法sc:焊接钢管tc:电线管薄钢管pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管导线敷设部位:CT:电缆桥架敷设SR:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC:吊顶内敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内wc:暗敷设在墙内WE:沿墙明敷设FC:预埋在地面内cc:暗敷设在顶板内SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊?答:铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设,最后的CC是暗敷在顶板内的意思。
图纸明细栏各种材料标注⽅法4产品图样材料标注⽰例(2006)简易前⾔:本⽂列举了各种材料在⼯程图纸明细栏中的标注⽅法。
简易⽬录: ⼀、型钢等常⽤材料;⼆、标准件;三、电镀与化学处理;四、未注公差;五、强检要求及关重特性⼀、常⽤材料标注⽰例1、型钢(1)热轧圆钢和⽅钢优质钢普通钢圆(⽅)钢20-2 GB/T 702-8635 GB/T 699-99 圆(⽅)钢20-2 GB/T 702-86Q235A GB/T 700-88注:1、20表⽰圆钢直径(⽅钢边长),2表⽰直径精度等级(分1,2,3组,1组为最⾼精度)35、Q235A表⽰材料牌号2、GB/T 702-86的规格范围为5.5~250。
(2)冷拉圆钢、⽅钢和六⾓钢冷拉圆(⽅、六⾓)钢11-20GB/T 905-9435 GB/T 3078-94注:20表⽰圆钢直径、⽅钢边长、六⾓钢对边长,11表⽰直径精度级别,35表⽰材料牌号2、钢板(1)按材质优质钢或普通钢、轧制冷或热、规格薄或厚分别标注:注: 2.0、8等表⽰钢板厚度,A表⽰厚度精度等级(分A、B两级,A级为⾼精度等级,选B级则不标注),Ⅱ表⽰钢板质量级别,S表⽰拉延级别(Z-最深、S-深拉延、P-普通)20、Q235A表⽰材料牌号薄厚分界:薄板0.5 mm~4 mm,厚板4 mm~200 mmGB/T 708-88为冷轧板规格标准(厚度0.2 mm~5.0 mm)(2)不锈钢冷轧钢板:1.0 GB/T 708-88钢板1Cr18Ni9 GB/T 3280-92(3)深冲压钢板:油箱等深冲压钢板:牌号:SC1-深冲,SC2、SC3超深冲标记⽅法:钢板SC1—1.0GB/T 5213-2001 或⽤牌号ST14、ST16, 不加GB/T 5213-20013、钢丝按材质优质钢丝或普通钢丝及弹簧钢丝分别标注注:弹簧钢丝对材料牌号⽆特殊要求可以不写,只写C或F4、钢管钢管按⽆缝管、焊管分别标注,⽆缝管只能是优质钢,焊管优质钢、普通钢都有:注:30表⽰外径,2表⽰壁厚,DY表⽰状态(R-软、DY-低硬、Y-硬),外径精度(D1、D2、D3),壁厚精度(S1、S2、S3),10、Q235A表⽰材料牌号5、车轮制动嵌件HT200 GB/T 9439-88。
机械制图标注常用符号大全在机械制图中,标注符号的使用非常重要,能够准确传达设计意图,提高制图的规范性和准确性。
本文将为大家介绍机械制图中常用的标注符号,以便读者更好地理解和运用这些符号。
1. 尺寸标注符号1.1 直线尺寸标注(单位mm)图中的直线尺寸标注以水平方向为主,使用箭头和水平线标注。
例如,箭头指向直线,并在直线开始和结束处标注尺寸,水平线与箭头相连。
1.2 圆弧尺寸标注(单位mm)圆弧尺寸标注时,标注标准为“R+圆弧半径”,箭头指向圆弧,并在圆弧两端标注尺寸。
1.3 角度尺寸标注(单位度)角度尺寸标注时,使用一个带箭头的弧线标注角度,箭头指向角度所在的位置。
2. 材料标注符号2.1 实心箭头当需要标注零件材料时,可以使用实心箭头。
箭头指向零件,并在箭头下方写明材料的名称。
2.2 斜线斜线用于标注具有特定材料的某一部分。
在对应部分上画斜线,并在斜线上方写明材料的名称。
3. 表面质量标注符号3.1 光滑标注用于标注需要精加工的表面。
在表面上画两条平行的短线,中间填充黑色。
3.2 粗糙标注用于标注需要加工的表面。
在表面上画两条平行的短线,中间填充斜线。
4. 其他常用符号4.1 弯曲线用于标注某一曲面需要弯曲的部分,在弯曲的部分上画一条曲线,并在曲线下方注明需要的弯曲角度和方向。
4.2 过渡符号过渡符号用于标注某一部分的外形过渡。
在过渡的两端画上三角形,并在三角形内部写明过渡的尺寸。
4.3 平行线用于标注平行的两个部分。
在标注的两部分之间画上平行线,并在线上方写明“//”符号。
总结:本文介绍了机械制图中常用的标注符号,包括尺寸标注、材料标注、表面质量标注和其他常用符号。
这些符号能够准确传达设计意图,提高制图的规范性和准确性。
希望读者能够掌握这些符号的使用方法,提升自己的机械制图能力。

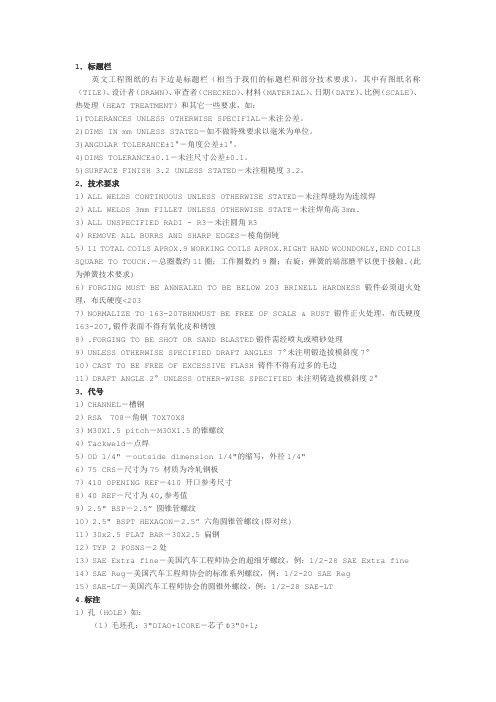

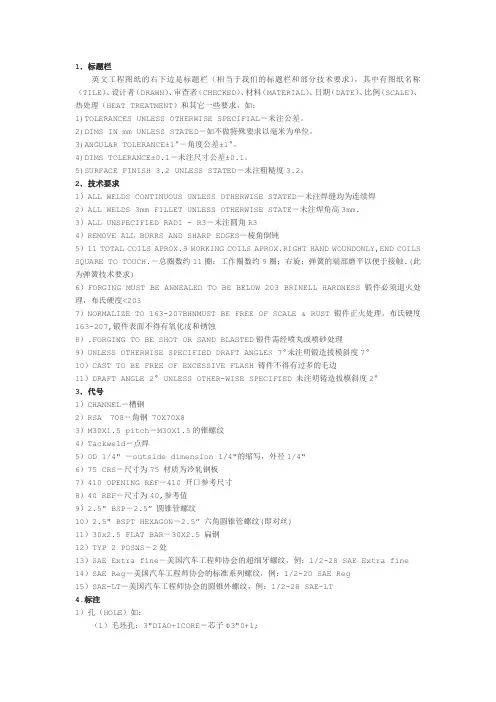

1.标题栏英文工程图纸的右下边是标题栏(相当于我们的标题栏和部分技术要求),其中有图纸名称(TILE)、设计者(DRAWN)、审查者(CHECKED)、材料(MATERIAL)、日期(DATE)、比例(SCALE)、热处理(HEAT TREATMENT)和其它一些要求,如:1)TOLERANCES UNLESS OTHERWISE SPECIFIAL-未注公差。
2)DIMS IN mm UNLESS STATED-如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1°-角度公差±1°。
4)DIMS TOLERANCE±0.1-未注尺寸公差±0.1。
5)SURFACE FINISH 3.2 UNLESS STATED-未注粗糙度3.2。
2.技术要求1)ALL WELDS CONTINUOUS UNLESS OTHERWISE STATED-未注焊缝均为连续焊2)ALL WELDS 3mm FILLET UNLESS OTHERWISE STATE-未注焊角高3mm.3)ALL UNSPECIFIED RADI - R3-未注圆角R34)REMOVE ALL BURRS AND SHARP EDGES-棱角倒钝5)11 TOTAL COILS APROX.9 WORKING COILS APROX.RIGHT HAND WOUNDONLY,END COILS SQUARE TO TOUCH.-总圈数约11圈;工作圈数约9圈;右旋;弹簧的端部磨平以便于接触.(此为弹簧技术要求)6)FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理,布氏硬度<2037)NORMALIZE TO 163-207BHNMUST BE FREE OF SCALE & RUST锻件正火处理,布氏硬度163-207,锻件表面不得有氧化皮和锈蚀8).FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或喷砂处理9)UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7°10)CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边11)DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°3.代号1)CHANNEL-槽钢2)RSA708-角钢 70X70X83)M30X1.5 pitch-M30X1.5的锥螺纹4)Tackweld-点焊5)OD 1/4" -outside dimension 1/4"的缩写,外径1/4"6)75 CRS-尺寸为75 材质为冷轧钢板7)410 OPENING REF-410 开口参考尺寸8)40 REF-尺寸为40,参考值9)2.5" BSP-2.5” 圆锥管螺纹10)2.5" BSPT HEXAGON-2.5” 六角圆锥管螺纹(即对丝)11)30x2.5 FLAT BAR-30X2.5 扁钢12)TYP 2 POSNS-2处13)SAE Extra fine-美国汽车工程师协会的超细牙螺纹,例:1/2-28 SAE Extra fine 14)SAE Reg-美国汽车工程师协会的标准系列螺纹,例:1/2-20 SAE Reg15)SAE-LT-美国汽车工程师协会的圆锥外螺纹,例:1/2-28 SAE-LT4.标注1)孔(HOLE)如:(1)毛坯孔:3"DIAO+1CORE-芯子Φ3"0+1;(2)加工孔:1"DIA-Φ1";(3)铰孔:1"/4 DIA REAM-铰孔Φ1"/4;(4)螺纹孔的标注一般要表示出螺纹的直径,每英寸牙数(螺矩)、螺纹种类、精度等级、钻深、攻深,方向等。
建筑图纸符号大全建筑图纸是建筑设计师和工程施工人员之间交流的重要工具,其中图纸符号是一种约定俗成的语言,用于代表不同的建筑元素和构件。
本文将介绍一些常见的建筑图纸符号,帮助读者了解、识别和使用这些符号。
1. 墙体符号1.1 砖墙•实心砖墙:表示实体砖墙,用实线表示。
•空心砖墙:表示中空砖墙,用虚线表示。
•花岗岩墙:表示花岗岩石墙,用点划线表示。
•玻璃墙:表示玻璃幕墙或玻璃隔断墙,用间断的斜线表示。
1.2 柱子和梁•矩形柱子:用实线的矩形表示。
•圆柱子:用实线的圆形表示。
•梁:用横线表示,上方标注梁的尺寸和型号。
1.3 钢结构•钢柱:用粗实线表示。
•钢梁:用粗线表示,上方标注梁的尺寸和型号。
2. 地面符号2.1 地面材料•地砖:用实线的小方块表示。
•木地板:用小矩形表示。
2.2 地面特征•地板高处:用细实线标注高程。
•地面下沉:用细虚线标注下沉的距离。
3. 窗户和门的符号3.1 窗户•普通窗户:用实线的横线表示。
•悬空窗户:用横线和竖线组成的网格表示。
•排风窗:用竖线和斜线组成的网格表示。
3.2 门•单开门:用实线的竖线表示。
•推拉门:用实线的左箭头和右箭头表示。
4. 设备符号4.1 空调•空调主机:用实线的方框表示。
•空调出风口:用半圆表示。
4.2 水电管道•水管:用实线表示,上方标注管径。
•排水管:用横线和竖线组成的网格表示。
•电线:用波浪线表示,上方标注电压等级。
5. 标尺和尺寸符号5.1 标尺•水平标尺:用平行的实线表示。
•垂直标尺:用垂直的实线表示。
5.2 尺寸•线性尺寸:用细实线和上方的实线箭头表示,标注尺寸数值。
•半径尺寸:用圆弧和上方的实线箭头表示,标注半径数值。
6. 符号说明在建筑图纸中,符号通常会在图纸的一角或边缘处附上文字说明,以便读者理解和识别。
符号说明的常见内容包括材料、型号、尺寸等。
结论建筑图纸符号是建筑设计和施工的重要工具,通过了解和使用这些符号,可以更好地与设计师和工程施工人员进行交流。
施工中常见的标注与例解读施工过程中,标注是非常重要的一环。
通过标注,可以对施工图纸进行解读与理解,帮助各方在施工中进行正确的操作和沟通。
本文将介绍施工中常见的标注,并对其中一些常见的标注进行解读与例子说明。
一、尺寸标注在施工图纸中,尺寸标注用于表示构件的精确尺寸。
通常采用直线箭头表示,箭头指向被标注的线段,并配以尺寸数值。
例如,某一墙体的尺寸标注为:4000mm。
这表示该墙体的长度为4000毫米。
二、标高标注标高标注用于表示构件或平面相对于基准面的高度。
常用的标注形式包括直线箭头和文字标注。
例如,某一柱子标高标注为:标高1000,表示该柱子的高度为1000米。
三、符号标注符号标注用于在施工图纸中标识和表示物体的性质、要求等。
符号标注通常使用一些特定的图形、图案或文字符号。
例如,电线的标注符号为“∥”,表示该线为电线。
四、材料标注材料标注用于在施工图纸中标识使用的材料种类、规格、尺寸等信息。
通常采用文字标注的形式,例如,某一墙体材料的标注为:砖砌墙,规格为240×115×53。
这表示该墙体使用的是规格为240×115×53的砖砌墙。
五、孔洞标注孔洞标注用于标识施工图纸中的孔洞位置、形状、尺寸等信息。
一般采用不同的图形或文字说明来表示。
例如,某一墙体上的孔洞标注为:直径500mm,表示该墙体上有一个直径为500毫米的孔洞。
六、连接标注连接标注用于表明构件之间的连接方式、方法以及所需的连接件等信息。
该标注通常以文字形式呈现,例如,某一梁柱连接的标注为:螺栓连接,每组连接螺栓数量为4个。
这表示该梁柱连接采用螺栓连接方式,每组连接螺栓数量为4个。
七、施工顺序标注施工顺序标注用于标明施工工序的顺序和要求。
该标注通常以文字形式呈现,例如,某一墙体的施工顺序标注为:先砌墙,后抹灰。
这表示在施工时,首先需要进行墙体的砌筑,然后再进行抹灰工序。
综上所述,标注在施工中起着至关重要的作用。
如何看钢筋图纸热扎钢筋等级和直径符号强度等公称直径外形钢种符号主要用途常用材料级代号mmHPB235 光圆低碳钢8--20 非预应力Q235HRB335 6--50 20MnSi 月牙肋非预应力、预应力HRB400 6--50 25MnSiRRB400 6--50 预应力40Si2MnV合金钢钢筋的标注在图样中一般采用引出线的方法,具体有以下两种标注方法:①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20 :Ф8 @ 200 :Ф:表示钢筋等级直径符号3:表示钢筋的根数8 :表示钢筋直径Ф:表示钢筋等级直径符号@ :相等中心距符号20 :表示钢筋直径200 :相邻钢筋的中心距(≤200mm )一般钢筋的表示方法名称图例名称图例名称图例钢筋带直钩的断面钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩无弯钩的套管接头的钢筋端部钢筋塔接常用构件的代号序号名称代号序号名称代号序号名称代号1 板 B 15 吊车梁DL 29 基础J2 屋面板WB 16 圈梁QL 30 设备基础SJ3 空心板KB 17 过梁GL 31 桩ZH4 槽形板CB 18 连系梁LL 32 柱间支撑ZC5 折板ZB 19 基础梁JL 33 垂直支撑CC6 密筋板MB 20 楼梯梁TL 34 水平支撑SC7 楼梯板TB 21 懔条LT 35 梯T8 盖板或沟盖板GB 22 屋架WJ 36 雨蓬YP9 挡雨板或口板檐板YB 23 托架TJ 37 阳台YT10 吊车安全走道板DB 24 天窗架CJ 38 梁垫LD11 墙板QB 25 框架KJ 39 预埋件M12 天沟板TGB 26 钢架GJ 40 天窗端壁TD13 梁L 27 支架ZJ 41 钢筋网W14 屋面梁WL 28 柱Z 42 钢筋骨架G一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22 ,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20 。

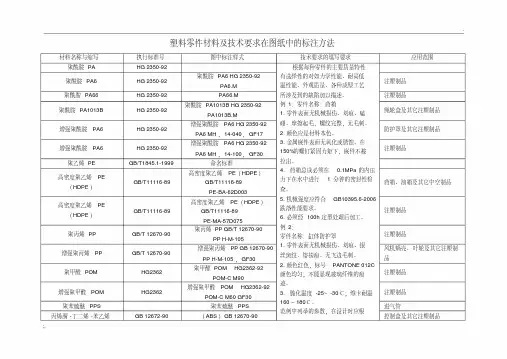

塑料零件材料及技术要求在图纸中的标注方法材料名称与缩写执行标准号图中标注样式技术要求的填写要求应用范围聚酰胺PA HG 2350-92 根据每种零件的主要质量特性有选择性的对如力学性能、耐高低温性能、外观质量、各种成型工艺所涉及到的缺陷加以描述。
例1:零件名称:药箱1.零件表面无机械损伤、划痕、磕碰、摩擦起毛,螺纹完整,无毛刺。
2.颜色应是材料本色。
3.金属嵌件表面无氧化或锈蚀。
在150%的螺钉紧固力矩下,嵌件不被拉出。
4. 药箱总成必须在0.1MPa 的内压力下在水中进行1分钟的密封性检查。
5.机械强度应符合GB10395.6-2006跌落性能要求。
6.必须经100h 定型处理后加工。
例2:零件名称:缸体防护罩1.零件表面无机械损伤、划痕、银丝斑纹、熔接痕、无飞边毛刺。
2.颜色红色,标号PANTONE 012C颜色均匀;不能显现玻璃纤维的痕迹。
3.脆化温度-25~ -30℃;维卡耐温160~180℃。
范例中列举的参数,在设计时应根聚酰胺PA6 HG 2350-92 聚酰胺PA6 HG 2350-92PA6.M 注塑制品聚酰胺PA66 HG 2350-92 PA66.M注塑制品聚酰胺PA1013B HG 2350-92 聚酰胺PA1013B HG 2350-92PA1013B.M绳轮盒及其它注塑制品增强聚酰胺PA6 HG 2350-92 增强聚酰胺PA6 HG 2350-92 PA6 MH ,14-040,GF17 防护罩及其它注塑制品增强聚酰胺PA6 HG 2350-92 增强聚酰胺PA6 HG 2350-92 PA6 MH ,14-100,GF30注塑制品聚乙烯PE GB/T1845.1-1999命名标准高密度聚乙烯PE(HDPE )GB/T11116-89高密度聚乙烯PE (HDPE )GB/T11116-89 PE-BA-62D003药箱、油箱及其它中空制品高密度聚乙烯PE(HDPE )GB/T11116-89 高密度聚乙烯PE (HDPE )GB/T11116-89 PE-MA-57D075 注塑制品聚丙烯PP GB/T 12670-90 聚丙烯PP GB/T 12670-90PP H-M-105注塑制品增强聚丙烯PP GB/T 12670-90增强聚丙烯PP GB 12670-90 PP H-M-105,GF30 风机蜗壳、叶轮及其它注塑制品聚甲醛POM HG2362 聚甲醛POMHG2362-92 POM-C M90注塑制品增强聚甲醛POM HG2362增强聚甲醛POMHG2362-92POM-C M60 GF30 注塑制品聚苯硫醚PPS 聚苯硫醚PPS 进气管丙烯腈-丁二烯-苯乙烯GB 12672-90 (ABS )GB 12670-90控制盒及其它注塑制品(ABS)ABS-1.GN.095.-15-150-2.5 据零件的需要进行变更。
