维护案例XH11053-3kUPS无法启动

UPS电源常见故障及解决方案
UPS电源是连接电网和计算机设备之间的重要设备，它可以在电网供电不稳定或突然断电时为设备提供持续而稳定的电力供应。

然而，UPS电源也可能会出现故障，导致设备无法正常工作。

下面将介绍一些常见的UPS电源故障及解决方案。

1.UPS无法启动或无法正常工作
这可能是由于UPS电源的供电线路故障、电源插座故障、UPS自身故障等原因导致的。

解决方案包括：
-检查UPS的供电线路是否有松动、短路等问题，并修复。

-检查电源插座是否运行正常，如果不正常，更换插座或修复插座问题。

2.UPS电池寿命过短
UPS电池的寿命通常是有限的，对于老化的电池，可能无法提供足够的电力支持设备正常工作。

解决方案包括：
-检查UPS电池是否老化和损坏，如果是，可以考虑更换电池。

-如果UPS电池寿命过短，可以加大电池容量，提供更长的备用电力供应时间。

3.UPS无法及时切换到备用电源模式
-检查UPS的输出电压、输入电流和负载情况，确保它们在正常范围内。

-检查UPS系统的设置，确保正确设置了备用电源模式的参数。

-检查UPS的切换器件是否运行正常，如果有问题，可以尝试更换。

4.UPS报警提示
-根据报警提示信息，查看UPS电源的说明书，了解报警的原因，并采取相应的措施。

ups常见故障及处理方法-回复UPS（不间断电源）是一种为电子设备提供稳定电力的设备，它具有保护电子设备免受电力波动、电压脉动、电力中断和电压峰值等问题的功能。

然而，像其他电子设备一样，UPS也会出现一些常见故障。

在本文中，我将逐步回答有关UPS常见故障及处理方法的问题。

一、UPS无法开启或没有输出电力1.检查电源线：首先，确保UPS的电源线连接正常，没有损坏或松动的问题。

对于固定安装的UPS设备，还需要检查插座是否正常工作。

2.检查在线/离线开关：UPS通常具有在线/离线开关，用于切换电源模式。

确保在线/离线开关处于正确的位置。

如果设备仍然无法开启，尝试切换在线/离线开关的位置。

3.检查电源电压：使用电压表测量UPS的输入电压。

如果输入电压正常，但UPS仍然无法开启，则可能是UPS内部电路的问题。

这种情况下，最好联系专业技术人员进行修理。

二、UPS无法自主转换到电池供电模式1.检查电池连接：确保电池连接正常，没有松动的接触或腐蚀的问题。

还需要检查电池是否仍然具有足够的电力储备。

2.检查输入电源：UPS无法自主转换到电池供电模式可能是由于输入电源的问题引起的。

检查你的建筑物是否存在电力中断或电力波动等问题。

如果输入电源正常，但UPS仍然无法自主转换，可能是电池充电功能出现问题，需要联系专业技术人员。

三、UPS发出异常响声或过热1.检查通风设施：UPS内部有风扇用于散热，确保风扇正常运转并保持通风良好的环境。

如果风扇有异常噪音或停止运转，可以尝试清洁或更换风扇。

2.检查负载：UPS可能超载或过热，导致异常响声或过热问题。

在UPS 上检查负载，确保没有超出额定容量。

如果负载太大，应考虑分散负载或升级UPS设备。

四、UPS自检失败或报警灯闪烁1.检查电池状态：不间断电源通常在开启时进行自检，以确保电池状态良好。

如果UPS自检失败或报警灯闪烁，可能是由于电池故障引起的。

检查电池的充电状态和寿命，如有需要，更换电池。

ups不间断电源维修UPS不间断电源维修尽管我们所生活的现代社会中电力供应已变得稳定和可靠，但仍然有一些情况导致电网中断，如自然灾害、设备故障或维护工作等。

在这些情况下，不间断电源（UPS）扮演着至关重要的角色，保证电力供应的连续性，以保护关键设备的正常运行。

然而，当UPS出现故障时，及时维修变得至关重要。

本文将介绍UPS不间断电源的常见故障及其维修方法。

1. 无法启动 UPS当UPS无法启动时，首先应检查电源插座是否正常，插头是否正确插入。

如果插座和插头正常，但UPS仍无法启动，可能是电池电量不足导致。

此时，可以尝试连接UPS到电网供电，如果UPS能够启动并正常工作，说明电池需要更换。

2. 电池无法充电在UPS正常工作时，电池应该能够充电。

如果发现UPS无法充电，可能是电池连接不良或电池老化。

首先检查电池连接是否牢固，如果没有问题，则可能需要更换电池。

3. UPS无输出功率当UPS无法提供任何输出功率时，可能是因为内部电路故障。

此时，可以尝试重启UPS，如果问题仍然存在，需要进行更深入的故障排除。

可以打开UPS外壳进行视觉检查，查看是否有烧焦或损坏的电路元件。

如果发现问题，应联系专业维修人员进行修复。

如果没有明显的问题，可能需要进行更复杂的电路测试。

4. UPS发出异常声音如果UPS在工作过程中发出噪音或蜂鸣声，可能是因为过载或故障。

首先检查UPS是否过载，尝试将负载降低。

如果问题仍然存在，可以打开UPS外壳，检查是否有电路元件损坏或松动。

如果还是无法解决问题，建议联系专业维修人员进行进一步的检修。

5. UPS电池寿命问题UPS电池一般有一定的寿命，经过长期使用后可能会出现电池容量下降或充电速度变慢的问题。

如果发现UPS的备用时间明显减少，或者充电时间延长，可能需要更换电池。

建议定期检查UPS电池的状态，并根据需要及时更换。

6. UPS与设备连接问题有时，UPS与设备连接不良可能导致供电不稳定或无法启动。

UPS不间断电源日常检维护、常见故障及处理方法UPS作为一种含有储能装置的不间断电源，主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。

本文就UPS日常检维修中的方式方法和注意事项汇总，帮助仪表人加强对UPS设备的管理和维护。

一、日常维护1每天巡检2次。

2.检查UPS显示控制操作面板，确认液晶显示面板上的各项显示单元都处于正常运行状态，所有电源的运行参数都处于正常值范围内，在显示的记录内没有出现任何故障和报警信息，检查各信号灯工作是否正常。

3.每天记录UPS的运行情况，电压、电流值，发现问题及时处理。

4.听听运行时噪音是否有可疑的变化，如是工频机特别注意听UPS的输入、输出隔离变压器的响声，当出现异常的“吱吱声”时，则可能存在接触不良或匝间绕组绝缘不良。

当出现有低频的“钱镀声”可能变压器有偏磁现象。

5.观察风扇的过滤网是否堵塞。

6.保持蓄电池外部清洁。

7.蓄电池组运行状态检查：运行温升，蓄电池在浮充状态时不发热，若发现个别电池有发热现象应立即检查原因，及时处理,若发现整组电池发热，首先应检查电池的运行状态（强充或放电均有一定的温升），是否浮充电流过大或电池组发生外部微短路等现象，发现问题应及时处理。

8.检查蓄电池组的连接点，接触是否严密，有无氧化，并涂以凡士林油。

9.外观检查：是否有机械性损坏，设备内是否有小动物尸体;设备内部是否落有导电性的污垢或灰尘；堆积的灰尘是否影响了散热。

10.每月测量一次蓄电池组的电压及单体电池的电压，每只电池电压应在13.5T4V,若发现电池的电压偏低或不均匀，及时处理。

11.模拟市电失电试验：有意识让蓄电池向直流母线放电，动作正常后，立即恢复交流电源，蓄电池应能自动切断放电回路,该试验的操作时间不超过5分钟，要确保UPS输出，不可间断,模拟失电试验每三个月一次。

12.每年对蓄电池核对容量一次，对蓄电池核对容量有二个目的：了解蓄电池的实际运行容量；对蓄电池组进行一次活化,使电池容量均匀。

UPS维修和维修案例UPS（Uninterruptible Power Supply，不间断电源）是一种能够在外部电源异常或中断时为电气设备提供临时电力的设备。

由于其重要性和广泛应用，UPS的维修也变得不可或缺。

本文将介绍UPS维修的一般过程，并提供两个维修案例。

2.现场检查：维修人员需要亲自到现场进行检查。

他们应该检查UPS的外观是否损坏、内部连接是否松动，以及电源和电池的连接是否正确等。

同时，还需要测量输入和输出电压、电流以及波形等。

3.故障检测：如果没有找到明显的问题，维修人员需要进一步进行故障检测。

他们可能需要检查电池是否损坏、过载保护是否触发、整流器和逆变器是否正常运行等。

利用测试工具和仪器来帮助确定故障原因。

4.故障修复：当故障原因被确定后，维修人员可以开始修复。

根据具体情况，他们可能需要更换损坏的元件、调整设置参数、重新安装线路等。

修复过程需要小心谨慎，确保操作正确并遵循相关安全规定。

5.测试和验证：在修复完成后，维修人员需要再次测试UPS的功能。

他们应该确保UPS能够正常工作、稳定输出电压和电流，并在不同负载情况下测试其性能。

此外，还需验证所修复的问题是否得到解决。

一家公司的UPS经常无法正常工作，经过与用户的交流了解到，这个问题发生在近期装修后。

维修人员到达现场后，检查并发现UPS的输入和输出电压正常，电池也没有损坏。

然而，他们发现整流器和逆变器呈现不稳定运行的迹象。

经过进一步的检测，维修人员发现UPS与新装的照明灯路由存在干扰。

由于路由的不当安装，其导线接触到了UPS主电路。

这导致了UPS供电不稳定并无法正常工作。

维修人员重新安装了照明灯路由，并将导线正确安装在一个与UPS电路隔离的位置。

随后，他们测试了UPS的功能，并确保供电稳定性。

问题得到解决，UPS恢复了正常工作状态。

一家医院的UPS经常在用电峰值期间频繁断电。

维修人员调查后发现，问题发生时，UPS的负载并不超过其额定容量。

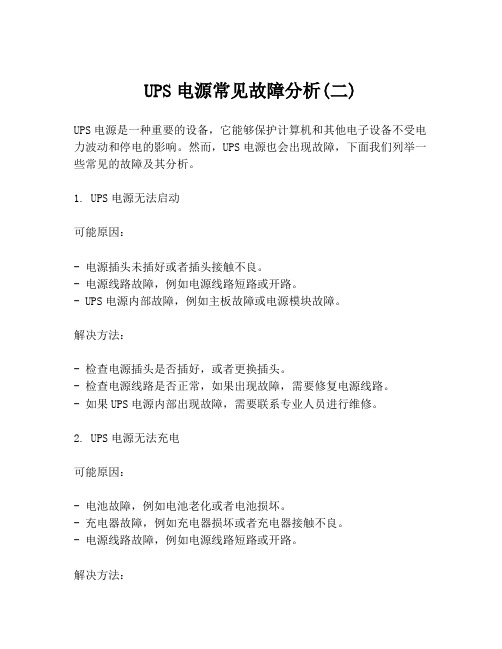

UPS电源常见故障分析(二)UPS电源是一种重要的设备，它能够保护计算机和其他电子设备不受电力波动和停电的影响。

然而，UPS电源也会出现故障，下面我们列举一些常见的故障及其分析。

1. UPS电源无法启动可能原因：- 电源插头未插好或者插头接触不良。

- 电源线路故障，例如电源线路短路或开路。

- UPS电源内部故障，例如主板故障或电源模块故障。

解决方法：- 检查电源插头是否插好，或者更换插头。

- 检查电源线路是否正常，如果出现故障，需要修复电源线路。

- 如果UPS电源内部出现故障，需要联系专业人员进行维修。

2. UPS电源无法充电可能原因：- 电池故障，例如电池老化或者电池损坏。

- 充电器故障，例如充电器损坏或者充电器接触不良。

- 电源线路故障，例如电源线路短路或开路。

解决方法：- 检查电池是否老化或损坏，如果需要更换电池。

- 检查充电器是否正常，如果出现故障，需要更换充电器。

- 检查电源线路是否正常，如果出现故障，需要修复电源线路。

3. UPS电源无法输出电力可能原因：- 电池电量不足，需要更换电池。

- 输出端口故障，例如输出端口短路或开路。

- 电源线路故障，例如电源线路短路或开路。

- UPS电源内部故障，例如主板故障或电源模块故障。

解决方法：- 检查电池电量是否充足，如果需要更换电池。

- 检查输出端口是否正常，如果出现故障，需要修复输出端口。

- 检查电源线路是否正常，如果出现故障，需要修复电源线路。

- 如果UPS电源内部出现故障，需要联系专业人员进行维修。

4. UPS电源发出嗡嗡声可能原因：- 电源线路故障，例如电源线路短路或开路。

- 电源模块故障，例如电源模块老化或者电源模块损坏。

解决方法：- 检查电源线路是否正常，如果出现故障，需要修复电源线路。

- 如果电源模块出现故障，需要联系专业人员进行维修或更换电源模块。

总之，UPS电源是一种非常重要的设备，它能够保护计算机和其他电子设备不受电力波动和停电的影响。

UPS电源常见故障及解决方案UPS（不间断电源）作为一种重要的电力设备，主要用来保护电子设备不受电源波动或中断的影响。

然而，即使UPS是高质量的设备也可能出现故障。

在这里我们将讨论UPS常见的故障及解决方案。

1.UPS不能正常开机或启动：-可能原因：输入电源故障、UPS开关故障、电池故障等。

-解决方案：首先检查输入电源是否正常，并检查UPS的电源线是否插好；确认UPS开关是否损坏，如果损坏需要更换；如果电池故障，则需要更换新的电池。

2.UPS无法持续供电时间：-可能原因：电池寿命到期、电池老化、负载过重等。

-解决方案：检查电池的寿命，如果电池已经到期或老化，需要更换新的电池；检查UPS的负载情况，如果过重则需要卸载一部分设备。

3.UPS报警声响或灯闪红：-可能原因：UPS故障、电池故障、过载等。

-解决方案：首先查看UPS的故障代码，根据代码来定位故障原因；如果是电池故障，需要更换新的电池；如果是过载问题，需要减少负载。

4.UPS自动关机或重启：-可能原因：过载、电池故障、输出电路故障等。

-解决方案：检查UPS的负载情况，如果是过载问题需要减少负载；如果是电池故障，需要更换新的电池；如果是输出电路故障，则需要维修或更换UPS。

5.UPS无法正常切换：-可能原因：输出电路故障、负载问题等。

-解决方案：检查UPS的输出电路是否正常，如果有问题需维修或更换；检查负载情况，如果负载过重需要减少负载。

6.UPS冒烟或发热：-可能原因：风扇故障、过载、内部故障等。

-解决方案：停止使用UPS并拔掉电源插头，等待冒烟或发热停止后检查故障原因；检查风扇是否正常运转，如果不正常需要更换；检查UPS 的负载情况，如果过载需要减少负载；如果内部故障，则需要维修或更换UPS。

7.UPS电池充电问题：-可能原因：充电器故障、电池接触不良等。

-解决方案：首先检查充电器是否正常工作，如果有故障需要维修或更换；检查电池接触是否良好，如果接触不良需要重新插好。

UPS常见故障及处理方法UPS（不间断电源）常见故障及处理方法：1.UPS无法开机：-检查UPS的电源插头是否插紧，确认连接是否松动或断开。

-确定UPS的输出插座是否正常工作，可以用一个电器或设备测试插座是否有电。

-检查UPS的电池是否连接良好，是否有电。

-检查UPS的保险丝是否熔断，如有则更换保险丝。

2.UPS无法正常给电器提供电力：-检查UPS的输入插座是否通电，如果没有电，则检查UPS的输入开关是否打开。

-检查UPS的输出插座是否正常工作，如有问题则更换输出插座。

-检查UPS的电池是否充电，如没有充电则检查电池连接情况并尝试充电。

-检查UPS的负载情况，如果超过UPS的负载容量，则需要减少负载。

3.UPS无法正常切换到备用电源：-检查UPS的输入电源线路是否正常，如果没有输入电源则无法切换。

-检查UPS的交流电源输入开关和直流电源输入开关是否打开。

-检查UPS的备用电池是否充电，并检查备用电池的连接情况。

-检查UPS的切换开关是否正常工作，如不正常则更换切换开关。

4.UPS的报警灯常亮或闪烁：-根据UPS的报警灯闪烁的频率和颜色来确定具体故障原因。

-如果闪烁频率较快且为红色，则通常表示UPS的电池电压过低，需要及时更换电池。

-如果报警灯常亮且为黄色，则可能表示UPS的负载过高，需要减少负载或提供更大容量的UPS。

-如果报警灯闪烁且为绿色，则可能表示UPS的交流输入电压过高或过低，需要进行输入电压的调整或检修。

5.UPS的电池寿命较短：-定期检查UPS的电池情况，如有老化或损坏的迹象，则及时更换电池。

-避免长时间使用UPS的电池供电，尽量保持UPS接通交流电源。

-在使用UPS的电池供电时，适量减少负载，避免超过UPS的负载容量。

-定期进行UPS的电池充电，保持电池的正常工作状态。

综上所述，UPS的常见故障及处理方法主要包括无法开机、无法正常输出电力、无法切换到备用电源、报警灯常亮或闪烁以及电池寿命较短等问题。

UPS(Lanpor-XX-33L)逆变没有启动分析UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。

它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。

旗岭泵站两台UPS电源APC- Lanpor-XX-33L的容量一样，采用并机方式对监控系统等重要负荷供电，供电相对可靠。

一、现象UPS电源启动后，逆变功能没有正常工作。

二、故障分析在UPS所有开关合上，市电送上情况下逆变无法启动，原因有：该设备运行已经七年，各部件灰尘无法处理，遇到潮湿天气导致电路板烧坏；操作面板的电路板老化；逆变器烧坏；电池能量不足；接线错误；操作失误或者环境因素等造成UPS输出短路或逆变器桥臂直通，将逆变器关闭。

以上经过处理及分析后都不是导致逆变启动不了直接原因，经了解逆变必须在市电及电池电压在400V左右后启动逆变INVERTER ON启动位置。

三、Lanpor-XX-33L UPS启动逆变方法1、确定UPS上的所有开关均处于断开状态，然后从配电柜上合上市电空开，待机器自检完毕后，按面板上的“ALARM”键，看到液晶显示有“411”的编号或“BYPASS MAINS OK”后，说明市电相序正确，将市电空开断开。

2、逐一将UPS上的市保险盒、电池保险盒、Q1开关合上，约过三分钟后，通过面板“MENTERING”键，显示Udcp、Udcn为400V左右，然后从menu键将INVERTER ON开启，机器缓启动后有输出。

启动完成。

四、UPS开机的基本要求：逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

北宁UPS检修后不能正常启机分析及处理发布时间：2023-05-16T05:12:14.173Z 来源：《科技潮》2023年6期作者：戴明县[导读] 北宁UPS装置整流器采用三相全控整流电路，正常运行情况下，输入的三相交流电源通过整流器输入隔离变压器T1，将市电转换成与整流器匹配的电压并送至6脉冲的相控整流器A1，整流器补偿市电电压波动及负载变化，将交流电压转换成直流电压并保持输出直流电压稳定，直流电压再通过逆变器A6、隔离变压器T6转换成品质较好的交流电压。

中核集团三门核电有限公司浙江三门 317112摘要：针对北宁UPS检修完成后发现的未能正常起机的问题进行分析，分别对电源、控制回路、电路板等方面进行检查，找出无法启机的根本原因是主控板上的锂电池故障，并最终消除故障完成UPS正常启机。

关键词：UPS 供电电源控制回路电路板锂电池引言所谓不间断电源（系统）是指当交流电网输入发生异常时，可继续向负载供电，并能保证供电质量，使负载供电不受影响的供电装置。

不间断电源依据其向负载提供的是交流还是直流可分成两大类型，即交流不间断电源系统和直流不间断电源系统，但人们习惯上总是将交流不间断供电系统称为UPS[1]。

本文主要介绍北宁UPS在检修完成后不能正常启机的分析过程及处理情况。

1 北宁UPS工作原理北宁UPS装置整流器采用三相全控整流电路，正常运行情况下，输入的三相交流电源通过整流器输入隔离变压器T1，将市电转换成与整流器匹配的电压并送至6脉冲的相控整流器A1，整流器补偿市电电压波动及负载变化，将交流电压转换成直流电压并保持输出直流电压稳定，直流电压再通过逆变器A6、隔离变压器T6转换成品质较好的交流电压。

而旁路柜中的交流输出电压则作为UPS主机柜输出电压的后备电源。

UPS工作原理图如图1所示。

图1 北宁UPS工作原理图2北宁UPS不能正常启机原因分析及处理2.1 故障现象描述大修期间，电气维修人员执行工单对EDS9 UPS主机柜（G-EDS9-DU-101）进行清洁和检查后，联系运行人员执行UPS上电试验时发现UPS不能正常启机，面板显示屏点亮后即熄灭。
