钢管焊接工艺评定报告

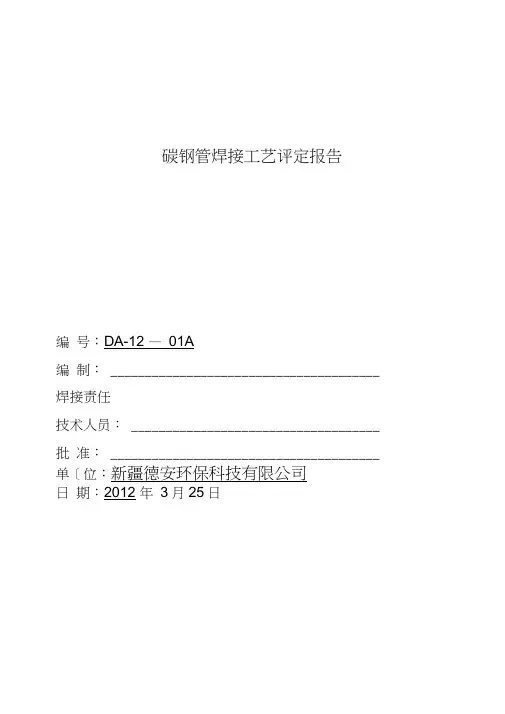

碳钢管焊接工艺评定报告编号：DA-12 —01A编制： _______________________________________ 焊接责任技术人员： ____________________________________批准： _______________________________________ 单［位：新疆德安环保科技有限公司日期：2012 年3月25日焊接工艺指导书单位名称：新疆德安环保科技有限公司焊接工艺指导书编号：DA-12—01A日期：2012年3月25日焊接工艺评定报告编号___________________ 焊接方法手工电弧焊机械化程度手动焊接接头：对接接头坡口形式丫（带钝边）____________衬垫（材料及规格）\母材：碳素钢类别号I 组别号I --1 与类别号I 组别号I --1 相焊及标准号钢号Q235与标准号钢号Q235相焊厚度范围：母材：对接焊缝______ 角焊缝 _管子直径、壁厚范围：对接焊缝①219*6〜①1220*12 角焊缝焊缝金属厚度范围：对接焊缝1.5〜12mm（T2）角焊缝其他____________________________________________________________________________________焊接材料:焊接电流范围（）〜电弧电压（）〜焊接工艺评定报告单位名称：新疆德安环保科技有限公司 焊接工艺评定报告编号： DA-12—01A 焊接工艺指导书编号： _____________________________焊接方法： 手工电弧焊 机械化程度：手动 接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度）60° ± 5*母材：碳素钢 材料标准： 钢号：Q235类、组别号：i -1与类、组别号： i -1相焊厚度：对接焊缝 1.5〜12mm （T2）_ 直径：①219*6〜①1220*12 其他：填充金属：焊材标准：GB/T5117-1995 焊材牌号：E4303,焊材规格：3.2 焊缝金属厚度： 其他：焊接位置：对接焊缝位置：：平位方向：（向上、向下） 角焊缝位置：方向:（向上、向下）预热:预热温度（C ）______________________层间温度（C ） ______________________其他： 焊后热处理：温度范围（C ） 保温时间（h ）保护气体：气体种类 混合比 流量（L/min ）保护气 _____________ _________ ___________ 尾部保护气 背面保护气 电特性：电流种类：交流电源 极性：反接 钨级尺寸：焊接电流：（A ） 90〜220A 电弧电压：（V ） 20〜38V其他：技术措施： 焊接速度：10〜35 摆动或不摆动：不摆动摆动参数：多道焊或单道焊（每面）：多道焊 多丝焊或单丝焊：其他： ________________________________________。

钢结构焊接工艺评定试验报告1、试验目的干海子特大桥主梁为多种跨径钢管桁架连续梁，墩身结构大部为钢管格构墩，大桥钢结构重量约为1万多吨，钢管钢板之间存在大量的对接焊缝和相贯线角焊缝。

则焊接工艺评定试验是控制干海子特大桥焊接质量至关重要的环节之一。

焊接工艺是保证焊接质量的重要措施，是焊工操作的唯一技术依据，焊接工艺评定结果是编制大桥焊接工艺作业指导书的基本依据。

通过焊接工艺评定试验，达到以下目的：1、验证拟定的焊接工艺的正确性、可行性；2、确定钢结构焊接工艺的适用范围；3、确定焊接使用的材料、牌号、规格；4、确认工艺流程及各道焊接工序操作的要求及数据参数控制；5.为编制施工焊接作业指导书提供依据。

6、通过评定选择合适的坡口形状和尺寸、焊接材料、焊接方法、施焊条件及工艺参数，以保证焊接接头的力学性能达到设计要求。

2、试验采用标准及试验内容以雅泸高速公路C20合同段干海子钢管混凝土桁架梁桥设计文件及有关施工验收规范和设计施工指南为依据，以有效指导该桥钢结构部分施工为目的，结合现场的实际情况拟定出焊接工艺评定试验的施焊试件和制取试样种类，检验和测定试样焊接接头是否具有所要求的使用性能。

本次焊接工艺评定试验及检验采用的标准及规范1)GB985-88《气焊、手工电弧焊及气体保护电弧焊坡口的基本形式与尺寸》2)GB/T3323-2005 《金属熔化焊焊接接头射线照相》3)GB/T5117-95 《碳钢焊条》4)GB5118-95《低合金钢焊条》5)GB12470-2003《埋弧焊用低合金钢焊丝和焊剂》6)GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》7)TB1558《对接焊缝超声波探伤》8)TB10212-98《铁路钢桥制造规范》9)GB2649-1989《焊接接头机械性能试验取样方法》10)GB/T2650-2008《焊接接头冲击试验方法》11)GB/T2651-2008《焊接结构拉伸试验方法》12)GB/T2652-2008《焊缝及熔敷金属拉伸试验方法》13)GB/T2653-2008《焊接结构弯曲试验方法》14)GB/T2654-2008《焊接接头硬度试验方法》15)《公路钢管混凝土桥梁设计与施工指南》（四川省交通厅公路规划勘察设计研究院）16)GB/T19869.1-2005/ISO 15614-1:2004《钢.镍及镍合金的焊接工艺评定试验》17)JG/T203-2007《钢结构超声波探伤及质量分级法》焊接工艺评定试验内容、试件的形式及覆盖范围等见表2.1。

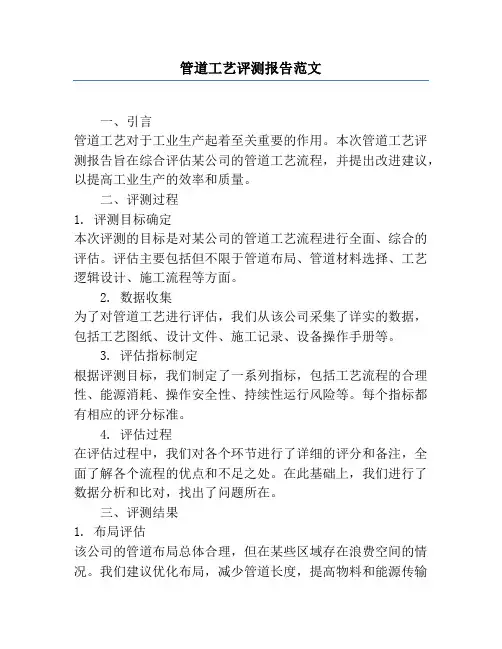

管道工艺评测报告范文一、引言管道工艺对于工业生产起着至关重要的作用。

本次管道工艺评测报告旨在综合评估某公司的管道工艺流程，并提出改进建议，以提高工业生产的效率和质量。

二、评测过程1. 评测目标确定本次评测的目标是对某公司的管道工艺流程进行全面、综合的评估。

评估主要包括但不限于管道布局、管道材料选择、工艺逻辑设计、施工流程等方面。

2. 数据收集为了对管道工艺进行评估，我们从该公司采集了详实的数据，包括工艺图纸、设计文件、施工记录、设备操作手册等。

3. 评估指标制定根据评测目标，我们制定了一系列指标，包括工艺流程的合理性、能源消耗、操作安全性、持续性运行风险等。

每个指标都有相应的评分标准。

4. 评估过程在评估过程中，我们对各个环节进行了详细的评分和备注，全面了解各个流程的优点和不足之处。

在此基础上，我们进行了数据分析和比对，找出了问题所在。

三、评测结果1. 布局评估该公司的管道布局总体合理，但在某些区域存在浪费空间的情况。

我们建议优化布局，减少管道长度，提高物料和能源传输的效率。

2. 材料选择评估某些管道材料的选择不当，容易受到腐蚀、磨损等因素的影响。

我们建议选择更为耐用的材料，并加强材料的维护与保养。

3. 工艺逻辑设计评估该公司的工艺逻辑设计相对简单，存在一些环节不够合理。

我们建议优化工艺逻辑，提高各个环节的自动化程度，降低操作风险。

4. 施工流程评估某些施工流程缺乏规范，存在一些不必要的工序。

我们建议对施工流程进行改进，减少繁复的操作，提高施工效率。

四、改进建议根据评测结果，我们对该公司的管道工艺流程给出以下改进建议：1. 优化布局，减少管道长度，提高物料和能源传输效率。

2. 选择耐用的管道材料，并加强材料的维护与保养。

3. 优化工艺逻辑设计，提高自动化程度，降低操作风险。

4. 改进施工流程，减少不必要的工序，提高施工效率。

五、结论本次评测综合评估了某公司的管道工艺流程，提出了相应的改进建议。

通过改进和优化工艺流程，该公司可以提高生产效率和产品质量，进一步提升竞争力。

L415M–φ406.4x8–管状对接焊接工艺评定(氩弧焊打底-焊条下向焊盖面)1. 概述L415M–φ406.4x8管状对接是一种常见的钢管对接焊接工艺。

本文档将介绍该工艺采用氩弧焊打底和焊条下向焊盖面的工艺评定方案。

2. 工艺参数工艺参数数值工件材料L415M焊接方式焊条下向焊材型号EH14电弧焊接电流120A氩弧焊打底电流30A焊接速度20cm/min通径最小保证率80%通径偏差最大值1%3. 工艺流程1.采用氩弧焊法进行打底焊。

2.焊条采用EH14型，采用下向焊接工艺进行焊接。

3.焊接时，要将焊条尽量贴近母材，并控制焊接速度和电流，防止产生焊缝偏心现象。

4.在焊接过程中，保持焊接熔池在一定范围内，控制熔深和接头内凹，防止引起气孔、夹渣等缺陷。

5.焊接完成后，进行外观检查和内部无损检测，确保无焊瘤、裂纹等缺陷存在。

4. 质量标准1.采用焊条下向焊接工艺焊接的管子焊缝应符合以下要求：–焊缝外观应平整光滑，无焊渣、焊瘤、夹渣等缺陷。

–焊缝内部应均匀、致密，无裂纹、气孔等缺陷。

2.焊接管子的通径保证率应不少于80%，通径偏差最大值应控制在1%以内。

3.焊接的管子应符合国家相关标准和客户的要求。

5. 评定方法对焊接过的管子进行外观检查和内部无损检测，确定是否符合质量标准。

外观检查包括：1.焊缝是否平整光滑，无焊渣、焊瘤、夹渣等缺陷。

2.焊缝面是否有气孔、夹杂等缺陷。

内部无损检测包括：1.超声波探伤。

2.放射线检测。

通过以上检测，确定焊接质量是否符合标准，评定是否合格。

6.L415M–φ406.4x8管状对接焊接工艺采用氩弧焊打底和焊条下向焊盖面，可按照上述工艺参数和流程进行评定。

外观检查和内部无损检测是评定的主要方法，确保焊接质量符合标准。

钢材焊接工艺评定报告摘要：本报告对钢材焊接工艺进行了评定，主要内容包括焊接工艺的流程、设备和材料选择、实验过程和结果分析等。

通过对焊接工艺的评定，得出结论，并提出了相应的改进建议。

一、引言随着工业的发展，对钢材的焊接需求越来越大。

焊接工艺评定是评估焊接工艺的可行性和适用性的一项重要工作。

本报告通过对一种特定的钢材焊接工艺进行评定，旨在为企业选择合适的焊接工艺进行指导。

二、研究方法1.确定实验对象：选择一种常用的钢材进行焊接工艺评定。

2.设计实验方案：根据钢材的特性和需求，确定实验的焊接工艺和参数。

3.实施焊接操作：按照实验方案开展焊接操作，记录操作记录。

4.实验结果分析：对焊接接头进行检验和测试，分析焊接质量和性能。

三、焊接工艺的流程1.准备工作：清理焊接表面，进行表面处理。

2.设备和材料选择：选择合适的焊接设备和材料，如焊接电极、保护气体等。

3.焊接工艺参数的确定：根据焊接材料和要求，确定焊接电流、电压、焊接速度等参数。

4.进行焊接操作：按照确定的参数，进行焊接操作。

5.检验和测试：对焊接接头进行外观检查、力学性能测试等。

6.分析和评价：根据检验和测试结果，对焊接工艺进行评价。

四、实验结果分析1.外观检查：焊接接头外观无明显瑕疵，焊缝均匀且牢固。

2.力学性能测试：焊接接头的强度和硬度符合设计要求。

3.断口形貌分析：断口形貌呈韧性断裂，表明焊缝具有良好的韧性。

4.非破坏性检测：经过X射线探伤、超声波检测等非破坏性检测，焊接接头无明显缺陷。

五、结论本次实验评定的焊接工艺在焊接钢材上具有较好的适用性和可行性。

经过检验和测试，焊接接头的外观质量良好，力学性能符合要求。

通过非破坏性检测，确定焊接接头无缺陷。

因此，可以得出结论：该焊接工艺适用于焊接该种特定钢材。

六、改进建议尽管本次评定的焊接工艺符合要求，但仍存在一些改进空间：1.进一步优化焊接参数，以提高焊接效果。

2.加强实施过程中的操作规范，减少操作失误的发生。

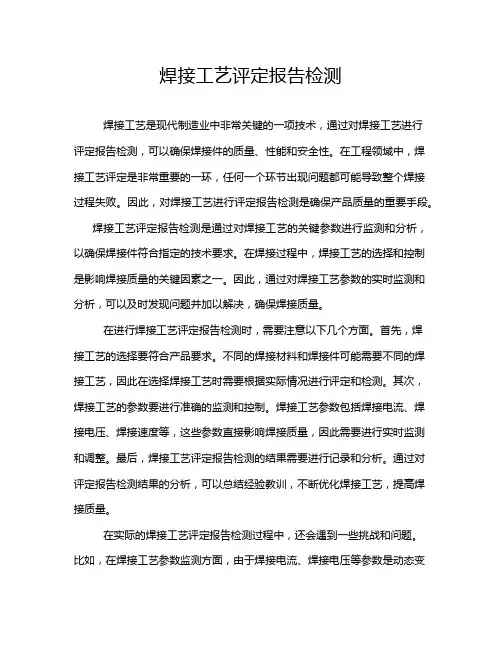

焊接工艺评定报告检测焊接工艺是现代制造业中非常关键的一项技术，通过对焊接工艺进行评定报告检测，可以确保焊接件的质量、性能和安全性。

在工程领域中，焊接工艺评定是非常重要的一环，任何一个环节出现问题都可能导致整个焊接过程失败。

因此，对焊接工艺进行评定报告检测是确保产品质量的重要手段。

焊接工艺评定报告检测是通过对焊接工艺的关键参数进行监测和分析，以确保焊接件符合指定的技术要求。

在焊接过程中，焊接工艺的选择和控制是影响焊接质量的关键因素之一。

因此，通过对焊接工艺参数的实时监测和分析，可以及时发现问题并加以解决，确保焊接质量。

在进行焊接工艺评定报告检测时，需要注意以下几个方面。

首先，焊接工艺的选择要符合产品要求。

不同的焊接材料和焊接件可能需要不同的焊接工艺，因此在选择焊接工艺时需要根据实际情况进行评定和检测。

其次，焊接工艺的参数要进行准确的监测和控制。

焊接工艺参数包括焊接电流、焊接电压、焊接速度等，这些参数直接影响焊接质量，因此需要进行实时监测和调整。

最后，焊接工艺评定报告检测的结果需要进行记录和分析。

通过对评定报告检测结果的分析，可以总结经验教训，不断优化焊接工艺，提高焊接质量。

在实际的焊接工艺评定报告检测过程中，还会遇到一些挑战和问题。

比如，在焊接工艺参数监测方面，由于焊接电流、焊接电压等参数是动态变化的，因此需要使用高精度、高灵敏度的监测设备。

在焊接工艺评定报告检测结果分析方面，不同焊接工艺参数之间存在相互影响关系，如何准确评定这些参数之间的关联性也是一个挑战。

让我们总结一下本文的重点，我们可以发现，焊接工艺评定报告检测是确保焊接质量的重要手段，但在实际应用中需要注意焊接工艺的选择、参数监测和结果分析等方面。

只有不断优化和提高焊接工艺评定报告检测的技术水平，才能更好地保障焊接质量，提高产品性能和安全性。

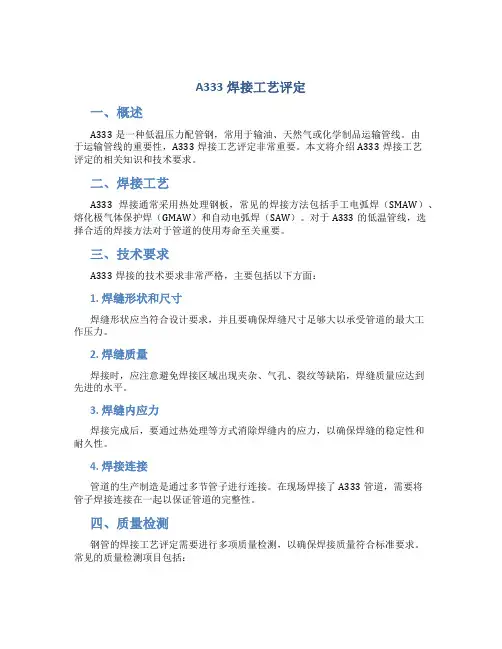

A333焊接工艺评定一、概述A333是一种低温压力配管钢，常用于输油、天然气或化学制品运输管线。

由于运输管线的重要性，A333焊接工艺评定非常重要。

本文将介绍A333焊接工艺评定的相关知识和技术要求。

二、焊接工艺A333焊接通常采用热处理钢板，常见的焊接方法包括手工电弧焊（SMAW）、熔化极气体保护焊（GMAW）和自动电弧焊（SAW）。

对于A333的低温管线，选择合适的焊接方法对于管道的使用寿命至关重要。

三、技术要求A333焊接的技术要求非常严格，主要包括以下方面：1. 焊缝形状和尺寸焊缝形状应当符合设计要求，并且要确保焊缝尺寸足够大以承受管道的最大工作压力。

2. 焊缝质量焊接时，应注意避免焊接区域出现夹杂、气孔、裂纹等缺陷，焊缝质量应达到先进的水平。

3. 焊缝内应力焊接完成后，要通过热处理等方式消除焊缝内的应力，以确保焊缝的稳定性和耐久性。

4. 焊接连接管道的生产制造是通过多节管子进行连接。

在现场焊接了A333管道，需要将管子焊接连接在一起以保证管道的完整性。

四、质量检测钢管的焊接工艺评定需要进行多项质量检测，以确保焊接质量符合标准要求。

常见的质量检测项目包括：1. 焊缝外观检查通过人工目视检查，查看焊缝处是否存在表面夹杂、裂纹或者熔合不良等问题。

2. X射线检测将焊缝位于X射线机下，检测焊缝中是否有夹杂、气孔、裂纹等问题，也能检测到是否超出了焊缝允许范围的尺寸或尺寸偏差。

3. 超声波检测在焊接时，如果使用了自动电弧焊或其他自动化焊接工艺，就需要对焊缝进行超声波检测，以确保焊缝质量符合标准要求。

五、对于A333焊接工艺评定，严格的技术要求和质量检测是不可或缺的。

只有在保证焊缝的优质质量的情况下，才能确保A333管道的使用寿命和安全性。

焊接工艺评定报告一、引言焊接工艺评定是对焊接过程和焊接人员的技术能力进行评估和认证的一项重要工作。

本报告旨在对焊接工艺的评定结果进行详细说明，并提出相关的建议和改进措施。

二、评定目的本次焊接工艺评定的目的是确定焊接工艺的合理性和适用性，以保证焊接的质量和工艺参数的稳定性。

同时，评定还将对焊接人员的技术能力进行综合评估，以确保他们能够熟练地操作焊接设备和掌握相应的焊接技术。

三、评定内容1. 焊接设备评定对焊接设备进行评估，包括焊接电源、焊接材料和焊接辅助设备的性能和质量检查。

评定包括设备的安全性能、电气性能和热工性能等方面的检测。

2. 焊接工艺评定对不同的焊接工艺进行评估，包括电弧焊、气体保护焊、等离子焊等。

评定焊接工艺的合理性、稳定性和节能性能等方面的指标。

根据焊接材料的特性，确定最佳的焊接参数和工艺流程。

3. 焊接人员评定评估焊接人员的技术能力和经验水平，包括焊接操作技能、焊接质量控制能力和焊接问题解决能力等方面的评估。

通过焊接工艺评定和焊接操作考核，确定焊接人员的技术等级和工作能力。

四、评定方法1. 设备评定方法根据相关标准和规范，对焊接设备进行检测和测试。

包括对设备的外观检查、功能测试和性能测试等。

同时，还需要对设备的电气接地、防护措施和安全性能进行评估。

2. 工艺评定方法通过对焊接试样的制作和评估，检测焊缝的质量和焊接参数的稳定性。

通过对焊接工艺参数的调整和优化，获得更好的焊接效果和焊缝质量。

3. 人员评定方法根据焊接人员的工作经验和技术能力，进行理论知识考核和实际操作考核。

通过对焊接样品的制作和评估，评估焊接人员的焊接质量和技术水平。

五、评定结果根据评定方法，经过严格的测试和考核，得出以下评定结果：1. 设备评定结果：焊接设备的性能和质量良好，符合相关标准和规范。

2. 工艺评定结果：焊接工艺参数的稳定性和焊接质量满足要求，但仍存在一些改进空间。

3. 人员评定结果：焊接人员的技术能力和工作能力达到相应标准，但个别人员仍需加强操作技能和焊接质量控制能力。
