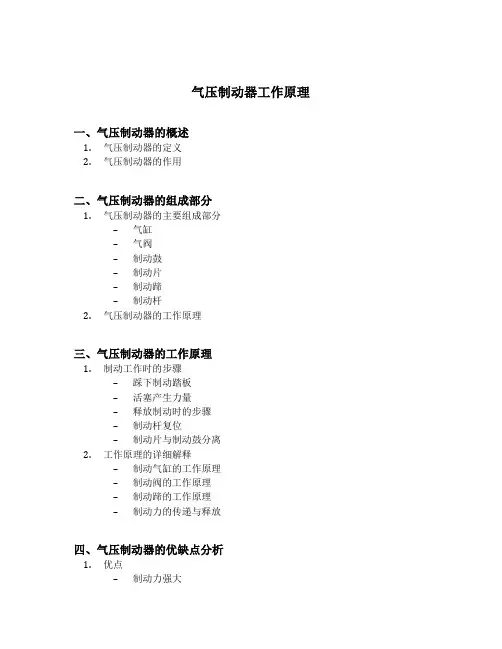

气压制动器工作原理
一、气压制动器的概述
1.气压制动器的定义
2.气压制动器的作用
二、气压制动器的组成部分
1.气压制动器的主要组成部分
–气缸
–气阀
–制动鼓
–制动片
–制动蹄
–制动杆
2.气压制动器的工作原理
三、气压制动器的工作原理
1.制动工作时的步骤
–踩下制动踏板
–活塞产生力量
–释放制动时的步骤
–制动杆复位
–制动片与制动鼓分离
2.工作原理的详细解释
–制动气缸的工作原理
–制动阀的工作原理
–制动蹄的工作原理
–制动力的传递与释放
四、气压制动器的优缺点分析
1.优点
–制动力强大
–刹车距离短
–控制灵活
2.缺点
–维护成本高
–容易受到外界环境影响
五、气压制动器的应用领域
1.汽车行业
2.铁路行业
3.航空航天行业
六、气压制动器的发展趋势
1.智能化技术
2.节能环保技术
3.提高制动效率的技术创新
七、结语
总结气压制动器的工作原理和应用领域，展望其未来的发展趋势。

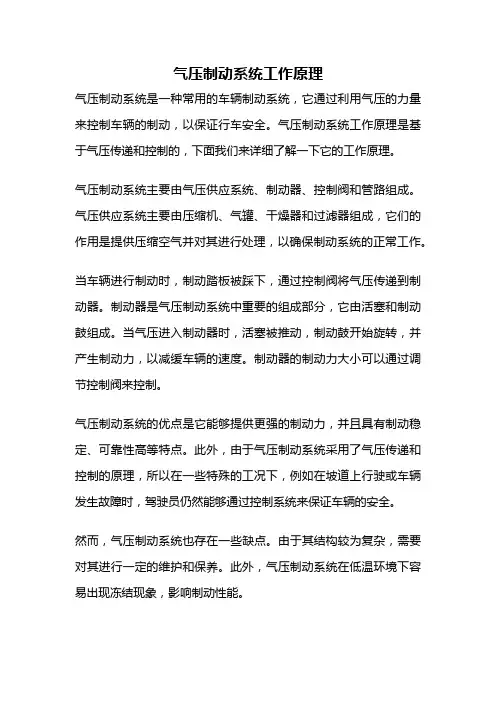

气压制动系统工作原理
气压制动系统是一种常用的车辆制动系统，它通过利用气压的力量来控制车辆的制动，以保证行车安全。
气压制动系统工作原理是基于气压传递和控制的，下面我们来详细了解一下它的工作原理。
气压制动系统主要由气压供应系统、制动器、控制阀和管路组成。
气压供应系统主要由压缩机、气罐、干燥器和过滤器组成，它们的作用是提供压缩空气并对其进行处理，以确保制动系统的正常工作。
当车辆进行制动时，制动踏板被踩下，通过控制阀将气压传递到制动器。
制动器是气压制动系统中重要的组成部分，它由活塞和制动鼓组成。
当气压进入制动器时，活塞被推动，制动鼓开始旋转，并产生制动力，以减缓车辆的速度。
制动器的制动力大小可以通过调节控制阀来控制。
气压制动系统的优点是它能够提供更强的制动力，并且具有制动稳定、可靠性高等特点。
此外，由于气压制动系统采用了气压传递和控制的原理，所以在一些特殊的工况下，例如在坡道上行驶或车辆发生故障时，驾驶员仍然能够通过控制系统来保证车辆的安全。
然而，气压制动系统也存在一些缺点。
由于其结构较为复杂，需要对其进行一定的维护和保养。
此外，气压制动系统在低温环境下容易出现冻结现象，影响制动性能。
气压制动系统是一种常用的车辆制动系统，其工作原理是通过气压传递和控制来实现的。
虽然其具有一些缺点，但在保证行车安全方面具有重要的作用。
因此，在日常驾驶中，我们需要对气压制动系统进行定期维护和保养，以确保其正常工作。

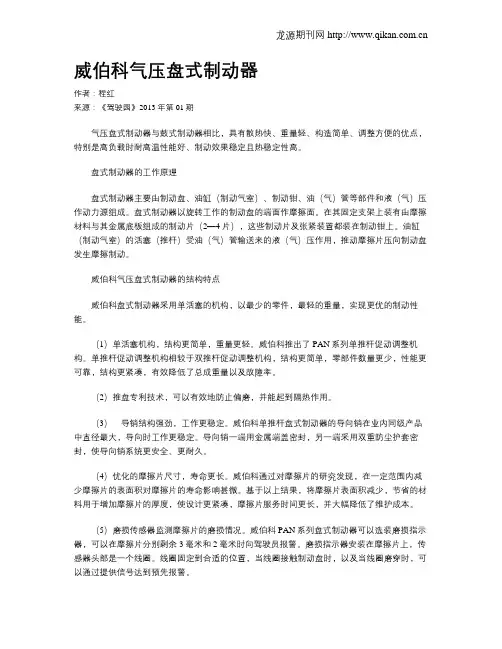

威伯科气压盘式制动器作者：程红来源：《驾驶园》2013年第01期气压盘式制动器与鼓式制动器相比，具有散热快、重量轻、构造简单、调整方便的优点，特别是高负载时耐高温性能好、制动效果稳定且热稳定性高。
盘式制动器的工作原理盘式制动器主要由制动盘、油缸（制动气室）、制动钳、油（气）管等部件和液（气）压作动力源组成。
盘式制动器以旋转工作的制动盘的端面作摩擦面。
在其固定支架上装有由摩擦材料与其金属底板组成的制动片（2—4片），这些制动片及张紧装置都装在制动钳上。
油缸（制动气室）的活塞（推杆）受油（气）管输送来的液（气）压作用，推动摩擦片压向制动盘发生摩擦制动。
威伯科气压盘式制动器的结构特点威伯科盘式制动器采用单活塞的机构，以最少的零件，最轻的重量，实现更优的制动性能。
（1）单活塞机构，结构更简单，重量更轻。
威伯科推出了PAN系列单推杆促动调整机构。
单推杆促动调整机构相较于双推杆促动调整机构，结构更简单，零部件数量更少，性能更可靠，结构更紧凑，有效降低了总成重量以及故障率。
（2）推盘专利技术，可以有效地防止偏磨，并能起到隔热作用。
（3）导销结构强劲，工作更稳定。
威伯科单推杆盘式制动器的导向销在业内同级产品中直径最大，导向时工作更稳定。
导向销一端用金属端盖密封，另一端采用双重防尘护套密封，使导向销系统更安全、更耐久。
（4）优化的摩擦片尺寸，寿命更长。
威伯科通过对摩擦片的研究发现，在一定范围内减少摩擦片的表面积对摩擦片的寿命影响甚微。
基于以上结果，将摩擦片表面积减少，节省的材料用于增加摩擦片的厚度，使设计更紧凑，摩擦片服务时间更长，并大幅降低了维护成本。
（5）磨损传感器监测摩擦片的磨损情况。
威伯科PAN系列盘式制动器可以选装磨损指示器，可以在摩擦片分别剩余3毫米和2毫米时向驾驶员报警。
磨损指示器安装在摩擦片上，传感器头部是一个线圈。
线圈固定到合适的位置，当线圈接触制动盘时，以及当线圈磨穿时，可以通过提供信号达到预先报警。

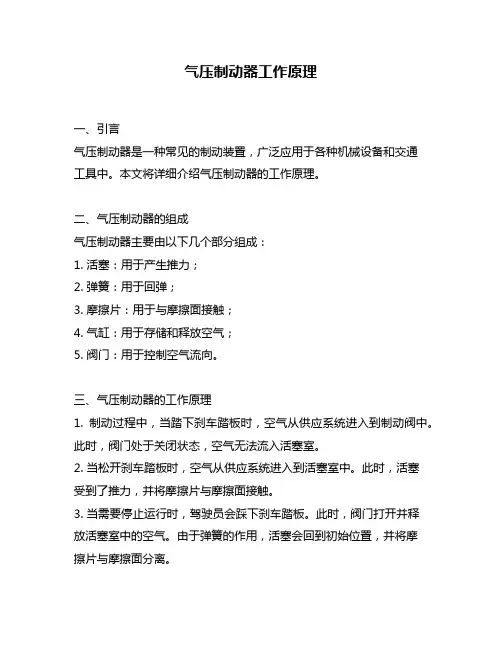

气压制动器工作原理
一、引言
气压制动器是一种常见的制动装置，广泛应用于各种机械设备和交通
工具中。
本文将详细介绍气压制动器的工作原理。
二、气压制动器的组成
气压制动器主要由以下几个部分组成：
1. 活塞：用于产生推力；
2. 弹簧：用于回弹；
3. 摩擦片：用于与摩擦面接触；
4. 气缸：用于存储和释放空气；
5. 阀门：用于控制空气流向。
三、气压制动器的工作原理
1. 制动过程中，当踏下刹车踏板时，空气从供应系统进入到制动阀中。
此时，阀门处于关闭状态，空气无法流入活塞室。
2. 当松开刹车踏板时，空气从供应系统进入到活塞室中。
此时，活塞
受到了推力，并将摩擦片与摩擦面接触。
3. 当需要停止运行时，驾驶员会踩下刹车踏板。
此时，阀门打开并释
放活塞室中的空气。
由于弹簧的作用，活塞会回到初始位置，并将摩
擦片与摩擦面分离。
4. 当需要启动时，驾驶员会松开刹车踏板。
此时，制动阀关闭并将空气从供应系统中引入到气缸中。
由于气缸内部的压力增加，活塞受到推力并将摩擦片与摩擦面接触。
四、气压制动器的优点
1. 操作简便：只需踩下或松开刹车踏板即可实现制动和解除制动；
2. 制动效果好：由于空气的压力大，所以制动效果比较稳定；
3. 适用范围广：气压制动器不仅适用于汽车、火车等交通工具，还可以应用于各种机械设备中。
五、总结
通过本文的介绍，我们了解了气压制动器的组成和工作原理，并了解了它的优点。
在实际应用中，我们需要根据具体情况选择合适的气压制动器，并注意维护和保养。
盘式制动器结构和原理盘式制动器是一种常见的制动器件，主要用于汽车、摩托车和自行车等车辆的制动系统中。
它通过夹紧刹车盘，利用摩擦力将运动中的车辆减速或停止。
盘式制动器具有结构简单、制动效果好、散热性能好等优点，在各种车辆中得到了广泛应用。
一、盘式制动器的结构1.刹车盘：刹车盘是固定在车轮轴上的金属圆盘，具有一定的厚度和直径。
它可以通过与刹车盘夹紧形成的摩擦力，将动能转化为热能，并将车辆减速或停止。
2.刹车卡钳：刹车卡钳是夹紧刹车盘的装置，通常由两个活塞组成。
刹车卡钳一般固定在车辆悬挂系统的一侧，它可以通过制动系统传递的压力来夹紧或释放刹车盘。
3.刹车片：刹车片是直接与刹车盘接触并产生摩擦的部件。
一般由摩擦材料制成，能够承受高温和高速的摩擦，同时具有较好的耐磨性能。
4.制动油管路：制动油管路连接刹车卡钳和刹车泵，用于传递压力信号。
它通常由高强度金属材料制成，能够承受高压力并具有良好的密封性能。
5.刹车泵：刹车泵是生成制动力的装置，通常通过人工或电子信号来产生压力信号，将制动液传递给刹车卡钳。
二、盘式制动器的工作原理1.制动力的生成：当驾驶员踩下制动踏板时，传感器会将信号传递给刹车泵，刹车泵会根据制动力的需求生成相应的压力信号。
然后，这个压力信号通过制动油管路传递到刹车卡钳。
2.刹车盘的夹紧：刹车卡钳接收到来自刹车泵的压力信号后，活塞会向刹车盘移动并夹紧住刹车盘。
夹紧刹车盘的力可以通过踏板上施加压力的大小来调节。
3.摩擦产生制动力：刹车盘和刹车片之间的夹紧形成了一定的摩擦力，这个摩擦力可以将车辆的动能转化为热能，并产生制动力。
制动力的大小取决于夹紧刹车盘的力以及刹车片的摩擦系数和表面积。
4.散热：在制动过程中，刹车盘和刹车片产生的摩擦会产生大量的热能，如果不能及时散热，会导致制动失效。
为了保证制动效果，盘式制动器通常会采用散热鳍片或通风孔等散热装置，以增加散热表面积，降低刹车温度。
总结起来，盘式制动器通过夹紧刹车盘与刹车片的摩擦产生制动力，将车辆减速或停止。

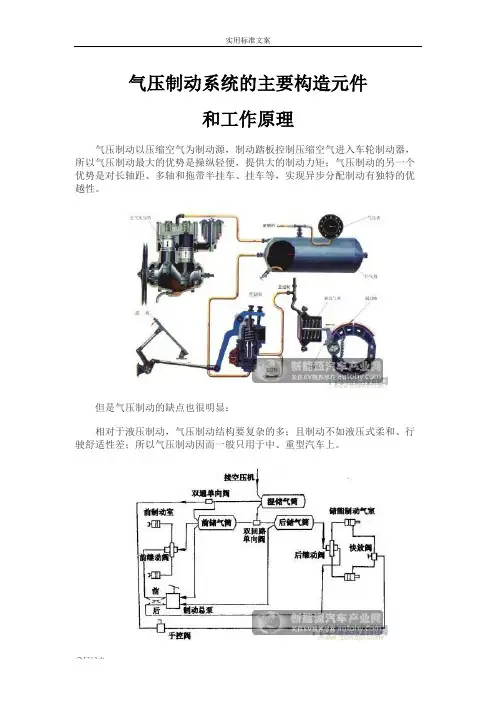

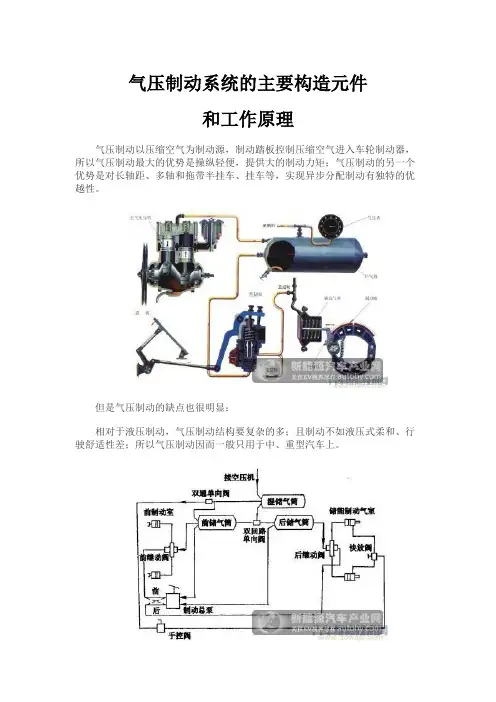

气压制动系统的主要构造元件和工作原理气压制动以压缩空气为制动源，制动踏板控制压缩空气进入车轮制动器，所以气压制动最大的优势是操纵轻便，提供大的制动力矩；气压制动的另一个优势是对长轴距、多轴和拖带半挂车、挂车等，实现异步分配制动有独特的优越性。
但是气压制动的缺点也很明显：相对于液压制动，气压制动结构要复杂的多；且制动不如液压式柔和、行驶舒适性差；所以气压制动因而一般只用于中、重型汽车上。
下面主要以斯太尔8X4载重汽车为例介绍气压制动传动装置主要部件的结构组成。
1.空气压缩机空气压缩机是全车制动系气路的气源，斯太尔6X4载重汽车空气压缩机为单缸混合冷却式，气缸体为风冷，气缸盖通过发动机冷却系统水冷。
它固定在发动机前端左侧的支架上，它的传动齿轮与其曲轴为高扭矩自锁连接，在正时齿轮室中悬臂安装，由发动机曲轴通过中间齿轮、喷油泵齿轮、空气压缩机传动轴驱动转动，其构造如图18. 5 所示，与汽车发动机机构相似，它主要由空气压缩机壳体1、活塞2、曲轴3、单向阀4等组成。
壳体由气缸体、气缸盖组成，壳体是铸铁的，外面带有用于空气冷却的散热筋片，里面是用于产生压缩空气的气缸。
进、排气阀门采用舌簧结构，进气口经气管通向空气滤清器；出气口则经气管通向空气干燥器。
润滑油由发动机主油道经油管、滚珠轴承，进入曲轴箱，然后经正时齿轮室回到油底壳。
活塞通过连杆与曲轴相连，连杆轴承合金直接浇注在连杆大头和连杆瓦盖上，活塞通过活塞环与气缸密封。
曲轴两端通过滚珠轴承支承在曲轴箱，前后有轴承盖，前端伸出盖外用半圆键及螺母固装传动齿轮，前端孔分另1J 装有防止漏油的油封。
发动机运转时，空气压缩机随之转动，当活塞下行时，进气阀门被打开，外界空气经空气滤清器、进气道进人气缸。
当活塞上行时，进气阀门被关闭，气缸空气被压缩，出气阀门在压缩空气的作用下被打开，压缩空气由空气压缩机出气口经管路、空气干燥器进人储气筒和四管路保护阀。
2.空气干燥器空气干燥器吸收压缩空气中的水，为制动气路提供清洁干燥的压缩空气。
气压制动系统的主要构造元件和工作原理气压制动系统是一种广泛应用于汽车、火车和飞机等交通工具中的重要安全装置。
它通过利用气体压力来实现车辆的制动，保证行驶过程中的安全性。
本文将介绍气压制动系统的主要构造元件和工作原理。
一、气压制动系统的构造元件1. 气压制动器：气压制动器是气压制动系统的核心部件之一。
它由气缸、活塞和制动鼓等组成。
当制动踏板被踩下时，制动液体通过管道传递到气缸中，推动活塞向外运动，使制动鼓受到压力，从而实现制动效果。
2. 空气压缩机：空气压缩机是气压制动系统的动力来源。
它通过压缩空气来提供系统所需的气压。
空气压缩机通常由发动机驱动，将外界空气经过滤清器后进行压缩，并将压缩空气送入气压制动系统中。
3. 空气储气罐：空气储气罐是气压制动系统的气源储存装置。
它通常由多个气缸组成，用于储存压缩空气，以便在需要时提供足够的气压。
空气储气罐还可以平衡气压系统的波动，保证制动系统的稳定性。
4. 制动阀门：制动阀门是气压制动系统的控制装置。
它根据驾驶员的操作指令，控制气压的流动和分配，从而实现制动的灵活控制。
常见的制动阀门包括制动踏板阀、制动缓冲阀和制动分配阀等。
二、气压制动系统的工作原理气压制动系统的工作原理基于气体的压力传递和释放。
下面将介绍气压制动系统的工作过程。
1. 制动准备阶段：当驾驶员踩下制动踏板时，制动液体从主缸流入气压制动器中，推动活塞向外运动。
同时，空气压缩机开始工作，将外界空气压缩并送入空气储气罐中。
2. 制动施加阶段：当制动踏板被踩下一定深度时，制动阀门打开，将储存在空气储气罐中的压缩空气送入气压制动器中。
气压推动活塞向外运动，使制动鼓受到压力，车辆开始减速或停止。
3. 制动释放阶段：当驾驶员松开制动踏板时，制动阀门关闭，制动器内的压缩空气被释放，活塞回到原位，制动鼓不再受到压力。
车辆恢复正常行驶状态。
总结起来，气压制动系统通过气压传递和释放来实现车辆的制动。
驾驶员通过操作制动踏板，控制制动阀门的开闭，从而调节气压的流动和分配，实现车辆的灵活制动。

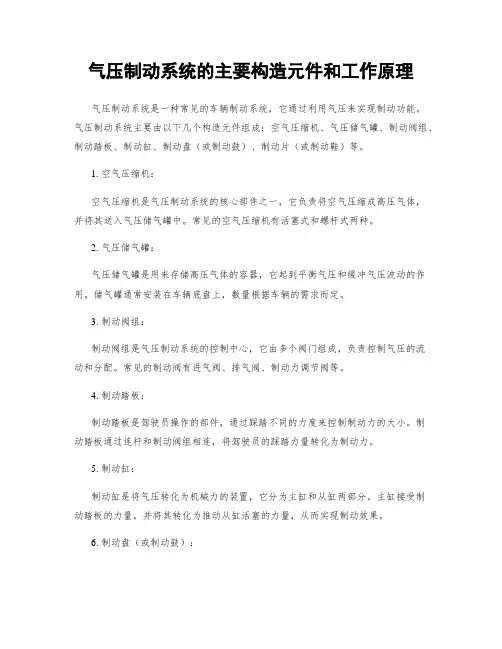

气压制动系统的主要构造元件和工作原理气压制动系统是一种常见的车辆制动系统，它通过利用气压来实现制动功能。
气压制动系统主要由以下几个构造元件组成：空气压缩机、气压储气罐、制动阀组、制动踏板、制动缸、制动盘（或制动鼓）、制动片（或制动鞋）等。
1. 空气压缩机：空气压缩机是气压制动系统的核心部件之一，它负责将空气压缩成高压气体，并将其送入气压储气罐中。
常见的空气压缩机有活塞式和螺杆式两种。
2. 气压储气罐：气压储气罐是用来存储高压气体的容器，它起到平衡气压和缓冲气压波动的作用。
储气罐通常安装在车辆底盘上，数量根据车辆的需求而定。
3. 制动阀组：制动阀组是气压制动系统的控制中心，它由多个阀门组成，负责控制气压的流动和分配。
常见的制动阀有进气阀、排气阀、制动力调节阀等。
4. 制动踏板：制动踏板是驾驶员操作的部件，通过踩踏不同的力度来控制制动力的大小。
制动踏板通过连杆和制动阀组相连，将驾驶员的踩踏力量转化为制动力。
5. 制动缸：制动缸是将气压转化为机械力的装置，它分为主缸和从缸两部分。
主缸接受制动踏板的力量，并将其转化为推动从缸活塞的力量，从而实现制动效果。
6. 制动盘（或制动鼓）：制动盘（或制动鼓）是气压制动系统的摩擦部件，它与车轮相连，通过制动片（或制动鞋）的摩擦来产生制动力。
制动盘通常由铸铁或钢铁制成，具有良好的散热性能和耐磨性能。
7. 制动片（或制动鞋）：制动片（或制动鞋）是与制动盘（或制动鼓）接触的摩擦材料，它通过与制动盘（或制动鼓）的摩擦来实现制动效果。
制动片通常由摩擦材料、支撑材料和胶合剂组成。
气压制动系统的工作原理如下：1. 制动系统准备阶段：当驾驶员踩下制动踏板时，制动踏板的力量通过连杆传递给制动阀组。
制动阀组接收到信号后，将空气压力传递给制动缸。
2. 制动力传递阶段：制动缸接收到来自制动阀组的气压信号后，将气压转化为机械力，推动制动片（或制动鞋）与制动盘（或制动鼓）接触。
制动片与制动盘（或制动鼓）之间的摩擦产生制动力，使车辆减速或停止。

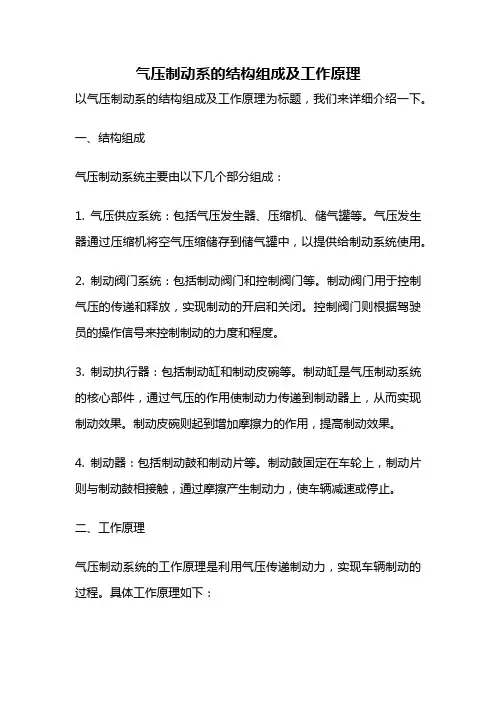

气压制动系的结构组成及工作原理以气压制动系的结构组成及工作原理为标题，我们来详细介绍一下。
一、结构组成气压制动系统主要由以下几个部分组成：1. 气压供应系统：包括气压发生器、压缩机、储气罐等。
气压发生器通过压缩机将空气压缩储存到储气罐中，以提供给制动系统使用。
2. 制动阀门系统：包括制动阀门和控制阀门等。
制动阀门用于控制气压的传递和释放，实现制动的开启和关闭。
控制阀门则根据驾驶员的操作信号来控制制动的力度和程度。
3. 制动执行器：包括制动缸和制动皮碗等。
制动缸是气压制动系统的核心部件，通过气压的作用使制动力传递到制动器上，从而实现制动效果。
制动皮碗则起到增加摩擦力的作用，提高制动效果。
4. 制动器：包括制动鼓和制动片等。
制动鼓固定在车轮上，制动片则与制动鼓相接触，通过摩擦产生制动力，使车辆减速或停止。
二、工作原理气压制动系统的工作原理是利用气压传递制动力，实现车辆制动的过程。
具体工作原理如下：1. 制动开启阶段：当驾驶员踩下制动踏板时，控制阀门接收到信号，打开制动阀门。
气压从储气罐中进入制动缸，使制动缸内的活塞向外运动。
同时，制动缸内的活塞推动制动皮碗向制动鼓施加压力。
制动鼓与制动片之间的摩擦力产生，使车辆减速。
2. 制动力调节阶段：根据驾驶员的制动力需求，控制阀门可以调节气压的大小，进而调节制动力的大小。
当驾驶员需要增加制动力时，控制阀门将更多的气压传递到制动缸，增加制动力的大小。
反之，当驾驶员需要减小制动力时，控制阀门降低气压传递到制动缸，减小制动力的大小。
3. 制动关闭阶段：当驾驶员松开制动踏板时，控制阀门关闭制动阀门。
此时，气压不再传递到制动缸，制动缸内的气压逐渐释放。
制动皮碗与制动鼓之间的接触力减小，车辆恢复正常行驶状态。
总结：气压制动系的结构组成主要包括气压供应系统、制动阀门系统、制动执行器和制动器等部分。
其工作原理是通过控制阀门调节气压的传递和释放，实现制动力的产生和调节。
通过这样的工作原理，气压制动系统能够有效地实现车辆的制动功能，提高行车安全性。
