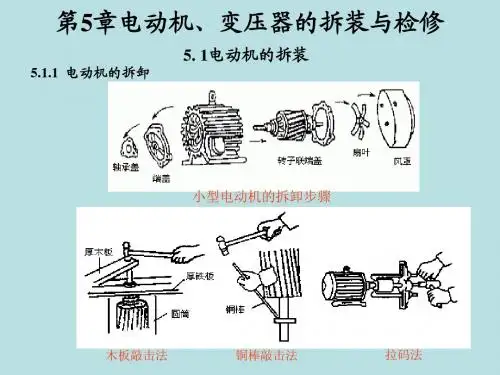

电工技术第五章电动机

第五章 电路的过渡过程习题参考答案1．由换路定律知，在换路瞬间电容上的电压、电感上电流不能突变，那么对其余各物理量，如电容上的电流、电感上的电压及电阻上的电压、电流是否也遵循换路定律？解：在换路瞬间只有电容上的电压、电感上电流不能突变。

电容上的电流、电感上的电压及电阻上的电压、电流能突变，不受换路定律的限制。

2．一电容C = 100μF ，端电压互感器u C = 200V ，试问电容的电流和电容的储能是否等于零？为什么？解：当电容处于静态时，电容的电流为零。

电容的储能为221CCU ,不等于零。

其原因是电容具有记忆功能。

3．一电感L = 1H ，通过的电流i L = 10A ，试问电感的电压和电感的储能是否都等于零？为什么？解：当电感处于静态时，电感的电压为零。

电感的储能为221LI ,不等于零。

其原因是电感具有记忆功能。

4．在实验测试中，常用万用表的R X1k Ω档来检查电容量较大的电容器的质量。

测量前，先将被电容器短路放电。

测量时，如果（1）指针摆动后，再返回到无穷大（∞）刻度处，说明电容器是好的；（2）指针摆动后，返回速度较慢，则说明被测电容器的电容量较大。

度根据RC 电路的充放电过程解释上述现象。

解：常用万用表测试电容器的过程实际就是电容充电的动态过程，当电容接通常用万用表电源的瞬间，电容器开始充电，此时充电电流最大，动态电阻较小，随着充电的进行，电流迅速减小，动态电阻迅速增大，当充电完成时，电流为零，此时电阻为无穷大（∞）。

指针摆动后，返回速度较慢，则说明充电时间常数RC 较大，因此被测电容器的电容量较大。

5．电路如图5-31所示，开关S 闭合前电路已处于稳态，t =0时开关闭合，试计算开关闭合后u C (0+)和u C (∞)。

（u C (0+)=36V ，u C (∞)=0V ）解：换路前电路已处于稳态，电容已处于开路状态，则 u C (0-)=36V 根据换路定律，得u C (0+)=u C (0-)=36V当时间为无穷大（∞）时，电容已经完全放电，故 u C (∞)=0V图5-31 习题5的电路6．电路如图5-32所示，开关S 闭合前电路已处于稳态，t =0时开关闭合，试计算开关闭合后初始值u (0+)、i (0+)和稳态值u (∞)、i (∞)。

《学习指导与练习》上的题(P54)二、单项选择题1.三相异步电动机的定子绕组通入三相对称交流电后，在气隙中产生（）。

【A】A.旋转磁场B.脉动磁场C.恒定磁场D.永久磁场2.某三相六极异步电动机，接在工频380V三相交流电源上，则其转速为（）。

【D】A. 3000r/minB. 1000r/minC. 2950r/minD. 970r/min3.绕线转子异步电动机三相转子绕组为了串接起动变阻器方便，一般采用（）。

【A】A.Y联结B.△联结C.Y/△联结D.Y或△联结都可以5.三相异步电动机旋转磁场的转速与磁极对数有关，对于4磁极电动机，交流电变化一个周期时，其磁场在空间旋转了（）。

【C】A. 2周B. 4周C. 0.5周D.0.25周6.下面各选项是三相异步电动机的磁路组成，错误的是（）。

【C】A.定子铁心B.转子铁心C.机座D.气隙7.起重机下放重物时，重物能保持一定速度匀速下降的主要原因是电动机处于（）。

【C】A.反接制动状态B.能耗制动状态C.回馈制动状态D.电动运行状态8.绕线转子三相异步电动机转子串电阻调速属于（）。

【A】A.变转差率调速B.变极调速C.降压调速D.变频调速9.把运行中的三相异步电动机的任意两相电源线对调，电动机的运行状态变为（）。

【D】A.反接制动B.反转运行C.先是反转运行，后是反接制动D.先是反接制动，后是反转运行10.为了使三相异步电动机能采用Y/△降压起动，电动机正常运行时必须是（）。

【B】A.Y联结B.△联结C.Y/△联结D.△/Y联结11.三相异步电动机的定子铁心及转子铁心均采用硅钢片叠成的原因是（）。

【A】A.减少铁心中的能量损耗B.允许电流通过C.价格低廉D.制造方便12.弱磁调速适用于（）。

【D】A.三相笼型异步电动机B.多速异步电动机C.三相绕线转子异步电动机D.直流电动机13.三相异步电动机的转差率s=1时，电动机的状态是（）。

【C】A . 额定运行状态B . 反接制动状态C . 接通电源起动瞬间D .回馈制动状态14.三相异步电动机回馈制动状时，其转差率为（ ）。

电工技术（电工学I）第五章三相电路three phasecircuit江苏大学电气信息工程学院School of electric and information，UJS内容5.1三相电源5.2负载星形连接的三相电路5.3负载三角形连接的三相电路5.4三相电路的功率5.5安全用电相电压与线电压在对称三相电路中的关系三相对称电源和对称负载的概念相电流与线电流在对称三相电路中的关系对称三相电路电压、电流和功率的计算方法重点5.1三相电源电能可以由谏璧发电厂三峡水力发电站秦山核电站深圳展览中心屋顶的太阳能发电站等转换而得。

而各种电站、发电厂，其能量的转换由三相发电机来完成。

水能（水力发电）、热能（火力发电）、核能（核能发电）、化学能（电池）、太阳能（太阳能电站）、新疆达坂城的风力发电机群风能1、三相电源SNCXBAYZ图5.1.1三相交流发电机示意图工作原理：动磁生电定子+_转子+e A e B e C++–––(末端)(首端) ABC X YZ 图5.1.2三相绕组示意图AX 每相电枢绕组_++_ee+⨯⨯⨯三相对称电动势的表达式ωte Ae Be CSN +•++•••+SN SN+•++••A•+ωXYCBZSNA 相B 相C 相三相对称电动势的相量表示法与前面瞬时值表示法和波形曲线表示法对应三相对称正弦交流电也可用相量表示法表示：通常把这三个“幅值相等、频率相同、相位互差120”的电动势称为三相对称电动势。

它们的特点为：E mBe Ae Ce ●三相对称电动势出现最大值的先后顺序称为三相电源的相序：A -B -C -A 称为正相序正相序●供电系统三相电源的相序为A -B -C -A2、三相电源的相序A -C -B -A 称为负相序3、三相电源的星形连接(1) 连接方式在低压系统,中性点通常接地，所以也称地线。

U p U LCA NB NAB C中性线(零线、地线) 中性点端线(相线、火线)相电压：相线与中性线间的电压C B A U U U 、、Au Bu Cu 线电压：相线与相线间的电压CA BC AB U U U 、、ABu CAu BCu(2)线电压与相电压的关系BA AB U U U -=C B BC U U U -=ACA U U U -=C 根据KVL 定律ANB CAu Bu Cu ABu BCu CAu 30°相量图AU CU BU ABU 30°30°CUB CA U由相量图可得303AAB U U =︒=303BBC U U ︒=303CCA U U 同理()AB A B A BU U U U U =-=+- BU AU CU ︒AB U 12L U PU BU- 3L PU U =线电压超前相电压30°UA·UB·UC·UCA·300U AB··-UBUBC·在日常生活与工农业生产中，常用的电压模式127V 220V 220V 380V 380V 660VP L P L P L U U U U U U ======、、、3. 三相电源的三角形连接p连接结论：电源Δ形时 线电压相电压 l U U AB CBCU CAu BC u ABu电力系统的负载，可以分成两类。

《电工电子技术及应用（第二版）》（邓允主编，化学工业出版社,2011年）思考题与习题详解第五章 异步电动机的继电接触控制电路5-1 按钮和开关的作用有什么不同？【解】按钮是一种结构简单但应用极为广泛的主令电器。

它用来接通或断开电流较小的控制电路（如控制接触器、继电器等），从而控制电动机或其它电气设备的运行。

开关主要用于不经常操作的低压电路中，用于接通或切断电源与负载的联系。

5-2交流接触器有何用途？交流接触器由哪几个部分组成？各有什么作用？【解】交流接触器是广泛用于电力的通断和控制电路。

它利用主触点来通断主电路，利用辅助触点来执行控制指令。

交流接触器由电磁操作机构、触点和灭弧装置等三部分组成。

电磁操作机构实际上就是一个电磁铁，它包括吸引线圈、山字型的静铁心和动铁心。

触点可根据通过电流大小的不同，分为主触点和辅助触点。

主触点一般为三极动合（常开）触点，电流容量大，通常装有灭弧装置，主要用在主电路中。

辅助触点有动合（常开）和动断（常闭）两种类型，主要用在控制电路中。

当吸引线圈通电时，衔铁被吸合，通过传动机构使触点动作，达到接通或断开电路的目的；当线圈断电后，衔铁在反力弹簧的作用下回到原始位置使触点复位。

5-3 交流接触器的主触点和辅助触点各有什么特点？如何区分常开辅助触点和常闭辅助触点？【解】主触点接在主电路中，用来接通或断开电源与电动机；辅助触点接在控制电路中，常与按钮配合使用，用来实现电动机的各种控制。

区分常开辅助触点和常闭辅助触点，可用万用电表的欧姆档测两端的电阻值即可判断。

5-4 在电动机主电路中，既然装有熔断器，为什么还要装热继电器？它们的作用有什么不同？为什么照明电路只装熔断器而不装热继电器？【解】熔断器和热继电器的保护范围不同，不能相互替代。

熔断器对电路进行严重过载或短路保护，热继电器对电路进行一般过载保护。

照明电路一般只会发生电源短路的故障，而不会出现过载，所以只需要熔断器进行保护。

电工基础第6版练习册答案第一章：电路的基本概念1. 问：什么是欧姆定律？答：欧姆定律是描述电压、电流和电阻之间关系的定律，公式为 V = IR，其中 V 代表电压，I 代表电流，R 代表电阻。

2. 问：什么是基尔霍夫电压定律？答：基尔霍夫电压定律（KVL）指出，在一个闭合电路中，沿着任一回路的电压之和等于零。

第二章：直流电路分析1. 问：如何使用节点电压法分析电路？答：节点电压法是通过选择电路中的一个节点作为参考节点（通常接地），然后为其他节点设定电压，利用基尔霍夫电流定律列出方程组，求解电路中的节点电压。

2. 问：什么是戴维南定理？答：戴维南定理指出，任何线性双端网络都可以用一个单一的电压源和一个串联电阻来等效替代，该电压源的电压等于网络两端的开路电压，串联电阻等于从网络两端看进去的等效电阻。

第三章：交流电路1. 问：什么是交流电的瞬时值、最大值和有效值？答：瞬时值是交流电在任意时刻的电压或电流值。

最大值是交流电在一个周期内的最大瞬时值。

有效值是交流电在热效应上等效的直流电的值，通常用 RMS（均方根值）表示。

2. 问：什么是功率因数？答：功率因数是交流电路中实际功率与视在功率的比值，表示电路中电能转换效率的一个指标，用cosφ 表示。

第四章：磁路和变压器1. 问：什么是磁路？答：磁路是指导磁通通过的路径，通常由铁芯、空气隙等组成，用于描述磁场在电路中的分布和传输。

2. 问：变压器的工作原理是什么？答：变压器的工作原理基于电磁感应，通过改变线圈的匝数比来实现电压的升高或降低。

第五章：电动机和发电机1. 问：直流电动机的工作原理是什么？答：直流电动机的工作原理是通过在电动机的转子中通入直流电，产生磁场，与定子中的磁场相互作用，产生转矩，使转子转动。

2. 问：同步发电机和异步发电机有什么区别？答：同步发电机的转子转速与电网频率同步，而异步发电机的转子转速略低于同步转速，两者在结构和工作原理上有所不同。

电工与电子技术知识试题库(答卷)中专《电工电子》课程试题库建设负责人：李和清适用专业及层次：焊接（中专）第五章电动机一.填空题[5 1]1.电机是用来实现电能能与机械能能之间相互转换的设备。

从产生和消耗电能的角度出发，电机主要可分为发电机与电动机两大类。

[5 1]2.旋转磁场的转向由通入三相交流电源的相序决定的。

[5 1]3.三相异步电动机中旋转的部分称为称转子，它主要由转子铁心、转子绕组和转轴等组成。

[5 1]4.异步电动机旋转磁场的转速是由频率和磁极对数决定的。

[5 1]5.要使异步电动机反转，主要将接三相电源的三根相线中的任意两根，即可实现反转。

[5 1]6.当异步电动机每相绕组的额定电压等于电源的相电压时，绕组应作三角形联结。

[5 1]7.异步电动机轴上产生的转矩与外加电压的平方成正比。

[5 1]8.异步电动机的机械特性曲线是描述电磁转矩与转速之间的关系。

[5 1]9.单相交流定子绕组中通入单相交流电所产生的磁场是脉动磁场。

[5 1]10.单相罩极电动机磁极铁心加装短路铜环，起作用是产生旋转磁场。

二.选择题[5 1]1.三相交流笼型异步电动机旋转磁场的转向决定于三相交流电源的（ B ）A. 频率B. 相序C. 相位D. 幅值[5 1]2.三相异步电动机定子空间磁场的旋转方向是由三相电源的（ B ）决定的。

A. 电压值B. 相序C. 频率D. 相位[5 1]3.常用的三相异步电动机在额定工作状态下的转差率s约为（ B ）A. 0.2～0.6B. 0.02～0.06C. 1～1.5D. 0.5～1[5 1]4.三相异步电动机定子铁心采用的材料应为（ A ）A. 硅钢片B. 钢板或铁板C. 剩磁大的磁性材料 D. 铅或铝等导电材料[5 1]5.三相异步电动机机座的作用是（ C ）A. 作为电机磁路的一部分B. 起美观装饰作用 C. 固定定子铁心及定子绕组[5 1]6.对于旋转磁场的同步转速，下列说法正确的是（ D ）A. 与转差率相同B. 与转子电流频率相同C. 与转子速度相同D. 与电网电压频率成正比[5 1]7.三相异步电动机正常运行是，转子速度总是（ B ），A. 大于同步转速B. 小于同步转速C. 等于同步转速D. 与同步转速无关[5 1]8.转差率s是反映异步电动机“异步”程度的参数，当某台电机在电动机状态下工作时（ C ）。

139第五章 三相电路[练习与思考]5-1-1 对称三相电源的三相绕组作星形联接时，设线电压uAB=380sin(ωt+30o)V ，试写出相电压uB 的三角函数式及相量式。

解：V t u B )120sin(220︒-=ωV U B ︒-∠=∙1202110 5-1-2 三角形联接的对称三相电源，空载运行时三相电源会不会在三相绕组所构成的闭合回路中产生电流？如果一相电源电压极性接反，则闭合回路中是否有电流通过？解：空载运行时，电源回路中无电流通过。

如果一相电源电压极性接反，则闭合回路中有电流通过。

5-2-1 为什么电灯开关一定要接在相线（火线）上？解：因为电灯是单相负载，当开关断开时，电灯灯头不带电，以便于安全维修和更换。

如果开关接在零线上，当其断开时，电灯灯头依然带电（接在火线上），作业时会造成触电事故。

5-2-2 三相四线制电路中，中线阻抗为零。

若星形负载不对称，则负载相电压是否对称？如果中线断开，负载电压是否对称？解：三相四线制电路中，若星形负载不对称，负载相电压仍然对称；如果中线断开，负载电压将不对称。

5-2-3 三相四线制电路中，电源线的中性线上规定不得加装保险丝，这是为什么？ 解：如果电源线的中性线上加装保险丝，一旦由于某种原因造成保险丝熔断，接成Y 型的各组单相负载上的各相相电压将不会对称，有的相电压可能会超过单相负载的额定电压，造成损坏；有的相电压可能会低于额定电压，使得负载不能正常工作。

因此源线的中性线上规定不得加装保险丝。

5-3-1 三相负载对称是指下述三种情况下的哪一种：⑴|Z AB |=|Z BC |=|Z CA |；⑵φAB =φBC =φCA ；⑶Z AB =Z BC =Z CA 。

、解：三相负载对称是指（3）,阻抗模相等，阻抗角相等。

5-3-2 已知对称三角形联接的三相电路中A 相负载线电流A 010∠=∙A I ，试写出其余各相线电流与相电流。

解:A I B ︒-∠=∙12010 A I C ︒+∠=∙12010140A I AB ︒∠=∙308.5 A I BC ︒-∠=∙908.5 A I CA ︒∠=∙1508.55-4-1 同一三相负载，采用三角形联接和星形联接接于线电压相同的三相电源上，试求这两种情况下负载的线电流、相电流及有功功率的比值。

第五章 三相交流电路 5-1-1 在图5-1中，如果发电机的转子逆时针旋转，三相电动势的相序如何？[答] 相序为1→3→2。

5-1-2 已知星形联接的三相电源中u 23=2202sin(ωt －90°)V ，相序为1→2→3。

试写出u 12 、u 31U 、u 1、u 2 、u 3的表达式。

[答] ｕ12= 2202sin(ωt －90°+120°)V= 2202sin(ωt +30°)Vｕ31= 2202sin(ωt －90°－120°)V= 2202sin(ωt －210°)V=2 220sin(ωt +150°)Vｕ1= 2202/3sin(ωt +30°-30°)V= 1272sin ωt Vｕ2 = 1272sin(ωt -120°)Vｕ3= 1272sin(ωt -240°)V = 1272sin(ωt +120°)V5-2-1 若三相负载的阻抗相等，即｜ＺU ｜＝｜ＺV ｜＝｜ＺW ｜，能否说这三相负载一定是对称的呢？为什么？[答] 仅三相负载的阻抗相等，不能说这三相负载一定是对称的，还必须三相负载的阻抗角也相等，才能说这三相负载是对称的。

5-2-2 试判断下列结论是否正确：(1) 当负载作星形联接时，必须有中性线;(2) 当负载作星形联接时，线电流必等于负载相电流;(3) 当负载作星形联接时，电源线电压必为各相负载电压的3倍[答] (1) 不对，当负载作星形联接时，如果三相负载对称，就不需要中性线。

思考题解答 图5-1 U 2 U 1V 1 V 2 W 1W 2ωe 1e 2 e 3(2) 对的。

(3) 当负载作星形联接时，如果接有中性线，则电源线电压必为负载相电压的3倍；但如果没有接中性线，且三相负载又不对称，则电源线电压就不是负载相电压的3倍。

故该结论是错的。

电工技术基础第一章：电路基本概念1.1 电流、电压和电阻1.1.1 电流的概念1.1.2 电压的概念1.1.3 电阻的概念1.2 电路的组成1.2.1 电源1.2.2 负载1.2.3 开关和控制元件1.3 电路的基本定律1.3.1 欧姆定律1.3.2 基尔霍夫电压定律1.3.3 基尔霍夫电流定律1.4 电路的简单分析方法1.4.1 串联电路1.4.2 并联电路1.4.3 混联电路第二章：电工元件2.1 电阻元件2.1.1 电阻的种类和特性2.1.2 电阻的测量2.2 电容元件2.2.1 电容的种类和特性2.2.2 电容的测量2.3 电感元件2.3.1 电感的种类和特性2.3.2 电感的测量2.4 变压器2.4.1 变压器的基本原理2.4.2 变压器的种类和特性2.4.3 变压器的测量2.5 其他电工元件2.5.1 开关和继电器2.5.2 接触器2.5.3 光电元件第三章：交流电路3.1 正弦交流电的基本概念3.1.1 正弦交流电的产生3.1.2 正弦交流电的特性3.2 交流电路的分析方法3.2.1 相量法3.2.2 等效电路法3.3 交流电路的功率3.3.1 有功功率3.3.2 无功功率3.3.3 视在功率3.4 交流电路的谐波3.4.1 谐波的概念3.4.2 谐波的产生和消除3.5 电阻、电容、电感在交流电路中的作用第四章：磁路与变压器4.1 磁路的基本概念4.1.1 磁通量4.1.2 磁阻4.1.3 磁路欧姆定律4.2 变压器4.2.1 变压器的基本原理4.2.2 变压器的种类和特性4.2.3 变压器的连接4.3 电能转换与传输4.3.1 电能转换的基本原理4.3.2 电能传输的损失4.3.3 电能传输的优化第五章：电动机5.1 直流电动机5.1.1 直流电动机的工作原理5.1.2 直流电动机的特性5.1.3 直流电动机的控制5.2 交流电动机5.2.1 交流电动机的工作原理5.2.2 交流电动机的特性5.2.3 交流电动机的控制5.3 电动机的选择和安装5.3.1 电动机的选型5.3.2 电动机的安装和调试5.4 特种电动机5.4.1 步进电动机5.4.2 伺服电动机5.4.3 超声波电动机第六章：控制电路与继电器6.1 继电器的基本原理与结构6.1.1 电磁继电器6.1.2 温度继电器6.1.3 压力继电器6.2 控制电路的基本概念6.2.1 控制信号与控制电路6.2.2 控制电路的分类6.3 常用控制电路6.3.1 简单控制电路6.3.2 顺序控制电路6.3.3 组合控制电路6.4 继电器控制系统的设计与调试6.4.1 控制系统的设计原则6.4.2 控制系统的调试方法第七章：电气测量技术7.1 电气测量概述7.1.1 电气测量的意义与内容7.1.2 电气测量方法与分类7.2 电工测量仪器仪表7.2.1 电压表7.2.2 电流表7.2.3 电能表7.2.4 兆欧表7.3 电阻、电容、电感的测量7.3.1 电阻的测量7.3.2 电容的测量7.3.3 电感的测量7.4 交流电压与电流的测量7.4.1 交流电压的测量7.4.2 交流电流的测量7.5 功率与电能的测量7.5.1 功率的测量7.5.2 电能的测量第八章：电气设备与线路8.1 电力线路的类型与结构8.1.1 架空线路8.1.2 电缆线路8.1.3 母线与母线槽8.2 配电设备8.2.1 断路器8.2.2 隔离开关8.2.3 补偿器8.3 变配电工程设计与施工8.3.1 变配电工程的设计原则8.3.2 变配电工程施工8.4 电气设备运行与维护8.4.1 电气设备的运行管理8.4.2 电气设备的维护与检修第九章：电力电子技术9.1 电力电子器件9.1.1 晶闸管9.1.2 功率二极管9.1.3 晶闸管模块9.2 电力电子电路9.2.1 整流电路9.2.2 逆变电路9.2.3 变频电路9.3 电力电子技术的应用9.3.1 电力电子设备在电力系统中的应用9.3.2 电力电子设备在工业控制中的应用9.3.3 电力电子设备在民生领域的应用第十章：现代电气技术10.1 智能电网技术10.1.1 智能电网的概念与特点10.1.2 智能电网的关键技术10.1.3 智能电网在我国的应用与发展10.2 电力系统自动化技术10.2.1 电力系统自动化的意义与内容10.2.2 电力系统自动化的装置与技术10.2.3 电力系统自动化的现状与发展趋势10.3 分布式发电与微电网技术10.3.1 分布式发电的概念与分类10.3.2 微电网的结构与运行原理10.3.3 分布式发电与微电网在我国的应用与发展第十一章：通信技术基础11.1 通信系统的概念11.1.1 通信系统的定义11.1.2 通信系统的分类11.1.3 通信系统的基本组成11.2 信号传输技术11.2.1 信号传输的方式11.2.2 信号调制与解调11.2.3 信号编码与解码11.3 数字通信技术11.3.1 数字通信的基本原理11.3.2 数字信号处理器11.3.3 数字通信的应用11.4 通信网络11.4.1 通信网络的类型11.4.2 通信网络的构建11.4.3 通信网络的优化与维护第十二章：电力系统及其自动化12.1 电力系统的概述12.1.1 电力系统的定义12.1.2 电力系统的组成12.1.3 电力系统的运行原理12.2 电力系统自动化12.2.1 电力系统自动化的意义12.2.2 电力系统自动化的装置与技术12.2.3 电力系统自动化的现状与发展趋势12.3 电力系统的稳定性与可靠性12.3.1 电力系统稳定性的概念12.3.2 电力系统可靠性的概念12.3.3 提高电力系统稳定性和可靠性的措施12.4 电力市场的运营与管理12.4.1 电力市场的概念12.4.2 电力市场的构建12.4.3 电力市场的运营与管理方法第十三章：建筑智能化与电气工程13.1 建筑智能化的概念与发展13.1.1 建筑智能化的定义13.1.2 建筑智能化的发展历程13.1.3 建筑智能化的现状与发展趋势13.2 建筑智能化系统13.2.1 建筑自动化系统13.2.2 建筑通信系统13.2.3 建筑消防系统13.2.4 建筑安防系统13.3 电气工程及其自动化13.3.1 电气工程的定义与分类13.3.2 电气工程的设计与施工13.3.3 电气工程的自动化技术13.4 绿色建筑与节能技术13.4.1 绿色建筑的概念与评价标准13.4.2 节能技术在建筑中的应用13.4.3 建筑节能的现状与发展趋势第十四章：新能源技术及其应用14.1 新能源的概念与发展14.1.1 新能源的定义14.1.2 新能源的发展背景与意义14.1.3 新能源的现状与发展趋势14.2 太阳能技术14.2.1 太阳能电池的原理与分类14.2.2 太阳能热水系统14.2.3 太阳能光伏发电系统14.3 风能技术14.3.1 风能的特性与评估14.3.2 风力发电机的技术参数14.3.3 风力发电系统的运行与维护14.4 其他新能源技术14.4.1 生物质能技术14.4.2 地热能技术14.4.3 潮汐能技术第十五章：电工职业道德与安全技术15.1 电工职业道德15.1.1 职业道德的概念与意义15.1.2 电工职业道德的基本要求15.1.3 电工职业道德的培养与提高15.2 电工安全技术15.2.1 电工安全的基本原则15.2.2 电工安全的技术措施15.2.3 电工安全用具与防护设备15.3 电气事故与应急处理15.3.1 电气事故的类型与原因15.3.2 电气事故的预防措施15.3.3 电气事故重点和难点解析第一章：电路基本概念重点：电流、电压和电阻的定义及关系；电路的组成；电路的基本定律。

《电工技术与电子技术》教案第一章：电工技术基础1.1 电流、电压和电阻的概念电流：电荷的定向移动形成电流，单位是安培（A）。

电压：电路两点间的电势差，单位是伏特（V）。

电阻：阻碍电流流动的性质，单位是欧姆（Ω）。

1.2 电路的基本元件电源：提供电能的设备，如电池、发电机。

负载：消耗电能的设备，如灯泡、电动机。

导线：连接电源和负载，传输电能。

开关：控制电路通断的设备。

1.3 电路的两种状态通路：电流能够顺畅流动的状态。

开路：电流无法流动的状态，即电路中断。

第二章：电子技术基础2.1 电子和原子电子：原子核外的负电荷粒子。

原子：由原子核和核外电子组成，原子核由质子和中子组成。

2.2 半导体的性质导电性能：介于导体和绝缘体之间。

掺杂：向半导体中加入微量杂质，改变其导电性能。

PN结：P型半导体和N型半导体接触形成的结。

2.3 简单的电子电路放大电路：放大微弱信号的电路，如放大器。

整流电路：将交流电转换为直流电的电路，如整流器。

稳压电路：保持输出电压稳定的电路，如稳压器。

第三章：交流电路3.1 交流电的基本概念交流电：电流方向和大小周期性变化的电流。

频率：交流电周期性变化的次数，单位是赫兹（Hz）。

电压和电流的相位差：电压和电流波形之间的相位差。

3.2 交流电路的功率有功功率：电路中实际做功的功率，如灯泡发光产生的功率。

无功功率：电路中不做功的功率，如电容器和电感器消耗的功率。

视在功率：电路中总的功率，等于有功功率和无功功率的平方和的开方。

3.3 交流电路的测量和保护电压表和电流表：测量交流电路的电压和电流。

保护装置：如熔断器、漏电保护器，用于保护电路和人身安全。

第四章：磁路与变压器4.1 磁路的概念磁路：磁力线所通过的路径。

磁通量：磁场穿过磁路的磁力线数量。

磁阻：磁力线通过磁路时的阻碍程度。

4.2 变压器的基本原理变压器：通过电磁感应原理，改变交流电压的设备。

一次绕组和二次绕组：变压器的两个互相绝缘的绕组。

第五章脉流牵引电动机的结构脉流牵引电动机的结构与普通直流电机基本相同，但为了适应牵引电动机运行性能、通风冷却方式、传动方式、安装方式及使用环境等条件，脉流牵引电动机某些零部件的结构与普通直流电机有一定差别。

本章在介绍牵引电动机定额的基础上，结合牵引电动机实际结构，介绍牵引电动机制造中常用的电工材料，讨论脉流牵引电动机主要零部件的功用和结构型式，最后扼要说明典型脉流牵引电动机的结构特点。

第一节牵引电动机的定额和额定数据电机是实现机、电能量转换的机械，因此要有各种电量和机械量来表征其运行性能，电机的定额就是由电机制造厂按照国家技术标准要求，对电机全部电量和机械量的数值以及运行方式所做的规定，表示了电机的运行特点和工作能力。

规定定额的目的是为了能在试验台上验证电机的性能，作为评价电机的依据，对不同电机进行比较；还是应用部门正确使用电机的依据。

一、牵引电动机的定额机车用直流电机的定额按照铁道部标准“机车用直流电机基本技术条件”（TB1449一2000）规定，分为连续定额、小时定额、断续定额及等效定额4类，全部按定额运行称为“额定运行”。

1．连续定额连续定额是相应于电机在试验台上，按温升试验所规定的条件连续运行，且温升不超过规定限值时，所能承受负载的定额，见表4—2。

2．小时定额小时定额是相应于电机在试验台上，按温升试验所规定的条件，从实际冷态开始运行一小时，而温升不超过规定限值时所能承受负载的定额．3．断续定额断续定额是相应于一系列完全相同的周期，每一周期包括一个或几个在规定负载值下的工作时间，根据情况，不论是否被一个停止时间所隔开，在长期运行以后，电机的温升不超过规定的限值。

4．等效定额等效定额是断续定额的替代办法。

它具有恒定电压、电流和转速值的连续或短时定额的作用，就温升而言，它与电机在实际使用中承受一系列断续的工作周期是等效的。

根据机车运行特点，牵引电动机负载的性质基本L是连续的和短时重复的。

因此，牵引电动机规定了两个定额，即连续定额和小时定额。

第五章 电路的瞬态分析【引言】①○2当电路发生接通、断开、联接方式改变及电路参数突然变化时，电路将从一种稳态变换到另一种稳态，这一变换过程时间一般很短，称为瞬态过程或简称瞬态（也称暂态过程或过渡过程）。

○3学习目的和要求１、了解产生瞬态过程的原因和研究瞬态过程的意义。

２、掌握分析一阶电路的三要素法。

理解初始值、稳态值、时间常数的概念。

３、理解ＲＣ电路和ＲＬ电路瞬态过程的特点。

４、了解微分电路和积分电路本章重点：分析一阶电路的三要素法，ＲＣ电路的充放电过程。

本章难点：初始值的确定。

5-1 瞬态过程的基本知识一、电路中的瞬态过程【演示】用根据图5-1-1制作的示教板。

观察开关S 合上瞬间各灯泡点亮的情况。

稳定状态（简称稳态）瞬态分析的目的 交流电路：电压、电流为某一稳定的时间函数直流电路：电压、电流为某一稳定值掌握瞬态过程规律，获得各种波形的电压和电流。

防止出现过电压或过电流现象，确保电气设备安全运行。

【讲授】开关S合上瞬间二、换路定律【讲授】①换路定律是表述换路时电容电压和电感电流的变化规律的，即换路瞬间电容上的电压和电感中的电流不能突变。

②设以换路瞬间作为计时起点，令此时t＝０，换路前终了瞬间以t＝０—表示，换路后初始瞬间以t ＝０+表示。

则换路定律可表示为：u C（０+）= u C（０—）换路瞬间电容上的电压不能突变（０）= i换路瞬间电感中的电流不能突变【说明】①换路定律实质上反映了储能元件所储存的能量不能突变。

因为W C=21CuC2、WL=21LiL2，u C和i L的突变意味着能量发生突变，功率p=twdd趋于无穷大，这是不可能的。

②当电路从一种稳定状态换路到另一种稳定状态的过程中，u C和i L必然是连续变化的，不能突变。

这种电流和电压的连续变化过程就是电路的瞬态过程。

③电阻是耗能元件，并不储存能量，它的电流、电压发生突变并不伴随着能量的突变。

因此由纯电阻构成的电路是没有瞬态过程的。
