4.2.3简易数字频率计电路设计 数字频率计是用数字显示被测信号频率的仪器，被测信号可以是正弦波、方波或其它周期性变化的信号。如配以适当的传感器，可以对多种物理量进行测试，比如机械振动的频率、转速、声音的频率以及产品的计件等等。因此，数字频率计是一种应用很广泛的仪器。 一、设计目的 1. 了解数字频率计测量频率与测量周期的基本原理； 2. 熟练掌握数字频率计的设计与调试方法及减小测量误差的方法。 二、设计任务与要求 要求设计一个简易的数字频率计，测量给定信号的频率，并用十进制数字显示，具体指标为： 1.测量范围：1HZ—9.999KHZ，闸门时间1s； 10 HZ—99.99KHZ，闸门时间0.1s； 100 HZ—999.9KHZ，闸门时间10ms； 1 KHZ—9999KHZ，闸门时间1ms； 2.显示方式：四位十进制数 3. 当被测信号的频率超出测量范围时,报警. 三、数字频率计基本原理及电路设计 所谓频率，就是周期性信号在单位时间 (1s) 内变化的次数．若在一定时间间隔T内测得这个周期性信号的重复变化次数为N，则其频率可表示为 fx=N/T 。因此，可以将信号放大整形后由计数器累计单位时间内的信号个数，然后经译码、显示输出测量结果，这是所谓的测频法。可见数字频率计主要由放大整形电路、闸门电路、计数器电路、锁存器、时基电路、逻辑控制、译码显示电路几部分组成，总体结构如图4-2-6：
图4-2-6数字频率计原理图 从原理图可知，被测信号Vx经放大整形电路变成计数器所要求的脉冲信号Ⅰ，其频率与被测信号的频率fx相同。时基电路提供标准时间基准信号Ⅱ，具有固定宽度T的方波时基信号II作为闸门的一个输入端，控制闸门的开放时间，被测信号I从闸门另一端输入，被测信号频率为fx,闸门宽度T，若在闸门时间内计数器计得的脉冲个数为N，则被测信号频率fx=N/THz。可见，闸门时间T决定量程,通过闸门时基选择开关选择,选择T大一些,测量准确度就高一些,T小一些,则测量准确度就低.根据被测频率选择闸门时间来控制量程.在整个电路中,时基电路是关键,闸门信号脉冲宽度是否精确直接决定了测量结果是否精确.逻辑控制电路的作用有两个：一是产生锁存脉冲Ⅳ，使显示器上的数字稳定；二是产生清“0”脉冲Ⅴ，使计数器每次测量从零开始计数。 1.放大整形电路 放大整形电路可以采用晶体管 3DGl00和74LS00，其中3DGl00组成放大器将输入频率为fx的周期信号如正弦波、三角波等进行放大。与非门74LS00构成施密特触发器，它对放大器的输出信号进行整形，使之成为矩形脉冲。 2.时基电路 时基电路的作用是产生标准的时间信号，可以由555组成的振荡器产生，若时间精度要求较高时，可采用晶体振荡器。由555定时器构成的时基电路包括脉冲产生电路和分频电路两部分。 （1）555多谐振荡电路产生时基脉冲 采用555产生1000HZ振荡脉冲的参考电路如图4-2-7所示。电阻参数可以由振荡频率计算公式f=1.43/((R1+2R2)*C)求得。 （2）分频电路 由于本设计中需要1s、0.1s、10ms、1ms四个闸门时间，555振荡器产生1000HZ，周期为1ms的脉冲信号，需经分频才能得到其他三个周期的闸门信号，可采用74LS90分别经过一级、二级、三级10分频得到。 图4-2-7 555多谐振荡电路 3. 逻辑控制电路 在时基信号II结束时产生的负跳变用来产生锁存信号Ⅳ，锁存信号Ⅳ的负跳变又用来产生清“0”信号V。脉冲信号Ⅳ和V可由两个单稳态触发器74LSl23产生，它们的脉冲宽度由电路的时间常数决定。触发脉冲从B端输入时，在触发脉冲的负跳变作用下，输出端Q可获得一正脉冲, Q非端可获得一负脉冲，其波形关系正好满足Ⅳ和V的要求。手动复位开关S按下时，计数器清“ 0 ”。参考电路如图4-2-8 图4-2-8数字频率计逻辑控制电路 4.锁存器 锁存器的作用是将计数器在闸门时间结束时所计得的数进行锁存，使显示器上能稳定地显示此时计数器的值．闸门时间结束时，逻辑控制电路发出锁存信号Ⅳ，将此时计数器的值送译码显示器。选用8D锁存器74LS273可以完成上述功能．当时钟脉冲CP的正跳变来到时，锁存器的输出等于输入，即Q=D。从而将计数器
广州大学学生实验报告 实验室：电子信息楼 317EDA 2017 年 10 月 2 日 学院机电学院年级、专 业、班 电信 151 姓名苏伟强学号1507400051 实验课 程名称 可编程逻辑器件及硬件描述语言实验成绩 实验项 目名称 实验4 2位十进制高精度数字频率计设计指导老师 秦剑 一实验目的 1 熟悉原理图输入法中74系列等宏功能元件的使用方法，掌握更复杂的原理图层次化设计技术和数字系统设计方法。 2 完成2位十进制频率计的设计，学会利用实验系统上的FPGA/CPLD验证较复杂设计项目的方法。 二实验原理 1 若某一信号在T秒时间里重复变化了N 次，则根据频率的定义可知该信号的频率fs 为：fs=N/T 通常测量时间T取1秒或它的十进制时间。 三实验设备 1 FPGA 实验箱，quarteus软件 四实验内容和结果 1 2位十进制计数器设计 1.1 设计原理图：新建quarteus工程，新建block diagram/schematic File文件，绘制原理图，命名为conter8,如图1，保存，编译，注意：ql[3..0]输出的低4位（十进制的个位）， qh[3..0]输出的高4位（十进制的十位） 图片11.2 系统仿真：如图2建立波形图进行波形仿真，如图可以看到完全符合设计要求，当clk输入时钟信号时，clr有清零功能，当enb高电平时允许计数，低电平禁止计数，当低4位计数到9时向高4位进1 图2 1.3 生成元件符号：File->create/updata->create symbol file for current file,保存，命名为conter8,如图3为元件符号（block symbol file 文件）： 图3 2 频率计主结构电路设计 2.1 绘制原理图：关闭原理的工程，新建工程，命名为ft_top,新建原理图文件，在project navigator的file 选项卡，右键file->add file to the project->libraries->project library name添加之前conters8工程的目录在该目录下，这样做的目的是因为我们会用到里面的conters8进行原理图绘制，绘制原理图，如图4，为了显示更多的过程信息，我们将74374的输出也作为output,重新绘制了原理图，图5 图4
一课程设计题目：数字频率计的设计 二、功能要求 （1）主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。 （2）率范围：分四1Hz~999Hz、01kHz~9.99kHz、1kHz~99.9kHz、10~999KHZ (3)周期范围：1ms~1s。 （4）用3个发光二极管表示单位，分别对应3个高档位。 三频率计设计原理框图 正弦波 数字频率计原理框图 1
测试电路原理：在测试电路中设置一个闸门产生电路，用于产生脉冲宽度为1s 的闸门信号。改闸门信号控制闸门电路的导通与开断。让被测信号送入闸门电路，当1s闸门脉冲到来时闸门导通，被测信号通过闸门并到达后面的计数电路（计数电路用以计算被测输入信号的周期数），当1s闸门结束时，闸门再次关闭，此时计数器记录的周期个数为1s内被测信号的周期个数，即为被测信号的频率。测量频率的误差与闸门信号的精度直接相关。 被测信号 频率测量算法对应的方框图 四、各部分电路及仿真 1 整形电路部分 整形电路的目的是将三角波、正弦波变成方便计数的脉冲信号。整形电路可以直接用555定时器构成施密特触发。 本次设计采用555定时器，适当连接若干个电阻就可以构成触发器 图1-1 整形电路 将555定时器的THR和TR1两个输入端连在一起作为信号输入端，则可得到 显示电路 闸门产生 输入电路闸门计数电路
施密特触发器，为了提高其稳定性通常要在要在CON端口接入一个0.01uf左右的滤波电容。但使用555定时器的时候输入的电压应该要大于5V，本次设计直接用信号源来做输入信号，并且信号源的振幅为10V，没有用放大电路将信号放大。 2 时基电路 时基电路时用来控制闸门信号选通的时间，由于本次设计的频率计测试范围是0到999KHz，故时基信号要有1ms 10ms 100ms 1s，基于上述，还需要一个分频器分出不同的频率。设计过程如下：可用一个多谐振电路产生频率为1KHz的脉冲信号（即T=1ms），然后使用分频器产生10ms 100ms 1s。 多谐振电路可以采用555定时器或者晶体振荡器来完成。本次设计采用555定时器实现，本次设计的精确度要求比较低，而且555定时器组成的多谐振荡起的最高振荡频率只能最多1MHz，而我们将用555定时器产生1Kz的频率，满足在该范围之内。分频器采用10分频，可用74LS90或者74LS160。 图2-1555定时器构成的多谐振振荡器 555多谐振振荡器设计参数：设计一个震荡周期为1ms，输出的占空比 2 3 q
滁州学院 课程设计报告 课程名称：数字逻辑课程设计 设计题目：数字频率计的设计 系别：网络与通信工程系 专业：网络工程（无线传感器网络方向）组别：第七组 起止日期:2012年5月28日～2012年6 月18日指导教师:姚光顺 计算机与信息工程学院二○一二年制
课程设计任务书
目录 1绪论 (1) 1.1设计背景 (1) 1.2主要工作和方法 (1) 1.3本文结构 (1) 2相关知识 (1) 2.1数字频率计概念...................................................................................................................... .. (1) 2.2数字频率计组成 (1) 3系统设计 (2) 4系统实现 (2) 4.1计数译码显示电路 (2) 4.2控制电路 (3) 5系统测试与数据分析 (5) 6课程设计总结与体会 (8) 6.1设计总结 (8) 6.2设计体会 (8) 结束语 (9) 参考文献 (9) 附录 (10) 致谢 (12)
1绪论 1.1设计背景 数字频率计是一种基础测量仪器，到目前为止已有 30 多年的发展史。早期，设计师们追求的目标主要是扩展测量范围，再加上提高测量精度、稳定度等，这些也是人们衡量数字频率计的技术水平，决定数字频率计价格高低的主要依据。目前这些基本技术日臻完善，成熟。应用现代技术可以轻松地将数字频率计的测频上限扩展到微频段。 随着科学技术的发展，用户对数字频率计也提出了新的要求。对于低档产品要求使用操作方便，量程（足够）宽，可靠性高，价格低。而对于中高档产品，则要求有高分辨率，高精度，高稳定度，高测量速率；除通常通用频率计所具有的功能外，还要有数据处理功能，统计分析功能，时域分析功能等等，或者包含电压测量等其他功能。这些要求有的已经实现或者部分实现，但要真正完美的实现这些目标，对于生产厂家来说，还有许多工作要做，而不是表面看来似乎发展到头了。 随着数字集成电路技术的飞速发展，应用计数法原理制成的数字式频率测量仪器具有精度高、测量范围宽、便于实现测量过程自动化等一系列的突出特点。 1.2主要工作和方法 设计一个数字频率计。要求频率测量范围为1Hz-10kHz。数字显示位数为四位静态十进制计数显示被测信号。先确定好数字频率计的组成部分，然后分部分设计，最后组成电路。 1.3本文结构 本文第1部分前言主要说明频率计的用处和广泛性。第2部分简要说明了本次课程设计的要求。第3部分概要设计大致的勾画出本次设计的原理框架图和电路的工作流程图。第4部分简要说明4位二进制计数器74160的原理和搭建计数译码显示电路的原理，同时分析控制电路的功能，形成控制电路图，及搭建显示电路和控制电路的组合原理图。第5部分调试与操作说明，介绍相关的操作和输入不同频率是电路的显示情况。 2相关知识 2.1数字频率计介绍 2.1.1数字频率计概念 数字频率计是一种直接用十进制数字现设被测信号频率的一种测量装置，它不仅可以测量正弦波、方波、三角波等信号的频率，而且还可以用它来测量被测信号的周期。经过改装，在电路中增加传感器，还可以做成数字脉搏计、电子称、计价器等。因此，数字频率计在测量物理量方面有广泛的应用。 2.1.2数字频率计组成 数字频率计由振荡器、分频器、放大整形电路、控制电路、计数译码显示电路等部分组成。其中的控制脉冲采用时钟信号源替代，待测信号用函数信号发生器产生。数字频结构原理框图如图3.1
. . . . 哈尔滨工业大学 简易频率计的仿真设计
目录 1．设计要求 2. 总电路图及工作原理 3.电路组成介绍 3.1脉冲形成电路 3.2闸门电路 3.3时基电路 3.4计数译码显示电路 4. 电路的测试 5. 分析与评价 附录：元器件清单 1．设计要求 本次设计任务是要求设计一个简易的数字频率计，即用数字显示被测信号频率的仪 2
器，数字频率计的设计指标有： 1. 测量信号：正弦信号、方波信号等周期变化的物理信号； 2. 测量频率范围：0Hz~9999Hz； 3. 显示方式：4位十进制数显示。 2.电路工作原理 频率计总电路图如下所示： 2
频率计的基本原理：通过将被测周期信号整形为同频率的方波信号后，利用555定时器组成的振荡电路所产生的频率为1Hz的标准方波，作为基准时钟，与被整形后的方波信号一起经过闸门电路处理输入计数电路，再利用74LS90N的十进制计数功能进行级联计数，计数后输入8位数据/地址锁存器74LS273N以实现锁存和清零功能，最后输入到译码显示电路中，用BCD7段译码器显示出来，这样就实现了对被测周期信号的频率测量并显示的功能。 频率计的工作原理流程图如下所示： 3.电路组成介绍 3.1脉冲形成电路 脉冲形成电路由信号发生器与整形电路组成，输入信号先经过限幅器，再经过施密特触发器整形，当输入信号幅度较小时，限幅器的二极管均截止，不起限副作用。由555组成的施密特触发器对经过限幅器的信号进行整形得到标准的方波信号。线路图如下所示： 2
3.2闸门电路 闸门电路的作用是控制计数器的输入脉冲，在电路中用一个与非门来实现（如下图所标注）。当标准信号（正脉冲）来到时闸门开通，被侧信号的脉冲通过闸门进入计时器计数；正脉冲结束时闸门关闭，计数器无时钟脉冲输入。 闸门电路 2

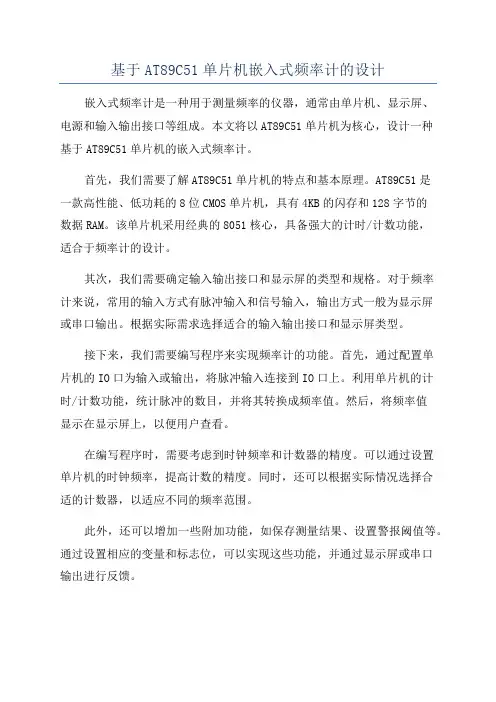

《综合课程设计》 一．数字频率计的设计 姓名：万咬春学号2005142135 一、课程设计的目的 通过本课程设计使学生进一步巩固光纤通信、单片机原理与技术的基本概念、基本理论、分析问题的基本方法；增强学生的软件编程实现能力和解决实际问题的能力，使学生能有效地将理论和实际紧密结合，拓展学生在工程实践方面的专业知识和相关技能。 二、课程设计的内容和要求 1．课程设计内容 （硬件类）频率测量仪的设计 2．课程设计要求 频率测量仪的设计 要求学生能够熟练地用单片机中定时/计数、中断等技术，针对周期性信号的特点，采用不同的算法，编程实现对信号频率的测量，将测量的结果显示在LCD 1602 上，并运用Proteus软件绘制电路原理图，进行仿真验证。 三．实验原理 可用两种方法测待测信号的频率 方法一：（定时1s测信号脉冲次数） 用一个定时计数器做定时中断，定时1s，另一定时计数器仅做计数器使用，初始化完毕后同时开启两个定时计数器，直到产生1s中断，产生1s中断后立即关闭T0和T1（起保护程序和数据的作用）取出计数器寄存器内的值就是1s内待测信号的下跳沿次数即待测信号的频率。用相关函数显示完毕后再开启T0和T1这样即可进入下一轮测量。 原理示意图如下：
实验原理分析： 1．根据该实验原理待测信号的频率不应该大于计数器的最大值65535，也就是说待测信号应小于65535Hz。 2．实验的误差应当是均与的与待测信号的频率无关。 方法二（测信号正半周期） 对于1：1占空比的方波，仅用一个定时计数器做计数器，外部中断引脚作待测信号输入口，置计数器为外部中断引脚控制（外部中断引脚为“1”切TRx=1计数器开始计数）。单片机初始化完毕后程序等待半个正半周期（以便准确打开TRx）打开TRx，这时只要INTx （外部中断引脚）为高电平计数器即不断计数，低电平则不计数，待信号从高电平后计数器终止计数，关闭TRx保护计数器寄存器的值，该值即为待测信号一个正半周期的单片机机器周期数，即可求出待测信号的周期：待测信号周期T=2*cnt/(12/fsoc) cnt为测得待测信号的一个正半周期机器周期数；fsoc为单片机的晶振。所以待测信号的频率f=1/T。 原理示意图如下： 实验原理分析： 1．根据该实验原理该方法只适用于1：1占空比的方波信号，要测非1：1占空比的方波信号 2．由于有执行f=1/（2*cnt/(12/fsoc)）的浮点运算，而数据类型转换时未用LCD 浮点显示，故测得的频率将会被取整，如1234.893Hz理论显示为1234Hz，测 得结果会有一定程度的偏小。也就是说测量结果与信号频率的奇偶有一定关 系。 3．由于计数器的寄存器取值在1~65535之间，用该原理时，待测信号的频率小于单片机周期的1/12时，单片机方可较标准的测得待测信号的正半周期。故用 该原理测得信号的最高频率理论应为fsoc/12 如12MHZ的单片机为1MHz。 而最小频率为f=1/（2*65535/(12/fsoc)）如12MHZ的单片机为8Hz。 四．实验内容及步骤 1. 仿真模型的构建 数字方波频率计的设计总体可分为两个模块。一是信号频率测量，二是将测得的频率数据显示在1602液晶显示模块上。因此可搭建单片机最小系统构建构建频率计的仿真模型。原理图，仿真模型的总原理图如下：
目录 前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 第一章 FPGA及Verilog HDL．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.1 FPGA简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2 Verilog HDL 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 第二章数字频率计的设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.1 设计要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.2 频率测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.3．系统的硬件框架设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.4系统设计与方案论证．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 第三章数字频率计的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.1系统设计顶层电路原理图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.2频率计的VHDL设计．...．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 第四章软件的测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.1测试的环境——MAX+plusII．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.2调试和器件编程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.3频率测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16
一、课题名称与技术要求 <1>名称：简易数字频率计 <2>主要技术指标和要求： 1. 被测信号的频率围100HZ～100KH 2. 输入信号为正弦信号或方波信号 3. 四位数码管显示所测频率，并用发光二极管表示单位 4. 具有超量程报警功能 二、摘要 以门电路，触发器和计数器为核心，由信号输入、放大整形、闸门电路、计数、数据处理和数据显示等功能模块组成。放大整型电路：对被测信号进行预处理；闸门电路：由与门电路通过控制开门关门，攫取单位时间进入计数器的脉冲个数；时基信号：周期性产生一秒高电平信号；计数器译码电路：计数译码集成在一块芯片上，计单位时间脉冲个数，把十进制计数器计数结果译成BCD码；显示：把BCD码译码在数码管显示出来。 关键字：比较器，闸门电路，计数器，锁存器，逻辑控制电路 三、方案论证与选择 <1>频率测量原理与方法 对周期信号的测量方法，常用的有下述几种方法。 1、测频法（M法） 对频率为f的周期信号，测频法的实现方法，是用以标准闸门信号对被测信号的重复周期数进行计数，当计数结果为N时，其频率为：f1=N1/TG。TG为标准闸门宽度，N1是计数器计出的脉冲个数，
设在TG期间，计数器的精确计数值为N，根据计数器的技术特性可知，N1的绝对误差是△N1=N ±1,N1的相对误差为&N1=（N1-N）/N=（N±1-N）/N=±1/N,由N1的相对误差可知，N（或N1）的数值愈大，相对误差愈小，成反比关系。因此，在f已确定的条件下，为减小N1的相对误差，可通过增大TG的方法来降低测量误差。但是，增大TG会使频率测量的响应时间长。当TG为确定值时(通常取TG=1s)，则有f=N，固有f1的相对误差：&f1=(f1-f)/f=(f±1-f)/f=±1/f 由上式可知，f1的相对误差与f成反比关系，即信号频率越高，误差越小；而信号频率越低，则测量误差越大。因此，M法适合于对高频信号的测量，频率越高，测量精度也越高。 测频法原理图 2、测周法（T法） 首先把被测信号通过二分频，获得一个高电频时间和低电平时间都是一个信号周期T的方波信号；然后用一个已知周期的高频方波信号作为计数脉冲，在一个信号周期T的时间对此高频信号进行计数。若在T时间的计数值为N2,则有 T2=N2*Tosc f2=1/T=1/(N2* Tosc)= fosc/N2 N2的绝对误差为△N=±1 N2的相对误差为&N2=(N2-N)/N=(N±1-N)/N=±1/N 从T2的相对误差可以看出，周期测量的误差与信号频率成正比，而与高频你标准计数信号的频率成反比。当fosc为常数时，被测信号频率越低，误差越小，测量精度也就越高。

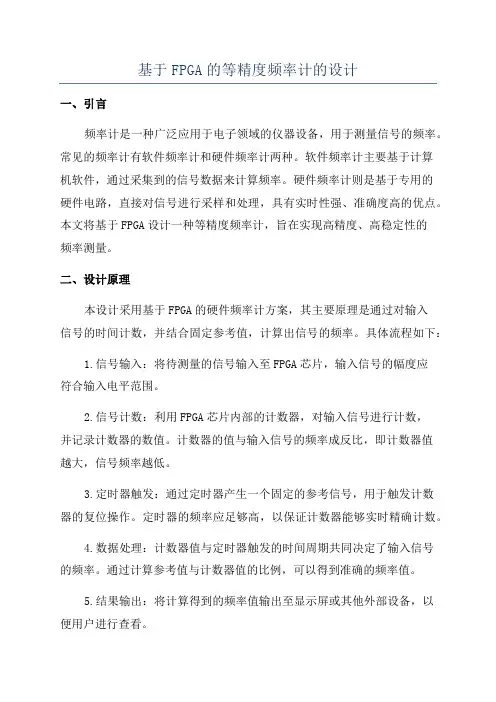

等精度数字频率计的设计 李艳秋 摘要 基于传统测频原理的频率计的测量精度将随着被测信号频率的下降而降低，在实用中有很大的局限性，而等精度频率计不但有较高的测量精度，而且在整个测频区域内保持恒定的测试精度。运用等精度测量原理，结合单片机技术设计了一种数字频率计，由于采用了屏蔽驱动电路及数字均值滤波等技术措施，因而能在较宽定的频率范围和幅度范围内对频率，周期，脉宽，占空比等参数进行测量，并可通过调整闸门时间预置测量精度。选取的这种综合测量法作为数字频率计的测量算法，提出了基于FPGA 的数字频率计的设计方案。给出了该设计方案的实际测量效果，证明该设计方案切实可行，能达到较高的频率测量精度。 关键词等精度测量，单片机，频率计，闸门时间，FPGA Ⅱ
ABSTRACT Along with is measured based on the traditional frequency measurement principle frequency meter measuring accuracy the signalling frequency the drop but to reduce, in is practical has the very big limitation, but and so on the precision frequency meter not only has teaches the high measuring accuracy, moreover maintains the constant test precision in the entire frequency measurement region. Using and so on the precision survey principle, unified the monolithic integrated circuit technical design one kind of numeral frequency meter, because has used the shield actuation electric circuit and technical measure and so on digital average value filter, thus could in compared in the frequency range and the scope scope which the width decided to the frequency, the cycle, the pulse width, occupied parameter and so on spatial ratio carries on the survey, and might through the adjustment strobe time initialization measuring accuracy. Selection this kind of synthesis measured the mensuration took the digital frequency meter the survey algorithm, proposed based on the FPGA digital frequency meter design proposal. Has produced this design proposal actual survey effect, proved this design proposal is practical and feasible, can achieve the high frequency measurement precision Keywords Precision survey, microcontroller, frequency meter, strobe time，field programmable gate array Ⅱ
摘要 在电子技术领域中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此频率的测量就显得更为重要。本文设计的测量频率计由硬件电路和软件设计两部分组成。硬件电路以AT89S52单片机最小系统为核心，实现整个电路的测试信号控制、数据运算等功能，选用74LS160作为分频电路，并通过LCD显示模块显示测量的数据。软件设计包括：单片机定时计数程序、LCD显示程序等。该数字频率计可以对输入信号幅度为5V的正弦波信号、方波信号、三角波信号进行测量，测量的频率范围为1Hz--10MHz。测量的相对误差为 1%。本系统具有结构紧凑、体积小、可靠性高、测频范围宽、使用方便等优点。 关键字:数字频率计；信号；单片机
Abstract In the electronics field, the frequency is one of the most basic parameters, and is very closely related to many electrical parameters measurement program, measurement results, so the measurement of frequency becomes even more important. The measurement of frequency designed in this text consist of two parts: the hardware and software design .the hardware circuitry take AT89S52 microcomputer as the core, to achieve the functions of controlling of the entire circuit of the test signals, data operations and choose 74LS160 as a frequency divider circuits, and through LCD display module shows measured data. Software design includes: MCU timer counting procedures, LCD display procedures and so on. The digital frequency meter can measure amplitude sine wave signal, square wave, triangle wave signals of which input signal is 5v, the frequency measured ranges from 1Hz to10MHz. The relative measurement error is 1%. This system has the advantage of compact structure , small size, high reliability, test frequency range, and easy use. Keyword:Figure frequency meter；Signal；Single-chip 目录
数电课程设计报告：频率计 目录 一、设计指标 二、系统概述 1.设计思想 2.可行性论证 3.工作过程 三、单元电路设计及分析 1.器件选择 2.设计及工作原理分析 四、电路的组构及调试 1.遇到的问题 2.现象记录及原因分析 3.解决及结果 4.功能的测试方法、步骤、设备、记录的数据 五、总结 1.体会 2.电路总图 六、参考文献 一、设计指标 设计指标：要求设计一个测量TTL方波信号频率的数字系统。测试值采用4个LED七段数码管显示，并以发光二极管只是测量对象（频率）的单位：Hz、kHz。
频率的测量范围有四档量程。 1）测量结果显示四位有效数字，测量精度为万分之一。 2）频率测量范围：100.1Hz——999.9kHz，分为： 第一档： 100.0Hz——999.9Hz 第二档： 1.000kHz——9.999kHz 第三档： 10.00kHz——99.99kHz 第四档： 100.0kHz——999.9kHz 3）量程切换可以采用两个按键SWB、SWA手动切换。 扩展要求： 一、当被测频率大于999.9kHz，超出最大值时，设置亮一个警灯，并同时发出报警声音。 二、自动切换量程 提示： 1.计数器计到9999时，产生溢出信号CO，启动量程加档。 2.显示不足4位有效数字时量程减档。 三、各量程输出信号的频率最高位有效数字为1、2、3、4、5、6、7、8、9。 二、系统概述 1.设计思想 周期性信号频率可通过记录信号在1s内的周期数来确定其频率。
累计标准时间Ts中被测信号的脉冲个数Nx，被测信号频率：fx≈Nx/Ts 测量时间Ts选择：由于测量时间Ts需要根据被测信号的频率切换，所以通常对振荡时钟进行分频以获得不同的定时时间。 采样定时、显示锁存、计数器清零的控制时序波形图 2.可行性论证 用计数器实现记录周期数的功能；用时基信号产生计数时间作为采样时间；用四位动态扫描通过数码管显示结果；因为如果计数器直接把数据输入到数码管显示，那么数码管的数据就会不断变化，累计增加的情况，所以采用锁存器，在每个时间信号内，通过一个高电平使能有效，将计数器的数值锁存到寄存器或者锁存器；为了不要让每次锁存的数据会比上次
