Electric design Specifications电气设计说明Model: KJQS-E
Revision:
设备说明
设备序号：1-2012149
设备型号: KJQS-8E
客户名称:
文件号:
编制:
姓名职务签名日期
审核:
姓名职务签名日期
批准:
姓名职务签名日期
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
目录
1. 电气系统说明 (3)
2. 开机画面 (4)
3. 操作指南 (5)
4. 主画面 (6)
4-2 手动操作 (8)
4-3图标说明 (10)
5 工艺选择/工艺状态 (11)
5-1 单步运行状态 (11)
5-2连续运行 (12)
5-3自动运行的步骤介绍 (13)
6设置画面 (19)
7配方画面 (20)
8 真空检漏画面 (21)
9 报警画面 (22)
10 曲线画面 (23)
11料桶画面 (25)
12 I/O检测画面 (26)
13用户管理画面 (27)
14 数据的导出和复制 (27)
14-1 数据的删除 ................................................................................................................................. 错误！未定义书签。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
1. 电气系统说明
整个电气系统，主要由几大部分组成，一为显示部分，包括嵌入式工业控制器、工业显示器；二为控制部分，包含PLC、内外部继电器，电源等；三为监测部分，包含外部温度、压力变送器、信号传感器、接近开关等，整个系统实现了工艺的手/自动运行流程，并进行数据（温度、压力）的实时采集、设定、历史记录、打印等功能。
控制软件中的程序由各大功能模块组成，分别应用于不同的工艺，传感器的信号检测、阀门的状态开启、温度、压力的信号检测等，清洗、灭菌、烘干各工艺的流转运程，均在软件中实现，统一规划。
设备的操作是在“工业触摸显示器”上进行，系统提供以下预先编制的操作画面：
⑴开机窗口⑵手动操作画面⑶帮助画面⑷设定参数画面⑸自动操作画面⑹报警窗口⑺趋势曲线记录画面⑻系统记录窗口组成，系统的操作方式有2种方式可选：1、通过鼠标键盘操作，2、可直接用手指在屏幕上触摸。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
2. 开机画面
1、制造商名称、地址、电话等
2、设备名称、型号
3、系统设计版本号
4、在操作员点击“进入系统”按钮后，将弹出密码输入对话框，输入正确的密码后，将进入“主操作画面”。
5、点击“EXIT”按钮，可以直接退出系统。
6、点击“关闭计算机”按钮，计算机直接关闭，主要目的是为了防止操作员非正常关机，会损坏工控计算机。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
3. 操作指南
在此画面中，主要说明操作前注意事项、基本的操作说明
1、输入当前要清洗的批号、数量、原料代码、设备编号、间隔存储时间、打印间隔时间及调用的配方号。
2、进入系统，画面直接跳入主画面。
3、如果输入生产批号，可以查询到这次运行的情况。
4、“间隔存储时间”一由客户设定进行数据存储，“打印间隔”打印时多长时间打印一次。
5、当用户由于某些原因,需要不退出本系统而是暂时离开,为了防止离开后其他人来非法操作该系统,此时就可以使用“用户注销”该功能,当用户注销功能激活后,再次进入系统之前,则需要重新输入用户名及密码。注意：进入系统后，操作之前，调用配方并下载到PLC中。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
4. 主画面
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
4. 主画面
1、“主画面”可以显示整个工艺的运作状态，例如：阀门的状态、温度、压力显示。而且还可以切换到任意一画面（点击画面的白色按钮），例如：参数设置、工艺选择、报警画面、曲线画面等等。
2、“总停”按钮，可以将所有正在运行的系统全部停止。
4、“未工作状态”显示工作状态。例如：正在‘自动进料’时，那里就显示‘自动进料’；不工作时，显示‘未工作状态’。
5、“主画面”也就是手动画面，可以进行手动操作，打开任意阀门，打开阀门时，直接点击阀门。如果是单步或连续运行时，则显示“自动”，自动运行时，不能手动操作。
6、如图所示：代表电磁阀，如打开V1，则1下面的绿框就显示红色，未打开就显示绿色。
7、可显示“上温度”、“下温度”、“夹套温度”、“新风温度”、“主机转速”、“箱体压力”。
8、“总运行时间”从连续运行的第一步到结束用的所有时间。
4-1 阀门信息
V1纯化水阀纯化水漂洗时要打开此阀，纯化水入口阀。
V2注射水阀注射水进口，用于注射精洗。
V5A料桶喷淋阀清洗料桶时，注射水进口阀。
V6蒸汽阀蒸汽进口阀，用于硅化加热和蒸汽灭菌。
V7/V7A溢流阀清洗出漂浮物从此阀门溢出。
V8排水阀清洗箱的总排水阀门。
V8A料桶排水阀料桶排水时，出口阀门。
V9箱体疏水阀箱体灭菌时，冷凝水排放阀门。
V9A料桶疏水阀料桶灭菌时，冷凝水排放阀门。
V11真空阀抽真空时，箱体内真空出口阀门。
V14放空阀连接外部真空进料阀门。
V15常压化阀用于箱体与外界压力平衡阀门。
V16进料阀物料进口阀，自动进料时要打开此阀门。
V17进料气缸自动进料时，汽缸下降到内筒，防止物料进入内筒外。
V18工业蒸汽阀夹套加热时工业蒸汽输入阀门。
V19夹套排水气阀夹套加热时排出夹套的冷凝水阀门。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
4. 主画面
V20冷却水进口阀降温冷却时冷凝水进入夹套入口阀。
V21冷却水出口阀降温冷却时冷凝水进入夹套出口阀。
V22新风管道灭菌新风灭菌时，蒸汽进口阀。
V22A料桶蒸汽阀料桶灭菌时，蒸汽进口阀门。
V25饮用水阀真空泵打开时，提供进水的真空电磁阀。
V28新风进口阀通新风时要打开新风进口阀。
V29排蒸汽阀常压化时打开排蒸汽阀，排出箱体的气体。
V30抽积水阀灭菌后，抽去管道中残留的水。
V31过滤器吹干阀过滤器灭菌时，通洁净压缩空气
V32过滤器疏水阀过滤器灭菌时，排水汽阀门
4-2 手动操作
当主画面上有“手动按钮”在闪烁时，可以进行手动操作，如
打开阀门就会弹出如右图所示的对话框，提示是否要打开此阀
门。
如下是打开或关闭阀门的提示信息:
V1确定是否打开此阀门？V9确定是否打开此阀门？V19确定是否打开此阀门？
V1确定是否关闭此阀门？V9确定是否关闭此阀门？V19确定是否关闭此阀门？
V2确定是否打开此阀门？V9A确定是否打开此阀门？V20确定是否打开此阀门？
V2确定是否关闭此阀门？V9A确定是否关闭此阀门？V20确定是否关闭此阀门？
V5确定是否打开此阀门？V11确定是否打开此阀门？V21确定是否打开此阀门？
V5确定是否关闭此阀门？V11确定是否关闭此阀门？V21确定是否关闭此阀门？
V6确定是否打开此阀门？V14确定是否打开此阀门？V22确定是否打开此阀门？
V6确定是否关闭此阀门？V14确定是否关闭此阀门？V22确定是否关闭此阀门？
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
4-2 手动操作
V6A确定是否打开此阀门？V15确定是否打开此阀门？V22A确定是否打开此阀门？V6A确定是否关闭此阀门？V15确定是否关闭此阀门？V22A确定是否关闭此阀门？V7/7A确定是否打开此阀门？V15A确定是否打开此阀门？V25确定是否打开此阀门？V7/7A确定是否关闭此阀门？V15A确定是否关闭此阀门？V25确定是否关闭此阀门？V8确定是否打开此阀门？V16确定是否打开此阀门？V28确定是否打开此阀门？V8确定是否关闭此阀门？V16确定是否关闭此阀门？V28确定是否关闭此阀门？V8A确定是否打开此阀门？V18确定是否打开此阀门？V29确定是否打开此阀门？V8A确定是否关闭此阀门？V18确定是否关闭此阀门？V29确定是否关闭此阀门？V30确定是否打开此阀门？V31确定是否打开此阀门？V32确定是否打开此阀门？V30确定是否关闭此阀门？V31确定是否关闭此阀门？V32确定是否关闭此阀门？
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
4-3图标说明
名称图表名称图表真空泵主机
水泵料桶
水位阀门
阀门有报警，阀门未打开或没有反馈信号回来！查询批号
切换按钮
电磁阀
排水标志
查询批号时，会弹出如
上图所示的确定框：输
入要查询的批号，点击“确定”按钮，如果不需要时，请点击“取消”按钮采样位置到，出现
此灯闪烁。
进料指示灯，进料
位置到，出现此
灯。
气缸上限指示气缸下限指示；
边门锁指示，打开
边门锁时，此灯变
为绿色。
出料嘴在上限
位。
前门锁指示
灯，前门锁打开时，此
灯变为绿色。
出料嘴在下限
位。
采样指示进料指示
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5. 工艺选择/工艺状态
5-1 单步运行状态
1、“工艺画面”即“自动画面”，可以任意的选择需要的工艺步骤，自动运行。
2、选择工艺时：点击右边相应的按钮。例如：选择“自动进料”时点击“自动进料”按钮，则会显示选择。
3、单步运行时，只选择一个步骤；连续运行时，选择两个或两个以上的步骤。
4、“工艺画面”的最上面可以显示：“上箱体温度”、“下箱体温度”、夹套温度、过滤器温度、料桶温度。
5、“当前阶段”显示工作运行阶段，例如：正在“自动进料”，则显示“自动进料”而且‘自动进料’按钮闪烁，如果是单步运行，单步运行按钮同时闪烁；如果是连续运行，连续按钮同时在闪烁。
6、当前阶段下的表格，主要用来显示当前运行状态时的的数据，例如：运行阶段的时间设定值、实际值、主机转速、以及箱体压力和温度等等。表盘用来计时。
7、点击单步或连续运行时，如果有提示出现，不能运行。请检查清洗机的状态，例如：水位、压力、按钮是否在状态等。
注：单步运行结束后，状态显示“未工作状态”，但单步按钮仍然闪烁，只有按“总停按钮”后，才停止闪烁。此现象的目的是提示操作员，上次进行的是单步运行。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-2连续运行
1、连续运行时，选择两个或两个以上的步骤。
2点击“连续运行”按钮后，弹出产品信息确认，方便用户之后查询。
3、当系统暂停后，重新开始运行时，点击“继续”按钮，可以接着之前运行的步骤继续运行。
注：单步、连续都属于自动运行。在自动运行时，手动是不能操作的，即在主画面上不能点动任何阀门和按钮。
注：连续运行结束后，状态显示“未工作状态”，但“连续按钮”仍然闪烁，只有按“总停按钮”后，才停止闪烁。此现象的目的是提示操作员，上次进行的是连续运行。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-3自动运行的步骤介绍
名称状态描述
自动出料检测检测自动出料机构是否处于关闭状态（出料嘴垂直向上触发上限位接近开关）。充气锁定出料门处于关闭状态（锁定气囊电磁阀导通）。
1新风过滤器
灭菌打开V29排蒸汽阀、V22新风管道灭菌阀进蒸汽、达到灭菌温度，并计时，灭菌时间到（可调），关闭V22新风管道灭菌阀、V29排蒸汽阀→打开V28新风进口阀、V15常压化阀、V11真空阀、真空泵、V25真空电磁阀→开始计时→灭菌后真空时间到（可调）→关闭V11真空阀、关闭真空泵、V25真空电磁阀、V28新风进口阀、V25常压化阀。
2真空进料
注：暂停进料后，停止进料，如果要开始进料，
直接点击开始进料！开主机→对位置→停主机→出现对话框后按“开始进料”V17进料气缸到下限→开V16进料阀→开V11真空阀、真空泵、V25真空电磁阀、→开始进料（胶塞）→进料完毕，按“进料完成”→关V16进料阀、V11真空阀、真空泵、V25真空电磁阀→V17进料气缸到上限位，结束此工步。
注：进料气缸在下限位或在上、下限位之间，不能开动主机。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-3自动运行的步骤介绍
名称状态描述
3喷淋粗洗开主机、V1纯化水阀、V7/V7A溢流阀、V8排水阀、V28新风进口阀、V15常压化阀并计时→“喷淋粗洗时间”到→关主机、V1纯化水阀，水排尽后关闭V7/V7A溢流阀、V8排水阀、V28新风进口阀、V15常压化阀，→结束此工步。
4纯化水漂洗
注：V1纯化水阀按设定屏的启停比启动，前者是
开的时间，后者是关的时间。开主机、V1纯化水阀、V28新风进口阀、V15常压化阀→开始进水，达到水位上限→关闭V1纯化水阀，V7/V7A 溢流阀、水泵、超声波，并计时→“纯化水漂洗时间”计时到关闭V1纯化水阀、水泵、超声波→开V8排水阀开始排水→水排尽，关闭V7/V7A溢流阀、V8排水阀、V28新风进口阀、V15常压化阀、主机→结束此工步。
5冲洗
开主机、V5冲洗阀、V7/V7A溢流阀、
V8排水阀、V28新风进口阀、V15常
压化阀，并计时→“喷淋后冲洗时间”
到→关主机、V5冲洗阀，水排尽后关
闭V7/V7A溢流阀、V8排水阀、V28
新风进口阀、V15常压化阀，→结束此
工步。
开始时间关闭时间
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-3自动运行的步骤介绍
名称状态描述
6注射水精洗
注：V2注射水阀按设定屏的启停比启动，前者是
开的时间，后者是关的时间。开主机、V2注射水阀、V28新风进口阀、V15常压化阀、V7/V7A溢流阀和V8排水阀（V8排水阀延迟10秒钟关闭）→开始进水，达到高水位→关闭V2注射水阀（）→V7/V7A溢流阀、水泵、超声波，并计时→“注射用水时间”计时到关闭V2注射水阀、V7/V7A 溢流阀\水泵、超声波→结束此工步。
7精洗后采样
开主机→对采样位置→位置对好后，点
击采样按钮→释放边门→出现采样对
话框→不合格（合格→完成清洗→结束
此工步）→重新清洗→返回到第6步→
完成清洗→结束工步。
帮助符号，可以点击，出来帮助信
息。
采样操作的一些注意事项：
采样操作应使用器具。
如果不用器具，必须将急停按钮按下。
如果采样口位置的绿色指示灯未亮，不允许开启采样窗口。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-3自动运行的步骤介绍
名称状态描述
8硅化
注：硅化温度达到设定值时，弹出下列提示！开V2注射水阀(按照补水启停比开启)、V7/V7A溢流阀、V28新风进口阀、V15常压化阀、主机→开始进水，达到高水位→关V2注射水阀→开V6蒸汽阀升温→达到硅化温度→关V6蒸汽阀→提示手动加入硅油→计时→“硅化时间”计时到，关闭V7溢流阀、V28新风进口阀、V15常压化阀→结束此工步。
注：点击完成，硅化开始计时！
9排水开V8排水阀、V7溢流阀、V28新风进口阀、V15常压化阀、主机，开始排水→水排尽→关V7/V7A溢流阀、V8排水阀、V28新风进口阀、V15常压化阀、主机→结束工步。
10冲洗
冲洗时间设置3-5分钟。开主机、V7/V7A溢流阀、V8排水阀、V28新风进口阀、V15常压化阀、V5冲洗阀→计时→“冲洗时间”计时到→关主机、V5冲洗阀，水排尽后关闭V7/V7A溢流阀、V8排水阀、V28新风进口阀、V15常压化阀，→结束此工步
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-3自动运行的步骤介绍
名称状态描述
11蒸汽灭菌
灭菌温度一般设置121℃，灭菌时间设置30分钟。开V28新风进口阀、V15常压化阀、V7/V7A溢流阀、V8排水阀（V7/V7A 溢流阀、V8排水阀10秒钟后关闭）→开主机、V6/V6A蒸汽阀、V9疏水阀→开始升温→温度到，关闭V6/V6A蒸汽阀保温并计时→开和关V6/V6A蒸汽阀保持箱内温度到设定温度→“灭菌时间”设定时间到→关闭V6蒸汽阀、V9疏水阀→开V28新风进口阀、V15常压化阀40秒钟→结束此工步。
12真空干燥
注：抽走箱体的大量的水分，设置时间5-10分钟。开主机、V11真空阀、真空泵、V25真空电磁阀、V28新风进口阀→灭菌后真空干燥计时开始，计时到，关闭V11真空阀、3秒钟后关闭真空泵、V25真空电磁阀→开V15常压化阀、V28新风进口阀、40秒后→结束此工步
12夹套真空
干燥
注：抽真空时间8-10分钟；夹套干燥20分钟，
循环2-3次。开主机，打开V12、V13、风机，电加热，干燥温度到开始计时，计时到关闭V12，V13，风机，电加热→开始真空，打开V11真空阀、真空泵、V25真空电磁阀→真空干燥计时开始，计时到，关闭V11真空阀、真空泵、V25真空电磁阀→脉动一次结束→开始第二次脉动，脉动次数到→开V28新风进口阀、V15常压化阀40秒钟→结束此工步
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
5-3自动运行的步骤介绍
名称状态描述
13、常压化冷
却
主机按照启停时间启停！开主机，V28新风进口阀、V15常压化阀、V11真空阀、真空泵、V25真空电磁阀开始降温→当箱体内温度降到“冷却温度”设定值→关闭主机、V28新风进口阀、V15常压化阀、V11真空阀、真空泵、V25真空电磁阀→结束此工步。注：冷却温度到达，真空泵抽30S 后停止。
14反转出料出料步进参数设置：脉冲周期为2；脉冲宽度为1。
点击“出料”按钮，按钮变为蓝色时，
只有出料口操作面板可控制→到出料
室，打开出料开关，出料机构在步进电
机带动下顺时针旋转，出料嘴慢速转到
正下方，下限位接近开关发出到位信
号，出料嘴停止转动，手动调节电位器
使主机反转出料。出料完毕，点击“完
成”按钮（出料开关与手动调节电位器
联锁）。关闭出料机构，步进电机带动
出料机构顺时针慢速旋转至上限位停
止。
Electric design Specifications电气设计说明Model: KJQS-E
Revision:
6. 设置画面
1、“设置画面”第一页，有温度、压力显示。直接设定需要的数据，例如：粗细时间、主机转速等等。
2、点击“下一页”可以跳转到“设置画面”的第二页。打印此画面，点击“打印”就可以了。
3、“设置画面”的第二页。
4、点击“上一页”可以跳转到“设置画面”的第一页。打印此画面，点击“打印”就可以了。
注：在设置画面中，数据设定好以后可以保存到配方中，“保存配方”在设置画面的第二页。下次开机使用时可以直接从“配方画面”中调出来，没有必要重新设置。每次登入系统后，务必将保存好的‘配方’调用并下载到PLC中。
清洗机安全操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
清洗机安全操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1．经常检查电动机运转情况，有问题时及时找电工修 理。 2．开始清洗时，把清洗机门关好，以免喷水烫伤。 3．发现液压泵声音不正常时，应停止使用，找修理人 员检查修理。 4．连续清洗机的传动装置必须保持运转正常，注意防 止小工件或其它物体卡住传送带。取放工件要用指定工 具，不得把手伸到传送带底下。 5．使用蒸气加热或碱液，酸液清洗应戴相应的防护手 套操作，使用轻质油清洗应注意防火(禁止烟火)，使用后加 盖、通风。 6．使用地点，应保持地面无油污、积水。工作完毕应
切断气源，电源，液压源。 ——摘自《机械工人安全技术操作规程》 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
CDDA-系列 全自动胶塞清洗机验证方案Automatic Rubber Stopper cleaner validation Protocol 上海欣丽实业有限公司 SHANGHAI XINLI INDUSTRY & COMMERCE LTD.，CO.
CDDA-××型全自动胶塞清洗机验证方案 Automatic Rubber Stopper cleaner validation Protocol 上海欣丽实业有限公司 SHANGHAI XINLI INDUSTRY & COMMERCE LTD.，CO. 1.引言 Introduction 1.1验证方案名称：CCDA-××型全自动胶塞清洗机验证方案 1.2验证文案编号： 1.3验证文案审批表 1.5概述： CDDA系列胶塞清洗机集清洗、硅化、灭菌、干燥为一体。全自动胶塞处理装置操作时，操作者只要点击电脑触摸屏上的图示按钮，设备自动进行程序操作，直至整个胶塞处理程序完成的全自动化系统。胶塞处理装置在操作时，操作者只要手动按动功能按钮，设备所有执行件进行全自动运行的化系统，两种类型的操作都具备自动进、卸料功能。整个的胶塞处理过程从清洗室胶塞进料开始一直到无菌室内胶塞的卸料，只要点击电脑触摸屏上的图示按钮或按动功能电钮，整个操作过程完全由电脑按事先设置的程序自动操作，操作人员只需观察机器的工作状态和检查记录必要的参数和数据。操作方法十分简单。胶塞清洗机有下列部分组成： ●设备清洗的胶塞进料和卸料分设在两个区域，进料在清洗室内，卸料在无菌室内。在卸 料处，设置了安全保护门及卸料门（高压门），门上设有连锁装置。受电脑逻辑控制，清洗室与无菌室的互锁装置。 ●设备主体由不锈钢腔体和内部不锈钢清洗转鼓和内外部传动部件组成，主体腔体连着外 部的管道阀门。同时，主轴轴承座和机械密封。
报告名称：CDDA-14RB型全自动胶塞清洗机再确认报告设备编号： 出厂编号： 报告编号：TD-G845-R01-00 安装位置
审核表 批准表
报告会签
目录 1. 概述 (5) 2. 目的 (7) 3. 确认范围 (7) 4. 验证小组成员 (8) 5. 确认实施结果 (9) 6. 偏差 (10) 7. 确认结论 (10) 8. 记录收集 (11)
1 概述 1.1 确认实施概述 1.1.1 实施依据 本确认是按照《CDDA-14RB 型全自动胶塞清洗机性能再确认方案》（TD-G845-00）的法对全自动胶塞清洗机实施的确认。实施起止日期：2015年8月20日-2015年8月24日。 1.2.1系统描述 CDDA-14RB 型全自动胶塞清洗机是上海欣丽实业有限公司生产的一个全自动设备/系统，全自动胶塞清洗机是一台全自动的设备，用于丁基胶塞的清洗、硅化、灭菌和干燥。 CDDA-14RB 型全自动胶塞清洗机该符合GMP 规范要求的胶塞清洗灭菌设备，用于胶塞清洗、硅化、灭菌、干燥。全自动胶塞处理装置操作时，操作者只要点击电脑触摸屏上的图示按钮，设备自动进行程序操作，直至整个胶塞处理程序完成的全自动化系统。胶塞处理装置在手动操作时，操作者只要手动按动功能按钮，设备所有执行件进行单步运行的手动系统，两种类型的操作都具备自动进、卸料功能。在自动运行时，胶塞处理过程从清洗室胶塞进料开始一直到洁净室内胶塞的卸料，只要点击电脑触摸屏上的图示按钮或按动功能电钮，整个操作过程完全由电脑按事先设置的程序自动操作。 胶塞清洗灭菌的流程为： 喷淋清洗 漂洗 冷却 蒸汽灭菌 ? ? ? 干燥 混合清洗 胶塞自动进料 ? 自动卸料 ? ? ? 澄明度检测 排水

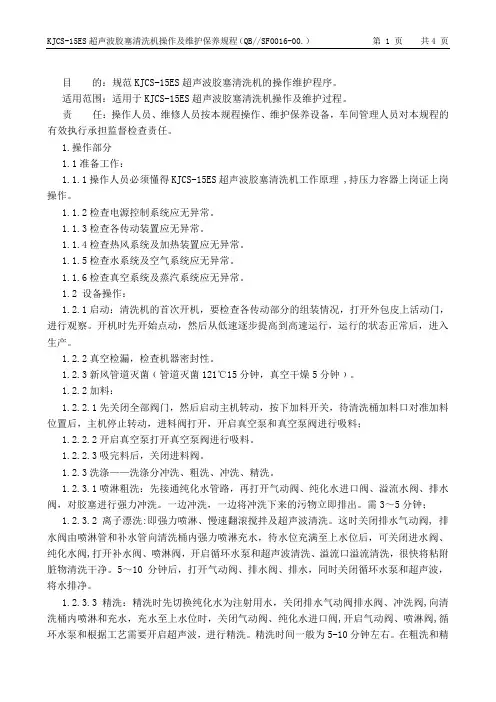

目的：规范KJCS-15ES超声波胶塞清洗机的操作维护程序。 适用范围：适用于KJCS-15ES超声波胶塞清洗机操作及维护过程。 责任：操作人员、维修人员按本规程操作、维护保养设备，车间管理人员对本规程的有效执行承担监督检查责任。 1.操作部分 1.1准备工作： 1.1.1操作人员必须懂得KJCS-15ES超声波胶塞清洗机工作原理 ,持压力容器上岗证上岗操作。 1.1.2检查电源控制系统应无异常。 1.1.3检查各传动装置应无异常。 1.1.4检查热风系统及加热装置应无异常。 1.1.5检查水系统及空气系统应无异常。 1.1.6检查真空系统及蒸汽系统应无异常。 1.2 设备操作： 1.2.1启动：清洗机的首次开机，要检查各传动部分的组装情况，打开外包皮上活动门，进行观察。开机时先开始点动，然后从低速逐步提高到高速运行，运行的状态正常后，进入生产。 1.2.2真空检漏，检查机器密封性。 1.2.3新风管道灭菌﹙管道灭菌121℃15分钟，真空干燥5分钟﹚。 1.2.2加料： 1.2.2.1先关闭全部阀门，然后启动主机转动，按下加料开关，待清洗桶加料口对准加料位置后，主机停止转动，进料阀打开，开启真空泵和真空泵阀进行吸料； 1.2.2.2开启真空泵打开真空泵阀进行吸料。 1.2.2.3吸完料后，关闭进料阀。 1.2.3洗涤——洗涤分冲洗、粗洗、冲洗、精洗。 1.2.3.1喷淋粗洗：先接通纯化水管路，再打开气动阀、纯化水进口阀、溢流水阀、排水阀，对胶塞进行强力冲洗。一边冲洗，一边将冲洗下来的污物立即排出。需3～5分钟； 1.2.3.2离子漂洗:即强力喷淋、慢速翻滚搅拌及超声波清洗。这时关闭排水气动阀, 排水阀由喷淋管和补水管向清洗桶内强力喷淋充水，待水位充满至上水位后，可关闭进水阀、纯化水阀,打开补水阀、喷淋阀，开启循环水泵和超声波清洗、溢流口溢流清洗，很快将粘附脏物清洗干净。5～10分钟后，打开气动阀、排水阀、排水，同时关闭循环水泵和超声波，将水排净。 1.2.3.3精洗：精洗时先切换纯化水为注射用水，关闭排水气动阀排水阀、冲洗阀,向清洗桶内喷淋和充水，充水至上水位时，关闭气动阀、纯化水进口阀,开启气动阀、喷淋阀,循环水泵和根据工艺需要开启超声波，进行精洗。精洗时间一般为5-10分钟左右。在粗洗和精
