300L-3000L
发酵系统操作说明
一、使用前的技术准备
1、操作人员应熟悉设备的结构，各部分的功能用途及使用调整方法。
2、阅读各仪表的使用说明，熟悉其操作方法。
3、使用设备之前，应先检查电源是否正常，空气源、蒸汽源及各仪表是否能正常工作。
4、检查系统上的阀门、接头及紧固螺钉是否拧紧。
5、开动空压机，用0.15Mpa压力检查发酵罐、过滤器、管路、阀门的密封性能是否良
好。
二、空消
在投料前，气路、料路、发酵罐必须用蒸汽进行灭菌，消除所有死角的杂菌，保证系统处于无菌状态。
1、空气管路的灭菌
1)空气管路上各罐前有一套一级预过滤器和一套二级除菌过滤器，蒸汽灭菌至除
菌过滤器前端阀门小排气口。
2)除菌过滤器的滤芯不能承受过高的温度和压力，因此，灭菌时蒸汽压力保持在
0.12Mpa,不得超过0.15Mpa.。
3)灭菌过程中，除菌过滤器下端的排气阀应微微开启，排除蒸汽冷凝水。
4)灭菌时间应持续30~40分钟左右。
5)灭菌后的过滤器，应在管路保压状态下迅速关闭蒸汽阀，开启空气阀，并打开
过滤器后端阀门小排气阀，吹除空气过滤芯中水气。通气约20~30分钟吹干后，
然后将阀门小排气阀关闭，空气过滤系统保压备用。
2、发酵罐、各附助罐空消
1)空消前拿下DO电极，用堵头代替。操作面板：发酵罐工况转换（灭菌），各
空消罐温度显示需打开，别的功能可暂时关闭。
2)空消是将蒸汽直接通入罐内进行空罐灭菌，灭菌前罐内应先用清水洗净。
3)空罐灭菌时，应将罐上的排气阀及物料管路阀门微微打开，使蒸汽通过这些阀
门排出，同时保持罐压为0.1Mpa,温度121℃。
4)空消时间为30~40分钟，特殊情况下，可采用间歇空消。
5)罐灭菌前时，打开夹套下口排污阀将夹套内的水放掉。
6)空罐灭菌结束后，关闭蒸汽阀，必须缓缓打开排气阀，否则罐体冷却后会发生
瘪罐事故！待罐压跌至零压后，将罐内冷凝水排掉备用。
7)空罐灭菌时搅拌电机不得开启。
三、实罐灭菌
实罐灭菌是当罐内加入培养基后，用蒸汽对培养基进行灭菌的过程，也称实消。
1、将配好的培养基从加料口加入罐内，开关箱上的功能转换开关设定在灭菌状态。
2、培养基在进罐之前应先糊化，调好PH，一般培养基的装料量以罐容积的70％左右
计算（泡沫多的培养基为65％左右，泡沫少的培养基可达到75-80％），并应考虑到
灭菌冷凝水和接种量等因素预先扣除。冷凝水一般会增加到15-20％，请预先用水
进行试验。
3、打开夹套蒸汽阀和夹套下口（列管）排污阀，进入夹套（列管）预热，并打开搅拌
电机，控制在较低转速，对培养基进行预热，当罐内温度升到90-95℃时，关闭夹
套蒸汽阀，缓缓打开内层蒸汽阀，由通风口、出料口和取样口三路向罐内进蒸汽，并打开罐顶排气阀、流加阀，缓缓排汽，注意打开相连管路上的小排气阀，消除管
路死角。
4、当罐压升至0.10Mpa，温度升到121℃时，控制蒸汽阀门开度，保持罐压和温度灭
菌20~30分钟后，先关顶部排气口，再关闭进入罐内蒸汽阀门，打开空气阀，将无
菌空气通入罐内。
a) 关闭夹套下口排污阀,打开冷却水的进排阀门,在夹套内通水冷却,同时调节进气阀和
排气阀,保持工艺要求的罐压,直到罐温降至接种温度,关闭冷却水进排阀门，将开关箱的功能转换开关设定在发酵状态，进入自控冷却，消泡罐手动冷却。
b) 实罐消毒灭菌和冷却过程中，搅拌电机应启动运转。控制在较低转速。
四、接种
1、一级种子罐接种采用接种瓶接种方法（见接种瓶使用方法）
2、二级种子罐、发酵罐采用管道接种，移种前管道应严格蒸汽灭菌。补料、消泡、补
碱管路灭菌待用，该罐消泡、补碱功能转换开关设定在自动状态。
五、培养
1、种子接入发酵罐后，即可进行控温培养，罐压一般控制在0.05Mpa~0.10Mpa，转速
和通气量根据各自工艺要求而定。
2、发酵温度根据工艺要求而定，当发酵温度低于或高于工艺设定温度时，温控系统自
动加热或冷却（10000L手动控制）。
3、发酵过程中搅拌电机转速应根据工艺调整要求，具体操作仔细阅读控制系统说明
书。
4、在培养过程中补料可以参照接种方法进行。
5、在发酵中途要取样检查时，可通过取样口取样。取样前，取样管路阀门需用蒸汽灭
菌，防止杂菌污染，取样结束后同样要用蒸汽冲洗取样管道阀门。
六、出料
1、本设备的出料是下出料；
2、出料结束后，应立即放水清洗发酵罐及料路管道阀门，并将管路中的发酵液冲洗干
净。
七、电气控制操作及仪表操作请仔细阅读控制系统说明书及仪表说明书。
八、维修与保养
1、安置设备的环境应整洁干燥，通风良好，水、汽不得直接泼到电器上。
2、设备启用后，必须及时清洗，防止发酵液干结在发酵罐及管路、阀门内。
3、压力表、安全阀每年应校准一次。
4、设备停止使用时应清洗、吹干。过滤器的滤芯应取出清洗、凉干，妥善保管。PH、
DO电极按规定小心清洗后，插入保护溶液中。
5、空气净化滤芯正常情况下，半年更换一次。
九、特别注意事项
1、在发酵过程中，严禁将过滤器的排水阀突然打开而导致发酵液倒流。
2、突然停电时，应迅速并闭发酵罐上的进、排气阀，保持罐压。
3、空消、实消时，夹套内的水应放空，实消冷却和发酵过程中，罐压不能降到零位，
以免染菌。
十、接种瓶使用方法
1、空瓶与瓶盖分开，空瓶口用棉花纱布包做成瓶塞，堵住瓶口，切勿过紧，再用牛皮
纸包在瓶塞外口，用绳子扣紧。瓶盖两头用纱布，牛皮纸一起包紧，扣紧，放在灭
菌锅消毒。
2、倒种时应在无菌室操作，把所要配的物料一起倒入。然后，把瓶盖拧上，（瓶盖内
应加橡皮平垫），瓶盖橡胶管一边纱布及牛皮纸切勿打一开。（待接种子罐时再打
开）。
3、种子罐种时，应先把罐内压力调到1KG，关闭空气流量计阀门。关闭进空汽伐门，
用酒精把接种罐伐门进行消毒。然后点燃酒精棉球，接种瓶应靠近接种口迅速拿掉
接种瓶口的纱布，让胶管口，快速套入接种口上，把接种瓶倒过来，然后慢慢打开
接种阀门，待压力稳定后，再缓慢打开风量计阀门，但是，罐压要保持有压力，接
种瓶在接种过程中要不断的摆动，发现种子已加完，快速关闭接种阀同时打开进罐
空气，调到可需罐压。最后取下接种瓶，酒精擦洗接种口。
4、拆下接种瓶盖，进行清洗，一定要洗干净，待下一次灭菌后使用。
十一、保修说明
1、感谢您购买本公司的设备，请您按产品说明书指导的方法使用；
2、本公司对所提供的设备保修一年；
3、对保修期外的故障，本公司以优惠价检修。
资料清单
1、发酵系统操作说明书
2、力邦空气压缩机使用说明书，合格证，压力容器证
3、冷冻式压缩空气干燥机操作使用说明书，合格证（见箱内）
4、DO、PH电极中文使用说明书
5、DO变送器使用说明书
6、台安变频器使用说明书
7、XMTD-7系列万能型四位智能数显调节仪使用说明书
8、AMILTON溶氧电极指导手册（英语）
9、电器原理图、接线图
10、SEW电机减速机说明书、合格证（见箱内）
11、发酵系统工艺图
内部编号：AN-QP-HT158 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 发酵罐操作规程通用范本
发酵罐操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1、进罐前准备工作：清洗发酵罐；电极标定；装好pH电极、溶氧电极；放出蒸汽发生器中的污水；贮水箱中加满水；培养基配制好后倒入发酵罐，调至适当体积及pH；打开搅拌；检查罐上各种盖帽，旋紧。 2 灭菌操作： 2.1打开蒸汽发生器，机器自动进水，水位达到要求后开始加热。 2.2 打开蒸汽发生器后面的球阀。 2.3 夹层进汽预热。打开夹层进汽阀门，打开夹层排汽阀门，夹层开始进汽预热。打开排气阀，排出冷空气。待温度上升至95-
课程设计 设计题目搅拌式反应釜设计 学生姓名 学号 专业班级过程装备与控制工程 指导教师
“过程装备课程设计”任务书 设计者姓名：班级：学号： 指导老师：日期： 1.设计内容 设计一台夹套传热式带搅拌的反应釜 2.设计参数和技术特性指标 3.设计要求 （1）进行罐体和夹套设计计算；（2）选择接管、管法兰、设备法兰；（3）进行搅拌传动系统设计；（4）设计机架结构；（5）设计凸缘及选择轴封形式；（6）绘制配料反应釜的总装配图；（7）绘制皮带轮和传动轴的零件图 1罐体和夹套的设计 1.1 确定筒体内径
当反应釜容积V 小时，为使筒体内径不致太小，以便在顶盖上布置接管和传动装置，通常i 取小值，此次设计取i ＝1.1。 一般由工艺条件给定容积V 、筒体内径1D 按式4-1估算：得D=1084mm. 式中 V －－工艺条件给定的容积，3m ； i ――长径比，1 1 H i D = （按照物料类型选取，见表4-2） 由附表4-1可以圆整1D ＝1100，一米高的容积1V 米＝0.953m 1.2确定封头尺寸 椭圆封头选取标准件，其形式选取《化工设备机械基础课程设计指导书》图4-3，它的内径与筒体内径相同，釜体椭圆封头的容积由附表4-2 V 封＝0.1983m ，（直边高度取50mm ）。 1.3确定筒体高度 反应釜容积V 按照下封头和筒体两部分之容积之和计算。筒体高度由计算 H1==（2.2-0.198）/0.95=0.949m ，圆整高度1H ＝1000mm 。按圆整后的1H 修正实际容积由式 V=V1m ×H1+V 封=0.95×1.000+0.198=1.1483m 式中 V 封m --3封头容积，； 1V 米――一米高的容积3m /m 1H ――圆整后的高度，m 。 1.4夹套几何尺寸计算 夹套的结构尺寸要根据安装和工艺两方面的要求。夹套的内径2D 可根据内径1D 由

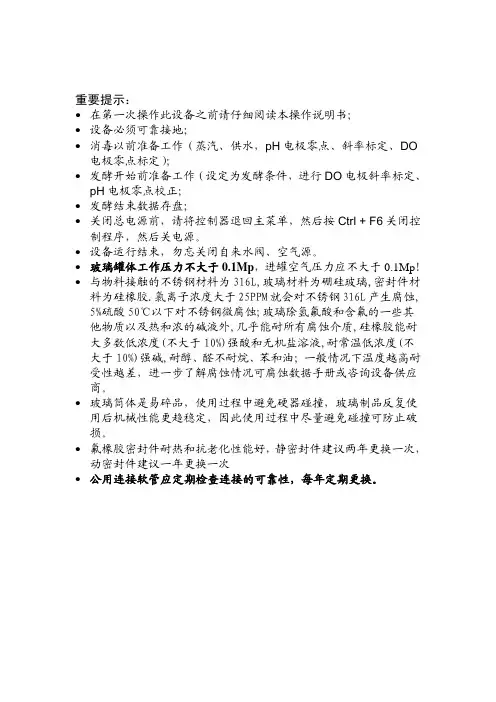

发酵罐使用注意事项： 1)在操作工程中严格遵循发酵罐使用说明书进行操作，不得私自更改操作规范。 2)罐体灭菌前务必检查其中液面高度，要求所有的电极都没于液面以下。 3)打开发酵罐电源前务必检查冷却水、压缩空气是否已打开，温度探头是否已插入槽中，否则会烧坏加热电路。 4)发酵过程中一定要保持工作台的清洁，用过的培养瓶及其它物品及时清理，因故溅出的酸碱液或水应立即擦干。 5)对罐体安装，拆卸和灭菌时要特别小心pH电极和罐体的易损又昂贵部件；谨防锐利零部件造成人身损伤；谨防高温烫伤。 6)必须确保所有单件设备能正常运行时使用本系统。 7) 在空消及实消时，尽量排空管道内冷凝水，防止其进入夹层对罐体造成损伤。 8)在实消过程中，夹套通蒸汽预热时，必须控制进汽压力在设备的工作压力范围内(不应超过0.15MPa)，否则会引起发酵罐的损坏。 9)在空消及实消时，一定要排尽发酵罐夹套内的余水。否则可能会导致发酵罐内筒体压扁，造成设备损坏;在实消时，还会造成冷凝水过多导致培养液被稀释，从而无法达到工艺要求。 10)在空消、实消结束后冷却过程中，严禁发酵罐内产生负压，以免造成污染，甚至损坏设备。 11)在发酵过程中，罐压应维持在0.2～0.3bar之间，以免引起污染。 12)在各操作过程中，必须保持空气管道中的压力大于发酵罐的罐压，否则会引起发酵罐中的液体倒流进入过滤器中，堵塞过滤器滤芯或使过滤器失效。 13)在空消过程中，及时打开底阀向罐内进入蒸汽，防止空消过程中因内壁干燥损伤罐体。 14)发酵罐在日常清洁过程中应双人进行，发酵罐盖再升起或下降过程中严谨将身体任何部位置于发酵罐盖下方，防止因设备失灵造成人身损伤。 15)如果遇到自己解决不了的问题请直接与公司售后服务部门联系。请勿强行拆卸或维修。
一、工程简介： 工程内容为4只480 M3不锈钢发酵罐制作、安装。480 M3不锈钢发酵罐直径为Φ5700 mm,总高度达23m,总重量约为38.5吨，不但体积庞大，且单重重，运输困难。为此，总体上考虑封头、锥体、夹套等部件成型安排在厂内制造，分件运至建设单位厂内罐区现场组焊，筒体在建设单位现场卷制。 二、施工依据及技术质量标准： 1、合同； 2、设计图纸； 3、《压力容器安全技术监察规程》; 4、GB150-98《钢制压力容器》； 5、HG20584-98《钢制化工容器制造技术规定》； 6、GB3274-88《碳素钢和低全金钢热轧中厚钢板和钢带》； 7、JB4729-95《旋转压封头》； 8、GB/T14976-94《流体输送用不锈钢无缝钢管》； 9、JISG4303《不锈钢热轧钢板》； 10、GB/14957-94《熔化焊用钢丝》； 11、GB4242-84《焊接用不锈钢丝》； 12、GB/T983-95《不锈钢焊条》； 13、GB4842-84《氩气》； 14、JB3223-83《焊条质量管理规程》； 15、《锅炉压力容器压力管道焊工考试与管理规则》（国质检锅（2002）109号）； 16、JB4730-94《压力容器无损检测》； 三、施工工艺技术措施和质量控制： 1、投产前准备工作： 1.1、组织工艺技术人员认真阅读，分析其结构特点，召开技术交底会，充分理解设计意图，做到心中有数，并做好审图记录。 1.2、编制指导生产的制造工艺和焊接工艺，重点交待清楚夹套蜂窝塞焊焊缝的焊接工艺. 1.3、采购质量可靠的SUS304钢板等主材，并选择合格的钢材供应商。 1.4、选择技术过硬的专业施工队伍，配备足够数量的技术熟练的工人，焊工必须是经考试合格的并具有相应资格的有效持证焊工。 2、制造工序流程： 3、工艺过程及质量控制： 3.1、编制指导生产的工艺：技术工艺人员根据设计图纸、技术标准及现场情况编制指导生产的专业制造、焊接工艺过程卡及检验工艺文件。 3.2、检验人员对钢板和焊材进行入库前的检验和标志移植，确认合格后方可投放生产使用。 3.3、划线下料：对筒节用料钢板进行四边直线度和垂直度检查，若边与边不垂直必须划垂线切割，保证边与边的相互垂直。并严格掌握筒节坯板的下料长度准确以利环焊缝组装错边量的控制。 3.4、成型：封头坯板下料后，拼接焊缝采用埋弧自动焊。焊缝检验合格后压制之前，对处于压制面焊缝的余高，应打磨至母材齐平，并对外圆周切割边缘的棱角打磨成过渡小圆弧，防止压制过程中撕裂。采用先进的旋压成型工艺使封头旋压成型、平边，对拼接焊缝进行1 00%RT检查并应符合III级要求，合格后运送至现场。 锥体采用分片成型后拼接成整体的工艺方法，但与筒节结合的上部轴向过渡园弧，也要旋压成型，以保证质量，工艺上预先安排锥体分为三部分，需旋压部分高度掌握在1m左右（旋
发酵工程设备设计 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
发酵罐设计说明书 题目：设计生产红霉素机械搅拌通风发酵罐 2009年5月 任务书 一、题目 题目：机械搅拌通风发酵罐的设计 二、设计依据、条件 1、应用基因工程菌株发酵生产红霉素，此产物是次级代谢产物。 2、发酵罐体积：503M 3、高径比为2，南方某地，蛇管冷却。 4、初始水温20℃，出水温度28℃。 5、非牛顿型流体，三级发酵。 三、设计项目、要求 （1）确定工艺参数几何尺寸，以及主要设备工作部件尺寸的设计，如：罐体封头的壁厚、冷却面积及用水量、搅拌轴功率等。
（2）对整个设计方案进行分析、拟定 （3）一定情况下结合具体的图形来解释说明 （4）考虑压力，温度，腐蚀因素，选择罐体材料，确定罐体外形、罐体和封头的壁厚 （5）对整个发酵罐的设计进行总结，得出规范的说明书 目录 1 设计条件（设计方案的分析） (5) 2 机械通风发酵罐设计 (6) 夹套反应釜的总体结构 (6) 几何尺寸的确定 (6) 主要部件尺寸的设计计算 (8) (8) (8) (9) 挡板 (9) 搅拌器 (10) 人孔和视镜 (10) 接口管 (11) 冷却装置设计 (12) (12) (12) (13)
搅拌轴功率的计算 (14) (14) (15) 3设计小结 (18) 4参考文献 (18) 摘要此为我设计的发酵罐说明书，我设计的是一台503M的机械搅拌通风发酵罐，发酵生产红霉素，发酵罐主要由罐体和冷却蛇管，以及搅拌装置，传动装置,轴封装置，人孔和其它的一些附件组成。这次设计就是要对机械搅拌通风发酵罐的几何尺寸进行计算，再确定主要设备工作部件尺寸的设计，如：罐体封头的壁厚、冷却面积及用水量、搅拌轴功率。本说明书结合了个人所学知识绘制出装配图，让机械搅拌通风发酵罐具体形象的展现在眼前，一目了然。通过精细的计算和设计绘制，使此次设计的发酵罐能达到生产最优标准，应用并服务于生产实践。 关键词机械搅拌通风发酵罐红霉素设计绘制生产 第一章设计方案的分析、拟定 我设计的是一台50M3机械搅拌通风发酵罐,发酵生产红霉素。经查阅资料得知生产红霉素的菌种有红色链霉菌、红霉素链霉菌、红色糖多孢菌，综合最适发酵温度、PH、等因素选择红霉素链霉菌，该菌种最适发酵温度为31℃，pH
发酵pH值自动控制系统MATLAB仿真 孙颖1，李婷2 1. 东北大学人工智能所，沈阳（110004） 2. 沈阳药科大学药物制剂教研室，沈阳（110004） E-mail：sunjunying@https://www.doczj.com/doc/5a13015167.html, 摘要：本文首先在查阅大量发酵相关文献的基础上，简述了发酵过程的相关概念及目前发酵过程的监控方法和自动控制现状；深入分析了发酵实验工艺流程及重要参数的监测与控制情况；完成了发酵实验装置和监控系统的设计和实现；同时建立了上位机监控软件RSView32与下位机RSLogix5000之间的连接。针对发酵pH对象的复杂性，原控制算法过于简单、控制精度不高的问题，本文提出了积分分离PID算法应用于发酵pH控制，取得了比较理想的效果，并用仿真实验验证了该方法的有效性。 关键词：发酵pH，罗克韦尔PLC，变速积分PID，matlab仿真 中图分类号：TP273+.1 1.引言 近年来计算机在发酵过程的应用已大幅增加，各有关实验室和工厂普遍采用发酵过程计算机监控系统[1,2]。从发酵监控系统的监控方法来看，目前用于发酵过程的实时控制和数据处理系统主要有单片计算机系统、工控机、PLC、集散控制系统(DCS)和现场总线系统(FCS)等，发酵生产的规模和应用场合不同要求不同的计算机监控系统配置[3]。 与其它行业相比较，计算机控制发酵系统还不很成熟，一些技术问题还有待于解决，如控制发酵系统结构尚不完善，其功能稳定性有待提高[4]。大多发酵均是间歇反应过程，这就要求开关量和模拟量控制的要求同样严格，而且对开关量和模拟量的控制速度要求也不同，这就决定了单一继电控制、回路调节器和DCS均不能满足发酵的间歇生产过程或控制效果不好[5,6]。Frank J.Romeu[7]对发酵过程、发酵监控系统及参数检测设备进行了分析，从方法论的角度研究基于DCS发酵过程监控系统的构建方法。与工控机相比，DCS具有更高的可靠性，但控制系统的价格会大幅度提高，不适合中小型系统，此外，DCS还存在控制集中、系统封闭等弊端，正逐渐被现场总线控制系统所取代[8]。PLC作为现代工业现场控制器，其体积小、通信能力强、使用方便，有开关量和模拟量控制功能，在工业过程控制中得到了广泛应用[9]。由此，可以看出构建基于PLC的发酵监控系统将是发酵过程控制的发展方向之一。 天津科技大学王秀清[10]等人基于西门子S7-200系列PLC构建了实验研究用发酵监控系统。监控系统分为检测部分和控制部分。系统通过EM235模拟量输入模块对发酵的温度、pH值、溶解氧进行了检测；控制部分实现了温度控制，pH值控制，流加控制和转速控制。 南忠良、严新忠[11]采用PLC和监控计算机的方式对14L发酵罐控制系统进行了改造，完成了对温度、pH值、压力、溶氧等参数的在线检测和控制，并根据发酵过程的特点，建立生物参量与pH值、溶解氧浓度DO的数学关系，实现对生物参量的在线软测量。实验表明监控系统是有效的，软测量模型是可靠的。 本文以东北大学发酵实验室发酵罐pH为研究对象，采用罗克韦尔PLC监控系统，根据发酵过程的实际情况，利用下位机编程软件RSLogix5000编写发酵过程pH值控制梯形图，利用上位机监控软件RSView32开发相应的监控界面，通过PLC的通讯软件RSLinx来进行上位机与PLC之间的通讯，采用带模糊控制的变速积分PID算法对发酵过程的pH值进行
《化工设备机械基础》 塔设备设计 课程设计说明书 学院：木工学院 班级：林产化工0 8 学号： 姓名：万永燕郑舒元 分组：第四组 目录
前言 摘要 塔设备是化工、石油等工业中广泛使用的重要生产设备。塔设备的基本功能在于提供气、液两相以充分接触的机会，使质、热两种传递过程能够迅速有效地进行；还要能使接触之后的气、液两相及时分开，互不夹带。因此，蒸馏和吸收操作可在同样的设备中进行。根据塔内气液接触部件的结构型式，塔设备可分为板式塔与填料塔两大类。板式塔内沿塔高装有若干层塔板(或称塔盘)，液体靠重力作用由顶部逐板流向塔底，并在各块板面上形成流动的液层；气体则靠压强差推动，由塔底向上依次穿过各塔板上的液层而流向塔顶。气、液两相在塔内进行逐级接触，两相的组成沿塔高呈阶梯式变化。填料塔内装有各种形式的固体填充物，即填料。液相由塔顶喷淋装置分布于填料层上，靠重力作用沿填料表面流下；气相则在压强差推动下穿过填料的间隙，由塔的一端流向另一端。气、液在填料的润湿表面上进行接触，其组成沿塔高连续地变化。目前在工业生产中，当处理量大时多采用板式塔，而当处理量较小时多采用填料塔。蒸馏操作的规模往往较大，所需塔径常达一米以上，故采用板式塔较多；吸收操作的规模一般较小，故采用填料塔较多。 板式塔为逐级接触式气液传质设备。在一个圆筒形的壳体内装有若干层按一定间距放置的水平塔板，塔板上开有很多筛孔，每层塔板靠塔壁处设有降液管。气液两相在塔板内进行逐级接触，两相的组成沿塔高呈阶梯式变化。板式塔的空塔气速很高，因而生产能力较大，塔板效率稳定，造价低，检修、清理方便 关键字 塔体、封头、裙座、。 第二章设计参数及要求 符号说明 Pc ----- 计算压力，MPa； Di ----- 圆筒或球壳内径，mm； [Pw]-----圆筒或球壳的最大允许工作压力，MPa； δ ----- 圆筒或球壳的计算厚度，mm； δn ----- 圆筒或球壳的名义厚度，mm； δe ----- 圆筒或球壳的有效厚度，mm；
目录 前言 (1) 第一章、概述 (2) 1.1、柠檬酸 (2) 1.2、柠檬酸的生产工艺 (2) 1.3、机械搅拌通风发酵罐 (3) 1.3.1、通用型发酵罐的几何尺寸比例 (3) 1.3.2、罐体 (3) 1.3.3、搅拌器和挡板 (3) 1.3.4、消泡器 (4) 1.3.5、联轴器及轴承 (4) 1.2.6、变速装置 (4) 1.3.7、通气装置 (4) 1.3.8、轴封 (5) 1.3.9、附属设备 (5) 第二章、设备的设计计算与选型 (5) 2.1、发酵罐的主要尺寸计算 (5) 2.1.1、圆筒体的内径、高度与封头的高度 (5) 2.1.2、圆筒体的壁厚 (7) 2.1.3、封头的壁厚 (7) 2.2、搅拌装置设计 (8) 2.2.1、搅拌器 (8) 2.2.2、搅拌轴设计 (8) 2.2.3、电机功率 (10) 2.3、冷却装置设计 (10) 2.3.1、冷却方式 (10) 2.3.2、冷却水耗量 (10) 2.3.3、冷却管组数和管径 (12) 2.4零部件 (13) 2.4.1 人孔和视镜 (13) 2.4.2 接管口 (13) 2.4.3、梯子 (15) 2.5发酵罐体重 (15) 2.6支座的选型 (16) 第三章、计算结果的总结 (16) 设计总结 (17) 附录 (18) 符号的总结 (18) 参考文献 (19)
生物工程设备课程设计任务书 一、课程设计题目 “1000m3的机械搅拌发酵罐”的设计。 二、课程设计内容 1、设备所担负的工艺操作任务和工作性质，工作参数的确定。 2、容积的计算，主要尺寸的确定，传热方式的选择及传热面积的确定。 3、动力消耗、设备结构的工艺设计。 三、课程设计的要求 课程设计的规模不同，其具体的设计项目也有所差别，但其基本内容是大体相同，主要基本内容及要求如下： 1、工艺设计和计算 根据选定的方案和规定的任务进行物料衡算，热量衡算，主体设备工艺尺寸计算和简单的机械设计计算，汇总工艺计算结果。主要包括： （1）工艺设计 ①设备结构及主要尺寸的确定（D，H，H L ，V，V L ，Di等） ②通风量的计算 ③搅拌功率计算及电机选择 ④传热面积及冷却水用量的计算 （2）设备设计 ①壁厚设计（包括筒体、封头和夹套） ②搅拌器及搅拌轴的设计 ③局部尺寸的确定（包括挡板、人孔及进出口接管等） ④冷却装置的设计(包括冷却面积、列管规格、总长及布置等) 2、设计说明书的编制 设计说明书应包括设计任务书，目录、前言、设计方案论述，工艺设计和计算，设计结果汇总、符号说明，设计结果的自我总结评价和参考资料等。 3、绘制设备图一张 4、设备图绘制，应标明设备的主要结构与尺寸。
辽宁工业大学PLC技术及应用课程设计（论文）题目：啤酒发酵过程中温度的PLC控制
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日

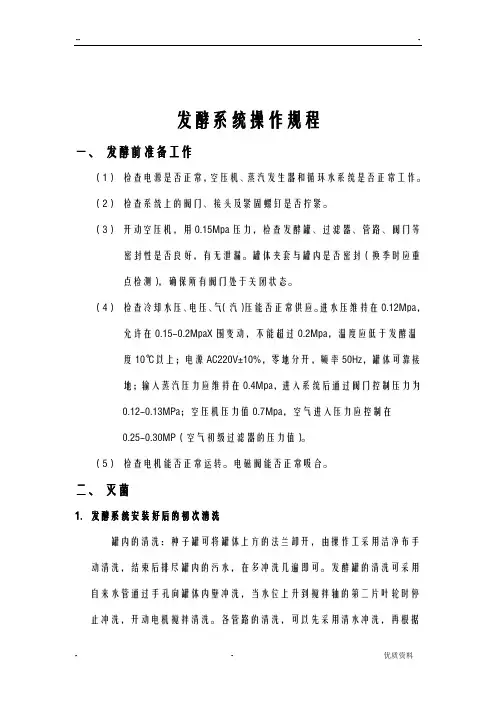

-- - 发酵系统操作规程 一、发酵前准备工作 （1）检查电源是否正常，空压机、蒸汽发生器和循环水系统是否正常工作。 （2）检查系统上的阀门、接头及紧固螺钉是否拧紧。 （3）开动空压机，用0.15Mpa压力，检查发酵罐、过滤器、管路、阀门等密封性是否良好，有无泄漏。罐体夹套与罐内是否密封（换季时应重 点检测），确保所有阀门处于关闭状态。 （4）检查冷却水压、电压、气（汽）压能否正常供应。进水压维持在0.12Mpa，允许在0.15-0.2MpaX围变动，不能超过0.2Mpa，温度应低于发酵温 度10℃以上；电源AC220V±10%，零地分开，频率50Hz，罐体可靠接 地；输入蒸汽压力应维持在0.4Mpa，进入系统后通过阀门控制压力为 0.12-0.13MPa；空压机压力值0.7Mpa，空气进入压力应控制在 0.25-0.30MP（空气初级过滤器的压力值）。 （5）检查电机能否正常运转。电磁阀能否正常吸合。 二、灭菌 1.发酵系统安装好后的初次清洗 罐内的清洗：种子罐可将罐体上方的法兰卸开，由操作工采用洁净布手动清洗，结束后排尽罐内的污水，在多冲洗几遍即可。发酵罐的清洗可采用自来水管通过手孔向罐体内壁冲洗，当水位上升到搅拌轴的第二片叶轮时停止冲洗，开动电机搅拌清洗。各管路的清洗，可以先采用清水冲洗，再根据
