一、工程简介：
工程内容为4只480 M3不锈钢发酵罐制作、安装。480 M3不锈钢发酵罐直径为Φ5700 mm,总高度达23m,总重量约为38.5吨，不但体积庞大，且单重重，运输困难。为此，总体上考虑封头、锥体、夹套等部件成型安排在厂内制造，分件运至建设单位厂内罐区现场组焊，筒体在建设单位现场卷制。
二、施工依据及技术质量标准：
1、合同；
2、设计图纸；
3、《压力容器安全技术监察规程》;
4、GB150-98《钢制压力容器》；
5、HG20584-98《钢制化工容器制造技术规定》；
6、GB3274-88《碳素钢和低全金钢热轧中厚钢板和钢带》；
7、JB4729-95《旋转压封头》；
8、GB/T14976-94《流体输送用不锈钢无缝钢管》；
9、JISG4303《不锈钢热轧钢板》；
10、GB/14957-94《熔化焊用钢丝》；
11、GB4242-84《焊接用不锈钢丝》；
12、GB/T983-95《不锈钢焊条》；
13、GB4842-84《氩气》；
14、JB3223-83《焊条质量管理规程》；
15、《锅炉压力容器压力管道焊工考试与管理规则》（国质检锅（2002）109号）；
16、JB4730-94《压力容器无损检测》；
三、施工工艺技术措施和质量控制：
1、投产前准备工作：
1.1、组织工艺技术人员认真阅读，分析其结构特点，召开技术交底会，充分理解设计意图，做到心中有数，并做好审图记录。
1.2、编制指导生产的制造工艺和焊接工艺，重点交待清楚夹套蜂窝塞焊焊缝的焊接工艺. 1.3、采购质量可靠的SUS304钢板等主材，并选择合格的钢材供应商。
1.4、选择技术过硬的专业施工队伍，配备足够数量的技术熟练的工人，焊工必须是经考试合格的并具有相应资格的有效持证焊工。
2、制造工序流程：
3、工艺过程及质量控制：
3.1、编制指导生产的工艺：技术工艺人员根据设计图纸、技术标准及现场情况编制指导生产的专业制造、焊接工艺过程卡及检验工艺文件。
3.2、检验人员对钢板和焊材进行入库前的检验和标志移植，确认合格后方可投放生产使用。
3.3、划线下料：对筒节用料钢板进行四边直线度和垂直度检查，若边与边不垂直必须划垂线切割，保证边与边的相互垂直。并严格掌握筒节坯板的下料长度准确以利环焊缝组装错边量的控制。
3.4、成型：封头坯板下料后，拼接焊缝采用埋弧自动焊。焊缝检验合格后压制之前，对处于压制面焊缝的余高，应打磨至母材齐平，并对外圆周切割边缘的棱角打磨成过渡小圆弧，防止压制过程中撕裂。采用先进的旋压成型工艺使封头旋压成型、平边，对拼接焊缝进行1 00%RT检查并应符合III级要求，合格后运送至现场。
锥体采用分片成型后拼接成整体的工艺方法，但与筒节结合的上部轴向过渡园弧，也要旋压成型，以保证质量，工艺上预先安排锥体分为三部分，需旋压部分高度掌握在1m左右（旋
压部分的焊缝要求相同），待旋压成型后再组焊成整个锥体。
筒节采用卷板机卷制成型，因筒节直径相对较大，厚度相对较薄，刚性不足，施工中，采用刚性大的内圆辅助工装将其撑圆，保证其圆度。
3.5组对: 纵焊缝组对时控制对口错边量b≤1～1.5mm,(GB150-98标准规定b≤1/4δ，即≤2 mm),对口棱角度≤2.8mm。两相邻的筒节纵缝应错开,其中焊缝中心线之间的外园弧长应大于筒体厚度的3倍,且不小于100mm,不允许强力组装。筒体组对后应保证筒壁直线度≤1/10 00mm,且≤13mm。
3.6、产品工艺纪律检查试板：每台罐的第一条纵焊缝焊接时同时将试板焊完，并在得到监理人员确认后方可取下做检查试验（若符合以批代台规定按GB150-98第10.5条规定执行），试板试验合格后方可投入生产。
3.7、纵缝采用埋弧自动焊,。环缝焊接采用手工电弧焊。焊条牌号：焊丝为HoCr21Ni10Ti，不锈钢之间的焊接为A102，碳钢之间的焊接为J422，不锈钢与碳钢之间的焊接为A302。具体焊接工艺参数按焊接工艺卡。焊工必须是经培圳考核合格并具有相应项目的持证焊工，露天施工时雨天及风速大于10m/s时应采用有效的保护措施，否则，不得施焊。
3.8、RT检测：每条焊缝“T”字部位必须拍一张片，探伤比率≥20%焊缝长度。若有不合格，则应制订返修工艺，对缺陷部位进行返修，并应在该返修部位延长扩探，扩探长度为该条焊缝的10%，若还不合格则应对该条焊缝进行100%探伤，直至合格。
3.9、将成型后的封头、筒节、锥体内焊缝进行打磨至母材齐平，并不能低于母材，为了加快进度，焊缝磨平应在探伤合格后穿插在各工序间进行。
3.10、夹套板的制作：
3.10.1夹套板的制造
3.10.2塞焊孔的成型:夹套板材料为3mm厚的进口的SUS304钢板。塞焊孔采用数控冲床加工，成型后内孔径为Φ30mm,孔深度为13m并呈正三角形排列，对每个孔进行编号，以便焊接和质量检验。然后，再利用折边机对夹套板四边进行折边。
对成型后的下凹塞焊孔及四周翻边逐个逐块的进行质量检查，主要检查冲压过程中有否撕裂、偏歪及塞焊孔冲压深度的均匀等影响焊接质量的缺陷存在。若存在这些缺陷，则区别不同情况及时采用相应的补救措施，与内筒组装之前进行修整，保证塞焊孔与筒壁结合处间隙均匀，以保证焊接质量。其结构如下图：
3.10.3夹套板圆弧成型：
夹套板的圆弧成型在卷板机上卷制。采取多次少进给量的卷制工艺进行成形，以保证塞焊孔不变形。卷制时不断用弧度样板检查成型弧度。锥体夹套板成形后，应与锥体锥度相符合。
3.11、夹套与筒体、锥体的组焊：
将已成型并经检验合格的蜂窝夹套与筒体、锥体点固，清除坡口两侧的渣物、油污等，并保证焊接坡口间隙均匀，确认位置正确,采用手工氩弧焊工艺进行施焊。先焊塞焊孔，后焊四周边缘，焊接时，施焊部位应采用相对应的水平位置焊接，并保证根部焊透。蜂窝孔与内筒翻边角焊缝工艺按图纸要求焊接，其工艺参数详见焊接工艺卡。
3.12、夹套板焊缝气压试验及气氨检漏：
3.12.1 蜂窝式洒精水冷却夹套试验，夹套内先以0.3MPa压缩空气作试验，在焊缝和窝点用泡剂进行泄漏检查，然后以0.6MPa进行气压试验合格。
3.12.2 氨冷却式夹套试验:
该项工序分三步进行：第一，气密性试验，打空气0.3MPa,对塞焊孔组合焊缝、板边角焊缝涂刷肥皂水初步查漏。查漏方法：以每块夹套板为检查单位，逐排孔进行检查，一经发现问题即用记号笔做上记号，留待泄压后进行补焊；第二步：试漏检查合格后缓慢升压至1.6 MPa保压30分钟，不降压为合格。第三步，气氨检查，通入1.2MPa气氨，用试纸进行检
查，检查方法同第一步，即以每块夹套板为单位，逐排仔细检查，以试纸不变色为合格，注意检查时试纸在每个孔的位置至少停留15秒钟。此时若发现有漏气现象，必须先做上记号，待整块板的所有孔及板边焊缝全部检查完毕后，放掉氨气用空气彻底置换后方可按返修工艺进行补焊，补焊后再一次通氨检查直至合格。
3.13、夹套管道的组焊：按设计图纸尺寸要求，预先弯制管件，然后与夹套接管组焊。焊接时采用合理的施焊方法和顺序，并保证单面焊双面成型，根部焊透。为避免吊装时损坏夹套管件，该部件在设备就位时进行，并必须采取必要的保护措施。
4、设备的内外壁表面处理：
4.1、罐体内壁抛光工艺：
罐体内表面的抛光处理是制作啤酒发酵罐的关键技术项。为了消除罐体内表面的粗糙状态，获得较高要求的表面粗糙度（0.6μm）质量,故采用抛光的方法。由于表面积大，抛光工作量大，表面粗糙度要求高，因此我们选用重庆大学海达砂带磨床公司生产的2MG58400C
型罐体抛光机进行抛光，以确保罐体表面要求。保证罐内粗糙度达到设计要求，并小于0.6μm的表面质量。
4.2、罐体外壁酸洗、钝化及兰点检查法：
奥氏体不锈钢制造的容器酸洗、钝化工艺，目的是为了经过酸洗和钝化后的不锈钢表面生成一层无色致密的钝化膜起耐腐蚀作用。
4.2.1 酸洗液配方:
硝酸(比重1.42) 20%
氢氟酸5%
水75%
配制时,将硝酸、氢氟酸缓慢加入水中搅匀。
4.2.2 酸洗操作方法和工序:
对碳钢工件表面进行保护,刷涂耐酸漆或石腊熔化后热涂于碳钢表面。
4.2.3 将不锈钢工件表面的焊疤、划伤等打磨光滑，并用碱液（肥皂水等）洗去表面油污脏物后清水冲洗干净。
4.2.4 将配制好的酸液用拖把或细沙布、毛巾在工件表面来回反复拖抹，保持工件表面湿润，要求维持湿润的同时用不锈钢钢丝刷在工件表面反复多次拖抹，直至全部表面呈银白色。特别是焊缝及热影响区处，应反复用不锈钢钢丝刷刷洗。
4.2.5 清水冲洗→肥皂水刷洗→清水冲洗→压缩空气吹干或自然通风晾干。
4.3、钝化液配方：
硝酸（比重1.42）5%
重铬酸钾2%
水93%
特别警告：配制时应将硝酸、重铬酸钾缓慢加入水中，并应边加酸边搅拌均匀，切记动作缓慢！
禁止：禁止将水加入硝酸中，以免发生危险！
4.4、钝化操作方法：将配制好的钝化液用拖把或细纱布、毛巾等在工件表面来回反复拖抹，保持工件表面湿润2～3小时，注意应一直坚持不断地保持表面湿润。
4.5、钝化膜质量检查——“兰点”试验：
4.5.1 试验配方:
铁氰化钾10克
硝酸30克
蒸馏水960克
4.5.2 检查方法将试液涂于已钝化处理并已清洗干净的工件表面上,30秒后表面无兰点为合格,注意:工件表面每平方米不少于5点,可疑之处应重点检查。
4.6、操作注意事项：
4.6.1 配制溶液时应将酸液缓慢倒入水中,并不断地搅拌。绝对不可将水倒入酸液中。
4.6.2 操作前必须穿戴好劳保用品,操作场所要有良好通风条件。
4.6.3 铁氰化钾,重铬酸钾应由专人保管,按毒品管理办法领用回收。
5、设备的运输、吊装、就位：
该分项工程，我公司委托与我单位长期协作的**安装公司，该公司技术过硬，经验丰富.
5.1、拖运吊装
在制作场地上，把罐体两端垫在额定为40T两铁拖排上，用枕木、钢线索固定罐体在铁拖排上，下摆置铁滚筒及拖板，用5T卷扬机牵引，拖运罐体前进，直至吊装许可位置。
5.2、吊装就位
据该厂发酵罐基座，钢管制作数只排列。
采用800×800独立铁拨杆，高度为45米，一次性吊装到位。该铁拨杆安全负载为45T，垂吊滑组为40T，左右缆风为16T，后缆风为20T同时受用，4台3T-5T卷扬机控制使用，吊装顺序从里向外。起吊时，先由拨杆、主吊滑车吊起罐体离地50厘米停机，检查受力各点情况。一切达到预计的要求，即撤掉前铁拖排，扫清任何障碍物及杂物。然后起吊罐体上半部，徐徐上升，使罐体安装中心垂直轴线，从水平逐步转向垂直，罐后端铁拖排慢慢滚进，直至罐体直立、吊空。慢慢送至钢管架上，调整水平，就位焊接好，松解吊索，解除。移吊杆接吊下一只罐,直到吊装完毕。
5.3、设备整体校正：发酵罐就位后，在外壁相隔90°吊垂线二条，检查发酵罐的垂直偏差应≤13mm, 并用经纬仪进行校验，校正过程中，可利用垫斜契铁块进行调正，调正后，对垫铁块进行焊接固定，并紧固地脚螺栓。
5.4、吊装的安全措施和注意事项：
5.4.1发酵罐直径大、筒身长、壳体薄，特别是筒身外冷却夹套易受损，在起吊、拖运的过程中，作好避免碰撞防护工序。
5.4.2发酵罐拖运进场,为了不阻碍车辆通行及影响生产,我们采取快速通过、拖一吊一,决不停留在道路上.
5.4.3 拖运过程中,由于道路不平坦, 发酵罐容易左右滚动,所以必须严格掌握垫木的铺设,一旦发生地陷倾斜现象,立即在低凹部位增垫木数量,同时项起滚筒,直到保持平衡为止。
5.4.4 起吊时，应仔细检查各滑组索的进行情况，如有异常停止吊装，经严格检查是否可以进行吊装后，方可继续进行下一道工序。
5.4.5 参加吊装人员严格履行起重工作的规范细则,严格遵守吊装工作的纪律,一切行动听指挥,为共同搞好吊装任务而努力。
5.4.6 在吊装、拖运工作的场地范围内，如有与其它场地、工作及人员往来发生矛盾，必须事前做好防护措施和鲜明的标志及处置工作，严禁非工作人员临近作业区闯入作业区。
6、发酵罐的水压试验：
设备就位后，水压试验前，必须在设备周围搭好脚手架，
以便水压试验及检查工作。搭好脚手架后，首先对夹套再次进行通气体氨检漏，方法同上，但这一次检查目的是防止吊装过程中和各种原因引起夹套塞孔焊缝板边缘及管路焊后等可能发生的渗漏现象。因此，是一项很重要与必须耐心细致的工作，要求有建设单位代表共同参加并确认。
6.1、水压试验前准备工作：接通进水管路，封住大罐与管路连接的法兰口或切断阀门通路，对大罐注水，直至顶部封头上放空口溢水，封住放空口开始增压力。
6.2、缓慢将罐顶压力升至表压0.19MPa,保压30分钟，对大罐所有焊缝和罐体进行检查，以无渗漏，无异常变形为合格。试压过程中，若发现异常响声，应立即停止试压，并待查明原因后，才可继续进行。试压时，必须有第三方（一般为锅炉压力容器监检部门）和建设单位代表到场参加，并经确认合格后，签字认可。
6.3、设备水试验可视现场的具体条件，确定发酵罐逐台进行或是串连进行水压试验。
7、设备油漆防腐:
设备必须在水压试验合格后,并按设计图纸及JB2536-80《钢制压力容器油漆、包装、运输》的规定对碳钢部份进行防腐。合格后，装订产品铭牌。铭牌内容按《容规》及相关标准规定。
四、施工进度安排及工期
1、工期：签订合同后80个工作日，并争取提前完工。
2、计划进度表：见附表一
五、施工人员组成
1、项目经理：1人
2、技术责任人：1人（要求工程师以上）
3、检验责任工程师：1人（要求工程师以上）
4、施工负责人：1人（技师）
5、探伤人员：2人（RTⅡ级2人，UT级1人）
6、材料检验员：1人（技术员以上）
7、焊接检验员：1人（技术员以上）
8、冷作检验员：2人
9、持证焊工：12人（均具WS项目）
10、冷作技工：15人
11、起重工：8人
12、电工：1人
13、辅助人：10人
14、后勤人员：4人
15、安全施工员：3人（可兼职）
六、质量保证体系介绍
为了保证产品质量，结合生产工艺流程，严格运行质量体系，严格执行工艺规程、设计图纸和合同质量要求，实行从审图→编制工艺→材料检验→划线下料→卷压制成形→纵缝焊接→产品试板→环缝组焊→无损探伤→夹套成形→夹套组焊→设备整体内壁精抛光→夹套试压试漏→外表面酸洗、钝化、兰点试验及碳钢部份的油漆、防腐→主体试压→整体保温→竣工交货→用户服务全过程的质量控制，而且对产品的预控制。真正做到了“防患于未然”，特别是上几次制作过同型号产品后，为确保产品的高质量、高可靠性有了坚实的基础。
七、安全文明生产措施
1、项目经理担任施工安全责任人，全面负责安全工作。下设用电安全员、防火安全员、起重安全员，分别负责各自分管范围内的安全工作。
2、定期召开安全会议，检查工地各方面安全工作情况，及时排除安全隐患。
3、现场电线要按规定架铺设，一切机电设备要专人管理的操作。
4、构件吊装时，要时常检查绳索、吊具的可靠性，吊升重物时，吊架下不准有人。必须由熟练人员操作，严格遵守操作规程，风力四级以上停止吊装作业。
5、凡进入现场工作人员，必须戴好安全帽，高空作业要系好安全带，穿好防滑鞋。
6、交叉作业时，严禁高空向下抛掷物品，高空作业人员应将工具放置妥当，防止高空坠物伤人。
7、做好防火工作，施工现场和生活区要配备消防设施，以防止火灾发生。
8、晚间作业照明要足够，光线要充足。
9、罐内作业时，要设置排风机，并设专人照看监督。
现场工装设备及检测设备一览表
序号设备名称规格型号数量备注
1 卷板机W11-25×2000 2
2 半自动切割机CG1-30 4
3 空气等离子切割机LGK8-100 5
4 氩弧焊机逆变式31
5 10
5 硅整流弧焊机ZX5-400 10
6 交流电焊机BX3-500 5
7 工业罐体抛磨机2MG58400C 1
8 表面精糙度测量仪SRM-1(A) 1
9 空压机W-0.9/7-13 2
10 砂轮切割机Φ400 3
11 试压泵SY600 1
12 X射线探伤机BWC-2505 2
13 龙门吊机10T 4
14 汽车吊机16T 1 临时外请
15 简易龙门吊 4
16 卷扬机LD-10T 2
17 卷扬机5T 2
18 格构式金属抱杆800×800 45M 1
19 氩气、氧气、乙炔钢瓶20
20 氨试装置 2
21 自控远红外线焊条烘干机ZYH-30 2
22 电热恒温干燥箱WE202 2
23 自动埋弧焊机 1
24 焊接翻滚架8
25 其它压力容器制造常规生产检测设备全套
仅供参考[整理] 安全管理文书 发酵罐安全检修及维护操作规程 日期：__________________ 单位：__________________ 第1 页共8 页
发酵罐安全检修及维护操作规程 1．目的通过建立发酵罐安全检修及维护操作规程并严格执行，确保发酵罐安全检修及维护操作。2．适用范围本规程用于机械搅拌（皮带轮减速装置）和无机械搅拌钢制发酵罐的维护、检修操作。3．职责3．1生产部负责本规程的组织制定。3．2操作人员负责本规程的实施。4．内容4．1检修类别及间隔期4．1．1检修类别发酵罐的检修类别分小修、中修和大修。4．1．2检修间隔期A．小修：每2个月进行一次。B．中修：每10个月进行一次。C．大修：每30个月进行一次。D．发酵罐在定期检修间隔期内，还应根据其实际运转情况，确定检修类别、内容和期限。4．2检修内容4．2．1小修A．检查紧固各部件连接螺栓。B．检查、调整机械密封端面的压力。C．检查、消除人孔、视镜、接管口、阀门等处的泄漏点，更换老化的密封垫。D．检查、检修转动部件的磨损件。E．检查、调整传动皮带的松紧度。F．检查附属的仪器仪表和电控装置。G．检查润滑部位，并按规定加注或更换润滑油。H．检查并局部修补保温层，对油漆脱落处涂漆。4．2．2中修A．包括小修内容；B．检查、清洗、修理机封装置，必要时更换磨损部件；C．检查、调整传动皮带轮的运转情况，必要时更换传动皮带、轴承等易损件；D．检查、修理、调整搅拌系统，更换损坏的联轴器、轴瓦、搅拌器轴承；E．按劳动部《在用压力容器检验规程》检测罐壁厚、裂纹、变形和焊缝质量，必要时进行局部修补，更换或修理损坏的人孔、视镜、接管、档板等附件；F．对降温盘管及空气管件进行试漏检查，并修补泄漏点；G．检查、修理各仪表及控制装置；H．整体修补保温层及涂漆。4．2．3大修（包括中修内容）A．检查、修理减速装置，更换轴承；B．检查、修理或更换搅拌系统的主轴、联轴器轴瓦、拉杆、搅拌器、轴承等附件；C．调 第 2 页共 8 页
发酵罐的结构系统及使用.txt28 生活是一位睿智的长者，生活是一位博学的老师，它常常春风化雨，润物无声地为我们指点迷津，给我们人生的启迪。不要吝惜自己的爱，敞开自己的胸怀，多多给予，你会发现，你也已经沐浴在了爱河里。实验十五发酵罐的结构系统及使用方法一、实验目的： 1 ．了解发酵罐（气升式、搅拌式）的几大系统组成，即空气系统、蒸汽系统、补料系统、进出料系统、温度系统、在线控制系统。2．掌握发酵罐空消的具体方法及步骤3．掌握发酵罐进料及实消的具体方法及步骤4．掌握发酵罐各系统的控制操作方法 二、实验原理： 1．蒸汽系统：三路进汽——空气管路、补料管路、罐体） 2．温度系统： （1）夹套升温：蒸汽通入夹套。 （2）夹套降温：冷水通入夹套，下进水，上出水。 （3）发酵过程自动控温系统：热电偶控温，马达循环，只能加热，发酵设定温度低于室温时，由夹套进冷水降温。 3．空气系统： 取气口T空压机：往复式油泵获得高脉冲的压缩空气 粗过滤器：由沙布包裹棉花压实成块状叠加制得，作用是去除部分细菌及大部分灰尘 （贮气罐）：空压机压缩使气体温度升高，经贮气使气体保温杀菌；压缩空气中有油污、水滴，且压力不稳，有一定的脉冲作用，会冲翻后面的过滤介质，贮气后可使油滴重力沉降，减小脉冲。 冷却塔）：有降温并稳定作用，同时经旋风分离器进行气液分离 （丝网分离器）：通过附着作用，逐步累积沉降而分离5 微米以上的微粒其作用介质为铜丝网 （加温器）：对压缩空气升温，除湿，使湿度达50%-60% 总过滤器：纱布包裹棉花加活性炭颗粒，逐层压紧而成。 分过滤器：平板式纤维，中间为玻璃纤维或丝棉，下面放水阀应适时打开放出油、水，再用压缩空气控干。
发酵罐使用注意事项： 1)在操作工程中严格遵循发酵罐使用说明书进行操作，不得私自更改操作规范。 2)罐体灭菌前务必检查其中液面高度，要求所有的电极都没于液面以下。 3)打开发酵罐电源前务必检查冷却水、压缩空气是否已打开，温度探头是否已插入槽中，否则会烧坏加热电路。 4)发酵过程中一定要保持工作台的清洁，用过的培养瓶及其它物品及时清理，因故溅出的酸碱液或水应立即擦干。 5)对罐体安装，拆卸和灭菌时要特别小心pH电极和罐体的易损又昂贵部件；谨防锐利零部件造成人身损伤；谨防高温烫伤。 6)必须确保所有单件设备能正常运行时使用本系统。 7) 在空消及实消时，尽量排空管道内冷凝水，防止其进入夹层对罐体造成损伤。 8)在实消过程中，夹套通蒸汽预热时，必须控制进汽压力在设备的工作压力范围内(不应超过0.15MPa)，否则会引起发酵罐的损坏。 9)在空消及实消时，一定要排尽发酵罐夹套内的余水。否则可能会导致发酵罐内筒体压扁，造成设备损坏;在实消时，还会造成冷凝水过多导致培养液被稀释，从而无法达到工艺要求。 10)在空消、实消结束后冷却过程中，严禁发酵罐内产生负压，以免造成污染，甚至损坏设备。 11)在发酵过程中，罐压应维持在0.2～0.3bar之间，以免引起污染。 12)在各操作过程中，必须保持空气管道中的压力大于发酵罐的罐压，否则会引起发酵罐中的液体倒流进入过滤器中，堵塞过滤器滤芯或使过滤器失效。 13)在空消过程中，及时打开底阀向罐内进入蒸汽，防止空消过程中因内壁干燥损伤罐体。 14)发酵罐在日常清洁过程中应双人进行，发酵罐盖再升起或下降过程中严谨将身体任何部位置于发酵罐盖下方，防止因设备失灵造成人身损伤。 15)如果遇到自己解决不了的问题请直接与公司售后服务部门联系。请勿强行拆卸或维修。
内部编号：AN-QP-HT158 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 发酵罐操作规程通用范本
发酵罐操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1、进罐前准备工作：清洗发酵罐；电极标定；装好pH电极、溶氧电极；放出蒸汽发生器中的污水；贮水箱中加满水；培养基配制好后倒入发酵罐，调至适当体积及pH；打开搅拌；检查罐上各种盖帽，旋紧。 2 灭菌操作： 2.1打开蒸汽发生器，机器自动进水，水位达到要求后开始加热。 2.2 打开蒸汽发生器后面的球阀。 2.3 夹层进汽预热。打开夹层进汽阀门，打开夹层排汽阀门，夹层开始进汽预热。打开排气阀，排出冷空气。待温度上升至95-

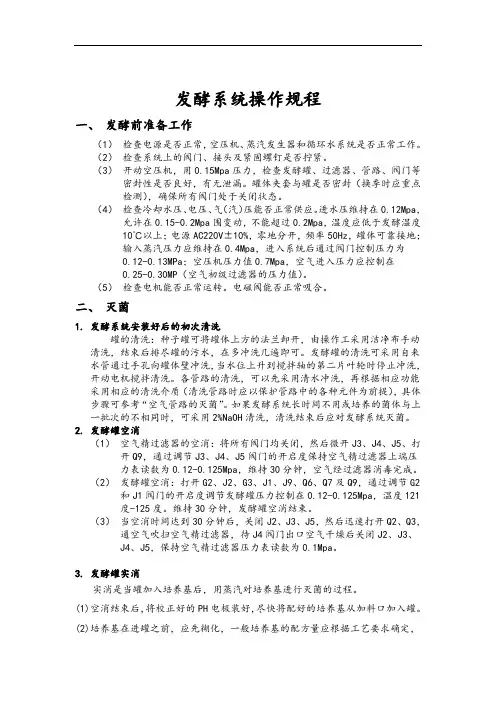

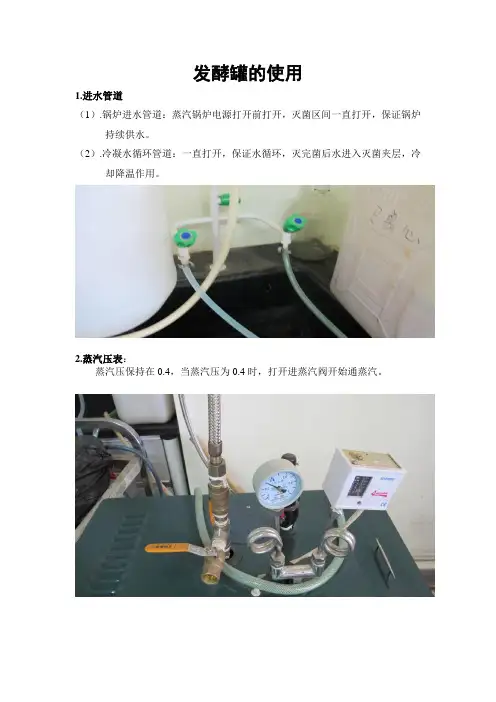

-- - 发酵系统操作规程 一、发酵前准备工作 （1）检查电源是否正常，空压机、蒸汽发生器和循环水系统是否正常工作。 （2）检查系统上的阀门、接头及紧固螺钉是否拧紧。 （3）开动空压机，用0.15Mpa压力，检查发酵罐、过滤器、管路、阀门等密封性是否良好，有无泄漏。罐体夹套与罐内是否密封（换季时应重 点检测），确保所有阀门处于关闭状态。 （4）检查冷却水压、电压、气（汽）压能否正常供应。进水压维持在0.12Mpa，允许在0.15-0.2MpaX围变动，不能超过0.2Mpa，温度应低于发酵温 度10℃以上；电源AC220V±10%，零地分开，频率50Hz，罐体可靠接 地；输入蒸汽压力应维持在0.4Mpa，进入系统后通过阀门控制压力为 0.12-0.13MPa；空压机压力值0.7Mpa，空气进入压力应控制在 0.25-0.30MP（空气初级过滤器的压力值）。 （5）检查电机能否正常运转。电磁阀能否正常吸合。 二、灭菌 1.发酵系统安装好后的初次清洗 罐内的清洗：种子罐可将罐体上方的法兰卸开，由操作工采用洁净布手动清洗，结束后排尽罐内的污水，在多冲洗几遍即可。发酵罐的清洗可采用自来水管通过手孔向罐体内壁冲洗，当水位上升到搅拌轴的第二片叶轮时停止冲洗，开动电机搅拌清洗。各管路的清洗，可以先采用清水冲洗，再根据
