织物撕裂仪的结构及使用说明
一、外形示图：
序号说明:
1.底脚螺钉；
2.力值标尺；
3.小增重锤A；
4.扇形锤；
5.调节螺钉；
6.动力夹；
7.固定夹钳；
8.止脱执手；
9.撕破刀把；10.扇形锤挡板；11.水平泡；12.大增重锤B；13.指针挡板。
二、仪器用途：
织物撕裂仪适用于各种机结物的抗撕破强力的测定，亦可用于厚纸张、塑料布、电工胶布等的抗撕破强力的测定。适用标准：GB/T3917.1《织物撕破的测定冲击摆锤法》
三、撕破原理：
仪器由机座、支承座及扇形锤等主要零部件组成。一块矩形度样夹紧于动夹钳6与固定夹钳7之间，试样中间由撕破刀9切开一个切口，利用扇形锤4自由
下落，动夹钳7迅速分离，使试样受力撕破。
四、仪器调整：
1.调整底脚螺钉1，使水平泡11的水泡处在水平泡的中心。
2.夹上试样，掀动撕裂刀把9，试样切口长度应为20mm±0.2mm。如果切口长度达不到要求，应调整刀片位置，使之符合要求为止。
3.竖起扇形锤4，在制动点的右边25mm处，临时设一指针（可用细钢丝弯曲成形替代），切勿同扇形锤4擦靠）再将仪器指针拨出“0”位之外，掀动止脱执手8，扇形锤挡板10受压，使扇形锤4自由摆动。在二十个周期内观察其衰减，量应不大于25mm，否则在轴承里加机油，使其灵活。
4.扇形锤4在竖位时，将指针拨到指针挡板13的左测，掀动止脱执手8使扇形锤4自由摆动，在扇形锤4回摆时用手轻轻抓住，勿使指针受到干扰，指针应停在零位上。
5.如有偏差应调整指针调节螺钉5，然后再重复上述方法，使指针能在正确对准“0”位为止。
6.仪器移动位置和调换增重锤时，应重新校正零位。
五、仪器操作：
1.抬起扇形锤4使扇形锤挡板10将其定住，再把指针拨带指针挡板13左侧。把试样两端各放于动、固夹钳6、7之间，拧紧两夹钳螺母，试样的上部保持自由，并朝向扇形锤4，拉动撕破刀把9剪开20mm长度切口。
2.掀动制动止脱执手8，扇形锤4自由运动，使试样全部撕破，并在回摆时抓住扇形锤2，目测指针读数，并记录数据。
3.重复上述操作，直至完成试验。
六、注意事项：
1.测试值要落在满刻度值的20%--80%范围内，否则应增减重锤。
2.使用示值范围在0--16N时，大、小增重锤A、B及长、短螺钉均不采用
3.使用示值范围在0--32N时，则加装小增重锤A，并用2只短螺钉将其固紧。
4.使用示值范围在0-64N时，则加装大增重锤B，并用2只长螺钉将其固紧。
七、日常保养：
（1）设备保养必须贯彻“养修并重，预防为主”的原则，做到定期保养、强制进行，正确处理使用、保养和修理的关系。搞好仪器设备清洁、润滑、调整、紧固、防腐，实行例行保养和定期保养制，严格按使用说明书规定的周期及检查保养项目进行。
（2）保养设备要保证质量，按规定项目和要求逐项进行，不得漏保或不保。保养项目、保养质量和保养中发现的问题应作好记录；保养人员和保养部门应做到自检、互检、专职检查和一次交接合格，不断总结保养经验，提高保养质量；资产管理部定期监督、检查各部门仪器设备情况，定期或不定期抽查保养质量，并进行奖优罚劣。
（3）例行保养：是在机械运行的前后及过程中进行的清洁和检查，主要检查要害、易损零部件（如机械安全装置）的情况，冷却液、润滑剂、燃油量、仪表指示等。例行保养由操作人员自行完成，并认真填写《仪器设备保养记录》。
（4）一级保养：普遍进行清洁、紧固和润滑作业，并部分地进行调整作业，
维护仪器设备完好状况。由使用部门组织安排，资产管理员检查，部门负责人监督。
（5）二级保养：包括一级保养的所有内容，以检查、调整为中心，保持仪器设备各总成、机构、零件具有良好的工作性能。由使用部门组织安排，资产管理员检查，部门负责人监督。
（6）换季保养：主要内容是更换适用季节的润滑油、燃油，采取防冻措施，增加防冻设施等。由使用部门组织安排，资产管理员检查、监督。
（7）走合期保养：新仪器设备走合期结束后必须进行走合期保养，主要内容是清洗、紧固、调整及更换润滑油，由使用部门完成，资产管理员检查，部门负责人监督。
（8）转移保养：仪器设备转移环境前，应进行转移保养，作业内容可根据其技术状况进行保养，必要时可进行防腐。转移保养由仪器设备值日安全员安排实施，资产管理员检查，部门负责人监督。
（9）停放保养：停用及封存仪器设备应进行保养，主要是清洁、防腐、防潮等。库存设备由资产管理部委托保养，其余设备由使用部门保养。
织物结构与设计期末考试 1.什么是上机图？它包括几个部分？各表示的意义是什么？ 上机图是表示织物上机织造工艺条件的图解。上机图是由组织图，穿综图，穿筘图，纹板图四个部分排列成一定的位置组成。 组织图：经纬纱的交织规律。 穿综图：组织图中各根经纱穿入各页综片顺序的图解。 穿筘图：经纱在筘片间的穿法。 纹板图：控制综框运动规律的图解。 2.穿综的原则是什么？主要的穿综方法有哪些？分别适用于那些组织？ 穿综的原则：把浮沉交织规律相同的经纱一半穿入统一综片中，也可穿入不同综页（列）中，而不同交织过来的经纱必须分穿在不同的综页（列）内。穿综图至少画一个穿综循环。顺穿法：密度较小的简单的组织和某些小花纹组织。 飞穿法：织物密度较大二经纱循环较小。 照图穿法（省综穿法）：织物的组织循环大或组织比较复杂，但织物中有部分经纱的浮沉规律相同。 间断穿法：由两种或两种以上的组织并合组成的条子或格子花纹的织物。 分区穿法：织物包含两个或两个以上组织或用不同性质的经纱织造时。 3.如何确定穿筘图的每筘齿穿入数？ 每筘筘穿入的纱线根数称揉入数。确定穿筘入数的原则是既要保证织造的正常进行，又要考虑对织物外观与质量的影响，一般情况下以少为宜，影响因素如下： 1经纱的线密度：经纱线密度增大筘穿入数减少。 2经纱的密度：经纱密度增大，筘穿入数增加。 3组织结构：筘穿入数一般等于织物组织循环经纱数或其约数（或倍数）。 4花式穿筘：利用筘穿入数的变化可设计出别致新颖的条形织物，如在同一筘幅采用两种以上的穿筘入数，或者空出若干筘齿，使织物经密发生变化形成新颖的纵条纹织物。 透孔组织筘穿入数为一束经纱数，重经组织双层组织毛巾组织起绒组织的筘穿入数，一半为经纱排列比之和或其倍数，当经纱排列比之和数值较大时可为其约数。对于纱罗组织统一绞组中的绞经与地经必须在同一筘齿中，对于缎条手帕，在同一筘幅中筘穿入数可以不同，如平纹处采用2穿入，缎纹处采用4穿入。 4.什么是三原组织，构成三原组织的条件是什么？三原组织包括那几种原组织，哪些基本特征? 原组织包括平纹组织，斜纹组织，缎纹组织三种组织。这三种组织称三原组织。 条件：1.组织点飞数是常数2.每个经纱或纬纱上，只有一个经（纬）组织点。其他均为纬（经）组织点。 特征：平纹组织：平纹织物的质地坚牢，其缺点是手感较硬，花纹单调。 斜纹组织：斜纹织物有正反面的区别，比平纹织物紧密厚实，光泽较好，手感松软。 缎纹组织：织物表面平整光滑，富有光泽，质地较柔软。
织物坚牢度实验 一、实验目的和要求 熟悉测试织物坚牢度的仪器，掌握操作要领、试样准备、指标概念。本实验主要测试织物的拉伸、顶裂、撕裂性能。参见GB/T 3923.1、GB/T 3917.1、FZ/T 01030、FZ/T 01031、FZ/T 80007.1 二、实验仪器与用具、试样 HD026N 型多功能电子织物强力仪（或其他专用强力仪），YG033A 型落锤式织物撕裂仪（如图1所示），尺子，剪刀，机织物和针织物若干。 图1 YG033A 织物撕裂仪和HD026N 型多功能电子织物强力仪 三、实验方法、步骤 1． 裁样 按要求准备机织物扯边纱条样经纬向各5块，作拉伸实 验，如欲比较与剪切条样的结果差异，也准备对应的经纬向各 5块试样。按要求准备机织物单舌撕裂样经纬向各5块，落锤 撕裂样经纬向各5块。准备针织物顶破试验用直径6cm 的圆形 样5块。取样位置见图2。 2． 拉伸测试 ①在仪器设置菜单中设置“试验方式”为定速拉伸， “隔距”为200mm ，“拉伸速度”为200mm/min ，“试 验次数”为10，“试样方向”为经纬向各半。 ②退出参数设置，进入“自动校定长”菜单，完成隔距设置。 图2 从实验样品上剪取试样实例
③退出“自动校定长”菜单，进入 “力值复0”菜单，完成零点校正。 ④退出设置菜单。自动进入测试状 态。 ⑤夹持试样（如图3），预加张力按 表1中的要求选择，按“拉伸”键或“启 动按钮”，完成一次测量。 表1 预加张力的确定 图3 舌形试样夹持方法 ⑥重复上一步，完成全部测试，打印机打印出测试结果、指标和统计值，必要时可以打印拉伸曲线。 3．撕裂测试 ①设置“试验方式”为撕裂试验，“撕裂长度”为150mm，其他不变 ②夹持试样，按“拉伸”键或“启动按钮”，完成一次测量。 ③重复上一步，完成全部测试，打印机打印出测试结果、指标和统计值，必要时可以打印撕裂曲线。 4．顶破测试 ①设置“试验方式”为顶破试验，其他不变。 ②将圆形试样放入夹样器，用专用扳手拧紧，把夹样器放入仪器卡槽，按“拉伸”键或 “启动按钮”键，完成一次测量。 ③重复上一步，完成全部测试，打印机打印出测试结果、指标和统计值。 5．落锤撕裂测试 ①将扇形锤沿顺时针方向转动，抬高至试验开始位置，并将指针拨至指针挡板处，使定
《结构设计原理》试题1 一、单项选择题 1．配螺旋箍筋的钢筋混凝土柱，其其核心混凝土抗压强度高于单轴混凝土抗压强度是因为【 C 】 A. 螺旋箍筋参与混凝土受压 B. 螺旋箍筋使混凝土密实 C. 螺旋箍筋横向约束了混凝土 D. 螺旋箍筋使纵向钢筋参与受压更强 2．钢筋混凝土轴心受拉构件极限承载力N u有哪项提供【 B 】 A. 混凝土 B. 纵筋 C. 混凝土和纵筋 D. 混凝土、纵筋和箍筋 3．混凝土在空气中结硬时其体积【 B 】 A. 膨胀 B. 收缩 C. 不变 D. 先膨胀后收缩 4．两根适筋梁，其受拉钢筋的配筋率不同，其余条件相同，正截面抗弯承载力M u【 A 】 A. 配筋率大的，M u大 B. 配筋率小的，M u大 C. 两者M u相等 D. 两者M u接近 5．钢筋混凝土结构中要求钢筋有足够的保护层厚度是因为【 D 】 A. 粘结力方面得考虑 B. 耐久性方面得考虑 C. 抗火方面得考虑 D. 以上3者 6．其他条件相同时，钢筋的保护层厚度与平均裂缝间距、裂缝宽度（指构件表面处）的关系是【 A 】 A. 保护层愈厚，平均裂缝间距愈大，裂缝宽度也愈大 B. 保护层愈厚，平均裂缝间距愈小，裂缝宽度也愈小 C. 保护层愈厚，平均裂缝间距愈小，但裂缝宽度愈大 D. 保护层厚度对平均裂缝间距没有影响，但保护层愈厚，裂缝宽度愈大 7．钢筋混凝土梁截面抗弯刚度随荷载的增加以及持续时间增加而【 B 】 A. 逐渐增加 B. 逐渐减少 C. 保持不变 D. 先增加后减少 8．减小预应力钢筋与孔壁之间的摩擦引起的损失σs2的措施是【 B 】 A. 加强端部锚固 B. 超张拉 C. 采用高强钢丝 D. 升温养护混凝土 9．预应力混凝土在结构使用中【 C 】 A. 不允许开裂 B. 根据粘结情况而定 C. 有时允许开裂，有时不允许开裂 D. 允许开裂 10．混凝土结构设计中钢筋强度按下列哪项取值【 D 】 A. 比例极限 B. 强度极限 C. 弹性极限 D. 屈服强度或条件屈服强度 二、填空题 11. 所谓混凝土的线性徐变是指徐变变形与初应变成正比。 12. 钢筋经冷拉时效后，其屈服强度提高，塑性减小，弹性模量减小。 13. 在双筋矩形截面梁的基本公式应用中，应满足下列适用条件：①ξ≤ξb；②x≥2a’，其中，第①条是为了防止梁破坏时受拉筋不屈服；第②条是为了防止压筋达不到抗
南通职业大学《织物结构与设计》课程标准 适用专业：现代纺织技术及纺织类专业总学时：74 制定人：靳贺玲审核人：秦姝时间：2009年11月 一、课程性质 《织物结构与设计》课程是现代纺织技术专业的一门主干专业课，该课程主要培养学生利用所学知识进行纺织产品开发和纺织产品设计的能力，通过该门课程的学习，再结合实践技能的训练，学生不仅可以对来样进行分析，可以根据来样进行仿样设计，还可以根据所学知识和当前流行趋势进行创新设计。毕业后，学生可以作为纺织产品开发员和工艺员，在纺织企业从事纺织产品的开发和纺织产品的工艺设计与管理，该门课程可以培养学生良好的职业能力，对学生职业能力的培养和职业素养养成起主要支撑作用。 通过课堂教学、织物分析实验、习题练习及织物试织等，使学生做到： 1．掌握织物结构方面的知识，能分析织物样品； 2．学会织物设计的原则和方法，能拟订织物组织规格和织物上机的有关项目。 二、课程定位 《织物结构与设计》课程对应的岗位群主要是工艺设计、质量检测和产品开发，具体有面料分析员、面料设计员、纺织面料质量检验员、纺织面料质量分析控制员（生产管理人员）、市场营销和外贸工作的人员（销售员、跟单员）等，以工作任务为导向，设定该课程的教学内容和技能训练。其中面料分析员对应来样分析技能、面料设计员对应小样设计技能，销售员、跟单员对应面料质量检验技能，生产管理人员对应面料检验和质量控制等技能。根据不同工作需求对学生进行不同模块的理论教学和单项训练或综合技能训练。
现代纺织技术专业的专业课程主要有《纺织材料学》、《织物结构与设计》、《现代机织技术》、《现代纺纱技术》、《棉纺织工厂设计》、《织物CAD》和《织物打样》等，该专业课程体系要求突出实用性和针对性；强化岗位工作综合能力；注重先进技术的应用能力和创新能力，从而形成综合素质教育体系。 该门课程的铺垫课程是《纺织材料学》与《纺织材料实验》，后续课程是《现代机织技术》。《纺织材料学》是纺织专业的专业基础课，通过《纺织材料学》的学习，学生可以掌握纺织材料的性能与织物性能的关系，从而为将来学习《织物结构与设计》进行产品设计打下坚实的基础；同时，本门课程又是《现代机织技术》学习的基础，学好本门课程才能根据织物的不同性能进行工艺设计和确定工艺参数，所以，《织物结构与设计》课程与前、后续课程衔接得当。 三、课程目标 1、专业能力 通过《织物结构与设计》课程的学习，使学生具有面料的识别和分析能力、小样制织能力、工艺设计能力、初步的产品开发能力，应具备以下知识结构： ●掌握织物的基本组织结构（各种组织）； ●掌握织物的几何结构（紧度、密度、结构相）； ●掌握织物分析的步骤和方法； ●合理设计织物规格； ●合理选择织造工艺流程； ●正确选择和计算织造工艺参数； ●能制作织物小样； ●能预测所织织物的性能。 2、方法能力 ●纺织检测仪器的使用能力；
ASTM D1424-96冲击摆锤法测定织物的撕破强力 关键词： ASTM D1424-96冲击摆锤法测定织物的撕破强力 1. 范围 1.1 本标准规定了采用冲击摆锤装置测定织物进一步撕开所需的力。 1.2 本标准适用于大部分的织物，例如：机织物、多层毛毯、绒类织物、安全气袋织物。可以用来 测定那些在测撕破时容易撕偏的织物。可测试织物经处理前、退浆后，经涂层、树脂整理或其它的整理以后的撕破力，也可测定织物湿态情况。 1.3 对于经编织物，本标准仅可测试其经向撕破力，不适合测定其的纬向撕破力。除经编外的其它针织物均不适合采用本标准。 1.4 本标准有两种单位：SI制和美国客户的单位，两者单位务必区分。 1.5 本标准未涉及到安全方面的介绍。但希望在操作本标准前，应建立一些与安全卫生有关的管理文件。 2. 参考文献 2.1 ASTM D123纺织品的相关术语； 2.2 ASTM D629纺织品定量分析法； 2.3 ASTM D689 测定纸的撕破强力； 2.4 ASTM D1776纺织品测试的调湿； 2.5 ASTM D2904 纺织品对比测试结果分布分析； 2.6 ASTM D2906 纺织品精度和误差的说明 2.7 ASTM D4848 纺织品的强力、变形及相关指标的术语。 3. 术语 3.1 定义 3.1.1 机器横向（CD）：与织物受力方向垂直，即与两夹钳中心线垂直的方向。
3.1.1.1 机器横向与机织物的纬向或宽度方向类似。 3.1.2 撕破长度：从开始施加力到试样被撕开至终止时切口进一步撕开的距离。 3.1.3 机器方向（MD）：与织物受力方向平行的方向，即与两夹钳中心线一致。 3.1.3.1 机器方向有点类似织物的长度方向或经向。 3.1.4 撕破能量：撕破试样时所做的功。 3.1.5 撕破强力：在规定条件下，将试样上初始切口进一步撕开所需的力。 3.1.6 抗撕破强力：织物抵抗被撕破的能力。 3.1.7 织物：由纤维或纱线交织而成的一种平面结构。 3.1.8 本标准中用到的其它纺织术语，请参照ASTM D123，与纺织品强力和变形有关的术语，请参照ASTM D4848。 4. 原理 4.1 试样固定在夹钳上，将试样预先剪一切口，并将试样撕开一定长度，其抵抗撕破的能力可以从摆锤释放的能量体现，并从仪器刻度盘上读出其数据。 5. 意义和实用性 5.1 商业上广泛采用摆锤法测定撕破强力，但需注意对于有些布种，买卖双方可能会测出不同的结果。因此按照5.1.1描述进行对比测试是很有必要的。 5.1.1 在商业上，一旦由于测试结果的不同而产生争执时，买卖双方应该做一些对比测试以便查清两家实验室间的差异所在，建议选用权威机构来做对比可能会更好。同时，两方选择的样品应保证一致，一般的做法是两方采用随机抽样的办法，以查清整个的水平情况。一旦发现两方有差异，应尽快纠正统一，否则必须向对方解释结果差异的原因。 @=================@###page###@=================@ 5.2 如果经过验证OK，也可采用微处理系统进行测试数据收集（即数字式撕破仪）。 6. 仪器 6.1 冲击摆锤撕破仪：仪器包含有：一个固定夹钳，一个连接摆锤一起摆动的可动夹钳，调水平部件，固定摆锤的定位键，该键往下按即可释放摆锤，显示力值的指针。
织物撕裂仪_撕裂强度测试仪实验原理 适用范围： 织物撕裂仪用于各种机织物的抗撕裂强力的测定（Elmendorf埃尔门道夫法），亦可用于厚纸张、塑料布、电工胶布等的抗撕裂强力的测定。 测试模式：Elmendorf（埃尔门道夫）冲击摆锤法 相关标准： GB/T 3917.1 FZ/T60006 FZ/T75001 ISO1974/9290 ASTM D1424/5734 等 技术参数： 1、撕裂力范围：A：0～16N B：0～32N C：0～64N 2、测力精度：≤±1分度 3、试样尺寸：100×63mm 4、切口长度：20±0.2mm 5、撕裂长度：43mm 6、外型尺寸：400×210×395mm 7、重量：30kg
手动式织物撕裂仪测试： 1、测试样的安装、将调湿后的样品放入夹具中下﹐将样品沿着平面拉紧﹐避免出现褶皱。将测试杯置于测试样上方 2、旋转手轮 (1)顺时针方向以120转/分的速度旋转手轮﹐直至样品破裂。 (2)在样品破裂的瞬间停止旋转手轮 (3)样品破裂之后迅速地放松样品上面的夹环﹐将手杆逆时针旋转到起点﹐使薄膜放松﹐记录膨胀薄膜所需的压力﹐记录样品破裂所需要的总压力。 (4)注如果刻度盘上显示出压力停止上升了﹐但样品还没有破裂﹐推动操作杆去除压力。记录下样品超过测试机的测量极限的伸长。 自动式织物撕裂仪测试： (1)将调湿后的样品放入夹具中下﹐将样品沿着平面拉紧﹐避免出现褶皱。将测试杯置于测试样上方 (2)将操作手柄移向左边使薄膜膨胀。 (3)当薄膜膨胀时，握住操作杆下边或右边的插销。 (4)当样品破裂的瞬间﹐尽力回转插销﹐使操作杆回到中间位置。记录下样品破裂需要的总压力。 (5)样品破裂之后迅速地放松样品上面的夹环﹐将插销摆动到其正常位置﹐将薄膜上的压力去掉﹐将操作杆推向右边﹐记录下膨胀薄膜所需的压力。
《结构设计原理》复习题 一、填空 1．按加工方式不同，钢筋分为（）、（）、（）、（）四种。2．（）与（）通常称为圬工结构。 3．梁内钢筋主要有（）、（）、（）、（）等。 4．随着柱的长细比不同，其破坏型式有（）、（）两种。 5．根据张拉预应力筋与浇筑混凝土构件之间的先后顺序，预应力混凝土分为（）、（）两类。 6．钢筋与混凝土之间的粘结力主要有以下三项组成（）、（）、（）。7．按照配筋多少的不同，梁可分为（）、（）、（）三种。 8．钢筋混凝土受弯构件主要有（）和（）两种形式。 9．梁内钢筋主要有（）、（）、（）、（）等。 10．（）、（）、（）称为结构的可靠性。 11．钢筋的冷加工方法有（）、（）、（）三种。 12．结构的极限状态，根据结构的功能要求分为（）、（）两类。 13．T形截面梁的计算，按（）的不同分为两种类型。 14．在预应力混凝土中，对预应力有如下的要求（）、（）、（）。15．钢筋混凝土梁一般有（）、（）、（）三种不同的剪切破坏形式。16．预应力钢筋可分为（）、（）、（）三种。 二、判断题：（正确的打√,错误的打×。） 1．混凝土在长期荷载作用下，其变形随时间延长而增大的现象称为徐变。（）2．抗裂性计算的基础是第Ⅱ阶段。（）3．超筋梁的破坏属于脆性破坏，而少筋梁的破坏属于塑性破坏。（）4．增大粘结力、采用合理的构造和高质量的施工、采用预应力技术可以减小裂缝宽度。（）5．当剪跨比在[1, 3]时，截面发生斜压破坏。. （）6．预应力损失是可以避免的。（）7．整个结构或结构的一部分，超过某一特定状态时，就不能满足结构功能的要求，这种特殊状态称为结构的极限状态。（）8．箍筋的作用主要是与纵筋组成钢筋骨架，防止纵筋受力后压屈向外凸出。（） 9．采用预应力技术可杜绝裂缝的发生或有效减少裂缝开展宽度。（）10．为了保证正截面的抗弯刚度，纵筋的始弯点必须位于按正截面的抗弯计算该纵筋的强度全部被发挥的截面以内，并使抵抗弯矩位于设计弯矩图的里面。（）11．偏心距增大系数与偏心距及构件的长细比有关。（）12．钢筋混凝土梁的刚度是沿梁长变化的，无裂缝区段刚度小，有裂缝区段刚度大。（）13．钢筋按其应力应变曲线分为有明显流幅的钢筋和没有明显流幅的钢筋。（）14．因为钢筋的受拉性能好，所以我们只在受拉区配置一定数量的钢筋而在受压区不配置钢筋。（）15．当轴向力的偏心较小时，全截面受压，称为小偏心受压。（） 越大越好。（）16．有效预应力 pe
织物结构与设计习题集一、三原组织及上机图 1－1、试说明织物的含义。 1－2、试分别说明织物组织与织物结构的含义。 1－3、分别说明组织点、经组织点（经浮点）、纬组织点（纬浮点）的含义。 1－4、试说明织物中经、纬纱交叉和交织的区别。 1－5、试选用一组织图，分别说明下列名词： R）经纱循环数（1j R）纬纱循环数（2w S）组织点的经向飞数（3j S4）组织点的纬向飞数（w1－6、什么是三原组织，构成三原组织的条件是什么？ 1－7、用分式表达法写出下列各种常见织物饿组织：府绸、细平、巴里纱、塔夫绸、单面纱卡、横贡缎。 1－8、平纹隐条、隐格织物是怎样形成条、格的？ 1－9、机织泡泡纱织物的形成原理是什么？ 1－10、举例说明由平纹组织构成的棉（或棉型）织物。 1－11、举例说明由平纹组织构成的丝织物。 1－12、举例说明由平纹组织构成的毛织物。 1－13、原组织的斜纹组织主要有什么组织和什么织物？ 1－14、在设计斜纹组织织物时，是怎样确定斜纹方向的？ 1－15、构成原组织的缎纹组织的必要条件是什么？ 、什么是飞数？构成组织图时，用到的飞数的定义？16－1． 1－17、缎纹组织的数字表示方法与斜纹组织有什么不同，并举例说明。 1－18、构成合理的棉横贡缎的组织是什么？为什么？ 1－19、试作8枚缎纹所有可能构成的缎纹组织的组织图。 1－20、试作所有可能的7枚纬面缎纹组织的组织图。 1－21、比较7枚缎纹和8枚缎纹组织图，并说明各自的特点。 2斜纹和5、试比较平纹、枚缎纹组织图，并说明各自的特点。 1－2211－23、分别计算图1—23a — h组织图的经纱平均浮长，并说明它们各是什F1么组织。 图1-23 1－24、上机图的构成，各个部分的作用？ 1－25、平纹组织常用什么穿综方法，为什么？ 1－26、穿综的原则是什么？ 1－27、什么叫复列式综框？为什么要采用复列式综框？ 1－28、主要的穿综方法有几种，分别适用于那些组织？ 1－29、卡其、华达呢常用什么穿综方法，为什么？ 1－30、钢筘的作用是什么？ 1－31、穿筘图中的每筘齿穿入数，一般与什么有关，怎样确定穿入数？ 1－32、提综图的作用是什么？在踏盘式织机上由什么机件实现提综图的作用？在多臂机上又是什么机构实现提综图的作用的？ 1－33、每面综上综丝密度有一定限制，否则不得织造，一般综框上100厘米宽
纯棉织物撕裂性能实验 本实验通过采用剑杆织机，织造了5种相同经密、不同纬密、不同组织的织物，通过实验得出织物组织结构、结构参数紧度对织物撕裂性能的影响规律. 实验 1.1 材料 利用9.7×2tex(60S/2)的漂白纯棉股线作为经纬纱线，采用硕奇公司的全自动梭织打样机织造.织造相同经密，不同纬密的平纹、1/3右斜纹、简单透孔、简单蜂巢、8/3纬面缎纹5种组织，共25种试样.考虑到机织物设计原理中，机织物的结构相问题，实验将经密设为320 根/10cm;纬密分别设135 根/10cm，197根/10cm，258根/10cm，320根/10cm，381根/10cm。 1.2 测试方法 (1)试样每块样品截取两组试样，一组为经(纵)向，一组为纬(横)向.每组试样至少有5块试样，要求每两块试样不能含有同一根长度方向或横向的纱线.不能在距布边150mm内取样.试样的具体尺寸如图1所示. (2)指标实验采用单缝法对织物的撕破强度进行测试.本实验以五峰平均撕裂强力作为织物抗撕裂 强力的评价指标.五峰平均撕破强力是指在单缝法撕裂过程中，在切口后方撕破长度5mm后，每隔12mm分为一个区，5个区的最高负荷值的平均值为五峰平均撕裂强力，也称平均撕裂强力、五峰均值撕裂力.其单位为牛顿(N).
从实验得到的曲线图上可以读出五峰的值，通过对比可以看出不同的紧度以及不同的组织对织物撕 裂性能的影响.典型的撕裂特征曲线如图2所示，图2是平纹织物在纬密为320根/10cm 时的经向撕裂图，也是本实验采用的实验数据整理方法. 把撕裂曲线分为5个区，读出每个区的最高载荷值然后求其算术平均值.从图2中可以读出T1，T2，T3，T4，T5 的值，然后利用T=(T1+T2+T3+T4+T5)/5求出撕裂强力值.用这种方法可以得到一系列的实验数据. 1.3 测试仪器 INSTRON5565万能强力机(标准集团提供)
二、复习题 （一）填空题 1、在钢筋混凝土构件中钢筋的作用是替混凝土受拉或协助混凝土受压。 2、混凝土的强度指标有混凝土的立方体强度、混凝土轴心抗压强度和混凝土抗拉强度。 3、混凝土的变形可分为两类：受力变形和体积变形。 4、钢筋混凝土结构使用的钢筋，不仅要强度高，而且要具有良好的塑性、可焊性， 同时还要求与混凝土有较好的粘结性能。 5、影响钢筋与混凝土之间粘结强度的因素很多，其中主要为混凝土强度、浇筑位置、保护层厚度及钢筋净间距。 6、钢筋和混凝土这两种力学性能不同的材料能够有效地结合在一起共同工作，其主要原 因是：钢筋和混凝土之间具有良好的粘结力、钢筋和混凝土的温度线膨胀系数接近和混 凝土对钢筋起保护作用。 7、混凝土的变形可分为混凝土的受力变形和混凝土的体积变形。其中混凝土的徐变 属于混凝土的受力变形，混凝土的收缩和膨胀属于混凝土的体积变形。 （二）判断题 1、素混凝土的承载能力是由混凝土的抗压强度控制的。 ...................... [X] 2、混凝土强度愈高，应力应变曲线下降愈剧烈，延性就愈好。...................... [X] 3、线性徐变在加荷初期增长很快，一般在两年左右趋以稳定，三年左右徐变即告基本终止。......................................................................... [V] 4、水泥的用量愈多，水灰比较大，收缩就越小。................................... [X] 5、钢筋中含碳量愈高，钢筋的强度愈高，但钢筋的塑性和可焊性就愈差。............. 【V] （三）名词解释 1、混凝土的立方体强度------- 我国《公路桥规》规定以每边边长为150mm勺立方体试件，在20C± 2C的温度和相对湿度在90%^上的潮湿空气中养护28天，依照标准制作方法和试验方法测得的抗压极限强度值（以MPa计）作为混凝土的立方体抗压强度，用符号f cu表示。 2、混凝土的徐变 ----- 在荷载的长期作用下，混凝土的变形将随时间而增加，亦即在应力不变的情况下，混凝土的应变随时间继续增长，这种现象被称为混凝土的徐变。 3、混凝土的收缩 ----- 混凝土在空气中结硬时体积减小的现象称为混凝土的收缩。 （四）简答题 2、简述混凝土发生徐变的原因？ 答：在长期荷载作用下，混凝土凝胶体中的水份逐渐压出，水泥石逐渐粘性流动，微细 空隙逐渐闭合，细晶体内部逐渐滑动，微细裂缝逐渐发生等各种因素的综合结果。 第二章结构按极限状态法设计计算的原则 三、复习题 （一）填空题 1、结构设计的目的，就是要使所设计的结构，在规定的时间内能够在具有足够可靠性性 的前提下，完成全部功能的要求。 2、结构能够满足各项功能要求而良好地工作，称为结构可靠，反之则称为失效，结 构工作状态是处于可靠还是失效的标志用极限状态来衡量。 3、国际上一般将结构的极限状态分为三类：承载能力极限状态、正常使用极限状态和“破坏
织物结构与设计 第五章课后题作业： 19.原织物为毛涤纶，平纹组织，经纬纱线密度均为16.7tex ?2，经纬密度为254根/10cm ?216根/10cm ，织物质量为248g/m ，要求改作279/g/m 的毛涤纶，其身骨手感和原织物相仿，求新织物的纱线线密度和密度。 解：由公式1w w j1j 1j 1j 1T T T T P P P P G G ===w w =1 w 1j w11j T 27.16T 27.16216P 254P 279248?=?=== 得：1j P =226根/10cm ，1w P =192根/10cm ，1j T =21?2tex ，1w T =21?2tex 20.原平纹组织的精纺花呢，经纬纱线密度为16.7tex ?2，经纬密度为274根/10cm ?236根/10cm ，现将改作成16.7tex ?2的2/2的左斜纹织物，求织物的密度。 解：j P =274?1.33=365根/10cm ，w P =236?1.33=314根/10cm 21.某精纺花呢织物，组织为2/2左斜纹，经纬纱线密度分别为18.5tex ?2和37tex ?2，求：方形织物的最大密度；如果坯布经密纬为378跟/10cm ，求织物纬密。 解：48.2372 2 3725.1831.11350P t m T CF max =?+??==方 tw tj T T 67.0max max P P K ?=方方=3172.9 tw tj T T j w P K P 67.0-?=方=190.4根/10cm 22.用26.3tex ?2毛纱织造2/2变化左斜纹织物，设计坯布经密为260根/10cm ，纬密为220根/10cm ，问织制是否有困难？ 解：2 3.2631.11350P max ??==t m T CF =244根/10cm 67.1max P K =方=97045.41K P 67.0j 方方=?=-K P w =234根/10cm>220根/10cm 所以织造困难 23.用37tex ?2的精纺毛纱织制平纹织物，其经密：纬密=2:1，求织物上机经纬密度。 解：由已知得???==????==??????==-cm P cm P cm K K P P P w j w j w 10/11910/8.23710/157P 8.4646P 21max 67.0j 根根根方方方 24.某精纺毛织物，采用3/3左斜方平组织，经纬纱线密度为25tex ?2，经纱密度为380根/10cm ，求纬纱密度。 解：cm P 10/2922253135039 .0max 根方=??= 5.13097 P K 67.1max ==方方，cm K P w 10/245P 67.0j 根方=?=-

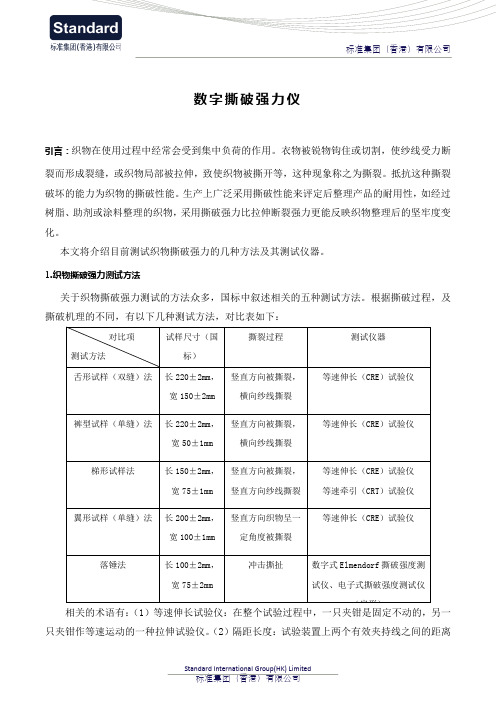

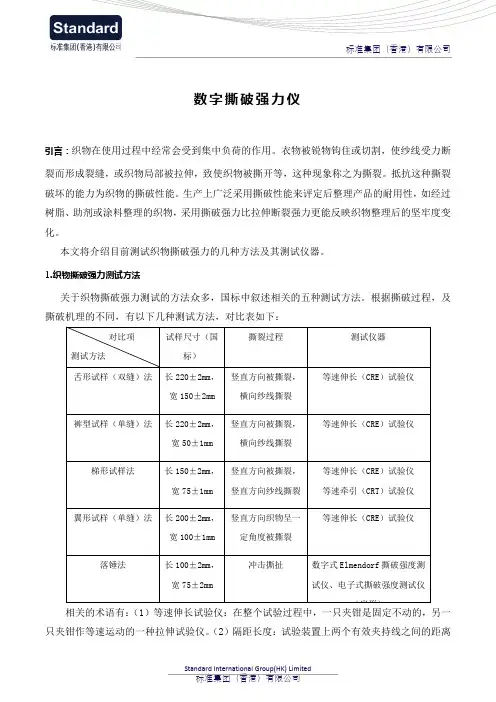

织物撕破强力的测试方法 织物在使用过程中经常会受到集中负荷的作用。衣物被锐物钩住或切割，使纱线受力断裂而形成裂缝，或织物局部被拉伸，致使织物被撕开等，这种现象称之为撕裂。抵抗这种撕裂破坏的能力为织物的撕破性能。生产上广泛采用撕破性能来评定后整理产品的耐用性，如经过树脂、助剂或涂料整理的织物，采用撕破强力比拉伸断裂强力更能反映织物整理后的坚牢度变化。 1.织物撕破强力测试方法 关于织物撕破强力测试的方法众多，国标中叙述相关的五种测试方法。根据撕破过程，及撕破机理的不同，有以下几种测试方法，对比表如下： 对比项测试方法试样尺寸（国 标） 撕裂过程测试仪器 舌形试样（双缝）法长220±2mm， 宽150±2mm 竖直方向被撕裂， 横向纱线撕裂 等速伸长（CRE）试验仪 裤型试样（单缝）法长220±2mm， 宽50±1mm 竖直方向被撕裂， 横向纱线撕裂 等速伸长（CRE）试验仪 梯形试样法长150±2mm， 宽75±1mm 竖直方向被撕裂， 竖直方向纱线撕裂 等速伸长（CRE）试验仪 等速牵引（CRT）试验仪 翼形试样（单缝）法长200±2mm， 宽100±1mm 竖直方向织物呈一 定角度被撕裂 等速伸长（CRE）试验仪
落锤法长100±2mm， 宽75±2mm 冲击撕扯数字式Elmendorf撕破强度测 试仪、电子式撕破强度测试仪 （扇形） 相关术语有： (1)等速伸长试验仪：在整个试验过程中，一只夹钳是固定不动的，另一只夹钳作等速运动的一种拉伸试验仪。 (2)隔距长度：试验装置上两个有效夹持线之间的距离。 (3)撕破强力：在规定条件下，使试样上从初始切口扩展所需的力。经纱被撕断的称为经向撕破强力，纬纱被撕断的称为纬向撕破强力。 (4)峰值：在强力—伸长曲线上，斜率由正变负点处对应的强力值。 (5)撕破长度：从开始施力至终止、切口扩展的距离。 1.1 GB/T 3917.4——舌形试样(双缝)法 测试原理：在矩形试样中，切开两条平行切口，形成舌形试样。将舌形试样夹入拉伸试验仪的一个夹钳中，试样的其余部分对称夹入另一夹钳，保持两切口线顺直平行。在切口方向施加拉力模拟两个平行撕破强力。记录直至撕裂到规定长度的撕破强力，并根据自动绘出的曲线上的峰值或通过自动电子装置计算出撕破强力。
土工织物机械性能：抗拉延伸率，握持强度及延伸率，抗撕裂强度，顶破强度，刺破强度，抗压缩性能 土工织物反滤三准则：保土性，渗水性，防堵性 土工布具有：过滤，排水，隔离，加筋，防渗，和防护作用 土工织物取样方法 1每项试验的试样应从样品的长度和宽度两个方向上随机剪取，距样品的边缘应等于或大于100mm，送检样品应不小于1延长米(或2m2)。 2 试样应不含有灰尘、折痕、孔洞、损伤部分和可见疵点。
3 对同一项试验剪取两个以上的试样时，应避免它们位于同一纵向和横向位置上，即采用梯形取样法，如不可避免(如卷装，幅宽较窄)，应在试验报告中注明情况。 4 剪取试样时应满足精度要求。 5 剪取试样前，应先有剪裁计划，然后再剪。 6 对每项试验所用全部试样，应予以编号。土工织物孔径试验 多选用于土工织物孔径试验的颗粒材料 的粒组有（ABD）： A 0.075～0.090 B 0.090～0.10 C 0.075～ 0.10 D 0.125～0.15 E 0.15～0.25 F 0.15～ 0.18
答案：0.06--0.075, 0.075-0.09 ,0.09-0.10, 0.10-0.12 ,0.12-0.15 ,0.15-0.20, 0.20-0.25,0.25-0.30等 单位面积质量 目的及适用范围：本试验用于测定土工合成材料单位面积重量。本试验适用于各类土工织物、土工膜和土工复合品. 试验设备及用具：剪刀.尺，最小分度值为1mm。天平，感量0.0lg。 操作步骤:1试样准备：按取样方法制备。2试样面积应不小于100cm2，试样长度和宽度的裁剪和测量读数应精确到1mm。3 试样数量应不少于10块，并进行编号。4称量：
织物撕破强度实验 一、实验目的与要求 1、掌握落锤式撕破强度实验方法。 2、进一步加强理解单缝撕裂时受力三角区的变化和发展过程，受力三角区的大 小与哪些因素有关。 二、基础知识 织物中经纱或纬纱受到其轴向相垂直的外力，逐根受到最大负荷发生断裂时称为撕破强度。 织物的撕破是比较常见和容易发生的一种破坏形式。由于裂口处局部受力的特殊性，织物撕裂强度远小于其拉伸断裂强度。往往由于局部撕裂破坏而造成织物失去使用价值。同时撕破强度指标是衡量织物在使用过程中局部受力时的抗损能力的主要质量指标。织物的其他力学破坏形式（顶破、磨损等）也常都以撕破为最终破坏形式出现，为了提高织物的寿命，必须研究织物撕破。 织物撕破强度的实验方法，常用的有单缝撕破、舌形撕破、梯形撕破及单缝落锤法撕破等。目前常用的为单缝撕破。 单缝撕破可在强力实验机和落锤式撕破仪上进行。如图4-1（a）为强力机上的单缝试条，（b）为落锤式撕裂仪上的试条，试样沿一个方向剪开一段形成两瓣分别夹在实验机的上下夹头中，当夹头相对运动或重锤摆动时，横向纱线沿裂口断裂，测取其强度。 撕裂的特征是纵向纱线受拉，横向纱线滑动，滑动产生的摩擦力是横向纱线
受扯拉，因此，横向纱线形成一个受力三角区，即其底边的第一根纱线变形最大，负担的外力最大，随着离开第一根纱线的距离越远，受力越小，当拉扯到第一根纱线达到断裂伸长时，便发生断裂和出现第一个撕裂峰值，于是下一根纱线开始成受力三角区的底边，为此，横向纱线依次陆续断裂织物被撕破。 三、实验仪器与工具 实验仪器为YG（B）033A型落锤式织物撕裂仪，结构见图4-2所示。 实验工具为织物试样、钢尺、剪刀和试样样板。 图4-1 YG（B）033A型落锤式织物撕裂仪 四、实验方法与步骤 1、取样：在离布边150mm以内处剪取试样的有效长度约为100mm×63mm（不须修扯边纱），切口线长20mm，撕裂长度43mm。用模具或样板划线后裁剪，经、纬向各测试五块。 2、实验步骤 ⑴ 仪器调整，使仪器放在坚实的桌子上，调整平调螺钉，使仪器处于水平位置，然后用平调螺母使之固紧。 ⑵按下撕裂刀把，刀片应回复原位，试样切口长度应为20±0.2mm，如果刀口长度不到或超过时应调整刀片。 ⑶ 选择读数范围。撕裂强度在300克以下者，将摆中间的辅助重锤除去，读外圈读数；撕破强度在3000克以上者，两个重锤同时使用，读内圈读数。
钢筋和混凝土能共同工作的原因： 1）混凝土和钢筋之间有着良好的粘结力，使两者能可靠的结合成一个整体，在荷载的作用下能够很好的共同变形，完成其结构功能。 2）钢筋和混凝土的温度线膨胀系数也较为接近，钢筋为（1.2×10﹣5）／℃，混凝土为（1.0×10﹣5~1.5×10﹣5）／℃，因此，当温度变化时，不至产生较大的温度应力而破坏两者之间的粘结。 3）包围在钢筋外面的混凝土，起着保护钢筋免遭锈蚀的作用，保证了钢筋与混凝土的共同作用。 1）混凝土在长期荷载作用下的变形性能 徐变：在荷载的作用下，混凝土的变形将随时间的增加而增加，亦即在应力不变的情况下，混凝土的应变随时间继续增长，这种现象称为混凝土 的徐变。 影响徐变的主要因素： 1）混凝土在长期荷载作用下产生的应力大小：当压应力小于σ≦0.5fc时，徐变大致与应力成正比，各条徐变曲线的间距差不多是相等的，称为线性 徐变。当压应力σ介于（0.5-0.8）fc之间时，徐变的增长较应力的增长为快，这种情况称为非线性徐变。当压应力＞0.8fc时，混凝土的非线性徐变往往是不收敛的。 2）加荷时混凝土的龄期。加荷时混凝土龄期越短，则徐变越大。 3）混凝土的组成成分和配合比。 4）养护及使用条件下的温度与湿度。温度越高，湿度越大，水泥水化作用就约充分，徐变就越小。。混凝土的使用环境温度越高，徐变越大；环境 的相对湿度越低，徐变也越大，因此高温干燥环境将使徐变显著增大。 1）受弯构件正截面工作的三个阶段 这三个阶段是：第1阶段，梁没有裂缝；第2阶段，梁带有裂缝工作；第3阶段，裂缝急剧开展，纵向受力钢筋应力维持在屈服强度不变。 5）适筋梁破坏-----塑性破坏 梁的受拉区钢筋首先达到屈服强度，其应力保持不变而应变显著的增大，直到受压区边缘混凝土的应变达到极限压应变时，受压区出现纵向水平裂缝，随之因混凝土的压碎而破坏。这种梁破坏前，梁的裂缝急剧开展，挠度较大，梁截面产生较大的塑性变形，因而有明显的破坏预兆，属于塑性破坏。 6）超筋梁破坏-----脆性破坏 当梁截面配筋率ρ增大，钢筋应力增加缓慢，受压区混凝土应力有较快的增长，ρ越大，则纵向钢筋屈服时的弯矩My月趋梁破坏时的弯矩Mu，这意味着第三阶段缩短。当ρ增大到使My=Mu时，受拉钢筋屈服与受压区混凝土压碎几乎同时发生，这种破坏称为平衡破坏或界限破坏，相应的ρ值被称为最大配筋率ρmax。 7）少筋破坏----脆性破坏 当梁的配筋率ρ很小，梁受拉区混凝土开裂后，钢筋应力趋近于屈服强度，即开裂弯矩Mcr趋近于受拉区钢筋屈服时的弯矩My，这意味着第二阶段的缩短，当ρ减小到使Mcr=MY时，裂缝一旦出现，钢筋应力立即达到屈服强度，这时的配筋率称为最小配筋率。 3-5 钢筋混凝土适筋梁正截面受力全过程可划分为几个阶段？各阶段的受力主要特点是什么？
《织物结构与设计》教学大纲 课程中文名称：织物结构与设计 课程英文名称：fabric structure and design 学时：55 学分：4 适用专业：纺织品设计、现代纺织技术、纺织品检测、服装工程、服装设计 一、课程性质与任务 课程性质：纺织工程专业的专业核心课程 课程任务：全面掌握织物结构方面的知识；了解织物外观与织物有关性能的关系； 具有一定的识别、分析织物样品的能力；具有设计与制织机织物小样 的能力；实现对织物会设计、会分析、会生产的目标。 前导课程：纺织材料、机织技术 后续课程：纺织品设计纹织设计 二、课程主要内容 知识要求 1.熟练掌握原组织的绘作方法、原组织的特性； 2.熟练掌握织物上机图的绘作方法，穿综和穿筘原则； 3.掌握变化组织的构成方法； 4.掌握联合组织的构成方法； 5.掌握复杂组织的构成方法； 6.掌握配色模纹的作图方法； 7.掌握各种组织织物的品种及其外观特征和服用效果； 8.能运用织物CAD技术设计织物。 技能要求 1.掌握织物设计的步骤； 2.掌握各种组织上机的工艺要求和技巧； 3.具备解决织物小样织造实际问题的能力； 4.具有运用织物CAD技术设计织物的能力。 项目1 原组织织物设计 教学目的和要求
掌握织物基本知识；平纹组织、斜纹组织、缎纹组织织物设计；织物上机织造工艺的确定；原组织织物CAD设计方法。 教学重点和难点 原组织及其织物的基本特征；原组织织物CAD设计方法。 教学方式 采用多媒体教学、实验实训教学。 项目2 变化组织织物设计 教学目的和要求 掌握平纹变化组织、斜纹变化组织、缎纹变化组织的定义、基本特征及特点；掌握组织绘作方法和上机要点；掌握变化组织织物CAD设计方法；掌握变化组织织物小样的设计与试织。 教学重点和难点 变化组织织物CAD设计方法；变化组织织物小样的设计与试织。 教学方式 采用多媒体教学、实验实训教学。 项目3 联合组织织物设计 教学目的和要求 掌握条格组织、绉组织、透孔组织、蜂巢组织、凸条组织等联合组织的外观特点、构成原理、绘作方法、上机条件；掌握各种联合组织织物CAD设计方法。教学重点和难点 各种联合组织的形成原理及其组织图的绘制作。 教学方式 采用多媒体教学、实验实训教学。 项目4 配色织物设计 教学目的和要求 掌握色线与组织配合的配色模纹的意义和组成；掌握配色模纹图的绘作方法；掌握配色织物CAD设计方法。 教学重点和难点 根据配色花纹和色纱排列，作出可能的组织图；配色织物CAD设计方法。 教学方式 采用多媒体教学、实验实训教学。 项目5 复杂组织织物设计
落锤式织物撕裂强力仪测试标准要求 1 目的和范围 本规程适用于用冲击摆锤法(Elmendorf method)测定织物或服装面料的撕破强力。 2 标准 2.1 GB/T 3917.1 织物撕破性能第1部分撕破强力的测定冲击摆锤法 2.2 ISO 13937.1 织物撕破性能第1部分用冲击摆锤法测定撕破强力 2.3 ASTM D1424 用冲击摆锤法测定撕破强力(Elmendorf) 2.4 JIS L1096 Section 8.15.5，Method D 机织物抗撕破强力测试摆锤法 2.5 JIS L1018 Section 8.16.1，Method A 针织物抗撕破强力测试摆锤法 3 原理 试样固定在夹钳上，将试样切开一个切口，释放处于最大势能位置的摆锤，可动钳离开固定钳时，试样沿切口方向被撕裂，撕破织物一定长度所做的功即为撕破力。 4 仪器设备 4.1 数字式摆锤撕破仪 4.2 重锤：A-800g、B-1600g、C-3200g、D-6400g。 4.3 模制样板 5 调湿和测试环境 5.1 试样的调湿和试验应在温度21±1℃，相对湿度65±2%的环境下进行。 5.2 试样在测试前至少应在上述环境中平衡4个小时; 5.3 试样在调试时不可以层叠放置。
6 测试样准备 6.1 经(长度方向)、纬(宽度方向)向各取5块试样，并使同方向的每个测试样不包含相同的经纱和纬纱。 6.2 裁取样品时，若为净色布，应拆去试样边缘的纱线，再放置制样模板时应使其短边平行于待测方向相反的纱线。即：若需测试经纱，则模板短边应平行于纬纱;若测试纬纱，则应平行于经纱。 6.3 应在距离布边至少15cm处取样，并在裁取的测试样上用“↑”表明经向。 7 测试程序 7.1 打开设备电源; 7.2 按照设备操作规程的要求对设备进行水平调节及回零处理; 7.3 选用合适的重锤，使测试结果落在该重锤量程的20-80%的范围内; 7.4 根据标准推荐或客户要求，选取合适的测量单位。 7.5 在夹持试样时，应使样品处在两夹钳的中心位置，并使测试样的底边平行于夹钳的底部并充分接触。试样应自由伸展，不得折皱; 7.6 按照设备操作规程进行测试操作，并读取数据; 7.7 如测试结果显示超出测量范围，则应重复7.3的步骤; 7.8 重复以上步骤(7.1-7,7)，完成经纬向的测试循环; 7.9 若发现试样在钳口滑移或滑脱的现象，应舍弃该次结果并重新测试; 7.10 若撕裂沿与切口垂直的方向进行，读取该结果并注明“横向撕裂”; 7.11 若测试样的撕裂强力大于设备的最大量程，则记录为大于仪器的最大量程; 7.12 记录其他任何异常的撕裂情况。 8 结果的处理 8.1 分别计算每个方向(经向和纬向)读数的算术平均值： 8.2 若单位为牛顿(N)、千克(Kg)、磅(lbs)，保留一位小数 8.2 若单位为克(g)、厘牛(cN)，保留整数。
一．混凝土立方体抗压强度设计概念及方法: 概念：是按规定的标准试件和标准试验方法得到的混凝土强度基本代表值。 测定法：我国国家标准规定以每边边长为150mm的立方体为标准试件，在20错误！未找 到引用源。2C的温度和相对湿度在95%以上的潮湿空气中养护28d，依照标准制作方法和试验方法测得的抗压强度值作为混凝土的立方体抗压强度，用符号错误！未找到引用源。表示。 二．混凝土轴心抗压强度的概念和方法？ 概念：按照与立方体试件相同条件下制作和试验方法所得的棱柱体试件的抗压强度值。 测定法：我国国家标准规定以每边边长为150mm150mm300mm的立方体为标准试件，在20°C±2°C的温度和相对湿度在95%以上的潮湿空气中养护28d，依照标准制作方法和试验方法测得的抗压强度值作为混凝土的轴心抗压强度，用符号错误！未找到引用源。表示。三．各种工程结构的形式和特点？ 钢筋混凝土结构。特点： 混凝土材料中的砂、石材料，便于就地取材； 混凝土可模性较好，可以根据需要浇筑成各种形状的构件； 合理利用钢筋和混凝土，形成的结构整体性、耐久性较好； 自重较大、抗裂性较差、修补困难。 预应力混凝土结构。特点： 节省材料，减小构件截面尺寸，减轻构件自重； 在腐蚀性环境下可保护钢筋免受侵蚀； 能很好地将部件装配成整体结构； 高强度材料的单价高，施工的工序多，要求有经验的、熟练的技术人员和技术工人施工，且要求较多严格的现场技术监督和检查。 圬工结构。特点： 材料易于取材 当块材采用天然石料时，则具有良好的耐久性； 自重一般较大，施工中机械化程度较低。 钢结构。特点： 自重轻； 工作的可靠性高； 施工效率较高。使用范围： 1) 用于大跨径的的钢桥、城市人行天桥、高层建筑、钢闸门、海洋钻井采油平台、钢屋架等； 2) 还常用于钢支架、钢模板、钢围堰、钢挂篮等临时结构中。 四．钢筋和混凝土如何一起工作？ 混凝土和钢筋之间有着良好的粘结力，使两者能可靠地结合成一个整体，在荷载作用下能够很好地共同变形，完成其结构功能； 钢筋和混凝土的温度线膨胀系数也较为接近，温度变化时，不致产生较大的温度应力而破坏两者之间的粘结； 包围在钢筋外面的混凝土，保护钢筋免遭锈蚀，保证了钢筋与混凝土的共同作用。 五．三种设计状况？ 持久状况 桥涵建成后承受自重、车辆荷载等作用持续时间很久的状况。 必须进行承载能力极限状态和正常使用极限状态的设计。 短暂状况 指桥涵施工过程中承受临时性作用（或荷载）的状况。 一般只进行承载能力极限状态计算，必要时才作正常使用极限状态计算。 偶然状况 在桥涵使用过程中偶然出现的状况。 只需进行承载能力极限状态计算，不必考虑正常使用极限状态。
