落锤式织物撕裂仪
使
用
说
明
书
1、仪器用途
该仪器性能符合GB/T3917.1－1997《纺织品织物撕破性能第1部分：撕破强力的测定冲击摆锤法》的国家标准。适用于各种机织物的抗撕裂强力的测定，亦可用于厚纸张、塑料布、电工胶布等的抗撕裂强力的测定。
2、仪器技术性能及主要参数
2.1 撕裂力范围：0～16N
A：0～32N（加装小增重锤A）
B：0～64N（加装大增重锤B）
2.2 撕裂长度：43mm
2.3 切口线长：20±0.2mm
2.4 试样尺寸：100(L)×63(W)mm
2.5 测力精度：≤±1分度
2.6 外形尺寸：400(L)×210(W)×395(H)mm
2.7 重量：约30Kg
3、仪器结构及撕裂原理
本仪器由机座14、支承座6及扇形锤2等主要零部件组成。一块矩形试样夹紧于动铗钳8与固定铗钳7之间，试样中间由撕裂刀9切开一个切口，利用扇形锤2自由下落，动铗钳8和固定铗钳7迅速分离，使试样受到撕裂。
4、仪器安装
4.1为了防止扇形锤2在运输过程中摆动，该仪器使用一只螺钉将扇形锤与支
承座6固定，使用前必须将其拆除。
4.2拆除固定螺钉后，仪器必须安装在避震良好的坚固工作台上，最好仪器与
工作台之间垫放2～3mm厚的硬橡胶板。
5、仪器调整
5.1调整底脚螺钉16，使水准器13的水泡处在水准器的黑圈中。
5.2夹上试样，揿动撕裂刀把9，试样切口长度应为20±0.2mm。如果切口长度
达不到要求应调整刀片位置，使之符合要求为止。
5.3（如外形图）竖起扇形锤2，在制动点的右边25mm处，临时设一指针（可
用细钢丝弯曲成形替代，切勿同扇形锤2擦靠）再将仪器指针拨出“0”位之外，揿动止脱执手10，扇形锤挡板11受压，使扇形锤2自由摆动。在二十个周期内观察其衰减，量应不大于25mm，否则在油杯里加机油，使其灵活。
5.4（如外形图）扇形锤2在竖位时，将指针拨到指针挡板11的左侧，揿动止
脱执手10使扇形锤2自由摆动，在扇形锤2回摆时用手轻轻抓住，勿使指针受到干扰，指针应停在零位上。如有偏差应调整指针调节螺钉5，然后再重复上述方法，使指针能正确对准“0”位为止。
5.5仪器移动位置时，应重新校正零位。
6、仪器操作
6.1抬起扇形锤2使扇形锤挡板11将其定住，再把指针拨到指针挡板12左侧。
把试样两端各放于动、固铗钳8、7之间，拧紧两铗钳螺母，试样的上部保持自由，并朝向扇形锤2，揿动撕裂刀把9剪开20mm长度切口。
6.2揿动制动止脱执手10，扇形锤2自由运动，使试样全部撕裂，并在回摆时
抓住扇形锤2，目测指针读数，并记录数据。
6.3第二次试验，重复上述操作。
7、注意事项
7.1测试值要落在满刻度值的20％～80％范围内，否则应增减重锤。
7.2使用示值范围在0～16Ｎ时，大、小增重锤A、B及长、短螺钉3、17均不
采用；使用示值范围在0～32Ｎ时，则加装小增重锤A，并用2只短螺钉3将其固紧；使用示值范围在0～64Ｎ时，则加装大增重锤B，并用2只长螺钉17将其固紧。
8、仪器保养
8.1仪器应定期擦拭干净，心轴指针滑套处应定期加油。但指针与指针挡板不
得有油脂，以影响示值误差。
8.2仪器应安放在无震动、清洁的工作室内，不使用时卸下大、小增重锤A、B
及长、短螺钉并保管好，还要将仪器套上防尘罩，避免尘土落入。
8.3增重锤不得碰撞，以免其质心位置和重量的变化。
1. 主标牌
2. 扇形锤
3. 短螺钉
4. 小增重锤A
5. 调节螺钉
6. 支承座
7. 固定铗钳
8. 动铗钳
9. 撕裂刀把 10.止脱执手 11.扇形锤挡板 12.指针挡板13.水准泡 14.机座 15.厂名牌 16.底脚螺钉17. 长螺钉 18.大增重锤B
上海卓一时控开关说明 书 -CAL-FENGHAI.-(YICAI)-Company One1
上海卓一电子微电脑时控器，定时器，时控开关ZYT16G 一、功能和用途 本产品采用PJ-62定时模块，能根据用户设定时间，自动打开和关闭各种电器设备的电源。广泛用于路灯、霓虹灯、广告灯、电饭煲、增氧机、喷灌机、预热预冷装置等领域用电设备的编程定时自动控制。 二、显屏显示的符合解释 三、技术参数 额定电压：220V/50Hz 适用电压范围：160～240V 额定电流：纯阻性负载25A、感性负载10A,2路的7A 时控范围：1分～168小时 设定次数：每天10组或2组编程定时（例：设定9点开、10点关称为1组编程） 控制周期：可日控或周控循环（可实现一周内每天不同定时设置） 计时误差：<±秒/天 使用温度：-30℃～60℃防潮防尘性强 安装方式：吸壁、挂装、等固定方式 外形尺寸：115×75×52mm 接线方式：锁扣式端子接线，符合工业标准。 计时方式：24小时制 四、调校时钟、定时设置 调校时钟：按住[时钟]键，同时按[时]、[分]、[星期]键可调校时钟、星期。 定时设置步骤如下： 步 骤 按键设定项目 1按[定时]键进入第1组定时开的设定（显示1开） 2分别按[星期]、 [时]、[分]键 设定开启时间（星期、时、分） 3再安[定时]键进入第1组定时关的设定（显示1关） 4分别按[星期]、 [时]、[分]键 设定关的时间（星期、时、分） 5重复“1、2、3、4”步 骤 可设定2-10组开关的时间 6连续按[定时]键检查各组开关时间和星期是否与要求的一样，如不正确，还应重复步骤2、4 7按[自动/手动]键将开关符合（“ ▼ ”）调到当前时间所处的状态（“开”或“关”）再调回到“自动”位置
2216-02 KBZ—400，200/1140、660 矿用隔爆型真空馈电开关产品使用说明书
甘肃容和矿用设备集团有限公司2009.03.16出版
1. 产品型号及意义 K B Z ——□ / □ 额定电流（A）/额定电压（V） 真空 隔爆型 馈电开关 2. 产品执行标准 MT871-2000《矿用隔爆真空馈电开关》 Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》 3. 防爆形式: 矿用隔爆型防爆标志：ExdI。 4. 用途及使用条件 4.1 用途 KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。 4.2 使用条件 4.2.1 海拔高度不超过2000m； 4.2.2 周围环境温度为-25～+40℃； 4.2.3 周围环境湿度不大于95％（+25℃）； 4.2.4 无破坏性绝缘气体或蒸气的环境中； 4.2.5无显著振动或冲击振动的地方； 4.2.6能防止雨雪与滴水的地方； 4.2.7与水平面的安装倾斜度不超过15°； 5. 主要技术特征 5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A； 5.2 额定工作制：长期工作制； 5.3 最大分断能力：1140V（COS?=0.3）7.5KA； 5.4 操作方式：电动合、分闸，机械保持。 5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。 5.6 进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。 6 外行尺寸及质量 6.1 馈电开关外形尺寸：700×480×720。 6.2 馈电开关的重量：300Kg。 7 结构概述 7.1 馈电开关的隔爆外壳呈方形，座焊在撬形底座上，隔爆外壳分隔为两个空腔即接线腔与主腔。
G W4隔离开关使用说明 书 -CAL-FENGHAI.-(YICAI)-Company One1
一、产品概述 型系列户外交流高压隔离开关适用于频率为50Hz，额定电压为的电力系统中，作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。 本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。 二、使用环境 1. 海拔不超过1000米； 2. 周围空气温度不高于+40℃及不低于-10℃； 3. 空气相对温度不大于90%的户内场所（当温度为+25℃）； 4. 无导电性尘埃的环境中；无破坏金属和绝缘的腐蚀性气体的物体；无剧烈震动和冲击的地方；无燃烧与爆炸危险的环境中。 三、型号及定义 四、技术参数 五、结构简介 隔离开关本体 隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成： 1)底架：底架一端或两端焊有接地开关支座，备装接地开关。隔离开关有不接地、单接地及双接地三种形式；
2)支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。支柱绝缘子下端固定在轴承座的转动板上，支柱绝缘子上端固定主导电部分。 3)导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分成两半，接触部分在中间，接触部分触头合闸时圆柱形触头嵌入两排触指内，630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。 4)接地开关：产品所配装的接地刀组装于底座转动轴上，静触头装于主导电系统导电杆上，接地开关分Ⅰ型（单接地）与Ⅱ型（双接地）。 5)传动系统：配用CS系列机构。 六、外形及安装尺寸图
ASTM D1424-96冲击摆锤法测定织物的撕破强力 关键词： ASTM D1424-96冲击摆锤法测定织物的撕破强力 1. 范围 1.1 本标准规定了采用冲击摆锤装置测定织物进一步撕开所需的力。 1.2 本标准适用于大部分的织物，例如：机织物、多层毛毯、绒类织物、安全气袋织物。可以用来 测定那些在测撕破时容易撕偏的织物。可测试织物经处理前、退浆后，经涂层、树脂整理或其它的整理以后的撕破力，也可测定织物湿态情况。 1.3 对于经编织物，本标准仅可测试其经向撕破力，不适合测定其的纬向撕破力。除经编外的其它针织物均不适合采用本标准。 1.4 本标准有两种单位：SI制和美国客户的单位，两者单位务必区分。 1.5 本标准未涉及到安全方面的介绍。但希望在操作本标准前，应建立一些与安全卫生有关的管理文件。 2. 参考文献 2.1 ASTM D123纺织品的相关术语； 2.2 ASTM D629纺织品定量分析法； 2.3 ASTM D689 测定纸的撕破强力； 2.4 ASTM D1776纺织品测试的调湿； 2.5 ASTM D2904 纺织品对比测试结果分布分析； 2.6 ASTM D2906 纺织品精度和误差的说明 2.7 ASTM D4848 纺织品的强力、变形及相关指标的术语。 3. 术语 3.1 定义 3.1.1 机器横向（CD）：与织物受力方向垂直，即与两夹钳中心线垂直的方向。
3.1.1.1 机器横向与机织物的纬向或宽度方向类似。 3.1.2 撕破长度：从开始施加力到试样被撕开至终止时切口进一步撕开的距离。 3.1.3 机器方向（MD）：与织物受力方向平行的方向，即与两夹钳中心线一致。 3.1.3.1 机器方向有点类似织物的长度方向或经向。 3.1.4 撕破能量：撕破试样时所做的功。 3.1.5 撕破强力：在规定条件下，将试样上初始切口进一步撕开所需的力。 3.1.6 抗撕破强力：织物抵抗被撕破的能力。 3.1.7 织物：由纤维或纱线交织而成的一种平面结构。 3.1.8 本标准中用到的其它纺织术语，请参照ASTM D123，与纺织品强力和变形有关的术语，请参照ASTM D4848。 4. 原理 4.1 试样固定在夹钳上，将试样预先剪一切口，并将试样撕开一定长度，其抵抗撕破的能力可以从摆锤释放的能量体现，并从仪器刻度盘上读出其数据。 5. 意义和实用性 5.1 商业上广泛采用摆锤法测定撕破强力，但需注意对于有些布种，买卖双方可能会测出不同的结果。因此按照5.1.1描述进行对比测试是很有必要的。 5.1.1 在商业上，一旦由于测试结果的不同而产生争执时，买卖双方应该做一些对比测试以便查清两家实验室间的差异所在，建议选用权威机构来做对比可能会更好。同时，两方选择的样品应保证一致，一般的做法是两方采用随机抽样的办法，以查清整个的水平情况。一旦发现两方有差异，应尽快纠正统一，否则必须向对方解释结果差异的原因。 @=================@###page###@=================@ 5.2 如果经过验证OK，也可采用微处理系统进行测试数据收集（即数字式撕破仪）。 6. 仪器 6.1 冲击摆锤撕破仪：仪器包含有：一个固定夹钳，一个连接摆锤一起摆动的可动夹钳，调水平部件，固定摆锤的定位键，该键往下按即可释放摆锤，显示力值的指针。
kg316t时控开关说明书_德力西时控开关kg316t怎么设置kg316t时控开关说明书_德力西时控开 关kg316t怎么设置德力西这款时控开关其实设置起来还是很简单的，所谓会者不难，难者不会，为了照顾广大的朋友，我们还是来讲讲具体怎么设置吧。 一、怎么设置时间 如图所示，出厂时时控开关已经设定好时间，如果需要自己设置时间，只需要按住“时钟”按钮不要松开，然后按“星期”可以设置星期，按“时”可以设置小时，按“分”可以设置分钟，是不是很简单呢～ 二、怎么设置几点开几点关 德力西这款时控开关最多可以设置10个时段的开和关，即每天可以设置10个时间段的开关。 设定第一个时段的开启时间:按一下“定时”按钮，液晶显示屏显示上图所示，出现“1开”字样，再按“时”和“分”即可设定几点几分开启。 设定第一个时段的关闭时间:再按一下“定时”按钮，液晶 显示屏显示上图所示，出现“1关”字样，再按“时”和“分”即可设定几点几分关闭。 以此类推，如果要设置第二个、第三个等时段，继续按“定时”按钮，液晶显示屏将显示“2开”、“2关”、“3开”、“3关”等字样，依次设置开启时间点和关闭时间点即可。 按“定时”按钮，再按“星期”按钮，即可设置一周之内哪天按照设置的时间开启和关闭。 三、如何取消已经设置的时间段
如果想取消某一个设定好的时间段，只需要按“定时”按钮，当出现自己所需要取消的时间点时，按“取消/恢复”按钮即可取消。 定时开关设置好之后，按一次“时钟”按钮即可显示当前时间，若不按也可以，大约10秒钟之后会默认回到当前时间界面。 四、时控开关通电时的状态 时控开关接上电源时，面板上面绿灯亮表示电路有电，红绿灯同时亮表示开关接通。 五、如何设置手动起动，而不是自动起动 按“自动/手动”按钮，即可在手动和自动上面切换，只需“?”符号调到相应的位置即可。
400馈电开关说明书
ZYFB 中原防爆 KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关 使用说明书
河南省济源市中原防爆电器有限公司 目录 一、用途及使用条件 (2) 二、产品特点 (2) 三、产品功能 (3) 四、产品型号含义 (5) 五、开关结构概述 (5) 六、主要技术参数及保护特性 (5) 七、电气原理 (10) 八、操作指南 (11) 九、外形尺寸及重量 (20) 十、标志、包装、运输 (20) 十一、售后服务 (21) 十二、常见故障及处理方法 (21) 十三、电器元件明细表 (22) 十四、附图 (23)
一用途及使用条件 1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。当供电电路中出现过载、短路、断相或漏电时能自动切断电源。做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。 2、开关可以在下列环境中使用； （1）海拔高度不超过2000m； （2）环境温度为零下-20℃-- +40℃； （3）空气相对湿度不大于95%（+25℃）； （4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气； （5）无淋水和水侵入的地方。 二、产品特点 本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下： 1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。 2、采用晶振计时，故所有定时限、反时限延时准确无误。
实验九撕裂强度 (Determination of tear strength) 一、实验目的 1、了解撕裂试样种类，掌握撕裂试样的制备 2、熟悉测试撕裂强度的设备及其工作原理 3、掌握实验结果的分析 4、掌握影响撕裂强度的因素 二、试样种类及形状 按试样形状分类，撕裂试验的试样主要有以下几种。 1、直角型 直角型试样的形状和尺寸如图9-1所示。 图9-1 直角型试样（GB530-81）（单位：mm） 2、圆弧型 此类试样又称为新月型或腰型。国家标准试验方法中，过去称为延续型。其形状和尺寸如图9-2所示。 图9-2 圆弧型试样（GB529-81）（单位：mm） 3、裤型 试样的形状和尺寸如图9-3所示。它是一种带有割口的试样。该试样在试验机上的夹持情况如图9-4所示。
该试样的特点是其撕裂强度对割口长度不敏感。因此，试验结果的重复性好。它还便于进行撕裂能的计算，为撕裂能的理论分析提供较理想的方法。 4、德耳夫特（Delft ）型 该试样的形状和尺寸如图9-5所示。 此种试样内，切有一个狭长的切口，是一种比较容易从成品上裁取的小尺寸试样。在国际标准ISO816中，采用了此种试样。 图6-5 德耳夫特型试样（ISO 816） (单位：mm) 直角型撕裂试验，由于试验不需事先割口，故测试的人为影响因素少，本试验选用此法。 三、试样的制备 国家标准GB 529和GB 530对试样的裁取和圆弧型试样割口方法均有规定。 1、试样的裁取 圆弧型和直角型试样均用裁刀裁取。裁刀刃口应保持锋利，不应出现缺口或卷刃等现象。用裁片机裁取试样时，可先用水或中性肥皂溶液润滑刀的刃口，以便于裁切。在裁切过程中，为了防止裁刀刃口与裁片机的金属底板相撞而受到损坏，在试样的下面应垫有合适的软质材料。裁取试样时，裁刀撕裂角等分线的方向应与胶料压延、压出方向一致，即试样的长度方向应与压延、压出方向垂直。这是因为，橡胶材料产生裂口后，撕裂扩展的方向常是沿着与压延、压出平行的方向进行的。 2、试样割口方法 试样在拉伸过程中，为了使应力集中于一点，以便迅速地从此产生裂口，使撕裂从该裂口扩展，可于试样的某一部位进行割口。 图9-3 裤型试样（BS 903/A3-1982） (单位：mm) 图9-4 裤型试样在试验机上的位置
纯棉织物撕裂性能实验 本实验通过采用剑杆织机，织造了5种相同经密、不同纬密、不同组织的织物，通过实验得出织物组织结构、结构参数紧度对织物撕裂性能的影响规律. 实验 1.1 材料 利用9.7×2tex(60S/2)的漂白纯棉股线作为经纬纱线，采用硕奇公司的全自动梭织打样机织造.织造相同经密，不同纬密的平纹、1/3右斜纹、简单透孔、简单蜂巢、8/3纬面缎纹5种组织，共25种试样.考虑到机织物设计原理中，机织物的结构相问题，实验将经密设为320 根/10cm;纬密分别设135 根/10cm，197根/10cm，258根/10cm，320根/10cm，381根/10cm。 1.2 测试方法 (1)试样每块样品截取两组试样，一组为经(纵)向，一组为纬(横)向.每组试样至少有5块试样，要求每两块试样不能含有同一根长度方向或横向的纱线.不能在距布边150mm内取样.试样的具体尺寸如图1所示. (2)指标实验采用单缝法对织物的撕破强度进行测试.本实验以五峰平均撕裂强力作为织物抗撕裂 强力的评价指标.五峰平均撕破强力是指在单缝法撕裂过程中，在切口后方撕破长度5mm后，每隔12mm分为一个区，5个区的最高负荷值的平均值为五峰平均撕裂强力，也称平均撕裂强力、五峰均值撕裂力.其单位为牛顿(N).
从实验得到的曲线图上可以读出五峰的值，通过对比可以看出不同的紧度以及不同的组织对织物撕 裂性能的影响.典型的撕裂特征曲线如图2所示，图2是平纹织物在纬密为320根/10cm 时的经向撕裂图，也是本实验采用的实验数据整理方法. 把撕裂曲线分为5个区，读出每个区的最高载荷值然后求其算术平均值.从图2中可以读出T1，T2，T3，T4，T5 的值，然后利用T=(T1+T2+T3+T4+T5)/5求出撕裂强力值.用这种方法可以得到一系列的实验数据. 1.3 测试仪器 INSTRON5565万能强力机(标准集团提供)
织物撕裂仪_撕裂强度测试仪实验原理 适用范围： 织物撕裂仪用于各种机织物的抗撕裂强力的测定（Elmendorf埃尔门道夫法），亦可用于厚纸张、塑料布、电工胶布等的抗撕裂强力的测定。 测试模式：Elmendorf（埃尔门道夫）冲击摆锤法 相关标准： GB/T 3917.1 FZ/T60006 FZ/T75001 ISO1974/9290 ASTM D1424/5734 等 技术参数： 1、撕裂力范围：A：0～16N B：0～32N C：0～64N 2、测力精度：≤±1分度 3、试样尺寸：100×63mm 4、切口长度：20±0.2mm 5、撕裂长度：43mm 6、外型尺寸：400×210×395mm 7、重量：30kg
手动式织物撕裂仪测试： 1、测试样的安装、将调湿后的样品放入夹具中下﹐将样品沿着平面拉紧﹐避免出现褶皱。将测试杯置于测试样上方 2、旋转手轮 (1)顺时针方向以120转/分的速度旋转手轮﹐直至样品破裂。 (2)在样品破裂的瞬间停止旋转手轮 (3)样品破裂之后迅速地放松样品上面的夹环﹐将手杆逆时针旋转到起点﹐使薄膜放松﹐记录膨胀薄膜所需的压力﹐记录样品破裂所需要的总压力。 (4)注如果刻度盘上显示出压力停止上升了﹐但样品还没有破裂﹐推动操作杆去除压力。记录下样品超过测试机的测量极限的伸长。 自动式织物撕裂仪测试： (1)将调湿后的样品放入夹具中下﹐将样品沿着平面拉紧﹐避免出现褶皱。将测试杯置于测试样上方 (2)将操作手柄移向左边使薄膜膨胀。 (3)当薄膜膨胀时，握住操作杆下边或右边的插销。 (4)当样品破裂的瞬间﹐尽力回转插销﹐使操作杆回到中间位置。记录下样品破裂需要的总压力。 (5)样品破裂之后迅速地放松样品上面的夹环﹐将插销摆动到其正常位置﹐将薄膜上的压力去掉﹐将操作杆推向右边﹐记录下膨胀薄膜所需的压力。
矿用隔爆真空馈电开关 8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关 馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。 8.1.1概述 1．技术特征 额定电压 /V 1140/660 额定电流 /A 400 最大分断能力 /A 7500（30次） 分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕) 电寿命 /次 3000（分、合额定电流） 机械寿命 /次 15000 过载保护： 整定值 /A 160、200、250、300、350、400 保护特性过电流/整定电流动作时间 1.0 不动作 1.3 ＜1h 2.0 ＜10min 3.0 可返回电间＞3s 短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000 欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。 当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护 远方分闸外接主令开关（常开接点）可实现远方分闸 重量 /kg 约90 2. 结构特点 1）外壳部分 隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。 ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。阻容吸收器安装在后腔左上方，接在开关的负荷侧。 前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。前门与外壳有可靠的机械闭锁。 2）芯子部分 （1）ZD1-400/1140型真空断路器为一长方体结构。它由装有3只真空管、3只拉力继电器、电流互感器组和操作机构等组成。断路器的触头开距为4±0.5mm，超行程为1＋0.5mm。 （2）控制电源开关。用来接通与分断电源变压器的一侧电源，还兼作故障排除后开关重新分闸前解除记忆的复位开关。
织物撕破强力的测试方法 织物在使用过程中经常会受到集中负荷的作用。衣物被锐物钩住或切割，使纱线受力断裂而形成裂缝，或织物局部被拉伸，致使织物被撕开等，这种现象称之为撕裂。抵抗这种撕裂破坏的能力为织物的撕破性能。生产上广泛采用撕破性能来评定后整理产品的耐用性，如经过树脂、助剂或涂料整理的织物，采用撕破强力比拉伸断裂强力更能反映织物整理后的坚牢度变化。 1.织物撕破强力测试方法 关于织物撕破强力测试的方法众多，国标中叙述相关的五种测试方法。根据撕破过程，及撕破机理的不同，有以下几种测试方法，对比表如下： 对比项测试方法试样尺寸（国 标） 撕裂过程测试仪器 舌形试样（双缝）法长220±2mm， 宽150±2mm 竖直方向被撕裂， 横向纱线撕裂 等速伸长（CRE）试验仪 裤型试样（单缝）法长220±2mm， 宽50±1mm 竖直方向被撕裂， 横向纱线撕裂 等速伸长（CRE）试验仪 梯形试样法长150±2mm， 宽75±1mm 竖直方向被撕裂， 竖直方向纱线撕裂 等速伸长（CRE）试验仪 等速牵引（CRT）试验仪 翼形试样（单缝）法长200±2mm， 宽100±1mm 竖直方向织物呈一 定角度被撕裂 等速伸长（CRE）试验仪
落锤法长100±2mm， 宽75±2mm 冲击撕扯数字式Elmendorf撕破强度测 试仪、电子式撕破强度测试仪 （扇形） 相关术语有： (1)等速伸长试验仪：在整个试验过程中，一只夹钳是固定不动的，另一只夹钳作等速运动的一种拉伸试验仪。 (2)隔距长度：试验装置上两个有效夹持线之间的距离。 (3)撕破强力：在规定条件下，使试样上从初始切口扩展所需的力。经纱被撕断的称为经向撕破强力，纬纱被撕断的称为纬向撕破强力。 (4)峰值：在强力—伸长曲线上，斜率由正变负点处对应的强力值。 (5)撕破长度：从开始施力至终止、切口扩展的距离。 1.1 GB/T 3917.4——舌形试样(双缝)法 测试原理：在矩形试样中，切开两条平行切口，形成舌形试样。将舌形试样夹入拉伸试验仪的一个夹钳中，试样的其余部分对称夹入另一夹钳，保持两切口线顺直平行。在切口方向施加拉力模拟两个平行撕破强力。记录直至撕裂到规定长度的撕破强力，并根据自动绘出的曲线上的峰值或通过自动电子装置计算出撕破强力。
正泰KG316T 微电脑时控开关 使用说明书 用途及适用范围 适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。 设置与使用 在使用本产品时请先装入电池，电池盖方向为电池正极。用户阅读本说
明书时，请认清产品面板上的按键，一边阅读，一边操作。本产品所有设置只有在取消键盘锁定功能后，才能进行。本说明书以8开8关为例，10、12、16组开关可参考设置。 1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图 2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分” 键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏 将显示当前时间。 3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所 需开启时间，如图所示 4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。再按“校星期”键、“校时”键和“校分”键， 5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF (8) ON、8OFF），参考以上步骤设置其余各组的开关时间。如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液 晶显示出“--；-- 6．按“星期”键，可设定工作模式，如表所示
7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。 9．按动“自动/手动”键，可直接开、关电路。要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。 注意事项 1．本开关进线只能接交流220V电源，切勿接入其它电源。
BKD21-630.500.400/1140.660 矿用隔爆型真空馈电开关 使用说明书 四平市同创电器设备制造有限公司
一、用途及使用范围 矿用隔爆型真空馈电开关（以下简称馈电开关），主要用于煤矿井下交流50Hz，额定电压1140V.660V，额定电流630A及以下线路中，作为供电系统的总开关，分支开关，并可与变压器容量为315～1250kV A移动变电站配套使用。 馈电开关在下列工作环境中能可靠工作： 1．海拔高度不超过2000M； 2．周围环境温度为－20℃～＋40℃； 3．空气相对湿度不大于95%(25℃时）； 4．无淋水及水浸入的地方； 5．无强烈颠簸震动以及与垂直面的安装倾斜度不超过15°的环境中； 6．在有甲烷和煤尘爆炸危险的矿井中； 7．在无破坏金属和绝缘的腐蚀性气体的环境中。 二．技术规格 表1
定范围（倍） 瞬延时过电流整 定范围（倍） 3～10 额定电压（V） 内容 1140 （单相） 660 （单相） 漏电动作电阻整 定值（KΩ） 20～24 11～13 漏电闭锁电阻整 定值（KΩ） 40～48 22～26 保护形式普通型电子保护 操作方式电磁合闸，手动分闸 三．外型及安装尺寸如图所示
四、结构概述 1．本壳体采用钢板焊接加工而成，前门为平面法兰式，门盖采用侧拉快开门型式，其结构是在门盖一侧设置的铰链轴上下两端分别对称设有壳体铰链和门盖铰链，在门盖铰链上穿有一个横轴，横轴中间由连接轴套连接一搬手，搬动搬把使门盖齿板与壳体齿板相互错开，门盖可围绕铰链轴转动至完全打开位置。前门与隔离开关手柄设有可靠的机械联锁装置，保证当馈电开关处于分闸状态时，门盖方能打开，门盖打开以后，以正常的操作方式不能使馈电开关合闸。 2．壳体上部是用钢板焊接成的隔离接线箱，接线箱的两侧各有两个电缆引出装置，正面有两个控制电缆引出装置，并具有压紧螺母，橡胶密封垫和金属垫圈，金属堵板，以保证电缆引出时起到密封作用，不引线时，压紧发兰盘起到隔爆作用。 3．壳体内装有630A(500A、400A）真空断路器、电源变压器、脱扣器等电器元件。630A、500A真空断路器上装有滑轮，可沿导轨前后移动，主回路和控制电路，均采用插接式结构连接，可方便地将机芯拉出壳体，并断开电源，以便用户检修和更换电器元件。（400A 真空断路器与壳体采用悬挂式连接方式）抽屉式结构是结合国内外同类产品特点，优选设计制造而成。 4．前门内设置有： 上部设有电流表显示负载电流、电压表显示主回路电压、千欧表显示主回路绝缘电阻值。 中部设有漏电、分闸、合闸、短路、过载、检测指示发光管。
织物撕破强度实验 一、实验目的与要求 1、掌握落锤式撕破强度实验方法。 2、进一步加强理解单缝撕裂时受力三角区的变化和发展过程，受力三角区的大 小与哪些因素有关。 二、基础知识 织物中经纱或纬纱受到其轴向相垂直的外力，逐根受到最大负荷发生断裂时称为撕破强度。 织物的撕破是比较常见和容易发生的一种破坏形式。由于裂口处局部受力的特殊性，织物撕裂强度远小于其拉伸断裂强度。往往由于局部撕裂破坏而造成织物失去使用价值。同时撕破强度指标是衡量织物在使用过程中局部受力时的抗损能力的主要质量指标。织物的其他力学破坏形式（顶破、磨损等）也常都以撕破为最终破坏形式出现，为了提高织物的寿命，必须研究织物撕破。 织物撕破强度的实验方法，常用的有单缝撕破、舌形撕破、梯形撕破及单缝落锤法撕破等。目前常用的为单缝撕破。 单缝撕破可在强力实验机和落锤式撕破仪上进行。如图4-1（a）为强力机上的单缝试条，（b）为落锤式撕裂仪上的试条，试样沿一个方向剪开一段形成两瓣分别夹在实验机的上下夹头中，当夹头相对运动或重锤摆动时，横向纱线沿裂口断裂，测取其强度。 撕裂的特征是纵向纱线受拉，横向纱线滑动，滑动产生的摩擦力是横向纱线
受扯拉，因此，横向纱线形成一个受力三角区，即其底边的第一根纱线变形最大，负担的外力最大，随着离开第一根纱线的距离越远，受力越小，当拉扯到第一根纱线达到断裂伸长时，便发生断裂和出现第一个撕裂峰值，于是下一根纱线开始成受力三角区的底边，为此，横向纱线依次陆续断裂织物被撕破。 三、实验仪器与工具 实验仪器为YG（B）033A型落锤式织物撕裂仪，结构见图4-2所示。 实验工具为织物试样、钢尺、剪刀和试样样板。 图4-1 YG（B）033A型落锤式织物撕裂仪 四、实验方法与步骤 1、取样：在离布边150mm以内处剪取试样的有效长度约为100mm×63mm（不须修扯边纱），切口线长20mm，撕裂长度43mm。用模具或样板划线后裁剪，经、纬向各测试五块。 2、实验步骤 ⑴ 仪器调整，使仪器放在坚实的桌子上，调整平调螺钉，使仪器处于水平位置，然后用平调螺母使之固紧。 ⑵按下撕裂刀把，刀片应回复原位，试样切口长度应为20±0.2mm，如果刀口长度不到或超过时应调整刀片。 ⑶ 选择读数范围。撕裂强度在300克以下者，将摆中间的辅助重锤除去，读外圈读数；撕破强度在3000克以上者，两个重锤同时使用，读内圈读数。
2216-02 KBZ —400 , 200/1140 、660 矿用隔爆型真空馈电开关产品使用说明书
甘肃容和矿用设备集团有限公司 2009.03.16 出版 1. 产品型号及意义 K B Z ——□ / □ ---- 额定电流（A）/额定电压（V） --------------- 真空 L ------------------- 隔爆型 ------------------------ 馈电开关 2. 产品执行标准 MT871-2000《矿用隔爆真空馈电开关》 Q/RH012—2008《KBZ-630（500, 400，200）矿用隔爆型低压交流真空馈电开关》 3. 防爆形式：矿用隔爆型防爆标志：Exdl。 4. 用途及使用条件 4.1 用途 KBZ-400, 200/1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz,电压660V、1140V,电流至400A （200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。 4.2 使用条件 4.2.1海拔高度不超过2000m 4.2.2 周围环境温度为-25?+40C； 4.2.3周围环境湿度不大于95%（+25C）； 4.2.4无破坏性绝缘气体或蒸气的环境中； 4.2.5无显著振动或冲击振动的地方； 4.2.6能防止雨雪与滴水的地方； 4.2.7与水平面的安装倾斜度不超过15°；
编号：D 624-00 (2007年重申批准) 常规硫化橡胶和热塑合成橡胶撕裂强度的标准测试方法1 此项标准在固定编号B 117下发布，紧随编号的数字表示标准采纳的年度，如果是修正，数字表示最后一次修正的年度。在括号内的数字表示最后一次重申批准的年度。上标ε表示自最后一次修正或重申批准以来的编辑改动。 此项标准已被批准供美国国防部下属机构使用。 1.范围 1.1 此测试方法描述了测定常规硫化橡胶和热塑合成橡胶撕裂强度的程序。 1.2以国际单位（SI）为单位的数值应被认为是标准。在括号内的数值起参照作用。 1.3此项标准不包括与其应用有关的所有的安全隐患。此项标准的使用者有责任在使用前建立合适的安全健康规范以及决定法规限制是否适用 2 参考文件 2.1 ASTM标准：2 D 412硫化橡胶和热塑合成橡胶的拉伸试验方法 D 1349橡胶规范---测试的标准温度 D 3182 混合标准化合物及制备标准硫化橡胶薄片用橡胶材料、设备及工序的标准实施规程 D 3183 橡胶实施规范---从橡胶制品中制备试验目的用试片 D 3676 橡胶的标准规程----尺寸测量 D 4483 评定橡胶和炭黑制造工业试验方法标准的精度的实施规程 2.2 ISO标准： ISO/34硫化橡胶----.撕裂强度的测定（裤型,角形和新月形试片）3 ------------------------------ 1此测试方法属于ASTM D 11橡胶委员会的工作范围，是其下属D11.10物理测试子委员会的直接责任。 目前的版本在2007.11.01批准，2008.01出版。原始的版本在1941年批准。上一个版本在2000年批准，编号为D 624-00ε1. 2如需参照ASTM 标准，访问ASTM网站https://www.doczj.com/doc/5d10650070.html,，或联系ASTM客户服务Service@https://www.doczj.com/doc/5d10650070.html,. 如需要《ASTM标准年鉴》的内容信息，浏览ASTM网站的标准索引页。 3 术语 3.1 橡胶的撕裂是机械破裂过程，在由割裂，缺陷或局部变形造成的受力集中处开始和扩散。下列定义解释了使用本标准所需的测量撕裂强度的不同方法。 3.2 此项标准特有的术语解释： 3.2.1 类型A撕裂强度----要使类型A试件（带割口新月形试件）上的割口扩大所需的最大撕裂力除以试件厚度。 3.2.2类型B撕裂强度----要使类型B试件（带割口突出端试件）上的割口扩大所需的最大撕裂力除以试件厚度。 3.2.3类型C撕裂强度----要使类型C试件（直角试件）上的割口扩大所需的最大撕裂力除以试件厚度。
正泰K G T微电脑时控开 关使用说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
正泰KG316T 微电脑时控开关 使用说明书 用途及适用范围 适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。 设置与使用 在使用本产品时请先装入电池，电池盖方向为电池正极。用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。本产品所有设置只有在取消键盘锁定功能后，才能进行。本说明书以8开8关为例，10、12、16组开关可参考设置。 1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图
2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液 晶显示屏将显示当前时间。 3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输 入所需开启时间，如图所示 4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。再按“校星期”键、“校时”键和“校分” 5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。如果每天只开，关一次，则必须按“取消/恢复” 键，将其余各组的时间消除，使液晶显示出“--；--”图样， 6．按“星期”键，可设定工作模式，如表所示
7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。 8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。 9．按动“自动/手动”键，可直接开、关电路。要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。 注意事项 1．本开关进线只能接交流220V电源，切勿接入其它电源。
2 2 1 6 - 0 2 KBZ —400 ，200/1140 、660 矿用隔爆型真空馈电开关产品使用说明书 甘肃容和矿用设备集团有限公司 2009.03.16 出版
1.产品型号及意义 KB □ / □ ----- 额定电流（A）/额定电压（V）真空 -------------------- 隔爆型 馈电开关 2.产品执行标准 MT871-2000《矿用隔爆真空馈电开关》 Q/RH012-2008?KBZ-630 （500，400，200）矿用隔爆型低压交流真空馈电开关》 3.防爆形式：矿用隔爆型防爆标志：Exdl。 4.用途及使用条件 4.1用途 KBZ-400, 200/1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz,电压660V、1140V,电流至400A （200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。 4.2使用条件 4.2.1海拔高度不超过2000m 4.2.2周围环境温度为-25?+40C； 4.2.3周围环境湿度不大于95%（+25C）； 4.2.4无破坏性绝缘气体或蒸气的环境中； 4.2.5无显着振动或冲击振动的地方； 4.2.6能防止雨雪与滴水的地方； 4.2.7与水平面的安装倾斜度不超过15°； 5.主要技术特征 5.1额定工作电压：660V 1140V;额定工作电流：400A, 200A； 5.2额定工作制：长期工作制； 5.3最大分断能力：1140V （COS?=0.3 7.5KA； 5.4操作方式：电动合、分闸，机械保持。 5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。 5.6进出线口：主回路进出线喇叭口4只，可穿入？32?？78的橡套电缆；控制线路喇叭口2只，可穿入？12??19橡套电缆。 6外行尺寸及质量 6.1馈电开关外形尺寸：700X 480X 720。 6.2馈电开关的重量：300K? 7结构概述 7.1馈电开关的隔爆外壳呈方形，座焊在撬形底座上，隔爆外壳分隔为两个空腔即接线腔与主腔。 7.2接线腔在主腔上方，它集中了全部主回路与控制回路的进出线端子，主回路电源进线端上罩有防护板，接线腔两侧各有两只主回路进出线喇叭口，两侧各有一只控制电路进出线喇叭口。 7.3主腔由腔壳体与前门包容组成，开关关闭时，前门与壳体采用快开门止扣连接；开关打开时，前门支承在壳体左侧的门轴上。 7.4交流真空断路器QF(ZK-400型)安装在主腔壳体的中央偏右侧,其左侧装有电源变压器
EY10撕裂强度测试仪 1.1产品简介 EY10 撕裂强度测试仪是一台超低功耗的埃尔门多夫(Elmendorf)法电子式撕裂强度测试仪，完全基于标准的扇摆摆锤，采用高精度的光电角度传感器，自动探测摆锤型号，USB口电压供电，最大量程128N的测试能力，可以单独测试，也可以连接电脑，为你提供准确的测试报告。 1.2技术指标 . l标准摆锤 (A-D): 8N,16N,32N,64N l可选附件摆锤 (E): 128N l测量精度: 1% of 摆锤最大测量力 l分辨率: 1mN l校准砝码: 50% 每种摆锤最大测量力 l单位: N, cN, mN, kgf, gf, lbf, ozf l测试样品层数:1 to 16 l样品最大厚度: 8mm l夹具间隙：2.5-3.5mm 连续可调 l刀口高度:15-20mm l刀片：合金刚 l外型尺寸: 360×250×360mm(W×D×H) l重量: 30Kg l电源: DC5V 1w l保修期：24个月 1.3技术特点 n自动摆锤型号检测，自动调零。 n基于标准扇摆的结构和高精度光电编码传感器，测试结果准确。 n低功耗设计，可以用电脑USB口供电，也可以用手机充电器供电。 n大量程设计，选择E摆锤，可以测试到128N. n两个夹具间隙2.5-3.5连续可调，刀片位置可调，满足各种标准。 n具有可以数字调节的显示屏背光系统。 n测试结果可以通过USB口传输到电脑，进行统计和做出完美测试报告，也可以保存为EXCEL格式。 1.4测试标准 纺织： GBT 3917.1,ASTM D 1424，DIN 53862，EN ISO 13937-1，ISO 4674-2，ISO 9290，M&S P29，NEXT 17，NF G07-149 塑胶： ASTM D 1922，GB/T 11999，ISO 6383-2，JIS K 7128-2，NF T54 141

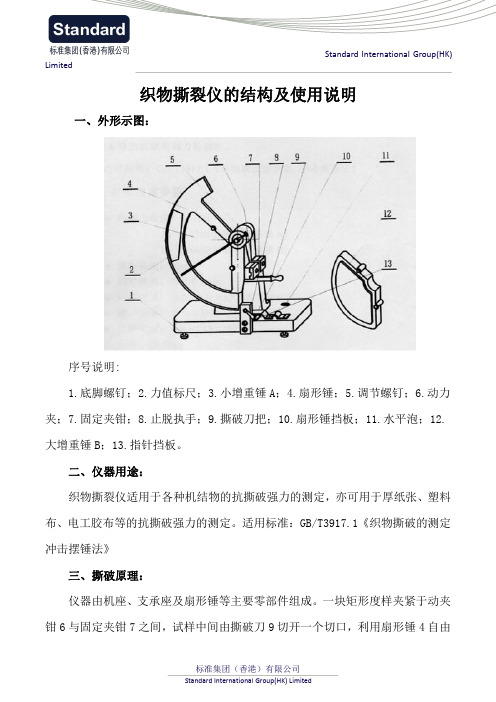

织物撕裂仪的结构及使用说明 一、外形示图： 序号说明: 1.底脚螺钉； 2.力值标尺； 3.小增重锤A； 4.扇形锤； 5.调节螺钉； 6.动力夹； 7.固定夹钳； 8.止脱执手； 9.撕破刀把；10.扇形锤挡板；11.水平泡；12.大增重锤B；13.指针挡板。 二、仪器用途： 织物撕裂仪适用于各种机结物的抗撕破强力的测定，亦可用于厚纸张、塑料布、电工胶布等的抗撕破强力的测定。适用标准：GB/T3917.1《织物撕破的测定冲击摆锤法》 三、撕破原理： 仪器由机座、支承座及扇形锤等主要零部件组成。一块矩形度样夹紧于动夹钳6与固定夹钳7之间，试样中间由撕破刀9切开一个切口，利用扇形锤4自由
