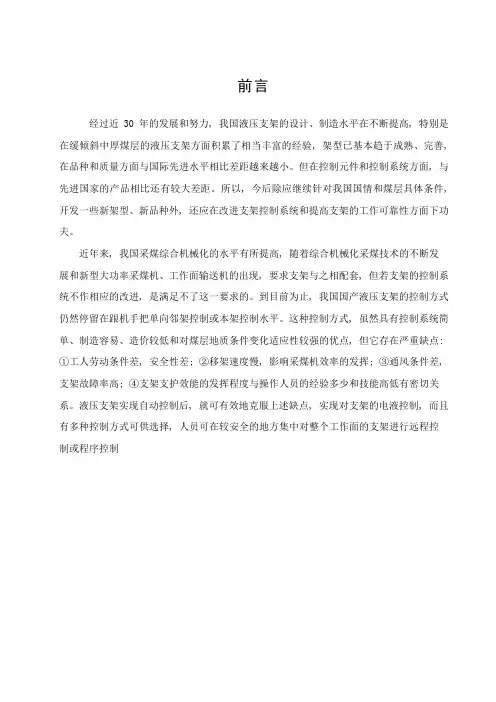

前言
经过近30 年的发展和努力, 我国液压支架的设计、制造水平在不断提高, 特别是在缓倾斜中厚煤层的液压支架方面积累了相当丰富的经验, 架型已基本趋于成熟、完善, 在品种和质量方面与国际先进水平相比差距越来越小。但在控制元件和控制系统方面, 与先进国家的产品相比还有较大差距。所以, 今后除应继续针对我国国情和煤层具体条件, 开发一些新架型、新品种外, 还应在改进支架控制系统和提高支架的工作可靠性方面下功夫。
近年来, 我国采煤综合机械化的水平有所提高, 随着综合机械化采煤技术的不断发展和新型大功率采煤机、工作面输送机的出现, 要求支架与之相配套, 但若支架的控制系统不作相应的改进, 是满足不了这一要求的。到目前为止, 我国国产液压支架的控制方式仍然停留在跟机手把单向邻架控制或本架控制水平。这种控制方式, 虽然具有控制系统简单、制造容易、造价较低和对煤层地质条件变化适应性较强的优点, 但它存在严重缺点: ①工人劳动条件差, 安全性差; ②移架速度慢, 影响采煤机效率的发挥; ③通风条件差,支架故障率高; ④支架支护效能的发挥程度与操作人员的经验多少和技能高低有密切关系。液压支架实现自动控制后, 就可有效地克服上述缺点, 实现对支架的电液控制, 而且有多种控制方式可供选择, 人员可在较安全的地方集中对整个工作面的支架进行远程控制或程序控制
1.液压支架的概述
1.1液压支架的组成
液压支架由顶梁、底座、掩护梁、立柱、推移装置、操纵控制系统等主要部分组成。
1.2液压支架的用途
在采煤工作面的煤炭生产过程中，为了防止顶板冒落，维持一定的工作空间，保证工作人员安全和各项作业正常进行，必须对顶板进行支护。而液压支架是以高压液体作为动力，由液压元件与金属构件组成的支护和控制顶板的设备，他能实现职称、切顶、移动和推移输送机等一套工序。实践表明液压支架具有支护性能好、强度高、移架速度快安全可靠等优点。液压支架与可弯曲输送机和采煤机组成综合机械化采煤设备，它的应用对增加采煤工作面产量、提高劳动生产率、降低成本、减轻工人的体力劳动和保证安全生产是不可缺少的有效措施。因此，液压支架是技术上先进、经济上合理、安全上可靠，是实现采煤综合机械化和自动化不可缺少的主要设备。
1.3液压支架的工作原理
液压支架在工作过程中，必须具备升、降、推、移四个基本动作，这些动作时利用泵站供给的高压乳化液通过工作性质不同的几个液压缸来完成的。
.
图1-1 液压支架的工作原理
Fig .1-1 Hydraulic pressure support principle of work
1) 升柱当需要支架上升支护顶板时，高压乳化液进入立柱的活塞腔，另一腔回液，推动活塞上升，使与活塞杆相连接的顶梁紧紧接触顶板。
2) 降柱当需要降柱时，高压液进入立柱的活塞杆腔，另一腔回液，迫使活塞杆下降，于是顶梁脱离顶板。
3) 支架和输送机前移支架和输送机的前移，都是由底座上的推移千斤顶来完成的。当需要支架前移时，先将柱卸载，然后高压液进入推移千斤顶的活塞杆腔，另一腔回液，以输送机为支点，缸体前移，把整个支架拉向煤壁；当需要推输送机时，支架支撑顶板后高压液进入推移千斤顶的活塞腔，另一腔回液，以支架为支点，使活塞杆伸出，把输送机推向煤壁。
1.4.液压支架架型的分类
按照液压支架在采煤工作面安装位置来划分有端头液压支架和中间液压支架。端头液压支架简称端头支架，专门安装在每个采煤工作面的两端。中间液压支架是安装在除工作面端头以外的采煤工作面上所有位置的支架。
目前使用的液压支架在分三类即：支撑式、掩护式和支撑掩护式支架。
1.4.1 支撑式支架
支撑式支架的架型有垛式支架和节式支架两种型式。如图1-2，前梁较长，支柱较多并呈垂直分布，支架的稳定性由支柱的复位装置来保证。因此底座坚固定，它靠支柱和顶梁的支撑作用控制工作面的顶板，维护工作空间。顶板岩石则在顶梁后部切断垮落。
这类支架具有较大的支撑能力和良好的切顶性能，适用于顶板坚硬完整，周期压力明显或强烈，底板较硬的煤层。
a b
图1-2 a—垛式b—节式
Fig.1-2 a—corduroy b—divisiona
1.4.2掩护式支架
掩护式支架有插腿式和非插腿式两种型式。如图1-3所示顶梁较短，对顶板的作用力均匀；结构稳定，抵抗直接顶水平运动的能力强；防护性能好调高范围大，对煤层厚度变化适应性强；但整架工作阻力小，通风阻力大，工作空间小。这类支架适用于直接顶不稳定或中等稳定的煤层。
.
a b c
图1-3 a—插腿式支架b—立柱支在掩护梁上非插腿式支架c—立柱支在顶梁上非插腿式支架
Fig.1-3 a－support b－leg piece on support c－leg piece on support
1.4.3支撑掩护式支架
支撑掩护式支架架型主要用：四柱支在顶梁上；二柱支在顶梁；一柱或二柱支在掩护梁上。支柱两排，每排1-2根，多呈倾斜布置，靠采空区一侧，装有掩护梁和四连杆机构。它的支撑力大，切顶性能好，防护性能好，结构稳定，但结构复杂，重量大，价贵，不便于运输。
这类支架适用于直接顶为中等稳定或稳定，老顶有明显或强烈的周期来压，瓦斯储量较大的中厚或厚煤层中。
1.5液压支架设计目的、要求和设计支架必要的基本参数
1.5.1设计目的
采用综合机械化采煤方法是大幅度增加煤炭产量、提高经济效益的必由之路。为了满足对煤炭日益增长的需要，必须大量生产综合机械化采煤设备，迅速增加综合机械化采煤工作面。而每个综采工作面平均需要安装150台液压支架，可见对液压支架的需要量是很大的。
由于不同采煤工作面的顶底板条件、煤层厚度、煤层倾角、煤层的物理机械性质等的不同，对液压的要求也不用。为了有效的支护和控制顶板，必须设计出不同类型和不同结构尺寸的液压支架。因此，液压支架的设计工作是很重要的。由于液压支架的类型很多，因此其设计工作量也是很大的，由此可见，研制和开发新型液压支架是必不可少的一个环节。
经过近30 年的发展和努力, 我国液压支架的设计、制造水平在不断提高, 特别是在缓倾斜中厚煤层的液压支架方面积累了相当丰富的经验, 架型已基本趋于成熟、完善, 在品种和质量方面与国际先进水平相比差距越来越小。但在控制元件和控制系统方面, 与先进国家的产品相比还有较大差距。所以, 今后除应继续针对我国国情和煤层具体条件, 开发一些新架型、新品种外, 还应在改进支架控制系统和提高支架的工作可靠性方面下功夫
1.5.2对液压支架的基本要求
1) 为了满足采煤工艺及地质条件的要求，液压支架要有足够的初撑力和工作阻力，以便有效地控制顶板，保证合理的下沉量。
2) 液压支架要有足够的推溜力和移架力。推溜力一般为100KN左右；移架力按煤层厚度而定，薄煤层一般为100KN~150KN，中厚煤层一般为150KN~250KN，厚煤层一般为300KN~400KN。
3) 防矸性能要好。
4) 排矸性能要好。
5) 要求液压支架能保证采煤工作面有足够的通风断面，从而保证人员呼吸，稀释有害气体等安全方面的要求。
6) 为了操作和生产的需要，要有足够宽的人行道。
7) 调高范围要大，照明和通讯方便。
8) 支架稳定性要好，底座最大比压要小于规定值。
9) 要求支架有足够的刚度，能够承受一定的不均匀载荷和冲击载荷。
10) 在满足强度条件下，尽可能减轻支架重量。
11) 要易于拆卸，结构要简单。
.
12)液压元件要可靠。
1.5.3设计液压支架必需的基本参数
1).顶板条件
根据老顶和直接顶的分类，对支架进行选型。
2).最大和最小采高
根据最大和最小采高，确定支架的最大和最小高度，以及支架的支护强度。
3).瓦斯等级
根据瓦斯等级，按保安规程规定，险算通风断面。
4).底板岩性及小时涌水量
根据底板岩性和小时涌水量验算底板比压。
5).工作面煤壁条件
根据工作面煤壁条件，决定是否用护帮装置。
6).煤层倾角
根据煤层倾角，决定是否用防倒放滑装置。
7).井筒罐笼尺寸
根据井筒罐笼尺寸，考虑支架的运输外形尺寸。
8).配套尺寸
根据配套尺寸及支护方式来计算顶梁长度
详细DWG图纸请加：三二③1爸爸五四0六
全套资料低价拾元起
2液压支架基本技术参数的确定
2.1原始条件
掩护式液压支架，煤层厚度为2.3~2.9m，老顶为2级，直接顶为1类2.2基本技术参数
1）支架的高度
