仪征联众热电有限公司汽轮机阀门操作规范 1.阀门常规操作要求 1.1运行人员应熟悉和掌握阀门传动装置的结构和性能,正确识别阀门方向、开度标志、指示信号。 1.2正常人力能操作的阀门,严禁借助杠杆和阀门扳手开启或关闭阀门。 1.3较大口径的设有旁路阀的阀门,如主蒸汽母管阀门、给水出口门等,开启时,应先打开旁路阀,待阀门两侧压差减小后,再开启主阀门。关闭阀门时,首先关闭旁路阀,然后在关闭主阀门。 1.4对有标尺的阀门,应检查全开或全关的指示位置。明杆闸阀和截止阀应记住它们全开和全关位置,避免全开、全关时顶撞死点。1.5对全关阀门,应通过阀门后相关温度、压力等参数和就地听音等方法判断该阀门是否已关严,严禁盲目强行压紧已全关阀门,尤其全关闸阀时,严禁用力过猛顶撞闸板。 1.6正常情况下,不得把闸阀、截止阀等阀门做调节或节流使用,防止冲蚀密封面,使阀门过早损坏,若必须采用截止阀做调节或节流使用,应征得部门领导同意后可将截止阀短时间做调节或节流使用。 1.7阀门手轮、手柄损坏或丢失后,应及时通知设备部配置,不准用活动扳手或管子钳等代用。 1.8各种预调式减压阀,如:润滑油系统、电液油系统、加热蒸汽至除氧器减压阀等,运行人员严禁擅自调整,必须通知设备部人员现场共同调整。
1.9各种预调式安全门,如:高低加、汽机排汽缸、除氧本体、连排本体、三抽管道等,设备部人员应定期校验其动作值及密闭性。 1.10对于运行中处于真空环境下的阀门,应由设备部人员定期检查其密闭性。 1.11新安装的管道、阀门,应采用微开办法,让高速介质冲走异物,再轻轻关闭。反复上述操作后再进行正常操作。 1.12阀门手轮、手柄直径(长度)<320mm的,只允许一个人操作,直径≥320mm的,允许两人共同操作,或允许一人借助长度不超过 0.5m长的阀门扳手操作阀门。 1.13闸阀和截止阀之类的阀门,关闭或开启到头(即下死点或上死点)要回转四分之一~二分之一圈,以利于检查阀门开关状态。同时也可避免开、关过紧,损坏阀件。 1.14开启球阀、蝶阀时,当阀杆顶面的沟槽与通道平行,表明阀门在全开位置;当阀杆向左或向右旋转90o时,沟槽与通道垂直,表明阀门在全关位置。此类阀门严禁向超过0o或90o的方向再旋转。 1.15止回阀的安装方向应正确(箭头方向与工质流动方向一致)。1.16电动阀门在电动关闭位置后,再手动继续关闭,严禁借助杠杆或扳手关闭,检查其关闭位置的预留开度应合适,一般预留开度为1/3圈以下。 1.17安装截止阀时,必须按阀体标示流向安装;未明确标示此门流向时,应正装(即低进高出);如遇DN100以上截止阀,需调整其特性时,在密封材料允许范围内可采用反装(既高进低出),但应做好阀
闸阀---使用安装说明书 目录 一、用途和主要性能规范 2 ?用途2 ?主要性能规范2二、执行标准 2 ?执行标准2三、工作原理和结构说明 3 ?结构说明3 四、主要零件材料 4 五、安装、维护与使用注意事项 4 ?安装4 ?维护及使用注意事项5
一、用途和主要性能规范 ?用途 闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。 ?主要性能规范 二、执行标准: GB/T12232-2005通用阀门法兰连接铁制闸阀 三、结构说明 ?结构特点 A、阀体和阀盖采用精密铸造法铸造,一次成型 C、阀门采用双法兰联接。 D、所有手轮上都铸有开启的旋向箭头,手动操作机构正常操作力不大于120NM,阀门均能一个人轻松操作。 G、阀体能承受1.5倍额定压力,且阀体不发生变形 四、主要零件材料
五、安装、维护与使用注意事项 ?安装 1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。 3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。 4、带传动机构的闸阀,按产品使用说明书的规定安装。 5、如果阀门经常开关使用 , 每月至少润滑一次。 ?维护与使用注意事项 1.阀门应存放在干燥的室内,堆放整齐,不允许露天存放,以防损坏和腐蚀。 2.若阀门长期存放的,应定期检查,并在加工面上涂防锈油。 3.应定期检查阀门及其相关的管线路情况。应定期清洁阀门。 4.阀门在冬天或北方寒冷的地区,开始可能出现微量的泄漏,这不属于质量问题, 待使用时即恢复正常。 六、主要连接尺寸图
编号:SM-ZD-22101 手动阀门安全操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制:____________________ 审核:____________________ 批准:____________________ 本文档下载后可任意修改
手动阀门安全操作规程 简介:该规程资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员 之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整 体计划目标统一,行动协调,过程有条不紊。文档可直接下载或修改,使用时请详细阅 读内容。 手动阀门是使用最广的阀门,它的手轮或手柄,是按照普通的人力来设计的,考虑了密封面的强度和必要的关闭力。因此不能用长杠杆或长板手来板动。有些人习惯于使用板手,应严格注意,不要用力过大过猛,否则容易损坏密封面,或板断手轮、手柄。 启闭阀门,用力应该平稳,不可冲击。某些冲击启闭的高压阀门各部件已经考虑了这种冲击力与一般阀门不能等岗。 对于蒸气阀门,开启前,应预先加热,并排除凝结水,开启时,应尽量徐缓,以免发生水击现象。 当阀门全开后,应将手轮倒转少许,使螺纹之间严紧,以免松动损伤。 对于明杆阀门,要记住全开和全闭时的阀杆位置,避免全开时撞击上死点。并便于检查全闭时是否正常。假如阀办
五大类阀门使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
D3/6/971J(X)蝶阀 使 用 说 明 书
D3/6/971J(X)对夹式蝶阀使用说明书 该系列蝶阀为软密封对夹式,驱动装置通过阀轴带动阀板作0-90゜范围旋转,作起闭和调节动作。 1.压力级:, MPa; 2.使用温度:-15℃---75℃; 3.适用介质:水、蒸汽、天然气、食品、药品、油类。 一、结构特点: 1、结构简单紧凑,90゜范围内旋转起闭迅速、准确; 2、操作扭矩小,省力轻巧; 3、双向密封、泄漏量为零。 二、安装使用注意事项: 1、该系列蝶阀可以安装在任意位置的管道上,客户根据自动控制系统的要求,结合驱动装置进行安装,安装位置应保证使用、维修方便; 2、该系列蝶阀可双向使用无需考虑介质流向; 3、存放应保持干燥,阀板处于微闭状态(约3~5°); 4、安装前应清理阀门内腔,不允许有污物附着。 5、驱动装置具体安装、使用、贮存、保管等注意事项,按相关要求执行。 三、常见故障及排除方法:
Z41H 闸阀 使 用 说 明 书
Z41H 闸阀使用说明书 Z41H闸阀为阀板在阀杆的带动下,沿阀座密封面作升降运动而达到启闭的目的。 1、压力级:, , MPa, , MPa,10 MPa; 2、使用温度:-29℃---425℃ 3、使用介质:水、蒸汽、油品等非腐蚀性介质。 一、结构特点 1、阀体通道为全通径,流体阻力小。 2、介质可从闸阀二侧任意方向流过,不受介质流动方向的限制。 3、全开对密封面受冲蚀性较小,密封性能好。 二、维护保养 1、运输途中的维护 阀门在运输途中应注意要轻装轻卸,以防止法兰密封面磕碰损坏,应将密封面擦干净后再关闭。要确保油漆、铭牌和法兰密封面的完好,现场要作好防雨、防尘工作。 2、保管中的维护 对入库的阀门,要认真擦拭、清洗阀门在运输过程中的积水和灰尘,对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道的密封盖要封好,以免赃物进入。对在运输中损坏、丢失的阀门零件,应及时配齐。 3、阀门安装注意事项
《轮机自动化》课程导学 一、课程与其他课程的联系 《轮机自动化》是一门综合性、实践性很强的课程,是学生在完成船舶柴油机、船舶辅机、船舶动力装置、现代轮机监控技术等课程,并完成为期一个月的上船认识实习后,对船舶机械的理论、工作原理和感性认识培养之后,进一步进行船机自动化设备管理与设计能力培养的一门重要专业基础课,是学生后续进行轮机模拟器训练、陆地机舱综合训练、毕业实习等综合实践性课程学习所必需的自动控制理论与实践的技术基础。 二、课程学习目标 轮机自动化属于轮机管理专业的专业课性质。其目的是讲解轮机自动化所涉及的基本控制理论和船舶机舱典型自动控制系统的组成、结构、工作原理、管理要点和故障分析方法,为学生能够适应现代船舶机舱的管理奠定基础。通过学习,学生应对船舶轮机设备有一个总体的、全貌的了解;掌握反馈控制系统的基本原理和调节器的作用规律,具有应用基本理论知识分析和解决生产技术问题的基本能力;掌握实船各种设备与系统的自动化设备原理和管理方法,具备分析解决现场工程问题的能力。 三、课程内容及学时分配 《轮机自动化》课程是大连海事大学轮机工程学院轮机工程专业的一门主干专业基础课,它包括船舶机舱各种控制、监视系统及各种自动化仪表、控制元件和逻辑元件包括计算机在内的工作原理及操作管理的内容,是轮管专业学生必须重点掌握的专业基础课,在轮管专业教学培养计划中占有非常重要的地位。随着船舶自动化的不断发展.课程内容和实验设备得到了不断的更新.其中教材每当4-5年更新一次,每次都由我教研室主编,而且都是全国通用教材,实验设备先进。课程目标是讲解轮机自动化所涉及的基本控制理论和船舶机舱典型自动控制系统的组成、结构、工作原理、管理要点和故障分析方法,为学生能够适应现代船舶机舱的管理奠定基础。 课程教学计划学时为54,其中理论教学内容占48学时,实验教学内容占6学时。课程内容包含14个部分,其中的课程内容和对应的学时分配如下:反馈控制系统的基本概念4学时、调节器基本作用规律6学时、传感器和变送器4学时、执行机构2学时、船舶冷却水温度自动控制系统4学时、燃油粘度自动控制系统4学时、分油机自动控制系统2学时、船用燃油辅锅炉的自动控制系统4学时、阀门遥控及液舱遥测系统2学时、主机遥控系统基础
阀门安装使用说明书 -阀门安装的质量、直接影响使用效果 --阀门安装使用之前请务必仔细阅读以下说明书*****阀门
1、阀门的安装及拆卸的注意事项 1.1维护保养和安装使用注意要点 一).阀门应放在干燥通风的室,通径两端须密封防尘; 二).长期存放应定期检查,并在加工表面上涂油,防止锈蚀; 三).阀门安装前应仔细核对标志是否与使用要求相符; 四).安装时应清洁腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧; 五).阀门应按照允许的工作位置安装,但须注意检修和操作的方便; 六).使用中,不可将闸阀部分开启调节流量,以免在介质流速较高时使密封面损坏,宜全开或全闭; 七).在开启或关闭时旋转手轮,不宜借助其它辅助杠杆; 八).传动件应定期加油润滑; 阀门使用时应经常在转动部分注油,阀杆梯形螺纹部分涂油 九).安装后应定时检修,清楚腔的污垢,检查密封面,阀杆螺母磨损情况; 十). 应有一套科学正确的安装作业标准,检修应进行密封性能实验,并做好详细的记录以备考察. 十一)其他注意事项: 1)阀门一般应在管路安装之前定位。配管要自然,位置不对不能硬扳,以免留下预应力; 2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验,要求灵活无卡壳现象; 3)液体阀应配置成阀杆与水平成10°倾斜角,避免液体顺着阀杆流出,冷损增加;更主要的是要避免 液体触及填料密封面,使之冷硬而失去密封作用,产生泄漏; 4)安全阀的连接处应有弯头,避免直接冲击阀门;另外要保证安全阀不结霜,以免工作时失效; 5)截止阀的安装应使介质流向与阀体上标示的箭头一致,使阀门关闭时压力加在阀顶的锥体上,而填 料不受负荷。但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀),可有意识地反装,以借助介质压力使之紧闭; 6)大规格的闸阀、气动调节阀应该竖装,以免因阀芯的自重较大而偏向一方,增加阀芯与衬套之间的 机械磨损,造成泄漏; 7)在拧紧压紧螺钉时,阀门应处于微开状态,以免压坏阀顶密封面; 8)所有阀门就位后,应再作一次启闭,灵活无卡住现象为合格; 9)大型空分塔在裸冷后,在冷态下对连接阀门法兰预紧一次,防止常温不漏而在低温下发生泄漏的现 象; 10)严禁在安装时把阀杆当脚手架攀登 11)200℃以上的高温阀门,由于安装时处于常温,而正常使用后,温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操作人员要注意这一工作,否则容易发生泄露。 12)天气寒冷时,水阀长期闭停,应将阀后积水排除。汽阀停汽后,也要排除凝结水。阀底有如丝堵,可将它打开排水。 13)非金属阀门,有的硬脆,有的强度较低,操作时,开闭力不能太大,尤其不能使猛劲。还要注意辟免对象磕碰。 14)新阀门使用时,填料不要压得太紧,以不漏为度,以免阀杆受压太大,加快磨损,而又启闭费劲。 1.2作业体制和作业现场 1.2. 1在进行施工时,施工承包单位、安全主管部门、工厂生产部门及施工单位要充分进行协调,以 明确作业责任围。 1.2.2专职负责人要在各自的作业责任区现场工作。 1.2.3 拆除或安装阀门时,先要受到这种作业影响的一定围的日常生产作相应的变更和安排,并

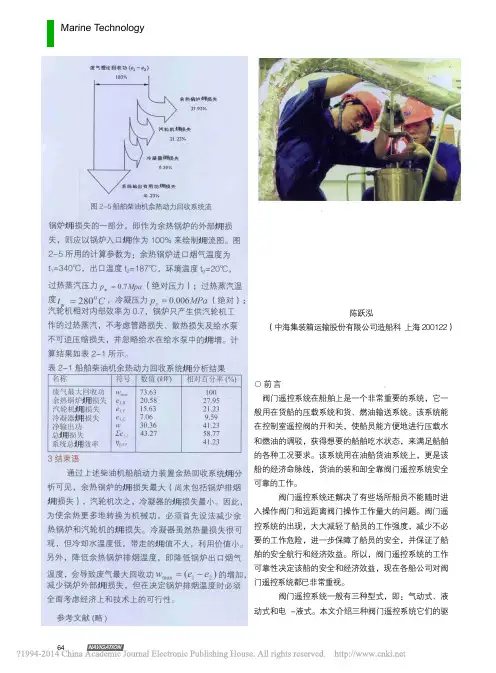

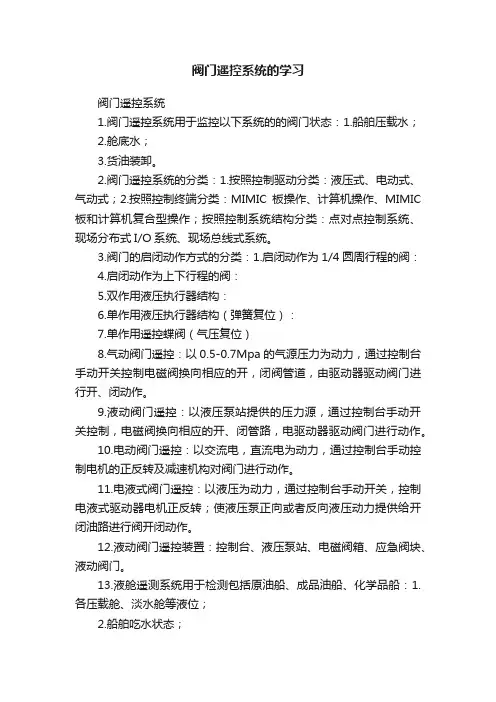

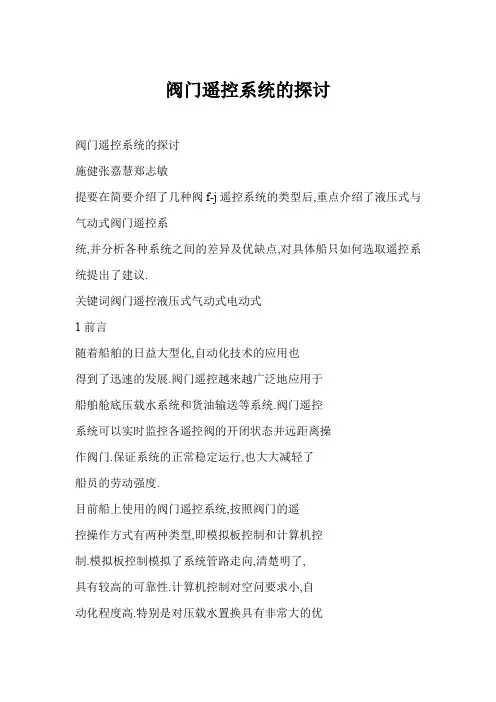

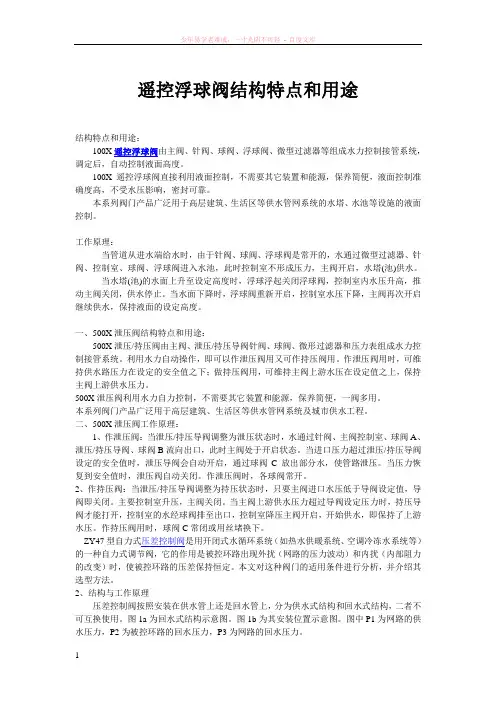

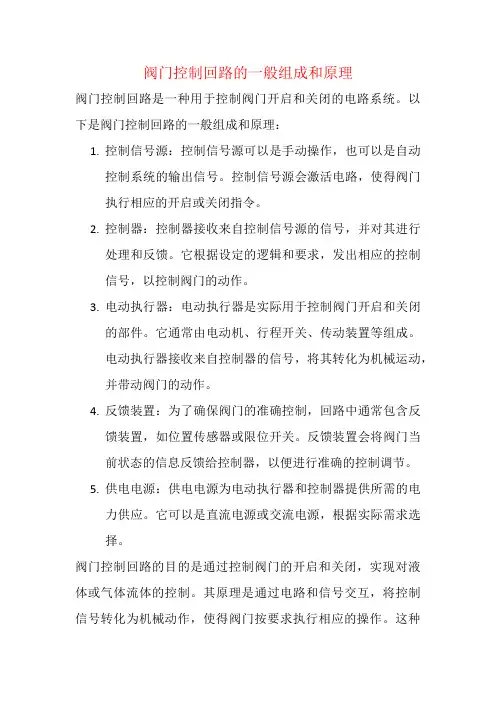

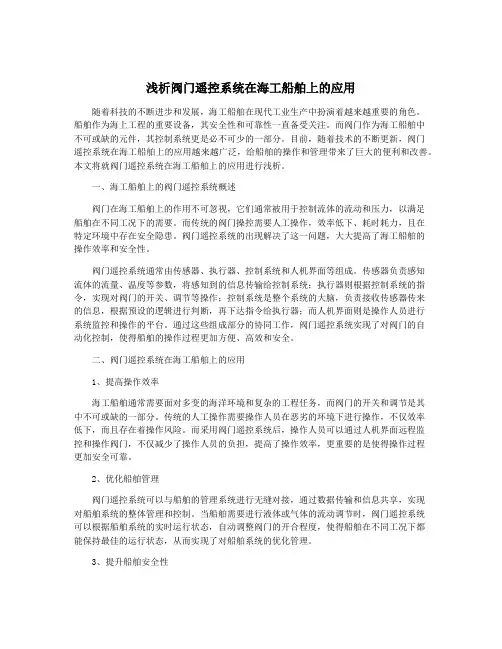

电动阀门遥控装置说明书 前言 电动阀门遥控装置,依据《GB/T24293-2010普通型阀门电动装置技术条件》等技术文件设计和制造。本系统由模块化集成,用户可以根据不同类型的船舶以及遥控阀门控制的管系,来选用各种模块形式,从而集成您所需要的阀门遥控系统。 1.用途 电动阀门遥控系统主要适用于各类船舶以及其它所需远程遥控液压阀门的处所。在船舶方面它适用与对压载水、仓底水、货油输送、液体输送等方面管系的自动控制。本系统也适用于其它行业,例如石油、化工、自来水等方面需要对流体进行自动控制的管系。但是,当流体具有腐蚀性或易燃易爆性质时,应在订货时由用户以书面的方式,作出特别说明。 2.基本原理 阀门的开启或关闭是由安装在阀门杆上的电动执行器来完成的。通过设在中控室的中控台上电脑或控制箱上模拟板上的按钮来控制电动执行器内部电机正、反转来控制阀门的开启或关闭。“控制箱”可以安装在控制室或容易操作的地方。 为了更好的理解阀门遥控系统的基本原理,可以参照以下框图: 系统框图
CJPF86/SC 5x1.5mm2电源/POWER AC220V 50Hz 1Ph 船厂供 SHIPYARD SUPPLY 图1电动阀门遥控装置的系统图 3主要技术性能 3.1中央控制站主要技术参数 3.1.1显示器:HP ProDisplay P221(21.5') 3.1.2计算机主机:HP EliteDesk800G1TWR 硬盘:500GB7200RPM SATA6G 内存:2GB DDR3-1333 处理器:Intel Pentium G630 3.1.3不间断电源:BX1100CI-CN 3.2控制箱 3.2.1电源电压:AC220V50Hz1Ph; 3.2.2使用环境温度:-20℃~+45℃; 3.2.3外壳防护等级:IP22; 3.2.4安装方式:挂壁式。 3.4电动阀门 电动阀门由蝶阀和执行器组合而成,其技术参数如下:
Z41H 闸阀使用说明书 Z41H 闸阀为阀板在阀杆的带动下,沿阀座密封面作升降运动而达到启闭的目的。 1、压力级:1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa; 2 、使用温度: -29℃ ---425 ℃3、使用介质:水、蒸汽、油品等非腐蚀性介质。一、结构特点 1、阀体通道为全通径,流体阻力小。 2、介质可从闸阀二侧任意方向流过,不受介质流动方向的限制。 3、全开对密封面受冲蚀性较小,密封性能好。二、维护保养1、运输途中的维护 阀门在运输途中应注意要轻装轻卸,以防止法兰密封面磕碰损坏,应将密封面擦干净后再关闭。要确保油漆、铭牌和法兰密封面的完好,现场要作好防雨、防尘工作。2、保管中的维护 对入库的阀门,要认真擦拭、清洗阀门在运输过程中的积水和灰尘,对容易生锈的加工面、 阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道的密封盖要封好,以免赃物进入。对在运输中损坏、丢失的阀门零件,应及时配齐。3、阀门安装注意事项 3.1、阀门搬运时要小心轻放,更不允许丢掷,以免阀杆扭断及各 部件损伤。 3.2、在安装时应清除阀腔内部和管道中尘屑杂物,以避免擦伤阀体与阀板密封面,以致发 生渗漏。 3.3、带传动机构的闸阀(如齿轮传动、电动、气动或液动等)均应严格按传动机构使用说 明的规定安装,安装位置应保证阀门的使用,维修方便,阀门应直立安装。 3.4、阀门传动机构的安装、使用、贮存、保管应按执行机构使用说明书执行。 3.5、手轮、传动机构均不允许作起吊用,并严禁碰撞。 3.6、手动闸阀应靠旋转手轮使之启闭, 不得借助于其他杠杆。 3.7、在操作过程中应保持介质和阀件的清洁,发现任何缺陷 和故障,应及时排除。4、运转中的维护 阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转的状态。以达到开启灵活的目的,不允许在运行中对阀门进行敲打。 三、常见故障的预防和排除 常见故障 产生原因 预防措施 排除方法 开不起 1、 T 型槽断裂。 2、传动部位卡阻、磨损、锈蚀。 3、阀板卡死在阀体内。 4、阀杆螺母失效。 5、闸阀长期处于关闭状态下锈死。 6、阀杆受热后顶死闸板1、T 型槽应圆弧过渡,开启时不允许超过上死点。2、保持传动部位旋转灵活,润滑良好,清洁无尘。3、关闭力适当,不使用杠杆扳手。4、在条件允许的情况下,经常开启一下,以防锈蚀。关闭的阀门在升温的情况下,间隔一定时间开启。 1、停车卸压后,修
遥控信号阀(21K) 系统未端测试阀(21K) 系统湿式报警阀(22K) 系统干式报警阀(21K) 水流指示器(21K) 水力警铃(21K) 平面未端测试阀(21K) 平面湿式报警阀(21K) 平面干式报警阀(21K) 系统吸水喇叭口(21K) 平面吸水喇叭口(21K) 疏水器(21K) 遥控信号阀(21K) 闸阀(21K) 系统角阀(21K) 延时自闭冲洗阀(21K) 系统浮球阀(22K) 吸气阀(21K)
水位控制阀(21K) 球阀(21K) 气开隔膜阀(22K) 气闭隔膜阀(21K) 平面自动排气阀(21K) 平面浮球阀(21K) 截止阀DN50(21K) 截止阀DN40(21K) 减压阀(21K) 隔膜阀(22K) 止回阀(21K) 防污止回阀(21K) 轴侧左蝶阀(22K) 轴侧右蝶阀(22K) 蝶阀(21K) 调节阀门(22K) 电磁阀(22K) 弹簧安全阀(21K)
减压孔板(21K) Y形除污器(21K) 闸阀(47K) 闸阀2(65K) 截止阀2(31K) 浮球阀(57K) 调压器安装大样(87K) Y形过滤器(44K) 液压浮球阀(38K) 止回阀(38K) 截止阀(39K) Y型除污器(38K) 球阀(41K) 消防报警阀(41K) 电磁阀(39K) 弹簧安全阀(39K) 末端测试阀_系统(39K) 末端测试阀_平面(39K)
末端放水阀(39K) 泄压阀(40K) 防污隔断阀(39K) 止回阀_带法兰(39K) 两浮球阀(39K) 角阀2(39K) 截止阀_带法兰(39K) 吸气阀(40K) 小便器感应式冲 洗..(39K) 自闭式冲洗阀(40K) 自动排气阀(39K) 角阀(39K) 大便器感应式冲 洗..(39K) 蝶阀45度无法兰(39K) 蝶阀45度带法兰(39K) 报警阀(40K) Y形过滤器_平面(42K) Y形过滤器_侧面(40K)
驻修小结 阀门是化工管路上控制介质流动的一种重要附件,阀门由阀体、启闭机构、阀盖三大部分组成,下面是本人驻修阀门的一些小结阀门使用前的检查 1 阀门内外表面有无砂眼,裂纹等缺陷。 2 阀座与阀体结合是否牢固,阀芯与阀座是否吻合,密封面有无缺陷。 3阀杆与阀芯链接是否灵活可靠,阀杆有无弯曲,螺纹有无损害,腐蚀。 4填料,垫圈是否老化损坏。 5阀门开启是否灵活。 阀门常见问题 1与管路连接处的法兰,螺纹泄漏。 2填料函泄漏,腰垫泄漏及阀杆开不动 3阀芯与阀座间关不严形成内泄漏。 (一)方向和位置 许多阀门具有方向性,例如截止阀、节流阀、减压阀、止回阀等,如果装倒装反,就会影响使用效果与寿命(如节流阀),或者根本不起作用(如减压阀),甚至造成危险(如止回阀)。一般阀门,在阀体上有方向标志;万一没有,应根据阀门工作原理,正确识别。截止阀
的阀腔左右不对称,流体要让其由下而上通过阀口,这样流体阻力小(由形状所决定),开启省力(因介质压力向上),关闭后介质不压填料,便于检修,这就是截止阀为什么不可安反的道理。其它阀门也有各自的特性。 阀门安装位置,必须方便于操作:即使安装暂时困难些,也要为操作人员的长期工作着想。最好阀门手轮与胸口取齐(一般离操作地坪1.2米),这样,开闭阀门比较省劲。落地阀门手轮要朝上,不要倾斜,以免操作别扭。靠墙机靠设备的阀门,也要留出操作人员站立余地。要避免仰天操作,尤其是酸碱、有毒介质等,否则很不安全。闸门不要倒装(即手轮向下),否则会使介质长期留存在阀盖空间,容易腐蚀阀杆,而且为某些工艺要求所禁忌。同时更换填料极不方便。明杆闸阀,不要安装在地下,否则由于潮湿而腐蚀外露的阀杆。 升降式止回阀,安装时要保证其阀瓣垂直,以便升降灵活。 旋启式止回阀,安装时要保证其销轴水平,以便旋启灵活。 减压阀要直立安装在水平管道上,各个方向都不要倾斜。 (二)施工作业 安装施工必须小心,切忌撞击脆性材料制作的阀门。 安装前,应将阀门作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。 阀门起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在法兰上。
阀门操作注意事项及装拆维护 一、操作阀门的注意事项: 阀门是热力系统中的一个重要部件,运行人员经常要和阀门打交道,因此必须熟悉和掌握阀门的结构和性能,正确识别阀门方向、开度标志、指示信号,应能熟练准确地调节和操作阀门及时果断地处理各种应急故障。操作时主要注意以下几类: 1. 识别阀门的开关方向。一般手动阀,手轮顺时针旋转方向表示阀门关闭方向,逆时针方向表示阀门开启方向,有个别阀门方向与上述启闭相反,操作前应检查启闭标志后再操作,旋塞阀阀杆顶面的沟槽与通道平行,标明阀门在全开位置,当阀杆旋转90°,沟槽与通道垂直,标明阀门在全关位置,有的旋塞阀以扳手与通道平行为开启,垂直为关闭。三通、四通的阀门操作应按开启、关闭换向的标记进行。 2. 用力要适当,操作阀门时,用力过大过猛容易损坏手柄,手轮,擦伤阀杆和密封面,甚至压坏密封面,切勿使用大扳手启闭小的阀门,防止用力过大,损坏阀门。 3. 开启蒸汽阀门前,必须先将管道预热,排除凝结水,开启时要缓慢开启,以免产生水锤现象,损坏阀门和设备。 较大口径的阀门设有旁通阀,开启时,应先打开旁通阀,待阀门两边压差减小后,再开启大阀门。关闭时,首先关闭旁通阀,然后再关闭大阀门。 闸阀、截止阀类阀门开启到头,要回转1/4—1/2圈,有利于操作检查,以免拧得过紧,损坏阀件。 二、阀门的常见故障: 1. 介质外漏:由于阀门进、出口法兰、阀盖、阀杆密封处填料损坏及阀体有砂眼、裂纹等,一般需检修专业人员处理。 2. 阀门关闭不严()。原因是阀门没有关到底,密封面有杂物,解决办法是:检查阀门开度是否在全关闭位置,或再开启阀门几圈后重关严,还有一种是密封面吹损,需要检修人员检修。 3. 阀门开关不动,原因有阀门关的过紧或开的过大,此时应首先检查分析阀门所处的状态,切忌盲目用力过度去操作,以防损坏阀门,如阀门卡涩锈死要设法修理。 4. 阀芯脱落。阀杆螺母损坏等均会引起阀门启闭不正常,如明杆阀门的阀杆转动,阀门开关没有尽头等,运行人员要凭经验分析判断。
本技术公开了一种半潜式平台吊运压载水平衡补偿控制系统,包括在半潜式平台设置有的压载舱和连接于压载舱的补偿舱;压载舱的输入口设置有阀门;吊机驾驶室内设置有压载水遥控板,压载水遥控板连接于PLC控制箱;PLC控制箱连接于阀门以及液位传感器;压载水遥控板上设置有控制阀门开关的按钮以及显示阀门开关的指示灯;操作时,压载控制员根据吊机所调运重物的重量向补偿舱内注入不轻于重物重量的水,吊机的驾驶员根据重物调起调出情况通过压载水遥控板控制阀门;本技术可实现吊机吊运压载水平衡补偿系统的便捷与安全操控。 权利要求书 1.一种半潜式平台吊运压载水平衡补偿控制系统,其特征在于,包括在半潜式平台的四个角均设置有的压载舱,以及通过管道连接于所述压载舱的补偿舱;所述压载舱的输入口设置有 阀门;所述压载舱和所述补偿舱内均设置有液位传感器;
放置于所述半潜式平台上的吊机的驾驶室内设置有压载水遥控板,所述压载水遥控板通过控制电缆连接于PLC控制箱;所述PLC控制箱连接于所述阀门以及所述液位传感器;所述压载水遥控板上设置有控制所述阀门开关的按钮以及显示所述阀门开关的指示灯; 所述PLC控制箱包括PLC处理器,以及均连接于所述PLC处理器的模拟量输入模块、数字量输入模块、数字量输出模块以及串行通讯模块;所述模拟量输入模块连接于所述液位传感器,所述数字量输入模块分别连接所述阀门以及所述压载水遥控板;所述数字量输出模块连接于所述阀门;所述串行通讯模块连接于一个触摸屏电脑; 所述控制系统的控制方法如下: S1:压载控制员通过所述触摸屏电脑切断所述压载水遥控板对于所述阀门的控制; S2:压载控制员通过所述触摸屏电脑关闭所述阀门,向补偿舱内注入不轻于所述重物重量的水; S3:压载控制员通过所述触摸屏电脑将所述阀门的控制权转移至所述压载水遥控板; S4:若处于半潜式平台的吊机从外界平台调入重物,则所述吊机的驾驶员在调起重物的同时通过所述压载水遥控板打开最远离所述吊机的所述压载舱的所述阀门;若处于半潜式平台的吊机从所述半潜式平台调出重物于外界平台,则所述吊机的驾驶员在放下重物于外界平台的同时通过所述压载水遥控板打开最接近所述吊机的所述压载舱的所述阀门。 2.根据权利要求1所述半潜式平台吊运压载水平衡补偿控制系统,其特征在于,所述压载水遥控板通过控制电缆连接于吊机滑环接线箱,所述吊机滑环接线箱通过控制电缆连接于所述PLC控制箱。 3.根据权利要求1所述半潜式平台吊运压载水平衡补偿控制系统,其特征在于,所述压载水遥控板和所述PLC控制箱内均设置有可控制所有所述阀门关闭的应急关阀。 4.根据权利要求1所述半潜式平台吊运压载水平衡补偿控制系统,所述补偿舱的高度高于所
阀门安装使用说明书 1、阀门的安装及拆卸的注意事项 1.1维护保养和安装使用注意要点 一).阀门应放在干燥通风的室内,通径两端须密封防尘; 二).长期存放应定期检查,并在加工表面上涂油,防止锈蚀; 三).阀门安装前应仔细核对标志是否与使用要求相符; 四).安装时应清洁内腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧; 五).阀门应按照允许的工作位置安装,但须注意检修和操作的方便; 1.2其他注意事项: 1)阀门一般应在管路安装之前定位。配管要自然,位置不对不能硬扳,以免留下预应力; 2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验,要求灵活无卡壳现象; 3)液体阀应配置成阀杆与水平成10°倾斜角,避免液体顺着阀杆流出,冷损增加;更主要的是要避免液体触及填料密封面,使之冷硬而失去密封作用,产生泄漏; 4)安全阀的连接处应有弯头,避免直接冲击阀门;另外要保证安全阀不结霜,以免工作时失效; 5)截止阀的安装应使介质流向与阀体上标示的箭头一致,使阀门关闭时压力加在阀顶的锥体上,而填料不受负荷。但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀),可有意识地反装,以借助介质压力使之紧闭; 6)大规格的闸阀、气动调节阀应该竖装,以免因阀芯的自重较大而偏向一方,增加阀芯与衬套之间的机械磨损,造成泄漏; 7)在拧紧压紧螺钉时,阀门应处于微开状态,以免压坏阀顶密封面; 8)所有阀门就位后,应再作一次启闭,灵活无卡住现象为合格;
9)天气寒冷时,水阀长期闭停,应将阀后积水排除。汽阀停汽后,也要排除凝结水。阀底有如丝堵,可将它打开排水。 10)非金属阀门,有的硬脆,有的强度较低,操作时,开闭力不能太大,尤其不能使猛劲。还要注意辟免对象磕碰。 11)新阀门使用时,填料不要压得太紧,以不漏为度,以免阀杆受压太大,加快磨损,而又启闭费劲。 确认管道上的盲板是否拆掉,以及施工时操作过的阀门要恢复施工前的启闭状态。 1.3阀门安装的注意事项 1.3.1阀门安装之前,要确认阀门符合设计要求和有关标准。 1.3.2在搬运和安装阀门时,要谨防磕碰划伤的事故 1.3.3安装阀门前,管道内部要清洗,除去铁屑等杂质,防止阀门密封座夹杂异物。另外,安装时的阀门应是关闭状态。 1.3.5在安装阀门时,要确认介质流向、安装形式及手轮位置是否符合规定。
1. 在主机遥控系统中,其转速控制回路增设负荷限制环节的目的是 A .限制主机的最大转速 B .提高主机运行的经济性 C .防止主机超负荷 D .可对主机进行负荷控制 2. 双座止回阀两个输入端分别为A 和B ,其输出端为C ,则该阀的逻辑功能是 A . B A C ?= B .B A C += C .B A C ?= D .B A C += 3. 双座止回阀两个输入端分别为A 和B ,输出端为C ,其输出端C 为0的条件是 A .A = 0, B = 0 B .A = 0,B = 1 C .A = 1,B = 0 D .A = 1,B = 1 4. 双座止回阀两个输入端分别为A 和B ,输出端为C ,若输出端C 为1,则两个输入端的 状态不能是 A .A = 1,B = 1 B .A = 1,B = 0 C .A = 0,B = 1 D .A = 0,B = 0 5. 联动阀两个输入端分别为A 和B ,输出端为C ,则该阀的逻辑功能是 A . B A C ?= B .B A C += C .B A C ?= D .B A C += 6. 联动阀两个输入端分别为A 和B ,输出端为C ,则输出端C 输出1信号的条件是 A .A = 0, B = 0 B .A = 0,B = 1 C .A = 1,B = 0 D .A = 1,B = 1 7. 双座止回阀在逻辑回路中是属于 A .与门 B .或门 C .与非门 D .或非门 8. 联动阀在逻辑回路中是属于 A .与门 B .或门 C .与非门 D .或非门 9. 在气动阀件中,属于逻辑控制的阀件是 A .单向节流阀 B .气控两位三通阀 C .速放阀 D .分级延时间 10. 在气动阀件中,属于时序控制的阀件是 A .双座止回阀 B .多路阀 C .单向节流阀 D .转速设定精密调压阀 11. 在气动阀件中,属于比例控制的阀件是 A .两位三通电磁阀 B .三位四通阀 C .速放阀 D .转速设定精密调压阀 12. 在气动阀件中,手动二位三通阀和速放阀分别属于 A .时序元件,逻辑元件 B .逻辑元件,时序元件 C .比例元件,逻辑元件 D .逻辑元件,比例元件 13. 在气动阀件中,多路阀和比例阀分别属于
手动阀门操作规程 1 适用范围 本规程适用于各类手动阀门,包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等。电动阀门手动操作时,可以参考本规程,所有阀门(安全阀除外)的维护、检修均可参考本规程执行。 2.1手动阀门的操作 2.1 操作阀门前,应认真阅读操作说明。 2.2 操作前一定要清楚气体的流向,应注意检查阀门开闭标志。 2.3通常情况下,关闭阀门时手轮(手柄)向顺时针方向旋转,开启阀门时手轮(手柄)向逆时针方向旋转。 2.4 手轮(手柄)直径(长度)小于或等于320mm 时,只允许一人操作。 2.5 手轮(手柄)直径(长度)大于320mm 时,允许多人共同操作,或者借助适当的杠杆(一般不超过0.5m)操作阀门。 2.6 操作阀门时,应缓开缓关,均匀用力,不得用冲 击力开闭阀门。 2.7 同时操作多个阀门时,应注意操作顺序,并满足 生产工艺要求。 2.8开启有旁通阀门的较大口径阀门时,若两端压差 较大,应先打开旁通阀调压,再开主阀:主阀打开后, 应立即关闭旁通阀。 2.9 收发清管球(器)时,其经过的球阀必须全开。 2.10 操作球阀、闸阀、截止阀、蝶阀只能全开或全 关,严禁作调节用。 2.11 操作闸阀、截止阀和平板阀过程中,当关闭或 开启到上死点或下死点时,应回转1/2~1圈。 图1 球阀 图2 截止阀 图3 平板闸阀
2 阀门的维护操作 2.1 阀门的日常维护 2.1.1 应保持阀体及附件的清洁,阀门开关指示牌、阀门编号牌必须保持清晰可见。 2.1.2 检查阀门的油杯、油嘴、阀杆螺纹和阀杆螺母及传动机构的润滑情况,及时加注合格润滑油、脂。阀门加油时,应看清加油孔有没有胶塞封口,如果有应清除掉。阀门加油前应把阀开关启闭一次,并复原,然后才加油,这样才能使开关活动时带进管道损耗掉的密封脂得以补充。 2.1.3 检查阀门填料压盖、加油孔、加油孔螺帽、放散球阀、放散球阀阀芯、丝堵、膨胀节、阀盖与阀体连接及阀门法兰等处有无渗漏。同时应注意整个阀体的防腐情况。 2.1.4 检查支架和各连接处的螺栓是否紧固。 2.1.5应重点检查异常的阀门、刚维修完的阀门、新更换的阀门、新增加的阀门和其他维修人员使用过的阀门。 2.1.6 阀门的填料压盖不宜压得过紧,应以阀门开关(阀杆上下运动)灵活为准。 2.1.7 每半年对所有通气阀门启闭一次,启闭后应对需要加密封脂的阀门加密封脂,如发现启闭故障应及时处理。 2.1.6 阀门在使用过程中,一般不应带压更换或添加填料密封,对能够利用上密封的阀门,可在降压后进行带压更换或添加填料密封。 2.1.7 阀门在环境温度变化较大时,如需对阀体螺栓进行热紧(高温下紧固)图4 止回阀 图5 旋塞阀 图4 止回阀 图5 旋塞阀
阀门的安装要求 阀门安装的质量好坏,直接影响以后阀门的使用,因此,应引进施工单位及生产单位的高度重视 ◆阀门的安装应按照阀门使用说明书和有关规定进行。施工过程中要认真检查,精心施工。阀门安装前,应试压合格后才进行安装,仔细检查阀门的规格、型号是否与图纸相符,检查阀门各零件是否完好,启闭阀门是否转动灵活自如,密封面有无损伤等,确认无误后,即可进行安装。 阀门安装时,阀门的操作机构离操作地面最宜在1.2m左右,将与胸口相齐。当阀门的中心与手轮离操作地面超过1.8m时,应对操作较多的阀门和安全阀设置操作平台。阀门较多的管道,阀门尽量集中在平台上,以便操作。 对超过1.8m并且不经常操作的单个阀门,可采用链轮、延伸杆、活动平台以及活动梯等设备。当阀门安装在操作面以下时,应设置伸长杆,地阀应设置地井,为安全起见,地井应加盖 水平管道上的阀门的阀杆,最好垂直向上,不宜将阀杆向下安装。阀杆向下安装,不便操作,不便维修,还容易腐蚀阀门出事故。落地阀门不要歪斜安装,以免操作不方便。 并排管线上的阀门,应有操作、维修、拆装的空位,其手轮间净距不小于100mm,如管距较窄,应将阀门错开摆列。 对开启力大,强度较低、脆性大和重量较大的阀门,安装前要设置阀架支承阀门,减少启动应力。 ◆安装阀门时,靠近阀门的管子使用管钳,而阀门本身则要使用普通扳手。同时,安装时,要使阀门处于半闭状态,防止阀门发生转动和变形。 ◆阀门正确安装应使内部结构形式符合介质的流向,安装形式符合阀门结构的特殊要求和操作要求。特殊是要注意有介质流向要求的阀门应按工艺管道的要求安装。阀门的布置要方便合理,操作人员容易接近阀门,对于升降阀杆式阀门,要留出操作空间所有阀门的阀杆要尽量朝上安装并垂直于管道。 阀门连接面的安装 ◆安装端部采用螺纹连接的阀门,应使螺纹拧入阀门的深浅适宜,螺纹拧入过深压紧阀座,将影响阀座和闸板的良好配合,拧入过浅,将影响接头的密封可靠性,容易引进泄漏。同时螺纹密封材料应采用要四氟乙烯生胶带货密封胶,注意不要把密封材料给到阀门内腔。 ◆对于法兰端部连接的阀门,首先要找正法兰的连接面,封面垂直于管线,且螺栓孔要对正。阀门法兰应与管道法兰平行,法兰间隙适中,不应出现错口、倾斜等现象,法兰间心垫片应放置正中,不能偏斜,螺栓应对称均匀拧紧。防止在阀门安装时强制连接拧紧,产生一个附加残余力。 ◆安装前要彻底清除管子内壁及外部螺纹的污物;清除有碍介质流动和可能影响设备运转的毛刺、异物等,在管子连接前吹净管道中的污垢、渣及其他杂物。防止损伤阀门的密封面或堵塞阀门。 ◆安装焊接端部连接阀门,应先组对点焊后阀门两端焊口,开启阀门,然后按焊接工艺卡施焊焊缝,焊后对焊缝外观及内在焊缝质量进行检查,确保无气孔、夹渣、裂纹等,需要时应对焊缝进行射线或超控检查 较重阀门的安装 安装较重的阀门时(DN>100),应用起吊工具或设备,起吊绳索应系在阀门的法兰或支架上,不应系在阀门的手柄式阀杆上,以免损坏阀门 阀门安装的一般要求是什么? 答:阀门安装的一般要求、最适宜的安装高度、水平管道上阀门、阀杆方向如下:
阀门安装指南 阀门的安装要求 阀门安装的质量好坏,直接影响以后阀门的使用,因此,应引进施工单位及生产单位的高度重视。 阀门的安装应按照阀门使用说明书和有关规定进行。施工过程中要认真检查,精心施工。阀门安装前,应试压合格后才进行安装,仔细检查阀门的规格、型号是否与图纸相符,检查阀门各零件是否完好,启闭阀门是否转动灵活自如,密封面有无损伤等,确认无误后,即可进行安装。 阀门安装时,阀门的操作机构离操作地面最宜在1.2m 左右,将与胸口相齐。当阀门的中心与手轮离操作地面超过1.8m 时,应对操作较多的阀门和安全阀设置操作平台。阀门较多的管道,阀门尽量集中在平台上,以便操作。。 对超过1.8m 并且不经常操作的单个阀门,可采用链轮、延伸杆、活动平台以及活动梯等设备。当阀门安装在操作面以下时,应设置伸长杆,地阀应设置地井,为安全起见,地井应加盖。 水平管道上的阀门的阀杆,最好垂直向上,不宜将阀杆向下安装。阀杆向下安装,不便操作,不便维修,还容易腐蚀阀门出事故。落地阀门不要歪斜安装,以免操作不方便。 并排管线上的阀门,应有操作、维修、拆装的空位,其手轮间净距不小于100mm,如管距较窄,应将阀门错开摆列。 对开启力大,强度较低、脆性大和重量较大的阀门,安装前要设置阀架支承阀门,减少启动应力。 安装阀门时,靠近阀门的管子使用管钳,而阀门本身则要使用普通扳手。同时,安装时,要使阀门处于半闭状态,防止阀门发生转动和变形。 阀门正确安装应使内部结构形式符合介质的流向,安装形式符合阀门结构的特殊要求和操作要求。特殊是要注意有介质流向要求的阀门应按工艺管道的要求安装。阀门的布置要方便合理,操作人员容易接近阀门,对于升降阀杆式阀门,要留出操作空间所有阀门的阀杆要尽量朝上安装并垂直于管道。 阀门连接面的安装 安装端部采用螺纹连接的阀门,应使螺纹拧入阀门的深浅适宜,螺纹拧入过深压紧阀座,将影响阀座和闸板的良好配合,拧入过浅,将影响接头的密封可靠性,容易引进泄漏。同时螺纹密封材料应采用要四氟乙烯生胶带货密封胶,注意不要把密封材料给到阀门内腔。 对于法兰端部连接的阀门,首先要找正法兰的连接面,封面垂直于管线,且螺栓孔要对正。阀门法兰应与管道法兰平行,法兰间隙适中,不应出现错口、倾斜等现象,法兰间心垫片应
阀门的设置 1一般设置规定 1.1概述 本规定适用于化工工艺系统专业。所提及的阀门不包括安全阀、蒸汽疏水阀、取样阀和减压阀等,但包括限流孔板、盲板等与阀门有类似作用的管件的设置,以切断阀作为这些阀件的总称。切断阀的作用是用来隔断流体或使流体改变流向,要根据生产(包括正常生产、开停工及特殊工况)、维修和安全的要求而设置,同时也要考虑经济上的合理性。 阀门设置和选择合适类别(不是型号)。阀门是工艺系统专业人员在编制PI 图时的一项重要工作,本规定所述的内容考虑了生产和安全的一般要求。系统专业在参照本规定进行工程设计时,应结合该工程项目的具体情况、当地气象条件、厂际协作关系、装置操作要求、流体特性、用户的特殊要求及经济性等进行取舍。 1.1.1工程设计中的阀门类别选用 1.1.1.1选用时须考虑的因素 选择阀门是根据操作和安全及经济的合理性,综合平衡比较的经验结果。在选择阀门之前必须提出下述原始条件: 一. 物性 (1) 物料状态 a.气体物料的物料状态包括有关物性数据,纯气体还是混合物,是否有液滴或固体微粒,是否有易凝结的成份。 b.液体物料的物料状态包括:有关物性数据,纯组份或混合物是否含易挥发组份或溶解有气体(压力降低时可析出形成二相流),是否含固体悬浮物,以及液体的粘稠度、凝固点或倾点等。 (2) 其它性质;包括腐蚀性、毒性、对阀门结构材料的溶解性,是否易燃易爆等性能。这些性能有时不只影响材质,还会引起结构上的特殊要求,或需要提高管道等级。 二. 操作状态下的工作条件 (1) 按正常工作条件下的温度和压力,还需结合开停工或再生时的工作条件。 a.泵出口阀应考虑泵的最大关闭压力等。 b.当系统再生韫度高出正常温度很多,而压力却有所降低,对这种类型的系
阀门的操作和使用 阀门安装后好后,操作人员能熟悉掌握阀门及传动装置的结构和性能,正确识别阀门的开启方向、开度标志、指示信号等,并能熟练、准确地操作阀门,及时、果断地处理各种应急故障。阀门操作正确与否,直接影响其使用寿命,且关系到设备和装置的平稳、安全生产。手动阀门的操作 一、手动阀门是通过手轮、手柄来操作阀门的,在化工装置中应用十分普遍,操作人员要注意以下几点: 1、阀门的开启方向,通常是逆时针表示阀门打开,顺时针表示阀门关闭。因此,开关阀门时要注意方向。 2、阀门的手柄,手轮大小是根据阀门人力开关设计的。因此,只要手工转动阀门即可实现开关,一般不允许借助杠杆或扳手来开关阀门。为了防止用力过猛,损坏密封面及其他零件。 3、当关闭式开启闸阀及截止阀至死点时,要回转1/4圈至1/2圈,使螺纹更好密合,以免拧得过紧,损坏阀
件。 4、不能把闸阀、截止阀做节流用,这样容易冲刷阀板及密封面,且引进振动泄漏,损坏阀门。 5、开启蒸汽阀门时,应缓慢开启,排除管道中的凝结水,防止产生水击现象。损坏阀门及管道。 6、大口径的闸阀、截止阀和蝶阀,有的设有旁通阀,其作用是平衡阀门两侧压力,减少开启力。因此开启时,应先打开旁通阀,再慢慢开启阀门,关阀时,应先关闭旁通阀,再慢慢关闭主阀门。 7、某些阀门关闭后,待温度下降后,阀件收缩,密封面出现细微泄漏现象,此时,应待阀门关闭后,再适当紧一次阀门即可。 二、自动阀门的操作 1、疏水阀 在启用前,应排出管道中的污物及杂质,防止被杂物堵塞,不能正常工作。操作时,检查疏水阀工作情况,如
果蒸汽排出过多,说明该阀工作不正常,如果只排出水,说明阀门工作正常。 2、减压阀 启用前打开旁通阀或冲洗阀清扫管道,管道干净后关闭旁通阀再启用减压阀。 三、其他阀门的操作 其他阀门是借助电动、电磁动、气动和液动等装置来启闭阀门的。靠仪表、电动开关等实现远程控制。因此操作人员应详细了解他动阀门的有关结构特点和工作原理,熟悉操作规程,能独立操作,比在事故状态下进行紧急处理。 阀门操作中注意事项 1、防止阀门错开、错关、漏开、漏关。操作工要清楚了解每个阀门的作用及在工艺管道中的位置,防止误操作,否则可能造成跑料、混料、憋压等事故。 2、低温在0℃以下的季节,对停用的阀门,要主要防冻,
