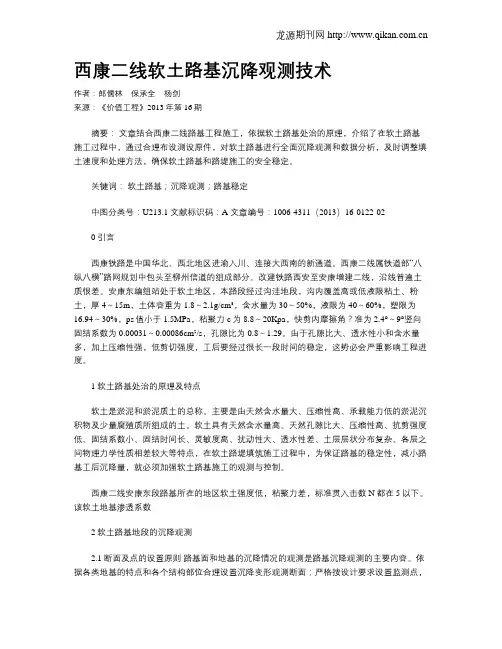

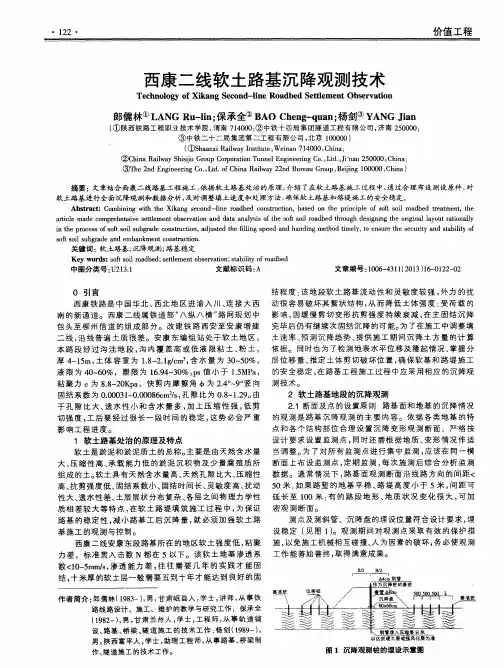

西康二线软土路基沉降观测技术
摘要：文章结合西康二线路基工程施工，依据软土路基处治的原理，介绍了在软土路基施工过程中，通过合理布设测设原件，对软土路基进行全面沉降观测和数据分析，及时调整填土速度和处理方法，确保软土路基和路堤施工的安全稳定。
关键词：软土路基；沉降观测；路基稳定
中图分类号：u213.1 文献标识码：a 文章编号：1006-4311（2013）16-0122-02
0 引言
西康铁路是中国华北、西北地区进渝入川、连接大西南的新通道。西康二线属铁道部“八纵八横”路网规划中包头至柳州信道的组成部分。改建铁路西安至安康增建二线，沿线普遍土质很差。安康东编组站处于软土地区，本路段经过沟洼地段，沟内覆盖高或低液限粘土、粉土，厚4～15m，土体容重为1.8～2.1g/cm?，含水量为30～50%，液限为40～60%，塑限为16.94～30%，ps值小于1.5mpa，粘聚力c为8.8～20kpa，快剪内摩擦角？准为2.4°～9°竖向固结系数为0.00031～0.00086cm?/s，孔隙比为0.8～1.29。由于孔隙比大、透水性小和含水量多，加上压缩性强，低剪切强度，工后要经过很长一段时间的稳定，这势必会严重影响工程进度。
1 软土路基处治的原理及特点
软土是淤泥和淤泥质土的总称。主要是由天然含水量大、压缩性高、承载能力低的淤泥沉积物及少量腐殖质所组成的土。软土具有
