高速公路软土路基沉降观测方法
摘要：在软土地区修建高等级公路路基，路基的沉降量的控制及路基的稳定尤为重要，所以在施工过程中要进行动态沉降观测，以保证路堤施工过程中的安全与稳定。本文结合安徽省济南至祁门高速公路软土地基上沉降观测的实践，对现场实测沉降数据以及观测成果资料进行分析，并指出这些产生这些特征的原因以及应该如何避免这些问题，旨在为同类需要进行沉降观测的路基，提供技术参考。
关键字：软土路基；沉降观测；方法
中图分类号：tu471.8 文献标识号：a 文章编号：2306-1499（2013）06-（页码）-页数
1.工程概况
本项目位于安徽省北部的砀山县境内，处于近代废黄河冲积扇前缘地带。地势平坦，主要由粉土、粉细土、粉细沙、粉质粘土等组成，该区发育软土工程性质差，承载力低，是影响本工程的最大地质因素。本项目软土段处理范围如表1，该段落沉降的监控，是工程施工中的重中之重，直接影响到路基的稳定，工程的质量。
合计 1070
2.软土路基沉降观测的方法
在软土路基上填土施工，连续的沉降观测非常重要。主要通过埋设沉降观测板进行路基表面沉降观测，通过地标水平位移桩地标水平位移的观测，监测路基施工过程中路基的稳定性。特殊地段，如

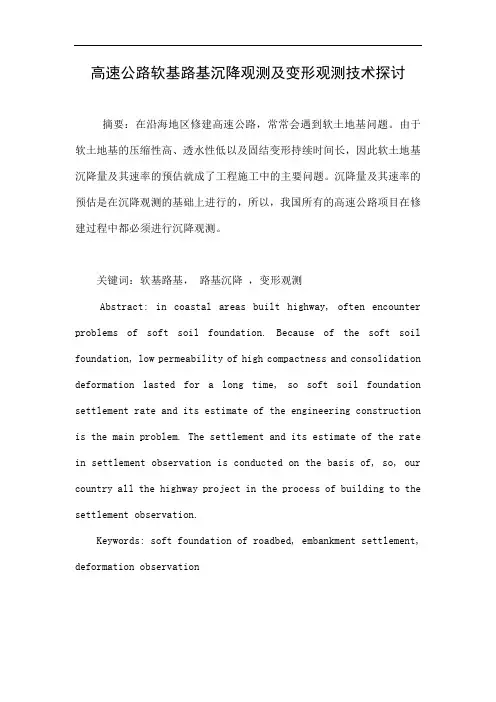

高速公路软基路基沉降观测及变形观测技术探讨 摘要：在沿海地区修建高速公路，常常会遇到软土地基问题。由于软土地基的压缩性高、透水性低以及固结变形持续时间长，因此软土地基沉降量及其速率的预估就成了工程施工中的主要问题。沉降量及其速率的预估是在沉降观测的基础上进行的，所以，我国所有的高速公路项目在修建过程中都必须进行沉降观测。 关键词：软基路基，路基沉降，变形观测 Abstract: in coastal areas built highway, often encounter problems of soft soil foundation. Because of the soft soil foundation, low permeability of high compactness and consolidation deformation lasted for a long time, so soft soil foundation settlement rate and its estimate of the engineering construction is the main problem. The settlement and its estimate of the rate in settlement observation is conducted on the basis of, so, our country all the highway project in the process of building to the settlement observation. Keywords: soft foundation of roadbed, embankment settlement, deformation observation
欢迎阅读 路基沉降监测专项方案 1、目的 路基沉降监控量测是路基施工管理的重要组成部分。沉降观测对控制和保证高速铁路的工程质量，确保完工后沉降满足设计要求至关重要。通过系统连续、正确、完整地观测及分析，掌握、控制路堤观测可以预测沉降趋势，验证和指导工程设计 2、 3、 4 4．1 备各种用表、埋设沉降标等工作。 观测计划内容包含观测工作人员名单、仪器的厂名型号、编号，水准尺类型编号（如无出厂编号的，可自行编号）及沉降观测点与水准点注记图。 4．2水准点的布设
水准点分地面水准点、桥上水准点、盖板箱涵上水准点三种。埋设要求如下：（1）地面水准点 地面水准点密度应满足沉降观测断面的要求，一般为每200m一个，保证一个测站视距不超过80m。水准点设在土质坚硬便于长期保存和使用的地点，并埋设混凝土水准标石。标石标志应符合有关测量规范要求，编号应统一。 （2 1～ 4mm。（3 4．3 4．4 观测应使每次观测条件相同，以消除观测中的系统误差。为此应做到五固定：测站位置固定，仪器固定，观测人员（司镜及持尺者）固定、水准尺固定（置于水准点上的后视尺也应固定），若需转点也应固定。 4．4 外业手簿是长期保存和使用的基本资料，应做到记录认真，字迹清晰、整洁，
格式统一。记录不得转抄或涂改，若观测记录数据有误，应在观测记录时立即将错误数据用单线划去，在其上方写上正确数字，正确数字及被划去数字，均应清晰可辩。手簿及其他资料应由专人保管，以备查。 5、路基填筑期观测 路堤填筑期指经原地面处理或设计规定的地基处理后，开始填土至填土完成（非 5．1 铺5cm 2cm 附图： 为了使沉降板不受破坏，随着填土的增高，测杆和套管亦相应加高，每节长不超过50cm。接高后测杆顶面应略高于套管上口，测杆顶用顶帽封住管口，避免填料落入管内而影响测杆下沉自由度，顶帽高出碾压面高度不大于50cm。对被土压埋的
路基沉降变形观测专项方案 1.工程概况 *********工程起点位于**市外环路北端附近的国道321上，里程为K0+000～K6+624.054。K0+000～K1+400为市政道路，一般路基宽度为60m，跨***高速路的分离式立交桥宽为50米。在K0+700～K0+786.5处设置变宽段，此处压缩人行道和非机动车道的绿化带，渐变为50米宽，与桥梁宽度一致，车行道保持不变。K1+000 ～K1+200处设置渐变段，该路段内路幅宽度逐渐变化，路基宽度从50m渐变为24.5m。由于该路段正好处于圆曲线上，因此在K1+200～K1+400段设置过渡段，该路段范围内路幅宽度为24.5m，设计时速为60Km/h，过渡段后路段按一级公路设计，设计时速为80Km/h。线路通过区域有鱼塘、水田、菜地，地基沉载力较差，设计要求进行地基加固处理；路堑高边坡地段设计要求进行锚杆框架及方格浆砌片石防护处理。 为及时掌控路基填挖方的沉降、位移情况，指导路基施工过程，保证工后沉降满足设计要求和路基稳定性，有效控制路基工程质量，制定本方案。 2.编制依据 2.1《公路路基设计规范》 2.2《路基工程施工图设计》
2.3《工程测量规范》 2.4《公路路基横断面图》 3.路基沉降变形监测的目的 3.1控制和保证路基过程质量，确保工后沉降满足设计要求（一般地段不大于15cm，年沉降速率小于4cm/年，涵背过渡段不大于8cm）。 3.2.通过连续、正确、完整、系统的观测和分析，预测沉降趋势，验证和指导施工，正确控制路堤填筑速率，以确保路基和路面的完成时间。 3.3确保路基稳定和施工安全 4路基沉降变形观测方案 4.1 观测内容 根据设计及规范要求，确定观测的主要内容有：填方段的基底沉降观测、水平位移观测、路基本体沉降观测；挖方段的水平位移观测；路隧、桥涵、路堤的过渡段沉降观测。 4.2观测断面设置 4.2.1基底沉降观测 根据设计要求，沿线路方向每隔50m设置一个观测断面，路堤填筑施工前，在基底地面的线路中心线位置埋设一个沉降板，并进行首
软土路基填筑沉降观测方法 软土路基上填筑路堤时，在边坡坡脚外设置边桩进行水平位移观测，在路堤中心线地面上设置地基沉降观测设备进行沉降观测。在路堤填筑过程中严格控制填土速率，控制沉降速率小于10mm/d，水平位移速率小于5mm/d。并根据观测数据推算地基的最终沉降量。必要时，调整设计使地基处理达到预定的工后沉降控制目标值。 边桩位移观测： 边桩设置：在路堤坡脚外侧2～10m范围内，按顺线路方向布置1～2排，桩与桩之间间距以10～20m为宜；每排位移边桩两端在不受荷载影响范围以外设置固定桩，用混凝土浇灌固定。边桩用100×100×1000mm的硬木制成，按设计要求打入土中，桩顶露出地面2～3cm，并在桩顶钉一小钉，以备观测之用。 位移观测：用精度较高的经纬仪、水平仪进行观测。测量精度准确到±1mm。一般填土低于临界高度时，每两天观测一次即可；接近或超过临界高度时，每天观测并绘制“填土高—时间—位移量”关系曲线图。每日上、下班时各观测一次，两次观测值之差除以观测时间（h）再乘以24（h）即可作为日平均沉降量、位移量。日平均水平位移量小于5mm，日平均垂直位移量小于10mm则是安全的。若平均位移量超过以上数值，必须停止填筑，必要时立即采取措施。 地面沉降观测： 地面沉降板的设置：在60mm×800mm×800mm的木底板上联40mm×40mm的方木观测杆，如下图所示，观测杆每杆长，上端包铁
皮接头，以便随填土的增大而接长。观测杆外面套一竹保护管，管端做成楔口形以便接长。安装沉降板前先将地面整平，以保持木底板的水平和标杆的垂直。在填土高度达到1m以后，根据填土部分的压缩量将竹套管上拨一定距离，以免由于填土部分的压缩而影响地面沉降数值。 地面沉降观测板 沉降观测：用水平仪观测，路基填土低于临界高度时，每两天观测一次即可；接近或超过临界高度时，每天观测一次，在沉降量急剧加大的情况下，每天观测次数不小于2～3次；精度准确到±1mm；同时整理绘制“填土高—时间—沉降量”关系曲线图，日平均沉降量在10mm 以内是安全的。
目录 一、工程概况 (2) 二、编制说明 (2) 1．编制依据 (2) 2．编制原则 (2) 3．编制范围 (2) 三、监控测量组织体系机构 (3) 1．组织机构 (3) 2．监控量测管理 (3) 四、高填方路基位移与沉降观测 (3) 1．位置桩埋设及观测 (3) 2．水准点埋设及精度要求 (4) 3．观测频率 (4) 4．施工中观测控制标准 (5) 5．观测成果及成果整理要求 (5) 五、路基软基换填沉降观测 (5) 1.作业准备 (5) 2.技术要求 (6) 3.施工顺序 (6) 4.观测频率 (6) 5.测量成果统计及分析 (7) 六、高边坡沉降观测 (7) 七、观测实施流程 (8) 八、报警方法 (9) 1.稳定控制标准 (9) 2．报警流程 (10) 九、监测技术要求 (10) 1.人工巡视 (10) 2.裂缝监测 (10) 3.监测频率 (11) 十、监测设施保护 (11) 十一、安全管理 (11) 1.加强安全生产教育 (11) 2.做好监测施工现场安全措施 (12) 3.制定相关应急预案 (12)
高填方及高边坡位移、沉降观测方案 一、工程概况 本标段为广东省汕（头）至湛（江）高速揭博段T7标段，路线起于五华县梅林镇梅新水库下游，起点桩号为K132+020，路线向西在梅林镇琴口村附近跨琴江，设琴江大桥，其后在告岭村附近设梅林互通与县道X003连接，路线向西经锡古塘至曾洞，经鹅公塘至官洞，设官洞大桥跨龙华路，设华阳互通与省道S120和龙华路连接，路线终点位于华阳镇古塘角村，终点桩号为K142+000，路线全长9.980Km。 本合同段内路堑高边坡共计25段，其中主线有15段，梅林互通5段，华阳互通5段；设置沉降桩共有78个，其中主线40个，梅林互通23个，华阳互通15个。高填方路基共25段，其中主线内有15段，梅林互通5段，华阳互通5段，设置观测桩94个，其中主线51个，梅林互通20个，华阳互通23个，且大部分高填方处于软基换填位置。为掌握高边坡及高填方施工中的安全和稳定，另一方面能正确预测工后沉降，使沉降控制在允许范围之内（详见附表）。 二、编制说明 1．编制依据 1.1《广东省汕头至湛江高速公路揭西大溪至博罗石坝段第七合同段两阶段施工图设计》； 1.2《公路路基施工技术规范》（JTG F10-2006)； 1.3《公路工程质量检验评定标准（第一册土建工程）》（JTG F80/1-2004)； 1.4中交一公局多年高速公路施工经验。 2．编制原则 结合业主下发的设计图纸和本项目现场踏勘，充分满足工期、质量、安全、环保及文明施工等方面的规定和要求。合理安排施工顺序，做到布局合理、突出重点、全面展开、平行作业、科学组织、均衡生产、以保证施工连续均衡地进行。严格遵守合同文件明确的设计规范、施工规范和质量评定与验收标准。 3．编制范围 本施工方案适用于汕湛高速揭博项目T7标K132+020～K142+000段高填方路基、高边坡施工。
大理丽江铁路第五标段软软土路基检测方案 一、检测依据 《铁路路基工程施工质量验收标准》（TB 10414-2003）《建筑地基处理技术规范》（JGJ79-2002） 《铁路工程地质原位测试规程》（TB 10041-2003） 《铁路工程基桩无损检测规程》(TB10218-99) 二、CFG桩检测 CFG桩检测项目包括复合地基承载力检测和桩体完整性检测。 （一）复合地基承载力检测 1、检测方法 采用复合地基静载试验。 2、仪器设备 本投标者拟采用RS-JYB静载荷测试系统，该测试系统每套由以下设备组成： ?油压千斤顶2000kN 1台； ?位移传感器4只； ?压力传感器1只； ?桩基静载荷测试分析系统1台； ?电动油泵1台； ?钢梁、承压板及其他附件若干。 3、检测数量 单位工程总桩数的0.5%-1%，且每个单位工程场地测点数不少于3点。具体桩号随机抽取或由现场监理确定。对施工有疑问的桩必须检测。
4、试验要点 （1）载荷装置 采用承重梁加配重反力装置，用千斤顶配合高压油泵施加反力，试验载荷装置见下图。试验补载、控制加荷量、记录沉降位移均由仪器自动控制。 配 重 钢梁 垫墩压力传感器 位移传感器高压油泵 RS-JYB型载荷试验仪 控制盒 油压千斤顶 现场试验装置示意图 （2）加载与沉降观测 1）试验加载量 采用了国标规定的慢速维持荷载法。试验的最大荷载大于设计要求值的两倍。 2）加载分级 加荷级差取最大加载量的1/8～1/12，第一级荷载加倍。 3）相对稳定标准 每加一级荷载前后均应各读记承压板沉降量一次，以后每半小时读记一次。当一小时内沉降量小于0.1mm 时，即可加下一级荷载观测。 4）静载荷试验加载过程中出现下列情况之一时，即可终止加载：
高速公路路基沉降观测方案 溆浦至怀化高速公路 （1-20合同段） 路基沉降与稳定观测方案 目录 1 目的和意义………………………………………………………… 1 2 沉降与稳定观测的依据…………………………………………… 2 3 观测内 容........................................................................3 4 沉降与稳定观测点的布设 (3) 4.1 布置原则.....................................................................3 4.2 沉降与稳定观测点布设步骤.............................................5 4.3沉降与稳定观测点布设方法 (6) 5 溆怀路重点观测断面的选择................................................9 6 沉降与稳定观测控制指标和精度 (10) 6.1 沉降观测..................................................................10 6.2稳定性观测 (11)
7 沉降与稳定观测的周期......................................................11 8 提交成果 (11) 8.1 提交的成果报告............................................................11 8.2 成果报告的应用 (11) 9项目的组织和管理 (12) 9.1 项目的组织结构及主要参加人员.......................................12 9.2 拟投入的仪器设备和计算软件..........................................13 9.3 有关部门的协调配合 (13) 10 项目经费预算………………………………………………………14 附表（溆怀高速公路路基沉降与稳定测点分布一览表） 溆怀高速公路路基沉降与稳定观测方案 1 目的和意义 复杂多变的地形、地貌、地质条件是高速公路路基施工和长期稳定所面临的共同课题，对这些问题的了解程度和处理成功与否将直到公路的整体质量，这其中，软土地基、特殊土路基、高填方路堤、半填半挖路堤、陡坡路接影响堤、岩溶地基、填切交界频繁等不利因素更是路基修筑的棘手问题。
目录 目录 1.编制依 据 (1) 2.任务范围及工作内 容 (1) 2.1.1任务范 围： (1) 1工作内容： ..................................................................... 2.1.23. 参照执行的标准及规范 (1) 4.沉降变形监测网建立及测量技术要 求 (2) 2................................................... 沉降变形监测测量工作基本要求 .4.1.1 3........................................... .4.1.1每次沉降变形观测时遵循以下要求：3................................... .4.1.2沉降变形监测观测（二等水准测量）技术要求5.沉降观测实施方案 .. (5) 5 .............................................................. 5.1.1（一）一般规定 5 ............................................ 5.1.2（三）沉降观测断面和观测点的布置7................................................... .5.1.4.观测方法．精度及要求 9...................................................... 5.1.5. （五）沉降观测频度 10.5.1.6......................................................... （六）沉降评估 136.2. .................................................... （二）过渡段的沉降评估13沉降 评估所需资料6.2.1 ..........................................................
京台高速公路南平段A10合同段 高填方路基沉降及位移观测专项方案 中交第二公路工程局有限公司 南平京台高速公路A10合同段项目经理部
南平京台高速公路A10合同段高填方路基沉降及位移观测 专项方案 施工单位：中交第二公路工程有限公司 编制： 审核： 审批： 中交二公局南平京台高速公路A10项目部 2012年11月18日
目录 一、工程概况 (2) 二、相关技术要求 (2) 三、时间安排 (2) 四、施工观测内容 (2) 五、施工观测人员及设备 (3) 六、施工观测方法 (3) （一）、位移桩埋设及观测 (3) （二）、沉降管设置及观测 (4) （三）、基桩的设置 (5) （四）、观测的管理 (6)
一、工程概况 本合同段路基填方48.054万 m3，基底采用清淤换填透水性材料21450 m3,路基填方主要集中在K59+925～K60+135段，最大填土高度28.543 m，属高填方路基；路基填料主要采用隧道洞渣进行填筑，基底为粘质性淤泥，采用换填透水性材料（隧道洞渣）进行回填处理。 防护工程主要有：M7.5浆砌片石拱形骨回护坡1020.1 m3，浆砌片石挡土墙5316.2m3，三维土工网垫边坡防护7135.7㎡，TBS护坡12344㎡。 二、相关技术要求 1、京台线建瓯至闽侯高速公路南平段路基土建工程A10合同段招标文件、设计图纸、补遗书、答疑书等有关内容。 2、南平京台高速公路A10合同段路基部分施工图； 3、《公路工程质量检验评定标准》(JTG_F80-2004)； 4、《公路工程施工技术规范》（JTJ 032）。 5、《公路路基施工技术规范》相关规定与《工程测量规范》； 三、时间安排 计划于该段软基处理结束后，路基开始填筑时预埋沉降检测管及位移桩，并在路基施工全过程进行观测，直至工程竣工。 四、施工观测内容 1、稳定性观测，在路堤趾部（距路堤坡脚4m处）埋设位移桩，观测其位移情况；
路基沉降观测指导方案 （一）一般规定 1、观测的目的是通过沉降观测，利用沉降观测资料分析、预测工后沉降，提出加速路基沉降的措施，确定无碴轨道的铺设时间，评估路基工后沉降控制效果，确保无碴轨道结构的安全。 2、路基上无碴轨道铺设前，应对路基变形作系统的评估，确认路基的工后沉降和变形满足无碴轨道铺设要求。 3、路基填筑完成或施加预压荷载后应有不少于6个月的观测和调整期。观测数据不足以评估或工后沉降评估不能满足设计要求时，应延长观测或采取必要的加速或控制沉降的措施。 4、观测期内，路基沉降实测值超过设计值20％及以上时，应及时查明原因，必要时进行地质复查，并根据实测结果调整计算参数，对设计预测沉降进行修正或采取沉降控制措施。 5、评估时发现异常现象或对原始记录资料存在疑问，要进行必要的检查。 （二）观测的内容 1、路基沉降观测应以路基面沉降和地基沉降观测为主。 2、路堑沉降观测部位为基床表层的底面处。 3、路堤沉降是由路堤本体和地基组成，为了观测到路堤
的沉降与时间的关系，及沉降主要产生的部位，一般路堤观测的内容应为：基床底层顶面的路基总沉降和地基面处地基部分总沉降。 4、对于地基条件复杂和填土高度大的路堤，还包括如下内容：路堤中部的沉降观测；地基处理范围的下限处地基深部的沉降观测。 （三）观测断面和观测点的布置 1、观测断面布置 （1）沉降观测断面的间距一般不应大于50 m。地形、地质条件变化较大地段应适当加密（以设计文件为准），应 不大于25m布设一个断面。 （2）对地形横向坡度大或地层横向厚度变化的路基工点应布设不少于1个横向观测断面。 （3）一个沉降观测单元（连续路基沉降观测区段为一单元）应不少于2个观测断面。 2、观测点布置 （1）沉降观测可在线路两侧地基、路肩和线路中心设置观测桩或在线路中心设置沉降板。 （2）对于路堤观测断面，在线路中心线布设一组沉降板，路肩两侧布设变形观测桩。 （3）有预压土路堑地段，每个路堑断面在线路中心设沉降板一组，两侧路肩各设观测桩1个。无预压土路堑
州群众服务中心一级主干道工程二标段路基沉降变形观测专项方案 编制： 审核： 日期：
1.工程概况 麻新城区群众服务中心一级主干道工程是黔东南苗族侗族自治州群众服务中心主要干道。本项目的建设将促进和拓展经济开发区和凯麻新城区的城市发展空间，为后续城市建设起到重要作用。凯麻新城区州群众服务中心一级主干道起于开司大道，于开司大道左侧相交90°。路线全长3163.394道路主干道标准建设，设计车速为60km/h。 为及时掌控路基填挖方的沉降、位移情况，指导路基施工过程，保证工后沉降满足设计要求和路基稳定性，有效控制路基工程质量，制定本方案。 2.编制依据 2.1《公路路基设计规范》 2.2《路基工程施工图设计》 2.3《工程测量规范》 2.4《路基横断面图》 3.路基沉降变形监测的目的 3.1控制和保证路基过程质量，确保工后沉降满足设计要求（一般地段不大于15cm，年沉降速率小于4cm/年，涵背过渡段不大于8cm）。 3.2.通过连续、正确、完整、系统的观测和分析，预测沉降趋势，
验证和指导施工，正确控制路堤填筑速率，以确保路基和路面的完成时间。 3.3确保路基稳定和施工安全 4路基沉降变形观测方案 4.1 观测内容 根据设计及规范要求，确定观测的主要内容有：填方段的基底沉降观测、水平位移观测、路基本体沉降观测；涵洞、路堤的过渡段沉降观测。 4.2观测断面设置 4.2.1基底沉降观测 根据《公路路基施工技术规范》要求，沿线路方向每隔100~200m 设置一个观测断面，路堤填筑施工前，在基底地面的线路中心线位置埋设一个沉降板，并进行首次观测。 4.2.2路堤水平位移观测 根据《公路路基施工技术规范》要求，沿线路方向每隔100~200m，在路堤两侧坡脚外2m、10m处各设置水平位移观测桩，路基填筑前埋桩并进行首次观测。 4.2.3路基本体沉降观测
路基沉降观测简介 一、概述 1、路基概况 2、沉降观测的内容及方法 3、沉降分析 二、沉降观测元件选取、设置及其安装方法 监测元器件的选取，应满足工后沉降的评估需求及其精度要求，且具备抗干扰能力强、数据采集误差小、精度高等要求。因此石武客专变形监测元器件，应将对填土施工干扰小、无测杆、具有数据储存功能的只能数码型监测元器件作为首选元器件，重要观测点采用传统的数字直观的沉降板作为辅助元件，对路基面观测桩的测量，测量精度一般应达到二级水准测量标准。 主要监测元件技术参数指标见下表 主要监测元件技术参数指标 仪器名称量 程 适用范围主要特点备注 位移检测元件 沉降板测量土体垂直向变形 读数直观，但对填土施 工干扰大，精度一般。 辅助观测 元件边桩位移 测量路堑及路堤边坡位 移 对填土施工不干扰，精 度高，数据量大，能实 现自动采集和无线传 输 主要监测 元件 智能数码单点位 移计 200 mm 测量土体垂直向变形 智能数码分层沉 降计 200 mm 测量土体的分层沉降 智能数码柔性位 移计 100 mm 测量土工材料的变形 智能数码静力水 准仪 100 mm 沉降差监测 智能数码剖面沉 降仪 测量土体剖面垂直向变 形 智能数码测斜仪测量土体侧向变形 应力应变监测元件智能弦式数码压 力盒 4MP a 测量支挡结构侧壁土体 应力 视需要设 置 智能弦式数码渗 压计 4MP a 测量结构渗水压力 智能弦式数码土 压力盒 1MP a 测量地基与桩间土应力 智能弦式数码孔 隙水压力计 1MP a 测量地基土孔隙水压力 智能弦式数码锚 索计 100 0kN 测量锚索力 1、路基面观测桩 2、边桩测桩 3、分层沉降仪 4、剖面沉降仪 5、孔隙水压力计 6、测斜仪 7、沉降板 8、柔性传感器 9、土压力盒
新建成都至蒲江铁路站前工程CPZQ-3标段线下工程沉降观测实施方案 编制： 审核： 审批： 中铁十二局集团有限公司成都至蒲江铁路工程项目经理部 二○一三年十二月 目录 第一章总则 (1) 一、适用范围 (1) 二、工作依据 (1) 第二章组织管理 (2)
一、组织机构 (2) 二、职责分工 (2) （一）分部 (2) （二）各工区 (2) 三、设备机具配臵 (3) 四、工作程序 (3) 第三章建网要求 (4) 一、沉降变形测量等级及精度要求 (4) 二、沉降变形监测网主要技术要求及建网方式 (4) 三、沉降变形观测点的布臵要求 (6) 四、沉降变形监测测量工作基本要求 (7) 五、沉降变形监测观测具体要求 (8) 第四章路基工程 (11) 一、一般规定 (11) 二、路基地段沉降观测技术要求 (11) 三、观测元件埋设说明 (14) 四、观测方法、精度与要求 (16) 第五章桥涵工程 (20) 一、观测点的设臵原则 (20) 二、观测元件与埋设技术要求 (23) 第六章过渡段工程 (26) 一、观测断面和观测点的设臵原则 (26)
二、观测元件与埋设技术要求 (26) 三、观测技术要求 (26) 第七章隧道工程 (27) 一、观测断面和观测点的设臵原则 (27) 二、观测元件与埋设技术要求 (28) 三、观测技术要求 (29) 第八章数据的管理和沉降软件的使用 (30) 一、数据的管理 (30) 二、软件的使用软件 (32) 附件一：线下工程沉降变形观测及评估流程图 (38) 附件二：资料传递程序 (40) 附件三：附表 (41) 附表1 工程沉降变形观测准备工作检查记录表 (41) 附表2 工程沉降变形观测结果评估验收记录表 (42) 附表3电子水准测量记录手簿 (43) 附表4 路基沉降观测记录表（沉降观测桩） (44) 附表5 路基观测桩沉降量记录汇总表 (45) 附表6 路基沉降观测记录表（沉降板） (46) 附表7 路基沉降板观测记录汇总表（沉降板） (47) 附表8 路基沉降板观测记录表（剖面管） (48) 附表9 路基分层沉降观测记录表 (49) 附表10 路基分层沉降观测记录汇总表 (50)
工程施工技术交底
中铁五局成绵乐客运专线乐山二项目部部 沉降观测标埋设交底 （一）路基观测标 （1）沉降观测内容 一）路基面的沉降变形观测 二）路基基底沉降观测 三）过渡段沉降观测 四）涵洞沉降观测 一路基 1.1 观测断面及观测点的设置原则 （1）路基沉降观测应以路基面沉降和地基沉降观测为主。沉降变形观测断面应根据不同的地基条件，不同的结构部位等具体情况设置；测点的设置位置应满足设计要求，同时还应针对施工掌握的地质、地形等情况调整或增设。 （2）路基面和地基沉降观测点应设在同一横断面上,便于测点看护，集中观测。 （3）路基面观测断面沿线路方向的间距一般不大于50m, 地形、地质条件变化较大地段应适当加密观测断面。 （4）一般路基填筑至路基基床表层顶面后，在路基面设观测桩，进行路基面沉降观测，时间不少于6个月。
（5）监测断面的布设应先定好路基两端过渡段的监测断面，再根据相应原则布设非过渡段路基的监测断面。 (6）测点及元器件的埋设位置应符合设计要求，且标设准确、埋设稳定，观测期间应对观测点采取有效的保护措施，防止施工机械的碰撞及人为因素的破坏。 1.2 观测断面及观测点的设置及元件布设 1、观测断面的设置及观测断面的观测内容、元件的布设应根据地形、地质条件、地基压缩层厚度、路堤高度、地基处理方法、堆载预压等具体情况，结合沉降预测方法和工期要求具体确定。 2、Ⅰ型监测断面：沉降监测桩每断面设置2个，施工完基床底层后，预压土填筑前，距左右线中心3.2m 处于基床底层顶面埋设2个沉降监测桩，其余三个于基床表层施工完成后布置于双线路基中心及距两侧路肩1m 处的基床表层顶面上，沉降板位于路堤中心， 路基面宽Ⅰ线 Ⅱ线 线间距 沉降观测桩 3.2 3.2沉降观测桩 沉降观测桩 基床表层 基床底层沉降板 Ⅰ类观测横断面设计示意图-路堤 路基本体 50%的Ⅰ类断面设置 可压缩层硬层
目录 一、工程概况 ..................................................................................... - 2 - 二、编制依据 ..................................................................................... - 2 - 三、路基沉降观测断面的布置原则 .................................................. - 3 - 四、路基沉降观测内容...................................................................... - 3 - （一）路基沉降总体要求...................................................................................................- 3 - 1、沉降变形测量等级及精度要求 ...........................................................- 3 - 2、沉降变形监测网主要技术要求及建网方式 .......................................- 3 - 3、沉降变形测量点的布置要求 ...............................................................- 5 - 4、沉降变形监测测量工作基本要求 .......................................................- 6 - 5、沉降变形观测具体要求 .......................................................................- 7 - （二）路基沉降变形观测...................................................................................................- 9 - 1、路基沉降控制标准 ...............................................................................- 9 - 2、一般规定 ...............................................................................................- 9 - 3、路基地段沉降观测技术要求 ............................................................ - 10 - 4、地基土深层沉降监测 ........................................................................ - 10 - 5、监测断面布置形式 ............................................................................ - 13 - 6、断面观测的基本要求 ........................................................................ - 15 - 7、执行标准 ............................................................................................ - 16 - 8、成果的重测和取舍 ............................................................................ - 18 - 9、观测频率 ............................................................................................ - 18 - 10、统计、汇总 ...................................................................................... - 19 - 11、观测中的注意事项 .......................................................................... - 19 - 12、测点保护 ...........................................................................................- 20 - 五、监测数据分析 ....................................................................... - 20 -
沉降观测方案 一、工程概况 1、软土分布及特性 本合同段软土分布于K9+000—K11+500，主要由低液限淤泥质粘土和松散砂土组成，砂土极松散，软土厚1~2米。据土工试验资料，淤泥质低液限粘土主要物理力学性质指标：含水量W=25.4%，天然密度ρ=1.95g/cm3,孔隙比e=0.915,IL=1.21,压缩系数a0.1-0.2=0.5MPa-1,压缩模量Es=3.49MPa，固结快剪内聚力Cg=12KPa，固结快剪内摩擦角Фg=2.8o，各级压力下垂直固结系数Cv50=0.93×10-3cm2/s,标准贯入击数N63.5=2击。 2、设计要求 2.1在软土地基上修筑公路路堤，最突出的问题是稳定和沉降。为掌握路堤在施工期间的变形动态，必须进行动态观测。在施工过程中进行沉降和稳定观测，一方面保证路堤在施工过程中的安全和稳定，另一方面能正确预测工后沉降，使工后沉降控制在设计允许范围之内。 2.2观测点最好设在同一个横断面上，这样有利于测点的看护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。 2.3 每200米设置一个监测断面，桥头段每50米设置一个监测断面，且第一个监测断面设置在桥头搭板末端。按照路基横断面图测放出路肩沉降板、路中沉降板、位移边桩的具体位置。 2.4沉降观测板采用500 mm×500 mm×10mm的方形钢板为底盘，用内径40mm的镀锌铁管作测杆，将测杆焊于底盘中心，测杆与底盘连接处，用对角布置的4条Φ12钢筋（L行，边长100mm×100mm）帮焊。测杆第一节长1m，以后每节长度约1-1.2 m用水管接头（标准件）连接。位移边桩位采用1500mm ×100 mm×100 mm的砼预制桩。位移边桩埋设地下部分不小于1.2米，外露部分不小于0.1米。 2.5路堤沉降：在路基施工前，用DSZ3型水准仪以二级中等精度要求的几何水准测量测出沉降板的原始高程。在施工期及预压期按设计及规范要求定期观测沉降，并做好详细记录。 2.6地表土水平位移：在路基施工前，用全站仪采用坐标法测量位移边桩的坐标。在施工期及预压期按设计及规范要求定期观测位移边桩的位移情况，并做好详细记录。 2.7监测频率：试验段开始填筑后，填筑期间每日观测2次。 2.8监测工作时间进度根据施工进度安排，与施工紧密结合，确保整个工作协调进行。路堤中心线的沉降值应小于10mm/天，位移边桩的位移小于5mm/天，方可进行下一层的填筑。 2.9设计预压时间按6个月考虑，但实际预压时间应根据沉降观测及稳定要求确定，但至少保证预压一个雨季以上。本项目开工后应优先安排软土地基路段路基土石方的工程施工，确保预压效果。 3、处理路段及方案 本合同段的软土路基分布情况及处理方案，具体见下表：
318国道南浔至吴兴段改建及配套工程南浔段 路基沉降观测方案 项目负责：汪道静 编写: 邱良鹤 审核：王志刚 审定：郭云飞 提交单位：中交一航局二公司湖州项目部 提交时间：二〇一五年九月
318国道南浔至吴兴段改建及配套工程南浔段路基 沉降观测方案 ?1工程概况 318国道南浔至吴兴段改建工程起点在江苏、浙江两省交界处，项目起点与老318国道（桩号约为K119+000）相交，向北通过南浔跨线桥与规划道路相接，向南通过南浔五桥互通跨长湖申Ⅲ级航道，终点接湖州申苏浙皖至申嘉湖高速公路连接线，与湖盐公路相交，终点桩号为K33+164，主线全长33.164公里，旧馆连接线长约2.3公里，升山连接线约1.0公里。设计速度主线为80公里/小时，连接线为60公里/小时。 ? 2 技术标准及依据 1、《工程测量规范》（GB50026-2007）； 2、《建筑变形测量规范》（JGJ8-2007）； 3、《公路路基施工技术规范》（JTGF10-2006）。 ? 3 水准基点的布设、施测 水准基点是整个观测工作的基准，其高程系统采用独立高程基准，各路段由其水准基点构成水准闭合环。本工程按三等水准测量精度要求，使用Trimble Dini0.3mm型电子水准仪，配合条码式铟瓦水准钢尺进行施测，内业使用NASEW V3.0软件进行平差。 3.1水准基点的布设 为保证观测值的可靠性，在施工区域外的位臵进行埋设。水准基点标识设臵如下所示： 3.2水准基点的施测 本工程采用单程双测的方法对各路段的水准基点进行闭合水准测量，
将外业采集的数据下载至计算机，使用NASEW V3.0软件进行平差。 数据分析表明，本次水准观测精度完全满足三等水准测量精度要求，所有水准基点在观测期间均稳定可靠，未发生任何失稳现象，为观测数据的准确性提供了可靠依据。 ?4沉降观测 4.1沉降板的布设 沉降观测采用布设沉降板进行观测，沉降板布臵在左路肩、路中、右路肩三处。桥头路段布设1-2个观测断面；箱涵路段布设1个观测断面；一般路段布设间距为100-200m。沉降板布设示意图如下： 沉降板由有底管、接头、连接管、管堵组成，材料为A3钢；护套筒的组成与沉降板相同，材料也为A3钢。焊接均采用连续焊接，焊缝高度大于连接板厚度。沉降板，测杆连接高度4m，倾斜度小于1度。 在埋设点时，挖一500×500×200mm左右的土坑，坑内用30至50mm黄砂垫
新泾路东延工程（苏虞张～塘桥北环段）（K0+235~K4+443.59） 沉降观测 施 工 方 案
新泾路东延工程项目经理部 2012年8月 沉降观测实施方案 一、总则： 为掌握路堤在施工期中的变形动态，道路的变形监测工作是评价道路路基处理方式适宜性的重要手段之一，由于该工程项目所处的区域和地质情况，需要客观、科学地了解和掌握路基沉降的原因、搞清填筑材料、填筑高度与路基沉降的关系、路基的沉降规律，为减少或消除路基沉降引起的质量病害和指导路基、路面施工提供依据，保证道路的正常施工与运营。 二、编制依据： 1、新泾路东延工程施工图设计要求； 2、《工程测量规范》，GB50026-2007； 3、《国家一、二等水准测量规范》，GBT12894-2006； 4、《公路路基施工技术规范》，JTGF10-2006； 三、路基沉降位移观测技术要求： 1、观测断面设置桩号： K1+200、K1+250、K1+300、K1+745、K1+795、K1+900（河塘）、K3+460、K3+560、K3+640、EK0+060（河塘）、
FK0+280（河塘）、K2+054(箱涵) 、K2+407(箱涵) 、K2+924(箱涵) 、K4+020(箱涵) 、K0+594(箱涵)，设置沉降板。 以上沉降断面的设定均根据本工程堆载预压段落设置。 本工程堆载预压段落为： ①、K1+180-K1+310、K1+735-K1+960、 K3+460-K3+570、K3+630-K3+700锡十一圩大桥及规划桥两侧高填方段落； ②、EK0+042-EK0+160、FK0+200-FK0+355互通区 匝道段； ③、K2+054、K2+407、K2+924、K4+020等4道箱涵， 堆载至河道两侧河岸线外侧各5m； ④、K0+594（8*4.5m）箱涵，堆载范围为箱涵加两侧开 挖回填宽度。 以上堆载部位堆载高度2.5m。 2、沉降位移观测点布设 本工程路基沉降观测布设根据不同地质情况、不同部位变化情况设置3种断面类型： （a）断面一：一般堆载预压段，沉降观测板在每个断面设置3处，分别位于路中和两侧路肩位置处； （b）断面二：堆载预压段且为河塘部位，仅在路基中心布置一个观测沉降板；
DK887+～DK889+段路基工程 观测、检测方案 一、观测方案 1、路基变形监测控制技术措施 高速铁路路基作为变形控制十分严格的土工构筑物，沉降变形监测应作为路基施工中的重要工序，贯穿整个路基施工始终。 路基沉降变形监测主要是测定每一层填料填筑过程中的地基沉降及整体水平位移和路基成型后的地基沉降及路堤本身的沉降值。在填筑施工期间，填土速率根据观测情况确定，如地基稳定情况良好可以酌情加快，反之减缓填土速率，当边桩横向位移大于5mm/d，地面沉降超过10mm/d时，停止填土。路堤填筑完成后，根据观测的数据绘制时间和沉降曲线，预测总沉降和剩余沉降。 该段路基沉降变形监测主要是路堤基底沉降监测和路基面沉降监测。 路基沉降变形监测施工工艺流程见图1。 2、监测测试项目 以路基中心沉降监测为重点，其他包括路基面位移监测、基底沉降位移监测、路堤本体沉降监测、深厚层第四系地层的深层沉降监测，另外还有软土或松软土地段的边桩位移监测等。 ⑴路堤基底沉降监测 每10～100m设一个监测断面，桥路过渡段必须设置。每个监测断面预埋1～3个沉降板（软弱地基时3个）。路堤填筑前，于路堤基
底地面预埋沉降板进行监测，每个监测断面预埋3个沉降板。沉降板 满足要求 图1 路基沉降变形监测施工工艺流程图
由沉降板、底座、测杆（ф=20mm钢管）及保护测杆的ф=49mmPVC 塑料管组成。随着填土的增高，测杆与套管亦应相应加高，每节长度不超过100cm，接高后的测杆顶面应高于套管上口，在填土施工中应采取措施保护测沉设施。 沉降板安装前应先将地面整平（可铺设0.1m厚中粗砂），注意保持底板的水平及垂直度。填土高度小于2.0m时，每两天观测一次，超过2.0m后，要求每天观测一次，在沉降速率较大的情况下，还应加密观测。地面沉降量用仪器测量，精度要求准确到±1mm。每天的观测数据都要及时整理并绘制“填土高～时间～沉降量”关系曲线图。 ⑵路基面沉降监测 路堤地段每50m设一个监测断面，桥路过渡段必须设置，且应加密。每断面3个监测点。分别于路基中心、两侧路肩各设一个监测桩（包桩），路基成形后设置。监测桩采用C15混凝土方桩或圆桩（边长或直径0.1m），其中埋设ф16mm钢筋一根，桩长0.6m，埋入基床表层以下0.55m。 ⑶测量的精度及频度 观测频率应与位移速率相适应，位移越小，观测频率也可减慢，反之位移越大，观测频率越要加快。当位移曲线骤然变大时，更要跟踪观测，分析原因，并考虑是否需要采取措施。 测量精度按二级水准测量标准；测量频度：在路堤填筑期间，每天监测一次，各种原因停工期间，前2天每天监测一次，以后每3天测试一次。填筑施工完成后，前15天内每3天监测一次，第15～30天每星期监测一次，第30～90天每15天监测一次，以后每个月监测
