**项目*＊合同段钢筋加工场建设方案编制:
复核：
审核:
**有限公司
＊*项目经理部
*＊年＊*月
目录
一、编制依据 0
二、工程概况 0
三、选址及规划 0
1、场地选址 0
2、场地规划 0
四、钢筋加工场建设 0
1、主要人员安排 0
2、工期安排 (1)
3、钢筋加工场总体规划 (1)
4、钢筋加工场内基础建设 (2)
5、钢筋加工场内各区建设 (3)
五、用水用电 (4)
六、文明施工措施 (4)
七、安全环保措施 (4)
1、安全生产目标 (4)
2、安全管理组织机构 (4)
3、安全生产保证措施 (4)
4、施工用电安全保护措施 (5)
5、消防保证措施 (5)
6、施工机械安全操作规程 (6)
7、环境保护管理组织机构 (7)
8、水土及生态环境的保护措施 (7)
9、固体废弃物处理措施 (8)
10、降低噪音措施 (8)
八、彩钢棚计算 (8)
钢筋加工场建设方案
一、编制依据
1、*＊项目CYTJ5合同段招投标文件相关要求；
2、＊＊高速公路扩能项目＊*合同段《两阶段施工图设计》;
3、施工现场踏勘、调查走访相关信息；
4、《施工现场临时用电安全技术规范》 JGJ 46—2005;
5、《建筑机械使用安全技术规程》 JGJ 33—2001。
二、工程概况
本合同段起于＊＊市渝北区共和村,经滩子头、宝华村止于渝北区洛碛镇石堰沟,路线里程K14+650~K20+700，路线全长6.05公里.
本合同段设洛碛南和三林两个互通，全段共17座大中型桥梁（含互通桥梁）、3座人行天桥，涵洞13座。
三、选址及规划
根据招投标合同及**市建设标准化管理手册的要求，各合同段内桥梁、结构物的钢筋进行集中加工,需要设置一座大型钢筋加工场。我合同段对钢筋加工场建设用地进行了选址及规划.
1、场地选址
钢筋加工场用地选址在洛碛镇宝华村村道旁原水泥拌合站旧址,位于本项目杨柳坝大桥12#墩右幅约100米处，与项目部约600米，利于钢筋加工场的建设与管理。此处地势平坦、距主线近，且交通便利,便于原材料进场及场内生产的半成品、成品运至施工现场。目前钢筋加工场已建设完毕，待龙门吊安装完成及电力连接后即可生产。
2、场地规划
场地规划面积约2170m2，设原材存放区、钢筋下料区、加工制作区、成品及半成品存放区等，各区域分开标识布置。钢筋加工场采用封闭式管理,周围用围墙进行隔离，进出场道路进行硬化处理，设大门一处。
四、钢筋加工场建设
1、主要人员安排
根据钢筋加工场的任务、工程特点及要求，建设本钢筋加工场负责全线桥梁和结构
物的钢筋加工和运送工作。主要人员安排及任务划分和机械设备配置计划见下表：
表4。1主要人员安排
表5。1主要机械设备配置计划表
2、工期安排
根据工期要求及工程实际需要,钢筋加工场施工进度安排如下：
2017年2月20日～2017年3月20日完成场地硬化、钢筋棚安装、机械设备进场。
2017年4月1日~2018年12月31日完成本标段的所有钢筋加工.
3、钢筋加工场总体规划
(1)钢筋加工场内布置
钢筋加工场内设置原材存放区、钢筋下料区、加工制作区、成品及半成品存放区、办公区、生活区等,各区域分开标示布置，钢筋加工场用电设置一台100KVA变压器，并配备120KW发电机一台,钢筋加工场用水来源于场内深水井。
钢筋加工场内布置示意图
（2）钢筋加工场建设要求
①钢筋加工场做硬化处理并做好排水，钢筋加工棚面积满足施工需要，顶棚采用钢结构搭设.
②钢筋垫高堆放，离地20厘米以上，严格按照规定对现场材料进行标识，标识内容包括材料名称、产地、规格、检验状态等，并根据不同的检验状态和结果采用统一的材料标识牌进行标识。
③钢筋加工场内醒目位置设置工程公示牌、平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等标志牌.
4、钢筋加工场内基础建设
（1）场地平整
根据规划用地范围,用挖掘机和推土机进行场地平整，同时测量人员进行跟踪测量地面的标高，以保证地面的平整，用压路机进行碾压密实。
（2）排水沟修砌
在场地周围设置50cm×50cm排水沟，排水沟采用12cm厚砖修砌，内壁抹2cm厚M10水泥砂浆，确保场内无积水。
（3)围墙施工
施工准备→基础夯实→基础砌筑→墙体砌筑→抹灰
围墙采用24墙修筑，进行抹灰处理，修筑高度为2m。注意事项:①控制每日砌筑高度；②限制流水段间高差;③墙体的自由高度在允许范围内;④随砌随划缝或清扫墙面。
（4）钢筋顶棚的搭设
钢筋顶棚采用钢结构搭设，两端存放区采用整体活动式，以方便机械吊装作业。钢筋棚由物质部到厂家订购，由供应厂家进行现场安装，项目部协助施工。
（5）场地硬化
钢筋加工场场内硬化用混凝土，硬化标准为20cm厚C20砼.
①场地整平碾压密实后，进行面层混凝土硬化的浇筑施工。在施工前根据现场实际尺寸划分施工面，放出控制桩，按每5m间距设置一排控制桩，在控制桩上放出混凝土面
的顶面标高。
②模板安装时，根据控制桩的标高，拉线辅助模板进行安装，沿着线条进行布置和加固，并保证模板安装稳定与线条顺直.
③安装好模板后，进行混凝土浇筑，采用人工整平和振动器振捣。用平板振动器进行振捣收面，然后用滚筒架设在两侧的模板面来回滚动两次，待表面初凝时，人工用灰刀进行压光收面。另外,对需要拉毛的地方，在其表面抹面平整后及时对混凝土表面进行拉毛。
④施工缝的处理,在施工中由于其他原因而不能进行浇筑施工处,按施工缝进行处理.对地坪混凝土的伸缩缝，按10m长度进行设置，要保证通缝，缝间填塞泡沫板。当混凝土达到一定强度后，及时按5m长度进行胀缝切割。伸缩缝和胀缝的施工要保证线条顺直.
5、钢筋加工场内各区建设
（1）场内道路靠近场地东侧布置,方便原材和成品及半成品出入，道路宽 5m，地面基础平整压实后，上铺20cm厚的C20混凝土硬化，路面设2％排水横坡，方便水排至排水沟，确保场地无积水.
（2）原材料存放区
原材料存放分Ⅰ级钢筋和Ⅱ级钢筋存放区,总面积300m2,Ⅰ级钢筋采用下垫方木存放，Ⅱ级钢筋存放在浇筑的30cm×30cm混凝土墩支垫上,支垫间距为2m一道.场地设置进场材料标示牌，严格按照现场材料进行标识，标识内容包括材料名称、产地、规格、检验状态等，并根据不同的检验状态和结果采用统一的材料标识牌进行标识.
（3）钢筋下料、加工区
钢筋下料、加工制作区总面积864m2，两区分开并设置标示标牌,在下料区、制作区悬挂钢筋的设计大样图，标明尺寸、部位，确保下料及加工准确.在相关机械处悬挂机械操作安全规定公示牌（即安全操作规程）和设备标示牌。焊接、切割、使用氧气、乙炔等易燃易爆场所设置禁止、警告标志。
（4）半成品、成品存放区
场地规划半成品存放区面积250m2，成品存放区面积200m2。成品、半成品分开，对加工完成的成品、半成品钢筋，按其检验状态、检验结果和使用部位等进行分类存放并标识。
五、用水用电
钢筋加工场打井一口,用潜水泵抽取地下水供给生活及施工用水；安装一台100KVA 变压器供给施工及生活用电，变压器就近顺接到地方高压电路；配备一台120KW 柴油发电机，以保证正常施工的电力供应。
六、文明施工措施
1、施工现场内设置五牌一图，场地围蔽设置施工标示牌，标明工程名称、规模及业主、设计、监理、施工单位名称和施工单位负责人等.
2、施工现场设置临时设施:办公室、宿舍、食堂、厕所等均采用彩钢防火材料搭设;并建立住地文明、卫生、防火责任制，按规定布置防火设施,并落实相关责任到人。
3、工地食堂按卫生标准设置并配齐用具.临时住地的厕所化粪池加盖，工程完毕后覆盖掩埋,施工期间由专人定期对生活区进行消毒.
4、钢筋的原材料和半成品严禁堆放于围蔽外，严格分类堆放，并标示清楚。
5、加工剩余的短小材料或废料合理回收，充分利用。
七、安全环保措施
在施工过程中始终贯彻“安全第一,预防为主,综合治理”的方针，建立健全安全环保管理组织机构，完善安全生产保证体系，确定安全目标，制定安全措施，做好施工中的安全工作.
1、安全生产目标
杜绝发生一般及以上安全责任事故。
2、安全管理组织机构
成立以钢筋加工场负责人、技术主管、安检负责人员组成的安全领导小组,设置专职安全员，领导和组织实施钢筋加工场的施工安全管理,确保安全生产目标的实现。
3、安全生产保证措施
（1）严格执行国家、上级有关部门法律法规及公司安全生产的各项规章制度。 （2）对各工种进行安全操作规程教育，做好岗前培训和安全、技术交底工作，并
定期进行安全教育. （3)每月组织安全生产大检查，积极配合上级进行专项和重点检查.
(4）施工班组每日进行自检、互检、交接班检查，并做好记录，安检工程师、安全专职安检工程师(**) 项目经理部施工安全领导组
组长:项目经理(**) 副组长:副经理(**) 副组长:安全长(**) 专职安全员(**) 领导
组
队
员进行日常安全巡查，重点检查用电设备、机械设备。
（5）针对施工现场的重大危险源、特种作业安全、施工技术安全、大中型设备的使用、运转、维修进行重点检查。
（6）施工现场严禁非工作人员进入，一切工作人员进入施工现场必须佩戴安全帽.
（7）现场管理人员、作业人员安全帽进行区分配戴，安全监察人员佩戴袖标。
（8）施工现场及临时设施内配备足量的消防设备。
（9）严格选用符合技术和安全规定的施工机具，并坚持安全挂牌制。
(10）起重机作业时下方严禁站人，待钢材降落到距地面1m 以内方准靠近，就位支撑方可摘钩。
(11)人工切断工具牢固。切断小于 30cm 的短钢材，用钳子夹牢，禁止用手把挟，并在外侧设置防护箱笼罩.
4、施工用电安全保护措施
（1）施工现场临时用电按《施工现场临时用电安全技术规范》JGJ46-2005的要求进行设计、检查和验收。
(2）临时用电做好安全技术交底及验收表；建立健全安全用电管理制度和安全技术培训档案.
（3）施工现场用电实行三相五线制和双级漏电保护措施，做到用电设备“一机、一闸、一漏电开关保护”;电器设备均设防雨棚防雨。
(4）施工现场电线采取架空、挂设方式架设,并在使用过程中定期检查，确保绝缘良好.
（5）电焊机的一次线长度不大于5m，二次线使用专用线缆，多台电焊机同时工作时，禁止使用公用回路。施工现场变压器，由专人定期检查，并作记录。施工现场电工值班室设有现场供电系统图和值班记录。施工现场的电工，必须持证上岗，严格遵守操作规程，非电工禁止私自乱动电器设备，电器设备出现故障由电工处理.
5、消防保证措施
（1）易燃易爆物品妥善存放,符合安全规定，并有专人保管、发放、回收。
（2）禁火区禁止动用明火；有焊割作业严格执行“焊割十不准”规定.
（3）电气线路、设备经常检查维修,非电工严禁安、拆、检修电气设备。
(4）库房、生活区有火源的地方，均配备灭火器材。
（5）施工区域和生活区消防设施齐全有效，消防器材严禁挪作他用或随意拆除，
时刻保持消防道路畅通。
(6)项目部每月组织进行一次消防措施检查，保证消防设施的合格性。
6、施工机械安全操作规程
（1）平板式振动器
①平板式振动器轴承不应承受轴向力,在使用时，电动机轴应保持水平状态.
②作业前，应对附着式振动器进行检查和试振；试振不得在干硬土或硬物体上进行。
③平板式振捣器的电动机与平板应保持紧固，电源线必须固定在平板上,电器开关应装在手把上。
④平板式振动器作业时，应使平板与混凝土保持接触，使振波有效地振实混凝土,待表面出浆,不再下沉后,即可缓慢向前移动，移动速度应能保证混凝土振实出浆。在振的振动器，不得搁置在已凝或初凝的混凝土上。
⑤用绳拉平板振捣器时，拉绳应干燥绝缘,移动或转向时，不得用脚踢电动机。作业转移时电动机的导线应保持有足够的长度和松度，严禁用电源线拖拉振捣器。
⑥作业后必须做好清洗、保养工作。振捣器要放在干燥处。
(2）混凝土切割机安全操作规程
①使用前，应检查并确认电动机、电缆线均正常，保护接地良好，防护装置安全有效，锯片选用符合要求，安装正确。
②启动后,应空载运转，检查并确认锯片运转方向正确,升降机构灵活，运转中无异常、异响，一切正常后,方可作业
③操作人员应双手按紧工件，均匀送料，在推进切割机时，不得用力过猛。操作时不得带手套。
④切割厚度应按机械出厂铭牌规定进行，不得超厚切割。
⑤作业中,当工件发生冲击、跳动及异常音响时，应立即停机检查,排除故障后，方可继续作业。
⑥严禁在运转中检查、维修各部件.锯台上和构件锯缝中的碎屑应采用专用工具及时清除，不得用手拣拾或抹试。
⑦作业后，应清洗机身，排放水箱余水,收回电缆线，并存放在干燥、通风处.
（3)手持电动工具
①使用刃具的机具，保持刃磨猁，完好无损，安装正确，牢固可靠。
②使用砂轮的机具，应检查砂轮与接盘间的软垫是否安装稳固。凡受潮、变形、裂
纹、破碎、磕边、缺口或接触过油、碱类的砂轮均不得使用，并不得将受潮的砂轮片自行烘干使用。
③在潮湿地区、金属构架等导电良好的场所作业时，必须使用双重绝缘或加强绝缘的电动工具。
④非金属壳体的电动机、电器,在存放和使用时不应受压、受潮，并不得接触汽油等溶剂；外壳、手柄不出现裂缝、破损； 电缆软线及插头等完好无损，开关动作正常,保护接零连接正确、牢固可靠；各部防护罩齐全牢固,电气保护装置可靠.
⑤机具启动后，空载运转，检查并确认机具联动灵活无阻；作业时，加力应平衡,不得用力过猛。
⑥严禁超载使用。作业中应注意音响及温升,发现异常应立即停机检查。在作业时间过长,机具温升超过60℃时,应停机，自然冷却后再行作业。
⑦作业中，不得用手触摸刃具、模具和砂轮，发现其有磨钝、破损情况时，应立即停机或更换,然后再继续进行作业;机具转动时，不得撒手掌管.
⑧机械设备悬挂机械操作安全规定公示牌（即安全操作规程）和设备标识牌.
7、环境保护管理组织机构
根据本合同段环境保护工作的需要，成立专职的环保组织机构（见下图），加大工作力度，做好施工期间的环保工作。成立以项目经理为组长的环境保护领导小组，环保卫生部为日常的管理机构，环保卫生部部长专职抓环保工作,具体负责开展环保工作.各施工队配环保监察员，负责施工过程中的环保工作。坚持“管生产必须管环保"的原则，建立健全岗位责任制。结合施工组织设计，制定实施性的环境保护措施，从思想、宣传、组织、制度、措施、经济等方面入手，形成严密的控制格局,确实将环境保护工作落到实处，使施工现场环境与生态保护工作满足国家和各级环保部门的标准。
临时占用耕地要施工完毕后及时复耕，裸露地表进行植草或种植树木绿化。
在生活区周围种植花草、如燃料、油料、废旧材料、垃圾等）集中存放，通过处理后运至
领导层 管理层
监理工程师指定的地点进行掩埋,防造成对环境的危害。
9、固体废弃物处理措施
（1）施工营地和施工现场的生活垃圾，集中堆放，定期运至监理工程师指定的地点进行掩埋。
（2）施工和生活中的废弃物经当地环保部门同意后，运至指定地点，此外，工地厕所要派专门人员清理打扫,并定期对周围喷药消毒，以防蚊蝇滋生,病毒传播。
（3)对于施工中废弃的零碎配件,边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生，以保护自然环境与景观不受破坏。
10、降低噪音措施
（1）合理安排工作人员轮流操作机械，穿插安排低噪音工作,减少接触高噪音时间，并配备耳塞，同时注意机械保养,降低噪音的声级水平。
（2）合理安排施工作业时间,尽量避开夜间车辆出入频率，在夜间施工不得安排噪音很大的机械.
（3）运输车辆安装消声器并加强维修保养。
(4)机械运输车辆途经居住场所时应减速慢行,严禁鸣笛。
八、彩钢棚计算
（一）设计资料
本章计算书系针对我标段临建工程彩钢棚实验室。验算：檀条跨间距1。5m,跨度30m，屋面最大坡度为1.5/10（α=8。53)，钢材为Q235钢材，[σ]=205 Mpa，[τ］ =120 Mpa，屋面板采用彩钢瓦，屋架结构采用三角空间桁架，立柱采用d=168mm，t=2.5mm钢管，上端铰接，下端刚性连接。
(二）檀条受力验算
1.计算施工活荷载
施工活荷载：按0。5KN/m2考虑，折合到梁上均布荷载为0.5×6=3KN/m；依据《建筑结构荷载规范》,考虑活载安全系数1。4，可知雪作用在屋架结构上的荷载为0。3 KN/m2,经验算Q雪=0.3 KN/m2×6 m=1.8 KN/m。雪荷载等于施工活荷载，由于二者不会同时出现，这里只考虑施工活荷载.
2.计算风活载
按照《建筑荷载规范》GB50009—2012要求，该结构矢跨比1。5/20=0。075，则仅考虑上吸风荷载，上吸风荷载：按风压高度系数为1.0(B类），风振系数取为1。2，
体型系数取为0.8,基本风压为:0.35KN/m2.
3.计算恒载（自重）
屋面彩钢板及屋面檩条荷载：压型钢板（单层无保温）自重0。12KN/m2,檀条自重0。05KN/m2。
4。内力计算
永久荷载与屋面活荷载组合
檀条线荷载
p=(1.2×0.17+1.4×0.5）×1.5=1.356KN/m2
px=psin8。53=0.201KN/m2
py=pcos8。53=1.342KN/m2
弯矩设计值
Mx=pyl2/8=6.03KN。m
My=pxl2/32=0。22KN。m
永久荷载与风荷载吸力组合
垂直屋面的风荷载标准值：
Wk=us*uz＊βz＊ωo=-1。2×0。8×1。0×0.35=-0.336KN/m2
檀条线荷载
pky=(0。336-0.17cos8.53)×1。5=0.252KN/m2
px=0.17×1.5×sin8.53=0。038KN/m2
py=1.4×0.336×1.5—0.17×1.5×cos8。53=0。45KN/m2
弯矩设计值(采用受压下翼缘板不设拉条的方案）
Mx=pyl2/8=2.04KN.m
My=pxl2/32=0。0428KN。m
5。檀条截面选择
檀条选择冷弯薄壁卷边C120×60×20×3.0
A=8.9cm2，Wx=42。39cm3，Wymax=22.74cm3，Wymin=10。11cm3,
Ix=339.96cm4,Iy=41.99cm4,ix=6.18cm,iy=2。17cm
It=0。2836cm4，Iw=3070。5cm6
6.稳定计算
受弯构架的整体稳定系数计算
查表7—1，跨中无侧向支承，ub=1。0,ζ1=1。13，ζ2=0。46
=h/2=160/2=80mm
〈0.7
则风吸力作用下檀条下翼缘受压，按公式：
N/mm2<205N/mm2
以上计算未考虑屋面对上翼缘的约束，若考虑这一有利因素,可将公式中屋面自重在y方向的分量忽略，即认为在y方向产生的弯矩全部由受拉翼缘承受。
檩条挠度验算:
mm〈6000/200=30mm
构造要求
〈200
故此檀条在平面内外均满足要求.
（三）屋架结构受力验算
1.计算施工活荷载
施工活荷载：按0.5KN/m2考虑,折合到梁上均布荷载为0。5×6=3KN/m；依据《钢结构设计规范》，考虑活载安全系数1。4，可知雪作用在屋架结构上的荷载为0。3 KN/m2，经验算Q雪=0。3 KN/m2×6 m=1.8 KN/m。
雪荷载等于施工活荷载，由于二者不会同时出现，这里只考虑施工活荷载。
2。计算风活载
按照荷载规范要求，该结构矢跨比1。5/20=0.075,则仅考虑上吸风荷载,
上吸风荷载：按风压高度系数为1.0（B类)，风振系数取为1.2，体型系数取为0。8，基本风压为:0.35KN/m2，折合到梁上均布荷载为0。35×6=2KN/m；
3。计算恒载(自重）
屋面彩钢板及屋面檩条荷载：按0.17KN/m2考虑，折合到梁上均布荷载为0。17×6=1KN/m；
4.求屋架结构验算
圆管采用φ60×3.5（缝），架立筋采用φ14。
①荷载模型(有限元模型）如下：
②反力计算:
③应力图:
④变形图：
数据分析：Ymax==0.0235/20 ≈ 1/833﹤1/400，因此符合设计要求。
5.立柱稳定计算。
立柱采用圆管,型号为d=168mm,t=5mm。立柱截面积为A=24。19 cm2,立柱惯性矩I=851.14cm4，iz=5。77cm，W=101。33cm3
假设一杆端铰接，一端钢结，λ=μL/iz=0.7×1000/5。77=121.3，查λ对应值0.552,则受压最大容许压应力为：
Fmax=A［σ］=0。552×24.19×10-4×205×103=273.7KN。
YB=102。3 KN＜273.7 KN，因此符合要求。
横向拉筋布设：布设4根圆钢，截面A=4×3。801=15.2mm2
KN>228.7KN
以上验算均满足结构受力要求
***合同段钢筋加工场建设方案
钢筋加工场建设方案 宿舍共计20间，总面积为810平方米,人均住宿面积平方米≥8平方米，满足标准化住宿要求。 2）食堂 食堂采用砖砌，总面积80平方米，钢筋加工场人员高峰期按100人计算，80≥100*70%*1=70平方米，符合标准化要求。 3）洗浴室 洗浴室设置在加工制作区正上方，男女分别设置，建筑面积分别为平方米、8平方米，总计22平方米，钢筋加工场有人员100人，人均面积平方米>平方米/人，符合标准化要求。 4）厕所 厕所设置在男女浴室后方，男女分别设置，建筑面积分别为15平方米、12平方米，总计27平方米，钢筋加工场有人员100人，人均面积平方米>平方米/人，符合标准化要求。 表 1 钢筋加工场生活区明细表占地面积序号名称尺寸 1. 2. 3. 4. 5. 6. 7. 8. 宿舍食堂洗浴室厕所办公室工具间仓库合计 50m×35m 20m×15m 15m×5m 15m ×5m 30m×10m 15m×10m 15m×10m 面积 1750 300 75 75 300 150 150 2800 备注四、钢筋加工场建设
场地处理 ①于地势起伏较大，根据现场实际情况、测量放样及场区总体平面布置，本着填挖平衡、经济合理的原则，设计场地整平标高为； ②钢筋加工场内的所有场地进行砼硬化处理，场区内一般场地硬化为15cm厚的碎石或砂砾垫层， 10cm厚的C20砼面层，加工棚中间的行车道路硬化为15cm厚的碎石或砂砾垫层， 20cm厚的C20砼面层；生活区地面及板房地板、走廊采用10cm厚C20混凝土硬化； ③硬化场地时，按5m间距设置一排控制桩，根据控制桩的标高，拉线辅助模板进行安装，沿着线条进行布置和加固，并保证模板安装稳定与线条顺直。 ④安装好模板后，进行混凝土浇筑，根据控制桩上放出的混凝土面顶标高，采用人工整平和振动器振捣。用平板振动器进行振捣收面，然后用滚筒架设在两侧的模板面来回滚动两次，待表面初凝时，人工用灰刀进行压光收面。另外，对需要拉毛的地方，在其表面抹面平整后及时对混凝土表面进行拉毛。 ⑤施工缝的处理，在施工中于其他原因而不能进行浇筑施工处，按施工缝进行处理。对地坪混凝土的伸缩缝，按10m长度进行设置，要保证通缝，缝间填塞泡沫板。当混凝土达到一定强度后，及时按5m长度进行胀缝切割。伸缩缝
新建敦化至白河铁路工程 DK0+600～JTK268+400.857 钢筋加工场建设方案 (一工区钢筋加工厂） 编制： 复核： 审核： 中铁七局集团有限公司新建敦化至白河铁路DBSG-1标段项目经 理部第二工区 二〇一七年九月 目录 一、编制依据 (3) 二、工程概况 (3) 三、选址及规划 (4) 1、场地选址 (4) 2、场地规划 (4)
四、钢筋加工厂建设 (4) 1、主要人员安排 (4) 2、工期安排 (6) 3、钢筋加工厂总体规划 (6) 4、钢筋加工厂基础建设 (8) 5、钢筋加工厂内各区建设 (9) 6、生活设施建设 ..................... 错误!未定义书签。 7、安全、消防 (9) 8、交底、标示系统 (10) 五、供水供电及排水系统 (10) 六、文明施工措施 (10) 七、安全环保措施 (11) 1、安全生产目标 (11) 2、安全管理组织机构 (11) 3、安全生产保证措施 (11) 4、施工用电安全保护措施 (12) 5、消防保证措施 (13) 6、施工机械安全操作规程 (13) 7、环境保护管理组织机构 (15) 8、水土及生态环境的保护措施 (16) 9、固体废弃物处理措施 (16) 10、降低噪音措施 (17)
钢筋加工场建设方案 一、编制依据 1、国家相关法律、法规和铁路总公司规章制度； 2、铁路建设相关法律、法规。 3、《铁路工程施工组织设计规范》（铁总建设[2015]79号） 4、吉林省住房和城乡建设厅《中华人民共和国建设项目选址意见书》（吉规选字[2016]31号） 5、本项目采用国家和铁路总公司相关标准、规范和规程； 6、当前在建客运专线铁路技术水平、管理水平和施工装备水平。 7、本项目采用的技术标准、规范、规程等。 8、有关本项目的勘察、设计文件。 9、《施工现场临时用电安全技术规范》JGJ46-2005； 10、《建筑机械使用安全技术规程》JGJ33-2012； 11、我单位对现场实际勘察，调查所获得的有关资料，现场采集数据及现场情况； 12、大临、过渡工程管理办法。 二、工程概况 本工程线路全长113.467km。新建线路107.167km，利用吉图珲客专6.3km。新建线路（沈牡客专敦白段和敦化南至长春方向联络线合计）路基工程总长67.036km，桥梁共58座，长度31.034km，隧道共10座，长度15.297km。 全线设长白山、永庆、敦化南、敦化（既有）4座车站，小站南线路所1座，预留刘生店1座车站。 项目部按照场地建设“工厂化、节约化、专业化”的要求，我项目拟在K0+600右侧200处建设一座钢筋加工场，负责全标段桥梁下部结构的钢筋进行集中加工，共占地8.08亩。
大张高速铁路DZSG2015-1标（河北段）钢筋加工厂建设方案 编制： 审核： 审批： 中铁二十二局集团有限公司 大张高速铁路（河北段）DZSG2015-1标项目经理部 二零一六年三月
钢筋加工场标准化建设方案 一、工程概况: 路桥工区共有特大桥2座，大桥3座。本项目共有钢筋约1.7万吨，通过生产能力及供应需求核算。为便于集中化管理，在2#搅拌站内设置一座钢筋加工场。 二、钢筋加工场选址 1#钢筋加工场位于G110国道边2#搅拌站院内，主要负责跨京新高速特大桥、跨张呼右线特大桥、耙齿沟1#大桥、耙齿沟2#大桥、朱家窑大桥的桩基础、承台、墩身、连续梁钢筋的制作，总占地面积2400m2,其中长度为80m,宽度为30m,高度为13m-15m。 三、场房抗风雪检算 采用单层彩钢板，轻钢结构组成。基础为配筋砼独立柱基，钢柱为325*6圆钢管和180*4圆钢管组合成三角弧型梁及梁，柱间采用电焊连接。屋面为单层彩钢瓦，檩条构件与屋面板之间用自钻自攻钉固定，立柱间距5m。 其设计为荷载值： （1）屋面：静荷载：0.15KN/m2 （2）屋面：活荷载：0.2KN/m2 （3）雪荷载：0.25KN/m2 （4）基本风压:0.55KN/m2 2、结构用钢，钢材强度设计值。 （1）抗压，抗拉和抗弯值：215N/mm2
（2）抗剪：125N/mm2 （3）拱起顶紧后承压：325N/mm2 3、焊缝连接强度设计值（焊接焊条均为E43型） （1）对接焊缝抗压：215N/mm2 （2）对接焊缝抗拉：215N/mm2 （3）对接焊缝抗剪：125N/mm2 （4）角焊缝抗压，抗拉，抗剪：160N/mm2 4、普通螺栓（C级）连接强度设计值。 （1）抗拉，抗弯：170N/mm2 （2）抗剪：130N/mm2 5、强度设计值折减系数。 （1）单面连接钢管：0.85 （2）长边相连的钢管：0.25 屋面板核校： （1）大棚屋面板均为0.4mm厚单层彩钢压型图，自重0.08KN/m2（2）单层彩钢压型板的值：I=194cm4。I=4.9cm,w=38.8cm3,A=7.8cm2 （3）檀条屋面板设计值：屋面为0.5KN/m2 （4）核校其弯距值：活荷载*1.4+静荷载*1.2 由（3）得出层面板的线性荷载值为0.6KN/m 总值0.5KN/m2*1.2m*1.4+0.15KN/m2*1.2m*1.2≈1.05KN/m P=ql/8 =1.05KN/m*(6.0m)/8
**项目*＊合同段钢筋加工场建设方案编制: 复核： 审核: **有限公司 ＊*项目经理部 *＊年＊*月
目录 一、编制依据 0 二、工程概况 0 三、选址及规划 0 1、场地选址 0 2、场地规划 0 四、钢筋加工场建设 0 1、主要人员安排 0 2、工期安排 (1) 3、钢筋加工场总体规划 (1) 4、钢筋加工场内基础建设 (2) 5、钢筋加工场内各区建设 (3) 五、用水用电 (4) 六、文明施工措施 (4) 七、安全环保措施 (4) 1、安全生产目标 (4) 2、安全管理组织机构 (4) 3、安全生产保证措施 (4) 4、施工用电安全保护措施 (5) 5、消防保证措施 (5) 6、施工机械安全操作规程 (6) 7、环境保护管理组织机构 (7) 8、水土及生态环境的保护措施 (7) 9、固体废弃物处理措施 (8) 10、降低噪音措施 (8) 八、彩钢棚计算 (8)
钢筋加工场建设方案 一、编制依据 1、*＊项目CYTJ5合同段招投标文件相关要求； 2、＊＊高速公路扩能项目＊*合同段《两阶段施工图设计》; 3、施工现场踏勘、调查走访相关信息； 4、《施工现场临时用电安全技术规范》 JGJ 46—2005; 5、《建筑机械使用安全技术规程》 JGJ 33—2001。 二、工程概况 本合同段起于＊＊市渝北区共和村,经滩子头、宝华村止于渝北区洛碛镇石堰沟,路线里程K14+650~K20+700，路线全长6.05公里. 本合同段设洛碛南和三林两个互通，全段共17座大中型桥梁（含互通桥梁）、3座人行天桥，涵洞13座。 三、选址及规划 根据招投标合同及**市建设标准化管理手册的要求，各合同段内桥梁、结构物的钢筋进行集中加工,需要设置一座大型钢筋加工场。我合同段对钢筋加工场建设用地进行了选址及规划. 1、场地选址 钢筋加工场用地选址在洛碛镇宝华村村道旁原水泥拌合站旧址,位于本项目杨柳坝大桥12#墩右幅约100米处，与项目部约600米，利于钢筋加工场的建设与管理。此处地势平坦、距主线近，且交通便利,便于原材料进场及场内生产的半成品、成品运至施工现场。目前钢筋加工场已建设完毕，待龙门吊安装完成及电力连接后即可生产。 2、场地规划 场地规划面积约2170m2，设原材存放区、钢筋下料区、加工制作区、成品及半成品存放区等，各区域分开标识布置。钢筋加工场采用封闭式管理,周围用围墙进行隔离，进出场道路进行硬化处理，设大门一处。 四、钢筋加工场建设 1、主要人员安排 根据钢筋加工场的任务、工程特点及要求，建设本钢筋加工场负责全线桥梁和结构
钢筋加工厂设置方案
目录 1、编制目的.......................................... - 1 - 2、编制依据.......................................... - 1 - 3、工程概况.......................................... - 1 - 4、钢筋加工场总体规划................................ - 1 - 4.1 选址............................................. - 1 - 4.2 现场布置......................................... - 1 - 4.3 工程量........................................... - 3 - 5、钢筋加工场施工方案............................... - 4 - 5.1施工流程图 ....................................... - 4 - 5.2施工准备 ......................................... - 4 - 5.3场地整平 ......................................... - 5 - 5.4生活区、加工场及便道硬化.......................... - 5 - 5.5加工棚 ........................................... - 5 - 5.6储存台 ........................................... - 5 - 5.7附属设施 ......................................... - 6 - 6、安全环保措施...................................... - 6 - 6.1安全生产目标 ..................................... - 6 - 6.2安全生产保障体系图................................ - 6 - 6.3安全生产保证措施 ................................. - 7 - 6.4施工用电安全保护措施.............................. - 8 - 6.5消防保证措施 ..................................... - 9 -
钢筋加工场建设方案
目录 第一章概述 (2) 一、编制依据 (2) 二、编制范围 (3) 三、编制原则 (3) 第二章标准化钢筋加工场 (4) 一、工程概况 (4) 二、钢筋场选址和规划 (4) 三、人员组织机构 (5) 四、钢筋加工场机械设备 (5) 五、建设方案 (5) 六、生产功能保证措施 (8) 七、质量保证措施 (8) 八、安全保障措施 (9) 九、环境保护措施 (9) 一、XX高速A5合同段钢筋加工场规划图（XSGS-A5-sjz2） (10) 二、钢筋加工场工程数量表 (10)
第一章概述 一、编制依据 1、XX高速公路A5合同段工程施工招标文件、标前会、补遗书、《福建省高速公路施工标准化建设指南》； 2、交通部颁发的有关预算定额，施工及验收规范； 3、有关公路工程施工技术规范及验收标准； 4、现场实地勘察资料（含交通运输、材料来源、民俗民情等资料）； 5、合同总工期及业主对安全、质量、工期的要求； 6、结合我单位同类工程施工能力及多年积累科研成果； 7、国家、交通部、地方政府颁布的有关环保、水保、文保、土地等方面的法律法规。 二、编制范围 XX高速公路A5合同段钢筋加工场。 三、编制原则 （1）采用我单位近年来的高速公路建设中使用的先进施工方法和工艺设备。 （2）调集我单位精锐的管理人员和最雄厚的技术力量，并且组织一个业务极强的项目经理部和各施工作业层，加强施工现场的规范化、科学化、标准化管理。 （3）充分考虑各种不利施工进度和质量的因素，在工期安排、人
员配置、施工方法等方面综合考虑时留有余地，必要时，公司必须加大各项投入。 （4）遵守施工规范和操作规程及国家和交通部关于质量、安全生产规定和确保工程质量与施工安全。 （5）开源节流，精打细算，贯彻就地取材原则，尽量利用当地资源，充分利用当地设施，减少临时工程，降低工程成本，提高经济效益。 （6）遵守环境保护法并切实有效的按有关要求和规定来组织实施。 （7）响应党的国家民族政策，促进民族团结，尊重民风民俗。 （8）积极而慎重的采用经主管部门批准的新技术、新工艺、新材料、新设备。 第二章标准化钢筋加工场 一、工程概况 XX高速公路A5合同段起点位于三明市尤溪县西城镇蒋坑村附近，桩号K138+000;路经枣洋，设枣洋1号、枣洋2号大桥、安坪隧道，于K142+641建尤溪互通接省道S304，经南山兜，设隧道（新联隧道）穿山，至本合同终点西城镇半岭村，桩号K145+420,合同段内全长7.42公里，本线段内主要控制点为枣洋1号大桥、枣洋2号大桥和新联隧道，全线两处与省道S206/S304相邻或交叉，全线主要工程数量有路基石方77.3473万方，防护及排水工程2.0998万方，路面工程6.0025万方，桥梁3座共长1626米，涵洞、通道12处，隧

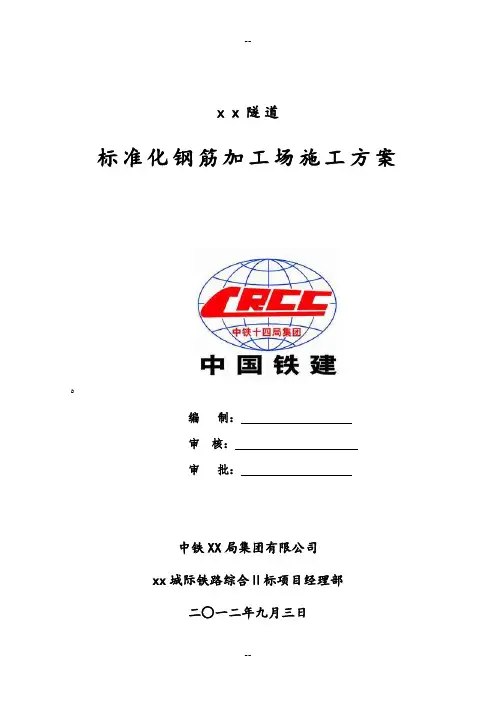

x x隧道 标准化钢筋加工场施工方案 编制： 审核： 审批：
中铁XX局集团有限公司 xx城际铁路综合Ⅱ标项目经理部 二○一二年九月三日 目录 1编制目的 (1) 2编制依据 (1) 3 工程概况 (1) 4 钢筋加工场施工方案 (2) 4.1 选址要求 (2) 4.2钢筋加工场规划布置 (2) 4.3 新建标准化钢筋加工场工程量 (7) 5 施工流程图 (10) 6 具体施工方法 (10) 6.1施工准备 (10) 6.2场地整平施工 (11) 6.3生活区、加工场及便道硬化 (11) 6.4 加工棚施工 (11) 6.5 储存台、隔墙施工 (11) 6.6 围墙施工 (12) 6.7板房搭建 (12) 6.8附属设施建设 (14) 7 文明施工及管理措施 (14) 8安全保证措施 (14)
xx隧道标准化钢筋加工场施工方案 1编制目的 为了满足xx隧道暗挖区间隧道初支和二衬施工，对钢拱架、钢格栅及二衬钢筋加工等进行标准化作业；以及满足湘府路站北端围护结构和主体结构钢筋加工需求，特编制此方案。2编制依据 （1）根据中铁XX局集团有限公司xx城际铁路综合Ⅱ标项目部标准化建设文件； （2）《xx城际铁路综合Ⅱ标xx隧道洞身明挖段施工组织设计》； （3）根据本工程施工现场实际情况； （4）国家、长沙市有关安全、文明施工、环境保护规范、规程及相关文件； （5）本企业现有技术水平、管理水平、施工资源及多年从事类似工程的经验。 3 工程概况 xx城际铁路综合Ⅱ标xx隧道从长沙火车站出发，过人民东路开始入地，平行于京广线南行，穿上行客车联络线、桂花路、下行客车联络线后右拐，穿京广线、东二环，在劳动东路与xx路交叉口设地下xx站（与地铁三号线xx站换乘），沿xx路往南，在香樟路设香樟路站，沿圭塘河往南，在湘府路设湘府路站，下穿湖南植物园以及时代阳光大道后，设地下汽车南站，沿中意一路南行，在南三环（绕城高速）
钢筋加工场方案(最新版) 海东工业园区高铁新城安置区（C-6小区）钢筋加工厂施 工方案 批准：___ 审核： 编制。 一、钢筋加工场布置方案 钢筋加工场位于海东工业园区高铁新城安置区（C-6小区）内，总占地面积为2000平方米。加工场采用开放式布局，主 要分为原材料存放区、加工区、成品存放区和办公区四个区域。原材料存放区和成品存放区位于加工区两侧，办公区位于加工区的一角。 二、主要机械设备配置
钢筋加工场主要机械设备包括钢筋剪切机、钢筋弯曲机、钢筋成型机和钢筋焊接机等。所有设备均为国内知名品牌，保证了加工质量和效率。 三、人员配置 钢筋加工场共配备工人10人，其中包括技术工人2人、操作工人8人。技术工人主要负责设备维护和加工工艺控制，操作工人主要负责加工生产。 四、组织机构及生产流程 钢筋加工场组织机构包括生产部、质检部、安全部和办公室。生产流程主要包括原材料入库、加工生产、成品出库和质检等环节。 五、钢筋加工方案 钢筋加工方案主要包括钢筋剪切、钢筋弯曲、钢筋成型和钢筋焊接等加工工艺。加工质量符合国家标准和工程要求。
六、质量方针及目标 钢筋加工场的质量方针是“精益求精，质量第一”，目标是通过科学的管理和先进的设备，提高加工质量和效率，满足客户需求。 七、安全生产管理 钢筋加工场重视安全生产，制定了完善的安全生产管理制度，确保生产过程中不发生安全事故。同时，加强员工安全教育和培训，提高员工安全意识。 八、施工用电措施及预案 钢筋加工场施工用电采用国家标准，设备用电采用三相五线制，确保电气安全。同时，制定了完善的用电预案，确保用电安全和稳定。 九、岗位责任制
成都经济区环线高速公路德阳至简阳段DJTJ3标段1#钢筋加工场建设方案 编制： 审核： 批准： 中铁建大桥工程局集团第五工程有限公司德简高速公路DJTJ3项目经理部 二〇一七年三月
目录 一、编制依据............................. 错误!未定义书签。 二、编制目的............................. 错误!未定义书签。 三、工程概况............................. 错误!未定义书签。 1、概述.............................. 错误!未定义书签。 2、主要工程数量...................... 错误!未定义书签。 3、施工条件.......................... 错误!未定义书签。 四、钢筋加工场建设方案................... 错误!未定义书签。（一）设置原则......................... 错误!未定义书签。（二）选址情况......................... 错误!未定义书签。（三）钢筋加工场总体规划............... 错误!未定义书签。 1、钢筋加工场内布置.................. 错误!未定义书签。 2、钢筋加工场建设要求................ 错误!未定义书签。（四）钢筋加工场内基础建设............. 错误!未定义书签。 1、平整场地.......................... 错误!未定义书签。 2、排水沟修砌........................ 错误!未定义书签。 3、钢筋顶棚的搭设.................... 错误!未定义书签。 4、场地硬化.......................... 错误!未定义书签。（五）钢筋加工场内各区建设............. 错误!未定义书签。 1、原材料存放区...................... 错误!未定义书签。 2、钢筋下料、加工区.................. 错误!未定义书签。 3、半成品、成品存放区................ 错误!未定义书签。 4、标志标牌。........................ 错误!未定义书签。
临时工程规划选址意见书 注：1、本表适用于拌合站，钢构件、钢筋加工厂，制梁场，轨枕场，试验室选址；2、本表一式5份，施工单位2份，监理单位1份，建设单位指挥部1份，建设单位工程部1份；3、项目工程地质评价是需经设计单位确认的意见。
新建张家口至呼和浩特铁路（内蒙古境内）站前工程ZHZQ-4标（DK158+203～DK167+550） 3#钢筋加工厂规划方案 编制人： 审核人： 批准人： 中铁十九局张呼客专项4标项目部 二零一四年五月
目录 一、工程概况 (1) 二、地理位置和选址 (1) 三、场地建设 (2) 1、场地平整 (2) 2、道路设置 (2) 3、排水系统 (2) 4、雨棚 (2) 5、标识标牌、文化宣传 (2) 四、场地布置 1、原材料存放区 (3) 2、钢筋加工区及待检区 (3) 3、供电、供水 (3) 4、排水 (4) 五、人员配置 (4) 六、钢筋加工场设备配置表 (5) 七、管理措施........................ .. (5) 1、钢筋加工场管理制度 (6) 2、安全保证措施 (6) 3、质量保证措施 (4) 4、环境保护措施 (8)
4号钢筋加工场规划方案 一、工程概况 我分部承建张呼客专ZHZQ-4标段4分部，起讫里程 DK158+203～DK167+550，线路长度9.347km，位于内蒙古自治区集宁市境内。 主要工程为：我分部承建客专正线线下工程自东向西9.347km，DK158+203～DK167+550；结构物为建设乌兰察布站场旅客地道2座、6座框架涵、集宁南特大桥(5处连续现浇梁)。四分部共设置钢筋加工场3座，我分部为3号钢筋加工场负责集宁南特大桥140-212号墩2.3km钢筋加工制作。 二、地理位置和选址 选址按“贴近现场、方便管理、集中生产”原则进行。 钢筋加工场的选址以根据现场施工的条件为依据，按照钢筋加工场建设和管理工作走向标准化、规范化、程序化、工厂化作业的模式进行选址，按照蒙冀公司钢筋加工场设置要求，确保钢筋加工场经济合理、节约用地、安全环保，经过多次现场踏勘，根据工程实际需求、当地政府的用地及环保、水保要求，满足供应半径不大于4km的原则，将钢筋加工场设置在靠近桥梁施工点附近，钢筋加工场位置考虑成品钢筋装运至各工点综合运距最短，以便道情况良好畅通为原则，结合现场用地条件综合考虑钢筋加工场建址位置。 3号钢筋加工场设在DK165+800线路右侧150m处，临近208国道，交通便利，距施工地点近，钢筋运输方便。 三、场地建设
武汉市四环线高速公路吴家山至沌口段 武汉西四环线项目第一标段钢筋加工场建设方案 中建筑港武汉西四环项目经理部 二O一三年七月
武汉市四环线高速公路吴家山至沌口段钢筋加工场建设方案武汉市四环线高速公路吴家山至沌口段 武汉西四环线项目第一标段 钢筋加工场建设方案 编制单位：中建筑港武汉西四环项目经理部 编制： 审核： 批准：
目录 第一章总则 (1) 1.1目的 (1) 1.2适用范围 (1) 1.3编制依据 (1) 1.4基本规定 (1) 第二章场地建设 (2) 2.1场地规划 (2) 2.1.1标准化钢筋加工场 (2) 2.1.2临时钢筋加工场 (12) 2.2设备配备 (15) 2.2.1标准化钢筋加工场 (15) 2.2.2临时钢筋加工场 (15) 2.3验收评定 (16) 第三章管理制度 (17) 3.1人员配置 (17) 3.1.1标准化钢筋加工场 (17) 3.1.2 临时钢筋加工场 (18) 3.2管理职责 (19) 第四章业务流程 (21) 第五章工序、工艺及设备操作规程 (22) 5.1钢筋加工工序 (22)
5.2钢筋加工工艺 (22) 5.3设备操作规程 (25) 第六章安全质量及文明施工 (32) 6.1安全文明保证措施 (32) 6.2质量保证措施 (33) 6.3 CI建设 (34) 第七章内业资料 (39) 附标准化钢筋场填方量计算说明 (40)
第一章总则 1.1目的 本项目设置符合标准化要求、满足生产需要的标准化钢筋加工场一座，对本项目施工所用钢筋进行集中加工、配送，保证钢筋加工与现场施工互不干扰。为规范标准化钢筋加工场的场地建设、管理制度、业务流程、工序工艺、设备操作规程及内业资料的整理，制定本方案。 1.2适用范围 本方案适用于中建筑港武汉西四环项目标准化钢筋加工场及临时钢筋加工场的规划建设、管理和运营。 1.3编制依据 1．湖北省交通运输厅《高速公路建设标准化指导意见》。 2．武汉市四环线高速公路吴家山至沌口段工程《总体施工组织规划》。 3．中建股份有限公司武汉四环线项目指挥部文件（中建四环指综字〔2013〕6号）《关于进一步规范四环线项目CI工作的通知》。 4．结合项目现场的实际情况。 1.4基本规定 根据《湖北省高速公路建设标准化指导意见（工地建设）》要求，中建筑港武汉西四环项目经理部设置1处符合湖北省标准要求的钢筋加工场，单个面积不小于2000m2，采用封闭式管理，配备专门的技术人员及管理人员，对所辖施工范围内的结构物钢筋进行集中加工。 钢筋加工场的规模及功能应符合投标文件承诺的有关要求及满足施工需要。功能区划分包括加工制作区、原材料堆放区、半成品、成品堆放区、废料堆放区、运输及安全通道等。废料堆放区设置于场外。
钢筋加工厂标准化建设方案 钢筋加工场按照“工厂化、集约化、专业化”要求进行选址，规划，编写建设方案。 1、平整场地 人工配合挖掘机或推土机，将场地内杂物清除干净，对于拐角及机械不能触及的地方人工平整，清理出的垃圾不得任意抛洒，要集中清理，倾倒在指定位置，场内便道及钢筋原材料堆放区需将场地反挖压实，厚度控制在30cm； 2、场地硬化 场地硬化按四周低、中心高地原则进行，面层排水坡度不应小于1.5%。场地平整后，测量放线，预设1.5%横坡，技术人员对同顶面标高进行控制，棚内地面采用10cm厚天然砂砾垫层，15cm厚的C20混凝土作为面层。浇筑过程中严格控制混凝土厚度及平整度。场地四周设置排水沟和截水沟，底宽40cm，水泥砂浆抹面。 3、钢筋加工厂内各区建设 （1）场内道路靠近场地拌合站侧布置，方便原材和成品及半成品出入，道路宽5m，地面基础平整压实后，上铺20cm厚5%水稳砂砾基层+20cm厚C20混凝土面层，路面设2%排水横坡，方便水排至排水沟，确保场地无积水。 （2）原材料存放区 原材料存放分Ⅰ级钢筋和Ⅱ级钢筋存放区，总面积300m2，Ⅰ级钢筋采用下垫方木存放，Ⅱ级钢筋存放在浇筑的30cm×30cm混凝土墩支垫上，支垫间距为3m一道。场地设置进场材料标示牌，严格按照现场材料进行标识，标识内容包括材料名称、产地、规格、检验状态等，并根据不同的检验状态和结果采用统一的材料标识牌进行标识。 （3）钢筋下料、加工区 钢筋下料、加工制作区总面积685m2，两区分开并设置标示标牌，在下料区、制作区悬挂钢筋的设计大样图，标明尺寸、部位，确保下料及加工准确。在相关机械处悬挂机械操作安全规定公示牌（即安全操作规程）和设备标示牌。焊接、切割、使用氧气、乙炔等易燃易爆场所设置禁止、警告标志。 （4）半成品、成品存放区 场地规划半成品存放区面积195m2，成品及待检区面积460m2。成品、半成品
104国道连江至晋安段改线工程 (纵二线）琯头岭隧道连江侧至琯头互通A2段 钢筋加工场建设方案 编制： 复核： 审核： 中国建筑股份有限公司 104国道连晋段改线工程第一项目经理部 二〇一五年六月九日
目录 一、编制依据 0 二、工程概况 0 三、选址及规划 0 3.1场地选址 (1) 3.2场地规划 (1) 四、钢筋加工厂建设 (1) 4.1、主要人员和机械设备安排 (1) 4.2、工期安排 (2) 4.3、钢筋加工厂总体规划 (3) 4.3.1、厂内布置 (3) 4.3.2、钢筋加工厂建设要求 (3) 4.3.3、加工能力和要求 (4) 4.4、基础及主体建设 (4) 4.4.1、场地平整 (4) 4.4.2、排水沟修砌 (4) 4.4.3、围墙施工 (4) 4.4.4、钢筋顶棚的搭设 (5) 4.4.5、、场地硬化 (5) 4.5、厂内各区建设 (6) 五、用水用电 (7) 5.1、施工用水 (7) 5.2、施工用电 (7) 六、文明施工措施 (7) 七、安全环保措施 (8) 7.1、安全生产目标 (8) 7.2、安全管理组织机构 (8) 7.3、安全生产保证措施 (8) 7.4、施工用电安全保护措施 (9) 7.5、消防保证措施 (9) 7.6、施工机械安全操作规程 (10)
钢筋加工场建设方案 一、编制依据 1、福建省交通规划设计院设计的《104国道连江至晋安段改线工程（纵二线）琯头岭隧道连江侧至琯头互通A2段》两阶段施工图设计文件（文件编号：20120004）。 2、企业质量保证、安全保证、环境保护三大体系标准文件。 3、国家、交通部颁发的公路现行设计规范、施工规范、验收标准及有关安全生产的规定。 4、《公路工程质量检验评定标准》（JTGF80/1-2004）。 5、《福建省高速公路施工标准化管理指南》。 6、《施工标准化实施细则》。 二、工程概况 104国道连江至晋安段改线工程采用一级公路兼具城市道路标准建设，路线采用左右分离式，设计速度80km/h，第一段（即本标段）起于福州市连江县琯头镇西兴村，新建琯头岭大桥，沿沈海高速基本平行布设，上跨沈海高速琯头互通匝道，终于琯头镇规划的竹岐路，路线全长约3.6km，按80km/h双向六车道的一级公路标准设计，路基宽度为32米，本路段全部位于连江县境内。 本工程是一个集路基、桥梁、涵洞综合性较强的项目，桥梁占线路总长度的93%、路基占7%。其中路基为填方路基,挖方244m3，填方33518m3,,借方33274m3，堆载预压土方为12565.3m3。边坡防护841m,路堤排水沟、引水沟总长1201.4m。全线特大桥2486.59米/1座、大桥879.49米/1座、中桥247米/2座、涵洞34.3米/1道。特大桥上部结构采用PC连续T 型桥梁，下部结构采用柱式墩配桩基础、板凳台配桩基础，基础采用灌注桩基础。大桥上部结构采用PC连续空心板、PC连续T梁，下部结构采用柱式墩配桩基础、肋台配桩基础，基础采用灌注桩基础。中桥上部结构采用PC连续T梁，下部构造采用柱式桥墩，肋式桥台，基础采用灌注桩基础。涵洞是采用RC箱涵。 三、选址及规划 根据招投标合同和标准化建设要求，合同段内桥梁、结构物的钢筋进行集中加工，需要设置一座大型钢筋加工场。我合同段按照了“工厂化、集约化、专业化”的要求立即着手对钢筋加工场建设用地进行了选址及规划，明确了设置的规模和设置的位置，并确定了建设的方案。

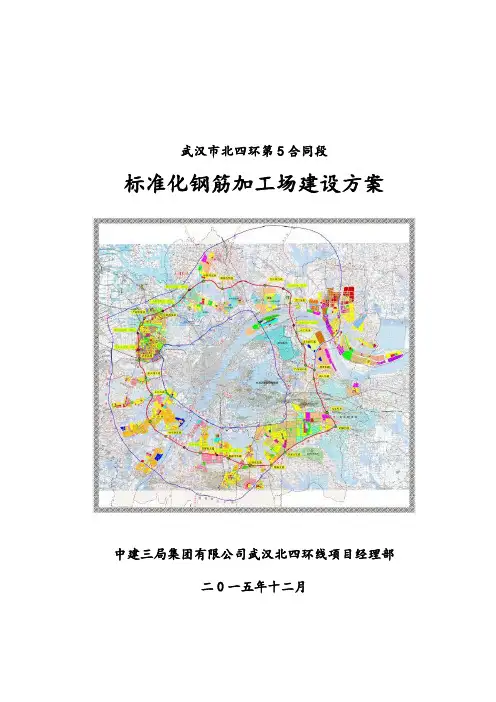

标准化钢筋加工场建设方案中建三局集团有限公司武汉北四环线项目经理部 二0一五年十二月
标准化钢筋加工场建设方案 编制： 审核: 审批: 中建三局集团有限公司武汉北四环线项目经理部 二0一五年十二月
目录 第1章编制说明 (1) 1.1编制目的 (1) 1.2编制依据 (1) 第2章工程概况 (2) 2.1工程简介 (2) 2.2主要工程量 (2) 第3章钢筋加工场标准化建设 (4) 3.1钢筋加工场场地选址 (4) 3.2场地地基处理 (5) 3.3钢筋加工棚（车间）总体规划设计 (5) 3.4钢筋加工棚基础设计 (7) 3.5龙门吊轨道布置 (10) 3.6钢筋加工车间内部布置 (13) 3.7机械设备要求 (14) 第4章水电安装 (16) 4.1电力安装 (16) 4.2生产、生活用水 (16) 第5章安全、文明施工 (17) 5.1临时用电安全 (17) 5.2安全、文明施工 (17) 5.3安全环保措施 (18) 第6章应急预案 (1) 6.1应急领导小组成员及职责 (1) 6.2应急预案的启动及程序 (2)
第1章编制说明 1.1编制目的 为了确保本工程施工现场能达到规范化、标准化的要求;为了增强管理人员的质量意识、安全意识、文明施工意识，进一步提高工程管理水平；为了确保建设项目既定目标的顺利实现，本项目根据《湖北省高速公路建设标准化实施指导意见》的具体规定和要求，并结合本项目工程的实际情况，特制定以下实施方案确保武汉北四环线武湖至吴家山段第5合同段项目标准化钢筋加工场建设的顺利进行。 1.2编制依据 （1）本工程地质勘查报告； （2）《钢结构设计规范》（GB50017--2003）； （3）《建筑施工手册》第四版； (4）《路桥施工计算手册》； （5）《建筑工地安全规范标准》（JGJ59-2011）； (6）《建筑施工高处作业安全技术规范》(JGJ80-91)； （7）《起重机械安全规程》(GB6067-2010)； (8）《工程建设安装工程起重施工规范》（HG20201-2000）； （9）《电气装置安装工程施工及验收规范》（GB50303—2002)； (10)《起重机械试验规范和程序》(GB/T5905-2011)； （11）《建筑地基处理规范》（JGJ79－2002); （12）国家的法律、法规及地方有关施工安全、工地保安、人员健康、劳动保护、土地使用与管理、环境保护与文明施工方面的具体规定和技术标准； （13）《湖北省高速公路建设标准化指导意见》（湖北省交通运输厅).

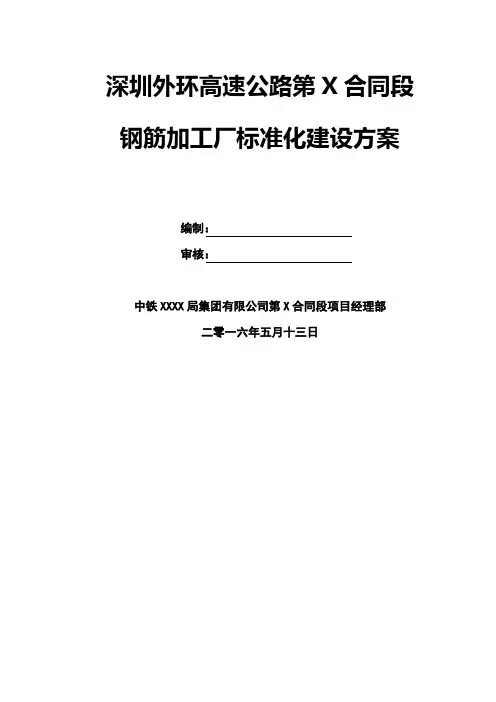

深圳外环高速公路第X合同段钢筋加工厂标准化建设方案 编制： 审核： 中铁XXXX局集团有限公司第X合同段项目经理部 二零一六年五月十三日
