混凝土防渗墙施工工艺及施工技术
摘要：混凝土防渗墙经过几十年的不断探索和实践，其施工技术有效地解决了许多大中型水电项目中坝体和坝基的渗漏问题，并形成了一整套完整的规范体系，同时在施工实践的基础上总结出很多宝贵的经验，为这项技术的发展奠定了基础。本文以现有防渗墙施工技术为基础，主要针对防渗墙适用条件、施工工艺、施工技术和应用前景进行说明，以推动混凝土防渗墙的发展。
关键词：水利工程；混凝土防渗墙；施工技术
中图分类号：tv文献标识码： a 文章编号：
混凝土防渗墙技术，在我国的水利工程的发展己经有几十年历史了，目前已经开发出多种混凝土防渗墙新技术，如射水法、锯槽法、抓取法等，适应了堤防加固防渗工程的需要。另外，混凝士防渗墙技术在水库的除险加固及防渗方面也得到广泛应用，且取得了良好的效益。
1 混凝土防渗墙适用的地质条件
防渗墙通常都要穿过松散覆盖层和较破碎基岩，直至较完整基岩。在勘探工作中弄清松散覆盖层的厚度，层位及分布，透水性以及基岩顶部的风化程度透水性就显得很必要。防渗墙在玄武岩、花岗岩中入岩深度最深达36.29m，在粉砂岩、白云岩夹泥质粉砂岩中入岩深度达8~12.5m，在板岩、石英岩、砂质板岩中最大入岩深度4.0m。这与各种岩石风化强度也是相一致的，即火成岩、玄武岩柱状节理发育，风化强烈，风化带较厚，入岩深度最深；沉积岩风化
防渗墙施工方案一、工程概况 本工程大坝防渗墙位于上游坝坡，平行于坝轴线，距坝轴线12.4m，桩号0+009.96～0+257.88，全长247.92m，防渗墙顶高程315.5m，底高程随基岩高程的不同而不同。设计要求0+009.96～0+090入岩0.5m，0+090～0+131穿透强风化岩石层入弱风化岩石0.5m，0+131～0+255.14入基岩1.5m，防渗墙厚度0.3m，造孔工程量约6000m2，混凝土浇筑约2241m3，防渗墙混凝土采用粘土或膨润土混凝土，抗压强度不低于5MPa，抗渗标号S4，渗透系数不大于10-7cm/s，弹性模量小于14000MPa。 根据设计提供的地质资料，防渗墙位置造孔地层为：上部坝体回填砂卵石，中下部为回填石渣，坝基为片麻岩，其中桩号0+101-0+123.5处岩基上有残留砂砾石强透水层，厚度3.46m。 二、施工特点分析 1、墙体厚度较小，由于钻具直径受墙体厚度限制，重量轻，钻孔效率大大降低。 2、钻孔地层上部为砂卵石层，透水性强，稳定性差，易发生漏浆、槽孔坍塌等事故，下部为石渣和基岩，强度高，进尺慢，施工难度大。 3、修筑施工平台将坝顶道路破坏后，进料道路转移到施工平台道路上，施工平台道路又兼做抓斗施工道路、浇筑运输道路，由于施工区可利用场地狭小，给施工作业布置和现场协调带来很大困难。 4、工期紧张。防渗墙为控制性工程项目，其影响后面诸多工序，春节前若不能完成，则影响总工期，而现在距春节只有4个多月，工期非常紧张。 二、施工平面布置 根据现场情况和工程特点，本工程的拌合系统布置于溢洪道南侧，砂石料场就近布置，水泥及粉煤灰库布置于配料机一侧，泥浆池及搅浆系统布置于砂石料场北侧，粘土场布置于泥浆池附近。由于原坝顶道路已破坏不能使用，因此在变压器处修筑斜坡道路至防渗墙施工平台，在防渗墙施工平台南侧修筑斜坡道路至坝顶，由此通至溢洪道，并与围堰顶道路连接组成场内环形施工道路（附施工平面布置图） 三、施工平台
防渗墙施工方案 一、工程概况 本工程大坝防渗墙位于上游坝坡，平行于坝轴线，距坝轴线12.4m，桩号0+009.96～0+257.88，全长247.92m，防渗墙顶高程315.5m，底高程随基岩高程的不同而不同。设计要求0+009.96～0+090入岩0.5m，0+090～0+131穿透强风化岩石层入弱风化岩石0.5m，0+131～0+255.14入基岩1.5m，防渗墙厚度0.3m，造孔工程量约6000m2，混凝土浇筑约2241m3，防渗墙混凝土采用粘土或膨润土混凝土，抗压强度不低于5MPa，抗渗标号S4，渗透系数不大于10-7cm/s，弹性模量小于14000MPa。 根据设计提供的地质资料，防渗墙位置造孔地层为：上部坝体回填砂卵石，中下部为回填石渣，坝基为片麻岩，其中桩号0+101-0+123.5处岩基上有残留砂砾石强透水层，厚度3.46m。 二、施工特点分析 1、墙体厚度较小，由于钻具直径受墙体厚度限制，重量轻，钻孔效率大大降低。 2、钻孔地层上部为砂卵石层，透水性强，稳定性差，易发生漏浆、槽孔坍塌等事故，下部为石渣和基岩，强度高，进尺慢，施工难度大。 3、修筑施工平台将坝顶道路破坏后，进料道路转移到施工平台道路上，施工平台道路又兼做抓斗施工道路、浇筑运输道路，由于施工区可利用场地狭小，给施工作业布置和现场协调带来很大困难。 4、工期紧张。防渗墙为控制性工程项目，其影响后面诸多工序，春节前若不能完成，则影响总工期，而现在距春节只有4个多月，工期非常紧张。 二、施工平面布置 根据现场情况和工程特点，本工程的拌合系统布置于溢洪道南侧，砂石料场就近布置，水泥及粉煤灰库布置于配料机一侧，泥浆池及搅浆系统布置于砂石料场北侧，粘土场布置于泥浆池附近。由于原坝顶道路已破坏不能使用，因此在变压器处修筑斜坡道路至防渗墙施工平台，在防渗墙施工平台南侧修筑斜坡道路至坝顶，由此通至溢洪道，并与围堰顶道路连接组成场内环形施工道路（附施工平面布置图） 三、施工平台 施工平台采用砂卵石料回填，与坝体填筑施工同时进行，平台顶高程315.5m，总宽度14.31m，平台上游坡度1：1.12，坡面采用抛石进行防护。
南水北调中线一期工程陶岔～沙河南干渠工程 方城段四标段(桩号：145+651～152+311) （合同编号：HNJ-2010/FC/SG-004） 塑性混凝土防渗墙施工方案 批准： 审核： 编制： 中国水利水电第一工程局有限公司南水北调中线工程方城段四标项目经理部 二〇一三年一月二十日
目录一、............................................................................................................ 工程概况 1 二、 .............................................................................................................. 编制依据 1 三、 .............................................................................................................. 施工布置 1 四、 ........................................................................................................ 施工进度计划 2 五、 .............................................................................................................. 施工方案 2 六、 .............................................................................................................. 资源配置 9 七、 ................................................................................................. 施工质量保证措施 10 八、 ....................................................................................... 安全及文明施工保证措施 12 九、 ..................................................................................................................... 附件 13
1前言 人们常说的防渗墙都是机械化施工，这里介绍的防渗墙是人工开凿、支护、浇筑、接缝处理的施工工艺及施工技术。它适宜于含水量少、深度不太大(20m左右)、地形条件不利于机械化作业的各类土层与强度较低的岩石中的防渗墙施工。其优点在于灵活、简便、质量看得见并节省资金，同时减少了对施工环境的污染，不受地形条件的限制。 富流滩电航工程位于四川省岳池县罗渡镇境内，该工程是渠江梯级开发的第五级，是以发电为主，兼顾通航、养殖等的综合利用工程。水工建筑物包括闸坝、通航船闸、发电厂房等设施。设计正常高水位为213.8m，装机39 MW。 防渗墙位于渠江右岸岸坡与右岸接头坝连接处,防渗墙长度为27 m，开挖深度为11～19 m，设计厚度1.2m，接头坝坝肩与弱风化的粉砂质泥岩相接。由于其相接处为重要的交通公路，车流量大，加之有较厚的覆盖层，大规模的开挖将会导致公路失稳，中断交通要道，又因场地有限，不能改道，故考虑此段防渗设施改为防渗墙。由于场地为一斜坡，机械设备无法施工，因此决定采用人工施工方案。 2地质概况 工程区属四川沉降带川中褶带的边缘，挽近期本区地壳运动以间歇性抬升为主。历史地震资料表明，区内未发生过地震，场地地震基本烈度为6度，区域稳定性好。工区内除分布有第四系中更新统、全新统松散堆积层外，广泛出露侏罗系中统上沙溪庙中段地层砂岩与粉砂质泥岩。其中坝基为砂岩夹薄层的泥岩透镜体，坝肩为粉砂质泥岩。场地为一斜坡，表层为人工堆积的块碎石土,厚5～8 m,下伏为粉砂质泥岩与完整的砂岩。 3施工工艺 3.1工艺流程 采用将防渗墙分段、跳槽开挖、护壁、浇筑、接缝处理的施工工艺。 3.2施工机具（略）

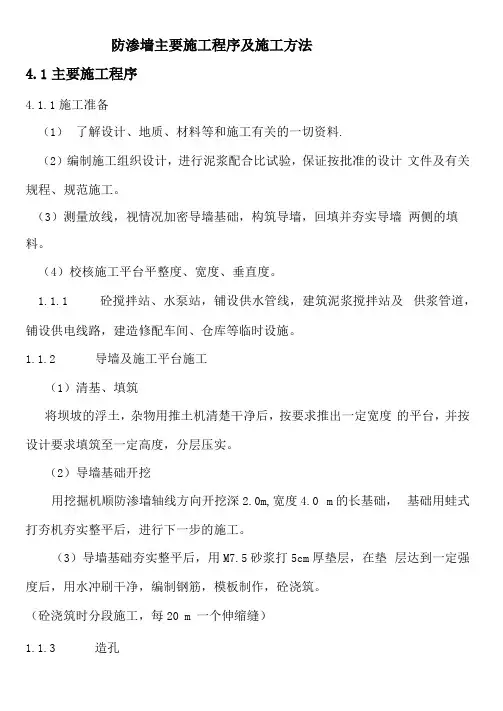

1总则 《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。 本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。深度或厚度超过上述范围，应通过试验做出补充规定。 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。 2 施工准备 发包单位应提供下列有关资料： （1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书； （2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m； （3）墙体材料的性能指标； （4）水文气象资料； （5）造浆粘土的产地、质量、储量、开采运输条件等资料； （6）施工中应使用的标准以及有关的其它文件。 防渗墙中心线处的地质资料，应对下列项目作较详细的描述： （1）覆盖层的分层情况、厚度、颗粒组成及透水性； （2）地下水的水位，承压水层资料； （3）基岩的地质构造、岩性、透水性、风化程度与深度； （4）可能存在的孤石、反坡、深槽、断层破碎带等情况。 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。承包单位必须按批准的设计及招标文件施工。施工前应编制施工组织设计，报监理单位批准后实施。重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
防渗墙施工方案 1、概述 1.1工程概述 古学水电站位于四川甘孜藏族自治州得荣县境内，是金沙江左岸一级支流定曲河乡城、得荣段梯级开发的第八级，亦为定曲河干流梯级开发的最后一级。电站采用引水式开发，开发任务为发电，兼顾下游生态环境用水要求。电站坝址位于四川省得荣县奔都乡藏色桥上游1.5km处，上距得荣县城12.8km ;厂址位于四川得荣县乡卡日共村上游 350m处，上距得荣县城28.4km。 古学水电站正常蓄水位2270.00，校核洪水位2271.86m,总库容32.28万逐，死水位2269.00m,调节器节库容4.88万=,无调节能力。电站装机2台，总装机容量 90MWo 枢纽建筑物主要由拦河坝、左岸引水系统、左岸岸边式地面厂房等组成。拦河坝由左右岸挡水坝段和河床泄洪（冲沙）坝段组成：左岸引水系统由进水口、弓冰隧洞、调压室及压力管道等组成：岸边式地面厂房厂区建筑物主要由主副厂房、 GIS楼和尾水建 筑物等组成。 坝基混凝土防渗墙布置在坝0- 006. 500处，防渗墙厚0.8m.防渗墙底部深入基岩 1.0m.最大墙深25.8m.顶部与钢筋混凝土铺盖相接。防渗墙墙体混凝土为 C25 二级

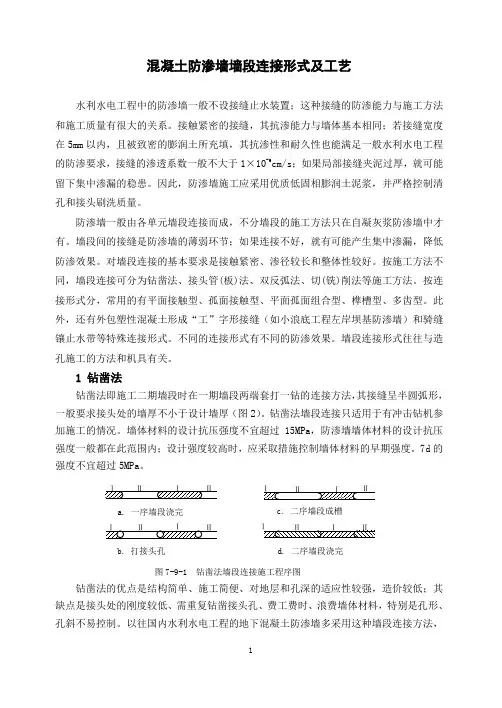

配普通混凝土，抗渗标号W10.抗冻标号为F50。 1.2T程地质 坝址处河流流向为S280W,河道较顺直、狭窄，水流湍急，无河漫滩、险滩。枯水期水面高程约2263.80m.水面宽25没?35m,水深0.5没?l.8m。河床覆盖层厚约 26.0没?27.5m,组成复杂，从上往下共分三层，I层为冲、洪积混合堆积含漂、卵石层, 厚约3.5没?7m,颗粒磨圆度差，基本无胶结，松散~稍密状：II层为冲洪积砂卵砾石夹少量漂石层，粒径均匀，厚约12m?17m,呈圆状、次圆状，泥质胶结，中密~密实状：山层为冲积混合堆积砂砾石夹碎石层，碎石含量约20%,砂砾石占80%,厚约5m~8.4m,泥质胶结，间隙充填粘性土及粉砂，结构致密：河床覆盖土粒径大于 颗粒含量的质量百分比为78%，为不液化土，河床下伏基岩为三迭系中统曲嘎寺第一段 (T2ql )灰绿色玄武岩，块状结构，主要结构面为节理裂隙，饱和抗压强度大于120Mpa<> 坝址地表水为重碳酸钙型水，对混凝土无腐蚀性。坝基河床覆盖层渗透系数 5.8 X 10-3cm/s~l.36 X10-2cin/s,由上而下透水性逐渐减弱，属中等~强透水层，坝基岩体的透水性总体较弱，微风化岩体透水率一般小于5Lu? 1.3施工特点及难点 (1 )坝基覆盖层主要为砂砾卵石层，主河槽部位地下水水位较高，防渗墙施工时，槽孔容易漏浆、坍塌，必须采取可靠的防止槽孔坍塌技术措施，以保证成槽： (2)防渗墙深入基岩1.0m,墙深较深，最大墙深25.8m。 1.4施工工艺选择 防渗墙造孔根据现场的地形地质条件，采用“钻劈法”施工：槽段连接采用钻凿法(套接)；混凝土运输采用4^混凝土搅拌车运至槽口，水下直升导管法灌注混凝土。
1 地下混凝土防渗墙——连续开槽机法施工 混凝土防渗墙具有强度高、防渗效果好、施工速度较快的优点，广泛用于土石坝、堤防、围堰等水工建筑物。国内外建造地下防渗墙的施工技术各有不同，目前主要有：射水法、连续开槽机法、多头钻法、预制混凝土板水力插板成墙法、机械抓斗法等。 1.1 轴线控制 （1）放线 ①测设轴线：根据地质勘探，对闸基实施混凝土防渗墙处理。混凝土防渗墙轴线位于距闸室底板上游前缘向下0.375m处，墙顶高程 44.5m，防渗墙底高程至中风化泥岩，防渗墙轴线长暂定350m。 ②引桩的设置：在轴线两侧间隔50m设置2个引桩。引桩埋入地下0.3m。这样，在施工过程中可随时检查，复核桩位是否正确。另外，还须绘出引桩位置图。 ③建立复核制度：无论是轴线还是引桩，放线或设置过程中须有严格的复核制度，并做好书面记录。 （2）槽板埋设 建造槽孔前，应埋设槽口导向板，以防止孔口坍塌、并起导向作用。制作时，先用人工沿轴线开挖一条导向沟，深约0.5m，每侧超过墙体宽度10cm。将槽板敷设在两侧槽壁上，并用方木支撑。 （3）开槽机就位
将钢轨对称于防渗墙中心线铺设，用水平尺沿钢轨横向测试，调平并固定。开槽机放置在平行于防渗墙中轴线的轨道上。 1.2 开槽控制 （1）开槽机速度控制 在就位后壁杆垂直、主机水平的同时，开槽机要保持稳定，防止移位。开槽前要进行检查。开槽后，由于开槽机可导性差，须在原位先开出导向槽，达到设计深度后，方可沿导轨前进。开始要低速慢进，泥浆或水的流量要小。流量小可防止孔口坍塌。试开无问题后，方可提高速度。 （2）泥浆制备 在泥浆护壁开槽施工中，合格的泥浆起着护壁、提渣、冷却及润滑作用，因此，制备合格的泥浆至关重要。在遇到粘土和亚粘土时，可在槽内注入清水进行原土造浆，此时泥浆的比重宜控制在1.1左右；在遇到砂层或砂壤土时，要加大泥浆比重，以利于排渣，比重控制在1.2～1.4，粘度为18～22S，胶体率不小于90%，清孔后泥浆比重控制在1.2左右，含砂率不大于4%，以保证灌注混凝土前沉渣厚度达到规范或设计要求。 （3）清孔作业 清孔是不可缺少的工序。在开槽过程中常碰到砂层、砂砾土层以及风化岩层，这样势必会造成大量粒径较大的砂石，除在开槽过程中排出外，在成槽后利用清孔这一工序专门排渣。清孔时间控制在1～
开化县大溪边乡柴塘水库除险加固 工程 塑性砼防渗墙 专项施工方案 编制： 校核： 审定： 浙江巨江水电建设有限公司
年月日 塑性砼防渗墙施工方案 一、工程简介 1.1工程概况 柴塘水库兴建于1962年，水库集雨面积2.5平方公里，总库容54万立方米，后列入省千库保安工程，2004年10月动工，2005年8月竣工。 土坝上游块石护坡损坏严重；清基不彻底；坝基无任何防渗措施，坝坡出逸段无保护措施。现采用槽孔式混凝土防渗墙的施工工艺，混凝土防渗墙位于原大坝坝顶中间,沿坝轴线布置，墙顶高程263.00m，墙体厚度为0.8m,最大墙深约26.09m，工程量1894.4m2。砼防渗墙起讫桩号0+000～0+080，长80m。 1.2地质、地貌条件 库区场地范围内无不良地质作用，稳定性好；场地地震设防烈度为6度区，地震动峰值加速度属0.05g区，场地属中、硬场地土，可不考虑地震液化问题；根据场地环境水质简分析，判定环境水对分解类—溶出型，一般酸性型、碳酸型，分解结晶复合类—硫酸镁型、结晶类—硫酸盐型均无腐蚀性；工程区内圆砾渗透系数k值为1.04×10-2-6.78×10-2cm/s，属强透水层，强风化岩透水率为29.5-56.4Lu，属中等透水层。弱风化岩透水率为7.50-11.40Lu，属弱透水层。 二、工程施工组织 2.1施工准备 工程进场后，派出工程技术人员进驻工地，进一步了解实施本工程的目的、设计标准、技术要求，按要求进行测量放样工作。 针对槽孔试防渗墙工程的要求，编制详细的施工组织设计和施工进度计划，用以指导施工。 按施工技术要求平整、清理场地，准备好堆料场（库），联系好原材料供应厂商。 确定好设备进场道路，施工设备运输进场、安装。 2.2施工组织 （1）主要施工机械设备投入 CZ-55冲击钻机2台，导管提升机2台，泥浆处理净化器HB-200一台，
防渗墙施工工艺 1 概述 1.1防渗墙的定义 混凝土防渗墙细致利用钻孔、挖槽机械，在松散透水的地基或坝（堰）体重以泥浆固壁，挖掘槽型或连锁桩柱孔，在槽孔内浇筑水下混凝土或回填其它防渗材料成具有防渗功能的地下连续墙。它是防止渗漏、保证地基稳定和堤坝安全的工程措施。 混凝土防渗墙适用于土石坝及堤防的防渗处理、混凝土闸坝的地基防渗处理、土石围堰堰体的防渗处理、病险水库坝体和坝基处理等工程。 1.2防渗墙的发展 防渗墙施工技术起源于欧洲，1950年开始应用于工程，意大利人在米兰首先应用这项技术。从而开始防渗墙这一施工工艺。 我国最早的防渗墙时桩柱式，以后逐渐发展为槽孔式防渗墙。1958年我国山东青岛市月子口水库在砂卵石底集中成功建造了第一道桩柱式混凝土防渗墙，同年，北京密云水库白河主坝采用槽孔技术，在含有较大卵石冲积层建成以到长595m、深44m、厚0.8m的槽板式混凝土墙，实践证明，防渗效果良好。随后在全国大中型水利水电工程中广泛应用。葛洲坝大江围堰，三峡一、二期围堰防渗墙、小浪底大坝基础等工程都采用了防渗墙技术。墙厚由30cm，发展到 1.2m,墙造孔深度现已达到近百米。 我省防渗墙应用较晚，2004年渑池县槐扒提水工程的西端村调节水库坝防身，采用了塑性垂直防渗墙一截断坝基含泥砂卵石层。这是河南省水利工程首次引用塑性混凝土防渗墙技术，也是河南省水利第一工程局首次承担塑性混凝土防渗墙施工项目。2006年平顶山市叶县燕山水库大坝，坝基采用混凝土防渗墙和帷幕灌浆相结合的垂直防渗形式，燕山水库防渗墙为黏土混凝土防渗墙，防渗墙轴线长930m，墙厚0.8m，最大墙深36m,总工程量2.68万m2，混凝土强度等级为C10。 近两年来，随着国家加大水利工程投资规模及对病险水库除险加固力度的增大，我省一批大、中型水库采用防渗墙施工技术对病险水库进行除险加固，防渗墙施工技术在我省水利工程中将得到进一步的推广和发展。 1.3防渗墙的分类 （1）按材料性质分类 混凝土防渗墙按材料性质分为普通混凝土、黏土混凝土、塑性混凝土、固化灰浆、自凝灰浆等几类。 普通混凝土是以水泥、粉煤灰为胶凝材料拌制的适合在水下浇筑的大流动性的混凝土。 黏土混凝土是除水泥、粉煤灰外，掺加了占胶凝材料总量20%左右黏土的大流动性混凝土。 塑性混凝土是水泥用量较低，并掺加较多的膨润土、黏土等材料的大流动性混凝土，它具有低强度、低弹模和大应变等特性。 固化灰浆是在已建成的槽孔内，以固壁泥浆为基本浆液，在其中加入水泥、水玻璃、粉煤灰等固化材料以及砂和外加剂，经搅拌均匀后固化而成的柔性墙体
南水北调中线一期工程陶岔?沙河南干渠工程 方城段四标段（桩号：145+651?152+311）（合冋编HNJ-2010/FC/SG-004) 塑性混凝土防渗墙施工方案 批准：___________________ 审核：___________________ 编制：___________________ 中国水利水电第一工程局有限公司 南水北调中线工程方城段四标项目经理部
二?一三年一月二十日 目录 一、工程概况 (1) 二、编制依据 (1) 三、施工布置 (1) 四、施工进度计划 (2) 五、施工方案 (2) 六、资源配置 (9) 七、施工质量保证措施. (10) 八、安全及文明施工保证措施. (12) 九、附件 (13)
南水北调中线一期工程方城段第四施工标段 塑性混凝土防渗墙施工方案 一、工程概况南水北调中线一期工程总干渠陶岔渠首至沙河南段工程方城段四标渠道工程起点桩号为146+651，终点桩号为152+311，全长 6.66km。根据方城渠道开挖揭露的情况，渠坡或渠底分布有中等?强透水性的中砂，含砾粗砂、砾砂层、砂岩、砂砾岩，渠段累计长约3687m，且地下水高于渠底板，渗控措施采用水泥搅拌桩防渗墙，水泥搅拌桩防渗墙施工到桩号150+985?151+380、152+034?152+311 段时，遇到姜石土、砂砾石无法施工。并对施工完成水泥搅拌桩渠段桩号151+940?152+034 进行开挖时，发现该段砂砾层与粘土层间渗水量较大（渗水处在渠底板附近），结合现场实际情况，为加快施工进度，确保施工安全和防渗效果，桩号150+985? 151+380、152+034?152+311段水泥搅拌桩防渗墙调整为塑性混凝土防渗墙，防渗墙厚度为30cm,强度指标为C2.5MPa,方量约为12000〃。 二、编制依据 1、《关于渠道渗控措施调整联系单》中水一局〔2013〕联系单 003 号； 2、《水电水利工程混凝土防渗墙施工规范》DLT5199—2004； 3、《建筑地基处理技术规范》JGJ79； 4、《建设地基基础工程施工质量验收规范》GB50202—2002； 5、参照方城五标《塑性混凝土防渗墙试验成果》。 三、施工布置 1、施工交通
潼南航电枢纽一期工程 钢筋混凝土防渗墙专项施工方案 批准： 审核： 编制： 中国水利水电第四工程局有限公司潼南航电枢纽工程项目部 2015年11月
目录 一、工程概况 (1) 二、工程施工顺序 (1) 2.1施工准备 (1) 2.2施工现场布置 (2) 2.2.1施工用电 (2) 2.2.2施工用水 (2) 2.2.3施工道路 (2) 2.2.4场内布置见现场平面布置示意图 (2) 2.3导墙施工 (3) 2.3.1 施工工艺流程 (4) 2.4 主要施工方法 (4) 2.4.1 沟槽开挖 (4) 2.4.2导墙钢筋、模板及砼施工 (4) 2.4.3 模板拆除 (5) 2.5 槽孔式混凝土防渗墙施工 (5) 2.5.1施工工艺流程图 (5) 2.5.2主要施工方法 (6) 2.5.3槽段划分 (7) 2.6泥浆制作 (7) 2.7成槽工艺 (8) 2.8岩面鉴定与终孔验收 (8) 2.9钢筋笼制作吊装 (9) 2.9.1钢筋笼制作平台设计 (9) 2.9.2钢筋笼加工 (9) 2.9.3钢筋笼吊放 (10) 2.9.4钢筋笼入槽时的标高控制 (10) 2.10防渗墙接头施工 (10) 2.11清孔 (11) 2.11.1混凝土浇筑 (11) 三、特殊情况处理 (12) 四、施工进度计划 (13) 五、主要资源配置计划 (13) 5.1主要机械设备配置 (13) 5.2试验设备配置 (14) 5.3施工劳动力组织 (14) 六、质量保证措施 (14) 6.1槽孔质量控制 (14) 6.2混凝土质量控制 (14) 6.3质量检查 (15) 七、安全及文明施工措施 (16) 八、环保、水保措施 (16) 九、应急救援措施 (17)
1总则 1.0.1《水利水电工程混凝土防渗墙施工技术规》（以下简称本规）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。 1.0.2本规适用于水工建筑物松散透水地基或土石坝坝体深度小于70m、墙厚60～100cm防渗墙的施工。深度或厚度超过上述围，应通过试验做出补充规定。 1.0.3 防渗墙施工，除应遵守本规外，凡本规未涉及的容还应遵守现行的有关标准。 2 施工准备 2.0.1 发包单位应提供下列有关资料： （1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书； （2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m； （3）墙体材料的性能指标； （4）水文气象资料； （5）造浆粘土的产地、质量、储量、开采运输条件等资料； （6）施工中应使用的标准以及有关的其它文件。 2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述： （1）覆盖层的分层情况、厚度、颗粒组成及透水性； （2）地下水的水位，承压水层资料； （3）基岩的地质构造、岩性、透水性、风化程度与深度； （4）可能存在的孤石、反坡、深槽、断层破碎带等情况。 2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。 2.0.4 承包单位必须按批准的设计及招标文件施工。施工前应编制施工组织设计，报监理单位批准后实施。 2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。 2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。 2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎
基础防渗墙工程施工方法 一般规定 应用范围 本章规定适用于本合同施工图纸所示的永久和临时工程建筑物的松散透水地基的防渗处理工程。基础防渗墙的结构型式有混凝土防渗墙工程(如钢筋混凝土、塑性混凝土、固化灰浆等)和高压旋喷射灌浆防渗墙工程(简称高喷墙工程)。 承包人的责任 ()承包人应负责本合同基础防渗墙工程的地质复勘工作，以及进行防渗工程的施工布置，测定防渗墙中心线，划分槽孔或布置钻孔孔位，确定槽孔或高喷孔的施工顺序。 ()承包人应负责混凝土防渗墙的材料供应、槽段造孔、浆液配制、泥浆置换、墙体浇筑、钢筋笼沉放以及高喷墙的钻孔、制浆、喷射灌浆及试验检验等全部施工作业。 ()承包人应负责提供防渗墙施工作业所需的全部人工、材料、施工设备和辅助设施，包括施工图纸规定的专用控制设备(如钻孔测斜仪、槽孔测斜仪和观测仪器等)。 主要提交件 ()混凝土防渗墙施工措施计划 防渗墙工程开工前天，承包人应按施工图纸和本章第节的规定，编制混凝土防渗墙施工措施计划，提交监理人批准。其内容包括： )防渗墙槽段划分和合拢段布置。 )挖槽(造孔)设备和辅助设施布置。 )槽孔建造施工工艺。 )泥浆试验、泥浆置换和清孔方法。 )钢筋笼制作和沉放。 )防渗墙观测仪器布置及预埋方法。 )混凝土配合比试验及其性能。 )墙体浇筑工艺和墙段连接措施。 )废浆及沉渣排放措施。 )施工进度计划。
()混凝土防渗墙质量检查记录和报表 项目建设周期中，承包人应向监理人提供以下各项施工记录和质量报表：)防渗墙轴线及槽段测量放样资料。 )墙体材料试验和配合比试验成果。 )槽孔造孔、泥浆置换、清孔、钢筋笼制作及沉放、墙体浇筑等施工记录。 )质量检查记录和质量事故处理记录等。 ()高压喷射灌浆防渗墙施工措施计划 高压喷射灌浆防渗墙工程开工前天，承包人应按本章第节的要求，编制高压喷射灌浆防渗墙施工措施计划，提交监理人批准。其内容包括：)高喷灌浆钻孔布置图。 )钻喷设备和辅助设施布置。 )钻孔及喷射灌浆技术和方法。 )墙体喷射灌浆质量控制及检查方法。 )废浆回收和处理。 )施工进度计划。 ()高压喷射灌浆防渗墙质量检查记录和报表 项目建设周期中，承包人应向监理人提供以下质量检查和检验的各项施工记录和质量报表： )高喷防渗墙轴线、钻孔孔位测量放样成果。 )灌浆材料试验成果。 )现场高压喷射灌浆工艺试验报告。 )成孔、插管、喷射灌浆等施工记录。 )质量检查记录和质量事故处理记录等。 引用标准 ()《通用硅酸盐水泥》()。 ()《混凝土外加剂应用技术规范》()。 ()《水利水电工程混凝土防渗墙施工技术规范》()。 ()《水电水利工程高压喷射灌浆技术规范》()。 ()《水工混凝土钢筋施工规范》()。 ()《水工混凝土施工规范》()。
深层搅拌桩防渗墙施工方案 1.工程概况 本标段水泥土深层搅拌桩防渗墙施工部，共计582m，设计防渗墙深度为14m，合同工程量为9874m2。 2.施工原理及工艺流程 水泥土搅拌桩防渗墙以水泥浆为固化剂，通过桩机在地基深处就地将土体和固化剂强制搅拌，利用固化剂和土体、水之间的一系列物理、化学反应，使土体硬结成具有良好整体性、稳定性、不透水性的并具有一定强度的水泥土防渗墙。本工程搅拌桩拟采用叶片喷浆方式的施工工艺，即喷浆下沉，喷浆提升，一次完成作业。 3.墙体材料 防渗墙墙体材料选用水泥土，水泥掺入量以12%～15%控制，最终配比由现场生产性试验确定，水泥采用425普通硅酸盐水泥。水灰比一般为0.5～2，现场主要通过控制水泥浆比重的方法达到控制水泥浆液水灰比的目的。在施工时可根据现场配方试验对浆液水灰比及水泥渗入量进行调整。 4.防渗墙质量技术指标 深层搅拌桩水泥土防渗墙的有关设计指标如下： 防渗墙厚度≥0.30m； 轴线平面偏差≤±2cm，垂直偏差≤0.5%； 防渗墙渗透系数 i≤2.5×10-6cm/s； 单轴抗压强度：水泥土28d龄期的抗压强度≥1.0MPa； 允许渗透比降：J＞60。 5.墙体施工 5.1施工程序 ①平整施工平台；
②桩机就位并调平； ③在压浆前将水泥浆倒入集料斗内； ④深层搅拌机下沉喷浆到设计深度后，在喷浆提升。边喷浆、边旋转，严格按设计确定的提升速度喷浆搅拌提升； ⑤向集料斗中注入适量清水，开启灰浆泵，清洗全部管路中残存的水泥浆，直至基本干净。并将粘附在搅拌头上的软土清理干净。关闭搅拌设备，完成一个施工过程； ⑥移动台车至下一桩位，然后重复①～⑤过程； 5.2施工前准备 （1）施工设备及人员进场后按照设计要求及相关规范要求进行工艺试验，试验墙为生产性试验，在施工段内进行，7天后对试验墙进行开挖取样，并送至我部委托有资质单位做室内试验。根据试验墙现场开挖试验墙墙体外观检查及取样试验结果，结合以往工程的施工经验，拟定水泥土防渗墙的主要施工参数。 （2）施工前标定深层搅拌机的灰浆泵输浆量、灰浆经输浆管到达搅拌机喷浆口的时间和起吊设备提升速度等施工参数。 5.3浆液制备 1）工程所采用的水泥品种符合设计要求。 2）灌浆用水泥必须符合质量标准，并按批量收集出厂合格证和抽样检验，未经复检水泥不得使用，不合格水泥不得进场，不得使用受潮结块的水泥，进行严格防潮和缩短存放时间。 3）灌浆用水应符合拌制水工混凝土用水的要求。 4）制浆材料必须称量，误差小于5%。水泥等固体材料采用重量称量法。浆液必须搅拌均匀并测定浆液密度。施工中随时对现场水泥进行计量，严格按配合比制浆。 5）水泥浆随配随用，为防止水泥浆离析，在灰浆搅拌机中不断搅动，待压浆前再缓慢倒入集料斗中。水泥浆液的搅拌时间不少于3
钢筋混凝土防渗墙专项施工方案 批准： 审核： 编制： *****工程项目部 ****年****月
目录 一、工程概况 (1) 二、工程施工顺序 (1) 2.1施工准备 (1) 2.2施工现场布置 (2) 2.2.1施工用电 (2) 2.2.2施工用水 (2) 2.2.3施工道路 (2) 2.2.4场内布置见现场平面布置示意图 (2) 2.3导墙施工 (3) 2.3.1 施工工艺流程 (4) 2.4 主要施工方法 (4) 2.4.1 沟槽开挖 (4) 2.4.2导墙钢筋、模板及砼施工 (4) 2.4.3 模板拆除 (5) 2.5 槽孔式混凝土防渗墙施工 (5) 2.5.1施工工艺流程图 (5) 2.5.2主要施工方法 (6) 2.5.3槽段划分 (7) 2.6泥浆制作 (7) 2.7成槽工艺 (8) 2.8岩面鉴定与终孔验收 (8) 2.9钢筋笼制作吊装 (9) 2.9.1钢筋笼制作平台设计 (9) 2.9.2钢筋笼加工 (9) 2.9.3钢筋笼吊放 (10) 2.9.4钢筋笼入槽时的标高控制 (10) 2.10防渗墙接头施工 (10) 2.11清孔 (11) 2.11.1混凝土浇筑 (11) 三、特殊情况处理 (12) 四、施工进度计划 (13) 五、主要资源配置计划 (13) 5.1主要机械设备配置 (13) 5.2试验设备配置 (14) 5.3施工劳动力组织 (14) 六、质量保证措施 (14) 6.1槽孔质量控制 (14) 6.2混凝土质量控制 (14) 6.3质量检查 (15) 七、安全及文明施工措施 (16) 八、环保、水保措施 (16) 九、应急救援措施 (17)
大坝防渗加固工程塑性砼防渗墙施工技术方案 一. 施工准备 （一）勘察地质情况：在工程范围内进行复勘,查明地质.地层.土质以及水文情况,为选择泥浆循环工艺.槽段长度等提供可靠技术数据,并摸清防渗墙部位地地下障碍物情况. （二）清理场地：场地整平,挖除施工部位地面3米内地地下障碍物. （三）进行试验；在与防渗墙施工部位工程地质条件相类似地地段进行实验,以取得造孔.固壁泥浆.墙体浇筑等施工工艺和参数. 二.施工方案： 混凝土防渗墙范围0＋000～0＋135,轴线长135m,墙厚60cm,顶高程565.50m,嵌入基岩按不小于1.0m控制,最大墙深设计为28m.防渗墙混凝土强度（28天）≥ 5MPa,渗透系数K ≤ i×10-7cm/s(1 海南琼中抽水蓄能电站土建主体工程 施工项目C1标段 投标文件第十章 第^一章混凝土防渗墙工程 11.1简述 11.1.1 施工范围及工程量 根据招标相关图纸，本工程混凝土防渗墙主要设置上水库主坝、副坝1、副坝2 及上水库近坝岸坡部位，其中主坝坝基桩号坝左0+71.00?坝右0+120.00采用混凝土基座与沥青混凝土心墙连接不设防渗墙。防渗墙设计厚度为80cm，混凝土为二级 C25F50W6,底线深入强风化岩体一下1m,防渗轴线位置均间隔2.0m设置帷幕灌浆预埋钢管。主要工程量2,钢筋制安224t，预埋钢管安装10410m。为防渗墙总计 19470m 11.1.2 基本地质条件 详见工程综合说明。 11.1.3 工作内容 （一）负责本合同基础防渗墙工程的地质复勘工作，以及进行防渗工程的施工布置，测定防渗墙中心线，划分槽孔或布置钻孔孔位，确定槽孔施工顺序。 （二）负责混凝土防渗墙的材料供应、槽段造孔、浆液配制、泥浆置换、墙体浇筑、预埋管埋设及试验检验等全部施工作业。 （三）负责提供防渗墙施工作业所需的全部人工、材料、施工设备和辅助设施，包括施工图纸规定的专用控制设备（如钻孔测斜仪、槽孔测斜仪和观测仪器等）。 11.1.4 引用标准 （一）《混凝土拌和用水标准》JGJ632006; （二）《钻井液材料规范》GB/T5005-2001; （三）《建筑地基处理技术规范》JGJ792002; （四）《通用硅酸盐水泥》GB175-2007; （五）《水工混凝土掺用粉煤灰技术规范》DL/T5055-2007; （六）《水工混凝土外加剂技术规程》DL/T5100-1999; （七）《水电水利岩土工程施工及岩体测试造孔规程》DL/T5125 -2009; （八）《水工混凝土施工规范》DL/T5144-2001; （九）《水工混凝土钢筋施工规范》DL/T5169-2002; 海南琼中抽水蓄能电站土建主体工程 投标人：中国水利水电第四工程局有限公司1 大坝防渗墙工程施工方法及技术措施 目录 一、概况 (1) 二、施工顺序 (1) 三、施工准备 (1) 1、人力准备 (3) 2、仪器及设备准备 (3) 3、施工临时设施准备 (3) 四、地下连续墙成槽 (4) 1、制浆材料 (4) 2、制浆 (4) 3、造孔 (4) 五、墙体材料 (7) 六、混凝土浇筑 (7) 1、混凝土配合比及拌制 (7) 2、混凝土浇筑 (7) 3、混凝土浇筑注意事项 (9) 4、冬季施工措施 (9) 七、接头处理 (9) 八、质量检测 (10) 1、造孔检查 (10) 2、清孔检查 (10) 3、混凝土质量检查 (10) 4、墙体质量检测 (10) 大坝防渗墙工程施工方法及技术措施 一、概况 本标段的地下连续墙施工段总长度共4500m，城墙厚度为0.8m。 二、施工顺序 根据本工程的施工特点，对大坝防渗处理可按先施工混凝土连续墙，后施工帷幕灌浆的先后进行最为适宜。防渗墙施工程序流程如下： 槽孔式混凝土地下连续墙施工程序流程 施工准备 质量检测 导墙及平台施工 铺设轨道 一期槽孔成槽 清孔换浆 混凝土浇筑 拔出接头管或钻凿接头孔 二期槽孔成槽 泥浆系统 制浆 造孔泥浆 清孔泥浆 泥浆回收净化 废浆渣土排弃 混凝土搅拌运输系统 砂石系统 混凝土浇筑 资料整编 三、施工准备 1、人力准备：专门设臵基础处理作业队和施工技术管理专业人员。基础处理技术负责人1人，技术员2人，技术工人12人。 2、仪器及设备准备：基础处理工程拟投入全钻仪1台，用于测量放样；水准仪1台，用于控制地面高程。设备选用4台CZ-22或CZ-30冲击式钻机，1台HBT40.10.55S型砼输送泵，其他辅助设备配套。 3、施工临时设施准备 (1)供电、供水： 坝基础处理施工供电系统包括变压器及其以下的线路等设施。根据设备功率确定用电变压器容量为250KVA，型号选择S9，其他供电设备经计算后配套。 大坝基础处理工程施工供水系统采抽储排的方法进行，因水库水量充足，可满足施工用水需求。 (2)防渗墙导墙(导向槽)及施工平台施工 ①本工程导墙采用直角形砼导墙型式 导向槽净宽为0.8m，深度为1m，直角样形砼导墙宽0.2m，导墙顶部高出平台面0.05m，以免积水流入槽内。导墙施工时应满足以下要求：a、导墙应平等于防渗墙中心线，允许偏差为±1cm；b、导墙顶面高程(整体)，允许偏差为±1cm；c、导墙门净距允许偏差±0.5cm。铪导墙常用现场浇筑法。导墙的接头位臵应与防渗幸喜施工接头位臵错开。其施工为： 平整场地测量放线挖槽与处理弃土模板支护 砼浇筑回填导墙处空隙压实 ②泥浆系统：泥浆系统是砼防渗墙施工的关键设施，由制浆站、供浆管路和泥浆回收净化设施等组成。由于本工程现场施工场地较窄，泥浆系统的布臵可能要考虑到坝外坡面一些适宜位臵。 ③混凝土系统：由于本工程场地不宽、交通不便，在坝后坡脚空地上设臵拌和站，采用砼输送泵运输砼。 四、地下连续墙成槽 1、制浆材料 防渗墙固壁泥浆的主要成分是粘土、水和泥浆处理剂。 2、制浆 XXXX水库砼防渗墙工程 施 工 方 案 目录 １、工程概况 (1) 2、对外交通条件 (1) 3、编制依据 (1) 4、施工准备 (2) 5、施工工序流程 (7) 6、混凝土防渗墙施工方法 (8) ７、特殊情况处理 (16) 8、施工管理措施 (18) 9、环境与职业健康保护措施 (21) 10、文明施工 (29) 1、工程概况 XXX水库位于XX省XX区XX镇XXX村，水库坝址距XX市城区约40km，拦截府河支流清水河上游，集雨面积为47.87km2。总库容5754万m3,是一座以灌溉为主，兼有防洪、发电、供水、水产养殖等综合利用的中型水利工程，水库枢纽始建于1957年11月，1958年4月建成主体工程并发挥工程效益。 大坝为粘土心墙坝，坝顶长520m、坝顶宽6m、坝顶高程126.7m 最大坝高36.6m，防浪墙顶高程127.40m。大坝上游坡比自上而下为1：2.0、1：2.75和1：3.5，下游坡坡比自上而下为1：1.75、1：2.75、1：3。大坝迎水面为干砌块石护坡，下游坡采用草皮护坡。大坝芯墙顶高程124.4m，顶宽2.0m，底宽43m，底部齿槽上宽6m、下宽2m、高2m。芯墙上游坡比1：0.2、1：0.5，下游坡比1:0.2、1:0.5。 混凝土防渗墙施工范围主坝坝体桩号0+000-0+520m段，墙顶高程126.35m，墙厚400mm，底部伸入基岩以下1米，防渗墙砼采用普通混凝土，强度等级为C20，水泥采用普通硅酸盐水泥。 2、对外交通条件 XXX水库距随州市区约40km，距洛阳镇3km。XX公路穿越镇区可直达XX市；XX市有铁路及316国道可直达XXXX。水库对外交通便利，现有对外交通条件可以满足工程建设要求。 3、编制依据 3.1、桃园河水库防渗墙设计图纸。 《水利水电工程施工规范》（SL260-98） 防渗墙施工方案 2010年4月10日 防渗墙分部工程施工方案1、防渗墙施工平台及混凝土导墙施工 1.1、防渗墙施工平台 先将坝顶开挖至混凝土防渗墙顶高程154.6m，开挖的土方填筑在大坝下游侧，增加液压抓斗施工平台的宽度，形成防渗墙中心线距下游坝肩约9m的工作平台。 1.2、混凝土导墙施工 坝顶开挖完成后进行钢筋混凝土导墙施工。导墙形状成I型，墙高1.0m，导墙的内间距0.35m，采用C20钢筋砼结构。 导墙土方开挖前用经纬仪放出防渗墙中心线，在中心线两侧用灰线撒出导槽的坡脚线及坡顶线。用挖掘机先在坡脚线范围内开挖基槽，在接近设计底面高程10cm左右时，应及时用水准仪抄平，打上水平桩，以作为挖槽时控制深度的依据。 2、砼防渗墙施工 2.1、槽段划分及设备机具选型 2.1.1、槽段划分 槽段的长度宜尽量加长，以减少槽段之间接头数目，提高墙体的整体性。但是受坝基地质条件限制及成槽深度等因素影响，槽段又不宜过长。根据本工程坝体及坝基地质条件和防渗墙深度情况,本工程分两序槽施工，Ⅰ序槽长9米，Ⅱ序槽长9米，Ⅰ、Ⅱ期槽间隔布置，先施工Ⅰ期槽孔，再施工Ⅱ期槽孔，用油漆在导墙顶部两侧标记出槽段号及每一槽孔编号。 2.1.2、设备机具选型 根据本工程特点，防渗墙厚30cm，最大深度约33m左右，坝体地层自上而下为人工填土、粘土层。为保证成槽质量及墙体垂直度，防渗墙造槽采用液压抓斗机直接进行施工。根据以上施工方法确定防渗墙施工主要机具为： ①、宝峨GB-26型液压抓斗，基本性能参数如下： 斗体厚300mm，开斗宽度2800mm，开斗高度7000mm，斗容1.0m3，斗重10.2t。 ②、YJB-1200液压拔管机，基本性能参数如下： 液压系统工作压力25Mpa；最大工作压力30Mpa；正常起拔力3600kN；垂直提升速度不小于580mm/min；油缸行程750mm，拔管直径300～1200mm。 ③、砼拌制采用两套JS500强制拌合机拌制，混凝土运输采用HB-60输送泵。 辅助设备配25t汽车吊1辆，CZ-30装载机1辆以及电子配料机、砼浇筑平台等。 2.2、防渗墙施工工艺流程 根据本工程的施工情况，考虑地质特点、工期要求、施工环境影响等条件，本工程防渗墙成槽采用“抓取法”施工工艺，整个防渗墙施工工艺流程如图表所示。混凝土防渗墙工程
