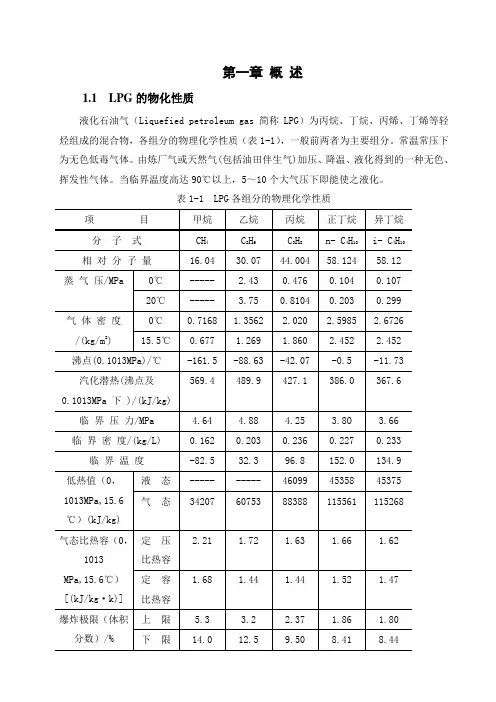

第一章概述
1.1 LPG的物化性质
液化石油气（Liquefied petroleum gas简称LPG）为丙烷、丁烷、丙烯、丁烯等轻烃组成的混合物，各组分的物理化学性质（表1-1），一般前两者为主要组分。常温常压下为无色低毒气体。由炼厂气或天然气(包括油田伴生气)加压、降温、液化得到的一种无色、挥发性气体。当临界温度高达90℃以上，5～10个大气压下即能使之液化。
表1-1 LPG各组分的物理化学性质
项目甲烷乙烷丙烷正丁烷异丁烷
分子式CH
4 C
2
H
6
C
3
H
8
n- C
4
H
10
i- C
4
H
10
相对分子量16.04 30.07 44.004 58.124 58.12 蒸气压/MPa 0℃----- 2.43 0.476 0.104 0.107 20℃----- 3.75 0.8104 0.203 0.299
气体密度/(kg/m3)
0℃0.7168 1.3562 2.020 2.5985 2.6726 15.5℃0.677 1.269 1.860 2.452 2.452
沸点(0.1013MPa)/℃-161.5 -88.63 -42.07 -0.5 -11.73 汽化潜热(沸点及
0.1013MPa 下 )/(kJ/kg)
569.4 489.9 427.1 386.0 367.6 临界压力/MPa 4.64 4.88 4.25 3.8O 3.66 临界密度/(kg/L) 0.162 0.203 0.236 0.227 0.233 临界温度-82.5 32.3 96.8 152.0 134.9
低热值（0，1013MPa,15.6℃）(kJ/kg) 液态----- ----- 46099 45358 45375 气态34207 60753 88388 115561 115268
气态比热容（0，
1013 MPa,15.6℃）[(kJ/kg·k)] 定压
比热容
2.21 1.72 1.63 1.66 1.62
定容
比热容
1.68 1.44 1.44 1.52 1.47
爆炸极限（体积上限 5.3 3.2 2.37 1.86 1.80
分数）/% 下 限 14.0 12.5 9.50 8.41 8.44
当空气中含量达到一定浓度范围时，LPG 遇明火即爆炸。故具有易燃易爆、低温、腐蚀等特性，添加恶臭剂后，有特殊臭味，低温或加压时为棕黄色液体。 （一）比重
LPG 是混合物，其比重随组成的变化而变化，气态时比重比空气大1.5～2.0倍，在大气中扩散较慢，易向低洼处流动。 （二）饱和蒸汽压
LPG 的饱和蒸汽压是指在一定的温度下，混合物气、液相平衡时的蒸汽压力也就是蒸汽分子的蒸发速度同凝聚速度相等时的压力。受温度、组成变化的影响，常温下约为 1.3～2.0MPa 。 （三）体积膨胀系数
LPG 液态时和其他液体一样，受热膨胀，体积增大；温度越高，体积越大，同温下约为水的11～17倍。 （四）溶解度
溶解度是指液态时LPG 的含水率。LPG 微溶于水。 （五）爆炸极限窄，点火能量低，燃烧热值高
LPG 爆炸极限较窄，约为2～10%，而且爆炸下限比其他燃气低。着火温度约为430～460℃，比其他燃气低燃烧热值高，约为22000～290003m Kcal .燃烧所需要的空气量大，约需23～30倍的空气量，而一般城市煤气只需3～5倍的空气量。 （六）电阻率
LPG 的电阻率为10～10cm ?Ω，LPG 从容器、设备、管道中喷出时产生的静电压达到9000V 。
1.2 LPG 火灾危险特性
燃烧伴随爆炸、破坏性大、火焰温度高，辐射热强、易形成二次爆炸、火灾初发面积大。
（一）、易燃性。LPG ，属甲类火灾危险物质。它只需极小的能量(0.2～0.3毫焦)即可引燃，万立方米的爆炸性混合物，遇火花即可发生化学性爆炸。
（二）、易聚积性。LPG 在充分气化后，气体的密度比空气要大1.5～2倍，极易在厂房和房屋等不通风或地面的坑、沟、下水道等低洼处聚积，不易挥发飘散而形成爆炸性混
合物。
（三）、易扩散性。LPG是由多种低碳数的烃类组分组成的，其中有些轻组分物质的密度小于或接近空气。在空气中扩散的范围和空间极大，引燃一点即可造成大面积的化学性爆炸。
（四）、易产生静电。LPG在机泵管线中输送、充装和移动的过程中，极易与输送管道、充装设备、LPG钢瓶因摩擦产生高位静电。特别是LPG中含有其它因窒息造成死亡。
（五）、易冻伤。LPG的沸点在－6.3℃～－47.70℃之间，在气化过程中，需要大量吸收热量造成局部温度骤降，特别是在事故状态下，容易造成人员冻伤。
（六）、易膨胀性。LPG的饱和蒸汽压随温度升高而急剧增加，其膨胀系数也比较大。一般为水的10倍以上，气化后体积可急剧膨胀250～300倍左右。
m以上，其火焰的燃烧温度达（七）、破坏性大。LPG爆燃的速度可达2000～3000s
2000℃以上。在标准情况下，13
m LPG完全燃烧其发热量高达25000Kcal。
第二章 储罐选型及设计
2.1、选型
世界上LPG 的储存方法有地上储存和地下储存两种。地上储存可分两类: 一类是常温高压储存( 用压力球罐) ; 另一类是低温常压储存( 用拱顶罐, 一般多为双壁拱顶罐) 。
1.常温高压储存
LPG 的常温高压储存是指LPG 的储存状态为环境温度, 压力为常温下的饱和压力, 如在50℃时丙烷的饱和蒸汽压为1.7MPa, 正丁烷为0.49MPa, 异丁烷为0.68MPa 。由于储存压力较高, 所以一般选用球型储罐, 受球罐壁厚和制作方法的限制, 球罐容积一般不能超过5000m 3, 国内有关消防法规对此类储罐的布置已有明确规定;针对大型LPG 储存基地, 如还采用压力球罐的储存方式, 势必造成储罐较多, 占地较大, 既浪费土地, 又不经济, 也不安全 2.低温常压储存
LPG 的低温常压储存是指LPG 的储存状态为常压, 温度为常压下的饱和温度, 如在常压下丙烷的饱和温度为 -42℃, 正丁烷为0.5℃, 异丁烷为 -12℃。常压储存一般采用拱顶储罐, 罐的容积一般不超过10 万m 3
。低温储存考虑保冷和安全, 罐体一般为双壁。由于拱顶罐储量较大, 因此在储存量相同时储罐数量较少, 增大安全系数且占地较球罐小, 管理方便。但低温储存国内刚刚起步, 我国的消防法规也无具体规定, 这给总图布置带来一定困难。
综上，考虑到本设计为500m 3*4的储罐设计，储量较少，故选择常温高压球形储罐。
2.2、材料
液化气石油气质为易燃易爆介质, 含水同时含一定的H2S 杂质, 长炼液化气在异常时H 2S 含量达达300ppm 以上, 因此液化气球罐的选材应尽量选择化学成份、力学性能优良及耐H 2S 应力腐蚀优良的钢种, 同时焊接后还应进行整体热处理。
受我国压力容器用钢材品种所限, 液化气球罐主要以16MnR 为主。
2.3、基本尺寸
根据《球罐和大型储罐》，球体积公式：6
3
i D V π=
,V 球罐体积，m 3； D i 球罐内径，m 。
代入数据得D i =9.847m 。为方便制造，取D i =9.8m ，代入球体积公式，得几何容积V=493m 3。
外径D o =10m 。为了方便球罐的操作和检修，球罐底部需留足一个人的高度，则球罐中心至支柱底距离：
H=0.5D O +2.0=7.0m
2.4、设计压力与温度
表2-1各温度下各组分的饱和蒸气压力
温度，℃ 饱和蒸汽压力，MPa
异辛烷 乙烷 丙烷 异丁烷 正丁烷 异戊烷 正戊烷 乙炔 -25 0 1.3 0.2 0.06
0.04
0.025 0.007 0
-20 0 1.38
0.27
0.075 0.048 0.03
0.009 0
0 0 2.355 0.466 0.153 0.102 0.034 0.024 0 20 0 3.721 0.833 0.294 0.205 0.076 0.058 0 50
7
1.744 0.67
0.5
0.2
0.16
0.0011
表2-2液化石油气组成成分
根据实际情况，选择50℃为设计压力。
根据《压力容器安全技术监察规程》 中“固定式液化石油气储罐的设计压力应按不低于50℃时混合液化石油气组分的实际饱和蒸汽压来确定。”混合气体饱和蒸汽压由道尔顿分压定律算得1.26MPa,50℃异丁烷的饱和蒸汽压力为0.67MPa,丙烷50℃饱和蒸汽压力1.744MPa.对于设置有安全泄放装置的储罐，设计压力应为1.05~1.1倍的最高工作压力。所以有Pc=1.1×1.744=1.92MPa.综上所述，取设计压力为1.92MPa .
2.5、液化石油气储罐的充装量
液化石油气的液体密度随温度变化有较大的变化。为防止温度升高而导致容器内压力急剧增加，甚至超过容器的许用压力，必须在容器内保持一定的气体空间。为此，《压力
组成成分 异辛烷 乙烷 丙烷 异丁烷
正丁烷
异戊烷
正戊烷
乙
炔
各成分百分比 0.01 2.25 47.3 23.48 21.96 3.79 1.19 0.0
2
容器安全技术监察规程》规定，液化石油气储罐设计储存量不得超过下式计算值: W = ρ?**V V
式中，W — 储存量，kg; V — 储 存 容 积;
V ?— 充 装系数，液化石油气取0.9;
ρ— 设 计温度下饱和液体密度，kg/m 3,取510kg/m 3。 计算得W=0.9×500×510=229500kg
在液 化 石 油气体未充满液化石油气储罐时，储罐内的压力为液化石油气气相压力，此时温度每升高1℃，压力仅升高0.0196MPa ～0.0294MPa 而当温升过高或过量充装液体时，储罐内的压力已不再是饱和蒸气压力，此时温度每升高1℃ 压力将升高1.0MPa 以上，这样很容易超过储罐的设计压力发生危险。所以液化石油气的充装量的确定是项很重要的工作，必须严格按《压力容器安全技术监察规程》进行规范设计。
2.6、附件
据《石油化工储运系统灌区设计规范》：压力储罐除应设置人孔，放水管、进出口接合管、梯子及操作平台外，应尽量减少开口数量。做如下设计：
（1）支柱
支柱与球壳之间采用U 形柱结构型式连接。
为了承受风载荷与地震载荷，增加球罐的稳定性，支柱之间采用拉杆设计。 目前国内自行建造的球罐和引进球罐的大部分都是采用可调式拉杆。为了改善拉 杆受力状况，选用相隔一柱单层交叉可调式拉杆 。 根据球罐储量，采用8根支柱。 （2）人孔结构
每个球罐开设两个人孔，分别设置在上下极板上。为保证工作人员能携带工 具进出球罐方便，且不会因直径过大导致补强元件结构过大，球罐人孔直径设置 为DN500。 （3）接管结构
接管开设在球罐的上、下极带上。尺寸为DN20。用厚壁管以提高其强度， 材料选用与球壳相同的材质以保证在低温下具有足够的冲击韧性。 （4）梯子平台
由于球罐的工艺接管及人孔大部分设置在上极板板处，故每台球罐外部独立
设有顶部平台、中间平台以及从地面进入平台的下部斜梯和上部盘梯，以方便日
常的操作和维修。
（5）安全阀
为防止球罐运转异常造成内压超过设计压力，在气相部分设置3 个安全阀和辅助的火灾安全阀。安全阀的形式采用直接载荷弹簧式，开启压力设计为1.1 倍
储罐工作压力，即0.55MPa。为方便检查和维修，安全阀设置在平台附近，且垂
直安装。
（6）压力表
压力表是测量压力容器内介质压力的仪表，可以直接显示出容器内的压力
值，使操作人员正确了解容器内压力。球壳的上部和下部各设2个压力表，压力
表的最大刻度为正常运转压力的2倍。
（7）水喷淋装置
球罐上装设水喷淋装置是为了内盛的液化天然气的隔热需要。在夏天气温高
的时候，对球罐不断均匀地进行喷淋水冷却，水由罐顶经罐壁流下，使冷却水带
走球罐所吸收的太阳辐射热，降低球罐气体空间温度，大大减少球罐呼吸损耗，
同时也可起消防保护作用。
第三章罐区布置及防火防爆区域的划分
3.1、LPG罐区平面布置
根据《石油化工企业设计防火规范》3.0.2规定，LPG属于甲A类危险化学品。
根据《建筑设计防火规范》表3.3.1规定，甲类单层厂房按二级耐火等级设计，最大允许建筑面积为3000m3。
配电站布置：根据《建筑设计防火规范》表4.4.1，储罐区距离配电站距离≥80m。
1、储罐防火间距
根据表6.3.3所示，液化烃全压力式球罐间距为1.0D，即1.0×10=10m，故取间距为10米满足要求。
2、防火堤
根据《储罐区防火堤设计规范》GB50351—2005，《石油化工企业设计防火规范》6.3.5规定，液化烃全压力式式储罐组宜设不高于0.6m的防火堤，防火堤内堤脚线距储罐不应小于3m，堤内应采用现浇混凝土地面，并应坡向外侧，防火堤内的隔堤不宜高于0.3m。故取防火堤有效容积取600m3。由于储罐组总容积为500×4=2000m3，根据第2款，不设隔堤。
防火堤有效容积为：V=A
H －(V1＋V2＋V
3
＋V4)=20×66.5×0.5-约50=615m3符合要求。
防火堤强度计算（暂不考虑地震等因素）：
钢筋混泥土r=25K N／M3
自重载荷：G1K=RB1H1 Ρ=538.66kg/m3
G1K=Ρgh=538.66×9.8×0.25=1319.7pa=25×1000×0.5×B1 得B1=0.105m
为方便人员行走，取d=1000mm
防火堤堤身要求密实、不渗透，可选用钢筋混泥土结构，厚度为1000mm，内侧喷涂隔热防火材料，并满足相关标准要求。防火堤四个方向上均设置一个越堤人行踏步。
3.2、火灾爆炸危险区域划分
根据《爆炸和火灾危险环境电气装置设计规范》和《中华人民共和国爆炸危险场所电气安全规程(试行)》的规定，《城镇燃气设计规范》对LPG站用电场所爆炸危险区域和等级作了明确的划分。
LPG球形储罐属于第二级释放源，密度大于空气，根据《中华人民共和国爆炸危险场所电气安全规程(试行)》2.3.3划分爆炸危险区域。在爆炸危险区域内，地坪下的坑、沟壑
为1区；以释放源为中心，半径为15m，地坪上高度为7.5m及半径为7.5m，顶部与释放源的距离为7.5m的范围为2区；以释放源为中心，总半径为30m，地坪上的高度为0.6m，在2区以外的范围内划为附加2区。
以球顶端的安全阀为、排气孔等为释放源，范围为半径为15m的区域。
第四章罐区可燃或有毒气体（蒸汽）报警仪布置
根据《石油化工可燃气体和有毒气体检测报警设计规范》GB 50493-2009 第4.3.1规定：液化烃储罐防火堤内应设探测器，且探测点位于释放源的全年最小频率风向上风侧时，可燃气体探测点与释放源的距离不宜大于15m，探测点位于释放源的全年最小频率风向下风侧时，可燃气体探测点与释放源的距离不宜大于5m。因风向未知，为安全起见，设置气体报警器与释放源距离d=4.0m。
LPG密度大于空气，根据6.1.1规定，安装高度距地坪0.3～0.6m，取h=0.5m。
在液化烃罐组防火堤内，每隔30m宜设一台检测器，且距储罐的排水口或罐底接管法兰、阀门不应大于15m,
根据《石油化工企业可燃气体和有毒气体检测报警设计规范》规定：
1 、使用或产生液化烃和/或有毒气体的工艺装置、储运设施等可能积聚可燃气体、有毒气体的地坑及排污沟最低处的地面上。
2 、易于积聚甲类气休、有毒气体的“死角”。
检测比空气重的可燃气体或有毒气体的检测器，其安装高度应距地坪(或楼地板)0.3m～0.6m。
由于液化烃罐多为球罐，在防火堤内即或有隔堤，其高度均低于防火堤。因此仅在防火堤内设检测点。
可燃气休或有毒气体在全年内被吹人室内的机率较多的控制室和配电室都宜设检测器。
第五章避雷针高度及保护范围计算
5.1、储罐基本信息
LPG储罐
类型：常温高压球形储罐；外径Do=10m；球罐中心至支柱底距离：为了方便球罐的操作和检修，球罐底部需留足一个人的高度，则：H=0.5D O+2.0=7m。
5.2、设计依据
根据《建筑物防雷设计规范》（GB50057-2000）第2.0.3条，遇下列情况之一时，应划为第二类防雷建筑物：
1、国家级重点文物保护的建筑物。
2、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
3、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
4、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
5、具有1 区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6、具有2 区或11 区爆炸危险环境的建筑物。
7、工业企业内有爆炸危险的露天钢质封闭气罐。
8、预计雷击次数大于0.06 次／a 的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
9、预计雷击次数大于0.3 次／a 的住宅、办公楼等一般性民用建筑物。
LPG常温高压球形储罐属于有爆炸危险的露天钢质封闭气罐，所以应划分为第二类防雷建筑物。
根据第3.3.1条，第二类防雷建筑物防直击雷的措施，宜采用装设在建筑物上的避雷网（带）或避雷针或由其混合组成的接闪器。
根据第5.1.1条规，接闪器应由下列的一种或多种组成：1、独立避雷针；2、架空避雷线或架空避雷网；3、直接装设在建筑物上的避雷针、避雷带或避雷网。
根据《建筑物防雷设计规范》GB 50057-19945.1.1 的避雷针的布置应符合下表规定：
建筑物防雷类别 滚球半径h r(m) 避雷网网格尺寸 第一类防雷建筑物 30 ≤5×5 或≤6×4 第二类防雷建筑物 45 ≤10×10 或≤12×8 第三类防雷建筑物
60
≤20×20 或≤24×16
布置接闪器时，可单独或任意组合采用滚球法、避雷网。
设计的接闪器采用独立避雷针设计，所以确定第二类防雷建筑物滚球半径为45m 。
5.3、设计原理
滚球法计算设计避雷针
1、单只等高避雷针的保护范围应按下列方法确定（附图）。
（1）当避雷针高度h 小于或等于h x 时：距地面h r 处作一平行于地面的平行线；以针尖为圆心，h r 为半径，作弧线交于平行线的A 、B 两点；以A,B 为圆心，h r 为半径作弧线，该弧线与针尖相交并与地面相切。从此弧线起到地面止就是保护范围。保护范围是一个对称的锥体；避雷针在h x 高度的xx ˊ平面上和在地面上的保护半径，按下列计算式确定：
)2()2(x
r x r x h h h h h h r ---=
)2(0h h h r r -
= 式中： r x ──避雷针在h x 高度的xx ˊ平面上的保护半径(m)； h r ──滚球半径，按本规范表5.2.1确定(m)； h x ──被保护物的高度(m)；
r 0──避雷针在地面上的保护半径(m)。
（2）当避雷针高度h 大于h r 时，在避雷针上取高度h r 的一点代替单支避雷针针尖作为圆心。其余的做法同本款第（1）项。式中的h 用h r 代入。 双支避雷针保护范围：（如下图）
当)2(2h h h D r -≥ 时，分别按两支单针计算其保护范围 当 )2(2h h h D r -<时，按下列方法计算其保护范围 （a ）ACBE 外侧保护范围按单支避雷针计算
（b ）A 、B 连线垂直面上的保护高度线为圆心O'，高度为h r 、半径为22)2/()(D h h r +- 的居中圆弧，圆弧高度为 h x =h r -
222)2/()(x D h h r -+-
式中 x---距两针中心点的水平距离。 地面上每侧最小保护宽度为： b 0=CO=EO=
2)2/()2(D h h h r --
（c ）ACBE 范围内，圆弧两侧的保护范围将弧线顶点作为假象单支避雷针针尖，按滚球法确定
（d ）h x 高度地面平行平面上保护范围的确定：分别以A 、B 为圆心、r x 为半径作弧线与四边形ACBE 相交，再以C 、E 为圆心、（r 0 - r x )为半径作弧线与上一弧线相交。四条弧线限定的范围即为平面上的保护范围。
5.4、避雷针位置的布置
因为罐区的形状为长方形，而非正方形，所以只选择一直避雷针时由于与覆盖半径过大，且避雷针高度过高，单只避雷针成本过高。罐区为对称布置，所以择两只避雷针。由于保护范围为对称型锥体，每只设置在两个储罐的几何中心，只要每只能够保护对称的两个储罐，设置另外一个即可满足要求。所以避雷针布置在第一和第二、第三和第四个储罐的几何中心处。
5.5、避雷针高度的计算
避雷针高度的计算因为球罐为对称体，避雷针的保护范围也为对成型椎体，所以只需要研究一个剖面就可以得到全部结果。
确定大致作图范围由
h x=H=10m+2m=12m
R max=DO+0.5L=15m
求得：h x=12m
此时，h最大为45m,保护范围在球罐范围内。
2、用二分法作图求具体避雷针高度在45至12m的范围内用二分法取值作为避雷针的长度，做出一个剖面的避雷针的保护范围和球罐的图形。观察避雷针的保护范围是否可以覆盖球罐区域。通过作图得到，当避雷针高度为31m时，避雷针的保护范围不能覆盖球罐的范围，所以选择避雷针高度为31m。
参考文献
[1] GB50160-2008,《石油化工企业设计防火规范》[S]
[2] GB50351—2005,《储罐区防火堤设计规范》[S]
[3] 《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）
[4] 《爆炸性气体环境用电气设备第14部分:危险场所分类》（GB3836.14-2000）
[5] 《石油化工企业可燃气体和有毒气体检测报警设计规范》（SH3063-1999）
[6]《建筑物防雷设计规范》(GB50057-1999（2000版）)[S]
[7] 李柯,张丽娜,张兆林. 液化石油气储罐区消防设计的探讨[J]. 煤气与热
[8] 中国石油化工集团公司安全环保局.石油化工安全技术[M]. 北京：中国石化出版社，
2004
[9] 徐至均,许朝全,沈珠江.大型储罐基础设计与地基处理[M].北京:中国石化出版社,1999
[10] 徐英，杨一凡.球罐与大型储罐[M].北京:化学工业出版社,2004
[11] 王松汉. 石油化工设计手册[M].北京:化学工业出版社,2002
[12] [日]玉置明善,玉置正和编.化工装置工程手册[M].北京:兵器工业出版社,1991
[13] 崔克清,张敬礼,陶刚.化工安全设计[M].北京:化学工业出版社,2004
[14] 娄爱娟. 化工设计[M].上海:华东理工大学出版社，2001
[15] 冯肇瑞,杨有启.化工安全技术手册[M].北京:化学工业出版社，1993
[16] 张玉若,王晶禹.LPG罐区危险性的研究及分析[J]. 工业安全与环保,2006,32(11):33-35 力,2003,23(5):285-286.
[17] 丁国臣,刘伟. 低温储存LPG罐区的消防设计[J].中国给水排水,2000,16(1):38-39.
[18] 童伟东. 液化石油气的罐区设计[J]. 油气储运,2002,21(6):32-35.
[19] 陈苏屏. 液化石油气储罐区技术改造及其隐患治理[J]. 油气储运,2002,21(6):39-40.
[20] 陈守庆,周启芹,焦伟. 液化石油气储罐区消防系统的设计与控制[J]. 煤气与热
力,2001,21(3):268-269.
[21] 刘凯春. 浅析液化气罐区设计的安全措施[J]. 石油商技,2002,20(1):23-26.
[22] 邱慧琴,吴宗之,金龙哲. 液化石油气罐区火灾爆炸危险性评价[J]. 中国安全生产科学
技术,2006,2(2):109-113.
[23] 陈大鹏,周宏. 用AUTOCAD软件绘制两支避雷针保护范围[J]. 河南气象,2005(2):39
四、一辈子孤单并不可怕，如果我们可以从中提炼出自由，那我们就是幸福的。许多长久的关系都以为忘记了当初所坚持与拥有的，最后又开始羡慕起孤单的人。
五、恋爱，在感情上，当你想征服对方的时候，实际上已经在一定程度上被对方征服了。首先是对方对你的吸引，然后才是你征服对方的欲望。
六、没有心如刀割，不再依依不舍，只有，沉默相隔……
七、和你在一起只是我不想给任何人机会。
八、一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本是费尽心机想要忘记的事情真的就那么忘记了。
九、无论我们爱过还是就这样错过，我都会感谢你。因为遇见你，我才知道思念一个人的滋味；因为遇见你，我才知道感情真的不能勉强；因为遇见你，我才知道我的心不是真的死了；因为遇见你，我才知道我也能拥有美丽的记忆。所以，无论你怎么对待我，我都会用心去宽恕你的狠，用心去铭记你的好。
十、爱情需要的是彼此互相的照顾，当我们心爱的人累了，我们不是坐在一边不理，而是多陪对方谈谈心，对方需要什么的时候，自己尽量的满足对方的需求，至少可以让对方知道，在自己身边的感觉是如此的温暖。
十一、自从你出现後，我才知道原来有人爱是那麽的美好
十二、有的人与人之间的相遇就像是流星，瞬间迸发出令人羡慕的火花，却注定只是匆匆而过。
十三、有一些人，这一辈子都不会在一起，但是有一种感觉却可以藏在心里守一辈子。
十四、不要轻易说爱，许下的承诺就是欠下的债！
十五、不管你是多么的爱对方，但千万不可当第三者。细想，默然。因为知道，这样的故事一开始便注定了结局，一开始就注定在这个故事里，很多人会受伤。离开的总是要离开，挽留不住，就像彼岸花，穷其一生，花叶仍是生生相错。
十六、什么叫快乐？就是掩饰自己的悲伤对每个人微笑。
十七、爱情与视力无关，任你看得再怎么清楚，在爱里只有模糊。因为太聪明太理智就没有办法恋爱，爱情根本是盲目的。
十八、恋爱就像剪头发，这种事情不到最后是不知道结果的，结果能否令每个人皆大欢喜，无人保障，但是一切都是自己的选择。
十九、因为爱过，所以慈悲：因为懂得，所以宽容。
二十、那些随风散落的微笑眼神，仿似落寞诗人的爱情诗句，一段一段，错落成行。孤独的钟鸣彻夜悲鸣，那些如花容颜，终不敌过时间切割的颓败，我们忧伤的仰望阳光，看流年未亡，年华尽耗。
二十一、一个人一生可以爱上很多的人，等你获得真正属于你的幸福之后，你就会明白一起的伤痛其实是一种财富，它让你学会更好地去把握和珍惜你爱的人。
二十二、爱一个人，由天由人却由不得自己。不由自主只因刻骨铭心，不离不弃只因无法代替。总是心有期待，才有灯火阑珊处的望眼等待；总是情怀善待，才有心甘情愿地付出所有，习惯的依赖。也许你的世界一无所有，但在爱你人的心里，你就是全世界。珍惜一个深爱你的人，更要珍藏一颗为你融入生命的心。
二十三、就在我以为一切都没有改变只要我高兴就可以重新扎入你的怀抱一辈子不出来的时候，其实一切都已经沧海桑田了，我像是一躲在壳里长眠的鹦鹉螺，等我探出头来打量这个世界的时候，我原先居住的大海已经成为高不可攀的山脉，而我，是一块僵死在山崖上的化石
二十四、幸福，不是长生不老，不是大鱼大肉，不是权倾朝野。幸福是每一个微小的生活愿望达成。当你想吃的时候有得吃，想被爱的时候有人来爱你。
二十五、有时，爱也是种伤害。残忍的人，选择伤害别人，善良的人，选择伤害自己。
二十六、如果，不幸福，如果，不快乐，那就放手吧；如果，舍不得、放不下，那就痛苦吧。
二十七、这个世界就这么不完美。你想得到些什么就不得不失去些什么。
二十八、有的人与人之间的相遇就像是流星，瞬间迸发出令人羡慕的火花，却注定只是匆匆而过。
二十九、无数次在梦的意境，勾勒你的样子，那样的虔诚，和你的心灵一样，一生刻骨。
三十、有人背叛你，你却想挽回。有人不爱你，你却讨好他。何必为爱委屈自己。一个人如真心爱你，绝不会对你忽冷忽热；一个人如真心想追你，绝不会跟你玩暧昧。与其卑微的恋爱，不如选择单身。
液化烃储罐区的安全设计 摘要：液化烃类物属于甲类和甲A类火灾危险性介质，具有明显的火灾爆炸危险性。液化烃储罐区一般采取的储存方法有常压下降低温度或常温下增加压力两种方式储存。本文重点阐述罐区内部布置安全技术要点，提高液化烃储罐区的安全性。 关键词：液化烃储罐区安全技术 一、液化烃危险特性 液化烃的成分一般包括：甲烷、乙烯、乙烷、丙烷、丁烷以及其他的碳氢化合物，还有微量的硫化合物，属于多组分混合物。储存的温度一般在196°～50°之间，其燃点在250°～480°不等，在常温、常压下容易在空气中形成爆炸性气体混合物。液化烃罐区，根据GB18218《危险化学品重大危险源辨识》为重大的危险源，其主要设备液化烃储罐，按照TSGR0004《固定式压力容器安全技术监察规程》划分为危险性最大的第三类压力容器，总之，液化烃易爆炸、燃烧热值高、易聚集静电，其危险性大，爆炸造成的损害大。 二、液化烃火灾爆炸伤害模型 液化烃火灾爆炸伤害模型主要分为蒸汽云爆炸和沸腾液体扩展为蒸汽爆炸两种。其中蒸汽云爆炸主要是由于液化烃与空气形成云状混合物，当油气浓度达到爆炸需要的浓度时，遇到火源就会出现爆炸现象，其爆炸造成的影响大，冲击力和破坏力也较大。 三、液化烃燃烧爆炸事故的原因 液化烃燃烧爆炸的原因分为很多种，如：容器破裂、管线腐蚀穿孔、法兰或垫片失效等都有可能造成可燃物的泄露引起火灾爆炸事故的发生。而在自然中雷电、静电、化学能以及人为的火源都能产生点火能源，而点火能源是造成爆炸的必要条件，当可燃物与空气混合气体达到爆炸点时，在遇到点火能点时，就会引起爆炸。其过程如下图1： 图1液化烃事故过程图 四、安全设计 为了能够有效的防范和控制液化烃储存区发生爆炸事故，需要从根本上加强对液化烃罐区的安全管理，从勘察设计、施工过程、验收使用、运行维护等各个方面加强安全防范措施，同时防火防爆、消防及给排水相关的部门要加强合作，协调统一，全面的落实和贯彻对液化烃罐区的安全维护和管理，加强罐区内部的安全技术要点布置，尽可能的建设液化烃爆炸事故的发展。
课程设计任务书 课程设计任务书 1. 设计题目：液氨储罐机械设计 2. 课程设计要求及原始数据（资料）： (1)、课程设计要求： ①.使用国家最新压力容器和换热器标准、规范进行设计，掌握典型过程设备设计的全过程。 ②.广泛查阅和综合分析各种文献资料，进行设计方法和设计方案的可行性研究和论证。 ③.设计计算要求设计思路清晰，计算数据准确、可靠。 ④.设计说明书可以手写，也可打印，但工程图纸要求手工绘图。 ⑤.课程设计全部工作由学生本人独立完成。 (2). 设计数据： 1
3. 工艺条件图 4. 计算及说明部分内容（设计内容）： 第1章绪论： （1）液氨储罐的设计背景 （2）液氨贮罐的分类及选型； （3）主要设计参数的确定及说明。 第2章材料及结构的选择与论证 （1）材料选择与论证； （2）结构选择与论证：封头型式的确定、人孔选择、法兰型式、液面计的选择、鞍座的选择确定。 第3章工艺尺寸的确定 第4章设计计算 （1）计算筒体的壁厚； （2）计算封头的壁厚； （3）水压试验压力及其强度校核； （4）选择人孔并核算开孔补强； （5）选择鞍座并核算承载能力； （6）选择液位计； （7）选配工艺接管。 设计小结 参考文献 5．绘图部分内容： 总装配图一张（A1图纸） 2
课程设计任务书 6．设计期限：1周（ 2013 年 06月 24 日～ 2013 年 07 月 05 日） 7、设计参考进程： (1)设计准备工作、选择容器的型式和材料半天 (2)设计计算筒体、封头、选择附件并核算开孔补强等一天 (3)绘制装配图二天 (4)编写计算说明书一天 (5)答辩半天 8．参考资料： (一)国家质量技术监督局，GB150-1998《钢制压力容器》，中国标准出版社，1998； (二)国家质量技术监督局，《压力容器安全技术监察规程》，中国劳动社会保障出版社，1999 (三)《金属化工设备·零部件》第四卷 (四)中华人民共和国化学工业部，中华人民共和国待业标准《钢制管法兰、垫片、紧固件》，1997 (五)《化工设备机械基础课程设计指导书》（图书馆借阅书号：TQ 05/51） (六)刁玉纬王立业，《化工设备机械基础》，大连理工大学出版社，2003年第五版； (七)李多民俞惠敏，《化工过程设备机械基础》，中国石化出版社，2007； (八)董大勤，《化工设备机械基础》，化学工业出版社，1994年第二版； (九)汤善甫朱思明，《化工设备机械基础》，华东理工大学出版社，2004年第二版； 发给学生（签名）：指导教师： 年月日 （注：此任务书应附于所完成的课程设计说明书封面后） 3
目录 第1章绪论 (1) 第2章工艺设计 (4) 2.1 储罐存储量 (4) 2.2 储罐设备的选型 (4) 第3章结构设计 (7) 3.1 筒体及封头设计 (7) 3.1.1材料的选择 (7) 3.1.2 筒体壁厚设计 (7) 3.1.3 封头壁厚设计 (8) 3.2 接管的选取 (8) 3.3 法兰的选取 (9) 3.4 垫片的选取 (11) 3.5 螺栓的选取 (12) 3.6 人孔的选取 (12) 3.6.1 人孔的结构设计 (12) 3.6.2 核算开孔补强 (14) 3.7 安全阀、液位计和压力表的选取 (16) 3.8 容器支座的设计 (19) 3.8.1 支座的选择 (19) 3.8.2 鞍座位置的确定 (20) 3.9 总体布局 (21) 第4章强度计算 (24)
4.1 弯矩和剪力的计算 (24) 4.2 圆筒轴向应力计算及校核 (26) 4.2.1 圆筒轴向应力计算 (26) 4.2.2 圆筒轴向应力校核 (27) 4.3 圆筒和封头切应力计算及校核 (27) 4.4 鞍座截面处圆筒的周向应力计算及校核 (27) 第5章焊接结构设计 (32) 5.1 焊接接头设计 (32) 5.2 焊条的选择 (34) 设计心得 (34) 参考文献 (36)
第1章绪论 在固定位置使用、以介质储存为目的的容器称为储罐，如加氢站用高压氢气储罐、液化石油气储罐、战略石油储罐、天然气接收站用液化天然气储罐等； 储罐有多种分类方法，按几何形状分为卧式圆柱形储罐、立式平底筒形储罐、球形储罐；按温度划分为低温储罐(或称为低温储槽)、常温储罐(＜90℃) 和高温储罐(90～250℃ )；按材料可划分为非金属储罐、金属储罐和复合材料储罐；按所处的位置又可分为地面储罐、地下储罐、半地下储罐和海上储罐等。单罐容积大于1000m3 的可称为大型储罐。金属制焊接式储罐是应用最多的一种储存设备，目前国际上最大的金属储罐的容量已达到2×105m3。 储罐通常是由板、壳组合而成的焊接结构。圆柱形筒体、球形封头、椭圆形封头、碟形封头、球冠形封头、锥形封头和膨胀节所对应的壳分别是圆柱壳、球壳、椭球壳、球冠+环壳、球冠、锥壳和环形板+环壳，而平盖（或平封头）、环形板、法兰、管板等受压元件分别对应于圆平板、环形板(外半径与内半径之差大10倍的板厚)、环(外半径与内半径之差小于10倍的板厚）以及弹性基础圆平板。上述7种壳和板可以组合成各种储罐结构形式，再加上密封元件、支座、安全附件等就构成了一台完整的储罐。图1.1为一台卧式储罐的总体结构图，下面结合该图对储罐的基本组成作简单介绍。 图1.1储罐总体结构 (1) 筒体
大型原油储罐设计中主要安全问题及对策 大型储罐有节省钢材、占地少、投资省、便于操作、管理等优点。随着国民经济的飞速发展，我国油品储罐越来越趋向大型化。国内第一座10万立方米大型钢制原油外浮顶储罐于1985 年从日本引进。发达国家建造、使用大型储罐已有近30 年历史，而我国尚处于起步阶段。影响大型储罐安全运营的因素很多,一旦发生事故,就可能引发重大事故，损失将十分惨重。因此，迫切需要及时总结经验，提出改进措施。笔者对其中的主要安全问题进 行分析,并提出对策，为工程设计提供参考。 1 大型原油储罐工程危险性分析 1.1 原油危险性分析 原油为甲B 类易燃液体，具有易燃性;爆炸极限范围较窄，但数值较低，具有一定的爆炸危险性，同时原油的易沸溢性，应在救火工作时引起特别重视。 1.2 火灾爆炸事故原因分析 原油的特性决定了火灾爆炸危险性是大型原油储罐最主要也是最重要的危险因素。发生着火事故的三个必要条件为:着火源、可燃物和空气。 着火源的问题主要是通过加强管理来解决，可燃物泄漏问题则必须在储罐设计过程中加以预防和控制。 泄漏的原油暴露在空气中，即构成可燃物。原油泄漏，在储运中发生较为频繁，主要有冒罐跑油，脱水跑油，设备、管线、阀件损坏跑油，以及密封不良造成油气挥发，另外还存在着罐底开焊破裂、浮盘沉底等特大型泄漏事故的可能性。 腐蚀是发生泄漏的重要因素之一。国内外曾发生多起因油罐底部腐蚀造成的漏油事故。对原油储罐内腐蚀情况初步调查的结果表明，罐底腐蚀情况严重，大多为溃疡状的坑点腐蚀,主要发生在焊接热影响区、凹陷 及变形处，罐顶腐蚀次之，为伴有孔蚀的不均匀全面腐蚀，罐壁腐蚀较轻，为均匀点蚀，主要发生在油水界面，油与空气界面处。相对而言，储罐底部的外腐蚀更为严重，主要发生在边缘板与环梁基础接触的一面。 浮盘沉底事故是浮顶油罐生产作业时非常忌讳的严重恶性设备事故之一。该类事故的发生，一方面反映了设计、施工、管理等方面的严重缺陷，另一方面又将造成大量原油泄漏，严重影响生产、污染环境并构成火灾隐患。 2 大型原油储罐设计中的主要安全问题及其对策 2.1 储罐地基和基础 储罐工程地基勘察和罐基础设计是确保大型储罐安全运营最根本的保证。根据石化行业标准规定，必须在工程选址过程中进行工程地质勘察，针对一般地基、软土地基、山区地基和特殊土地基，分别探明情况，提出相应的地基处理方法，同时还应作场地和地基的地震效应评价，避免建在软硬不一的地基上或活动性地质断裂带的影响范围内。 常见的罐基础形式有环墙（梁）式、外环墙（梁）式和护坡式。应根据地质条件进行选型。罐基础必须具 有足够的整体稳定性、均匀性和足够的平面抗弯刚度，罐壁正下方基础构造的刚度应予加强，支持底板的基床应富于柔性以吸收焊接变形，宜设防水隔油层和漏油信号管，地下水位与基础顶面之间的距离不得小于毛细水所能达到的高度（一般为 2m ）。
** 氨库装置 消防专篇编制： 校核： 审核：
1 设计原则、依据及规范 1.1 设计原则 认真贯彻“预防为主，防消结合”的方针，严格遵循国家和地方的有关防火规范及规定，搞好本项目的防火设计。充分利用装置所在地域现有的消防设施，尽量节约投资。 1.2 设计依据 1.2.1 设计合同。 1.2.2 **提供的设计基础资料。 1.3 国家和地方的相关法规和规定 1.3.1 《中华人民共和国消防法》（中华人民共和国主席令第4号） 1.3.2 建筑工程消防监督审核管理规定（公安部30号令） 1.3.3 《危险化学品安全管理条例》（中华人民共和国国务院令第344号） 1.3.4 《中华人民共和国安全生产法》（中华人民共和国主席令第70号） 1.3.5 《中华人民共和国劳动法》（中华人民共和国主席令第28号） 1.3.6 《特种设备安全监察条例》（中华人民共和国国务院令373号） 1.3.7 《国务院关于进一步加强安全生产工作的规定》（国发【2004】2号）1.3.8 《关于加强安全生产事故应急预案监督管理工作的通知》（国务院安全生 产委员会安委办字【2005】48号） 1.4 设计中执行的主要标准、规范 1）《建筑设计防火规范》（GB50016－2006） 2）《化工企业安全卫生设计规定》（HG20571－1995） 3）《石油化工企业设计防火规范》（GB50160－1992，1999年版） 4）《建筑抗震设计规范》（GB50011－2001） 5）《建筑物防雷设计规范》（GB50057－94，2000版） 6）《建筑防腐蚀工程施工及验收规范》（GB50212－2002） 7）《钢结构设计规范》（GB50017－2003） 8）《爆炸和火灾危险环境电力装置设计规范》（GB50058－1992） 9）《工业企业噪声控制设计规范》（GBJ87－1985） 10）《石油化工企业可燃气体和有毒气体检测报警设计规范》（SH3063-1999）
第一章 课程设计任务书 设计条件表 液氯进口管DN50；液氯出口管DN50；空气进口管DN50；空气出口管DN50；安全阀接口DN50；压力表接口DN25. 液位计接口人孔按需设置。 第二章 绪论 （一）设计任务： 综合运用所学的专业课知识，设计一个第一类压力容器中的高度危险性内压容器——液氯储罐。 （二）设计思想： 综合运用所学的专业课知识，以《课程设计指导书》为根，以《过程装备基础》为本，结合所学的专业课知识，对储罐进行设计。在设计过程中综合考虑了经济效益，适用性，安全可靠性。各项设计参数都正确参考了行业使用标准或国家标准。 第三章 材料及结构的选择与论证 (一)材料选择 纯液氯是高危害性的介质，但其腐蚀性小,贮罐可选用一般钢材,有因为使用 温度为C 。 ～4520 ，根据《课程设计指导书》中钢板的使用条件，应选用Q245R 或Q345R 。常用的有20R 和16MnR 两种。如果纯粹从技术角度看，建议选用20R 类的低碳钢板， 16MnR 钢板的价格虽比20R 贵，但在制造费用方面，同等重量设备的计价，16MnR 钢板为比较经济。所以在此选择16MnR 钢板作为制造筒体和封头材料。
（二）结构选择与论证 （1）封头的选择 从受力与制造方面分析来看，球形封头是最理想的结构形式。但缺点是深度大，冲压较为困难；椭圆封头浓度比半球形封头小得多，易于冲压成型，是目前中低压容器中应用较多的封头之一。平板封头因直径各厚度都较大，加工与焊接方面都要遇到不少困难。从钢材耗用量来年：球形封头用材最少，比椭圆开封头节约，平板封头用材最多。因此，从强度、结构和制造方面综合考虑，采用椭圆形封头最为合理。 （2）人孔的选择 压力容器人孔是为了检查设备的内部空间以及安装和拆卸设备的内部构件。人孔主要由筒节、法兰、盖板和手柄组成。一般人孔有两个手柄。本次设计在综合考虑公称压力、公称直径工作温度以及人孔的结构和材料等诸方面因素的情况下，选用回转盖带颈对焊法兰人孔。 （3）容器支座的选择 容器支座有鞍式支座、腿式支座、支撑式支座、耳式支座、裙式支座等，用来支撑容器的重量。鞍式支座是应用最广泛的一种卧式支座。因为本次设计的容器直径在mm 1000以上，所以选用轻型鞍座，又因为容器有热胀冷缩的位移要求，所以应选两个轻型鞍座分别为固定式和滑动式。 （4）法兰型式的选择 法兰连接主要优点是密封可靠、强度足够及应用广泛。压力容器法兰分平焊法兰与对焊法兰。平焊法兰又分为甲型与乙型两种。法兰设计优化原则：法兰设计应使各项应力分别接近材料许用应力值，即结构材料在各个方向的强度都得到较充分的发挥。在考虑到本次储存的介质为高度毒性介质，所以应选用带颈对焊法兰。 （5）液面计的选择 液面计是用以指示容器内物料液面的装置，其类型很多，大体上可分为：玻璃管液面计、透光式玻璃板液面计、反射式玻璃板式玻璃板液面计、浮标式玻璃板液面计、防霜液面计、磁性液位计等。应为本次设计要成装毒性为高度介质的容器，所以不能选用玻璃管液面计。又因为要储存的介质稍有色泽，所以不能选用透光式玻璃板液面计。本次设计的设计高度小于m 3，因而不能选用浮标式玻 璃板液面计。本次设计的工作温度为C 。 ～4520 ，所以不能用防霜液面计。综合
储罐区防火堤设计——结论（10）参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
储罐区防火堤设计——结论（10）参 考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 综上所述，各种防火堤各有优缺点。设计人员应寻找 性能价格比更好的防火堤做法。笔者提出一个不成熟构 思，就是“砖+土+砖”的三文治结构。具体做法是内侧砌 厚240毫米砖，中间填土（截面为直角梯形），厚度可视 实际情形定，这里假设上200毫米宽，下500毫米宽，外 侧顺土坡砌厚60毫米砖，形成混合砖堤，堤顶压一皮砖， 内、外侧及堤顶抹灰，截面仍呈直角梯形。 这种混合砖堤具有如下优点： 1．耐火性能好。它具有砖堤的各项优越性能。它的 耐火极限之高是无需置疑的，据《建规》附录二所示，光 是厚240毫米的砖墙的耐火极限已达8小时。另外，它和
砖堤一样，耐急热急冷性能好，使火灾后防火堤基本不受损，减少灾后修补的费用。 2．与砖堤相比，减少造价。由于堤中间填土，大大减少了用砖量。按同样体量的砖堤计算，这种混合砖堤比砖堤减少用砖量一半以上。 3．具有土堤一样的厚实、可靠性能。由于它具有一定的截面尺寸，所以有较好的抗剪力性能，能较好地满足“承受所纳油品静压力”要求。另外，堤顶宽度在500毫米以上，可供消防人员站立，有利于灭火。 4．与土堤相比，减少了占地面积，土堤的堤顶宽不应小于50毫米，则堤底宽度应在160厘米左右。这种混合砖堤的底宽只有80厘米。所以占地面积减少了一半。 由于这种做法还没有实例，是否可行，还有待论证。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
目录 前言 (3) 1 方案确定 (4) 1.1选择容器类型式 (4) 1.1.1 压力容器分类 (4) 1.1.2、封头形式的确定 (5) 1.2 材料的确定 (6) 2 设计计算 (8) 2．1 确定设计参数 (8) 2.1.1 工作压力、设计压力、计算压力 (8) 2.1.2 设计温度 (9) 2.1.3 厚度计算 (9) 2.1.4设计温度下的需用应力 (10) 2.1.5 焊接接头系数 (10) 2.2 容器相关量的确定 (11) 2.2.1 计算过程 (11) 2.2.2 筒体尺寸确定 (12) 2.3 容器强度校核 (13) 2.4 确定各工艺接管的公称通径及位置 (14) 3 结构设计 (17) 3．1 人孔选择 (17) 3.2人孔补强 (17) 3.3 支座的选择及校核 (20) 3.3.1支座的设计要求 (20) 3.3.2支座的选择及校核 (20) 4 总结与体会 (24)
5 谢辞 (25) 6 参考文献 (26)
前言 随着我国石油化工业的迅速发展，国家对清洁环保型能源越发的重视。化工业接触的都是危险品，因此对这些危险品的控制相当重要。以氢气为例，它就是易燃物质，储存的时候也要确保安全。因此对于氢气储罐有一定的设计要求。 氢气密度低，比容大，只有高压储运才能有效。氢气性质稳定，不容易跟其他物质发生化学反应，所以氢气的腐蚀性较小。但氢气在点燃加热等情况下易发生爆炸燃烧等现象，所以在储运的时候要格外小心对环境条件的控制。 本设计完成了6m3立式氢气储罐的设计，并对氢气储罐在设计、制造安装、使用、维护与定期检验提出了相应的安全技术要求。设计的氢气公称直径为1400mm，壁厚为6mm，对筒体与封头做了水压试验强度校核；对人孔的补强做了计算，计算补强圈的厚度为6mm ；选择了支座类型为A2型耳式支座。 本次设计各项参数均按照相关标准决定，主要有GB150-98《钢制压力容器》，《压力容器安全技术监察规程》，JB/T 4736-2002《补强圈》，HG 20592~20614-97《钢制管法兰、垫片、紧固件》，JB/T 4725-1992《耳式支座》，HG 21520-1995《垂直吊盖带颈平焊法兰人孔》等。 本次设计流程为：首先进行结构设计，确定为立式筒体储罐；然后进行材料选择，为Q345R；再进行设计计算、强度校核与及零部件选型；最后进行开孔补强计算、安全阀的选型与校核。 1 方案确定
第一章概述 1.1 LPG的物化性质 液化石油气（Liquefied petroleum gas简称LPG）为丙烷、丁烷、丙烯、丁烯等轻烃组成的混合物，各组分的物理化学性质（表1-1），一般前两者为主要组分。常温常压下为无色低毒气体。由炼厂气或天然气(包括油田伴生气)加压、降温、液化得到的一种无色、挥发性气体。当临界温度高达90℃以上，5～10个大气压下即能使之液化。 表1-1 LPG各组分的物理化学性质 1
当空气中含量达到一定浓度范围时，LPG 遇明火即爆炸。故具有易燃易爆、低温、腐蚀等特性，添加恶臭剂后，有特殊臭味，低温或加压时为棕黄色液体。 （一）比重 LPG 是混合物，其比重随组成的变化而变化，气态时比重比空气大1.5～2.0倍，在大气中扩散较慢，易向低洼处流动。 （二）饱和蒸汽压 LPG 的饱和蒸汽压是指在一定的温度下，混合物气、液相平衡时的蒸汽压力也就是蒸汽分子的蒸发速度同凝聚速度相等时的压力。受温度、组成变化的影响，常温下约为 1.3～2.0MPa 。 （三）体积膨胀系数 LPG 液态时和其他液体一样，受热膨胀，体积增大；温度越高，体积越大，同温下约为水的11～17倍。 （四）溶解度 溶解度是指液态时LPG 的含水率。LPG 微溶于水。 （五）爆炸极限窄，点火能量低，燃烧热值高 LPG 爆炸极限较窄，约为2～10%，而且爆炸下限比其他燃气低。着火温度约为430～460℃，比其他燃气低燃烧热值高，约为22000～290003m Kcal .燃烧所需要的空气量大，约需23～30倍的空气量，而一般城市煤气只需3～5倍的空气量。 （六）电阻率 LPG 的电阻率为10～10cm ?Ω，LPG 从容器、设备、管道中喷出时产生的静电压达到9000V 。 1.2 LPG 火灾危险特性 燃烧伴随爆炸、破坏性大、火焰温度高，辐射热强、易形成二次爆炸、火灾初发面积大。 （一）、易燃性。LPG ，属甲类火灾危险物质。它只需极小的能量(0.2～0.3毫焦)即可引燃，万立方米的爆炸性混合物，遇火花即可发生化学性爆炸。 （二）、易聚积性。LPG 在充分气化后，气体的密度比空气要大1.5～2倍，极易在厂房和房屋等不通风或地面的坑、沟、下水道等低洼处聚积，不易挥发飘散而形成爆炸性混合物。 （三）、易扩散性。LPG 是由多种低碳数的烃类组分组成的，其中有些轻组分物质的密
《化工容器设计》课程设计说明书 题目： 学号： 专业： 姓名： I 目录 1 设计 (1) 1.1工艺参数的设定 (1) 1.1.1设计压力 (1) 1.1.2筒体的选材及结构 (1) 1.1.3封头的结构及选材 (2) 1.2 设计计算 (2) 1.2.1 筒体壁厚计算 (2) 1.2.2 封头壁厚计算 (3)
1.3压力实验 (4) 1.3.1水压试验 (4) 1.3.2水压试验的应力校核： (4) 1.4附件选择 (4) 1.4.1 人孔选择及人孔补强 (4) 2.4.3 进出料接管的选择 (6) 1.4.4 液面计的设计 (8) 1.4.5 安全阀的选择 (8) 1.4.6 排污管的选择 (8) 1.4.7 鞍座的选择 (8) 1.4.8鞍座选取标准 (9) 1.4.9鞍座强度校核 (10) 1.4.10容器部分的焊接 (11) 1.5 筒体和封头的校核计算 (11) 1.5.1 筒体轴向应力校核 (11) 1.5.2 筒体和封头切向应力校核 (13) 2 液氨储罐的泄漏及处理方法............................................................. 错误!未定义书签。 2.1 液氨泄漏的危害 .............................................................................. 错误!未定义书签。 2.2 泄漏的危害 ...................................................................................... 错误!未定义书签。 2.2 .1 生产运行过程中危险性分析······································错误!未定义书签。 2.2.2 设备、设施危险性分析 ············································错误!未定义书签。 2.3液氨储罐泄漏事故的应急处置措施 .............................................. 错误!未定义书签。
浙江建筑,第26卷,第5期,2009年5月Zhejiang Constructi on,Vol .26,No .5,May .2009 收稿日期:2008-12-03 作者简介:陈长林(1975—),男,安徽合肥人,工程师,从事建筑结构设计工作。 变刚度调平在大型储罐基础设计中的应用 Appli cati on of Sti ffness Var i a ti on Leveli n g i n Huge Storage Tank Desi gn 陈长林1 ,樊诗兰 2 CHEN Chang 2lin,FAN Shi 2lan (1.温州市工业设计院,浙江温州325003;2.温州市长城建设监理有限公司,浙江温州325003) 摘 要:建造在软土地基上的大型储罐基础,由于地基土的压缩变形会产生各种沉降变形,其中罐周不均匀沉降即沉降差对其影响最为不利。通过变刚度调平设计,可以大大降低储罐基础的不均匀沉降,工程实践证明这种方法是切实可行的。 关键词:变刚度调平设计;沉降差;大型储罐基础 中图分类号:T U473.1+3 文献标识码:B 文章编号:1008-3707(2009)05-0030-02 目前,钢储罐的容量不断增大,有的储罐直径甚至接近100m 。储罐大型化后,其基础荷载大,覆盖面积也较大,在储罐建设中经常会遇到不良土质、不均匀土层、沟壑暗滨等非理想土层作为储罐的地基。而建在这种软土地基上大型储罐不可避免地会产生各种沉降变形。储罐的主要沉降有:整体均匀沉降、整体平面倾斜沉降、罐周不均匀沉降、罐周局部沉降以及底板的碟形沉降和局部沉降,其中罐周不均匀沉降即沉降差对结构的影响最为不利 [1] 。从而需 要对之进行处理,但是地基处理是否得当直接关系到工程的质量、进度和经济,因此合理地选择处理方法是非常必要的。 几种常见的地基处理方法[2-3] : (1)加载预压:在储罐安装就位后,利用储罐内进水试漏的同时对地基进行预压; (2)水泥搅拌:分湿法和干法两种,它利用深层搅拌机将水泥浆与地基土在原位拌和,形成柱状水泥体,可提高承载力,减小沉降量; (3)CFG 桩:在碎石桩中掺和石屑、粉煤灰的低标号桩,它同褥垫层一起组成复合地基; (4)强夯置换:采用高能量夯锤,原理是置换与挤淤; (5)桩基础:该方法安全性高,适合于各类罐基础。 1 变刚度调平设计的基本原理 按传统基础的概念设计采用均匀布桩(相同桩 距、相同桩长)基础,初始竖向支承刚度是均匀分布的。设置于其上的刚度有限的基础(承台)受均布荷载作用时,由于土与土、桩与桩、土与桩的相互作用导致地基或桩群的竖向支承刚度分布发生内弱外强变化,会导致罐基础出现内大外小的蝶形沉降和内小外大的马鞍形反力分布。而这种变形与反力分布模式必然导致底板整体弯矩、冲切力和剪力增大,引发上部结构的过大次应力,降低使用寿命。为此本文提出了按照变刚度调平的原理进行大型储罐基础设计。 《建筑桩基技术规范(JGJ 9422008)》[4] 提出:“变刚度调平设计是考虑上部结构形式、荷载和地层分布以及相互作用效应,通过调整桩径、桩长、桩距等改变基桩支承刚度分布,以使建筑物沉降趋于均匀、承台内力降低的设计方法”。变刚度调平设计突破传统设计理念,是一种新的概念设计方法,旨在减小差异变形、降低承台内力和上部结构次内力,以节约资源,提高建筑物使用寿命,确保正常使用功能。其基本思路是通过调整地基和基桩的刚度分
一、绪论 1、任务说明 设计一个容积为153m的液氯储罐，采用常规设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用SW6-2011对其进行强度校核，最后形成合理的设计方案。 Cl）的性质 2、液氯（2 分子量 70.91 黄绿色有刺激性气味的气体。密度：相对密度(水=1)1.47；相对密度(空气=1)2.48； 稳定性：稳定；危险标记：6(有毒气体)； 在工业上，液氯是一种很有用的化学物质。氯可用于造纸、纺织工业的漂白；用作水和废水的消毒、杀菌剂；且可用于制造无机、有机氯化物，如：金属氯化物、氯溶剂、染料中间体、杀虫剂、合成橡胶、塑料等。但由于液氯属高毒性，是一种强烈的刺激性气体。它对人体、环境都有很强的危害，因此液氯的存储、运输都是一个值得深思的问题。 设计储存设备，首先必须满足各种给定的工艺要求，考虑存储介质的性质、容量、钢材的耗费量等等。而且液化气体必须考虑它的膨胀性和压缩性，液化气体的体积会因温度的改变而变化，所以必须严格控制储罐的充装量（指装量系数与储罐实际容积和设计温度下介质的饱和液体密度的乘积）。目前我国普遍采用常温压力贮罐一般有两种形式：球形贮罐和圆筒形贮罐。因为圆筒形贮罐加工制造安装简单，安装费用少，但金属耗量大占地面积大，所以在总贮量小于5003m，单罐容积小于1003m时选用卧式贮罐比较经济。
二、 设计参数的确定 1、设计压力为压力容器的设计载荷条件之一，其值不得低于最高工作压力，通常可取最高工作压力的1.05~1.1倍。经过查表我们取设计压力为1.62Mpa 。 2、设计温度 设计温度也是压力容器的设计载荷条件之一，指容器在正常工作情况下，设定元件的金属温度。当元件金属温度不低于0℃时，设计温度不得低于元件可能达到的最高温度;当元件金属温度低于0℃时，其值不得高于元件金属可能达到的最高温度。所以设计温度选择为50℃。 3、主要元件材料的选择 筒体材料的选择： 根据液氯的特性，查GB150-1998选择16MnR 。16MnR 是压力容器专用钢，适用范围：用于介质具有一定腐蚀性,壁厚较大（8mm ≥）的压力容器。50℃时的许用应力Mpa t 170][=σ,钢板标准GB6645。 钢管材料的选择： 根据JB/T4731,钢管的材料选用20号钢，其许用应力[]137sa MPa σ= 三、 压力容器结构设计 1、 筒体和封头 筒体的公称直径Di 有标准选择，而它的长度L 可以根据容积要求来决定。 根据公式 2 3154 Di L m =π(1+5%) 取 L/D=4 将L/D=4代入得： 1.69Di =m 。 圆整后，1700mm Di ≈ 采用标准椭圆封头，查标准JB/T4746-2002《钢制压力容器用封头》中表1，得公称直径i DN=D =1700mm ，封头深度H=450mm ，容积为0.6999 3 m 。
齐齐哈尔大学 综合实践 题目：液氯储罐设计.学院：机电工程学院.专业班级：过控 142 班.学生姓名：李福洋.指导教师：王雪飞.成绩：. 2017 年 6月 15 日
目录 1综合实践任务书 (1) 2设计参数及材料的选择 0 2.1 设备的选型与轮廓尺寸 0 2.2 设计压力 0 2.3 筒体及封头材料的选择 (2) 2.4 许用应力 (3) 3结构设计 (4) 3.1筒体壁厚计算 (4) 3.2 封头设计 (4) 3.2.1 半球形封头 (4) 3.2.2 标准椭圆形封头 (5) 3.2.3 标准蝶形封头 (6) 3.2.4 圆形平板封头 (6) 3.2.5 不同形状封头比较 (7) 3.3 压力试验 (8) 3.4鞍座 (8) 3.4.1鞍座的选择 (8) 3.4.2 鞍座的位置 (10) 4 结果 (12) 5总结 (14)
学习资料收集于网络，仅供参考 综合实践任务书 学院：机电学院专业：过程装备及控制工程专业班级：过控142班 姓名：李泽锟学号： 2014111101 设计组别：A 指导教师：王雪飞 设计日期：2017年5月26日至2017年6月14日 一、设计题目 液氯储罐设计 设计条件： 二、设计任务：用常规设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计最后形成合理的设计方案。 1. 设计方案简介 2. 主要结构尺寸设计； 3. 绘制储罐总装配图一张，零件图一张（折合成一张A1图纸） 三、设计说明书内容 1. 封皮 2.目录 3. 设计题目及原始数据 4. 论述储罐总体结构的选择； 5主体设备设计计算及说明； 6 总结 7参考文献。
1000m3环戊烷储罐区防火防爆安全设计 摘要 本文主要通过对1000m3环戊烷储罐区防火防爆安全设计，在兼顾技术上先进性、可行性，经济上合理性的前提下，综合分析环戊烷的物理、化学性质，通过其危险性的分析来设计储罐和平面布置，还着重对消防灭火器材、储罐及相应设备危险性分析及安全附件的选择。通过合理布局环戊烷储罐区并进行防火防爆设计，保证过程正常、安全运行，同时改善劳动条件并兼顾环境保护。 关键词：环戊烷储罐平面设计安全设施
第一章项目概述和环戊烷的特性某石化企业需建1000m3储罐2台用于储存环戊烷，建设地点位于储运厂码头储罐区的预留地，面积为2000m2。项目包括增建2台1000m3储罐、2台冷冻机组、循环水站及相应配套的自控、电气、土建、消防等设备设施的布置及相关的安全技术设计及相关安全管理措施。 储存介质的种类、性质不仅与储存设备的选择，设备的设计有关，而且对安全消防设计、库房布置至关重要。所以对本次设计任务中的储液——环戊烷必须要有足够的认识。 1.1环戊烷的理化性质 环戊烷亦称“五亚甲烯”，一种环烷烃，易燃性液体。溶于醇、醚及烃类，不溶于水。环戊烷不是平面环，有两种构象：信封式构象和半椅式构象。碳—碳—碳键角接近109°28′，分子的张力不大，环较稳定，化学性质与烷烃相似。对鼠类在空气中致死浓度其质量分数为3.8×10-2。与发烟硫酸作用呈红黄色，与硝酸作用得硝基环戊烷和戊二酸。具体理化性质如表1-1所示： 表1-1环戊烷的理化性质 熔点沸点闪点蒸汽压自燃 温度爆炸 上限 爆炸 下限 相对蒸 汽密度 燃烧热临界 温度 -94.4℃49.3℃-37℃45(20℃)361℃8.7 1.1 2.423287.8 kJ/mol 238.6 1.2有害影响和中毒症状
第一章概述 1.1苯乙烯基本性质 苯乙烯，又称乙烯基苯，分子式为C8H8，分子量为104.14。苯乙烯为无色至黄色的易燃油状液体，具有高折射性和特殊芳香气味，溶于乙醇、乙醚、甲醇、丙酮、二硫化碳，不溶于水。储存时缓慢聚合，在有光、加热或有过氧化物时聚合加快。苯乙烯有毒，其毒性中等，在空气中最大允许含量为100ppm。苯乙烯是重要的有机合成单体，主要用于合成丁苯橡胶及聚苯乙烯树脂、聚酯玻璃钢和涂料等。 1.2苯乙烯的危险性分析 1．2．1苯乙烯的危险特性 1．物理危险性 根据常用危险化学品的分类及标志(GB 13690-92)将苯乙烯划为第3.3 类 高闪点易燃液体。苯乙烯为可疑致癌物，具有刺激性，对人的眼和上呼吸道粘膜有刺激和麻醉作用。常见神经衰弱综合征，有头痛、乏力、恶心、食欲减退、腹胀、忧郁、健忘、指颤等。对呼吸道有刺激作用，长期接触有时引起阻塞性肺部病变。皮肤粗糙、皲裂和增厚。当苯乙烯浓度较高时，立即引起眼及上呼吸道粘膜的刺激，出现眼痛、流泪、流涕、喷嚏、咽痛、咳嗽等，继之头痛、头晕、恶心、呕吐、全身乏力等；严重者可有眩晕、步态蹒跚。眼部受苯乙烯液体污染时，可致灼伤。同时，苯乙烯对环境有严重危害，对水体、土壤和大气可造成污染 2．化学危险性 其蒸气与空气可形成爆炸性混合物，遇明火、高热或与氧化剂接触，有引起燃烧爆炸的危险。遇酸性催化剂如路易斯催化剂、齐格勒催化剂、硫酸、氯化铁、氯化铝等都能产生猛烈聚合，放出大量热量。其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。其有害燃烧产物为一氧化碳和二氧化碳。 3.苯乙烯的急救措施 皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。 眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。就医。 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输
目录 第一章工艺设计 任务书*************************************** 储量***************************************** 备的选型及轮廓尺寸*************************** 第二章机械设计 结构设计 2.1.1 筒体及封头设计 材料的选择********************************** 筒体壁厚的设计计算 封头壁厚的设计计算 2.1.2 接管及接管法兰设计 接管尺寸选择********************************* 管口表及连接标准***************************** 接管法兰的选择***************************** 紧固件的选择******************************* 2.1.3 人孔的结构设计 密封面的选择****************************** 人孔的设计******************************** 2.1.4 核算开孔补强**************************** 2.1.5 支座的设计
支座的选择********************************** 支座的位置********************************** 2.1.6液面计及安全阀选择 2.1.7总体布局 2.1.8焊接接头设计 强度校核 小结
课程设计任务书 1．设计目的： 设计目的 1）使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。 2）掌握查阅和综合分析文献资料的能力，进行设计方法和设计方案的可行性研究和论证。 3）掌握电算设计计算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。 4）掌握工程图纸的计算机绘图。 2．设计内容 1）设备工艺、结构设计； 2）设备强度计算与校核； 3）技术条件编制； 4）绘制设备总装配图； 5）编制设计说明书。 3．设计工作任务及工作量的要求〔包括课程设计计算说明书（论文）、图纸、实物样品等〕： 1）设计说明书：主要内容包括：封面、设计任务书、目录、设计方案的分析和拟定、各部分结构尺寸的设计计算和确定、设计总结、参考文献等； 2）总装配图设计图纸应遵循国家机械制图标准和化工设备图样技术要求有关规定，图面布置要合理，结构表达要清楚、正确，图面要整洁，文字书写采用仿宋体、内容要详尽，图纸采用计算机 绪论 1、任务说明
中北大学 课程设计说明书 学生姓名：学号： 学院：机械与动力工程学院 专业： 题目：（50）M3液氯储罐设计 指导教师：职称: 2014年06月16日
中北大学 课程设计任务书 2013/2014 学年第二学期 学院：机械与动力工程学院 专业： 学生姓名：学号： 课程设计题目：（50）M3液氯储罐设计 起迄日期： 课程设计地点：校内 指导教师： 基层教学组织负责人： 下达任务书日期: 2014年06月16日
课程设计任务书 1．设计目的： 设计目的 1)使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。 2)掌握查阅和综合分析文献资料的能力，进行设计方法和设计方案的可行性研究和 论证。 3)掌握电算设计计算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算 机操作和专业软件的使用。 4)掌握工程图纸的计算机绘图。 2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：1．原始数据 设计条件表 序号项目数值单位备注 1 名称液氯储罐 2 用途液氯储存站 3 最高工作压力 1.466 MPa 由介质温度确定 4 工作温度-20～4 5 ℃ 5 公称容积（V g）50 M3 6 工作压力波动情况可不考虑 7 装量系数(υV) 0.9 8 工作介质液氯（高度危害） 9 使用地点室内 10 安装与地基要求 11 其它要求 管口表 接管代号公称尺寸连接尺寸标准连接面形式用途或名称 a DN65 HG20595-1997FM液氯进口管 b DN50 HG20595-1997FM安全阀接口 c DN500 HG/T21523-2005FM人孔 d DN50 HG20595-1997FM空气进口管 e DN50 HG20595-1997FM空气出口管 f DN25 HG20595-1997FM压力表接口 g DN20 HG20595-1997FM液位计接口 h DN65 HG20595-1997FM液氯出口管
钢制焊接常压容器设计说明（计算）书 编写：郭攀 审核：曾淦伟 批准：庆东 日期2018年3月21日省博来特石油设备安装分公司
一、设计概述 该产品为钢制焊接常压容器，盛装介质为柴油。柴油的理化特性包括：外观与性状：稍有粘性的棕色液体，熔点(℃)：-18，相对密度(水=1)：0.87-0.9，沸点(℃)：282-338，闪点(℃)：38，引燃温度(℃)：257。该产品罐体为卧式单层容器，罐体横截面为圆形，封头为标准椭圆形，主体材质为Q235B，设计容积为1m3。 该产品设计按照NB/T 47003.1-2009《钢制焊接常压容器》的要求进行，设计计算按照NB/T 47042-2014《钢制卧式容器》的有关规定进行。
二、基本参数表 参数名称数值单位参数名称数值单位 设计压力p 0.09 MPa 圆筒直径Di 100 mm 计算压力p c0.09 MPa 圆筒平均半径R a500 mm 圆筒材料Q235B 圆筒名义厚度δo 6 mm 封头材料Q235B 圆筒有效厚度δe 4.5 mm 鞍座材料Q235B 封头名义厚度δhn7.75 mm 圆筒材料常温许用应力[σ] 160 MPa 封头有效厚度δhe 6.25 mm 封头材料常温许用应力[σ]h160 MPa 鞍座垫板名义厚度δre 6 mm 圆筒材料设计温度下许用应 力 160 MPa 鞍座腹板名义厚度b o 6 mm 鞍座材料许用应力[σ]sa160 MPa 两封头切线间距离L 154 mm 地脚螺栓材料许用应力[σ]bt59 MPa 圆筒长度L c 150 mm 圆筒材料常温屈服强度R eL235 MPa 封头曲面深度h i250 mm 圆筒材料常温弹性模量E 2.06 × 105 MPa 鞍座轴向宽度b 200 mm 圆筒材料设计温度下弹性模 量E12.06 × 105 MPa 鞍座包角θ120 （°） 圆筒材料密度ρS 7.85 × 10-6 kg/mm 3 鞍座底板中心至封头切线 距离A 200 mm 封头材料密度ρh 7.85 × 10-6 kg/mm 3 焊接接头系数φ0.85 操作时物料密度ρo 8.4 × 10-7 kg/mm 3 设计温度20 ℃
