液化烃储罐区的安全设计
摘要：液化烃类物属于甲类和甲A类火灾危险性介质，具有明显的火灾爆炸危险性。液化烃储罐区一般采取的储存方法有常压下降低温度或常温下增加压力两种方式储存。本文重点阐述罐区内部布置安全技术要点，提高液化烃储罐区的安全性。
关键词：液化烃储罐区安全技术

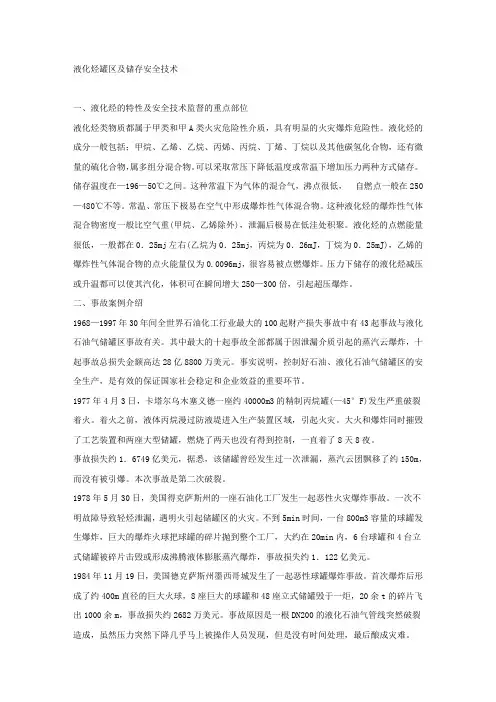

一、液化烃危险特性
液化烃的成分一般包括：甲烷、乙烯、乙烷、丙烷、丁烷以及其他的碳氢化合物，还有微量的硫化合物，属于多组分混合物。储存的温度一般在196°～50°之间，其燃点在250°～480°不等，在常温、常压下容易在空气中形成爆炸性气体混合物。液化烃罐区，根据GB18218《危险化学品重大危险源辨识》为重大的危险源，其主要设备液化烃储罐，按照TSGR0004《固定式压力容器安全技术监察规程》划分为危险性最大的第三类压力容器，总之，液化烃易爆炸、燃烧热值高、易聚集静电，其危险性大，爆炸造成的损害大。
二、液化烃火灾爆炸伤害模型
液化烃火灾爆炸伤害模型主要分为蒸汽云爆炸和沸腾液体扩展为蒸汽爆炸两种。其中蒸汽云爆炸主要是由于液化烃与空气形成云状混合物，当油气浓度达到爆炸需要的浓度时，遇到火源就会出现爆炸现象，其爆炸造成的影响大，冲击力和破坏力也较大。
三、液化烃燃烧爆炸事故的原因
液化烃燃烧爆炸的原因分为很多种，如：容器破裂、管线腐蚀穿孔、法兰或垫片失效等都有可能造成可燃物的泄露引起火灾爆炸事故的发生。而在自然中雷电、静电、化学能以及人为的火源都能产生点火能源，而点火能源是造成爆炸的必要条件，当可燃物与空气混合气体达到爆炸点时，在遇到点火能点时，就会引起爆炸。其过程如下图1：
图1液化烃事故过程图
四、安全设计
为了能够有效的防范和控制液化烃储存区发生爆炸事故，需要从根本上加强对液化烃罐区的安全管理，从勘察设计、施工过程、验收使用、运行维护等各个方面加强安全防范措施，同时防火防爆、消防及给排水相关的部门要加强合作，协调统一，全面的落实和贯彻对液化烃罐区的安全维护和管理，加强罐区内部的安全技术要点布置，尽可能的建设液化烃爆炸事故的发展。
液化烃储罐区的安全设计 摘要：液化烃类物属于甲类和甲A类火灾危险性介质，具有明显的火灾爆炸危险性。液化烃储罐区一般采取的储存方法有常压下降低温度或常温下增加压力两种方式储存。本文重点阐述罐区内部布置安全技术要点，提高液化烃储罐区的安全性。 关键词：液化烃储罐区安全技术 一、液化烃危险特性 液化烃的成分一般包括：甲烷、乙烯、乙烷、丙烷、丁烷以及其他的碳氢化合物，还有微量的硫化合物，属于多组分混合物。储存的温度一般在196°～50°之间，其燃点在250°～480°不等，在常温、常压下容易在空气中形成爆炸性气体混合物。液化烃罐区，根据GB18218《危险化学品重大危险源辨识》为重大的危险源，其主要设备液化烃储罐，按照TSGR0004《固定式压力容器安全技术监察规程》划分为危险性最大的第三类压力容器，总之，液化烃易爆炸、燃烧热值高、易聚集静电，其危险性大，爆炸造成的损害大。 二、液化烃火灾爆炸伤害模型 液化烃火灾爆炸伤害模型主要分为蒸汽云爆炸和沸腾液体扩展为蒸汽爆炸两种。其中蒸汽云爆炸主要是由于液化烃与空气形成云状混合物，当油气浓度达到爆炸需要的浓度时，遇到火源就会出现爆炸现象，其爆炸造成的影响大，冲击力和破坏力也较大。 三、液化烃燃烧爆炸事故的原因 液化烃燃烧爆炸的原因分为很多种，如：容器破裂、管线腐蚀穿孔、法兰或垫片失效等都有可能造成可燃物的泄露引起火灾爆炸事故的发生。而在自然中雷电、静电、化学能以及人为的火源都能产生点火能源，而点火能源是造成爆炸的必要条件，当可燃物与空气混合气体达到爆炸点时，在遇到点火能点时，就会引起爆炸。其过程如下图1： 图1液化烃事故过程图 四、安全设计 为了能够有效的防范和控制液化烃储存区发生爆炸事故，需要从根本上加强对液化烃罐区的安全管理，从勘察设计、施工过程、验收使用、运行维护等各个方面加强安全防范措施，同时防火防爆、消防及给排水相关的部门要加强合作，协调统一，全面的落实和贯彻对液化烃罐区的安全维护和管理，加强罐区内部的安全技术要点布置，尽可能的建设液化烃爆炸事故的发展。
类别：风险分析 编号：HAZOP2015.01.13 南京金浦锦湖化工有限公司 丙烯腈储存单元 HAZOP分析 南京金浦锦湖化工有限公司生产技术管理部 二O一五年一月 一、HAZOP方法介绍 HAZOP分析方法，即危险和可操作研究，是一种用于辨识设计缺陷、工艺过程危害及操作性问题结构化的分析方法。其方法的本质是通过一系列的会议对工艺图纸和操作规程进行分析，研究的侧重点是工艺部分或操作步骤的各种具体值，其基本过程就是以引导词为引导，对过程中工艺状态（参数）可能出现的变化（偏差）加以分析，找出其可能导致的危险。引导词的主要目的之一是能够使所有相关偏差的工艺参数得到评
价。建设项目及在役装置均可使用HAZOP方法。 偏差的通常形式为“引导词+工艺参数”。 1、HAZOP分析所需的主要资料 （1）带控制点工艺流程图PID （2）装置布置图 （3）工艺技术规程 （4）仪表控制图 （5）设备运行工况 （6）安全设施配置情况 2、分析步骤 （1）成立HAZOP分析小组，确定分析研究对象； （2）分析的准备，收集相关图纸、资料、规程； （3）划分若干工艺单元或操作步骤，对每个分析节点使用引导词依次进行分析，得到一系列分析结果； （4）开会交流分析，做补充和更正，并形成报告。 二、分析对象的确定 根据《关于公布首批重点监管的危险化工工艺目录的通知》（安监总管三（2009）116号）南京金浦锦湖化工有限公司PPG生产科中间罐区的储存物料丙烯腈属于重点监控危险化学品，如在储存的过程中失控有发生火灾、爆炸和中毒的危险，故选择重点监控危险化学品丙烯腈（高危储罐）作为本次HAZOP的分析对象。 三、分析准备 成立HAZOP分析组，由南京金浦锦湖化工有限公司的生产

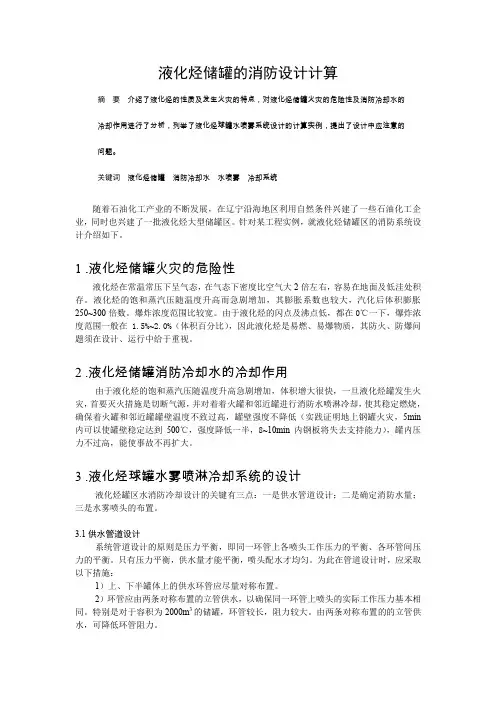

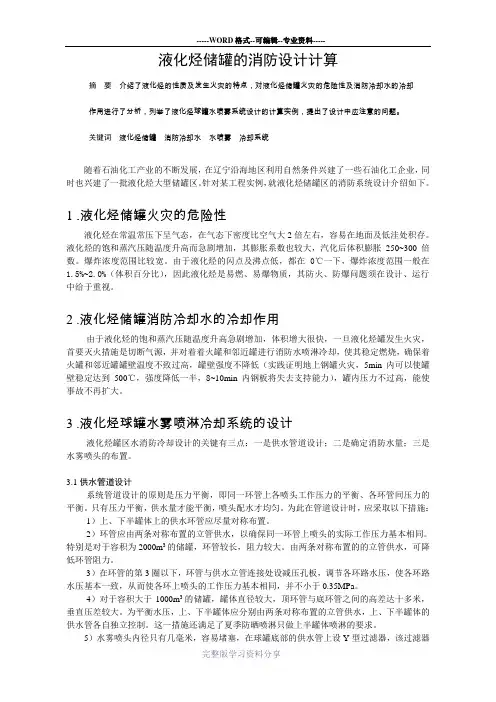

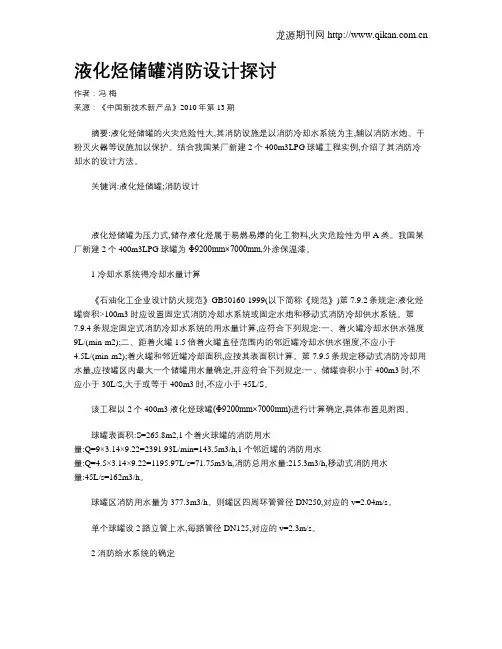

液化烃储罐的消防设计计算 摘要介绍了液化烃的性质及发生火灾的特点，对液化烃储罐火灾的危险性及消防冷却水的 冷却作用进行了分析，列举了液化烃球罐水喷雾系统设计的计算实例，提出了设计中应注意的 问题。 关键词液化烃储罐消防冷却水水喷雾冷却系统 随着石油化工产业的不断发展，在辽宁沿海地区利用自然条件兴建了一些石油化工企业，同时也兴建了一批液化烃大型储罐区。针对某工程实例，就液化烃储罐区的消防系统设计介绍如下。 1 .液化烃储罐火灾的危险性 液化烃在常温常压下呈气态，在气态下密度比空气大2倍左右，容易在地面及低洼处积存。液化烃的饱和蒸汽压随温度升高而急剧增加，其膨胀系数也较大，汽化后体积膨胀250~300倍数。爆炸浓度范围比较宽。由于液化烃的闪点及沸点低，都在0℃一下，爆炸浓度范围一般在1.5%~2.0%（体积百分比），因此液化烃是易燃、易爆物质，其防火、防爆问题须在设计、运行中给于重视。 2 .液化烃储罐消防冷却水的冷却作用 由于液化烃的饱和蒸汽压随温度升高急剧增加，体积增大很快，一旦液化烃罐发生火灾，首要灭火措施是切断气源，并对着着火罐和邻近罐进行消防水喷淋冷却，使其稳定燃烧，确保着火罐和邻近罐罐壁温度不致过高，罐壁强度不降低（实践证明地上钢罐火灾，5min 内可以使罐壁稳定达到500℃，强度降低一半，8~10min内钢板将失去支持能力），罐内压力不过高，能使事故不再扩大。 3 .液化烃球罐水雾喷淋冷却系统的设计 液化烃罐区水消防冷却设计的关键有三点：一是供水管道设计；二是确定消防水量；三是水雾喷头的布置。 3.1供水管道设计 系统管道设计的原则是压力平衡，即同一环管上各喷头工作压力的平衡、各环管间压力的平衡。只有压力平衡，供水量才能平衡，喷头配水才均匀。为此在管道设计时，应采取以下措施： 1）上、下半罐体上的供水环管应尽量对称布置。 2）环管应由两条对称布置的立管供水，以确保同一环管上喷头的实际工作压力基本相同。特别是对于容积为2000m3的储罐，环管较长，阻力较大。由两条对称布置的的立管供水，可降低环管阻力。
