生料成分对熟料煅烧的影响
一硅酸盐水泥熟料的组成
1. 化学组成及矿物组成
硅酸盐水泥熟料中的主要化学成分是CaO,SiO2,Al2O3,Fe2O3四种氧化物，其总和通常占熟料总量的95%以上。此外还有少量的其他氧化物，如：MgO,SO3,Na2O,K2O,TiO2,P2O5等，它们的总量通常占熟料的5%以下。硅酸盐水泥熟料中各主要氧化物的波动范围一般为：CaO(62%~67%),SiO2(20%~24), Al2O3(4%~7%), Fe2O3(2.5%~6%).硅酸盐水泥熟料中的四种主要矿物： C3S(45%~65%), C2S(15%~32%), C3A(4%~11%),C4AF(10%~18%)。另外，还有少量的游离氧化钙，方镁石，含碱矿物以及玻璃体等。通常，熟料中硅酸三钙和硅酸二钙的含量为75%左右，合称为硅酸盐矿物，它们是熟料中的主要组分，铝酸三钙和铁铝酸四钙含量占22%左右。在煅烧过程中，它们与氧化镁，碱等在1250~1280度开始，会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为溶剂型矿物。硅酸盐矿物和溶剂型矿物在熟料中占总量的95%左右。
2.化学成分与矿物组成间的关系
熟料中的主要矿物均由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料的化学成分也可以推测出熟料中各种矿物的相对含量高低。
（一）CaO
CaO是水泥熟料中的最重要的化学成分，它能与SiO2,Al2O3,Fe2O3经过一系列复杂的反应过程生成C3S, C2S, C3A C4AF等矿物，适量增加熟料氧化钙含量有利于提高硅酸三钙含量。但并不是说氧化钙越高越好，因氧化钙过多易造成反应不完全而增加未化合的氧化钙（即游离氧化钙）的含量，从而影响水泥的安定性如果熟料中氧化钙过低，则生成硅酸三钙太少，硅酸二钙却相应增加。会降低水泥的胶凝性。
（二）SiO2
SiO2主要在高温作用下与CaO化合形成硅酸盐矿物，因此，熟料中的SiO2必须保证一定的量。当熟料中氧化钙含量一定时，SiO2含量高，易造成未饱和的硅酸二钙，硅酸三钙含量相应减少，同时由于SiO2含量高，必然降低Al2O3,Fe2O3的含量，则溶剂型矿物减少，不利于硅酸三钙的形成。相反，当SiO2含量低时，则硅酸盐矿物相应减少，熟料中的溶剂型矿物相应增多。
（三）Al2O3
在熟料中，Al2O3主要是与其他氧化物化合形成含铝相矿物C3A，C4AF。当Fe2O3一定时，增加Al2O3主要是使熟料中的C3A含量提高，相反，则降低C3A含量。
（四）Fe2O3
增加Fe2O3有助于C4AF的提高，但是过高的Fe2O3会使熟料液相量增大，粘度较低，易结大块影响窑的操作。

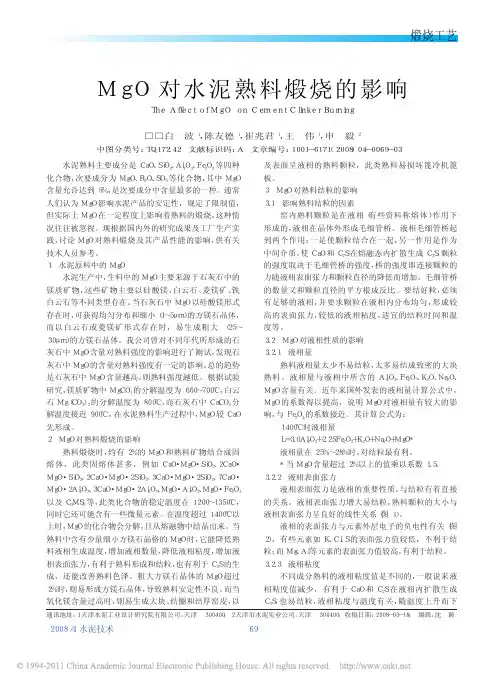

（五）MgO
熟料煅烧时，氧化镁有一部分与熟料矿物结合成固溶体并溶于玻璃相中，故熟料中含有少量的MgO能降低熟料的烧成温度，增加液相量，降低液相粘度，有利于熟料的形成还能改善水泥色泽。硅酸盐水泥熟料中，其固溶量与溶解于玻璃相中的总MgO含量约为2%左右，多余的MgO呈游离状态，以方镁石存在。因此，MgO含量过高时，影响水泥的安定性，其含量一般不超过5%。
（六）P2O5和TiO2
P2O5含量一般在熟料中极少，一般不超过0.2%。TiO2一般不超过0.3%。当熟料中的P2O5含量在0.1~0.3%时，可提高熟料强度，这可能与P2O5稳定β-C2S有关。但随着其含
量增加，含P2O5的熟料会导致C3S分解，形成固溶体。因而每增加1% P2O5，将减少9.9%C3S，增加10.9%C2S，而且会促使β-C2S转变为γ-C2S。故含磷高时会使水泥强度下降，因此用含磷原料时，应适当减少原料中的氧化钙含量，以免游离氧化钙过高。熟料中的氧化钛主要是来自粘土.由于它能与熟料矿物形成固溶体，特别对β-C2S有稳定作用，可提高水泥强度。但含量过多会使硅酸盐矿物晶格破坏，从而降低强度。
3. 熟料的率值及选择
1.石灰饱和系数（KH）
石灰饱和系数表示熟料中的二氧化硅被氧化钙饱和形成硅酸三钙的程度，通常也简称饱和比。从理论上讲，KH大小与熟料矿物成分有一定的对应关系。KH高，则C3S较多，C2S较少。(1)KH=1，此时熟料中SiO2全部被饱和形成C3S，而无C2S。即熟料矿物组成为：C3S ，C3A，C4AF。（2）KH>1,无论生产条件多完善，熟料中都有游离氧化钙存在。即熟料矿物组成为：C3S ，C3A，C4AF及游离氧化钙。(3)KH≤2／3=0.667.此时熟料矿物只有C2S，C3A，C4AF，而无C3S.当KH值较高时，工艺条件难以满足需要，往往游离钙明显增加，熟料质量下降，当KH过低，熟料中C3S过少，熟料质量也很差。
2. 硅率（SM）
硅率表示熟料中SiO2含量与Al2O3 ，Fe2O3含量之和的质量比值。硅率越大，则硅酸盐矿物含量越高，溶剂矿物越少，所以在煅烧过程中出现的液相含量越小，所需求的烧成温度越高。但硅率过小，则熟料中硅酸盐矿物太少而影响水泥强度，且由于液相过多，易出现结大块，结炉瘤或结圈而影响窑的操作。
3. 铝率（IM）
铝率又称铁率。是熟料中氧化铝与氧化铁之间的质量比。铝率高低在一定程度上反映了水泥煅烧过程中高温液相的黏度。铝率高，熟料中C3A多，但C4AF就较少则液相黏度大，物料难烧。铝率过低，虽然液相黏度小，液相中质点易于扩散，对C3S形成有利。但烧结范围变窄，窑内易结大块，不利于窑的操作。
4.熟料率值的选择
（1）KH的选择不易过高，KH过高时，一般都会使游离钙剧增，从而导致水泥安定性不良，并且当煅烧操作跟不上时，反而使熟料烧成率大幅度下降。生烧料多，在生产过程中，最佳KH可根据生产经验综合考虑熟料煅烧的难易程度和熟料质量等确定，并应控制KH在一定范围内波动。（2）SM的确定既要保证熟料中有一定数量的硅酸盐矿物，又必须与KH值相适应。一般应避免以下倾向：a,KH高，SM高。这时溶剂型矿物含量必然少，生料易烧性变差，吸收游离钙反映不完全，且游离钙高。b,KH低，SM高。熟料的煅烧温度不需太高，但硅酸盐矿物中的C2S 含量将相对增高，从而易造成熟料的粉化，熟料强度低c，KH低SM 低。熟料的煅烧温度同样不需要太高，但溶剂型矿物总量较高，以致液相量较多，易产生结大块现象。（3）IM的选择一般情况下，当提高KH便应降低IM，以降低液相出现的温度和粘度，有助于C3S形成。
二挥发性组分碱，氯，硫对熟料煅烧的影响

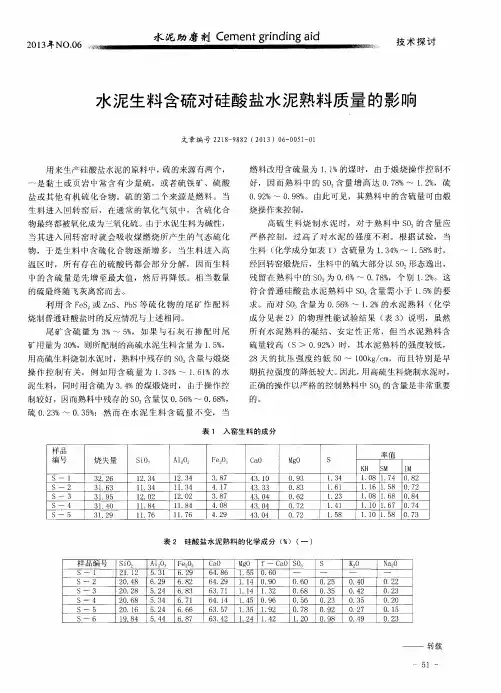

碱，氯，硫主要来源于原料和燃煤之中，它们在熟料的煅烧过程中表现为有利和不利的两个方面：一方面是微量的碱氯硫的存在可以降低最低共熔点温度，增加液相量，降低液相粘度，起助熔作用，促进C3S的形成。另一方面是含量太高产生不利的影响，危害熟料质量。
1.挥发性组分的挥发凝聚循环
(1).挥发凝聚循环。碱氯硫化合物在熟料煅烧过程中，先后分解，气化和挥发，并随窑内气流由低温区窑尾系统逸散。在温度降低到一定程度时挥发性组分中的一部分凝聚，聚集。粘附于生料颗粒表面并随生料重又返回高温区，然后再度挥发凝聚，如此循环过程称作挥发凝聚循环。在挥发凝聚循环中，随生料和燃料带入的碱氯硫所造成的凝聚循环称内循环。随窑
内气流及所含粉尘离开窑系统的挥发性组分，在利用窑尾废气余热烘干生料和煤粉的系统中，部分又凝聚于生料或煤粉中，收尘装置收集的粉尘也含有一部分挥发性组分，这些挥发性组分或混入生料中，或单独喂入窑内，这些就构成了挥发性组分的外循环。

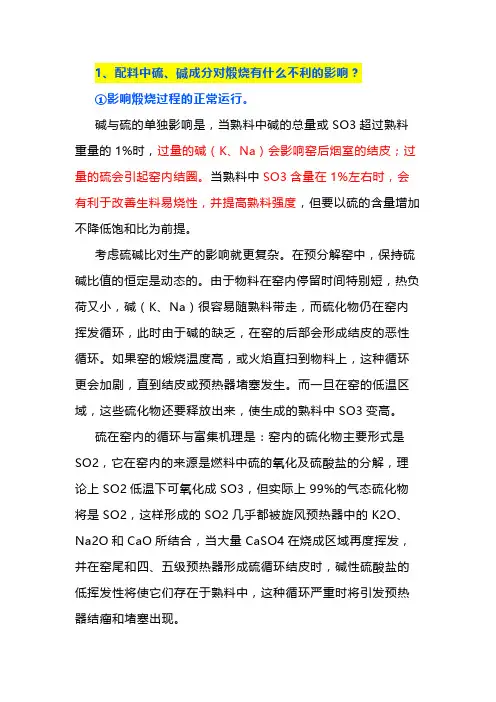

(2).挥发凝聚循环的危害及防范措施。危害主要是窑尾烟室，缩口，下料溜子及五级筒内壁结皮，堵塞，熟料结大块和窑内结圈。防范措施主要是限制原燃材料中的碱氯硫含量.生料中K2O+Na2O<1.0%,CL<0.015~0.020%.生料中SO3控制在0.4%~0.7%。。
2.较高碱含量对熟料煅烧和质量的影响
(1)破坏熟料矿物C3S,C2S. C3A的形成
(2)影响液相粘度。
(3)水泥结块，快凝
(4)水泥制品性能变坏
碱(K2O，Na2O)使熟料液相粘度提高，因此常使煅烧温度提高，但碱的存在又使C3S和C3A 等矿物水化加速，造成水泥凝结快，早强较高而28d强度却有所降低。如果采用含硫煤或在高碱熟料煅烧过程中加入一定SO3，使之达到适宜的硫酸盐化程度，则可减轻碱的不良作用，但即使如此，熟料强度仍然是下降的。
三低品位石灰石熟料煅烧
为了加快推进三期万吨线场地自营工程进度，目前二期矿山部分运矿道路及大量的边坡土，土夹石需要搭配处理。为此，近期对二期配料方案进行了调整，以低硅高铝物料煅烧为主。
1.低硅高铝物料煅烧的特性。此种物料易烧性较好，液相量较高，烧结范围比较窄，系统易产生结皮，易出现结大块，窑内结圈，预热器堵料，篦冷机堆“雪人”，甚至是窑内结蛋。
2.低硅高铝物料的煅烧及操作。低硅高铝物料易烧性较好，因此，在操作中第一，降低窑内煅烧温度，防止高温过于集中而造成物料过少烧或者发粘，，所以必须严格控制窑头煤的用量，严禁烧高温及大幅度加窑头煤，游离钙偏高控制在1.0%左右。第二，降低分解炉及五级筒溜子温度，五级筒溜子温度控制在860-865度左右，降低窑尾温度。严格控制液相量在27%以内。第三，篦冷机的操作，要加强对篦下压力和冷却风机电流的监控，防止头部堆“雪人”，根据泵的压力，可适当加快一二三段篦床的速度，保证篦床合理的通风量和入窑二次风温的稳定。第四，加强对筒体温度的监控，发现窑内结圈及时进行调整，防止圈越少越大。另外，燃烧器调整要求拉长火焰以降低窑前的温度，可将内流关至50-70%，外流全开。三次风挡板可根据实际情况可适当关小。第五，要及时的与质控处的质量调度沟通好，及时掌握生料成分的变化，及时调整操作。总之，对于这种易烧性好的料子，最重要的就是不能烧高温。
生料成分对熟料煅烧的影响其实是个考虑因素非常复杂的一个过程，既要考虑原料品质的影响也要考虑燃料品质的影响，以及均化效果的影响。因此，在熟料的煅烧过程中，只有掌握了生料在煅烧过程中的物理化学变化规律才能合理选择水泥熟料的煅烧方法和正确操作，煅烧出高质量的熟料
回转窑煅烧对熟料煅烧质量的影响 2011-1-16 作者: 研究表明，回转窑的煅烧操纵热工轨 制对硅酸盐水泥熟料煅烧质量产生重 要影响，优质熟料主要特征是C3S+C2S 矿物含量高，碱含量低，矿物晶粒粒径 较细小平均，发育良好，当生料工艺质 量参数和粉磨细度、颗粒粒径分布、化 学成分、有害成分、率值等保持不乱不 变的情况下，回转窑煅烧操纵热工轨制 和煅烧温度、升温速率、峰值温度、保 温时间、窑速和冷却速率等就决定了熟料硅酸盐矿物C3S和C2S的含量和活性，熟料中阿里特晶体尺寸发育大小，主要决定于水泥生料的易烧性和窑的煅烧操纵热工轨制的不乱。因此，以下结合煤质，火焰外形和温度，熟料和煅烧温度，烧成带长度，窑型规格，窑速、升温速率和冷却速率等对熟料煅烧质量的影响作一初步探讨。 一、煤质的影响 一般回转窑煅烧用煤质量要求灰分A≤30%，挥发分V在18%～30%，发烧量 QDW≥5000kcal/kg，煤粉细度要求控制在8%～15%，实际上，我国当前因为优质煤炭供给紧张且价格较高，很多厂家实际达不到这一要求，因为煤粉燃烧后灰分全部沉落在烧成带的熟料颗粒表面上，造成熟料颗粒表面富硅化，从而改变熟料表层矿物成分，C3S含量下降，C2S含量上升，从而影响熟料质量，当前相应的对策措施，一是适度调整增加干法窑尾分解炉用煤量和降低窑头喷煤量，其比例控制在6:4左右，以增加分解炉中煤灰分与灼烧生料的混合程度，降低窑头煤灰对熟料质量的负面影响；二是采取窑尾分解炉与窑头喂煤质量分别控制，分解炉喂低热值煤，窑头喂高热值煤，可降差劲质煤对窑头熟料质量的不利影响。 二、火焰外形和温度的影响 火焰外形的调节一方面取决于煤粉的热值、灰分、细度和挥发分的大小，另一方面还取决于一次风的风速和风量大小，即窑头燃烧器的规格和机能，调整好窑火焰长度也就是调整好烧成带长度，也即调整控制了熟料在高温烧成带停留时间，火焰外形和长度影响到熟料中C3S矿物的晶粒发育大小和活性。因此，在烧高强优质熟料时，必需调整火焰长度适中，既不拉长火焰使烧成带温度降低，也不缩短火焰使高温部门过于集中，从而烧垮窑皮和耐火砖而不利于窑的安全运转，回转窑内火焰外形粗细必需与窑断面积相适应，要求比较布满近料而不触料，正常外形保持其纵断面为正柳叶外形。
水泥生料配料基本知识 2004.9.28 首先讲个故事：水泥的发明 1.人类在三千多年前就用石灰做建筑材料了。然而发明水泥的历史却只有两百多年。 2.1756年，英国海峡群岛上的一座灯塔突然失火烧毁。政府命令工程师史密顿以最快的速度建好。 3.两周后，石灰石运到了灯塔所在的小岛上。史密顿却见石灰石中混有许多杂质，很不满意，但时间紧迫，只好将就了。 4.没有想到的是，用这种混有杂质石灰石烧出来的石灰，性能却好得出奇，将石头粘结得从来没有过的结实。 5.史密顿想：这石灰石中肯定有名堂。于是，他马上检验了这些石灰，发现其中竟含有２０％的粘土。 1 配料计算1.1 配料计算的目的 1.1.1设计水泥厂时，配料计算的目的在于： 1.1.1.1 根据原料资源情况，确定矿山的可用程度和经济合理性，为生产水泥提供必要的原料条件，并尽可能地利用矿山资源； 1.1.1.2 根据已确定的原料特性和水泥品种的要求，决定原料种类、配比和选择合适的生产方法； 1.1.1.3 根据已确定的原料种类、配比及工艺要求，计算全厂的物料平衡，作为全厂工艺设计及主机选型的依据。 1.1.2 生产中通过配料计算，可经济合理的使用矿山资源，确定各种原料的数量比例，以得到成分和乎要 求的水泥熟料，并为窑、磨创造良好的操作条件，保证工厂有较好的经济效益。 1.2熟料配料方案的选择 ●配料方案是用率值表示的。 KH: n（SM）: p（IM）: ●确定熟料率值时，要充分考虑率值间的相互影响、相互制约的关系。 要考虑水泥的品种、原料的品质与生料的易烧性以及燃料的质量 1.2.1 KH值与n值的选择 N值要与KH值相适应，一般避免以下的倾向：KH高，N值也高； KH低，N值也低； KH低，N值高 1.2.2 IM的选择 选择P也应于KH相适应，一般情况下，KH高，要相应的降低P值。 硅酸盐水泥熟料的化学成分与矿物组成 1.化学成分 1.1 硅酸盐水泥熟料的主要化学成分为氧化钙、二氧化硅、三氧化二铝和三氧化二铁四种矿物，占熟 料化学成分总量的近95%。另外还含有氧化镁、三氧化硫、二氧化钛、五氧化二磷、氧化钾和氧 化钠等。 1.2硅酸盐熟料中四种主要氧化物的波动范围为：CaO：62--67%；SiO2：20-24%； AI2O3：4-7%；Fe2O3:2.5-6%。 硅酸盐水泥熟料的率值及其意义 1.石灰饱和系数、水硬率和石灰系数 石灰饱和系数一般简称为饱和比，它表示水泥熟料中的氧化钙总量减去饱和酸性氧化物所需的氧化钙后，剩下的与二氧化硅化和的氧化钙含量与理论上二氧化硅与氧化钙化合全部生成硅酸三钙所需的氧化

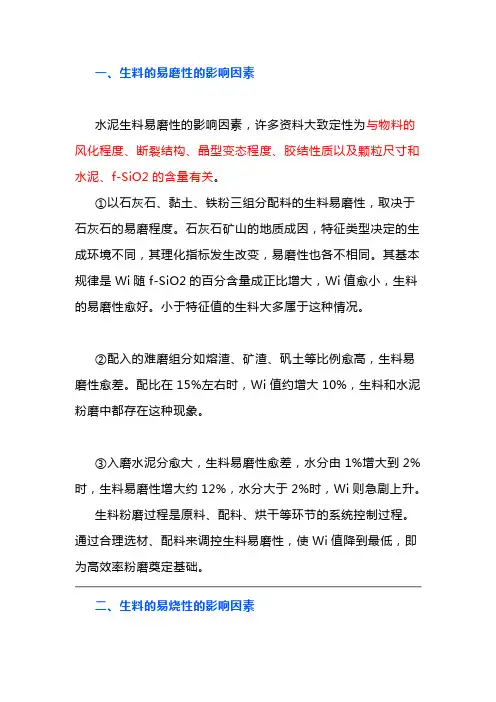

水分对生料的影响 合肥水泥研究设计院杨刚刘恩睿葛骏浩 在生料的质量控制中，常常出现Tc值符合控制指标，而KH值偏离指标较多的情况，其原因与原料成分已发生改变而未及时调整配比，或者原料成分虽未发生变化，但配料时未严格按照配比执行等因素有关。但物料水分变化引起的KH值波动，却往往被忽视。 1、物料水分的变化对配料的影响 水泥各种原料都含有一定的水分，并随季节和气候的变化而波动。水分的变化，即影响生料配比的准确性，同时对粉磨构成影响。 1.1对检验数据的影响 出料生料控制的检验，大多数水泥厂均是带水分测定Tc、Fe2O3。并进行生产控制的，而化学全分析时一般都对样品先烘干再进行检验，这就导致同一试样因水分不同而使Tc值的控制值T与分析值T′间存在差值。分析值T总要高于控制值T′，两者的关系如下： T′ T= ×100 (1) 100-M 式中： T ——分析Tc值（%） T′——控制Tc值（%） M ——生料总水分（%） 从式（1）中可以看出，当某种或几种原燃料水分发生较大变化时，生料的总水分发生变化时，所测定的湿基分析值与干基控制值相差为⊿Tc，此值随生料水分M的增加而增加，并随Tc值的升高而增大，例如： 当T′=70.00，M=1时： T=70.00/（100-1）×100=70.71，⊿Tc=0.71 若生料水分由1%增加至2%，控制值T′不变时，即： T′=70.00，M=2时： 70.00 T= ×100=71.34，⊿Tc=1.34 100-2 可见，即使以相同的Tc值控制生料，但由于原料水分的变化，⊿Tc也随之增大。根据《立窑水泥企业质量管理规程》规定：出磨料Tc允许波动范围为±0.5%。按此计算，当生料总水分偏差达到1%以
高镁石原料对煅烧质量带来的影响与对策措施 水泥熟料主要成分是CaO、SiO2、Al2O3、Fe2O3等四种化合物，次要成分为MgO、R2O、SO3等化合物，其中MgO含量允许达到5％，是次要成分中含量最多的一种。江西永丰南方水泥有限公司是中国建材南方水泥（集团）公司在江西省吉安市永丰县陶唐乡投资新建的一条5000t/d新型干法水泥生产线，于2010年6月28日竣工投产。其石灰石矿山质量（CaO：45～52.80%、MgO：1.00～7.00%、SiO2：0.50～4.00%）差异性波动大，石灰石原料品质主要表现在高镁、高硅、低钙石，通过矿山开采的精细化管理，多点搭配装车进厂等措施，才能满足水泥熟料生产用原料的基本要求。 1水泥原料中的MgO （1）水泥生产中，生料中的MgO主要来源于石灰石中的镁质矿物，这些矿物主要以硅酸镁、白云石、菱镁矿、铁白云石等不同类型存在。 （2）石灰石中MgO的含量对熟料强度有一定的影响，总的趋势是石灰石中MgO含量越高，则熟料强度越低。根据试验研究，镁质矿物中MgCO3的分解温度为660～700℃，白云石Mg（CO3）2的分解温度为800℃，而石灰石中CaCO3分解温度接近900℃。在水泥熟料生产过程中，MgO较CaO先形成。 2 MgO对熟料煅烧的影响 （1）熟料煅烧时，生料中MgO：2.50%～3.00%和熟料矿物结合成固熔体，此类固熔体甚多，例如：CaO?MgO?SiO2、2CaO?MgO?SiO2、2CaO?MgO?2SiO2、3CaO?MgO?2SiO、7CaO?MgO?2Al2O3、3CaO?MgO?2Al2O3、MgO?Al2O3、MgO?Fe2O3以及C3MS2等，此类化合物的稳定温度在1200～1350℃，同时它还可能含有一些微量元素。 （2）在温度超过1400℃以上时，MgO的化合物会分解，且从熔融物中结晶出来。 （3）当熟料中含有少量细小方镁石晶格的MgO时，它能降低熟料液相生成温度，增加液相数量，降低液相粘度，增加液相表面张力，有利于熟料形成和结粒，也有利于C3S 的生成，还能改善熟料色泽。 （4）当熟料中粗大方镁石晶体的MgO超过3.0%时，则易形成方镁石晶体，导致熟料安定性不良。 （5）当氧化镁(MgO)含量过高时，则易生成大块、结圈和结厚窑皮，以及表面呈液相的熟料颗粒，此类熟料易损坏篦冷机篦板。 3 MgO对熟料结粒的影响 （1）影响孰料结粒的因素
双组份高亮反应性道路标线的应用探讨 摘要：针对安全设施产品中的热熔标线产品在现阶段使用中存在问题进行分析并对MMA反应性标线产品在提高逆反射值方面优点予以详细介绍，同时对应用地点的选择也提供建议。 关键词：MMA；高亮；反应性标线； 中图分类号：U491.523文献标识码；A 经过20年的高速公路建设，截止2008年底我国高速公路通车里程已达6.03万公里，居世界第二位。伴随着公路建设的高速发展，通车里程和车流量迅速增长，重大安全事故频发，如何有效避免公路重大伤亡事故和财产损失已是近几年来交通部门的一项重要任务。“以人为本，关爱生命”，如何让各种交通安全设施产品最大限度的发挥警示和安全防护作用也成为每个参与者的职责和义务。因此各种新技术、新材料、新工艺得以大力研发和推广应用：如沥青路面从普通的热拌沥青到改性沥青再到橡胶沥青；各种路面预防性养护的推广使用；各种桥梁施工工艺及新技术的应用；交通安全实施中的标志反光膜从工程级到高强级（超强级）再到钻石级；防撞护栏从两波板到三波板；标线产品从不反光到反光再延续到功能性标线如振动标线、彩色标线、铣铇式标线等。各种提高安全等级的安全设施产品被积极应用于公路建设中，大大缓解了道路交通事故的发生。本文针对安全设施产品中的热熔标线产品在现阶段使用中存在反光差问题进行分析并对MMA反应性标线产品在提高逆反射值方面优点予以详细阐述。 1现阶段高速公路标线产品应用及问题： 1.1现阶段高速公路标线产品基本都是热熔反光标线，以山西为例，已通车高速公路基本都是使用了热熔反光标线，仅在一些水泥路面上采用了MMA反应性标线产品（热熔反光标线
在水泥路面上附着力较差，容易脱落）。 热熔标线优点： （a）、施工简单、工艺成熟，已在我国使用超过20年。热熔道路标线采用刮涂施工的方式已经有数十年的历史，不论在涂料的选材、生产配方还是生产与施工的工艺都极为成熟，自有一套成熟的原材料、生产、施工、施工机械体系； （b）、线性美观； （c）、造价相对较低； 1.2热熔标线在使用中暴露的问题： (a)、裂纹大。由于热熔刮涂施工的膜厚在1.8-2.5m之间，同时标线在施工时通过刮涂于路面，在干结后会在标线中储存了收缩应力和热胀冷缩应力。这些应力的存在会导致标线在冬天低温的环境下开裂； 图1热熔道路标线施工后1年的外观（刮涂施工，施工膜厚度2.2mm）（b）、反光效果持续性差，反光值低。热熔标线在初次施工时初始反光值能达到150-200mcd.m-2.lx-1，但在以后的使用中，反光值下降迅速，在6-10个月时间内可能下降初始值2/3以上，个别检测值低到20-30mcd.m-2.lx-1。图2是根据2006年交通部公路科研院有关技术人员在收集检测多条高速公路历年标线逆反射值后所绘制的逆反射曲线图，从图中可以看出热熔标线的反光值下降迅速且数值较低。
1 新型干法水泥熟料煅烧工艺过程 1.1 水泥熟料的形成过程 水泥熟料的形成过程，是对合格的水泥生料进行煅烧，使其连续被加热， 经过一系列的物理化学反应，形成熟料，再进行冷却的过程。 生料在加热过程中，依次发生干燥、粘土矿物脱水、碳酸盐分解、固相 反应、熟料烧结及熟料冷却结晶等重要的物理化学反应。这些反应过程的反 应温度、反应速度及反应产物不仅受原料的化学成分和矿物组成的影响，还 受反应时的物理因素诸如生料粒径、均化程度、气固相接触程度等的影响。 1.1.1 干燥 排除生料中自由水分的工艺过程称为干燥。 生料都含有一定量的自由水分，随着温度的升高，物料中的水分被蒸发， 当温度升高到100～150℃时，生料中的自由水分全部被排除，这一过程称为 干燥过程。新型干法水泥生料水分小于1%，在预热器内瞬间完成。 1.1.2 脱水 脱水是指粘土矿物分解放出化合水。 粘土矿物的化合水有两种：一种是以OH 一离子状态存在于晶体结构中， 称为晶体配位水(也称结构水)；另一种是以水分子状态吸附于晶层结构间， 称为晶层间水或层间吸附水。所有的粘土都含有配位水；多水高岭土、蒙脱 石还含有层间水；伊利石的层间水因风化程度而异。层间水在100℃左右即 可排除，而配位水则必须高达400～600℃以上才能脱去。 粘土中的主要矿物高岭土发生脱水分解反应如下式所示： Al2O3 2SiO2 2H20 Al203 2SiO2 + 2H2O↑ 高岭土无水铝硅酸盐(偏高岭土) 水蒸气 Al203 2SiO2 Al203 + 2SiO2 高岭土进行脱水分解反应属吸热过程。高岭土在失去化合水的同时，本身 晶体结构遭受破坏，生成了非晶质的无定形偏高岭土(脱水高岭土)，由于偏高岭 土中存在着因 OH 一基跑出后留下的空位，故可以把它看成是无定型的SiO2 和 Al2O3，这些无定形物具有较高活性。 1.1.3 碳酸盐分解 生料中的碳酸钙和夹杂的少量碳酸镁在煅烧过程中分解并放出CO2 的过程称 碳酸盐分解。 碳酸镁的分解温度始于402～480℃左右，最高分解温度700℃左右；碳酸钙 在600℃时就有微弱分解发生，但快速分解温度在812～928℃之间变化。MgCO3 在590 ℃、CaCO3 在890℃时的分解反应式如下： MgC03 MgO + CO2↑－(1047～1 214)J/g
环氧树脂标线系统 《施工工艺》 ●产品简介 环氧树脂标线是一种高光泽的双组涂料，具有优异的耐候性，防紫外线和保色性，漆膜坚韧、耐磨损、耐碰撞，可作为长效装饰地面，广泛应用于机械、电子、通信、仪器、车库等场地，耐腐防尘，安全阻燃，美观简易。 第二部分：使用材料及工具 ●使用材料及工具 1、环氧标线地坪渗底材料 2、环氧标线地坪面涂材料 3、无尘打磨机、角磨机、滚筒、毛刷、搅拌机、吸尘器、美纹纸机械、专用喷浆机械等。 ●施工步骤 （1）标线施工顺序为： 清扫、打磨、’放样、敷设底油、标线敷设。 1、地坪打磨：我公司有专门的地坪标线打磨机，对于固化地坪的表面打磨清除，清除采用人工清除的方法清除，再用机械和人工清除旧线后再用扫地车将施划标线的位置清扫一次，便能将旧线及其它杂物彻底清理干净，能确保标线附着牢固。 2、放样：在业主提供的工作面上，依据施工图纸，根据中心线，对于互通立交的放线应结合施工图与工地实际，控制好斑马线和匝道出入口的角度、几何尺寸与整体效果的协调。 3、清扫，在放好水线的地方，依据规范要求清除标线附着面及其边缘外5cm的范围的灰尘等污物，以确保标线附着牢固。同时将划线车的行驶路线清扫干净以保证划线车能平稳匀速前进。 4、敷设底油，在清扫后的工作面上，敷设底油，底油的敷设范围要求适当超出标线边缘0.5～1cm，底油喷吐要均匀、适量，每平米底油控制在0.15～0.2KG之间。 5、地坪标线涂料生产商的使用说明规定值内，五分钟以内并充分搅拌均匀后方可投入施工。 在实施这一工序时，要用钢卷尺对水线尺寸进行复合，同时利用线绳调整水线二测铺贴和氏美纹纸，使标线线型顺畅。在标线敷设时严格控制划线车平稳、匀速（按１km/h的速度）前进以保证标线厚度均匀、外观符合要求。均匀及标线的厚度。 ●技术措施 （1）标线施工技术措施
三率值对熟料的影响公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
水泥率值：硅酸率（硅率，SM），铝酸率（铝率，IM），饱和比（KH或LSF） 硅率（SM）：熟料中SiO2含量与Al2O3、Fe2O3之和的比。SM值越高，表示硅酸盐矿物多，铁、铝等熔剂矿物少，对熟料强度有利。但SM值过高时，熟料较难烧成，煅烧时液相量较少，不易挂窑皮；随SM值的降低，液相量增加，对熟料的易烧性和操作有利，但SM值过低，熟料强度低，窑内易结圈，结大块，操作困难。一般控制在左右。 铝率（IM）：熟料中Al2O3含量Fe2O3含量之比。反映煅烧过程中液相的性质。IM过大，液相粘度大，不利于A矿的形成，易引起熟料快凝；IM 过低，液相粘度小，对A矿的形成有利，但窑内烧结范围窄，易使窑内结大块，对煅烧不利，不易掌握煅烧操作。一般控制在左右。 饱和比：有两种叫法，一般KH叫饱和比，LSF叫石灰饱和系数。国内用KH的较多（注意，这个不能按英文字母念，KH来自原苏联）。 KH表示熟料中二氧化硅被氧化钙饱和成A矿的程度。KH越大熟料强度越高，越难烧。一般控制在左右。 KH、SM、IM对煅烧的影响在实际生产中KH过高，工艺条件难以满足需要，f-CaO会明显上升，熟料质量反而下降，KH过低，C3S过少熟料质量也会差，SM过高，硅酸盐矿物多，对熟料的强度有利，但意味着熔剂矿物较少，液相量少，将给煅烧造成困难，SM过低，则对熟料温度不利，且熔
剂矿物过多，易结大块炉瘤，结圈等，也不利于煅烧。IM的高低也应视具体情况而定。在C3A+C4AF含量一定时，IM高，意味着C3A量多，C4AF量少，液相粘度增加，C3S形成困难，且熟料的后期强度，抗干缩等影响，相反，IM过低，则C3A量少，C4AF量多，液相粘度降低，这对保护好窑的窑皮不利
目录 一、法定代表人身份证明书或法定代表人授权书； 二、法定代表人或其授权代表有效身份证件复印件； 三、投标函； 四、投标偏离表； 五、资格证明文件 六、施工组织方案； 七、投标保证金缴纳凭证复印件； 八、投标人认为有必要提供的其它资料；
第一章法定代表人身份证明书或法定代 表人授权书 法定代表人身份证明书 单位名称： 单位性质： 地址： 成立时间： 经营范围： 姓名： 性别: 年龄：职务： 系XXXXXX的法定代表人。 特此证明。 投标人：（盖单位公章） 法定代表人：（印鉴及签字） 日期：0000年00月00日
法定代表人授权书 石家庄市公安局交通管理局： 河北光大招标有限公司： 本授权书声明：（投标人）的（法定代表人姓名、职务）授权（被授权人的姓名、职务）为本公司的合法代理人，就项目，投标及合同的签订，以本公司名义处理一切与之有关的事务。 本授权书于0000年00月00日签字生效，有效期60天，特此声明。 被授权人： 被授权人有效身份证件号码： 投标人：xxxxxxxxx（公章） 法定代表人：（印鉴及签字） 0000年00月00日 注：法定代表人参加投标活动的不需要授权委托书，只需提供法定代表人身份证明书和营业执照原件；非法定代表人参加投标活动的只须提供法定代表人授权委托书。（开标时需手持一份法定代表人身份证明书、营业执照或法定代表人授权委托书及身份证原件） 委托代理人身份证
第二章法定代表人或其授权代表有效身 份证件复印件 委托代理人身份证
第三章投标函 投标函 石家庄市公安局交通管理局： 河北光大招标有限公司： 我们收到贵方项目招标文件（项目编号），经详细研究，我们决定参加本次（项目名称）的标段投标。并授权（姓名、职务、职称），全权代表我投标人提交投标文件正本一份，副本四份，电子版一份（U 盘）。并同时宣布愿意遵守下列条款： 1）承认和愿意按照招标文件中的各项规定和要求。投标报价: （大写） (小写￥元),单价：元/㎡，工期天，质量标准优良。 2）愿意按照《合同法》和《中华人民共和国采购法》履行自己的责任和义务。 3）如果我们投标书被接受，我们将履行招标文件中规定的每一项要求，按期、按质、按量完成任务,并接受招标文件关于质量及质保期的要求. 4）我们愿意提供采购人在招标文件中要求的所有资料。 5）我们理解，最低报价不是中标的唯一条件。 6）我们同意按招标文件规定，交纳投标保证金，遵守有关招投标的各项规定。 7）我方的投标有效期为60 天。 投标人：（（公章） 法定代表人：（印鉴及签字） 0000年00月00日
QCS水泥生料质量控制系统（7.1版） 防堵料独特的配料控制算法 国家重点新产品 ■ 科技部中小型企业科技创新基金资助项目 ■ 中国水泥协会推荐的实用新技术之一 ■ 历经１２年的研发与实践； ■ 具有喂料秤堵料自动补偿功能，克服了堵料带来的配料误差 ■ 显著的应用效果：确保出磨生料率值合格率在８０％以上； 一．主要功能 1、具有防堵料功能，在喂料秤堵料时，可自动采取快速补偿喂料量或调整同一原料的其他秤配比或减少其他原料配比等措施，确保生料成分稳定； 2、根据出磨生料成分测定结果（SiO2、Al2O 3、Fe2O3、CaO），自动调整石灰石、硅石、铁粉等原料的比例，保证出磨生料达到所设定的率值指标； 3、可以与多元素分析仪联机，自动获取生料成分并完成生料配比的自动调整； 4、可与DCS系统联机，在线直接修改原料配比；* 5、监视配料秤反馈流量，根据用户设定报警偏差提示报警；** 6、监视磨机运行状况，根据用户需要设定报警提示；**
7、班、天、月、用户指定时间段的多种统计模式，对合格率、平均值、标准偏差、最大值、最小值进行统计，并可以直接打印统计结果； 8、多种调整模式和策略，用户可选，适合各种工艺条件下的生料配料控制； 9、用户可以设定灵敏度和滞后系数，控制更为精确； 10、自动校正配料秤零点漂移，无需频繁校秤； 11、自动跟踪原料成分波动，无需频繁更改或测定原料成分； 12、三组分配料或四组分配料任选，每种组分都可选定多个配料秤；*** 13、饱和比可采用KH或LSF进行控制； 14、用户可根据需要设定各种原料的允许上限和下限，在允许范围内进行调整； 15、可以有多达四种固定掺量的原料配料； 16、分层用户管理，普通用户只能使用，管理员才能更改控制指标、调整策略等参数； *可采用多种方式与DCS系统联机，具体方式需根据实际情况而定； ** 监视配料秤反馈和磨机工况，需DCS系统支持OPC； *** 三组分配料能精确控制两个率值，四组分配料能精确控制三个率值 二．技术指标 ★KH标准偏差≤0.03、SM标准偏差≤0.1、IM标准偏差≤0.1。 ★KH±0.02；SM、IM±0.1合格率达80%以上。
生料成分对熟料煅烧的影响 一硅酸盐水泥熟料的组成 1. 化学组成及矿物组成 硅酸盐水泥熟料中的主要化学成分是CaO,SiO2,Al2O3,Fe2O3四种氧化物，其总和通常占熟料总量的95%以上。此外还有少量的其他氧化物，如：MgO,SO3,Na2O,K2O,TiO2,P2O5等，它们的总量通常占熟料的5%以下。硅酸盐水泥熟料中各主要氧化物的波动范围一般为：CaO(62%~67%),SiO2(20%~24), Al2O3(4%~7%), Fe2O3(2.5%~6%).硅酸盐水泥熟料中的四种主要矿物： C3S(45%~65%), C2S(15%~32%), C3A(4%~11%),C4AF(10%~18%)。另外，还有少量的游离氧化钙，方镁石，含碱矿物以及玻璃体等。通常，熟料中硅酸三钙和硅酸二钙的含量为75%左右，合称为硅酸盐矿物，它们是熟料中的主要组分，铝酸三钙和铁铝酸四钙含量占22%左右。在煅烧过程中，它们与氧化镁，碱等在1250~1280度开始，会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为溶剂型矿物。硅酸盐矿物和溶剂型矿物在熟料中占总量的95%左右。 2.化学成分与矿物组成间的关系 熟料中的主要矿物均由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料的化学成分也可以推测出熟料中各种矿物的相对含量高低。 （一）CaO CaO是水泥熟料中的最重要的化学成分，它能与SiO2,Al2O3,Fe2O3经过一系列复杂的反应过程生成C3S, C2S, C3A C4AF等矿物，适量增加熟料氧化钙含量有利于提高硅酸三钙含量。但并不是说氧化钙越高越好，因氧化钙过多易造成反应不完全而增加未化合的氧化钙（即游离氧化钙）的含量，从而影响水泥的安定性如果熟料中氧化钙过低，则生成硅酸三钙太少，硅酸二钙却相应增加。会降低水泥的胶凝性。 （二）SiO2 SiO2主要在高温作用下与CaO化合形成硅酸盐矿物，因此，熟料中的SiO2必须保证一定的量。当熟料中氧化钙含量一定时，SiO2含量高，易造成未饱和的硅酸二钙，硅酸三钙含量相应减少，同时由于SiO2含量高，必然降低Al2O3,Fe2O3的含量，则溶剂型矿物减少，不利于硅酸三钙的形成。相反，当SiO2含量低时，则硅酸盐矿物相应减少，熟料中的溶剂型矿物相应增多。 （三）Al2O3 在熟料中，Al2O3主要是与其他氧化物化合形成含铝相矿物C3A，C4AF。当Fe2O3一定时，增加Al2O3主要是使熟料中的C3A含量提高，相反，则降低C3A含量。 （四）Fe2O3 增加Fe2O3有助于C4AF的提高，但是过高的Fe2O3会使熟料液相量增大，粘度较低，易结大块影响窑的操作。 （五）MgO 熟料煅烧时，氧化镁有一部分与熟料矿物结合成固溶体并溶于玻璃相中，故熟料中含有少量的MgO能降低熟料的烧成温度，增加液相量，降低液相粘度，有利于熟料的形成还能改善水泥色泽。硅酸盐水泥熟料中，其固溶量与溶解于玻璃相中的总MgO含量约为2%左右，多余的MgO呈游离状态，以方镁石存在。因此，MgO含量过高时，影响水泥的安定性，其含量一般不超过5%。 （六）P2O5和TiO2 P2O5含量一般在熟料中极少，一般不超过0.2%。TiO2一般不超过0.3%。当熟料中的P2O5含量在0.1~0.3%时，可提高熟料强度，这可能与P2O5稳定β-C2S有关。但随着其含
双组份彩色防滑路面如何施工 一、安全措施 1、根据路面宽度、交通量等因素，充分利用交通标志、交通锥、路拦等安全设施。 2、配备交通管理员，并戴肩章、警笛、红旗注意来往车辆、行人，确保操作人员安全。 二、清洁路面 1、把需要标线路面保护起来，以利划线人清洁路面。 2、用扫地机、钢丝刷及煤气燃烧，彻底清除路面上的灰尘、泥砂、油污及水份等。 三、放样 1、搞好交通管理确保放样操作安全，然后进行标线位置测量，按图标明图形，用测量用具和粉笔在路面作出标记，周边贴好胶纸。 2、放样完毕，核对标线，所包含的管制意义是否正确表达。
四、加放固化剂及搅拌 1、将固化剂放到涂料里充分搅拌均匀(80秒)。 2、涂料搅拌后，应立即倒入指定的区域。 五、涂敷 1、用带齿水泥刮刀刮涂底漆，在刮涂底漆的同时撒满防滑骨料(将漆面铺满)。2-3分钟后撕掉胶纸。 2、底漆干后将多余的防滑骨料扫除掉，重新贴好胶纸，用滚筒刷涂面漆(从桶中沾料)。 六、修理 1、划线结束后，应根据实际完成情况，计测工作量，对不符合要求的标线进行修整，想办法除去溢出和不规则的涂膜， 2、检查厚度、尺寸及漆膜外观。 七、完成 1、检查标线的尺寸及图案是否按图纸要求位置是否正确，质量是否符合标准 2、开放交通 MMA双组份双组份彩色双组份环保防滑路面施工工具及人员安排 1、路面清扫：扫砂和扫地的扫帚(4把)，吹风机，清扫机。 2、定位：钢尺，放线工具，纸胶带若干，粉笔。 3、涂料搅拌：汽油发电机及搅拌器，1公斤的精准电子秤。勺子1把，铁皮桶一个，十字 起1把，介刀2把，泥铲2把。
4、底涂：刮板1-4个。 5、撒陶粒：铁锹4把，筛子一个。 6、收陶粒：扫帚，铲子，吸尘器。 7、面涂：带把羊毛滚筒(短毛)， 8、人员安排：2人备料，2-4人刮料，2人撒砂，1人撕胶纸(8-10人一组)9、其它：考虑施工人员不是很熟练，可先做小块试验，待对涂料的性能及施工工艺熟练后才到现场施工，确保现场施工的连续性和整体质量。做好现场施工前的培训、人员分工及施工工具的充分准备。
一、专题——生料质量对窑煅烧及熟料质量的影响。 熟料煅烧是水泥生产的中心环节，能否做到优质、高产、低耗，对一个企业的经济效益和竞争能力，都是一个举足轻重的问题。然而要做到熟料煅烧的优质、高产、低耗，与生产过程控制和窑的工艺管理及操作技术有关外，保证生料的质量就更为重要。生料的质量包括很多内容．主要有：生料的三率值饱和比（KH），硅酸率（SM），铝氧率（IM），生料水份，生料细度，生料的化学成份及有害成份，均匀性等，下面对影响熟料煅烧及质量因素分别进行阐述。 生料的三率值饱和比（KH），硅酸率（SM），铝氧率（IM）对窑煅烧及熟料质量的影响 石灰饱和比：熟料中全部氧化硅生成硅酸钙（C 3S+C 2 S）所需的氧化钙含量与 全部二氧化硅理论上生成硅酸三钙所需的氧化钙含量的比值，表示熟料中氧化硅被氧化钙饱和形成的硅酸三钙程度。 CaO-1.65Al 2O 3 -0.35Fe 2 O 3 KH= 2.80SiO 2 KH过高，熟料煅烧困难，必须延长煅烧时间，否则会出现f-CaO,同时窑的产量低，热耗高。KH过低，熟料煅烧容易，但熟料强度也低。 硅酸率：表示熟料中而SiO2的百分含量与AI2O3和Fe2O3百分含量之比。 SiO2 SM= Al2O3+Fe2O3 硅率随硅酸盐矿物与溶剂矿物之比而增减。如果熟料中硅率过高时，则煅烧时由于液相量显著减少，熟料煅烧困难，特别当氧化钙含量低，硅酸二钙含量高时，熟料易于粉化。硅率过低则熟料中硅酸盐矿物太少而影响水泥强度，且由于液相过多，易出现结大块，结圈等，影响窑的操作。 铝氧率：又称铝率或铝氧率，是表示熟料中氧化铝和氧化铁含量的质量比，也表示熟料熔剂矿物中铝酸三钙与铁铝酸四钙的比例。 Al 2O 3 IM= Fe 2O 3 铝率高，熟料中铝酸三钙多，相应铁铝酸四钙就较少，则液相粘度大，物料难烧。铝率过低，虽然液相粘度较小，液相中质点易于扩散，对硅酸三钙形成有利，但烧结范围变窄，窑内易结大块，不利于窑的操作。 生料的水份和细度对窑煅烧及熟料质量的影响
熟料煅烧质量的影响因素 优质熟料主要特征是C3S+C2S矿物含量高，碱含量低，矿物晶粒粒径较细小均匀，发育良好，当生料工艺质量参数和粉磨细度、颗粒粒径分布、化学成分、有害成分、率值等保持稳定不变的情况下，回转窑煅烧操作热工制度和煅烧温度、升温速率、峰值温度、保温时间、窑速和冷却速率等就决定了熟料硅酸盐矿物C3S和C2S的含量和活性，熟料中阿里特晶体尺寸发育大小，主要决定于水泥生料的易烧性和窑的煅烧操作热工制度的稳定。因此，回转窑的煅烧操作热工制度对硅酸盐水泥熟料煅烧质量产生重要影响，以下结合煤质，火焰形状和温度，熟料和煅烧温度，烧成带长度，窑型规格，窑速、升温速率和冷却速率等对熟料煅烧质量的影响作一初步探讨。 一、煤质的影响 一般回转窑煅烧用煤质量要求灰分A≤30%，挥发分V在18%～30%，发热量QDW≥5000kcal/kg，煤粉细度要求控制在8%～15%，实际上，我国当前由于优质煤炭供应紧张且价格较高，许多厂家实际达不到这一要求，由于煤粉燃烧后灰分全部沉落在烧成带的熟料颗粒表面上，造成熟料颗粒表面富硅化，从而改变熟料表层矿物成分，C3S含量下降，C2S含量上升，从而影响熟料质量，当前相应的对策措施，一是适度调整增加干法窑尾分解炉用煤量和降低窑头喷煤量，其比例控制在6:4左右，以增加分解炉中煤灰分与灼烧生料的混合程度，降低窑头煤灰对熟料质量的负面影响；二是采取窑尾分解炉与窑头喂煤质量分别控制，分解炉喂低热值煤，窑头喂高热值煤，可降低劣质煤对窑头熟料质量的不利影响。 二、火焰形状和温度的影响 火焰形状的调节一方面取决于煤粉的热值、灰分、细度和挥发分的大小，另一方面还取决于一次风的风速和风量大小，即窑头燃烧器的规格和性能，调整好窑火焰长度也就是调整好烧成带长度，也即调整控制了熟料在高温烧成带停留时间，火焰形状和长度影响到熟料中C3S矿物的晶粒发育大小和活性。因此，在烧高强优质熟料时，必须调整火焰长度适中，既不拉长火焰使烧成带温度降低，也不缩短火焰使高温部分过于集中，从而烧垮窑皮和耐火砖而不利于窑的安全运转，回转窑内火焰形状粗细必须与窑断面积相适应，要求比较充满近料而不触料，正常形状保持其纵断面为正柳叶形状。 当烧灰分高、热值低的劣质煤时，其一次风风速应适度加大，对于使用多通道喷煤管的窑应增加内、外净风风速和风量，使其火焰形状尽量控制不发散而形成正常火焰。 干法窑窑头火焰温度控制，视窑型大小而异，对于2000t/d以下的窑型一般控制在1650～1850℃之间，对于大型窑如5000t/d以上窑型，火焰温度控制在1750～1950℃的较高范围内比较有利，预分解窑内火焰温度取决于两部分因素：一是煤粉热值、灰分和细度，二是取决于二次风温大小，对于烧劣质煤的厂家提高二次风温尤其重要。对于易烧性差的生料和含碱高的生料，适当提高火焰温度，采用高温烧成有利于熟料质量的提高和碱分的充分挥发可获得低碱熟料。
双组分标线施工方式 1. 双组份有内混和外混两种，也就是一个在喷出来之前就混合好的，一个是双枪喷出来之后混合的，这两种有什么优劣吗？ 答：外混就是两把枪喷涂，一把枪喷A组分，一把枪喷B组分，这两把枪斜对着路面喷涂，涂料在地面混合，这样的设备叫做外混。外混是单独独立的喷枪。优点是施工简单，设备容易控制，不容易固化设备，但线形不美观，薄厚不均匀。 内混和外混的区别在于喷枪，内混的喷枪是一把，喷枪的尾部是三叉型的，两个口接涂料，一个口接喷枪，涂料是在到达喷枪头部位置的管道里混合。缺点，操作技术性比较高，容易固化枪头。 就线形和质量来说，肯定是内混的好！混合均匀，线形漂亮，标线薄厚均匀。 内混喷涂（枪头）
2、 双组份一般的厚度是多少？ 答：喷涂一般0.6~0.8mm ，一般最少不小于0.6mm,不然强度就要打折扣；0.8mm 的比较多（要求0.8，一般实际划的也就0.6，都偷工减料），涂料用量大概1公斤 ~1.2公斤； 刮涂：一般1.2±0.1mm ，涂料用量在2~2.5公斤。 3、双组份标线如果要防滑，只能往里面加玻璃珠吗？ 答：如果喷涂的话，面撒玻璃珠就可达到一定的防滑值。
还有一种施工方式，就是在喷涂的设备上加一个压力罐，里面可以是玻璃珠，也可以是玻璃砂或者彩色防滑骨料，也采用喷涂的方式喷出来，和涂料在地面混合，形成真正的双组份防滑标线。然后后面再面撒玻璃珠见下图。 混合形式见下图： 以上为喷涂防滑施工方式，这种施工方式比较节省原材料，成本低，再有就是刮涂的施工方式：
刮涂表面颗粒状态（这是手工用抹灰的抹子刮涂的，实验效果）
生料的质量控制 金顶集团流云 摘要:在实际生产过程中，由于原燃料材料成分的变化、各种物料配比的波动、工艺设备的不完善及分析样品缺乏代表性等因素，生料的化学成分波动较大。因此，要及时分析、研究、调整，恢复到目标值范围内。本文简述生料质量的主要控制项目，分析引起生料成分波动的主要原因，提出调整的方法。 关键词:生料质量；成分波动；控制 生产质量控制是生产质量管理不可缺少的一个重要环节。它的作用是根据设计和工艺技术文件的规定，控制生产过程各工序可能出现的异常和波动，使生产处于可控状态。生产过程的质量控制目的是产品性能质量控制，使产品达到所需性能的满足程度，保证生产出符合设计和规范质量要求的产品。 合理而稳定的生料是保证熟料质量和维持正常煅烧操作的前提。全合格的生料应当包括三个方面的内容：合理而稳定的化学成分；合理的细度；合理的配煤。为了获得合格的生料，必须在对各种原燃材料严格控制的情况下加强对生料生产过程的控制，确保配料方案的实现。笔者认为,生料的质量控制一般分三个方面:生料制备过程中的质量控制、出磨生料质量控制；入窑生料质量控制。 1生料质量的主要控制项目 1.1出磨生料质量控制主要项目 (1)碳酸钙滴定值（或氧化钙） 控制生料中碳酸钙（或氧化钙）的主要目的是为了控制生料的石灰饱和系数。通过对其含量的测定，基本上可以判断出生料中石灰石与其他原料的比例。目前常用的方法有二种：测定生料中的碳酸钙滴定值；测定生料中的氧化钙含量。 出磨生料中碳酸钙合格率要求在60%以上。但实际生产中往往波动较大，有时达不到60%，在这情况下，应该分析原因，立即采取有效措施。在日常工作中，搞好原材料的预均化，控制入磨物料的水分，经常抽查入磨物料的下料量等，都是减小生料成分的波动，提高出磨生料合格率的具体措施。 (2)氧化铁 生产过程中对氧化铁的控制，是为了及时调整铁质原料的加入量，稳定生料成分，达到控制熟料铝率的目的。在配料方案确定后，就应力求做到使生料铝率相对稳定，这样才能稳定窑的热工制度，有利于熟料质量的提高。 (3)生料的细度 水泥熟料矿物的形成，基本上靠固相反应进行。对于生料在物理化学性质、均化程度、煅烧温度和时间等条件相同的前提下，固相反应的速度与生料的细度成正比关系，其比表面积越大，颗粒之间的接触面积越大。同时，生料越细，颗粒的表面自由能越大，越利于反应的进行。从理论上说，生料粉磨得越细，对熟料的煅烧也愈有利。但实际生产中，不恰当地提高粉磨细度，会降低磨机产量，增加能耗。研究表明，生料细度超过一定限度（比表面积大于5000cm2/g）对熟料质量的提高并不明显。从经济指标的角度考虑是不合理的。因此在实际生产中，应确定合理的生料细度控制范围。 所谓合理的生料细度应包括这样两个含义：①一定范围的平均细度；②生料细度的均齐性。也就是要控制生料中粗颗粒含量。有资料表明，当生料细度在
煤粉质量对煅烧的影响 一、生产中经常遇到的问题 1.出磨煤粉水分难以控制，合格率90％，虽然提高出磨温度至65～75℃(原来5 5～65℃，出磨水分就很容易控制在1．0％以下)，水分有时仍高达5．0％，烧成带温度低且难以控制，窑况不易稳定，副窑皮忽长忽消，造成熟料中黄块较多。 2.黑火头长，窑内发浑，二次风温比原来(1100±50) ℃低50℃左右，造成煤粉燃烧不好，CO浓度高。 3.结后圈、结球，黄心料增多。 4.窑台时产量降低，标准煤耗大幅上升。 二、原因分析 在煤品种的改变时，虽然煤粉的灰分、挥发分和发热量变化不大，但Mad会有较大差别，有的达到8．0％左右，有时甚至更高，给煅烧带来较大困难。煤粉中保持l．0％～1．5％的水分可以促进燃烧，但过量的水分会阻碍煤粉燃烧。煤粉水分每增加1．0％，火焰温度约降低l0～20℃，煤粉水分对火焰温度的影响比灰分约大一倍。 三、采取措施 1. 加强原煤管理，稳定入磨原煤质量 1)原煤最好能定点供应，矿点越少越好，不能过勤更换。 2)加强进厂原煤的监控力度，严格按照公司下达的指标控制进厂原煤质量，尤其是 内水含量高的。应按产地分批、分堆存放，加强原煤化验，为原煤均化提供合理搭配依据。 3)搭建原煤堆棚，做好防雨措施，降低入磨原煤水分，减轻煤磨负担，为降低出磨 煤粉水分创造条件。 4)加强原煤均化。 2. 加强煤磨操作，降低煤粉细度和水分
当煤粉水分较高时，必须用更低的煤粉细度来弥补高水分对火焰燃烧速度带来的影响。特别是煤粉水分高达8.0％左右时，会对煅烧影响很大，必须将入磨温度适当提高，并适当调小细度控制参数（这两项调整均应保证安全和煤粉正常供给）。 3. 加快煤粉燃烧速度、提高火焰温度 3.1提高并稳定二次风温，兼顾二次风量。 1)篦冷机料层太厚时，冷却风很难吹透料层，严重时会造成返风，高温风量减 少，冷风漏入量相应增大，二次风温难以提高。大多说企业都是满负荷生产，熟料冷却能力不够，篦冷机冷却风机应全开，通过调节篦床速度(二段为一段的l．4倍)来控制窑头罩压力在-10～-30Pa，从而稳定二次风量和二次风温。 2)调整燃烧器位置，热态下将燃烧器调整离窑口200mm处。其一是烧成带前移， 有利于提高二次风温。其二是因为距燃烧器喷口较近的窑断面上（0．3d处，d 为窑的直径）射流区域内，轴向速度峰值与二次风之间的速度差最大，一次风卷吸二次风的能力也最强，有利于提高火焰燃烧速度，缩短黑火头。 3)减少系统漏风，特别是加强窑头、窑尾、窑门、篦冷机和三次风管的密封。 4)C1出口O2在1．8％～3．5％，CO<0．15％，在不塌料的情况下，尽可能关小 系统拉风，减少二次风量，压缩火焰长度，提高二次风温。 5)适当加大窑头喂煤量，提高煅烧温度，从而提高二次风温。 3.2调整燃烧器参数，提高燃烧速度 在煤粉水分较大时，可以保持一次风压不变，但将内风阀门开到100％，根据煤质外风调整在50％～l00％之间，煤风管端部与外风管喷嘴端部平齐，将一次风截面积调至最小，一次风量最小，加大高温二次风的用量，提高煤粉的燃烧速度和烧成带温度。 3．3 改变配料方案，改善生料的易烧性
交通配套设施（标线、标志、交通信号灯）工程 施工组织设计 一、综合说明 1、编制说明 1.1、本《施组》的编制力求做到详细，具有可操作性和实施性，尽量做到能用于指导实际施工。针对本工程的施工特点，从施工组织、技术方案、质量保证措施、工期控制、成本控制、安全、环保和文明施工等方面进行具体说明。 1.2、我公司将按照业主的要求，高效、优质、安全、文明完成合同文件中规定的工程任务。我们将全力以赴，做好施工前期准备和施工现场的总体规划部署，发挥我公司的技术、管理优势，以完整的管理组织机构，严格的岗位责任制度，扎实的工作作风，对劳动力、设备、材料、技术等方面进行全面的优化，确保在合同工期内优质、高效的完成本工程。 1.3、按照业主、监理的要求，做好各方面的协调工作，调动全公司的力量，确保达到合同文件中对工程目标所作出的承诺。 2、编制原则 施工组织设计按照业主提出的要求，以及合同文件的规定，即将该项目工程建设成合格质量的原则编制，具体体现在以下几个方面： 2.1、严格执行国家有关技术规范、操作规程和质量检验评定标准。 2.2、严格执行国家法令、法规、政策、办法和制度。 2.3、确保招标文件对施工组织设计的具体要求。针对本合同段的施工特点、难点着重考虑相应的施工方案和措施。采用我单位近年来在类似工程建设中使用的先进施工方法、工艺设备。 2.3.1、施工进度计划满足施工工期要求，并充分考虑气候、环境对施工的影响。 2.3.2、施工方案优化，工艺先进合理、措施切实可行，保证工期，保证质
量，保证安全。充分考虑各种不利施工进度和质量的因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。 2.3.3、设置合理的项目机构，派遣精干的施工队伍和最雄厚的技术力量，并组成一个强有力的交通配套设施工程施工队伍。专业技术管理人员数量和资历满足招标文件的要求。 2.3.4、施工机械设备配备齐全合理，并配有备用的设备，满足施工方案的工艺要求。 2.3.5、劳动力安排和主要材料的供应计划满足施工方案和进度要求。 2.3.6、保证质量、工期、安全、环保、季节性施工、文明施工等施工组织和技术保证措施切实可行。 2.3.7、树立视优良工程为合格工程的标准。 3、编制依据 3.1、佛山市某路东延线道路工程某标段招标文件、投标文件、施工合同、交通配套设施工程两阶段施工图设计、变更图纸、图纸会审纪要等。 3.2、我公司施工类似工程所积累的工法成果、工艺方案以及所拥有的施工技术力量和机械设备。 3.3、国家相关法律、法规及以及国家交通部、建设部及地方颁布的最新 的市政工程施工及验收规范，本工程拟采用的主要规范、规程及标准（规程）《电气装置安装工程低压电器施工及验收规范》（GB50254-96） 《电气装置安装工程电缆线路施工及验收规范》（GB50168-92） 《电气装置安装工程接地装置施工及验收规范》（GB50169-92） 《高速公路交通安全设施设计及施工技术规范》JTJ074-94 《道路交通标志和标线》GB5768-1999 《交通信号机技术要求与测试方法》（GA/T47-93） 《道路交通信号灯安装规范》（GB14886-1994） 《道路交通信号灯》（GB14887-2003）
